全向圆极化天线5
A Novel Broadband Omni-Directional Circularly Polarized Antenna for Mobile Communications Xulin Quan, RongLin Li School of Electronic and Information Engineering South China University of Technology Guangzhou 510641, China Email: ielinxu@163.com; lirl@scut.edu.cn Manos M. Tentzeris School of Electrical and Computer Engineering Georgia Institute of Technology Atlanta, GA 30308, USA Email: emmanouil.tentzeris@ece.gatech.edu Abstract—This paper presents a new broadband omni-directional circularly polarized (CP) antenna for mobile communications operating nearby 2 GHz. The new omni-directional CP antenna consists of four broadband CP rectangular loops which are bent to form a hollow cylinder. A conducting cylinder is introduced inside the hollow cylinder to improve the CP performance. A broadband balun is developed to feed the CP antenna. This antenna has a compact cylindrical configuration with a diameter of 0.4Ȝ. The simulation shows that this antenna has a bandwidth of 30.8% (1.7 GHz-2.32 GHz) for return loss (RL) 10 dB and 36.1% (1.75 GHz-2.52 GHz) for average axial ratio (AR) 3 dB. Good agreement between simulated and measured results is achieved. Keywords-broadband antenna; circularly polarized antenna; omni-directional antenna; mobile communications I. INTRODUCTION The use of circularly polarized (CP) antennas can enhance the signal reception in modern mobile communication systems. Omni-directional radiation patterns are desirable for some applications by reducing the number of cell sectors. A considerable number of designs have been studied recently for omni-directional CP antennas. For example, simple dipole arrays have been proposed in [1], [2]. The dipole array includes several tilted dipoles and can be considered as a combination of an electrical dipole and a magnetic dipole. When all dipoles are arranged and excited properly, an omni-directional CP antenna could be obtained. However, the design of this type of antenna always leads to a large size and narrow bandwidth. Several low-profile designs have been reported in [3], [4]. A patch antenna can produce vertically polarized wave while the arms around the patch produce horizontally polarized wave. When patch and arms are excited orthogonally, a CP wave can be excited. However, patch antennas usually have a narrow bandwidth. The design in [5] has a simple structure (an array of half-wavelength dipole), but leads to a large size (~4.7λ in diameter). The design described in [6] has the advantages of low-profile and simple structure. But the CP performance in the plane is parallel to the patches is poor. For all the antennas mentioned above, there is a narrow bandwidth which limits their practical applications. This paper presents a novel 3D broadband omni-directional CP antenna configuration for mobile communicationsˈthat consists of four broadband CP rectangular loop elements. The design for each individual broadband CP element can be found in [7]. A bandwidth of ~50% for the CP element has been achieved. The rectangular loop has a big aspect ratio, which can lead to a compact cylindrical size of the omni-directional CP antenna. A conducting cylinder and a broadband balun are introduced respectively to achieve simultaneously a good CP performance and impedance matching. The antenna structure will be described in section II and simulated and measured results will be presented in Section III. II. ANTENNA STRUCTURE Fig. 1 shows the configuration of the proposed omni-directional CP antenna. The design includes four broadband CP rectangular loops printed on thin flexible dielectric substrate, which is rolled into a hollow cylinder for an omni-directional radiation pattern. The diameter of the hollow cylinder is 60 mm (0.4λ at 2 GHz), much thinner than the omni-direcational CP antenna (~4.7λ) presented in [5]. The configuration of each loop is displayed in Fig.1 (b). There are two small gaps on each primary loop to excite a travelling wave which leads to a CP wave [8]. A pair of parasitic loops (with a gap) is introduced inside the primary loop to enhance the bandwidth of the CP element. An inner conducting cylinder is introduced to improve the CP performance of the omni-directional CP antenna. Without inner conducting cylinder, each rectangular loop radiates a bidirectional pattern in the directions perpendicular to the loop plane with opposite CP senses. This feature results in a poor CP performance for the omni-directional CP antenna. To improve the CP performance, a conducting cylinder is added to the inside of the hollow cylinder. Foam is filled into the space between the hollow cylinder and the conducting cylinder to support the CP antenna. A gap is introduced at the middle of the conducting cylinder to leave a space (g1) for the feed structure. A broadband balun is designed to feed the omni-directional CP antenna. The configuration of the broadband balun is shown is Fig. 1(c). A line-slot transition is used to provide good impedance matching over a wide bandwidth. The proposed broadband balun makes use of the electromagnetic coupling between the microstrip line printed on one side of the substrate and the slot etched on the other side for a wide This work was supported by the National Nature Science Foundation of China(60871061), the GDSF (81510641010000085), the SRFDP (20080561), andthe Oversea Distinguished Professor Program from the Ministry of Educationof China. 1777978-1-4244-9561-0/11/$26.00 ©2011 IEEEAP-S/URSI 2011
圆极化微带天线的设计与实现 (1)
2004年4月重庆大学学报Apr.2004 第27卷第4期JournalofChongqingUniversityVol.27 No.4
文章编号:1000-582X(2004)04-0057-04
圆极化微带天线的设计与实现Ξ
韩庆文,易念学,李忠诚,雷剑梅
(重庆大学通信学院,重庆 400030)
摘 要:圆极化微带天线是一种低剖面的天线元,研究圆极化微带天线的特性在天线设计中显得十
分重要,而微带贴片天线的馈电位置的确定是设计的关键。针对单端侧馈五边形圆极化微带天线进行
了详细分析和论述;简要介绍了微带天线的实现方法,并介绍了一种用于分析多边形微带天线的有效方
法———有限元分析法;通过对一个5.6GHz的五边形圆极化微带天线的研究设计,给出了圆极化微带
天线的设计过程,找到了确定馈电点位置的合理方法,采用HFSS软件进行优化设计,进行仿真,给出了
合理的仿真结果。
关键词:微带天线;圆极化;轴比;五边形;方向图;电压驻波比;带宽
中图分类号:TN820.11文献标识码:A
目前简单的线极化天线已很难满足人们的需求,这就使得圆极化微带天线倍受青睐。
但在微带天线的分析中,近似处理较多,使得天线
的设计准确性并不太好,微带贴片天线的馈电位置的
确定往往需要实验调整的方法进行研究。另外由于微
带天线的频带窄,设计尺寸的微小误差都会造成天线
谐振频率的偏离,极化特性也会变差。在实际工作中
由于介质基片的离散性,也影响了谐振频率的准确
性[1]。针对上述问题,特别对圆极化微带天线的设计
过程进行了深入的分析;通过应用HFSS高频结构软
件仿真,使天线的性能得到了优化。
1 微带天线
微带天线是一种基于微带传输线的天线。它有多
种形式,按结构特征,可把微带天线分为两大类,即微
带贴片天线和微带缝隙天线;常用的一类,是贴片微带
天线。贴片可以是矩形、圆形、椭圆形及其它形状,在
此选用五边形贴片。
微带天线的辐射,是由微带天线边沿和接地板之
间的边缘场产生的。以矩形贴片为例,其辐射场的示
雷达天线圆极化方式

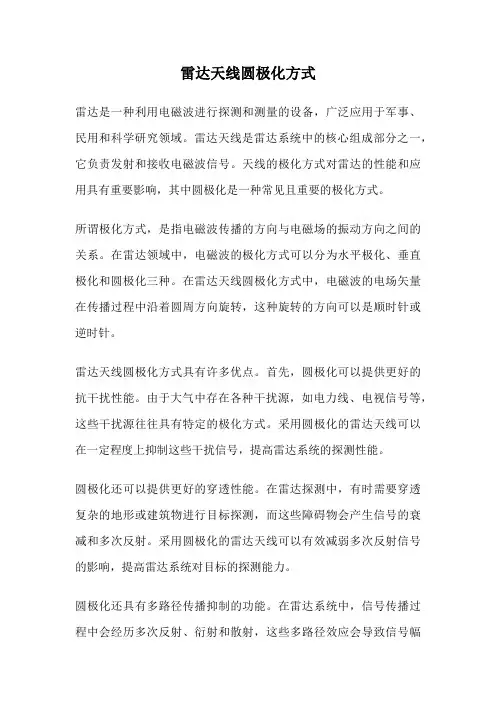

雷达天线圆极化方式
雷达是一种利用电磁波进行探测和测量的设备，广泛应用于军事、民用和科学研究领域。雷达天线是雷达系统中的核心组成部分之一，它负责发射和接收电磁波信号。天线的极化方式对雷达的性能和应用具有重要影响，其中圆极化是一种常见且重要的极化方式。
所谓极化方式，是指电磁波传播的方向与电磁场的振动方向之间的关系。在雷达领域中，电磁波的极化方式可以分为水平极化、垂直极化和圆极化三种。在雷达天线圆极化方式中，电磁波的电场矢量在传播过程中沿着圆周方向旋转，这种旋转的方向可以是顺时针或逆时针。
雷达天线圆极化方式具有许多优点。首先，圆极化可以提供更好的抗干扰性能。由于大气中存在各种干扰源，如电力线、电视信号等，这些干扰源往往具有特定的极化方式。采用圆极化的雷达天线可以在一定程度上抑制这些干扰信号，提高雷达系统的探测性能。
圆极化还可以提供更好的穿透性能。在雷达探测中，有时需要穿透复杂的地形或建筑物进行目标探测，而这些障碍物会产生信号的衰减和多次反射。采用圆极化的雷达天线可以有效减弱多次反射信号的影响，提高雷达系统对目标的探测能力。
圆极化还具有多路径传播抑制的功能。在雷达系统中，信号传播过程中会经历多次反射、衍射和散射，这些多路径效应会导致信号幅度和相位的变化。采用圆极化的雷达天线可以在一定程度上抑制多路径效应，提高雷达系统的测量精度和目标分辨率。
在实际应用中，雷达天线圆极化方式的选择需要考虑多方面因素。首先，目标的极化特性是选择圆极化的重要依据之一。当目标的极化特性不确定或目标具有复杂的极化特性时，采用圆极化的雷达天线可以增加目标的探测概率。
雷达天线圆极化方式的选择还需要考虑雷达系统的工作频率和波束宽度。不同频率和波束宽度对圆极化的要求也不同，需要根据具体应用场景进行选择。
雷达天线圆极化方式的选择还需要考虑系统成本和工程实施的可行性。不同的圆极化方式对天线设计和制造都会有一定的要求，需要综合考虑技术可行性和经济效益。
相控阵天线相位中心及卫星通信圆极化天线研究

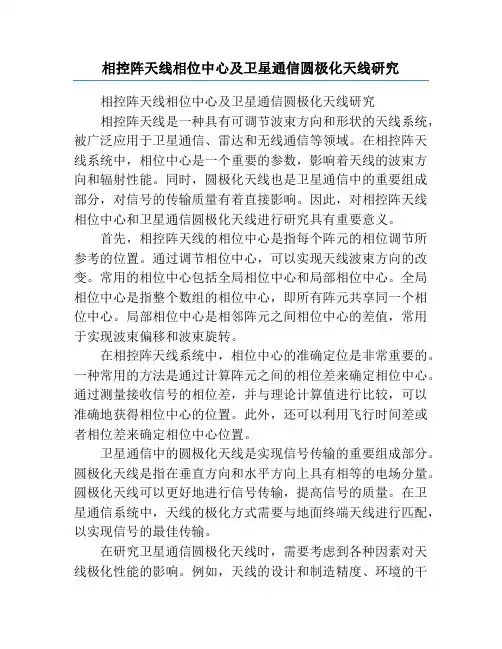

相控阵天线相位中心及卫星通信圆极化天线研究
相控阵天线相位中心及卫星通信圆极化天线研究
相控阵天线是一种具有可调节波束方向和形状的天线系统，被广泛应用于卫星通信、雷达和无线通信等领域。在相控阵天线系统中，相位中心是一个重要的参数，影响着天线的波束方向和辐射性能。同时，圆极化天线也是卫星通信中的重要组成部分，对信号的传输质量有着直接影响。因此，对相控阵天线相位中心和卫星通信圆极化天线进行研究具有重要意义。
首先，相控阵天线的相位中心是指每个阵元的相位调节所参考的位置。通过调节相位中心，可以实现天线波束方向的改变。常用的相位中心包括全局相位中心和局部相位中心。全局相位中心是指整个数组的相位中心，即所有阵元共享同一个相位中心。局部相位中心是相邻阵元之间相位中心的差值，常用于实现波束偏移和波束旋转。
在相控阵天线系统中，相位中心的准确定位是非常重要的。一种常用的方法是通过计算阵元之间的相位差来确定相位中心。通过测量接收信号的相位差，并与理论计算值进行比较，可以准确地获得相位中心的位置。此外，还可以利用飞行时间差或者相位差来确定相位中心位置。
卫星通信中的圆极化天线是实现信号传输的重要组成部分。圆极化天线是指在垂直方向和水平方向上具有相等的电场分量。圆极化天线可以更好地进行信号传输，提高信号的质量。在卫星通信系统中，天线的极化方式需要与地面终端天线进行匹配，以实现信号的最佳传输。
在研究卫星通信圆极化天线时，需要考虑到各种因素对天线极化性能的影响。例如，天线的设计和制造精度、环境的干扰、天线与地面终端之间的匹配等。对于圆极化天线，还需要考虑电磁波的传播特性，以及信号的传播路径对天线极化性能的影响。
研究相控阵天线相位中心和卫星通信圆极化天线可以改善天线系统的性能和传输质量。通过准确定位相位中心位置，可以实现天线波束的准确定向和辐射控制。同时，优化圆极化天线的设计和制造过程，可以提高信号的传输速率和质量，提升卫星通信系统的可靠性和稳定性。
比较几种新型环形圈圆极化微带贴片天线

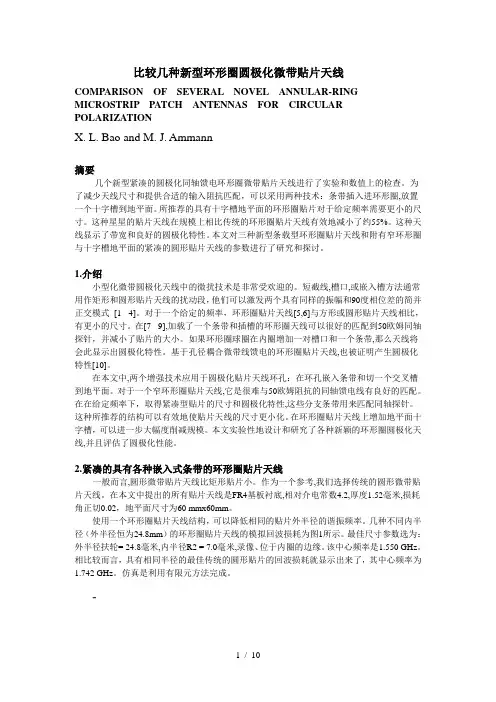

1 / 10 比较几种新型环形圈圆极化微带贴片天线
COMPARISON OF SEVERAL NOVEL ANNULAR-RING
MICROSTRIP PATCH ANTENNAS FOR CIRCULAR
POLARIZATION
X. L. Bao and M. J. Ammann
摘要
几个新型紧凑的圆极化同轴馈电环形圈微带贴片天线进行了实验和数值上的检查。为了减少天线尺寸和提供合适的输入阻抗匹配，可以采用两种技术：条带插入进环形圈,放置一个十字槽到地平面。所推荐的具有十字槽地平面的环形圈贴片对于给定频率需要更小的尺寸。这种星星的贴片天线在规模上相比传统的环形圈贴片天线有效地减小了约55%。这种天线显示了带宽和良好的圆极化特性。本文对三种新型条载型环形圈贴片天线和附有窄环形圈与十字槽地平面的紧凑的圆形贴片天线的参数进行了研究和探讨。
1.介绍
小型化微带圆极化天线中的微扰技术是非常受欢迎的。短截线,槽口,或嵌入槽方法通常用作矩形和圆形贴片天线的扰动段，他们可以激发两个具有同样的振幅和90度相位差的简并正交模式 [1 - 4]。对于一个给定的频率，环形圈贴片天线[5,6]与方形或圆形贴片天线相比，有更小的尺寸。在[7 - 9],加载了一个条带和插槽的环形圈天线可以很好的匹配到50欧姆同轴探针，并减小了贴片的大小。如果环形圈球圈在内圈增加一对槽口和一个条带,那么天线将会此显示出圆极化特性。基于孔径耦合微带线馈电的环形圈贴片天线,也被证明产生圆极化特性[10]。
在本文中,两个增强技术应用于圆极化贴片天线环孔：在环孔嵌入条带和切一个交叉槽到地平面。对于一个窄环形圈贴片天线,它是很难与50欧姆阻抗的同轴馈电线有良好的匹配。
在在给定频率下，取得紧凑型贴片的尺寸和圆极化特性,这些分支条带用来匹配同轴探针。这种所推荐的结构可以有效地使贴片天线的尺寸更小化。在环形圈贴片天线上增加地平面十字槽，可以进一步大幅度削减规模。本文实验性地设计和研究了各种新颖的环形圈圆极化天线,并且评估了圆极化性能。
卫星通信中右旋圆极化天线的设计与应用
卫星通信中右旋圆极化天线的设计与应用
在卫星通信领域，右旋圆极化天线的设计与应用至关重要。这种天线设计旨在实现高效的信号传输和接收，以确保通信系统的可靠性和稳定性。本文将探讨右旋圆极化天线的设计原理、优势以及在卫星通信中的应用。
右旋圆极化天线的设计基于电磁波的传播特性。在传统的线性极化天线中，信号以垂直或水平方向传输，而在圆极化天线中，电场向量沿着螺旋线旋转，形成圆形轨迹。右旋圆极化天线的设计利用了这种旋转电场的特性，使其能够同时接收和发送具有不同方向旋转的极化信号。
右旋圆极化天线相比于线性极化天线具有诸多优势。首先，它能够有效地克服极化损耗，因为它可以接收和发送任意方向的极化信号，从而提高了通信系统的灵活性和稳定性。其次，右旋圆极化天线具有较强的抗多径衰落能力，可以在复杂的信号传播环境中保持良好的信号质量。此外，右旋圆极化天线还具有较低的交叉极化损耗，可以减少信号的传输误差，提高通信的可靠性。
在卫星通信中，右旋圆极化天线被广泛应用于地面站和卫星之间的通信系统中。地面站通常配备右旋圆极化天线来接收来自卫星的信号，并发送信号到卫星。而卫星上也会安装右旋圆极化天线来接收地面站发送的信号，并将信号发送到其他地区。通过使用右旋圆极化天线，卫星通信系统可以实现高效、稳定的信号传输，满足不同地区的通信需求。 除了在地面站和卫星通信系统中的应用，右旋圆极化天线还被广泛应用于移动通信、航空航天等领域。例如，在移动通信领域，右旋圆极化天线可以提高移动终端设备的信号接收质量，从而提升通信的稳定性和覆盖范围。在航空航天领域，右旋圆极化天线可以用于飞机和卫星之间的通信，确保航空器在飞行过程中
gps天线圆极化指标
gps天线圆极化指标
GPS天线圆极化指标是指天线的极化特性是否为圆极化。圆极化的天线可以发送和接收信号的极化方向与信号的传播方向无关，可以有效地减小信号的衰减和多径效应的影响，提高定位精度和抗干扰性能。
在GPS系统中，GPS卫星发送的信号是右旋圆极化的，因此天线的极化方式应与之匹配。如果GPS天线的极化特性为圆极化，可以充分接收到GPS卫星发送的信号，提供更为准确的定位信息。
常见的GPS天线圆极化指标有：
1. 极化方式：标注天线的极化方式，包括线极化、圆极化等。
2. 极化增益：指天线在特定极化方式下的增益大小，一般以dB为单位。
3. 极化优选：指天线对信号极化方向的选择性，可以标注为全向、定向或者其他类型。
4. 极化损失：指天线接收到非理想极化信号时由于极化不匹配而引起的信号损失，一般以dB为单位。
通过上述指标可以评估GPS天线的圆极化特性，选择合适的天线可以提高GPS系统的性能和定位精度。
宽带圆极化天线设计探究
宽带圆极化天线设计探究
摘要：圆极化天线相比于线极化天线具有减少极化不匹配、降低多径干扰和遏抑法拉第旋转效应等优点，因此，本文旨在对低剖面宽带圆极化天线进行研究，以满足先进移动通信和卫星通信等系统的需求，该研究具备广阔的应用前景。
关键词：宽带圆极化；天线设计；
1 宽带圆极化天线优势分析
1.1圆极化天线可以有效降低多径干扰效应带来的影响
在电磁波的传播路径中，除了空气之外还存在大型建筑、地面和高山等物体，当电磁波遇到这些物体后会发生反射和透射等现象，电磁波的强度、方向和极化等属性可能会发生一定的改变。这些电磁波的变化都会对无线通信系统的传输质量造成一定的影响，使信息的有效传递面对极大的挑战，相对于线极化天线，圆极化天线可以很好的应对这些挑战。
1.2圆极化天线可以有效降低法拉第效应带来的影响
在卫星通信中，当电磁波穿过电离层时，电离层中离子化的带状区域会使电磁波的极化角度发生偏转，对低频工作的电磁波影响尤为明显。这种极化角度的偏转对线极化电磁波的影响是巨大的，很有可能导致线极化的接收天线无法有效的接收信号，而圆极化电磁波由于其自身具有自旋方向的原因，可以极大的减少法拉第效应对其的影响。
1.3 圆极化天线可以有效的应对极化失配现象以提高信号质量
在天线装配过程中，线极化天线需要严格的进行固定角度的装配，而圆极化天线在装配过程中，发射天线和接收天线之间不需要严格的按照角度进行装配。这是因为线极化天线如果没有按照固定角度进行装配时，天线工作过程中会出现极化失配的现象，导致信号质量变差甚至无法接收信号，而圆极化天线由于其具有自旋的特点，则不需要特别担心这个问题。圆极化天线可以有效的应对极化失配现象以提高信号质量。因为圆极化电磁波可以分解为两个相互正交的线极化波（振幅相同，相位正交），即圆极化电磁波可以由两个相互正交的线极化波组成。因此，圆极化天线可以有效的对线极化电磁波进行接收，从而在一定程度上减弱天气和多径反射等干扰，广泛的应用于雷达和卫星等通信系统中。在雷达通信系统中，圆极化天线可以比线极化更容易、更准确的检测到敌方目标，从而准确定位目标；在卫星通信系统中，圆极化天线可以减弱法拉第效应和极化失配带来的影响，实现信号的高效传输。另外，在复杂的通信系统中，低剖面天线在实际应用场景中有着更大前景，对于空气动力学和外观的应用场景更是如此。
圆极化天线交叉极化隔离度与轴比间的关系
对于圆极化或线极化通信制式的地面站天线来说 ，国际卫星（INTELSAT)组织有一些强制性技术要求。
例如，其中要求线极化地面站天线交叉极化隔离度XPD >=30dB；
而对于圆极化地面站天线：
1. 当地面站天线口径D>=4.5m时，要求天线交叉极化隔离度XPD不低于30.7dB（相当于天线轴比AR不大于1.06或0.5dB）；
2.当地面站天线口径 2.5m<= D <=4.5m时，要求天线交叉极化隔离度XPD不低于27.3dB（相当于天线轴比AR不大于1.09或0.75dB）；
3.当地面站天线口径 D <=2.5m时，要求天线交叉极化隔离度XPD不低于17.7dB（相当于天线轴比AR不大于1.3或2.28dB）。
上面讲到了天线交叉极化隔离度XPD，天线轴比AR，以及轴比AR的两种表达形式。对于线极化地面站天线，由于天线是发射或接受线极化电磁波，没有轴比问题，所以只提交叉极化隔离度；
而圆极化地面站天线是发射或接受圆极化电磁波，所以既要用交叉极化隔离度，还可以用天线轴比。实际上轴比和交叉极化隔离度是相关的，知道了轴比就可以求出交叉极化隔离度，当然知道了交叉极化隔离度也可以求出轴比。如以下公式：
XPD=24.8−20∗lgR (1)
其中R表示以dB为单位的轴比。
天线轴比一般用的最多有两种表示（还有用角度表示，但用的很少），一种是以dB为单位的R表示，或者一种是无单位的b表示。前者一般在试验室测试很方便，所以研制生产人员用的较多。二者换算关系如下：
R=20∗lgb (2)
轴比还可以用角度表示：
R=20lg{ ( 1+sin Δ )/（ 1-sin Δ） } （3）
宽带圆极化微带天线分析与设计
宽带圆极化微带天线分析与设计
一、本文概述
本文旨在深入探讨宽带圆极化微带天线的分析与设计。随着无线通信技术的飞速发展，天线作为无线通信系统的关键组成部分，其性能直接影响到整个系统的传输质量和效率。宽带圆极化微带天线作为一种重要的天线类型，具有宽频带、圆极化、低剖面、易集成等优点，因此在卫星通信、移动通信、雷达系统等领域具有广泛的应用前景。
本文将首先介绍宽带圆极化微带天线的基本原理和特性，包括其辐射机制、极化特性、带宽特性等。随后，将详细分析宽带圆极化微带天线的设计方法，包括天线尺寸的选择、馈电方式的设计、介质基板的选取等。在此基础上，将探讨影响天线性能的关键因素，如阻抗匹配、交叉极化、增益等，并提出相应的优化策略。
本文还将通过具体的案例分析，展示宽带圆极化微带天线在实际应用中的性能表现。通过对比分析不同设计方案下的天线性能，为工程师和研究者在实际应用中提供有益的参考。
本文将总结宽带圆极化微带天线的设计与优化策略，并展望其未来的发展趋势和应用前景。通过本文的研究，旨在为宽带圆极化微带天线的分析与设计提供理论支持和实践指导。 二、圆极化微带天线的基本原理
圆极化微带天线是一种能够在空间中产生圆形极化波的天线，它具有独特的电磁辐射特性，广泛应用于无线通信、雷达探测和卫星通信等领域。了解圆极化微带天线的基本原理对于其分析与设计至关重要。
圆极化波是一种电磁波，其电场矢量在空间中随时间旋转，形成一个圆形的轨迹。圆极化微带天线通过特定的设计和构造，能够在其辐射区域内产生这样的圆形极化波。这种波形的特性在于，无论接收天线的极化方式如何，圆极化波都能在一定程度上被接收，因此具有更好的抗干扰能力和更广泛的适用性。
圆极化微带天线的基本原理主要基于电磁场理论和天线辐射原理。它通过在微带天线的辐射贴片上引入特定的相位差，使得天线的两个正交分量产生90度的相位差，从而形成圆极化波。这种相位差可以通过在辐射贴片上刻蚀特定的槽口或引入附加的相位延迟线来实现。
全向圆极化天线的研究
I
摘要
全向圆极化天线由于其具有圆极化辐射和全向辐射的双重特性，能比传统定向天线
提供更大的信号覆盖范围，同时具有圆极化的抑制云雨干扰与抗多径反射特性，被广泛
应用于遥感遥测、空间飞行器（飞机、导弹、火箭等）、广播电视系统和卫星定位等各
个方面。全球卫星导航定位系统（GNSS）在实际生活应用中所呈现的反应快、效率高、
定位准确等特点，其应用己经深入人们的日常生活中。为了提高卫星导航天线的覆盖面
积，对于全向圆极化天线在需求巨大。就目前情况来看，制约该类天线应用的主要问题
是其阻抗带宽和轴比带宽过窄。可以预见，小型化宽带全向圆极化天线将在未来的无线
通信领域扮演不可或缺的角色。
本论文中介绍全向圆极化的研究背景和意义，分析全向圆极化天线的发展趋势和所
面临的一些问题，归纳了目前全向圆极化天线的一些国内外的相关研究现状。本论文的
研究内容主要围绕全向圆极化天线的设计所展开，研究成果具有一定的创新性，在工程
实践中也具有一定的意义。本论文的创新成果具体为：
1、设计了一种基于单极子和环形枝节的全向圆极化天线，仿真和实测结果表明，
该天线可以得到很好的全向圆极化辐射特性。天线的尺寸为0.24λ0*0.24λ0*0.12λ0，该天
线具有的10-d B回波损耗带宽和3-dB轴比带宽分别为4.4%和6.4%。天线结构简单紧
凑，可以在很大程度上减小天线的尺寸，满足特殊场合的小型化要求。
2、设计了一种基于十字交叉偶极子的全向圆极化天线，天线包含4个十字交叉偶
极子和一个馈电网络，十字交叉偶极子的水平部分臂和垂直部分臂分别控制远场的水平
极化和垂直极化电场，对该天线全向圆极化的工作原理进行了深入研究，天线具有的
10-dB回波损耗带宽和3-dB轴比带宽分别为28.9%和17.9%。
3、设计了一种基于弯折偶极子的全向圆极化天线，天线包含4个弯折偶极子和一
个馈电网络，通过把偶极子进行弯折，弯折偶极子的水平部分和垂直部分的电流分别控
制远场水平极化和垂直极化，根据弯折偶极子的电流分布，分析水平远场水平方向和垂
