2019年上海各区中考物理一模试题分类汇编——电学计算(word版包含答案)
2019年上海各区中考物理一模试题分类汇编——电学计算（word版包含答案）
1 / 17 2019 年上海中考物理一模试题分类汇编——电学计算
1．（19 普陀区一模）如图（a）所示，电源电压为 24 伏，且保持不变，电阻 R1 的阻值为 10 欧，滑动变阻器 R2 标有“50Ω1A”字样，电压表、电流表的规格如图 12（b）所示。闭合电键 S 后，电流表示数为 0.8 安。求：
①电阻 R1 的两端电压 U1。
②滑动变阻器 R2 接入电路的阻值。
③在电表量程可换的情况下，为使滑动变阻器接入电路的阻值范围最大，小明同学认为可以采取下列方案之一来实 现：a．去掉电压表 V1；b．去掉电压表 V2；c．将电流表用导线代替。
你认为可行的方案是 （选填“a”、“b”或“c”）；请通过计算说明此时滑动变阻器的取值范围及电路中的电压表、电流表对应的示数情况。
2.（19 金山区一模）在如图所示的电路中，电源电压为 6 伏不变。电阻 R1 的阻值为 20 欧，滑动变阻器 R2 上标有“50Ω
2A”字样。求：
①电阻 R1 消耗的电功率 P1。
②若在电路中加入两个电流表，改变滑动变阻器滑片的位置，在保证电路正常工 作的情况下，两个电流表示数情况如下表。
（a） 电流表 A1 测 电流，电流表 A2 测 电流（均选填“R1”、“R2”或“干路”）。
（b） 求：滑片移动过程中干路总电流最小值 Imin。
滑片位置 电流表 A1（安） 电流表 A2（安）
1 0.1 0.4
2 0.3 0.6
3 0.5 0.8 2019年上海各区中考物理一模试题分类汇编——电学计算（word版包含答案）
2 / 17 3．（19 虹口区一模）在图所示的电路中，电源电压为 6 伏不变，滑动变阻器上标有“20Ω2A”字样。闭合电键 S，电流表的示数为 0.4 安。
①求 10 秒内通过电阻 R1 的电荷量 Q1。
②求此时电路的总电阻 R 总。
③若电流表接 0～0.6A、电压表接 0～3V 量程，移动变阻器的滑片 P，电流表示数的最大变化量为 0.2 安。
（a） 移动变阻器的滑片 P，发现当电流最小时滑动变阻器无法达到 20 欧，求此时电压表的示数 U2。
（b） 通过计算求出电阻 R1 可能的阻值。
4．（19 闵行区一模）在如图（a）的电路中，电源电压 12 伏保持不变，电阻 R1 阻值为 10 欧、变阻器 R2 上标有“50欧
1 安”字样，所用电表的表盘如图（b）。闭合电键并移动滑片至电流表示数为 0.2 安。
（1） 求 10 秒内通过电阻 R1 的电荷量。
（2） 求电阻 R1 消耗的电功率。
（3） 如果移动滑片过程中两个电压表指针变化的角度始终相同。请判断通过移动滑片可以使哪个电表的指针达到满偏，并说明理由。 2019年上海各区中考物理一模试题分类汇编——电学计算（word版包含答案）
3 / 17 5．（19 松江区一模）如图 1 所示电路中，滑动变阻器 R2 是规格为“20 欧 2 安”和“5 欧 3 安”中的一个。闭合电键
S：
①若电阻 R1 的阻值为 20 欧，电流表的示数为 0.4 安，求：电阻 R1 的两端的电压 U1。
②在电路中正确连入两个电压表，若用一定值电阻 R0 替换 R1，当变阻器连入电路的电阻恰为其最大阻值的一半时，
电流表的示数为 0.3 安，两电压表的示数分别如图 2（a）、（b）所示。
Ⅰ．请判断所选用变阻器的规格是 。
Ⅱ ． 请 说 明 电 压 表 所 接 的 位 置 并 求 出 对 应 的 电 阻 R0 的 值 。
6．（19 嘉定区一模）在图（a）所示的电路中，电源电压保持不变，电流表的规格如图（b）所示，电阻 R1 的阻值为
15 欧 。 电 键 S 断 开 时 ， 电 流 表 示 数 为 0.8 安 。 电 键 S 闭 合 时 ， 电 流 表 的 示 数 为 2 安 。 求 ：
①电源电压。
②电阻 R2 的阻值。
③现用标有“20Ω2A”字样的滑动变阻器 R0 替换电阻 R1，闭合电键，移动变阻器滑片 P，在电路安全工作的情况下，电流表示数的最大变化量△I 最大。 2019年上海各区中考物理一模试题分类汇编——电学计算（word版包含答案）
4 / 17 7．（19 长宁区一模）如图（a）的电路，电源电压不变，电阻 R1 的阻值为 10 欧，滑动变阻器 R2 标有“20 欧 2 安”字样。
①闭合电键 S，若电流表的示数为 0.3 安，求：10 秒内电流通过电阻 R1 所做的功 W1。
②若电流表、电压表量程均可变，现将一电压表并联在电阻 R1 或滑动变阻器 R2 的两端，并将滑片 P 移到阻值最大处，闭合电键 S，电压表的指针在如图（b）的位置，然后滑片 P 移到滑动变阻器“x”位置时，发现电压表的指针再次指在如图（b）的位置。请通过计算判断电压表并联在电路中的位置及滑片 P 处于“x”位置时电流表的示数 Ix。
8．（19 上海一模）在如图电路中，电源电压保持不变。电阻 R1 的阻值为 20 欧，现将两个电流表 A1、A2 分别串联在电路中，向左移动滑动变阻器 R2 的滑片 P，每次移动滑片 P，均使变阻器 R2 连入电路的电阻减少相同的阻值，两个电流表的示数如表。试求：
（1） 电流表 A1 串联在电路中哪个位置？电源电压为多大？
（2） 当变阻器 R2 连入电路中的阻值为 50 欧时，电路的总电流是多大？
（3） 请通过计算说明电流表 A2 串联在电路中的位置。 滑片 P 移动的次序 电流表 A1 的示数 电流表 A2 的示数
1 0.6 安 0.9 安
2 0.6 安 1.0 安
3 0.6 安 1.2 安
4 0.6 安 1.8 安
2019年上海各区中考物理一模试题分类汇编——电学计算（word版包含答案）
5 / 17 9．（19 浦东新区一模）如图的电路中，电源电压为 6 伏且保持不变。另有阻值为 10 欧的定值电阻 R1 和阻值为 20 欧的定值电阻 R2．闭合电键，
①若电路的 MN 间仅连入 R1，
（a） 求通过 R1 的电流 I1；
（b） 求 10 秒内电流通过 R1 所做的功 W1；
②若 MN 间连入并联后的 R1 与 R2，电流表的示数为 I 并；若 MN 间连入串联后的 R1 与 R2，电流表的示数为 I 串．求两次电流表示数的差值。
10．（19 静安区一模）在如图所示的电路中，电源电压为 12 伏，电阻 R1 的阻值为 10 欧，滑动变阻器 R2 上标有“20欧 1 安”字样。闭合电键 S 后，移动变阻器的滑片 P，在电路元件不被损坏的情况下，
①当电路中通过电流最大时，求电阻 R1 两端的电压 U1max。
②求变阻器 R2 接入电路中阻值的变化范围。 2019年上海各区中考物理一模试题分类汇编——电学计算（word版包含答案）
6 / 17 11．（19 青浦区一模）在图（a）所示的电路中，电源电压为 9 伏，电阻 R1 的阻值为 10 欧。闭合电键 S，电压表的示数为 5 伏。
①求电阻 R2 两端的电压 U2。
②求通过电阻 R1 的电流 I1。
③现用电阻 R0 替换电阻 R1、R2 中的一个，替换后，发现两电表的示数均变大，且电流表指针正好达到某量程的最大值，如图（b）所示。请判断被电阻 R0 所替换的电阻，并求出电阻 R0 的阻值。
12．（19 黄浦区一模）在如图（a）所示的电路中，电源电压为 20 伏，电阻 R1 的阻值为 25 欧，滑动变阻器标有“75Ω
1A”字样。闭合电键后，电路正常工作。
①若电流表示数为 0.5 安，求电阻 R1 两端的电压 U1。
②求此电路的最大功率。
③若电流表选用 0～0.6 安的量程，现把一只电压表表盘如图（b）所示接入电路，在移动变阻器滑片 P 的过程中为了使电压表示数的变化量最大，请通过计算说明，应将电压表接入 两点间（选填“AB”、“BC”、“AB 或 BC”、
“AC”）。 2019年上海各区中考物理一模试题分类汇编——电学计算（word版包含答案）
7 / 17 13. 在图（a）所示的电路中，电源电压保持不变，电阻 R2 的阻值为 20 欧。闭合电键 S 且断开电键 S1，电压表 V 的示数为 4 伏；电键 S 和 S1 均闭合时，电压表 V 示数如图（b）所示。求：
（1） 求闭合电键 S 且断开电键 S1 时，通过 R2 的电流 I2。
（2） 求电源电压 U 总。
（3） 电键 S 闭合且电键 S1 断开时，电路的总电阻 R 总．
14．（19 徐汇区一模）如图的电路中，电源电压保持不变，闭合电键后，电流表的示数为 0.1 安，电压表 V1 的示数为 1
伏。
①求电阻 R1 的阻值。
②求 R1 的电功率。
③在移动变阻器 R2 滑片 P 的过程中，电压表 V1 的电压分别为 U0、5U0 时，电压表 V2 示数与电流表示数的乘积相等，求电源电压。

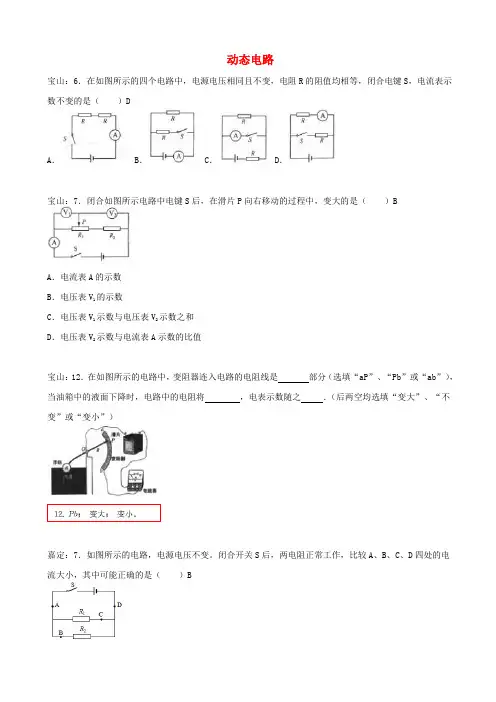

上海市2019届中考物理一模试卷分类汇编：动态电路_含答案
动态电路
宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（ ）D
A． B． C． D．
宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（ ）B
A．电流表A的示数
B．电压表V1的示数
C．电压表V1示数与电压表V2示数之和
D．电压表V2示数与电流表A示数的比值
宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）
嘉定：7．如图所示的电路，电源电压不变。闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（ ）B
A．IA＞ID B．IB＞IC
C．IA＜IB D．IC＝ID
闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）D
A.始终变大 B.始终变小
C.先变大再变小 D.先变小再变大
闵行：15.在如图 8 所示的电路中，断开电键 S，若 a、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。若 a、b 两个表都是电压表，闭合电键 S 后，a、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V正确连入电路，闭合电键s，电路正常工作。若将滑动变阻器的滑片p从一端移到另一瑞的过程中，电压表V的示数变小，且始终大于零，则正确的判断是（ ）C R2ab

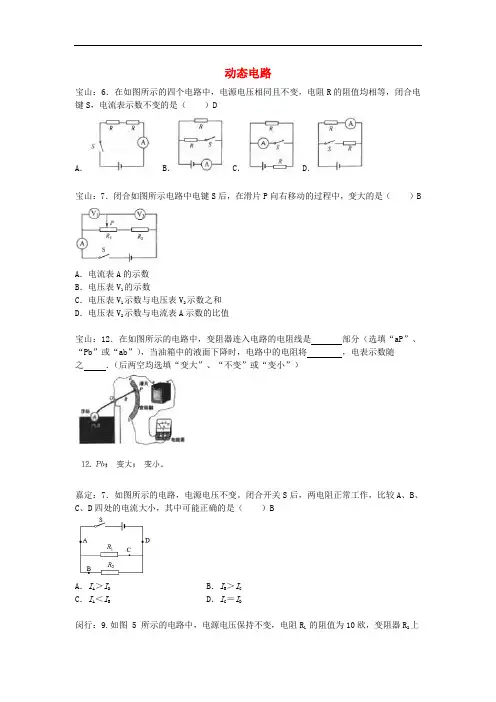

上海市各区2019年中考物理一模试卷按考点分类汇编 动态电路
动态电路
宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（ ）D
A． B． C． D．
宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（ ）B
A．电流表A的示数
B．电压表V1的示数
C．电压表V1示数与电压表V2示数之和
D．电压表V2示数与电流表A示数的比值
宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）
嘉定：7．如图所示的电路，电源电压不变。闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（ ）B
A．IA＞ID B．IB＞IC
C．IA＜IB D．IC＝ID
闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上
标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）D
A.始终变大 B.始终变小
C.先变大再变小 D.先变小再变大
闵行：15.在如图 8 所示的电路中，断开电键 S，若 a、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。若 a、b 两个表都是电压表，闭合电键 S 后，a、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V正确连入电路，闭合电键s，电路正常工作。若将滑动变阻器的滑片p从一端移到另一瑞的过程中，电压表V的示数变小，且始终大于零，则正确的判断是（ ）C R2abpS
2019年上海各区中考物理一模试题分类汇编——数据表格((word版包含答案)
小
（ 2019年上海各区中考物理一模试题分类汇编——数据表格（（word版包含答案）
2019 年上海中考物理一模试题分类汇编——数据表格
1．（19 嘉定区一模）某班同学在学习“重力”时，根据“用手掂物体”的活动体验和生活经验对物体受到的重力大与
哪些因素有关提出了以下猜想：
猜想 1：物体的质量；猜想 2：物质的种类。
表一被测物体：大米
实验序号
1
2
3
表二被测物体：黄豆
实验序号
4
5
6 表三被测物体：陶泥
实验序号
7
8
9 质量（千克）
0.10
0.25
0.30
质量（千克）
0.08
0.20
0.36
质量（千克）
0.05
0.15
0 .40 重力（牛）
1.0
2.5
3.0
重力（牛）
0.8
2.0
3.6
重力（牛）
0.5
1.5
4.0
①请你举出一个实例，作为提出猜想 1 的依据 。
根据上述猜想与假设，他们分组设计实验方案，利用弹簧测力计分别测得质量已知的多份大米、黄豆和陶泥所受的
重力，实验中记录的有关数据分别如表一、表二、表三所示。
②分析比较实验序号 1、2 与 3 或 4、5 与 6 或 7、8 与 9 中的物体受到的重力与质量的关系及相关条件，可得出的
初步结论是： 。
③同学们在交流时发现根据实验所测数据无法直接比较物体受到的重力与物质种类的关系，理由是： 。
④他们进一步综合分析比较表一、表二、表三中的物体受到的重力与其质量的关系发现：大米、黄豆和陶泥受到的
重力和其质量的比值是个定值，且都相同，这表明猜想 2 是否成立？
⑤本实验进行了多次测量，其目的与以下实验多次测量目的不同的是
A．测定物质的密度
C．探究物质的质量与体积的关系 B．探究导体中的电流与电压关系
D．探究凸透镜成像的规律
2 ． 19 青浦区一模）在“探究物质质量与体积的关系”实验中，某小组同学分别用甲、乙两种不同的固态物质做实验。
上海市各区2019年中考物理一模试卷按考点分类汇编动态电路67
动态电路
宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻 R 的阻值均相等，闭合电
键 S，电流表示数不变的是（ ）D
A． B． C． D．
宝山：7．闭合如图所示电路中电键 S 后，在滑片 P 向右移动的过程中，变大的是（ ）B
A．电流表 A 的示数
B．电压表 V1 的示数
C．电压表 V1 示数与电压表 V2 示数之和
D．电压表 V2 示数与电流表 A 示数的比值
宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、
“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随
之 ．（后两空均选填“变大”、“不变”或“变小”）
嘉定：7．如图所示的电路，电源电压不变。闭合开关 S 后，两电阻正常工作，比较 A、B、
C、D 四处的电流大小，其中可能正确的是（ ）B
A．IA＞ID B．IB＞IC
C．IA＜IB D．IC＝ID
闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为 10 欧，变阻器 R2 上 b
（
标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从 R2 的最左端向最右端
移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）D
A.始终变大
C.先变大再变小 B.始终变小
D.先变小再变大
闵行：15.在如图 8 所示的电路中，断开电键 S，若 a、 两电表都是电流表示数之比为 2:5，
则电阻 R1 、 R 2 的连接方式为____________联，电阻之比为____________。若 a 、b 两个
表都是电压表，闭合电键 S 后，a、b 两电表示数之比为____________。
p
a R 2 b 黄浦：8.在图 3 所示的电路中，将电压表 V 正确连入电路，闭合电键 s，电路正常工作。若
将滑动变阻器 的滑片 p 从一端移到另一瑞的过程中，电压表 V 的示数变小，且始终大于零，
上海市各区中考物理一模试卷按考点分类汇编 电路计算
电路计算
宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。闭合电键S，
两电流表的示数分别为0.9安和0.6安。
⑴ 求电源电压U。
⑵ 求通过电阻R2的电流I2。
⑶ 现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。求电阻R0的阻值。
答案：
奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。此时求：
(1)滑动变阻器R2接入电路的阻值；
(2)10秒内通过电阻R1的电荷量Q；
(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；
②满足上述要求时，滑动变阻器连入电路的阻值范围?
答案：
虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；
②求电阻R2的阻值；
③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。求电阻R0的阻值.
答案：
金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。闭合电键S，电流表的示数为0.5安。求：
（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
答案：
静安：21．在图9所示的电路中，电源电压为6伏，电阻R1的阻值为5欧，滑动变阻器R2上标有“20欧 1安”字样。闭合电键S后，电路中的电流为0.3安。

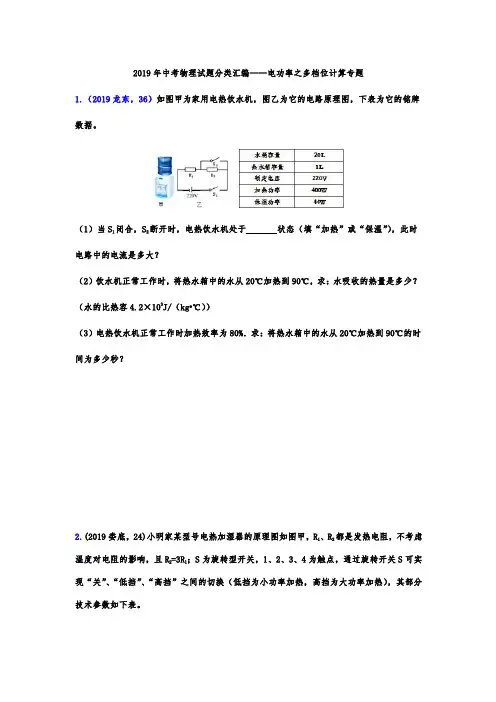

2019年中考物理试题分类汇编——电功率之多档位计算专题(word版含答案)
2019年中考物理试题分类汇编——电功率之多档位计算专题
1.（2019龙东，36）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。
（1）当S
1闭合，S
2断开时，电热饮水机处于状态（填“加热”或“保温”），此时
电路中的电流是多大？
（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？
（水的比热容4.2×103J/（kg•℃））
（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时
间为多少秒？
2.(2019娄底，24)小明家某型号电热加湿器的原理图如图甲，R
1、R
2都是发热电阻，不考虑
温度对电阻的影响，且R
2=3R
1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实
现“关”、“低挡”、“高挡”之间的切换（低挡为小功率加热，高挡为大功率加热），其部分
技术参数如下表。
（1）开关处于图示位置，电热加湿器的状态是_____（选填“关”“低档”或“高档”）
（2）求电热加湿器中R
1的阻值；
（3）某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水已达到最大注水量，其工作30min的功率与时间图象如图乙所示，如果电阻R
1在此次高挡加热时产生的热量全部
被水吸收，可以使注水仓中冷水的温度升高多少℃？[计算结果保留整数，水的比热容为4.2×103J/（kg•℃）]
（4）某一天，小明断开家中其他所有用电器，只接通加湿器在低档加热，发现家中3000revs/
（kW•h）的电能表转盘在400s内转了27圈，求此时电阻R
2的实际功率是多少？
（1）由图甲可知，开关S接“1、2”触点时，电路断路，据此判断电热加湿器的状态；
（2）由图甲知，开关S接“3、4”触点时，电路为R
1的简单电路，电路的总电阻最小，电
热加湿器的功率最大，处于高挡，根据P＝UI＝求出电热加湿器中R
1的阻值；
（3）由图乙知工作30min内高档工作的时间，根据P＝求出在高档正常工作时消耗的电
上海市各区中考物理一模试卷按考点分类汇编 电学实验
电学实验
静安：26．某小组同学做“用电流表、电压表测电阻”实验．
①该实验的目的是：
．
②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．
方案序号 Ⅰ Ⅱ Ⅲ
实
验
电
路
设计要点 通过改变串联电池的节数改变电源两端的电压 电源电压保持不变，待测电阻与已知阻值的定值电阻串联，并换用阻值不同的定值电阻． 电源电压保持不变，待测电阻与滑动变阻器串联，移动变阻器的滑片．
（a）上述三个方案中，能实现“多次实验，减小误差”的方案有 （填序号）；方案Ⅲ与另两个方案相比，优点有： （写出两点即可）．
（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．
小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由． ．
①该实验的目的是要学会用电流表、电压表测电阻；
②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．
浦东： 25．甲同学要测定导体Rx的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．
(2019年)上海市徐汇区中考物理一模试卷(解析版)
2019年上海市徐汇区中考物理一模试卷
一、单项选择题（共20分）
1．一节干电池的电压是（ ）
A．220 伏 B．36 伏 C．24 伏 D．1.5 伏
2．坦克装有宽大的履带是为了（ ）
A．增大压强 B．增大压力 C．减小压强 D．减小压力
3．将一根铜导线拉长，变大的是它的（ ）
A．质量 B．电阻 C．密度 D．横截面积
4．轮船从大海驶入黄浦江，所受的浮力将（ ）
A．增大 B．减小 C．不变 D．无法确定
5．通过实验研究得出“导体中的电流与导体两端电压关系”的科学家是（ ）
A．安培 B．伏特 C．瓦特 D．欧姆
6．对于某一确定的导体，影响该导体电流大小的物理量是（ ）
A．电压 B．电荷量 C．质量 D．通电时间
7．教室里空气的质量最接近（空气密度约为1.29千克/米3）（ ）
A．千克 B．10 千克 C．100 千克 D．1000 千克
8．将电阻R与5欧的电阻并联后总电阻小于1欧，下列判断正确的是（ ）
A．R 一定小于 1 欧 B．R 一定大于 1 欧
C．R 可能大于 1 欧 D．R 不可能为 1 欧
9．如图所示，两个盛有等高液体的圆柱形容器A和B，底面积不同（SA＜SB），液体对容器底部的压强相等，现将甲球浸没在A容器的液体中，乙球浸没在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定是（ ）
A．甲球的质量小于乙球的质量
B．甲球的质量大于乙球的质量
C．甲球的体积小于乙球的体积
D．甲球的体积大于乙球的体积
10．在图的电路中，电源电压保持不变，电键S由断开到闭合，关于电压表V1与电压表 V2示数的变化情况判断正确的是（ ）
A．V1 表的示数变大，V2 表的示数变大
B．V1 表的示数变小，V2 表的示数变大
C．V1 表的示数变小，V2 表的示数变小
D．V1 表的示数变大，V2 表的示数变小
【2019最新】中考物理一模试卷按考点分类汇编动态电路word版word版
1 / 5【2019最新】中考物理一模试卷按考点分类汇编动态电路word版word版
宝山：7．在图2所示的电路中，电源电压保持不变。闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（ ）
A 电流表A的示数变小。B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。D 电压表V1示数与电压表V2示数之和变大。
答案：B
奉贤：7.如图2所示，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A.电流表A的示数
B.电压表V1的示数
C.电压表V1的示数与电流表A示数的比值
D.电压表V2的示数与电流表A示数的比值
答案：D
虹口：7. 在图3所示的电路中，电源电压保持不变。闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（ ）
A. 向右移动变阻器的滑片可使电压表V1示数变为零
B. 向右移动变阻器的滑片可使电流表A示数变为零
C. 向左移动变阻器的滑片可使电压表V1示数变为零
D. 向左移动变阻器的滑片可使电压表V2示数变为零
答案：D
金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。闭合电键S后，电流表示数最小的是（ ）
答案：A
金山：9．在图5所示的电路中，电源电压保持不变。闭合电键S，将滑动变阻器的滑片P向右移动的过程中，则下列说法正确的是（ ） R2
P A S V
R1 A1
2 / 5A．电压表V的示数变小
B．电压表V示数与电流表A示数的乘积变大
C．电流表A示数与电流表A1示数的比值变大
D．电压表V示数与电流表A1示数的比值变小
答案：C
金山：15．如图8（a）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b）所示，则通过R1的电流为（15）安，R1与 R2阻值之比为（16）。
答案：15.（15）0.22；（16）4：1。
中考物理一模试卷按考点分类汇编 电路计算(2)-2019~2020学年度
电路计算
宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．
（1）求电源电压U．
（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．
嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。闭合电键后，滑片P移到某一位置时，电流表示数为1安。求：
（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1示数的最小值。
（2）如果用另一个电阻R0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2并联在电源两端。要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。 图13 （a） （b） P R2
S A R1
黄浦：22、在图12所示的电路中，电源电压为10伏且不变。定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。闭合电键S
①求通过的电流。
②通电10秒，求电流通过所做的功。
③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
