多联产系统能源梯级利用的机理
IGCC与多联产
优点
高效：４３－４５％，比亚临界高５－７％，若采用 Ｈ级燃气轮机效率有望达到４８－５２％ 清洁：２１世纪最清洁的煤电技术 燃料适应性广：能够清洁利用高硫煤 省水：为同容量常规燃煤机组的１/２－２/３ 市场适应能力较强：受燃料价格波动影响较小 技术的继承性强：天然气联合循环改造，多联产
多联产
多联产系统是指利用从单一的设备（气化炉） 中产生的"合成气"（主要成分为CO＋H2），来 进行跨行业、跨部门的生产，以得到多种具有 高附加值的化工产品、液体燃料（甲醇、F－T 合成燃料、二甲醇、城市煤气、氢气）、以及 用于工艺过程的热和进行发电等。多联产系统 能够从系统的高度出发，结合各种生产技术路 线的优越性，使生产过程耦合到一起，彼此取 长补短，从而达到能源的高利用效率、低能耗、 低投资和运行成本、以及最少的全生命周期污 染物排放。
中国能源的出路
除了加速发展核能与可再生能源，最重要的方面是要 努力探索煤炭利用的可持续发展，以及积极发展现代 化的煤炭利用技术(非直接燃烧方式)。发展以煤(或石 油焦)气化为核心的多联产--通过煤(或焦炭)气化和化 工反应一次通过方式实现电力、液体燃料、化工产品、 供热、合成气的联产，是解决我国能源、环境、液体 燃料短缺等重要问题的战略方向。下图是对我国燃煤 电站装机容量的预测，自2000年以后燃煤电站的增量 增势显著，在增量中必须有相当大的比例是多联产。 若按照燃煤电站的现有技术发展，将来技术路线锁定， 需要花费更大的代价来扭转局面。因此，实施以煤气 化为核心的多联产战略刻不容缓。
资源、能源、环境一体化系统
上图是对我国多联产系统的简单阐释。煤经气 化后得到合成气(CO+H2)，净化以后可用于生 产化工原料、液体燃料(合成油、甲醇、二甲 醚等)和电力。多联产将动力与化工过程按最 优原则有机地耦合，联产高附加值液体燃料， 降低了产品成本，同时简化系统，从而降低投 资和运行成本，提高系统经济性和可靠性，在 节能减排上有显著的效益。这种多联产系统在 化工产品、液体燃料和电力之间可以按市场需 求或是发电的“峰谷”差进行适当调节，有很 好的灵活性。
煤的梯级利用工艺路线介绍和煤热解技术对比
锅炉制造BOILER MANUFACTURING第1期2021年01月No. 1Jan.2021煤的梯级利用工艺路线介绍和煤热解技术对比Introduction of coal cascade utilization technology andcomparison of pyrolysis technology in coal洪超，王桔（哈尔滨锅炉厂有限责任公司，黑龙江哈尔滨150046）摘要:煤炭作为国内未来较长时间内的主要能源消费来源，煤的梯级利用可以实现低阶煤的环保、经济和高效利用，本文介绍了几种国内典型的煤梯级利用工艺路线，从工艺流程、工业化进程、技术特点和经济效益等方 面进行阐述，对比各工艺路线的核心热解技术，并对以后的技术发展方向提出展望。
关键词:煤的梯级利用;热解;煤气;焦油;半焦中图分类号：X7 文献标识码：B 文章编号:CN23 -1249（2021 ）01 -0040 - 030引言长期以来，我国的能源消费都是以煤为主，根 据国家统计局公布数据,2019年全年能源消费总量中煤炭消费总量增长1-0%,占比57.7%,占比相比去年下降1.3个百分点。
近年来随着清洁能源和新能源技术的不断发展，煤炭能源比例虽逐 年下降,消费总量却逐年增加，煤炭在较长时间内仍将占据能源消费主导地位。
根据中科院公布数据，截至2019年，国内已探明原煤储量10077亿吨。
其中低变质烟煤、褐 煤等低阶煤占煤炭储量的50%以上，其挥发分高、含水量高、热值低等特点决定了常规的直接燃 烧或者气化等利用方式存在效率低、氮硫氧化物等污染物排放量大等缺点⑴。
随着技术的发展 和市场的需求，形成了如直接发电、液化、完全气化、干燥提质和煤的梯级利用等多种典型的低阶 煤利用技术路线⑵。
1低阶煤的梯级利用煤的梯级利用技术主要是通过热解分质、梯 级延伸加工，实现各级产物的梯级利用、吃干榨尽，具有资源利用率高、热能效率高、利于环保等 优势。
生物质热电联产 新能源高效利用模式
生物质热电联产新能源高效利用模式在当今全球能源需求不断增长，环境问题日益严峻的背景下，寻找清洁、可再生的能源解决方案已成为当务之急。
生物质热电联产作为一种新兴的能源利用模式，正逐渐展现出其巨大的潜力和优势。
生物质，简单来说，就是由植物、动物和微生物等有机物质所组成的资源。
它来源广泛，包括农业废弃物（如秸秆、稻壳）、林业剩余物（如树枝、木屑）、城市生活垃圾以及工业有机废水废渣等。
与传统的化石能源相比，生物质能具有可再生、低碳排放、分布广泛等显著特点。
那么，什么是生物质热电联产呢？生物质热电联产是指将生物质燃料燃烧产生的热能用于发电，同时将发电过程中产生的余热用于供热的一种能源综合利用方式。
这种模式实现了能源的梯级利用，大大提高了能源利用效率。
在生物质热电联产系统中，首先需要对生物质燃料进行收集和预处理。
这是确保系统稳定运行的重要环节。
由于生物质燃料的种类繁多、形态各异，其收集和运输存在一定的难度。
例如，秸秆的收集往往受到季节和地域的限制，需要合理规划和组织。
而对于林业剩余物，其运输成本可能相对较高。
因此，建立高效的收集和运输体系至关重要。
预处理环节则包括生物质的干燥、粉碎、压缩等。
经过预处理后的生物质燃料更易于燃烧，能够提高燃烧效率，减少污染物排放。
接下来是燃烧过程。
生物质燃料在锅炉中燃烧，产生高温高压的蒸汽。
这些蒸汽推动汽轮机旋转，进而带动发电机发电。
在这个过程中，需要采用先进的燃烧技术和设备，以确保燃烧充分、稳定，提高发电效率。
同时，要严格控制燃烧过程中的污染物排放，采取有效的脱硝、脱硫和除尘措施，以满足环保要求。
发电后的余热通过余热回收装置进行回收利用，用于供热。
这部分余热可以满足工业生产、居民采暖等多种需求。
与传统的分散式供热方式相比，生物质热电联产供热具有更高的能源利用效率和更低的污染物排放。
生物质热电联产具有诸多显著的优点。
首先，它能够有效减少对传统化石能源的依赖，降低能源进口风险，保障国家能源安全。
碳一化学
34.4%
2003 8299 万吨
49.3%
2003
1442 万吨 2002 成品油净进口
12.0%
2003 2.52 亿吨 2002 石油消费量
1993年起我国成为石油纯进口国，石油消费以5～6%速度增长。 2004年前石油进口 1.2亿吨﹐比去年同期增加了40%。成为仅 次于美国的全球第二大石油消费国。
10.0 2.9
10.1
93 94 95 96 97 98 99 00 01 02 03
93 94 95 96 97 98 99 00 01 02 03
石油净进口量/Mt
进口量占国内消费量的比例/%
石油产品消费结构
数据来源2003年中国能源发展报告
2002年中国主要炼油化工产品产量
名称 原油一次加工能力 产量(万吨) 27030 比例/%
175.78万亿 M3
1.82万亿M3
世界总产量
中国产量 世界平均储采比 中国储采比 中国剩余探明可采储量占世 界比例（%）
25.1亿吨当量油
8.42亿吨当量油 192 69 11.6
36.97亿吨
1.69亿吨 41 19.1 2.1
26185亿M3
341亿M3 67.1 53.4 1.0
中国产量占世界比例（%）
第一章 绪论
1. C1化学的发展 2. C1化学的基础化学 3. C1化学展望
1．C1化学的发展
1.1 中国和世界能源发展 1.2 煤替代石油能源的技术路线 1.3 煤炭是可以清洁利用的能源 1.4 多联产——煤洁净高效利用的必然选择
1.1 中国和世界能源发展
1.1.1.世界能源
6
世界能源供应结构
原油生产量和消费量

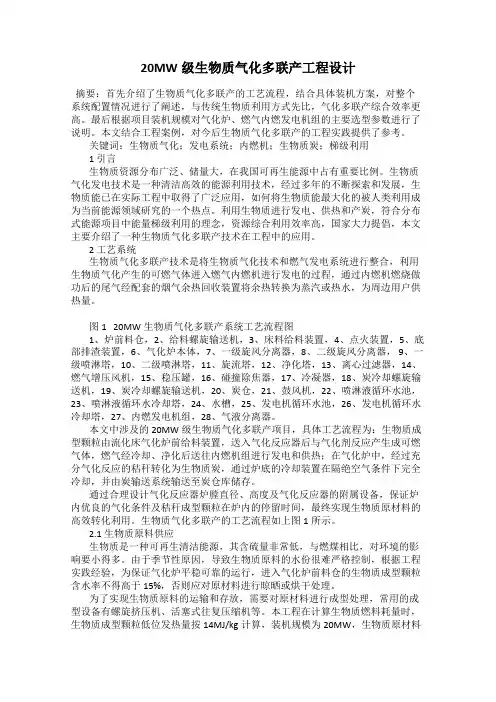

20MW级生物质气化多联产工程设计
20MW级生物质气化多联产工程设计摘要：首先介绍了生物质气化多联产的工艺流程，结合具体装机方案，对整个系统配置情况进行了阐述，与传统生物质利用方式先比，气化多联产综合效率更高。
最后根据项目装机规模对气化炉、燃气内燃发电机组的主要选型参数进行了说明。
本文结合工程案例，对今后生物质气化多联产的工程实践提供了参考。
关键词：生物质气化；发电系统；内燃机；生物质炭；梯级利用1 引言生物质资源分布广泛、储量大，在我国可再生能源中占有重要比例。
生物质气化发电技术是一种清洁高效的能源利用技术，经过多年的不断探索和发展，生物质能已在实际工程中取得了广泛应用，如何将生物质能最大化的被人类利用成为当前能源领域研究的一个热点。
利用生物质进行发电、供热和产炭，符合分布式能源项目中能量梯级利用的理念，资源综合利用效率高，国家大力提倡，本文主要介绍了一种生物质气化多联产技术在工程中的应用。
2 工艺系统生物质气化多联产技术是将生物质气化技术和燃气发电系统进行整合，利用生物质气化产生的可燃气体进入燃气内燃机进行发电的过程，通过内燃机燃烧做功后的尾气经配套的烟气余热回收装置将余热转换为蒸汽或热水，为周边用户供热量。
图1 20MW生物质气化多联产系统工艺流程图1、炉前料仓，2、给料螺旋输送机，3、床料给料装置，4、点火装置，5、底部排渣装置，6、气化炉本体，7、一级旋风分离器，8、二级旋风分离器，9、一级喷淋塔，10、二级喷淋塔，11、旋流塔，12、净化塔，13、离心过滤器，14、燃气增压风机，15、稳压罐，16、碰撞除焦器，17、冷凝器，18、炭冷却螺旋输送机，19、炭冷却螺旋输送机，20、炭仓，21、鼓风机，22、喷淋液循环水池，23、喷淋液循环水冷却塔，24、水槽，25、发电机循环水池，26、发电机循环水冷却塔，27、内燃发电机组，28、气液分离器。
本文中涉及的20MW级生物质气化多联产项目，具体工艺流程为：生物质成型颗粒由流化床气化炉前给料装置，送入气化反应器后与气化剂反应产生成可燃气体，燃气经冷却、净化后送往内燃机组进行发电和供热；在气化炉中，经过充分气化反应的秸秆转化为生物质炭，通过炉底的冷却装置在隔绝空气条件下完全冷却，并由炭输送系统输送至炭仓库储存。
