电缆头与配线端子的计算方法修订稿
电缆头与配线端子的计
算方法
集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
电缆头与配线端子的计算方法
一. 电缆头的计算：
1. 电力电缆和控制电缆均按一根电缆有两个终端头计算 （1个电缆
供电回路的起端和终端共计算2个电缆终端头）。
2. 按图纸中的电缆供电条数分规格计算。
3. 中间电缆头设计有图示的，按设计确定；设计没有规定的，按实际情
况计算（或按平均250米一个中间头考虑）。
二. 铜端子接线的计算：
1.首先分出有端子接线和无端子接线，一般10MM2及以下的按无端子接线
（当有特殊要求需采用线端子的例外，此种情况就据实按有端子算）；10MM2以
上的按有端子接线的焊接或压接铜线端子算。
2. 10MM2及以下的电缆终端头没有按照终端头的要求工艺制作.安装，只是
剥出线头直接压接线时，不能算电缆头，只能无端子接线算；如压线鼻子时则按
有端子算。
3. 凡是与配电箱.柜.盘和接线箱，端子箱的进线和出线都按导线的规格和
线头数如实计算。并分套无端子.有端子或者压（焊）铜接线端子的相关定额子
目。
4、焊（压）接线端子定额只适用于导线，电缆终端头制作安装定额中已包括压
接线端子，不得重复计算。
三、 1。电缆头有干包式，热缩式等，请问大家一般他们的各自应用范围规范
上有没有规定
2。电缆的预留量表中有一个波形，交叉，松弛的2。5%的增加量，请问大家是
不是室外架空的电缆才取这个增加量，导管和墙上卡设 的是否也增加
3。 卫生的防水灯，一些房间的防潮灯是否可以用套用普通类型的灯具再
记取防水灯的价格即可，我觉得套用工厂防水防尘灯具是不合适的，大家怎么看
答：电缆接头又称电缆头。电缆敷设好后，为了使其成为一个连续的线路，各段
线必须连接为一个整体，这些连接点就称为电缆接头。
电缆线路中间部位的电缆接头称为中间接头，而线路两末端的电缆接头称为终端
头。
按安装的场所可分为户内式和户外式两种。
按制作安装材料又可分为热缩式（最常用的一种）、干包式和环氧树脂浇注式。
热缩电缆头的最大特点是用应力管代替传统的应力锥，它简化了施工工艺，缩
小了接头的终端的尺寸，安装方便，省时省工，性能优越，节约金属。
热缩电缆头集灌注式和干包式为一体，集合了这两种附件的优点。
干包式电力电缆头制作安装．干包式电力电缆头制作安装不采用填充剂，也不
用任何壳体，因而具有体积小、重量轻、成本低和施工方便等优点，但只适用于
户内低压（≤1kv）全塑或橡皮绝缘电力电缆。
浇注式电力电缆头是由环氧树脂外壳和套管，配以出线金具，经组装后浇注环氧
树脂复合物而成。环氧树脂是一种优良的绝缘材料，特别是具有初始电性能好，
机械强度高，成型容易，阻油能力强和粘接性优良等特点，因而获得广泛的使
用。主要用于油浸纸绝缘电缆
按线芯材料可分为铜芯电力电缆头和铝芯电力电缆头。
它的主要作用是使线路通畅，使电缆保持密封，并保证电缆接头处的绝缘等级，
使其安全可靠地运行。若是密封不良，不仅会漏油造成油浸纸干枯，而且潮气也
会侵入电缆内部，使纸绝缘性能下降
2.电缆的预留量表中有一个波形，交叉，松弛的2。5%的增加量，请问大家是不
是室外架空的电缆才取这个增加量，导管和墙上卡设 的是否也增加？
电缆敷设的附加长度
序号 项目 预留长度(附加) 说明
1 电缆敷设驰度、波形弯度、交叉2.5%按电缆全长计算
2 电缆进入建筑物 2.0m规范规定最小值
3 电缆进入沟内或吊架时引上(下)预留 1.5m规范规定最小值
4 变电所进线、出线 1.5m规范规定最小值
5 电力电缆终端头 1.5m检修余量最小值
6 电缆中间接头盒两端各留2.0m 检修余量最小值
7 电缆进控制、保护屏及模拟盘等 高+宽按盘面尺寸
8 高压开关柜及低压配电盘、箱 2.0m盘下进出线
9 电缆至电动机0.5m从电机接线盒起算
电缆计算规则
电缆工程工程量计算规则一、项目直埋电缆的挖、填土（石）方，除特殊要求外,可按下表计算方量:电缆根数1~2每增一根0.450.153二、电缆沟盖板揭、盖定额，按每揭盖一次以延长米计算，如又揭又盖，则按两次计算。
三、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度。
1、横穿道路，按路基宽度两端各加2m。
2、垂直敷设时管口离地面加2m。
3、穿过建筑物外墙时,按基础外缘以外加2m。
4、穿过排水沟,按沟壁外缘以外加1m。
四、电缆敷设定额及其相配套的定额中均未包括主材（又称装置性材料），另按设计和工程量计算规则加上定额规定的损耗计算主材费用。
五、电缆保护管埋地敷设时，其土方量有施工图注明的，按施工图计算；无施工图的一般按沟深0.9m，沟宽按最外边的保护管两侧边缘外各加0.3m工程面计算。
六、电缆敷设按单根延长米计算。
七、电缆敷设长度应根据敷设路径的水平和垂直敷设长度,另加下表规定附加长度:序号项目预留长度说明1电缆敷设驰度、波形弯度、2.5%按电缆全长计算交叉2电缆进入建筑物内2.0m规范规定最小值3电缆进入沟内或吊架时引1.5m 规范规定最小值上预留4变电所进出线1.5m规范规定最小值5电缆终端头1.5m检修余量6电缆中间头盒两端各2.0m检修余量7高、低压开关柜2.0m柜下进出线说明:电缆附加及预留长度是电缆敷设长度的组成部分,应计入电缆长度工程量之内。
八、电缆终端头及中间头均以“个”为计量单位。
一相根电缆按两个终端头，中间头设计有图示的，按图示确定，没有图示，按实际计算。
九、未按电缆头标准制作时，只能按焊（压）接线端子计算工程量。
十、配线、配管1、各种开关、柜、板：高+宽。
2、单独安装（无箱、盘）的铁壳开关、闸刀开关、起动器、母线槽进出线盒等预留0.3m。
3、由地平管子出口引至动力按线箱预留1m。
4、电源与管内导线连接（管内穿线与软、硬母线接线头）预留1.5m。
5、出户线预留1.5m。
8第八章 电缆计算规则
第八章电缆说明及工程量计算规则一、本章的电缆敷设定额适用于10kV以下的电力电缆和控制电缆敷设。
定额系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本册第十章有关定额另计工地运输。
二、电缆在一般山地、丘陵地区敷设时,其定额人工乘以系数1.3。
该地段所需的施工材料如固定桩、夹具等按实另计。
三、电缆敷设定额未考虑因波形敷设增加长度、弛度增加长度、电缆绕梁（柱）增加长度以及电缆与设备连接、电缆接头等必要的预留长度，该增加长度应计入工程量之内。
四、本章的电力电缆头定额均按五芯铜芯考虑的，如实际用铝芯电力电缆或芯数与定额不同时，可按实换接线端子材料，双屏蔽电缆头制作、安装人工乘以系数0.88。
五、电力电缆敷设定额均按三芯（包括三芯连地）考虑的，5芯电力电缆敷设定额乘以系数1.3，6芯电力电缆乘以系数1.6，每增加一芯定额增加30％，以此类推。
单芯电力电缆敷设按同截面电缆定额乘以0.67。
截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆定额执行。
截面800-1000mm2的单芯电力电缆敷设按400mm2电力电缆定额乘以系数1.25执行。
240mm2以上的电缆头的接线端子为异型端子，需要单独加工，应按实际加工价计算（或调整定额价格）。
六、电缆沟挖填方定额亦适用于电气管道沟等的挖填方工作。
七、桥架安装：1．桥架安装包括运输、组对、吊装、固定；弯通或三、四通修改、制作组对；切割口防腐、桥架开孔、上管件、隔板安装、盖板安装、接地、附件安装等工作内容。
2.桥架支撑架定额适用于立柱、托臂及其他各种支撑架的安装。
本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不作调整。
3.玻璃钢梯式桥架和铝合金梯式桥架定额均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架定额和铝合金槽式桥架定额。
安装定额端子接线及电缆头答疑
准确名称应该是：有端子外部接线；无端子外部接线；.焊、压接线端子。
有端子外部接线：线头需要有接线端子，一般是锡焊，然后与端子板连接。
无端子外部接线：线头没有接线端子，直接与端子板连接。
.以上两种定额子目适用于2.5~6mm2导线施工。
焊、压接线端子：定额子目适用于10mm2以上导线、电缆施工。
什么情况下套用“端子板外部接线”定额配电箱是组装的，不是成套安装时，可以算，有些地方的卫生间局部等电位也按“端子板外部接线”好，这个在预算中间都是需要套用的，这个定额分为有端子和无端子外部接线分别适用于多芯导线和单芯导线。
你可以查看一下定额的工作内容中间没有导线进入配电箱以后的压接过程，10平方以上的套用焊接、压接端子线的定额，10平方一下的套用有端子和无端子的接线定额。
现在的空开都是插接式的，把空开的螺丝拧开，把先插入，拧拧紧螺丝即可，因此无需计算无端子外部接线，当线超过10mm2时候可以记取压铜接线端子1. 压铜端子与焊铜端子分别什么时候套用？比如：BV-4*10 需要4个接线端子吗？套压铜还是焊铜？BV-4*16呢？回答；BV-4*10 需要4个接线端子，一般采用压铜端子。
2. 电缆是一定要做电缆头吗？那么同时做不做接线端子？比如：yjv-4*95需要8个电缆头？那么还做接线端子吗？是不是电缆只套电缆头子目，不套压（焊）接线端子子目？回答；电缆只套电缆头子目，不套压（焊）接线端子子目，电缆头子目中包括接线端子的安装。
3. 因为成套配电箱没有端子板，所以照明线路BV2*2.5与插座线路BV3*4是不是应该套无端子外部接线？回答；有端子是指软线或多股线，无端子是指硬线。
4. 管内配线=图示尺寸+预留长度，那么进入成套配电箱时是不是要另外计算盘柜配线？回答；不计算盘柜配线。
1. 压铜端子与焊铜端子分别什么时候套用？比如：BV-4*10 需要4个接线端子吗？套压铜还是焊铜？BV-4*16呢？答:小于10mm2多股铜芯线采用焊铜接线端子,大于等于10mm2一般采用压铜接线端子.依题意BV-4*10和BV-4*16采用压铜线接线端子.2. 电缆是一定要做电缆头吗？那么同时做不做接线端子？答:电缆一定要做电缆头,再套定额时因做电缆头时工作内容含有做接线端子,所以不用再套接线端子的制作安装.3. 因为成套配电箱没有端子板，所以照明线路BV2*2.5与插座线路BV3*4是不是应该套无端子外部接线？比如：BV2*2.5有2个无端子外部接线，BV3*4有3个无端子外部接线？答:在套用成套配电箱时,辅材中含接线端子,已包括接线端子,不需在套无端子外部接线.4. 管内配线=图示尺寸+预留长度，那么进入成套配电箱时是不是要另外计算盘柜配线？=盘柜半周长*股数？答:管内配线=图示尺寸+预留长度,进入成套配电箱时不需计算盘柜配线1.有端子接线就是有线鼻子，如10mm电线以上，无端子就是6mm以下，不用线鼻子。

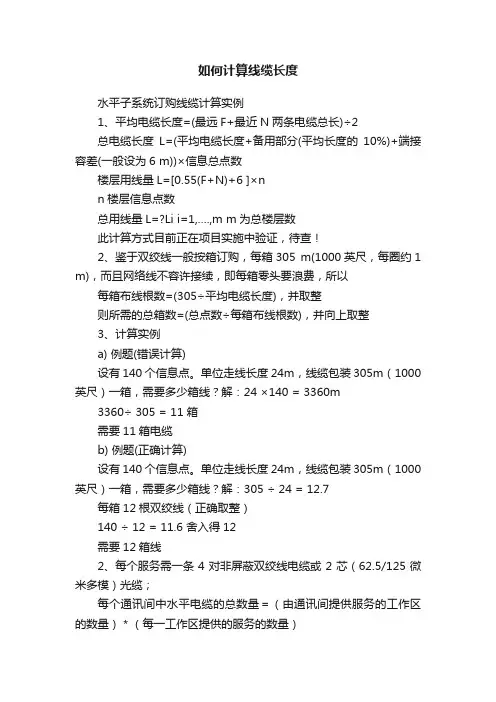

如何计算线缆长度
如何计算线缆长度水平子系统订购线缆计算实例1、平均电缆长度=(最远F+最近N两条电缆总长)÷2总电缆长度L=(平均电缆长度+备用部分(平均长度的10%)+端接容差(一般设为6 m))×信息总点数楼层用线量L=[0.55(F+N)+6 ]×nn楼层信息点数总用线量L=?Li i=1,….,m m为总楼层数此计算方式目前正在项目实施中验证，待查！2、鉴于双绞线一般按箱订购，每箱305 m(1000英尺，每圈约1 m)，而且网络线不容许接续，即每箱零头要浪费，所以每箱布线根数=(305÷平均电缆长度)，并取整则所需的总箱数=(总点数÷每箱布线根数)，并向上取整3、计算实例a) 例题(错误计算)设有140个信息点。
单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：24 ×140 = 3360m3360÷ 305 = 11 箱需要11箱电缆b) 例题(正确计算)设有140个信息点。
单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：305 ÷ 24 = 12.7每箱12根双绞线（正确取整）140 ÷ 12 = 11.6 舍入得12需要12箱线2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（综合布线系统工程设计）3、C=[0。
55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离+ 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。
铜端子和电缆头的区别
定额一般是以三相加接地（即四芯编制的），超过4芯时就要乘以相应的系数了，定额中的电力电缆按三芯考虑，五芯电缆乘以1.3，六芯乘以1.6，每增加一芯增加30%。
答3：一根电缆只需计算2个电缆头，超过250米增加一个中间接头！答4：如果计算接线端子3*35*2*16 要2*3个35mm2接线端子，2*2个16mm2接线端子，（一般不是按照这种方式计算）至计算3*35*2*16本章基价表适用于10kV以下的电力电缆和控制电缆敷设。
基价系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本篇第十章有关项目另计工地运输。
二、电缆在一般山地、丘陵地区敷设时，其基价人工乘以系数1.3。
该地段所需的施工材料如固定桩、夹具等按实另计。
三、本章的电力电缆头基价均按铝芯电缆考虑的，铜芯电力电缆头按同截面电缆头子目乘以系数1.2，双屏蔽电缆头制作安装人工乘以系数1.05，五芯电缆头制安按相应项目基价乘以系数1.05。
四、电力电缆敷设基价均按三芯（包括三芯连地）考虑的，5芯电力电缆敷设基价乘以系数1.3；6芯电力电缆乘以系数1.6，每增加一芯基价增加 30%，以此类推。
单芯电力电缆敷设按同截面电缆基价乘以系数0.67。
截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆项目执行。
240mm2以上的电缆头的接线端子为异型端子，需要单独加工应按实际加工价计算（或调整基价价格）。
五、电缆沟挖填方基价亦适用于电气管道沟等的挖填方工作。
5.压接线端子和电缆头制作的区别？答：电缆头制作是电缆终端与开关相连适用的。
压接端子是BV线一类的线和开关相连时使用。
电缆也需要压端子，但是压端子包含在电缆头制作中，之所以用电缆头是为了防水防潮的。
而BV线不需要防水防潮，所以只压端子。
6.吊杆式荧光灯和吊链式荧光灯安装子目里包括了吊下来那截管子和线的材料呢？答：已经包含了吊杆和吊链，这些材料是和灯具一起供应的。
安装定额端子接线及电缆头答疑
之迟辟智美创作准确名称应该是：有端子外部接线；无端子外部接线；.焊、压接线端子.有端子外部接线：线头需要有接线端子，一般是锡焊，然后与端子板连接.无端子外部接线：线头没有接线端子，直接与端子板连接..以上两种定额子目适用于2.5~6mm2导线施工.焊、压接线端子：定额子目适用于10mm2以上导线、电缆施工.什么情况下套用“端子板外部接线”定额配电箱是组装的，不是成套装置时，可以算，有些处所的卫生间局部等电位也按“端子板外部接线”好，这个在预算中间都是需要套用的，这个定额分为有端子和无端子外部接线分别适用于多芯导线和单芯导线.你可以检查一下定额的工作内容中间没有导线进入配电箱以后的压接过程，10平方以上的套用焊接、压接端子线的定额，10平方一下的套用有端子和无端子的接线定额.现在的空开都是插接式的，把空开的螺丝拧开，把先拔出，拧拧紧螺丝即可，因此无需计算无端子外部接线，当线超越10mm2时候可以记取压铜接线端子1. 压铜端子与焊铜端子分别什么时候套用？比如：BV4*10 需要4个接线端子吗？套压铜还是焊铜？BV4*16呢？回答；BV4*10 需要4个接线端子，一般采纳压铜端子.2. 电缆是一定要做电缆头吗？那么同时做不做接线端子？比如：yjv4*95需要8个电缆头？那么还做接线端子吗？是不是电缆只套电缆头子目，不套压（焊）接线端子子目？回答；电缆只套电缆头子目，不套压（焊）接线端子子目，电缆头子目中包括接线端子的装置.3. 因为成套配电箱没有端子板，所以照明线路BV2*2.5与插座线路BV3*4是不是应该套无端子外部接线？回答；有端子是指软线或多股线，无端子是指硬线.4. 管内配线=图示尺寸+预留长度，那么进入成套配电箱时是不是要另外计算盘柜配线？回答；不计算盘柜配线.1. 压铜端子与焊铜端子分别什么时候套用？比如：BV4*10 需要4个接线端子吗？套压铜还是焊铜？BV4*16呢？答:小于10mm2多股铜芯线采纳焊铜接线端子,年夜于即是10mm2一般采纳压铜接线端子.依题意BV4*10和BV4*16采纳压铜线接线端子.2. 电缆是一定要做电缆头吗？那么同时做不做接线端子？答:电缆一定要做电缆头,再套定额时因做电缆头时工作内容含有做接线端子,所以不用再套接线端子的制作装置.3. 因为成套配电箱没有端子板，所以照明线路BV2*2.5与插座线路BV3*4是不是应该套无端子外部接线？比如：BV2*2.5有2个无端子外部接线，BV3*4有3个无端子外部接线？答:在套用成套配电箱时,辅材中含接线端子,已包括接线端子,不需在套无端子外部接线.4. 管内配线=图示尺寸+预留长度，那么进入成套配电箱时是不是要另外计算盘柜配线？=盘柜半周长*股数？答:管内配线=图示尺寸+预留长度,进入成套配电箱时不需计算盘柜配线1.有端子接线就是有线鼻子，如10mm电线以上，无端子就是6mm以下，不用线鼻子.2、单芯导线截面积在6mm2以内者，计算无端子外部接线，超越6mm2时，视为截面较年夜，计算焊（压）接线端子或者压铜接线端子（通常情况下用压铜接线端子）.3、多芯导线截面在6mm2以内者，计算有端子外部接线，超越6mm2时，视为截面较年夜，计算焊（压）接线端子或者压铜接线端子（通常情况下用压铜接线端子）4、接线端子的材质必需与导线材质相同.5、10mm单芯及以下或2.5mm多芯及以下的铜导线套用外部无端子接线，而16mm的单芯或4mm的多芯铜导线套用压接端子的子目.但由于有的现场16mm的导线压接端子后难以放入塑壳开关，所以仅计其零线压接端子，地线和火线计为外部无端子接线.实际做法的区别就是接线过程中是直接连接还是通过第三方导电资料连接.1、电缆终端头是怎么计算个数的？我知道是一根两个，可是预算里电缆都是按米计算的，这一根怎么个算法我就不知道了……谢谢！举个例子：高压配电柜AA1(2200*1000*600)的WL1回路到事故照明配电箱ALE(550*550*250)为NHYJV5*10的电缆，高压柜距地0.2m，事故照明箱距地1.6m，两箱之间水平长度为10m，电缆两边各一个电缆头，每个电缆头根据定额规定预留1.5米，则这条回路的总长度：2、户内热缩式电缆终端头和户外热缩式电缆终端头有什么区别？无论是热缩或是冷缩都有户外和户内式.热缩在装置时需要用高温喷枪,而冷缩则不需要.它们所使用的场所有时可以混用.冷缩电缆终端更多的是使用在高档场所或是电压较高的处所.同样的型号价格也比热缩多一到二倍.3、电缆套定额怎么计算？比如vv4*240+1*120 套定额时是依照单芯还是单芯的总和数值套用如果是VV3*240+1*120的与VV4*240+1*120的套用相同定额吗最佳谜底为例套用定额相同，只是VV4*240+1*120电缆敷设定额子目单价需要*1.3（因为定额是依照铝芯电缆考虑的），电缆头子目单价应*1.2*1.2(第一个是铝变铜，第二个是3芯变5芯），固然主材费是分歧的这你是知道的定额说明四、本章的电力电缆头项目均是按铝芯电缆考虑的，铜芯电力电缆头按同截面电缆头项目人工、资料、机械乘以系数1.2，双屏蔽电缆头制作、装置人工乘以系数1.05.五芯电缆头制安按同截面三芯电缆头制安项目乘以系数1.2.五、电力电缆敷设项目均按三芯(包括三芯连地)考虑的，五芯电力电缆敷设项目人工、资料、机械乘以系数1.3，六芯电力电缆乘以系数1.6，每增加一芯项目人工、资料、机械增加30％，依此类推.单芯电力电缆敷设按同截面电缆项目乘以系数0.67.截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆项目执行.截面800mm2以上的单芯电力电缆敷设按400 mm2电力电缆项目人工、资料、机械乘以系数1.25.240mm2以上的电缆头的接线端子为异型端子，需要独自加工，应按实际加工价计算(或调整价格).电缆知识型号含义0224 电缆知识型号含义型号含义：R－连接用软电缆（电线），软结构.V－绝缘聚氯乙烯.V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）.S－双绞型.A－镀锡或镀银.F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产物类别代号，指分支电缆.将要公布的建设部标准用FZ暗示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 7551(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 7551S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5mm 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽ZR: 阻燃 R: 软线 S:双绞线型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格暗示法的含义：规格采纳芯数、标称截面和电压品级暗示：①单芯分支电缆规格暗示法：同一回路电缆根数＊（1*标称截面）， 0.6/1kV，②多芯绞合型分支电缆规格暗示法：同一回路电缆根数＊标称截面， 0.6/1kV，③多芯同护套型分支电缆规格暗示法：电缆芯数×标称截面T，如：4×25T完整的型号规格暗示法：因为分支电缆包括主干电缆和支线电缆.而且两者规格结构分歧，因此有两种暗示方法：这种方法在设计时尤为简明，可以方便地暗示出支线规格的分歧这种方法比力直观，但仅限于支线电缆为同一种规格的情况，无法暗示支线的分歧规格：由于分支电缆主要由于1kV高压配电系统，因此，其额定电压0.6/1kV在设计标注时，可以省略.产物型号中拼音字母所代表的意义（无括号的字）A：（聚）胺（脂），安（装），铝塑料护套（Alpeth）B：扁，半，编（织），泵、布、（聚）苯（乙烯），玻（璃纤维），补，平行C：车、醇、采（掘机）、瓷、重（型），船用，蓄电（池），磁充，偿，（黄腊）绸，（三）醋（酸薄膜），自承式D：带，（不）滴（流），灯，电，（冷）冻（即耐寒），丁（基橡皮），镀E：二（层），野（外），对称结构（代号），乙（丙橡皮）（EPR）F：（聚四）氟（乙烯），分（相），非（燃性），飞（机），泡沫聚乙烯（YF）G：钢、沟、改（性漆）、管、高（压）H：合（金），环（氧漆），焊、花、通讯电缆（用途代号），H（H型，即分相屏蔽结构），寒J：绞、加（强），加（厚），锯，局（用）K：（真）空，卡（普隆），控制，铠装，空心.L：铝、炉、腊（克）、沥（青）、（防）雷、磷M：棉（纱）、麻、母（线）、帽、膜 N：（自）粘（性）、泥（炭）、（高阻）尼（线芯）、尼（龙）、耐火O：同轴（结构代号）P：排、（芯）屏（蔽）、配（线）、贫（泛浸渍，即干绝缘），信号电缆（用途代号）Q：牵（引车）、漆、铅、轻（型）、气、汽（车），高（强度聚乙烯醇缩醛）R：软、人（造）丝、日用（用途代号），（耐）热（化）.S：刷，丝，射频（用途代号），双，钢塑料护层(Stalpeth)，低烟无卤阻燃护套T：铜、梯、特、通、陶、电梯、探U：矿、棉（指石棉），矿用（用途代号）V：（P）V（C）（聚氯乙烯）W：（地球）物（理）、皱纹护套、无（磁性）、（耐高）温、（野）外、石油（用途代号）X：橡（力缆）、聚酰胺、橡（皮绝缘）Y：硬，园，油，氧，（耐）油，移动（用途代号），聚乙烯，压Z：（聚）酯，纸，（电）钻，中型，综（合）YJ：交联聚乙烯绝缘P2：铜带屏蔽ZRK：系列代号，暗示阻燃型控制电缆RG59与SYV755有什么区别RG59在我们国家简称SYWV754（也就是物理发泡同轴电缆）他的外径在小点！RG属于视频同轴电缆， SYV属于射频同轴电缆。
电缆工程计算规则
电缆工程计算规则
一、电缆布置计算
1.计算规则
电缆布置计算由以下几个方面组成：
（1）计算单位电缆头部特性，如电流、额定电压、额定载流量、绝
缘厚度、绝缘外径等；
（2）根据既定标准，计算所需行距、抗干扰能力及电缆滑移及自愈、抗老化能力，并计算电缆之间的间距；
（3）根据电缆的组合、布置方式及公差要求，进行各种接续，如端
子接头、接地线接头等；
（4）该方案下的电缆数量估算，以及按每种类型电缆的规格、长度
等计算电缆长度：
（5）配管及固定方式（材料等）的设计和计算；
（6）根据电缆布置方案，计算预期的电热效果（总长、局部温度），以及采用的绝缘材料或接头能否满足电热要求。
二、电缆牵引计算
电缆牵引计算也可称为铰链计算，它是一种用于计算电缆牵引力的工
程计算，它由以下几个方面组成：
（1）计算电缆牵引力幅值。
根据标准要求，计算出每条电缆牵引力
幅值及牵引力均衡系数；
（2）计算牵引拉力的数值及分布情况。
根据每个牵引片所受的牵引力，计算出整条电缆牵引拉力，并绘制出牵引拉力的分布情况；。
电缆工程量计算规则
电缆工程量计算规则
电缆工程量计算规则
1.电缆敷设驰度、波形弯度、交叉的预留(附加)长度按电缆全长的
2.5%计算单位为
m/根。
2.电缆进入建筑物的预留(附加)长度为规范规定最小值2.0m,单位为m/根。
3.电缆进入沟内或吊架时引上(下)预留的预留(附加)长度为规范规定最小值 1.5m,单位为m/根。
4.变电所进出线的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
5.电力电缆终端头的预留(附加)长度为检修余量最小值1.5m,单位为m/根。
6.电缆中间接头盒的预留(附加)长度为检修余量最小值
两端各留 2.0m,单位为m/根。
7.电缆进控制、保护屏及模拟盘等的预留(附加)长度按盘面尺寸的高+宽计算,单位为m/根。
8.高压开关柜及低压配电盘、箱的预留(附加)长度为盘下进出线2.0m,单位为m/根。
9.电动机的预留(附加)长度从电机接线盒起算的0.5m计算,单位为m/根。
10.厂用变压器的预留(附加)长度从地坪起算的3.0m计算,单位为m/根。
11、电缆绕过梁柱等增加长度的预留(附加)长度按被绕物的断面实际增加长度计算,单位为m/根。
12.电梯电缆与电缆架固定点的预留(附加)长度为规范规定最小
值每处0.5m计算,单位为m/根。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
电缆头预留规范
电缆头预留规范篇一：电缆敷设预留长度序号项目预留长度(附加) 1 电缆敷设驰度、波形弯度、交叉 2.5%按电缆全长计算 2 电缆进入建筑物 2.0m 3 电缆进入沟内或吊架时引上(下)预留 1.5m 4 变电所进线、出线 1.5m 5 电力电缆终端头 1.5m 6 电缆中间接头盒两端各留 2.0m 7 电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸 8 高压开关柜及低压配电盘、箱 2.0m 9 电缆至电动机 0.5m从电机接线盒起算 10 厂用变压器 3.0m从地坪起算 11 电缆绕过梁柱等按实计算按被绕物的断面情况计算增加长度 12 电梯电缆与电缆架固定点每处0.5m规范电缆敷设因波形敷设增加长度、弛度增加长度、电缆绕梁（柱）增加长度计算规则，电缆与设备连接、电缆接头等必要的预留长度计算规则。
篇二：线、电缆进箱预留长度及各解释线、电缆进箱预留长度及各解释发布:seoer20 Jun1、电线是管长+箱半周长电缆是管长+箱半周长+1.5电缆敷设预留长度5、电力电缆终端头 1.5米7、电缆进控制屏、保护屏及模拟盘等高+宽进入高压柜、低压配电柜预留2m 低压柜高度一般是高1.6m，宽0.8m 2200*1600*800 电缆预留柜 800*2200*600或1000*2200*800进入控制箱、模拟盘预留高+宽电缆头到底要不要？我的理解是既然进箱子需要加电缆头，这个预留量就应该有至电机 1.5m电缆敷设的附加长度序号项目预留长度（附加）说明1 电缆敷设驰度、波形弯度、交叉 2.5% 按电缆全长计算2 电缆进入建筑物 2.0m 规范规定最小值3 电缆进入沟内或吊架时引上（下）预留1.5m 规范规定最小值4 变电所进线、出线 1.5m 规范规定最小值5 电力电缆终端头 1.5m 检修与量最小值6 电缆中间接头盒两端各留2.0m 检修余量最小值7 电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8 高压开关柜及低压配电盘、箱 2.0m 盘下进出线9 电缆至电动机 0.5m 从电机接线盒起算10 厂用变压器 3.0m 从地坪起算11 电缆绕过梁柱等增加长度按实计算按被绕物的断面情况而定加长度12 电梯电缆与电缆架固定点每处0.5m 规范最小值具体情况具体分析，我都没给过，施工单位也没要过,实际情况进柜算半周长已经足够了。
电力电缆的工程量计算，这次知道如何计算了！
电力电缆的工程量计算，这次知道如何计算了！
造价如果你不能做到面面都细致，但至少不能在造价高的项目上漏项，比如常见电力电缆，一米的造价就好几百。
所以造价要想做的轻松做的好，要把握一点：不要抓了芝麻丢了西瓜。
依据规范做造价--电力电缆的手工算量。
电缆算量时，一定要加上附加和预留的长度。
造价中遇到的电缆，需计算电缆头的常见有两类：电力电缆和控制电缆。
下面介绍一下电力电缆的手工算量：
一条电力电缆从室外埋地0.8m，至室内墙壁上的配电箱（500*350*220），假设电缆从室外至室内配电箱底部的水平和竖值长度为100m。
按规范计算这条电力电缆的工程量。
工程量=100+100*0.025+2+1.5+1.5+（0.5+0.35）=108.35m
注意上表：电力电缆的终端头是要计算1.5m的预留的，这是与控制电缆终端头的区别。
