3.牛顿式反射望远镜与赤道仪的装配、调试与修理
望远镜的组装PPT课件
思考题
将望远镜倒转，即以目镜组为物镜，物镜为目镜， 可否作为显微镜？会有什么问题？
将一显微镜倒置使用，会出现什么现象？
显微镜、望远镜的设计与组装
青岛大学物理实验教学中心
主要内容
1. 实验目的 2. 实验仪器 3. 实验原理 4. 实验内容 5. 思考题
实验目的
1. 通过实验掌握望远镜、显微镜的基本原理； 2. 设计组装望远镜及显微镜 3. 测量自组望远镜和显微镜的放大率
实验仪器
望远镜实验 光学平台，标尺，物镜，目镜，二维架，二维 平移底座，三维平移底座等。
1
2
S
3 M1
45 Lo
7 Le
8
9
B
F0
Fe
16
15
14
13
24cm
M2 12 11
12.毫米尺：l=30 mm 10
13.二维平移底座：SZ-02
14.二维平移底座：SZ-02
15.升降调节座：SZ-03
16.通用底座：SZ-04
17.白光源：GY-6A
实验内容
自组显微镜 1. 按光路图布置各器件，目测调至共轴。 2. 调节光源，微尺，物镜和目镜之间的距离，在显微镜 系统中得到清晰的放大的微尺的像。 3. 在目镜之后置一与主光轴成45°角的平玻璃板（半透半 反），距此玻璃板25cm处置一白光源照明的毫米尺; 4. 测量显微镜的放大率：通过显微镜能看到微尺的放大 像，这个像与半透半反镜所成的标尺的像在同一平面 上，从这两个像的大小之比求得显微镜的放大率。 5. 测量物镜与目镜之间的距离，并比较显微镜的测量放 大率与计算放大率。
自组望远镜
1. 标尺 3. 二维架: SZ-07 5. 二维架: SZ-07 7. 二维平移底座：SZ-02

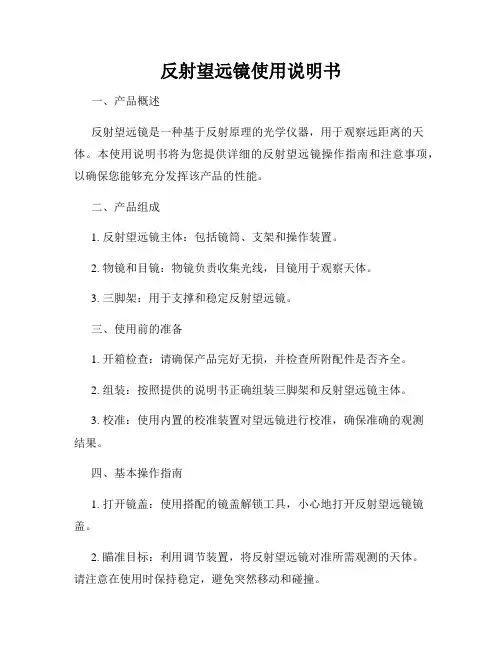

反射望远镜使用说明书
反射望远镜使用说明书一、产品概述反射望远镜是一种基于反射原理的光学仪器，用于观察远距离的天体。
本使用说明书将为您提供详细的反射望远镜操作指南和注意事项，以确保您能够充分发挥该产品的性能。
二、产品组成1. 反射望远镜主体：包括镜筒、支架和操作装置。
2. 物镜和目镜：物镜负责收集光线，目镜用于观察天体。
3. 三脚架：用于支撑和稳定反射望远镜。
三、使用前的准备1. 开箱检查：请确保产品完好无损，并检查所附配件是否齐全。
2. 组装：按照提供的说明书正确组装三脚架和反射望远镜主体。
3. 校准：使用内置的校准装置对望远镜进行校准，确保准确的观测结果。
四、基本操作指南1. 打开镜盖：使用搭配的镜盖解锁工具，小心地打开反射望远镜镜盖。
2. 瞄准目标：利用调节装置，将反射望远镜对准所需观测的天体。
请注意在使用时保持稳定，避免突然移动和碰撞。
3. 调整焦距：根据观察距离和天体特征，使用对焦装置调整合适的焦距，以获得清晰的图像。
4. 观测和记录：通过目镜观测天体，并使用配套设备进行记录和测量。
五、使用注意事项1. 使用环境：请避免在高温、潮湿或恶劣的环境中使用反射望远镜，以保证其正常运行和寿命。
2. 保护镜面：禁止用手或其他物品触摸望远镜物镜和目镜，以免刮伤或弄脏镜面。
3. 镜筒收纳：使用后，请将反射望远镜收入标配的防尘袋或盒子中，以防尘、水或碰撞造成损坏。
4. 清洁维护：只能使用专用的光学清洁液和布进行清洁，并小心避免碰撞或大力扭转。
六、故障排除1. 图像模糊：请检查是否镜面受到污染，如有需要，请使用专用清洁布进行清理。
2. 焦距调整困难：请检查对焦装置是否卡住或松动，如有需要，请保持合适的力度进行调整。
3. 视野偏移：请检查支架是否稳定，镜筒是否与三脚架连接良好，如有需要，请重新校准或调整。
七、维修与保养1. 维修：如出现严重故障，请联系售后服务中心或专业维修人员进行处理，禁止私自拆解。
2. 保养：定期使用干净的布进行擦拭，避免使用化学清洁剂或尖锐物品接触。
EQ3M中文
1.取出已安装好的三脚架。
2.3.松开赤道仪上的锁紧管，将赤道仪装在三脚架顶部， 再拧紧锁紧管。
4.把天文镜管装在赤道仪上。
5.把附件托盘装在三脚架上。
松开三脚架大小管连接处的锁紧钮，调整三脚架至 所需高度再旋紧锁紧钮。
安 装 说 明挂钩固定架锁紧螺母注意：不要用眼睛或天文镜直接观看太阳，因为 这样都会伤害眼睛，严重的会导至眼盲。
8. 把重锤装在赤道仪上。
9. 把赤经微调软轴装在赤道仪上10. 把赤纬微调软轴装在赤道仪上6.取出红点发光电子寻星镜并松开两个旋钮。
7.将寻星镜下面的夹板顺着天文镜管上的寻星镜支架上的燕尾槽滑入，并拧紧右方的两个旋钮。
11.使用时打开前后的盖子，不用时盖上保持镜头的清洁。
12.反射镜上有一个黑点，是一个光轴校正的参照点而不是缺陷。
请看第八页。
13.把弹簧绳的螺丝拧进MOUNT.14.X驱动器上的孔对准MOUNT的突出的杆，把X驱动器装到MOUNT上。
15.把X驱动器的黄铜色齿轮对准MOUNT上蜗轮的 齿轮，再拉弹簧绳，把弹簧绳的另一头的弹簧钩在X驱动器的钩上。
16.调好后，拧紧X驱动器上的制紧螺丝。
17.打开电池盒的盖子，再把电池装在电池盒里面。
18. 电池盒的盖子。
11111盖上19. 把电池盒的电源线的另一头 插在X驱动器上。
20. 打开电池盒上的开关。
1目镜F20mm F6mm3倍增倍镜前F640mm x 120mm 天文镜管电子红点寻星镜目镜后赤纬微调软轴赤经微调软轴平衡锤赤道仪锁紧管三脚架脚架锁紧钮地脚钉附件托盘1X驱动器弹簧绳电池盒赤道仪的使用说明首先将天文镜指向正北方，将天文镜俯仰至当地城市的纬度（例如广州23度），这时北极星应在天文镜视场内。
用赤经微调软轴将赤经指针调到指向刻度盘上02h 31m 51s，用赤纬微调软轴将赤纬指针调到指向刻度盘上+89 15 51"。
以北极星作为基准，此时调动赤经、赤纬微调软轴将指针指向要找的下一颗的赤经、赤纬刻度盘上，要找的星就在天文镜视场内了。
天协讲座：天文望远镜与望远镜组装知识
伽利略望远镜光路图
开普勒望远镜光路图
用于天文的折射式望远镜物镜有三种：
双透镜物镜
可以对特定的波长完全消除位置色差，其余的波长也相应减小。 通常口径不能太大，1/15左右。太大会引起因为消色差改正后的物镜像模糊。 双透镜经过一定设计不但可以消除色差，还可以消除彗差和球差。
三透镜物镜
(a)库克三块型 (b)蔡斯B型
主焦点系统：视场特别小，适于做单颗星的分光和测光工作，反射引起光的损失少，适 于做小视场的暗弱天体。 卡塞格林系统：最常使用的天文望远镜系统。相对口径小，因此扩大了视场。可以安置 较大的终端设备。当平面镜改变方向，就可使位于不同位置的终端设备处于工作状态。 R-C系统：主镜是凹的旋转双曲面镜，副镜是凸的旋转双曲面镜，这种系统无色差、 球差、彗差，且满足齐明条件。有较好的像质和较大的视场。但像场是个曲面，要采 用弯曲底片以消除场曲。而且为其主镜是双曲面，所以去掉副镜，直接在主焦点处工作 时是有球差的，必须在焦点前加像场改正透镜。 折轴系统：大型反射望镜经常设有折轴系统，当望远镜跟随天体做周日运动时，最后 获得的星象位置并不移动，从而可以安放不随望远镜移动的大型设备。
但是~~~~~
• 1.放大率越高，成的像越大，其单位面积的亮度 就会越低，成像就会变得越暗。 • 2.由于口径定了，分辨率就定了，更高的放大率 并不能获得更高的分辨率（可以这样理解：两颗 靠得很近的星看起来就像一颗，提高放大率以后， 它们看起来还是一颗，只不过象变得更大了而 已）。 • 3.过高的放大率会放大大气抖动的影响，如果大 气稳定度不高，观测目标就会非常抖。 • 4.放大率越大视场会越小。
对极轴的原因
• 指向天极的轴叫做赤经轴， 望远镜围绕赤经轴转动， 即可追踪天体的东升西落。 与赤经轴垂直的轴叫做赤 纬轴，理论上如果你的赤 经轴方向比较精确的指向 了北天极，那么当找到一 个天体后，赤纬轴就可以 锁死了，因为跟踪天体不 需要在赤纬方向有任何转 动。
赤道仪用法
赤道仪用法赤道仪（theodolite）是一种测量和测量角度的仪器，通常用于土木工程、建筑工程、地质勘探和天文观测等领域。
赤道仪具有高精度和可靠性，可以用来测量水平角和垂直角，以及测量地表特征的位置和坐标。
赤道仪的用法涉及到安装、校准、观测和记录。
本文将介绍赤道仪的基本用法和操作步骤，以帮助用户正确、高效地使用这一重要的测量仪器。
一、赤道仪的安装赤道仪通常由三脚架、仪器支架、望远镜和水平圈等部件组成。
在安装赤道仪时，需注意以下几个方面：1. 选择平整的地面作为安装基础，确保三脚架能够稳固支撑赤道仪。
2. 将赤道仪的三脚架放置在地面上，根据实际需要调节三脚架的高度和水平度，使其稳固水平。
3. 将赤道仪仪器支架安装在三脚架上，并确保仪器支架与三脚架连接紧密、稳固。
4. 调节望远镜的焦距和清晰度，以便观测时获得清晰的图像。
二、赤道仪的校准赤道仪校准是确保测量精度的关键步骤，通常包括水平校准和垂直校准两个方面。
1. 水平校准- 使用水平仪或水平圈检查赤道仪的水平度，通过调节三脚架和仪器支架，使其在水平面上保持平衡和水平。
2. 垂直校准- 通过调节望远镜的垂直轴，使其垂直于水平面，同时使用垂直圈或者水平仪进行校准，确保仪器的垂直度。
校准完成后，赤道仪即可用于进行精确的角度测量和观测工作。
三、赤道仪的观测赤道仪的观测通常涉及到测量水平角和垂直角，以及测量目标的方位和高度等。
1. 测量水平角- 将望远镜对准需要测量的目标，通过水平圈和望远镜的刻度，读取水平角的数值，可以通过旋转赤道仪的水平轴进行准确的测量。
2. 测量垂直角- 在水平角确定后，通过调整望远镜的垂直轴，使其指向目标，并读取垂直角的数值，这样可以获得目标的高度和仰角等信息。
四、赤道仪的记录与处理观测完成后，需要将测量数据记录下来，并进行处理和分析。
通常可以采用测量笔记和电子表格等方式进行记录，同时根据不同的测量任务，进行数据处理和计算，得出最终的测量结果。

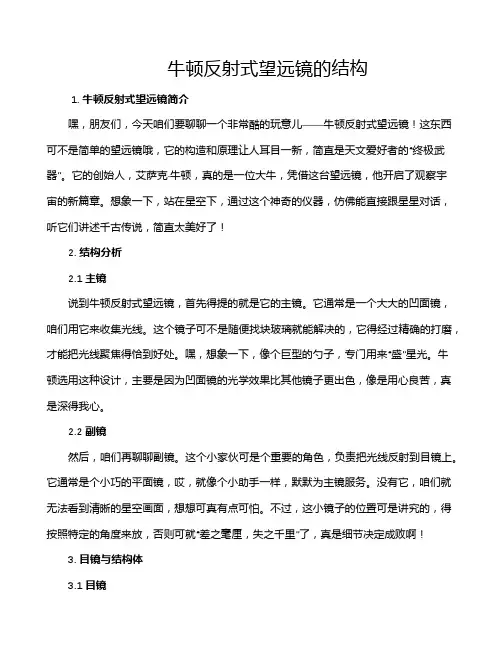

牛顿反射式望远镜的结构
牛顿反射式望远镜的结构1. 牛顿反射式望远镜简介嘿，朋友们，今天咱们要聊聊一个非常酷的玩意儿——牛顿反射式望远镜！这东西可不是简单的望远镜哦，它的构造和原理让人耳目一新，简直是天文爱好者的“终极武器”。
它的创始人，艾萨克·牛顿，真的是一位大牛，凭借这台望远镜，他开启了观察宇宙的新篇章。
想象一下，站在星空下，通过这个神奇的仪器，仿佛能直接跟星星对话，听它们讲述千古传说，简直太美好了！2. 结构分析2.1 主镜说到牛顿反射式望远镜，首先得提的就是它的主镜。
它通常是一个大大的凹面镜，咱们用它来收集光线。
这个镜子可不是随便找块玻璃就能解决的，它得经过精确的打磨，才能把光线聚焦得恰到好处。
嘿，想象一下，像个巨型的勺子，专门用来“盛”星光。
牛顿选用这种设计，主要是因为凹面镜的光学效果比其他镜子更出色，像是用心良苦，真是深得我心。
2.2 副镜然后，咱们再聊聊副镜。
这个小家伙可是个重要的角色，负责把光线反射到目镜上。
它通常是个小巧的平面镜，哎，就像个小助手一样，默默为主镜服务。
没有它，咱们就无法看到清晰的星空画面，想想可真有点可怕。
不过，这小镜子的位置可是讲究的，得按照特定的角度来放，否则可就“差之毫厘，失之千里”了，真是细节决定成败啊！3. 目镜与结构体3.1 目镜接着咱们来谈谈目镜。
目镜的作用就是让我们能清晰地看到反射出来的图像。
其实它就像是个放大器，把远处的星星拉得近近的，简直让人感受到一种“星星触手可及”的奇妙感觉。
很多人以为目镜就是个普通的玻璃片，但实际上，好的目镜能够减少畸变，让星星的样子保持真实。
想要用牛顿望远镜看清那些遥远的星系，这个小玩意儿绝对是必不可少的。
3.2 结构体最后，咱们来看看整个结构体。
牛顿反射式望远镜的机身一般都是用金属或木头制作的，造型也各不相同，有的简洁大方，有的则炫酷得像是未来科技产物。
整体设计考虑到了便携性，方便天文爱好者们带着它去各大观星地。
不过，要想用好这台望远镜，还得掌握一些小技巧，比如调整好焦距、稳定好支架，这样才能真正“登高望远”，欣赏到星空的美丽。
让我们去“追星”——小记威信GP2赤道仪的安装和调试
让我们去“追星”——小记威信GP2赤道仪的安装和调试作者：暂无来源：《军事文摘·科学少年》 2015年第2期当我们用天文望远镜看星空时，有时会出现这样的情况：看着看着，星星在天文望远镜中就“失踪”了。
星星丢了当然不行。
那怎样才能把它们牢牢抓住呢？赤道仪就是一个善于追踪星星的“超级猎手”。
下面，我就跟小伙伴们交流一下怎样安装调试赤道仪。
Let’s go！文/北京市海淀区中关村二小六（18）班郭京松2014年9月20号下午，我们一行十人来到河北怀来小南辛堡镇进行深空天体的拍摄活动。
在现场，带队朱戈雅老师指导我们学会了如何使用学校新购置的威信GP2赤道仪。
下面大家就来看看吧。
给“猎手”找合适位置第一步，打开三脚架的三条支腿，选择好适当高度放到地面，利用指北针找到北，就可以安装赤道仪了。
第二步，利用赤道仪上自带的水平仪查看赤道仪是否水平。
第三步，把天文望远镜安装到赤道仪上。
调试“猎手”赤道仪的调试（一）调平衡由于带动赤道仪所用的电机驱动电压是12伏，电机功率很小，如果不平衡就不能带动沉重的天文望远镜。
（二）调极轴1.调极轴仰角要根据观测地的北极高度来调整赤道仪的极轴仰角（赤道仪的极轴仰角刻度盘在靠近三脚架的位置上。
如上图所示）。
2.调极轴水平方向的位置先用指北针找到北极方向，把极轴翘起的一头尽量对准北方，让极轴中的寻星镜(极轴镜)大致对准北极星位置。
3.调极轴分划板的位置（1）调地理位置（2）调日期和时间关于极轴镜的调试也要注意方法，由于篇幅的关系不在这里详细介绍了。
调好赤道仪，我开始寻找拍摄目标—仙女座大星系M31，先尝试拍了几张，从中选出一张最好的照片，参考它的曝光参数来设定最终曝光参数，连拍至深夜。
快来看看我拍的星体M31吧！。
星达sky-watcherEQ1-EQ2 望远镜使用说明
赤纬微调 巴洛镜 目镜
（反射式望远镜）
目镜 巴洛镜 90°棱镜 ห้องสมุดไป่ตู้折射式望远镜和马卡镜）
图g
对焦
缓缓转动调焦手轮，直到目镜中的影像变得最清晰。由于温度等 外在因素的作用，望远镜在使用一段时间往往需要重新调焦。绝 大多数的情况下，更换目镜或者增加巴洛镜时都需要重新对焦。
对极轴
对极轴的目的是让赤道仪发挥出其能追踪天体的特点。对极轴就
图17
安装附件托盘（图16） 1/将附件托盘置于三脚架撑开后的连接支座上，然 后将图中对应位置的锁紧螺钉锁上即可。
将赤道仪装上三脚架（图17） 1/将赤道仪置于底座。 2/松开赤道仪极轴仰角锁，然后如图，转动 螺栓将赤道仪的底锁锁上。
望远镜的组装
平衡锤的安装（图18） 1/首先将平衡锤滑到平衡锤杆中间的位置，然后不要锁紧，一手托住平衡锤，另一 手将平衡锤杆拧进赤道仪DEC轴的底部。 2/将平衡锤锁紧。
EQ1赤道仪的使用
图d
EQ1赤道仪极轴可以进行水平极仰角方向的调整，在进
行地面景物观赏的时候，可以直接调整基座及极轴仰角
螺钉来实现望远镜指向的水平-仰角调整。（图d）
赤经锁紧旋钮
另外在完成极轴校准之后，转动赤道仪的赤经和赤纬轴
就可以在天文观测时起作用。当需要大幅度的调整镜筒
指 向 时，可 以 松 开 双 轴 的 锁 紧 螺 钉。一 旦 找 到 目 标 之
图19
微调杆的安装（图19） 1/微调杆的长度是不一样的，建议将长的 那根装 在赤 纬轴（DEC）上，短的装 在 赤经轴（RA）上。 2/将 微调杆 前端的圆 孔套入 赤道仪 RA和 DEC轴涡杆的延长部位，然后锁定。
图18
（短）
（长）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
将镜子装到赤道仪上
将镜筒安放在赤道仪上 段槽内。 移动抱箍位置，使其固 定螺丝对准赤道仪“云 台”上限位孔，拧紧螺 丝。
调赤纬轴平衡： 移动镜筒前后位 置使其平衡。
调节平衡
先调节赤经轴平衡， 再调节赤纬轴平衡。
调赤纬轴平衡：调节 重锤位置使其平衡。
你已经可以开始使用这台望远镜了（如果它是好的 话）。然而做这个教程的真正用意还没有开始。
目镜 干涉环
视 具 体 情 况 而 定 。
目镜接口
太阳滤镜
其余的接环是用来服务于目镜 等的。因为口径的不同需要这 些接环。
不 同 的 望 远 镜 厂 家 提 供 的 接 换 种 类 都 不 一 样 ， 这 个 要
这 套 望 远 镜 提 供 了 品 种 丰 富 的 接 环
电动跟踪前的准备
你需要对准极轴，调好赤经时间，接上 电动机电源。
对准极轴（附言）
如果你的赤道仪很高级，支持GOTO，那么就 可以使用三星校准。 如果你的赤道仪无比高级，带有GPS功能， 么你就可以使用GPS确定极轴方向（赤道仪 己会做这件事的～～） 如过你的赤道仪并没有上述功能，你可以使用 漂移法对极轴。（即通过观察目标星在跟踪时 运动情况调整极轴，使目标星最终不动，比较 麻烦）
调整光轴的最终目标
发烧的调光轴方法
如果你的望远镜高级得无敌，那么你就可以找 一亮星，通过观察它的衍射环，将其调成同心 圆（你需要放得很大，很可能需要CCD之类 的设备）
接下来要知道一些关于目镜端的事
用来调焦的 齿轮
牛顿反射式望远镜的调焦方式是 目镜端调焦，靠伸缩目镜镜筒来 完成。
对应的齿条。
目镜和目镜端的接环们
小记（二）
脱落的斜镜装配完成。 光轴调整完成。 清理了镜筒及镜面。
注意！
对待望远镜要温柔 洗望远镜应使用酒精等易挥发洗剂。 望远镜的镜面如果划伤了，可能就需要重新镀 膜了。如果只是有污渍，可以用酒精等洗掉。 要减少对镜面的接触。（因为反射面是镀在外 表面的）
其他
镜面划伤的问题需要找到可行的单位重新镀 膜，故这次没有解决这一问题。 通过原配的太阳滤光片看到的太阳是黄绿色的
你可以继续或者回到目录或者已经心满意足地结 束。
进阶部分——牛顿反射式望 远镜的调试
一、物镜
牛顿反射式望远 镜的物镜是正面 镀膜的凹面镜， 它是通过六颗固 定螺丝固定在底 板上的。由于球 面凹面镜会使得 不同波长的光聚 焦在不同点上， 故现在一般使用 抛物面镜。
物镜底板的装配
在镜筒底部你会看到六 个螺丝孔。其中三个通 的为固定螺丝孔，三个 堵住的为调整螺丝孔。 把螺丝通过物镜底板上 对应螺丝孔与镜筒上固 定螺丝孔，就可以固定 物镜。现在先可以将调 整螺丝粗略拧上。
我们在修理赤道仪
装配起来
研究马达（图 像晃掉了~~） 粘好破损的地方
修理镜子
装物镜
调 光 轴
镜子太脏 了！洗完后 吹吹干~
最终用它可以看到东西了
小记（一）
三脚架一个载物盘固定点由于铆钉断裂而脱 落，我们用胶水粘上了。 三脚架有一条腿无法锁紧。 赤经、赤纬锁的问题解决了。 固定电跟马达的柱子上的氧化膜清除。（原来 比较厚使马达无法安装） 电跟马达需要用2号电池，但用交流电变压器 的尝试成功了。（此马达适应能力极强，注意 它的电压范围）
原理
要想得到的像清 晰，那么必须要让 物镜被斜镜反射后 的的焦点在目镜焦 点处。由于目镜焦 点不可更改（一定 在中轴线上），故 我们要调整物镜与 斜镜。
摘下目镜， 往里面看： 斜镜、物 镜、目镜口 明显不在同 心。
调成这样 就比刚才 好得多。 终极目标 就是同心 圆（斜镜 可能需要 稍往右偏 一点。
通过它所拍的照片
透过3.8巴德膜
Canon EOS 450D ISO200 1/100
END
杭高天文台 课题组 2008年12月
然后在观测中，你就可以先用寻星镜找到 目标了。
寻星镜的放大倍率比主镜小得多，所以用它寻 找目标会比较方便。 把目标天体放在寻星镜十字中央，你就可以在 主镜中看到你想要的东西了。（看不到的话尝 试调焦一下，还不行的话说明同轴不准，重新 调一下吧）
总述
刚拿到这个镜子时各部分是基本零散的。 经过维修镜子能用了，且效果不太差。（镜面 有划伤，但成像质量还过得去。
斜镜光轴的调整
中间的大螺丝是固定螺丝，边上的三 颗小一点的是调整螺丝。稍拧开固定 螺丝（如上左图），然后调整调整螺 丝的前后位置，进行调整（如下左 图）。如果斜镜部分不在中心位 置 ，还可以调整固定斜镜的三颗螺 丝（如上右图） 。
物镜光轴的调整
把固定螺丝拧松一 点，然后调节三颗调 整螺丝的进出，就可 以使物镜角度改变。
调整时间
设置好赤经轴上 的“现在时间”。
如果你是从基础部分跳转而来，现在可以返回
开始跟踪
接上 电源
选择方向 日本货，所以北半 球为“+”，南半球为“”
打开开关
寻星镜与主镜调整同轴
你需要找一个 十字叉目镜装 在目镜端。用 主镜找到一个 景物点，然后 通过6个螺丝调 整寻星镜方向 使景物同样在 寻星镜十字中 心。
二、斜反射镜
胶水涂在镜上内侧
斜镜一般是靠三个 固定爪固定的。有 的（如此款）是靠 两个固定爪加胶水 一点固定的。
两个固定爪
将它固定在镜筒上
你看到三个固定柱了吗？ 三个固定柱是靠三个螺丝 固定的。把它先装上去 吧。
下面是重要的调整光轴的部分
调整光轴是每个类型的望远镜都需要做的一件事。牛 顿反射式望远镜调整光轴时主要调整的是斜镜和物 镜。
对准极轴
一、粗对极轴。 先将极轴对向北方。 然后调节纬度位置，为观测地 纬度位置。
纬度盘
拧开此固定锁
然后通过这个 螺丝调节纬度
对准极轴
二、用极轴镜对极轴
前面我们已经装上了极轴镜。那么如果你想 要跟踪得准一点的话就要使用极轴镜了。 先按粗对极轴的办法把赤道仪放置好，然后 用极轴镜找到北极星并放到十字叉的中心。 就完成了。 当然我们知道北极星并不在北天极中心，所 以如果你要想获得更高的跟踪精度，就要查 得此时北极星与北天极的相对位置，然后把 北天极的位置放到十字叉的中心即可。此步 骤可参考EM-10. 此极轴镜为内置型，所以无法保证极轴镜光 轴与极轴同轴。大多数稍高级的极轴镜会使 用三螺丝固定，此种同轴调法可参照CG-4。
如果主体未装上极轴镜，还要加上这一步
稍好一点的德式赤道仪 都会带有极轴镜。一般 极轴镜都是长管形，伸 入极轴内以螺纹固定。 也有的只提供一个目镜 接口，可以选择十字寻 星目镜装上使用。本赤 道仪极轴镜属于前者。 后者可以参考CG-4赤道 仪（两者都配有）。
单轴驱动马达的解剖图
这只马达是由外壳、 控制电路板、电动 机、控制按钮等组成 的。 连上电源，调好方向 （也有地方是让你选 择观测地所属南北半 球的），打开开关， 电跟就启动了。角速 度数值与地球自转相 同。
进阶技能：牛顿反射式望远镜的调
修理牛顿反射式望远镜小
一、架设赤道仪
首先需要将三脚架架设起来。 示范的赤道仪由三脚架、盛物盘、主体、重锤 杆、重锤、电跟马达等组成。
现架好三脚架再装上赤道仪主体
赤道仪主体与三脚架一般是靠螺丝连 接的
别忘了装上重锤杆
再装上重锤锤杆上 的。
装上马达
马达固定处
齿轮接口
关于电动跟踪的事
装好的赤道仪是这样的
根 据 型 号 的 不 同 装 配 也 会 不 同 ！
接下来需要把“镜子”装到赤道仪上面去
现代的便携式德式赤道仪上一般都会有云台接 口而一些并不太高级的（也有可能是较古老的 款式）的固定方式就不太一样了。云台板式请 参见CG-4等赤道仪。 下面将介绍这种直接固定抱箍的方法。
牛顿式反射望远镜以及赤道仪的装 配、调试与修理
从修理一台望远镜说起
这套望远镜的简介
品牌：Mizar（日本） 望远镜：D=100mm F=600mm 牛顿反射式望远镜 赤道仪：铝合金三脚架，中型 德式赤道仪（配重锤，配极轴 镜，配单轴驱动电动跟踪马 达） 接到修理时不带寻星镜，为演 示需要而装上。
基本技能：架设起一套望远
