八年级上册科学电路探秘检测卷
八上浙教版科学第四章《电路探秘》第3-5节测试卷(试题卷+答案)
本卷分试题卷、答题卷两部分，满分120分，考试时间70分钟班级姓名得分一、单选题(本题共18小题，每小题2分，共36分。
每题只有一个正确选项，不选、多选、错选均不给分。
)1.要使断开的电路中，开关闭合后小灯泡能够发光，在断开处应接入下列文具中的（）A.橡皮B.胶条C.钢直尺D.塑料尺2.如图，要直接测定灯泡L2的电压，在下列几种电路中正确的是（）下列说法中正确的是（）A.导体容易导电，是因为导体中有大量可以自由移动的电荷B.金属导体中电流方向跟自由电子定向移动方向相同C.电荷间相互作用的规律是同种电荷相互吸引，异种电荷相互排斥D.用毛皮摩擦硬橡胶棒，硬橡胶棒带了负电，是由于在摩擦过程中创造了负电荷4. 下列说法中正确的是（）A.导体能导电说明导体内部有多余的电子B.绝缘体不能导电是因为它不能带上电荷C.用手拿着金属棒与毛皮摩擦时，金属棒会带电D.通常情况下，塑料、玻璃、石蜡、空气是绝缘体5.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。
下列处理方法中正确的是( )A.把电流表看成是断路的B.把电流表看成是一个大电阻C.把电压表看成是断路的D.把电压表看成是一根导线6.科技馆内有一个“静电球”，当参观者触摸静电球时，参观者的头发丝便会一根根地竖起，形成“怒发冲冠”的奇妙景象，如图所示．对这个实验有如下描述，其中正确的是（）A.竖起的头发丝带有异种电荷B.“静电球”的表面可能是塑料制成的C.参观者必须站在绝缘板上才能完成实验D.在湿润的环境中完成这个实验会更容易7.根据表中所提供的数据，可以确定适宜制作保险丝的是 ( )金属铅铜铁钨长1m，横切面积1mm2的导线在20℃时的电阻Ω在标准大气压下的熔点/℃328 1083 1535 3410A.铅B.铜C.铁D.钨8. 下列有关说法错误的是（）A.电源能提供电压B.电压是形成电流的原因C.电流是电荷的定向移动形成的D.电路两端只要有电压就一定有电流9.当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫超导体。
浙教版科学八年级上册第四章 电路探秘 单元试卷
浙教版科学八年级上册第四章电路探秘单元试卷一、单选题1.用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引，由此我们可以断定（）A. 甲带正电，乙带负电B. 甲带负电，乙带正电C. 甲带负电，乙不带电或带正电D. 甲带正电，乙不带电或带负电2.通草球是取一种树木———通脱木的茎中的髓削成的。
在物理学中主要作为轻小物体。
如图，在某次静电小实验中，分别用毛皮摩擦过的橡胶棒、丝绸摩擦过的玻璃棒靠近小球，均被吸引，则小球( )A. 带正电B. 带负电C. 不带电D. 带电情况无法判断3.如图所示，闭合开关，灯泡L1、L2都能正常发光，两只电表都有示数。
工作一段时间后，灯泡L2突然熄灭，L1仍然正常发光，两只电表均无示数，则故障可能是（）A. 电流表断路B. L2断路C. 电压表短路D. L2短路4.下列有关“电”的说法正确的是( )A. 摩擦起电的实质是创造了电荷B. 电路两端有电压就一定有电流C. 带电体具有吸引铁、钴、镍的性质D. 电阻中有电流，两端一定有电压5.小明用如图所示的器材探究“影响电阻大小的因素”。
a、b是长度都为1m的镍铬合金丝，a的横截面积小于b的横截面积。
关于此实验，下列说法正确的是（）A. 如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验，实验效果会更好B. 利用此装置只能探究导体电阻大小和横截面积的关系C. 本实验用灯泡的亮暗反应接入电阻大小，说明灯泡的亮暗会影响接入电阻的大小。
D. 为了准确比较两条合金丝的电阻，可在电路中串联一个电流表6.英国知名摄影师凯莱布•查兰最擅长的就是将看不见的科学原理变成艺术，他的作品《回归灯光》系列，使用水果和蔬菜为LED灯供电，让人惊叹不已。
下列有关说法错误的是（）A. 发光二极管是电路中的用电器B. 把水果和蔬菜串联起来可以提高电压C. LED灯在发光时，导线中的电子在做无规则运动D. 水果和蔬菜在这里扮演了“电源”的角色7.如图，小女孩接触静电金属球后，头发都竖起来了。
初中浙教版科学八年级上册第4章 电路探秘 单元测试
八上科学第4章电路探秘综合检测卷请同学们注意：全卷共四大题，总分值100分，考试时间为80分钟。
一、选择题(每题2分，计40分)1.以下关于电流的说法正确的选项是 ······························································· ( )A. 在电路中，电流从电源的正极流向负极B. 在金属导体中，电子的移动方向与电流方向一样C. 只有正电荷的定向移动，才能形成电流D. 只有自由电子的定向移动，才能形成电流2.用塑料梳子在枯燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。
以下说法中正确的选项是 ······················································································ ( )A. 梳子得到了一些电子B. 梳子失去了一些电子C. 梳子失去了一些原子核D. 摩擦创造了电荷3.教室里装有多盏电灯，每多开一盏电灯，那么教室内电路的 ······························ ( )A. 总电阻增大B. 总电压增大C. 总电流增大D. 总电流不变4.四个悬挂着的通草小球，静止时的位置关系如下图，以下说法正确的选项是 ········· ( )A. A球与C球一定带有异种电荷B. B球可能带电，也可能不带电C. B球与D球一定带有同种电荷D. D球可能带电，也可能不带电5.小东在安装如下图的电路装置时，发现导线不够长。
浙教版科学八年级上册电路探秘(4.3--4.5)
电路探秘（ 4.3--4.5）一、单选题（共20题；共30分）1.一个电灯泡，在北方冬季室温下用伏安法测一次电阻，在灯泡正常工作一段时间后再用伏安法测一次它的电阻，结果后一次较前一次测得的灯泡阻值大10倍以上，造成这种差异的原因是（）A.两次测量加在灯两端的电压不同B.两次测量通过灯的电流不同C.两次测量灯丝温度不同D.两次测量室内温度不同2.用实验的方法研究影响电阻大小的因素，老师给同学们提供了以下备选的导线规格，见下表。
你认为对导线选择合理的是（）材料编号长度（m）横截面积（mm2）锰钢合金 a 1 0.5锰钢合金 b 1.5 0.5锰钢合金 c 1 1锰钢合金 d 1.5 1镍铬合金 e 1 0.5镍铬合金 f 1.5 0.5镍铬合金g 1 1A.abcdB.bcfgC.aefgD.cdef3.不考虑温度对电阻的影响，白炽灯的灯丝断了一截，若搭接上后仍能使用，则灯丝的电阻将（）A.增大B.减小C.和原来一样D.都有可能4.有一段均匀导线的电阻是4欧，把它对折后作为一根导线使用，这时它的电阻可能是（）A.1欧B.2欧C.4欧D.16欧5.关于导体和绝缘体，下列说法正确的是（）A.导体中有多余的自由电子，而绝缘体中没有多余的自由电子B.导体对电荷的移动没有阻碍作用，绝缘体对电荷的移动有阻碍作用C.木头始终是良好的绝缘体D.绝缘体在一定条件下可以转化为导体6.物质的物理属性有许多种，制作下列物品利用了物质导电性的是（）A.用水银制作的温度计B.用钢丝制作的弹簧C.用铜丝制作的导线D.用铝合金制作的门窗7.某兴趣小组的同学找来了四种物质，利用如图所示的电路在相同条件下检测其导电性能。
实验观测到的电流表示数和灯泡发光情况记）食盐水酱油醋花生油电流/安0.18 0.15 0.1 0发光情况亮较亮暗不亮A.花生油B.醋C.酱油D.食盐水8.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A. B. C. D.9.小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是（）A.②③B.③④C.①③D.①②第9题图第10题图10.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（）A.S和A接触，P向右移动灯泡变暗B.S和B接触，P向右移动灯泡亮度不变C.S和C接触，P向左移动灯泡变亮D.S和C接触，P无论怎样移动灯泡亮度都不变11.在收音机等电器中，有一种叫电位器的变阻器。
浙教版科学八年级上册第四章电路探秘单元检测

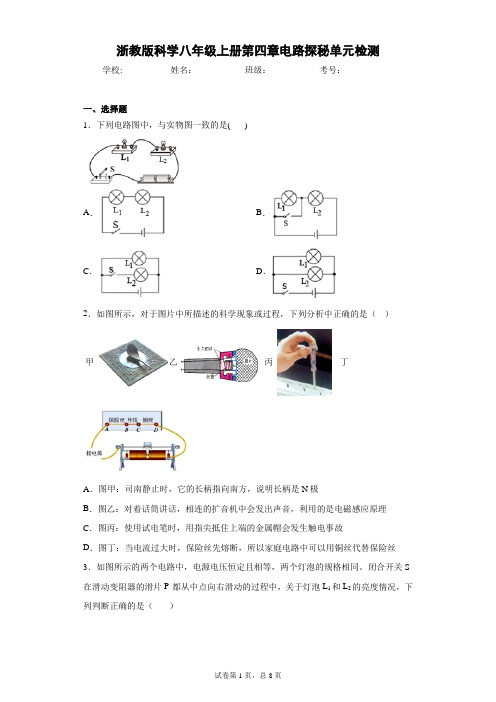

浙教版科学八年级上册第四章电路探秘单元检测学校:___________姓名：___________班级：___________考号：___________一、选择题1．下列电路图中，与实物图一致的是( )A．B．C．D．2．如图所示，对于图片中所描述的科学现象或过程，下列分析中正确的是（）甲乙丙丁A．图甲：司南静止时，它的长柄指向南方，说明长柄是N极B．图乙：对着话筒讲话，相连的扩音机中会发出声音，利用的是电磁感应原理C．图丙：使用试电笔时，用指尖抵住上端的金属帽会发生触电事故D．图丁：当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝3．如图所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。
闭合开关S 在滑动变阻器的滑片P 都从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是（）A．L1和L2都变亮B．L1和L2都变暗C．L2始终比L1亮D．L1始终比L2亮4．将旋钮型变阻器接入电路，使滑片按如图所示方向转动时，小灯泡亮度变亮，则接线柱的连接情况是（）A．b接d B．b接c C．a接d D．a接c5．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，如图所示为说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。
闭合S1、S2，滑片P向左移动，电表的变化情况是( )A．A表和V表示数均变小B．A表和V表示数均变大C．A表示数变小，V表示数变大D．A表示数变大，V表示数变小6．某兴趣小组利用光敏电阻的阻值随光照增强而变小的特性，设计了一个行人监控拍摄装置，如图所示。
R1为光敏电阻，R2为定值电阻，当有行人经过通道挡住光源射向R1的光线时，接在A、B间的拍摄装置就会自动拍摄。
下列对装置的工作原理分析错误的是（）A．通道有人经过时R1的电阻变大B．R1的阻值变小时，装置会自动拍摄C．电路中的电流变小时，装置会自动拍摄D．A、B间电压变小时，装置会自动拍摄7．如下图，电源电压不变，R0为定值电阻，闭合开关S，向左移动滑片P的过程中( )A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数不变，电流表示数变小8．有两只外形相同、灯丝长度相等的灯泡L1和L2，在它们的铭牌上只能看清“ 220V”字样，而看不清它们额定功率的大小．甲、乙、丙三位同学对它们进行了探究；甲同学发现L1的灯丝粗一些，认为L1的电阻小，所以L1的额定功率比L2小；乙同学把两灯串联在同一电路中，发现L2比L1亮，认为L2的额定功率大；丙同学把两灯并联在同一电路中，发现L1比L2亮，认为L1的额定功率大。
八年级上册科学：第4章 电路探秘（4.6-4.7）
参考答案
例1
保护电路
电阻
保持R 1两端电压不变
例7 C
解析：由电路图可知，当闭合开关后，两电阻串联，电压表V 1测R 2两端的电压，电压表V 2测电源电压。
因串联电路的总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电
压表V 2的示数是电压表V 1示数的5倍，即U ＝5U 2，则电阻R 1和R 2两端的电压之比：U 1U 2＝
U －U 2
U 2
＝5U 2－U 2U 2＝41；在串联电路中，电流相等，由U ＝IR 可知，电阻R 1和R 2两端的电压之比等于
R 1和R 2的阻值之比，所以R 1R 2＝U 1U 2＝41。
一、选择题
二、非选择题 16 2∶3
干路电流 5∶2
24 (1)R总＝U/I＝8V/0.1A＝80Ω，R0＝80Ω－20Ω＝60Ω。
(2)受到的压力越大，弹簧的长度越短
(3)模拟电路最大载重时弹簧长度为24cm，20Ω/40cm＝R1/24cm，R1＝12Ω，I＝U/R＝8V/(60Ω＋12Ω)＝0.11A。
(4) I>0.3A，U/(R＋R′1)>0.3A，8V/(R＋12Ω)>0.3A，R<14.67Ω；I≤0.6A，U/(R＋R′1)≤0.6A，8V/(R ＋12Ω)≤0.6A，R≥1.33Ω。
故选电阻R3。
最大载重电流：I＝U/R＝8V/(5Ω＋12Ω)＝0.47A。
初中科学浙教版八年级上册：4.1-4.2 电路探秘章末练习题
：八上第4章《电路探秘》章节测试（4.1-4.2）一、选择题（每题2分，共30分。
）1．小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。
据此推测显示屏（）A．带正电B．带负电C．不带电D．一定带电2．如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到开关的作用。
该手电筒的工作电路图是（）3．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是（）A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核D．摩擦创造了电荷4．现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（）A．B一定不带电，C带正电B．B可能带正电，C带正电C．B一定带正电，C带负电D．B可能不带电，C带负电5．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（）A．电源B．开关C．导线D．用电器6．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L27．如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．关于房卡和房间内用电器的连接，下列说法中错误的是（）A．房卡相当于一个开关B．房卡实际上是一个用电器C．房卡插入槽内时一定是接在干路上D．房间内的电灯和插座是并联的8．如图，电路中，下列操作中能使两盏灯都有电流通过的是（）A．只闭合开关S1 B．只闭合开关S2和S3C．只闭合开关S2 D．开关S1、S2、S3都闭合9．如图所示，甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法正确的是（）A．电流方向是从乙到甲，自由电子运动方向是从乙到甲B．电流方向是从甲到乙，自由电子运动方向是从乙到甲C．电流方向是从甲到乙，自由电子运动方向是从甲到乙D．电流方向是从乙到甲，自由电子运动方向是从甲到乙10．如图所示开关S闭合时，电灯L1和L2都能发光的电路是（）A B C D11．如图中的电路图和实物图相对应的是（）12．如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（）A．0.42A B．0.44A C．2.2A D．2.4A13．在图甲所示的电路中A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是（）A．通过L1的电流为0.7A B．通过L1的电流为1.2AC．通过L2的电流为1.2A D．通过L2的电流为2.5A14．以下电路图中，电流表连接正确的是（）15．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）二、填空题（每空2分，共40分。
浙教版科学八年级上册 第4章 电路探秘 单元测试题-3
浙教版科学八年级上册第4章电路探秘单元测试题-3一、单选题（共15题；共30分）1.如图示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（）A. 2：1B. 1：3C. 2：3D. 3：12.如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化．当烟雾达到某一浓度时，探测器便会发出警报。
已知光照越强，感光电阻阻值越小，反之则越大．当烟雾进入烟室并越来越浓时，则（）A. 电路的总电阻逐渐变小B. 电压表的示数逐渐变大C. 电流表的示数逐渐变大D. R消耗的功率逐渐变大3.在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（）A. “10Ω 1A”B. “15Ω 15A”C. “20Ω 2A”D. “50Ω 2A”4. 如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小5.如图为探究灯泡两端电压与电流关系的电路图，下列说法错误的是（）A. 把滑动片移到左端时才能闭合开关B. 电压表、电流表量程可能选大了 C. 开关闭合后灯不亮，电压表有示数，灯肯定存在开路现象 D. 灯亮度变亮时，电压表示数变大，电流表示数变小6.如图所示的电路中，闭合开关时，下列说法正确的是（）A. 电流表测的是L1的电流B. 电流表测的是L2的电流C. 电流表测的是总电流D. 两灯泡串联7. 如图所示的串联电路，当闭合开关后两灯都不亮，为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A. 灯L1短路B. 灯L2断路C. 电流表烧坏D. 灯L1断路8.如图甲所示电路中，电源电压不变，R1是定值电阻，R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成，其中一段是铜导体，其电阻可忽略不计，另两段导体的阻值与自身长成正比，P 是与R2良好接触并能移动的滑动触头．闭合开关S将P从H端移到E端时，电流表示数I与P向左移动距离x之间的关系如图乙所示．已知R1=10Ω，则（）A. EF导体每1cm的电阻为2ΩB. GH导体的电阻为5ΩC. 当电流表示数为0.5A时，x的值为31cmD. P位于x=0cm及x=23cm两处时，R2消耗的功率不相等9.如图是探究“电流与电阻的关系”的实验电路图，电源电压保持6V不变，滑动变阻器的规格为“20Ω1A”．实验中，先在a、b两点间接入10Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为4V，记下此时电流表的示数，接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A. 20Ω和50ΩB. 40Ω和60ΩC. 20Ω和40ΩD. 20Ω和60Ω10.如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A. I1﹥I2 ，U1﹥U2B. U1﹤U2，I1大于、小于或等于I2都有可能C. U1﹤U2，I1=I2D. I1﹥I2 ，U1大于、小于或等于U2都有可能11.如图所示的电蚊拍，具有灭蚊和照明等功能。
第4章 电路探秘检测卷 2021---2022学年浙教版科学八年级上册
第4章电路探秘检测卷一、选择题（每小题2分，共40分）1．小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。
据此推测显示屏（）A．带正电B．带负电C．不带电D．一定带电2. 如图是电扇中的一个自动保护装置，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用。
由此判断，这个保护装置在电扇电路中的作用相当于（）A．电源B．开关C．导线D．用电器3. 关于电阻的大小，下列说法正确的是（）A．电阻的大小只跟导体的长度有关B．电阻的大小只跟导体的温度有关C．常温下，长度越长的导体，电阻越大D．常温下，材料和长度相同的导体，横截面积越小，电阻越大4. 某档案馆保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。
下列电路中符合上述要求的是（）5．如图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是（）6．某同学在探究“串联电路的电压特点”时，连成的电路如图所示。
开关闭合后，两只电压表的指针均在刻度盘的正中央。
以下判断正确的是（）A．通过R₁的电流小于通过R₂的电流B．R₁两端的电压与R₂两端的电压相等C．R₁的阻值小于R₂的阻值D．该电路中，滑动变阻器并没有实际作用，可以去掉7. 如图所示是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示握力的大小。
则当握力F增加时，电压表的示数将（）A．变大B．变小C．不变D．无法确定8. 如图所示，电源电压不变，当开关S闭合时，电流表示数是1安；当开关S断开时，电流表示数是0.6安，则电阻R₁与电阻R₂的阻值之比是（）A．3∶2 B．2∶3 C．5∶3 D．3∶59. 小柯同学在做研究串联电路特点的实验中，将一个阻值约为10欧的普通小灯泡L和一个阻值为100多欧的LED灯串联后接入电路（如图）。
浙教版八年级上册科学 第4章 电路探秘 单元检测卷(无答案)
浙教版八上科学第4章单元检测卷姓名____________1． 一个电路，只闭合一个开关，灯亮铃不响；只闭合另一个开关时，铃响灯不亮，若都闭合（ ）A ．铃响灯不亮B ．铃响灯也亮C ．灯亮铃不响D ．以上都不可能2． 某机要室大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，单把钥匙无法打开。
下图符合要求的电路是：（ ）3． 如图电路中，开关S 闭合后，电源被短路的是（ ）4． 如图所示，验电器箔片闭合．小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开．下列说法正确的是（ ）A ．丝绸摩擦过的玻璃棒带负电B ．金属箔张片开是由于两箔片都带正电荷而互相排斥C ．此过程中，玻璃棒上的正电荷移动到了箔片上D ．此过程中，瞬间产生的电流方向是从箔片流向玻璃棒5． 下列有关电阻的说法正确的是（ ）A ．导体的电阻越大，表明导体的导电能力越强B ．导体的电阻与导体两端的电压成正比C ．导体中的电流为零时电阻也为零D ．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关6． 如图所示，甲、乙两个轻小球悬挂时相互吸引，则（ ）A ．两小球一定都带电B ．两小球可能都带电C ．两小球一定都不带电D ．两小球可能都不带电7． 为保证司乘人员的安全，轿车上设有安全带未系提示系统.当乘客坐在座椅上时，座椅下的开关S 1闭合，若未系安全带，则开关S 2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S 2闭合，指示灯熄灭.下列设计最合理的电路图是（ ）8． 击剑比赛中，当甲方运动员的剑（图中用“Ｓ甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。
如图所示能反映这种原理的电路是（ ）9． 物理学中，一些物理量间的变化关系，常用图像来表示，下列图像表示正确的是( )A ．汽车做匀速直线运动时其速度与运动时间之间的关系B ．通过恒定电阻的电流与其两端电压之间的关系C ．同种液体内部的压强与其深度之间的关系D ．凸透镜成实像时像距v 随物距u 变化的关系10．小明家汽车的大灯在汽车启动后可以手动开、关，也可以是自动开、关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- - zj. 电路探密 第四章复习卷 班级: XX: 学号: 一、选择题：(每小题2分，共40分) 1. 如图为城市道路路口交通信号指示灯的示意图，指示灯可以通过不同颜色灯光的变化来指挥车辆和行人的交通行为，从而达到维持交通秩序和安全的目的。根据你对交通批示灯的了解可以推断（ ） A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的 C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联 2.如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为（ ） A.0.1安 B.0.3安 C.0.9安 D.0.45安 3. 如图所示的电路中，电流表测量的是( )。 A．通过灯L1的电流 B．通过灯L2的电流 C．通过灯L1和灯L2的电流之和 D．电源供给电路的总电流 4.两个定值电阻，甲标有“10欧1.5安”，乙标有“20欧0.5安”现把它们串联起来，则该串联电路两端允许加的最高电压是（） A.15伏 B.25伏 C.10伏 D.5伏 5．根据下列一组实验数据，可以得到的结论是（） 导体两端的电压（伏） 导体的电阻（欧） 通过导体的电流（安） 4 5 0．8 4 10 0．4 4 20 0．2 A．导体电阻一定时，电压跟电流成正比 B．导体电阻一定时，电流跟电压成正比 C．电压一定时，电阻跟电流成反比 D．电压一定时，电流跟电阻成反比 6.如图所示的电路中，电源电压恒为24V，电阻R1 ＝R2 ＝120Ω，两只电流表的量程均为 O～0.6A。当闭合开关时，两只电流表的示数均为O.2A。若故障由这两个电阻中的其中一个引起，则出现的故障是( ) A．R2短路 B．R2断路 C．R1短路 D．R1断路 7.给你两根长度相同但横截面积不同的镍铬丝、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。由上述实验器材，可以完成的研究课题是（） A.只有① B.只有② C.①和② D.①、②和③ 8.如图所示的电路中，当开关断开，甲乙两表为电流表时，示数之比为I甲：I乙=2：3；当开关S闭合，甲乙两表为电压表时，则两表的示数之比U甲：U乙为（） A.3：1 B.1：3 C.3：2 D.2：1
9. 小明同学在科学实践活动中，设计了如下图所示的四种用电流表或电压表示数反
映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（） -
- zj. 10．用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导体规格如下表： 材料 编号 长度/m 横截面积/mm2 材料 编号 长度/m 横截面积/mm2
镍铬合金
① 1 O.5 锰铜 ⑤ 1 O.5 ② 1 1 ⑥ l 1 ③ 1.5 O.5 ⑦ 1.5 O.5 ④ 1.5 1 ⑧ 1.5 1 你认为下面对导体选择最合理的一组是( ) A．③④⑤⑥ B．②③⑥⑦ C．①⑤⑥⑦ D．⑤⑥⑦⑧ 11．电路如图，电源电压一定，关于电路的工作情况，下列说法正确的是（） A．只闭合S1时，两只灯泡是串联的 B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏 C．若先闭合S1，再闭合S2，电压表读数不变、电流表读数大 D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏 12．某同学用如右图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由15Ω更换为10Ω后,为了探究上述问题，他应该采取的唯一操作是 ( )A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动 D.将电池个数增加 13.李晶同学在实验中连接了如图1所示的电路，闭合开关S后，他发现灯泡L1、L2都不亮。他用一电压表两端接触a、b两点时，读数为零；接触b、c两点时，读数还是零；但接触c、d两点时，电压表有读数。如果电路中只有一处故障，则故障应该是（） A.灯L1断路 B.灯L2断路 C.灯L2短路D.开关S断路 14.一根铝导线电阻是R，要使连入电路的导线电阻变大，可采取的办法是( ) A．将这根铝导线拉长后接入电路 B．将这根铝导线对折后接入电路 C．由公式R=U/I可知，增大导线两端的电压或减小通过导线的电流 D．用长度、横截面积相同的铜导线代替这根铝导线接入电路 15.在图所示的电路中，电源电压恒定，灯的电阻为20Ω，当滑动变阻的滑片P位于中点时，伏特表的示数为2V，安培表的示数为0.2A；当滑片P位于滑动变阻器的最右端时，伏特表的示数为( ) A．3VB．4V C．6VD．8V 16.如图所示的甲、乙两电阻的电流与电压的关系图像，以下根据图像的集中分析中，正确的是（） A、甲的电阻大于乙的电阻 B、当通过甲、乙的电流相等时，加在甲两端的电压较大 C、当甲、乙两端加上相同的电压时，通过甲的电流较大 D、通过甲的电流跟加在它两端的电压成反比 17.小敏利用“压敏电阻的阻值随所受压力的增大而减小”的性质，设计了判断物体运动状态的装置。其工作原理如图(a)所示，电源、电流表、定值电阻和压敏电阻由导线连接成一个串联电路，压敏电阻和一块挡板固定在绝缘小车上，中间放置一个可活动的绝缘球，压敏电阻不受力时，电流表示数为厶，小车运动状态变化会引起电流表示数变化。如图(b)所示是某次小车向右作直线运动时电流 随时间变化图象。下列有关该次小车运动状态的判断正确的是 - - zj. (A)0到t1时间内，小车速度变 (B)t1到t2时间内，小车速度不变 (C)t2到t3时间内，小车速度变大 (D)t3到t4时间内，小车速度变小 18.如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物体移动距离的大小．下列说法正确的是（ ） A．物体M不动时，电流表、电压表都没有示数
B．物体M不动时．电流表有示数，电压表没有示数 C．物体M向右移动时．电流表、电压表示数都增大 D．物休M向右移动时，电流表示数不变，电压表示数增大 19．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是 A. 电压表的示数减小 B.电压表示数与电流表示数的比值不变 C.当滑片移到中点时，电压表示数为2V D.当滑片移到a端时，电流表示数为0.2A 20.某同学想用一只“1.5V、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V的蓄电池作电源。为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“0.5Ω/㎝”的电阻线。该同学应如何利用这捆电阻线才能保证小灯泡正常发光（） A．应串联一段30㎝长的电阻线 B．应串联一段15㎝长的电阻线 C．应并联一段30㎝长的电阻线 D．应串联一段15㎝长的电阻线
二、填空题：每空1.5分，共36分 21．右图是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗？其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的？请写出你的猜想和判断方法。你的猜想是：。可以用什么方法来验证：。 22.小明测量某电阻R的阻值时，已连接如下电路： (1)同桌又补了一根导线，使电路完整。请你在图中画出这根导线。 (2)闭合开关前，应将滑动变阻器的滑片滑到____端。(填“A”或“B”) (3)小明检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是 (4)清除故障后，小明将滑片P当电压表示数为2.5V时，电流表示数如图所示，由此可知R=欧。你认为这个结果可靠吗？理由是。 23.在如图所示的电路中，电源电压保持不变，闭合电键S后，当滑片P向左移动时，电流表示数将______(选填“变大”、“变小”或“不变”)。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置由小到大顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为______ 24.人体安全电压不高于36V，当通过人体的电流接近 30 mA时就会有生命危险。据此可以推断，人体是（填“导体”或“绝缘体”），人体电阻约Ω。
25.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示。由图可知，元件甲的电阻是Ω，将元件甲、乙并联后接在电压为2V的电源两端，则- - zj. 流过元件甲的电流是A，流过元件乙的电流是A。 26.计算机鼠标内装有起自动控制作用的传感器，图6是它的工作原理示意图。当物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离。当物体M向右移动时，电流表示数将______电压表示数将___________。（选填“变大”、“不变”或“变小”） 27.小刚学习了“欧姆定律”之后，为了了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3V 电压，测出通过铅笔芯的电流是150mA．则该铅笔芯电阻为___________Ω；若加在这支铅笔芯两端的电压增加到6V时．通过它的电流又是_____________mA． 28.用电压表、电流表测量电阻有如图所示的两种解法，若电压表的电阻不是很大，电流表电阻不是很小，你认为图中测量电阻比真实值偏大，图中测量电阻比真实值偏小。
三、实验与探究题：(每空2分，共14分； 29．小红同学对串联电路进行探究，她先后连接的电路如图甲乙所示。已知R1的阻值是4欧，电源是两节干电池，甲乙两电路图中电源是同一电池组，电压表规格相同。 电压表V 电压表V1 电压表V2 电压表V3 3．0V 1．2V 1．5V 2．7V （1）分析电压表V1、V2、V3示数，可得出的串联电路的特点是； （2）小红继续探究串联电路的特点，先把电流表接在R1和R2之间，再接在R1与电源之间，最后接在R2和电源之间，她探究的问题是？ （3）小红仔细分析记录的电压表的示数，发现电压表V1与电压表V2示数之和与电压表V3示数相等，而与电压表V的示数有差异，是不是测量过程有错误？她认真仔细地又测量两次，数据无误，这是为什么？请你提出一个合理的假设：。 30.某同学准备做“伏安法测导体电阻”的实验，现已准备的器材有电源、电流表、电压表、待测电阻及导线若干。 (1)该同学所缺的器材有 (2)在实验中，若将滑动变阻器的阻值从最大调到最小，则电流表的示数变化是____________，电压表的示数变化是____________。 (3)在一次实验中，若电流表用0～0.6A量程，电压表用0～3V量程，它们的指针位置如下图所示，则被测电阻的阻值是_______________。
