探讨道路桥梁高墩施工测量技术的研究
桥梁高墩施工的关键技术及控制探讨
桥梁高墩施工的关键技术及控制探讨在桥梁工程施工中，由于工程自身特性，施工难度较大，施工涉及内容较广，很容易受到客觀因素影响，对桥梁工程的稳定性和牢固性产生深远的影响。
因此，桥梁工程建设中，为了有效确保工程的稳定性和施工安全，采用桥梁高墩施工技术，可以有效满足这一需求，提升桥梁工程整体稳定性。
由此看来，加强桥梁高墩施工技术研究十分关键，有助于为后续工作开展打下坚实的基础。
因此在本文中我们以桥墩工程实际案例为例对桥梁高墩施工的关键技术及控制进行了详细的分析与探讨。
标签：桥梁高墩施工；关键技术；控制措施引言：高速公路中桥梁高墩施工技术关系到高速公路的整体质量，而这项技术解决不好会严重影响到高速公路的使用寿命和人们的行车安全，文章深入研究了高速公路桥梁高墩在前期的准备工作，并且能够在一定程度上剖析施工中桥梁高墩施工技术问题，希望能够为我国的道路桥梁工作带来帮助。
1、桥梁高墩施工的特点1.1组织协作工作复杂在当前技术条件下因为其桥梁高墩施工涉及到很多因素，例如其中就包含有土木工程学、力学工程学、工程力学，此外还涉及到给排水工程学、工程地质学等内容，就使得组织协调工作非常复杂，而在各个工种里面因为施工工序的不同，必须要求协调人员能够根据桥梁高墩施工的特点和实际情况来协调工作。
1.2施工独特必须要根据国家制定的桥梁高墩施工规定以及根据施工场地的实际地质情况、环境因素来指导高墩施工，并且要能够根据具体问题具体分析，不可一概而论，从地理条件、材料特征、技术规格等方面来考虑，桥梁高墩施工有其自身的独特性。
1.3施工周期长和其他工程相比桥梁高墩施工具有施工周期长的特点，因为从模板受力性能角度来分析，桥梁高墩在实际建设的过程中每一次进行混凝土浇筑的高度都大于3m，而高墩施工次数基本上都不少于10次，尤其是最高墩有时需要施工次数30多次，这些因素都使得桥梁高墩施工的周期非常长。
1.4模板和机械设备的投入大因为桥梁高墩在建设过程中施工周期比较长，而在限制工期内必须按期竣工，这就要求桥梁高墩施工必须应用平行作业的方法，每座墩柱都要配备自成施工体系可以进行独立施工的模板系统，而因为桥梁高墩的特殊性，模板高度都必须要超过6m，这就要求必须投入巨量的资金到模板当中，而且桥梁高墩施工需要各种机械辅助设施，例如需要大吨位的吊车来满足桥梁高墩的施工，平行作业会加大各个墩柱施工中机械设备方面的大量资金投入。

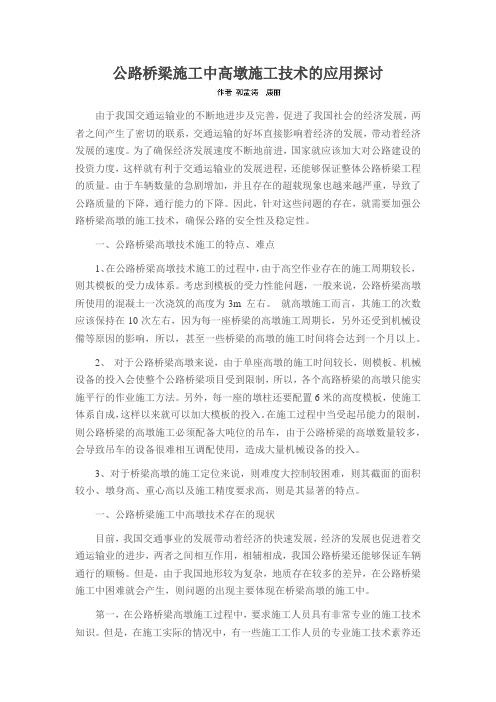

公路桥梁施工中高墩施工技术的应用探讨
公路桥梁施工中高墩施工技术的应用探讨由于我国交通运输业的不断地进步及完善，促进了我国社会的经济发展，两者之间产生了密切的联系，交通运输的好坏直接影响着经济的发展，带动着经济发展的速度。
为了确保经济发展速度不断地前进，国家就应该加大对公路建设的投资力度，这样就有利于交通运输业的发展进程，还能够保证整体公路桥梁工程的质量。
由于车辆数量的急剧增加，并且存在的超载现象也越来越严重，导致了公路质量的下降，通行能力的下降。
因此，针对这些问题的存在，就需要加强公路桥梁高墩的施工技术，确保公路的安全性及稳定性。
一、公路桥梁高墩技术施工的特点、难点1、在公路桥梁高墩技术施工的过程中，由于高空作业存在的施工周期较长，则其模板的受力成体系。
考虑到模板的受力性能问题，一般来说，公路桥梁高墩所使用的混凝土一次浇筑的高度为3m 左右。
就高墩施工而言，其施工的次数应该保持在10次左右，因为每一座桥梁的高墩施工周期长，另外还受到机械设備等原因的影响，所以，甚至一些桥梁的高墩的施工时间将会达到一个月以上。
2、对于公路桥梁高墩来说，由于单座高墩的施工时间较长，则模板、机械设备的投入会使整个公路桥梁项目受到限制，所以，各个高路桥梁的高墩只能实施平行的作业施工方法。
另外，每一座的墩柱还要配置6米的高度模板，使施工体系自成，这样以来就可以加大模板的投入。
在施工过程中当受起吊能力的限制，则公路桥梁的高墩施工必须配备大吨位的吊车，由于公路桥梁的高墩数量较多，会导致吊车的设备很难相互调配使用，造成大量机械设备的投入。
3、对于桥梁高墩的施工定位来说，则难度大控制较困难，则其截面的面积较小、墩身高、重心高以及施工精度要求高，则是其显著的特点。
一、公路桥梁施工中高墩技术存在的现状目前，我国交通事业的发展带动着经济的快速发展，经济的发展也促进着交通运输业的进步，两者之间相互作用，相辅相成，我国公路桥梁还能够保证车辆通行的顺畅。
但是，由于我国地形较为复杂，地质存在较多的差异，在公路桥梁施工中困难就会产生，则问题的出现主要体现在桥梁高墩的施工中。

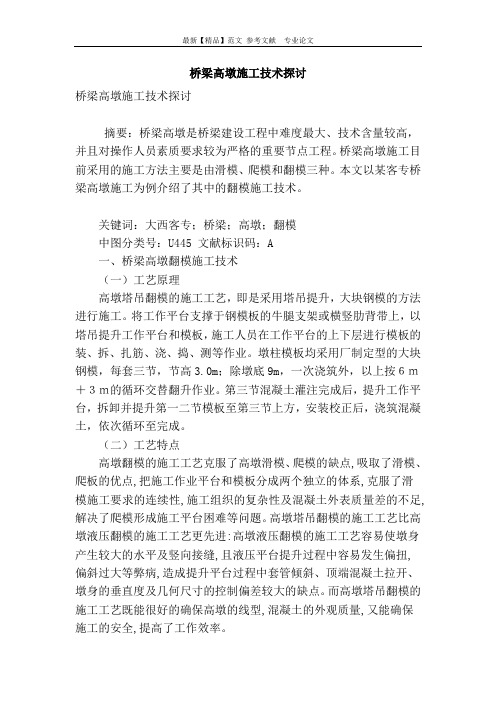

桥梁高墩施工技术探讨
桥梁高墩施工技术探讨桥梁高墩施工技术探讨摘要：桥梁高墩是桥梁建设工程中难度最大、技术含量较高，并且对操作人员素质要求较为严格的重要节点工程。
桥梁高墩施工目前采用的施工方法主要是由滑模、爬模和翻模三种。
本文以某客专桥梁高墩施工为例介绍了其中的翻模施工技术。
关键词：大西客专；桥梁；高墩；翻模中图分类号：U445 文献标识码：A一、桥梁高墩翻模施工技术（一）工艺原理高墩塔吊翻模的施工工艺，即是采用塔吊提升，大块钢模的方法进行施工。
将工作平台支撑于钢模板的牛腿支架或横竖肋背带上，以塔吊提升工作平台和模板，施工人员在工作平台的上下层进行模板的装、拆、扎筋、浇、捣、测等作业。
墩柱模板均采用厂制定型的大块钢模，每套三节，节高3.0m；除墩底9m，一次浇筑外，以上按６ｍ＋３ｍ的循环交替翻升作业。
第三节混凝土灌注完成后，提升工作平台，拆卸并提升第一二节模板至第三节上方，安装校正后，浇筑混凝土，依次循环至完成。
（二）工艺特点高墩翻模的施工工艺克服了高墩滑模、爬模的缺点,吸取了滑模、爬板的优点,把施工作业平台和模板分成两个独立的体系,克服了滑模施工要求的连续性,施工组织的复杂性及混凝土外表质量差的不足,解决了爬模形成施工平台困难等问题。
高墩塔吊翻模的施工工艺比高墩液压翻模的施工工艺更先进:高墩液压翻模的施工工艺容易使墩身产生较大的水平及竖向接缝,且液压平台提升过程中容易发生偏扭,偏斜过大等弊病,造成提升平台过程中套管倾斜、顶端混凝土拉开、墩身的垂直度及几何尺寸的控制偏差较大的缺点。
而高墩塔吊翻模的施工工艺既能很好的确保高墩的线型,混凝土的外观质量,又能确保施工的安全,提高了工作效率。
（三）适用范围既广泛适用于公路、铁路高墩大跨径桥梁的矩形、圆形、圆端形等不变坡空、实心高墩身的施工,也适用于高塔柱等超高混凝土构筑物的施工,对施工场地狭窄、运输困难的作业场所尤为适用。
二、大西客专桥梁高墩施工技术探讨（一）工程概述本标段工程起讫里程DK377+805.51～DK427+387.5，线路全长49.582km。
公路桥梁施工中高墩施工技术的运用要点探讨
公路桥梁施工中高墩施工技术的运用要点探讨随着交通建设的不断发展，公路桥梁的建设也日益繁荣。
而在公路桥梁的施工中，高墩施工是一个至关重要的环节。
高墩施工的质量和效率直接影响着整体工程的进度和安全。
如何在高墩施工中运用先进的技术和方法成为了施工人员需要探讨的问题。
本文将重点探讨公路桥梁施工中高墩施工技术的运用要点。
高墩施工的特点我们需要了解高墩施工的一些基本特点。
高墩是指在公路桥梁中，高度较为突出的部分，一般指墩高大于3米的桥墩。
高墩施工通常需要考虑以下几个特点：1. 施工难度大：高墩施工一般需要借助起重设备，操作空间狭小，作业难度大，需要高超的施工技术。
2. 安全风险高：高墩施工中，施工人员作业高空，一旦发生事故，后果将非常严重。
3. 施工周期长：由于高墩施工的复杂性，施工周期一般会比较长，需要合理安排工期。
上述特点使得高墩施工对施工人员的技术要求非常高，需要合理的施工方案和先进的施工技术来保证施工的顺利进行。
1. 合理选用施工材料在高墩施工中，施工材料的选用至关重要。
首先要选择质量可靠的混凝土及其他主要建材，保证墩柱的强度和稳定性；在使用建材时要根据地理环境和气候条件进行合理配置，避免因为材料质量问题影响墩柱的使用寿命；最后要确保施工材料的安全储存和使用，避免造成安全事故。
2. 合理设置支撑结构高墩施工中，支撑结构的设置至关重要。
合理设置支撑结构可以有效分担墩柱自重和施工负荷，保证墩柱的稳定性和安全。
在选择支撑结构时，需要根据实际情况进行科学计算和施工方案设计，避免因为支撑结构不足导致墩柱倒塌和人员伤亡。
3. 确保施工人员安全在高墩施工中，施工人员安全是施工的首要任务。
施工人员需要接受专业的操作培训，并严格遵守操作规程和安全操作要求。
施工单位要加强对施工现场的安全监督和管理，确保施工现场的安全生产。
4. 使用先进的施工设备在高墩施工中，使用先进的施工设备可以提高施工效率和质量。
比如使用自升模板、自动爬升架等施工设备，可以减少人力投入，提高施工效率；还可以减少施工现场的安全隐患，保证施工的安全进行。
桥梁施工测量技术的探讨(全文)2024
引言概述：桥梁施工测量技术是现代桥梁工程不可或缺的关键环节。
准确而可靠的测量技术在桥梁的设计、施工和维护过程中起着重要作用。
本文将系统探讨桥梁施工测量技术的不同方面以及其在工程实践中的应用。
正文内容：一、设计前的测量准备1.1地形测量：了解施工地的地形和地貌特征，为桥梁设计提供准确的基础数据。
1.2工程测量：确定施工点的位置、高程和尺寸，为设计提供有效信息。
二、基础测量技术2.1高程测量：采用水准仪或全站仪进行高程测量，确保桥梁基础的稳固性。
2.2位置测量：利用全站仪和GPS等仪器，测量桥梁的位置坐标，确保桥梁的准确布置。
三、构造测量技术3.1桥梁墩台的测量：采用全站仪和测绘软件，测量墩台的坐标和高程，确保桥梁的准确施工。
3.2桥梁梁段的测量：利用全站仪和激光测距仪，测量梁段的位置和尺寸，确保桥梁的准确连接。
四、变形监测技术4.1桥梁应力监测：采用应变计和应力传感器，监测桥梁的变形和应力分布情况，确保桥梁安全稳定。
4.2桥梁振动监测：利用振动传感器和数据记录仪，监测桥梁的振动情况，确保桥梁的结构完整性。
五、应用案例介绍5.1工程案例一：某城市大桥的施工测量技术应用5.2工程案例二：某高速公路桥梁的变形监测技术应用5.3工程案例三：某特殊桥梁的位置测量技术应用结论：桥梁施工测量技术是确保桥梁工程质量和安全的重要手段。
通过设计前的测量准备、基础测量技术、构造测量技术、变形监测技术以及应用案例的介绍，我们可以看出这些技术在桥梁工程中的重要性和实际应用价值。
随着科技的不断进步，桥梁施工测量技术也将不断创新和发展，为桥梁工程提供更加准确和可靠的测量解决方案。
公路桥梁施工中高墩施工技术的运用要点探讨
公路桥梁施工中高墩施工技术的运用要点探讨公路桥梁是交通运输系统中的重要组成部分，其施工质量直接关系到道路的安全性和通行效率。
而在公路桥梁的施工中，高墩施工是一个非常关键的环节，其施工技术的运用对于整个工程的质量和进度都有着重要的影响。
本文将从高墩施工技术的要点出发，对其进行探讨和分析，以期能够为公路桥梁施工中的高墩施工提供一些借鉴和参考。
一、高墩施工技术的要点1. 技术准备工作高墩施工前，首先需要做好充分的技术准备工作。
这包括对施工现场的勘测、设计图纸的详细研究以及施工方案的制定等。
只有在充分的技术准备工作下，才能够确保高墩施工的顺利进行。
2. 施工机械设备的选择与保障在高墩的施工中，机械设备的选择和保障是至关重要的。
在高墩的模板施工中，需要选择适量的模板支撑系统，并保障其质量和安全性；在高墩的混凝土浇筑中，需要选择合适的搅拌机和输送设备。
这些机械设备的选择和保障，对于高墩施工的质量和进度有着直接的影响。
3. 施工工艺的合理安排在高墩施工中，施工工艺的合理安排也是十分重要的。
合理的施工工艺可以提高施工效率，降低施工成本，同时也可以保证施工质量。
对于高墩的施工工艺，需要进行详细的论证和计划，以确保施工过程的顺利进行。
4. 安全措施的落实在高墩施工过程中，安全问题一直是关注的焦点。
在高墩施工中，安全措施的落实是非常重要的。
这包括施工现场的安全防护、作业人员的安全培训、作业工艺的安全监管等。
只有在安全措施得到有效的落实下，才能够确保高墩施工的安全和质量。
5. 质量监控的严格执行在高墩施工中，质量监控的严格执行是非常必要的。
这包括对于混凝土、钢筋等材料的质量检测、对于施工工艺的质量监控等。
只有在质量监控得到严格执行下，才能够保证高墩施工的质量和安全。
6. 施工人员的技术培训在高墩施工中，施工人员的技术水平和素质也是非常重要的。
只有具备一定的技术水平和工作经验的施工人员，才能够保证高墩施工的质量和进度。
施工方需要加强对施工人员的技术培训和管理，以提高其工作技能和责任意识。
关于道路桥梁高墩施工测量技术的探析
关于道路桥梁高墩施工测量技术的探析发表时间：2019-07-16T10:57:39.540Z 来源：《建筑模拟》2019年第22期作者：辛苗[导读] 如今社会经济持续进步，道路桥梁对于经济发展来说是比较重要的，道路高墩桥梁施工效果和桥梁的使用功能有着紧密的联系，要想增强施工质量，就需要正确选择测量技术，这样可以看出，选择合理的测量技术，可以发挥一个良好的效果。
辛苗中交一公局第五工程有限公司北京 100020摘要：在进行道路桥梁高墩施工的时候，需要增强对于测量的重视，这对于工程建设来时是比较重要的。
如此需要选择合理的方法，正确落实测量技术，确保能够充分明确现场施工的实际情况，这样能够增强高墩施工的精确尺度，使得道路桥梁工程建设质量可以得到更加可靠的保障。
所以对于施工单位来说，需要对于高墩测量工作有一个正确的认知，确保工程工程建设能够顺利地落实，获得更多的经济效益。
如今一部分测量人员虽然比较重视对于质量的控制，但是没有正确落实测量技术，如此会直接影响到道路桥梁高墩施工的开展，这样就需要选择合理的方法来进行完善。
关键词：道路桥梁；高墩；测量技术引言：如今社会经济持续进步，道路桥梁对于经济发展来说是比较重要的，道路高墩桥梁施工效果和桥梁的使用功能有着紧密的联系，要想增强施工质量，就需要正确选择测量技术，这样可以看出，选择合理的测量技术，可以发挥一个良好的效果。
1道路桥梁高墩施工测量技术的价值借助测量技术能够充分明确现场的施工情况，而且可以提升道路桥梁的高墩施工精度，带来更多的经济效益，其中主要的价值包括： 1.1能够充分掌握工程施工的实际情况在使用测量技术的时候，工作人员需要参考规范需求来开展测量放样工作，深入施工现场开展勘察工作，明确道路桥梁高墩施工的实际情况，明确实际的尺寸，正确配备施工材料以及机械设施。
确保现场施工能够顺利地落实，如此也会直接影响到道路桥梁的工程建设。
1.2能够正确指导工程建设为了能够顺利地落实高墩施工，就需要增强测量工作，如此能够明确高墩现场的施工情况，而且可以健全方案设计工作，设置出更加完善的施工方案。
关于道路桥梁高墩施工测量技术的探析
关于道路桥梁高墩施工测量技术的探析发表时间：2018-12-07T09:14:31.737Z 来源：《防护工程》2018年第25期作者：李幸[导读] 应用各种有效的测量技术手段，本文就对道路桥梁高墩施工测量过程中常用的几种测量技术进行简单分析介绍，有利于施工质量的提升。
本文对关于道路桥梁高墩施工测量技术进行探析。
李幸山东格瑞特监理咨询有限公司山东省威海市 272000摘要：在道路桥梁高墩施工过程中，要想保证施工质量，一项非常重要的内容就是做好各方面的测量工作，保证测量准确度与测量精度，这就需要在实际的测量工作中，应用各种有效的测量技术手段，本文就对道路桥梁高墩施工测量过程中常用的几种测量技术进行简单分析介绍，有利于施工质量的提升。
本文对关于道路桥梁高墩施工测量技术进行探析。
关键词：道路桥梁；高墩施工；测量技术；探析随着我国道路桥梁施工效率的不断提高以及社会化大生产对道路桥梁建设速率要求的不断提高，道路桥梁建设速度明显加快，但在道路桥梁加速发展的过程中，一些施工企业只注重于生产建设速度的提高，忽视了整个工程的质量控制。
道路桥梁作为一项工期长，技术复杂的大型工程，稍有疏漏就会造成极大的质量隐患，这就要求相关施工管理部门及质量监理机构采用科学合理的检测手段对施工中可能出现的失误进行及时发现并纠正，尽最大努力减少测量误差的出现，保证测量的质量，最终实现工程质量的逐步提高。
1道路桥梁施工中高墩施工控制测量的意义目前我国的道路桥梁施工中的高墩施工主要是应用与高速公路的建设当中，在跨海、跨江或地形复杂的情况下发挥着重要的影响。
但是道路桥梁施工的高墩建设工程涉及到大跨度、半高空、大规模和高质量的要求，需要大量的建设材料、施工设备、资金和人员，其施工是存在着一定的风险的，施工具有复杂性和困难性的双重问题。
但由于此类工程属于社会建设的基础工程，发挥着重要的影响，同样，如果高墩施工的质量控制没有到位，所带来的负面影响也是非常巨大的。
高速公路桥梁施工中的高墩施工技术初探
高速公路桥梁施工中的高墩施工技术初探摘要：高墩施工是公路工程施工中一个重要且容易出现质量缺陷的过程。
为了提高施工技术水平，本文对公路桥梁施工中的高墩施工技术进行了分析和探讨。
关键词：高速公路桥梁；高墩；施工技术一、高墩施工技术要点1.测量放样测量放样作为高墩施工的第一道工序和环节，应在前期做好准备工作。
首先，准备测量所需的专业仪器设备，如水准仪、全站仪等，借助设备测量放样起点并进行标记；然后，对控制点进行审核和加密。
勘察时应按施工技术标准设置一些控制点，每个控制点之间的距离为500m。
受操作现场实际情况影响，设置的控制点位置会发生变化。
这时的间距往往不能满足规定的要求，不能科学地指导施工作业。
因此，在实际操作中，中心线的周长应加密在100米之外。
如果出现误差，应进行分析，找出原因，然后采取调整措施。
2.支架验算与搭设（1）工艺要求在架设初期，工作人员应对桥墩基础进行处理，以达到最佳捣固操作效果，并提高支架与高墩帽的连接密封性，同时通过扣件固定支架。
（2）搭建方式桥墩位置地面基础处理完毕后，在桥墩柱支座台附近紧固脚手架，碗形扣件排成一两排，水平杆与垂直杆间距保持在1.5m左右，行间距在1m以内。
（3）验算支架受力合理确定竖向支架和横向支架间的支撑杆距离。
为提升支架结构的稳定性，工作人员要计算支架受力情况，根据计算结果推测支架的稳定性和承载力，减少作业期间出现的支架失稳状况，为后续施工提供安全保障。
此外，支架搭建期间存在恒载与活载，故应展开相关计算工作，确保支架荷载满足方案要求。
3.钢筋作业钢筋植入作为保证和增强桥墩结构稳定性的方法之一，应根据5个桥墩要求的不同高度进行生产和安装作业。
为提高高墩作业的安全系数，结合工程特点，在浇筑初期在墩内植入一定数量的钢筋。
作业中的钢筋分为主钢筋和辅助钢筋两种。
在钢筋垂直插入时，直接使用专业螺纹套管设备实现连接。
桥墩内的钢管支架用于后续定位和固定。
在设置钢刚性骨架时，首先利用刚性骨架来实现钢筋的定位和固定，然后将钢支架吊装进行处理，然后在墩台内外放置垂直钢筋，并进行定位和固定工作。
高速公路桥梁施工中高墩施工技术应用探讨
高速公路桥梁施工中高墩施工技术应用探讨摘要：为了提高当前交通建设施工的质量，一定要更新当前高速公路桥梁施工技术，通过先进的方法推动我国社会的发展。
高速公路桥梁施工是重大的建设工程，在这个过程中，只有找到其中存在的隐患保证质量才能提高施工效果。
而对高墩施工技术进行分析能够实现我国高速公路桥梁施工有效性提升。
因此，本文首先对高墩施工发展的现状和特点进行分析，并通过五个角度的应用了解高墩施工技术的具体情况，实现我国高速公路的发展。
关键词：高速公路桥梁施工；高墩施工技术；测量放样引言高墩施工技术是高速公路桥梁工程施工中的重点，在实际施工中具有时效性和科学性，而随着社会不断发展，我国车辆交通逐渐增多，也给高速公路带来了较大的交通压力。
为了解决，压力减少问题一定要加强高速公路桥梁的建设，通过多种手段来推动经济的快速发展，促进交通事业的质量提升。
当前一定要通过有效的施工方式来提高施工的质量，创新施工技术，找到消除隐患，解决问题，对潜在的隐患进行预防才能够保证我国高速公路效果。
1高墩施工发展现状与特点1.1高墩施工的发展现状在我国当前经济社会的快速发展下，越来越多的高速公路项目在逐渐兴起，高墩施工发展情况也得到了空前的关注。
在建设过程中，通过有效地加强高速公路的整体水平能够提高我国公路建设，通过取得较大的成就给未来的发展带来巨大的发展潜力。
在实际的施工中高速公路施工还存在着很多问题，影响整个施工的全面性，而高墩施工是整个高速是公路施工的主要环节，其中存在的不足。
首先是施工单位的综合能力较低，我国高速公路的建设时间较短，综合能力较低，所以施工单位很难运用先进的施工技术，在实践过程中也没有通过综合的分析而导致施工建设受到影响，施工单位的综合能力很难提高。
其次，高墩施工技术效果比较单一，在我国当前的地形条件下还有复杂的问题，面对的多种施工技术的瓶颈，难以满足当前高速公路的建设要求。
第三，高墩养护工作不到位导致很多养护管理部门没能真正地将管理养护责任落实，也缺乏基本的养护技能，工作水平较低导致高墩破损情况严重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探讨道路桥梁高墩施工测量技术的研究
【摘 要】近年来，我国的经济水平不断提高，带动了交通事业的飞速发展，
目前高速铁路建设是我国的工作重点，随着各种新技术的出现，有效的提高了道
路桥梁的施工水平和质量。人民生活质量逐步改善，对出行也有了更高的需求，
而逐渐增加的火车运输量也需要建设大跨度桥梁。近几年我国开始兴起高墩桥
梁，相对于传统桥梁，高墩桥梁道路更加平缓，行车更加安全和舒适。本文将就
道路桥梁高墩施工的测量技术展开探讨。
【关键词】道路桥梁；高墩施工；测量技术
引言
目前的道路桥梁高墩施工测量技术常用的有高程测量、线性测量、垂直度测
量等，在应用的过程中，需要根据工程实际情况以及测量工作的不同，选择合适
的测量技术，尽量减小误差，提高测量效率和测量质量，保证高墩施工满足要求。
如何加强道路桥梁高墩施工测量工作，是目前施工单位需要研究的重要问题。
1 桥梁高墩施工现状分析
在道路桥梁施工的过程中，桥梁高墩起着非常重要的作用，要做好道路桥梁
的施工工作，加强高墩施工是非常必要的。经济水平的提高和交通行业的发展，
让桥墩高度越来越高，相应的道路桥梁施工难度也更大。上世纪七十年代，国外
发明了爬升模板这一新型模板体系，这种模板具有重量轻、体积小和操作简便等
优点，在桥梁高墩施工中得到了广泛应用，并且迅速蔓延至美洲和欧洲国家。上
世纪七十年代我国就引进了这种模板体系，起初是在房地产、钢筋混凝土施工中
应用，近年来开始在道路桥梁的高墩施工中应用。
2 道路桥梁高墩施工测量技术
2.1 线性测量技术
道路桥梁高墩测量技术有很多种，现今应用比较普遍的是线性测量技术，使
用正确的控制和技术应用方法，保证测量操作的标准和规范，就能保证数据的准
确和可靠，为道路桥梁建设提供可用的信息。
要做好道路桥梁的线性测量工作，需要注意以下几个方面：首先，在测量前
要做好测量仪器的校准工作，严格按照相关标准和步骤进行校准，可以在高塔吊
上设置平台，并使用仪器的接受靶作为校准的接受靶，使用校准平台进行仪器校
准，根据实际情况作恰当的调整，达到减小误差、提高仪器精准度的目的。具体
来说，仪器的操作顺序应是顺次转动，详尽的记录光斑状态，尽量保证光斑中心
能够重合四次，这样能够保证激光铅直仪的准确度，发射的光束才能是竖直的，
满足道路桥梁高墩测量的需求；第二，注意制作相关的构件，建造高墩完成后，
需要设置混凝土上桩，上桩的位置应在底端和顶端的圆心位置，如果有钢筋头凸
出，则要进行预埋处理，保证制作的构件满足施工需求，对于圆心位置要正确的
计算，在测量的过程中做好保护工作，防止桥墩受到破坏。圆心的位置可以使用
铅直仪来确定，在确定前做好仪器校准工作；第三，做好收坡处理，对收坡的相
关工艺技术要有较好的掌握和理解，方便后期使用，处理过程要严格遵照坡比和
相关技术标准，提高收坡工作的效率，并根据工作情况制定液压自爬式翻模；第
四，科学恰当的使用相关仪器，如果在道路桥梁高墩测量中运用线性测量技术，
就需要使用全站仪和激光铅直仪，综合使用这两种仪器，发挥激光铅直仪确定位
置的作用和全站仪的校准作用，确定圆心位置。结合两种仪器的测量结果分析对
比，尽量降低误差，提高测量工作的准确性。如果在测量工作中，因为人为原因
产生了误差，就要进行针对性检测，确定误差原因，校准仪器再进行测量，控制
误差，提高准确性。
2.2 高程测量技术
如果是混凝土施工，那么水准点不是固定的，可以选取不同高度测量。在道
路桥梁高墩测量中运用高程测量技术，要在靠近施工现场的桥梁两侧选取水准
点，再在一侧选择一个永久水准点，然后才能进行测量工作。如果工程还没有完
工，那么应闭合水准线，高程测量的精确度受到水准点设置的直接影响，所以必
须做好水准点复核工作。
2.3 平面测量技术
在大型桥梁的建设过程中，为了保证施工准确和精度，在施工平面上要设置
控制网，合理设置控制网能够保证测量工作的顺利进行，提供有用的数据，支持
后续的放样工作。对于道路桥梁高墩测量工作，一般是以线路中线作为测量标准，
得到桥墩横轴线，如果要提高准确性，那么可以采用三维坐标控制法进行修正和
检验，也就是将全站仪放置在道路桥梁高墩中心位置，将轴线移动数据计算出来。
2.4 垂直度测量技术
垂直度关系到道路桥梁工程的承载能力和稳定性，因此必须做好垂直度测量
工作，常用的方法有以下几种：（1）激光铅直仪法，近年来我国的道路桥梁施工
使用这种检测方法较多，具体来说，先确定桥墩的纵轴线和横轴线位置并确定桥
墩中心位置和附近点位，在九个点上设置仪器并将激光接受靶设置好，测量方法
是轴线引点对中，沿着桥墩轴线传递并进行纠正，简化了测量程序，降低了测量
难度，因此数据的准确性更高，这种测量技术需要专业的观测校准人员；（2）全
站仪法，将桥墩坡度和模板高度结合起来，得到桥墩墩身的纵坐标和横坐标，计
算出理论和实际距离的差别进行调整，全站仪法的优点是测量效率较高，操作难
度也不高；（3）垂球法，主要是纠正桥墩测量误差，先将垂球悬挂在外模的中心
位置，缓慢释放垂球，观察坡度和高度与理论距离的差异，得到桥墩垂直度的偏
差情况。在实际操作中，需要安排工作人员调整垂球，保证垂球处于稳定状态，
对于垂线和垂球要根据实际情况选择。
3 施工案例分析
某工程主桥为四跨一联桥，规格为95+2×170+95，桥墩最高为195米，采用
钻孔灌注桩，主墩承台厚5米，10号主墩是整个工程的重点，由于载荷不均匀、
温差等影响，对于桥梁的倾斜度、竖直度有较高的要求，施工难度较大。
3.1 高墩施工测量
道路桥梁高墩施工测量使用的仪器是水准仪、全站仪和激光垂直仪，仪器必
须要经过权威机构检测合格才能使用，，为了保证测量结果的精准，要做好业内
计算测量工作，在测量前要仔细检查图纸，做好审核工作，在测量现场设置控制
网，对墩身进行模板校正，使用全站仪和垂球结合的方式，要在无风的条件下进
行校正。如果桥墩小于20米，那么模板校正可以采用全站仪测量模板角点和吊
垂球相结合的方法，垂球的质量应大于5千克；采用全站仪和水准仪相结合的方
式进行高程传递；如果墩身超过20米，那么应该采用全站仪控制高程、激光垂
准仪控制竖直度的方式。
3.1.1 墩身测量放样
可以使用的方法是全站仪三维坐标法，可以先将仪器设置在控制点上，测量
墩身高程H以及三维坐标X、Y，比较设计值和实际值之间的误差，纠正点位。
还需要使用水准测量校准高程，使用经纬仪测量平面点位。
3.1.2 钢筋施工放样
设置定位架，一般使用劲性骨架，安装主钢筋，结合钢卷尺和定位钢筋测量
竖向主钢筋，使用钢卷尺放样，安装完模板后，使用模板进行钢筋精定位，还要
将钢筋保护层调整好。
3.1.3 模板放样
主要是控制钢模板位置，先选择模板的角点作为定位点，使用全站仪测量三
维坐标即高程H和定位点X、Y，再计算设计坐标X1和Y1，对比设计值和实
际值的误差并校正模板，保证墩身的空间位置正确。
3.1.4 滑模施工测量
要校正并检测模板以保证滑模施工的质量，将钢卷尺的50厘米刻度线与激
光靶十字线重合，扶正激光靶，让模板顶端和激光靶在一个水平面内，记录50
厘米刻度线和激光点的距离，测出桥墩四个点的偏差值，判断角点位置是否符合
设计需求。
3.2 墩身施工测量技术
为了防止点位移动带来较大的误差，应经常复测控制基准点；周边环境、风
力、日照和温度等对桥墩会产生影响，为了减少这种影响，墩身施工测量应尽量
选择风力较小的夜间；除此之外，由于温度变化、混凝土收缩等因素，墩身高度
会产生变化，因此桥墩变化点测量放样要尽量减少累积误差。
4 结束语
综上，目前道路桥梁施工测量直接影响到施工效率和质量，因此必须重视道
路桥梁施工测量技术的运用，根据不同的施工情况选择不同的测量技术，严格按
照测量技术标准进行，为提供工程质量打下基础。
参考文献：
[1]范文斌.浅谈道路桥梁高墩台施工方案[J].房地产导刊，2014（06）.
[2]钟登科，杨志业.关于道路桥梁高墩施工测量技术的研究[J].大科技，2014
（02）.
[3]李平.公路桥梁墩台施工技术要点分析[J].广东科技，2014（10）.
