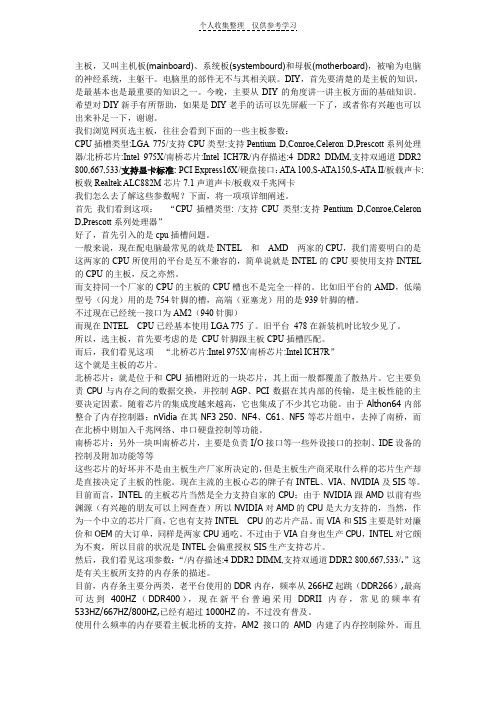

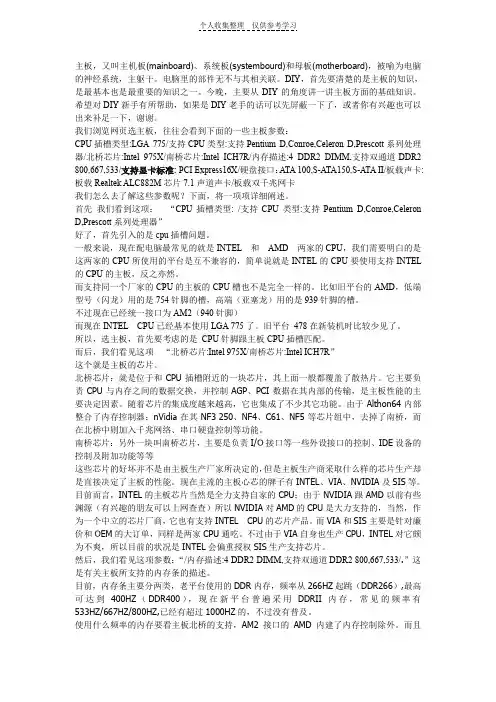

主板,又叫主机板(mainboard)、系统板(systembourd)和母板(motherboard),被喻为电脑的神经系统,主躯干。

电脑里的部件无不与其相关联。

DIY,首先要清楚的是主板的知识,是最基本也是最重要的知识之一。

今晚,主要从DIY的角度讲一讲主板方面的基础知识。

希望对DIY新手有所帮助,如果是DIY老手的话可以先屏蔽一下了,或者你有兴趣也可以出来补足一下,谢谢。

我们浏览网页选主板,往往会看到下面的一些主板参数:CPU插槽类型:LGA 775/支持CPU类型:支持Pentium D,Conroe,Celeron D,Prescott系列处理器/北桥芯片:Intel 975X/南桥芯片:Intel ICH7R/内存描述:4 DDR2 DIMM,支持双通道DDR2 800,667,533/支持显卡标准: PCI Express16X/硬盘接口:ATA 100,S-ATA150,S-ATA II/板载声卡:板载Realtek ALC882M芯片7.1声道声卡/板载双千兆网卡我们怎么去了解这些参数呢?下面,将一项项详细阐述。

首先我们看到这项:“CPU插槽类型: /支持CPU类型:支持Pentium D,Conroe,Celeron D,Prescott系列处理器”好了,首先引入的是cpu插槽问题。

一般来说,现在配电脑最常见的就是INTEL 和AMD 两家的CPU,我们需要明白的是这两家的CPU所使用的平台是互不兼容的,简单说就是INTEL的CPU要使用支持INTEL 的CPU的主板,反之亦然。

而支持同一个厂家的CPU的主板的CPU槽也不是完全一样的。

比如旧平台的AMD,低端型号(闪龙)用的是754针脚的槽,高端(亚塞龙)用的是939针脚的槽。

不过现在已经统一接口为AM2(940针脚)而现在INTEL CPU已经基本使用LGA 775了。

旧平台478在新装机时比较少见了。

所以,选主板,首先要考虑的是CPU针脚跟主板CPU插槽匹配。

主板基础应用知识大全

主板基础应用知识大全

主板基础应用知识大全主板又称主机板、系统板、逻辑板、母板、底板等,是构成复杂电子系统例如电子计算机的中心或者主电路板。

电脑主板算是DIY主机三大件之一,整个电脑的运行离不开主板,其他配件都离不开主板的支撑。

下面就让小编带你去看看主板基础应用知识大全吧,希望对你有所帮助吧主板知识(台式机)一、主板的概念(非纯小白可跳过此节)别称有主机板(Mainboard)、系统板(Systemboard)、母板(Motherboard)等;是电脑最重要的部件之一,一般是一块矩形的电路板,典型的主板能提供一系列结合点,供CPU、显卡、声卡、硬盘、内存条,硬盘,外设等设备的结合,它们通常直接插入有关插槽,或者用线路链接。

主板中最重要的构成组件是芯片组(Chipset),芯片组通常由北桥芯片和南桥芯片组成;北桥芯片就是在CPU插槽旁边的一块芯片,由于它的发热量较高,所以上面常常都覆盖了散热片,主要负责CPU和内存、显卡、PCI之间的数据交换,是主板性能的主要决定因素;南桥芯片在靠近PCI槽和ISA(指令集架构)槽的位置,主要负责I/O接口等一些外设接口的控制、IDE设备(硬盘等设备的一种接口技术)的控制等;芯片组也为主板提供一些额外的功能,比如集成显核(内置显核)和集成声卡(内置声卡);有些高价主板也会集成其他的额外功能,如蓝牙,WIFI。

二、主板(INTEL CPU)通用命名规则:有四个档次,由高到低排列分别是__、Z、B、H;"__":专业级,也只能用于Inter后缀带“__”、“__E”的IU(Intel CPU);"Z":发烧级,支持超频,一般搭载后缀带“K”、“KF”的IU;"B":中高级,不支持超频,一般搭载后缀带“F”或者不带后缀的IU;"H":入门级,不支持超频,一般搭载后缀带“F”或者不带后缀的IU。

扩展知识:INTEL CPU后缀含义三、主板(AMD CPU)通用命名规则也有四个档次,由高到低排列分别是TR__、__、B、A;"TR__":专业级,只能搭配Threadripper(线程撕裂者)系列的AU(AMD CPU);"__":发烧级,支持超频,一般搭配带后缀“__”的锐龙系列AU;"B":中高级,支持超频,一般搭配带后缀“__”和不带后缀的锐龙系列AU;"A":入门级,不支持超频,一般搭配带后缀“G”的锐龙系列AU和搭配后缀“GE”的速龙系列AU;Tips:AMD的CPU是不锁频的;扩展知识:AMD CPU后缀含义四、主板选购指标解析板型:E-AT__:加强型,高性能主板,一般有8个内存插槽,需要搭配专业级CPU,常用于工作站、服务器:E-AT__、玩家国度(ROG) ZENITH II E__TREME ALPHAAT__:标准型,俗称大板,一般有4个内存插槽,多装在大型机箱和中型机箱中:AT__、玩家国度(ROG)MA__IMUS __I FORMULAM-AT__:紧凑型,俗称小板,一般有2~4个内存插槽,多装在小型机箱中:M-AT__、微星 (MSI) B365M PRO-VHMINI-IT__:迷你型,一般有2个内存插槽,多装在迷你机箱中:MINI-IT__、玩家国度(ROG)STRI__ B360-I GAMING ROG猛禽内存内存标准:指的是支持的内存频速,支持的内存频速越多,以后升级内存条时可选范围就越广;最大内存容量:支持的最大内存容量越大,以后升级内存条时可选的内存容量上限就越高;内存插槽:就是可以插几根内存条,这里要特别注意一下有四根内存插槽的AT__或M-AT__型主板,看下是否支持3通道,如果支持,就可以同时插三根内存条,否则还是老老实实组建双通道吧。

电脑硬件入门知识全解[二]-主板篇

电脑硬件入门知识全解[二]-主板篇

电脑硬件入门知识全解[二]-主板篇电脑硬件入门知识全解[二]-主板篇电脑硬件入门知识全解[二] 主板篇.txt我这辈子只有两件事不会:这也不会,那也不会。

人家有的是背景,而我有的是背影。

肉的理想,白菜的命。

肉的理想,白菜的命。

白马啊你死去哪了!是不是你把王子弄丢了不敢来见我了。

电脑硬件入门知识全解[二] 主板篇一:电源回路三:硬盘接口硬盘接口是硬盘与主机系统间的连接部件,作用是在硬盘缓存和主机内存之间传输数据。

不同的硬盘接口决定着硬盘与计算机之间的连接速度,在整个系统中,硬盘接口的优劣直接影响着程序运行快慢和系统性能好坏。

从整体的角度上,硬盘接口分为IDE、SATA、SCSI和光纤通道四种,IDE接口硬盘多用于家用产品中,也部分应用于服务器,SCSI接口的硬盘则主要应用于服务器市场,而光纤通道只在高端服务器上,价格昂贵。

SATA是种新生的硬盘接口类型,还正出于市场普及阶段,在家用市场中有着广泛的前景。

在IDE和SCSI的大类别下,又可以分出多种具体的接口类型,又各自拥有不同的技术规范,具备不同的传输速度,比如ATA100和SATA;Ultra160 SCSI和Ultra320 SCSI都代表着一种具体的硬盘接口,各自的速度差异也较大。

四:I/O地址这个学过编程的都知道了,I/O地址中I是input的简写,O是output的简写,也就是输入输出地址。

每个设备都会有一个专用的I/O 地址,用来处理自己的输入输出信息。

因此这是绝对不能够重复的。

如果这两个资源有了冲突,系统硬件就会工作不正常。

五:前端总线前端总线是处理器与主板北桥芯片或内存控制集线器之间的数据通道,其频率高低直接影响CPU访问内存的速度;BIOS可看作是一个记忆电脑相关设定的软件,可以通过它调整相关设定。

BIOS存储于板卡上一块芯片中,这块芯片的名字叫COMS RAM。

总线是将信息以一个或多个源部件传送到一个或多个目的部件的一组传输线。

计算机基础知识(硬件和软件)PPT课件

计算机基础知识(硬件和软件)PPT课件
显卡、软盘驱动器、光盘驱动器、电源接线、
数据线、接口等。 常用外围设备:显示器、键盘、鼠标器、外 存储器、打印机等。
超级高性能计算机
微型计算机的硬件组成
返回
主机箱
返回
电源接线
返回
主板
主板,是微机最基本的也是最重要的部件之一 。主 板一般为矩形电路板,上面安装了组成计算机的主 要电路系统,主板的类型和档次决定着整个微机系 统的类型和档次,主板的性能影响着整个微机系统 的性能。
刻录机使用的盘片,根据外观的不同,经常分为绿 盘、金盘和蓝盘,绿盘的兼容性好,价格便宜,使用 广泛;金盘价格高,使用寿命长;蓝盘成本低,使用 寿命短。
刻录机的性能指标最主要的是信息的读取速 度和最大CD刻录速度。但容易被人忽略的另外一
个重要指标是数据缓冲区的大小,缓冲区对刻录机非 常重要,因为刻录数据时首先要把数据写入缓冲区, 如果缓冲区的数据用完而后来的数据没有及时补充, 就会导致刻录失败。
计算机的组成
硬件 计算机系统
软件
主机
CPU 内存
运算器
控制器
随机存储器 (只R读AM存)储器(ROM)
外部设备
输入设备 输出设备 辅存储器
系统软件(操作系统、 语言处理程序等)
应用软件(字处理、计算机辅助设计等)
计算机的硬件组成
微型计算机硬件系统:主机和常用外围设备。 主机:中央处理器、内存储器、主板、硬盘、
光盘存储器的分类
光盘存储器可以分为只读型光盘、一次写入型光盘和可 擦写型光盘三种类型。
只读型光盘中的数据预先写在光盘上,用户不能抹除, 也不能写入,而只能读出光盘中的信息,PC中广泛使用 的CD-ROM就属于此类。
一次写入型光盘可以由用户自己将信息写入,但过后只 能读出,而不能改写或抹除。这种光盘主要供用户保存信 息和数据备份使用,CD-R光盘就属于此类。

电脑主板上电子元器件基础知识大全

电脑主板上电子元器件基础知识大全

电脑主板上电子元器件基础知识大全打开机箱盖一看,主板上布满了密密麻麻的全是一些电子员器件,有电阻、电容、晶体管等等很多,在电脑工作中这些小元器件可是起着非常重要的作用,一个不能少一个也不能坏。

哎,这个时候才想起上大学的时候学的数字电路、物理电路来,模拟电路来,可惜那个时候从来没一个老师说过这些东西有些什么应用领域的作用,想一想觉得那些老师业太缺乏应用能力了,气愤,这就是中国教育的弊端,与应用严重脱节!没办法,这里总结起来温习温习吧!一、电阻电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。

电阻在电路中的主要作用为:分流、限流、分压、偏置等。

1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。

换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路,如:472 表示47×100Ω(即4.7K);104则表示100K b、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色/ x0.01 ±10 金色/ x0.1 ±5 黑色0 +0 / 棕色1 x10 ±1 红色2 x100 ±2 橙色 3 x1000 /黄色4 x10000 / 绿色5 x100000 ±0.5 蓝色6 x1000000 ±0.2 紫色7 x10000000 ±0.1 灰色8 x100000000 / 白色9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。

电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。

电脑的主板部件接口详细图解

电脑的主板部件接口详细图解

电脑的主板部件接口详细图解03-22 电脑知识学习网来源: 网络主板的对于电脑的重要性就不用多说了, 对电脑硬件的基本知识有一点了解的朋友都知道, 如果说CPU是电脑的心脏, 那主板就是电脑的骨架, 是心脏的立足根本. 电脑大部硬件都是通过主板的接口连接在一起, 下面就是电脑的主板部件接口详细图解, 一块主板主要由线路板和它上面的各种元器件组成, 电脑主板部件接口是我们主要要了解的, 通过主板图解能更好的知道各个接口的作用.1. 认识电脑的线路板电脑的主板一般都是PCB印制电路板, 它实际是由几层树脂材料粘合在一起的,里面采用铜箔走线。

电脑主板的PCB线路板一般分有四层,其中的最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

电脑主板是如何做出来的呢? PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

再通过一系统的复杂的工艺, 一块主板才能制作出来.不过如果线路板要想在电脑上做主板使用,还需制成不同的板型。

其中AT板型是一种最基本板型,其特点是结构简单、价格低廉,其标准尺寸为33.2cmX30.48cm,AT主板需与AT机箱电源等相搭配使用,现已被淘汰。

而ATX板型则像一块横置的大AT板,这样便于ATX机箱的风扇对CPU进行散热,而且板上的很多外部端口都被集成在主板上,并不像AT板上的许多COM口、打印口都要依靠连线才能输出。

另外ATX还有一种MicroATX小板型,它最多可支持4个扩充槽,减少了尺寸,降低了电耗与成本。

2.主板中的北桥芯片芯片组(Chipset)是主板的核心组成部分,按照在主板上的排列位置的不同,通常分为北桥芯片和南桥芯片,如Intel的i845GE芯片组由82845GE GMCH北桥芯片和ICH4(FW82801DB)南桥芯片组成;而VIAKT400芯片组则由KT400北桥芯片和VT8235等南桥芯片组成(也有单芯片的产品,如SIS630/730等),其中北桥芯片是主桥,其一般可以和不同的南桥芯片进行搭配使用以实现不同的功能与性能。

电脑基础知识计算机组装与维修PPT课件

第14页/共31页
计算机基本故障信息与处理(一)
C、 对故障现象做出判断: ☆、计算机主机或显示器无电源显示:检查计算机外部电源 线及显示器电源插头; ☆ 、显示器无显示或音响无声音:可检查显卡或声卡有无 松动或插头是否插紧; ☆ 、主机喇叭鸣响:可根据响声数来判断错误 1响:内存刷新故障系统正常 2响:内存校验错CMOS设置错或主板 RAM出错
一硬件老化二操作不当28计算机使用的禁忌一1大力敲击回车键2在键盘上面吃零食喝饮料3光碟总是放在光驱里还有看vcd时暂停后出玩或吃饭4关了机又马上重新启动5开机箱盖运行6用手摸屏幕7一直使用同一张墙纸或具有静止画面的屏保8把光碟或者其他东西放在显示器上9拿电脑主机来垫脚29计算机使用的禁忌二10计算机与空调电视机等家用电器使用相同的电源插座11给你的计算机抽二手烟12不停的更换驱动程序13装很多测试版的或者共享版的软件14在系统运行中进行非正常重启15不扫描和整理硬盘16虚拟内存不指定范围17不用卸载而是直接删除文件夹18加载或者安装太多同样功能的软件3016轻松学习组装计算机学习计算机组装步骤如下大家可以从步骤中一步一步学习相关知识当然还需要亲自操作去采购所需零部件并动手组装
第15页/共31页
计算机基本故障信息与处理二)
➢ 如硬盘无法启动可先用原硬盘中相同版本系统软盘启动并用 SYS传系统文件到硬盘或用FDISK检查硬盘分区是否正确; ➢ 启动计算机并按下F8键,选菜单第3项进入Windows安全模 式,检查故障并重新启动; ➢ 对该软件UNINSTALL及删除其所在目录后,重新安装该软件。
在内存成为影响系统整体系统的最大瓶颈时,双通道的内存设计大大解 决了这一问题。提供英特尔64位处理器支持的主板目前均提供双通道功 能,
主板上的内存插槽一般都采用两种不同的颜色来区分双通道与 单通道。例如上图,将两条规格相同的内存条插入到相同颜色 的插槽中,即打开了双通道

电脑主板连接线图解

电脑主板连接线图解?一、认识主板供电接口图解安装详细过程在主板上,我们可以看到一个长方形的插槽,这个插槽就是电源为主板提供供电的插槽(如下图)。

目前主板供电的接口主要有24针与20针两种,在中高端的主板上,一般都采用24PIN的主板供电接口设计,低端的产品一般为20PIN。

不论采用24PIN和20PIN,其插法都是一样的。

主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计,只有按正确的方法才能够插入。

通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计,这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起。

二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压,目前主板上均提供一个给CPU单独供电的接口(有4针、6针和8针三种),如下图主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。

三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流,目前大部分的硬盘都采用了串口设计,由于SATA的数据线设计更加合理,给我们的安装提供了更多的方便。

接下来认识一下主板上的SATA接口。

以上两幅图片便是主板上提供的SATA接口,也许有些朋友会问,两块主板上的SATA口“模样”不太相同。

大家仔细观察会发现,在下面的那张图中,SATA接口的四周设计了一圈保护层,这样对接口起到了很好的保护作用,在一起大品牌的主板上一般会采用这样的设计。

SATA接口的安装也相当的简单,接口采用防呆式的设计,方向反了根本无法插入,细心的用户仔细观察接口的设计,也能够看出如何连接。

另外需要说明的是,SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同,下图分别是SATA供电接口与普通四针梯形供电接口对比。

电脑的主板部件接口详细图解

主板的对于电脑的重要性就不用多说了, 对电脑硬件的基本知识有一点了解的朋友都知道, 如果说CPU是电脑的心脏, 那主板就是电脑的骨架, 是心脏的立足根本. 电脑大部硬件都是通过主板的接口连接在一起, 下面就是电脑的主板部件接口详细图解, 一块主板主要由线路板和它上面的各种元器件组成, 电脑主板部件接口是我们主要要了解的, 通过主板图解能更好的知道各个接口的作用.1. 认识电脑的线路板电脑的主板一般都是PCB印制电路板, 它实际是由几层树脂材料粘合在一起的,里面采用铜箔走线。

电脑主板的PCB线路板一般分有四层,其中的最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

电脑主板是如何做出来的呢? PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

再通过一系统的复杂的工艺, 一块主板才能制作出来.不过如果线路板要想在电脑上做主板使用,还需制成不同的板型。

其中AT板型是一种最基本板型,其特点是结构简单、价格低廉,其标准尺寸为33.2cmX30.48cm,AT主板需与AT 机箱电源等相搭配使用,现已被淘汰。

而ATX板型则像一块横置的大AT板,这样便于ATX 机箱的风扇对CPU进行散热,而且板上的很多外部端口都被集成在主板上,并不像AT板上的许多COM口、打印口都要依靠连线才能输出。

另外ATX还有一种MicroATX小板型,它最多可支持4个扩充槽,减少了尺寸,降低了电耗与成本。

2.主板中的北桥芯片芯片组(Chipset)是主板的核心组成部分,按照在主板上的排列位置的不同,通常分为北桥芯片和南桥芯片,如Intel的i845GE芯片组由82845GE GMCH北桥芯片和ICH4(FW82801DB)南桥芯片组成;而VIAKT400芯片组则由KT400北桥芯片和VT8235等南桥芯片组成(也有单芯片的产品,如SIS630/730等),其中北桥芯片是主桥,其一般可以和不同的南桥芯片进行搭配使用以实现不同的功能与性能。

DIY电脑主板插槽芯片和接线图解(免费)word资料33页

DIY电脑主板插槽芯片和接线图解大家知道,主板是所有电脑配件的总平台,其重要性不言而喻。

而下面我们就以图解的形式带你来全面了解主板。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

此主题相关图片如下:主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated- Through-Hole technology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上,以标示各零件的位置,它不能够覆盖在任何布线或是金手指上,不然可能会减低可焊性或是电流连接的稳定性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图解电脑主板
一、硬件其实不神秘
现在电脑早已不是什么稀罕物了,但你是否了解你的电脑呢?你是否知道硬件上那些密密麻麻芯片的作用呢?
如果说CPU是PC的大脑,电源是PC的心脏,那么主板就是PC的神经系统。

可以说主板是所有硬件的基础,是它将各个硬件连接起来,并保证这些硬件可以按部就班的工作。

由于承担着大量复杂的工作,因此主板上元件的复杂程度也是所有硬件中数一数二的,但却很少有普通玩家了解主板上各个元件的功能,这对于一个DIY玩家是坚决不被允许的。

今天笔者就为大家介绍一下主板上各个元件的功能特点,希望通过笔者的介绍大家可以了解更多的硬件知识,成为一个真正的硬件高手。

二、主板主要元件概述
【A】 CPU插槽,目前Intel和AMD的处理器均采用这种ZIP零阻力接口设计。

另外CPU接口附近通常会留出较低的空间以保证高端热管散热器的安装。

【B】内存接口,此位置专门为安装内存所使用,一般普通主板只拥有4个内存插槽,高端主板会增加至6个,而某些集成主板只有2个甚至1个。

安装时需要将内存装进同一颜色插槽才能实现双通道及三通道。

【C】 PCI-E 16x接口,这款拥有三条PCI-E 16x接口,并都采用蓝色以方便识别。

目前PCI-E接口主要为安装显卡使用,而3条PCI-E接口则意味着这款主板最多能同时安装3块显卡,当然只有狂热的游戏发烧友才会这么干。

【D】 PCI接口,这款主板拥有两条PCI接口,并都采用黑色涂装,PCI接口目前主要为安装网卡、声卡等设备。

【E】 PCI-E 1X接口,这块主板板载两条PCI-E 1X接口,此接口250MB/s的带宽远高于普通PCI接口的133MB/s,目前PCI-E 1X主要用于安装扩展卡,如声卡、网卡等。

【F】北桥芯片,散热片低下是主板的北桥芯片。

北桥的主要功能是为CPU、内存、PCI-E接口之前提供互相通信,而在某些集成主板中,北桥内还集成了显示核心。

【G】南桥芯片,南桥芯片的主要功能是控制PCI接口、集成声卡、USB接口等设备。

【H】主供电接口,目前的大多数主板会采用24针接口的设计,次接口是主板的主要电能来源。

【I】双4PIN供电,此接口主要辅助为CPU供电。

【J】 COMS电池,主板上这颗纽扣电池主要为保存BIOS数据不会再关机后丢失。

【K】 IDE接口,IDE接口主要为连接硬盘及光驱等设备,但随着SATA接口的普及IDE已经逐渐失去了价值。

【L】 SATA接口,通常主板会板载4到6个SATA接口,目前SATA已经成了硬盘和光驱的默认接口。

【M】机箱前面板接口,此接口主要为连接机箱开关键、复位键、以及指示灯使用。

【N】扩展USB接口,通过此接口可以获得更多的USB接口。

【O】主板的功能按键,目前大多数主流主板都会提供额外的功能控制,而这种直接固化在主板上的开机、复位、清CMOS,甚至超频跳线是比较常见的设计。

【P】主板接口,这些接口为电脑提供了基本的输入输出功能,其中包括键键盘、鼠标、显示器、耳机以及USB接口等等。

接下来让我们对这些元件作进一步的了解
三、主板种类划分
提起主板我们很容易想到尺寸,没错,现在市场中主板的尺寸有大有小,那么到底是大的好还是小的更优秀呢?
其实目前主板的尺寸大致可以分为ATX、MicroATX、Mini-ITX(简称ITX)三种,其中ATX主板尺寸是三者中最大的,也是电脑主板的标准尺寸,这种主板一般元器件齐全,而且由于PCB板空间大,因此扩展功能相比其他两种尺寸更为优秀。

MicroATX顾名思义就是ATX主板的缩小版,通常这种主板就是我们所谓的集成主板,其中不仅集成了声卡、网卡,更板载了显示核心,因此使用这类主板可以免去玩家购买其他许多硬件的预算,但遗憾的是集成主板的显示核心性能一直未能达到独立显卡的标准。

由于尺寸小,因此MicroATX主板的硬件扩展能力不能和ATX主板相比,但目前不少MircroATX主板虽然扩展能力不佳,但都提供了基本的扩展接口,尤其是PCI-E 接口,因此MircroATX主板也是玩家节约预算的不错选择。

而ITX主板是随着Intel ATOM整合平台而问世的新标准,这种主板尺寸比MicroATX更小,甚至有些ITX主板比成人的手掌大不了多少,这种主板大多为整合平台设计,由于尺寸小巧,因此可以节约不少空间,但功能相比另两款主板有很大差距。

四、主板上最重要的芯片
好了,相信现在玩家们对主板的尺寸都有了一定的了解,那么接下来让我们开始看看主板的主要元件都是做什么用的吧。

如果要问主板上最重要的芯片是什么,那肯定就是北桥芯片和南桥芯片了,这两颗芯片几乎控制了主板的所有功能,而我们通常所说的芯片组就是北桥芯片和南桥芯片的组合。

那么主板上哪颗是北桥,哪颗是南桥呢?这里笔者告诉大家一个简单的办法,离CPU接口仅的一般就是北桥,而距离CPU插槽距离远的就是南桥。

而最标准的识别方法是面朝主板正面竖直拿起主板,将主板扩展接口朝向你的左手边,放好后主板上方最大的那颗芯片就是北桥,而下方最大的一般就是南桥芯片了。

通常北桥芯片负责CPU、内存以及PCIe设备之间的通信,另外在集成主板中的显示核心一般也在北桥芯片中。

南桥芯片主要负责PCI、USB等扩展接口以及集成声卡和网卡的控制。

目前最新的i3i5处理器由于将显示核心和内存控制器全部移进了CPU内部,因此新主板也就取消了北桥芯片的设计。

五、如何识别主板供电设计
除了芯片组之外,主板的CPU供电设计也是玩家关注的重点。

随着CPU性能的提升,CPU所需要的电压却在不断减少,而电源为CPU提供的却仍然是12V电压,为了将高压转换成低压,就需要CPU供电电路的支持了。

对于CPU供电电路的原理笔者就不在这里赘述了,简单的说,CPU供电电路相数越多,所提供的电压就越稳定,而且电流也更大,由于有了电流分流因此供电电路的温度也会随着相数的增加而降低。

但如何了解CPU供电电路的相数呢?我们可以根据CPU插槽周围的线圈、场效应管以及电容的数量来潘通,通常1个线圈、2个场效应管和1个电容构成一路供电。

对于最新的i3/i5处理器由于内存控制器和显示核心全部集成进了CPU,因此在CPU周围还有专门为这两个部件设计的供电电路,比如4+2相供电就是说有两相供电是为显示核心和内存控制器服务的。

六、芯片功能逐个介绍
除了南北桥芯片之外,主板上还集成了不少其他芯片,接下来笔者就为大家做一下详细介绍。

在CPU插槽附近一般会安装一颗传感芯片,其主要功能就是负责CPU的各项参数。

板载网卡及板载声卡芯片一般放置于PCI-E插槽前端,图中的RTL8111C就为主板提供了千兆网卡,而ALC889则是一颗音频硬解码芯片,通过它主板可以输出7.1声道的音频信号。

主板上的这颗纽扣电池主要负责为CMOS供电,由于CMOS芯片属于一颗RAM 随机存储器,因此一旦停止供电就会造成BIOS设置的丢失,如果玩家使用了几年的电脑,每次开机时系统时间都不正确时,很可能就是这块电池没电了。

由于纽扣电池本身电量就少,为了尽可能避免传输时的损耗,因此COMS芯片会与电池距离很近,图片中纽扣电池旁边贴着绿色便签的就是这块主板的CMOS芯片了。

图中电池左边的就是是主板的时钟发生器,识别时钟发生器的方法很简单,只要看到芯片上印有ICS的就是时钟发生器。

时钟发生器的主要功能是在电脑启动时初始化始终频率,并在电脑运行中协调整个总线频率,从而保证电脑的稳定。

由于X58芯片组彻底取消了IDE接口的设计,但目前IDE设备并没有完全绝
迹,因此这块主板使用一颗JMB363第三方磁盘控制芯片为主板增加了IDE接口,同时还为主板额外增加了2个SATA接口。

图片中这颗Fintek的F71882FG芯片是一颗输入输出控制芯片,其不仅可以为主板提供IEEE1394等接口,更内置硬件监测功能,可以实时检测电压,并自动控制风扇转速。

现在我们已经将主板上的主要芯片全部介绍完毕了,但由于主板型号众多,因此各个型号的主板所使用的芯片也不近相同,但只要玩家明白,芯片一般在其控制的元件周围,就可以大概了解它们的作用了。
