无线充电原理图文详解
.
可编辑修改 1 无线充电原理图文详解
支持无线充电的智能手机从2011年夏季前后开始上市。任何厂商的任何机型均可使用的“Qi”规格将成为全球标准。停车即可充电的EV（电动汽车）用充电系统也在推进研发。
无线充电已经在电动牙刷、电动剃须刀、无线电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域。
NTT DoCoMo在2011年夏季以后陆续上市了多款支持无线充电的智能手机和充电座。这些手机无需在手机上插上充电线缆，只需放置在充电座上即可为电池充电。今后NTT DoCoMo将在电影院、餐厅、酒店、机场休息室等公共场所设置充电座，便于用户在外出时使用。
软银移动也预定2012年1月上市支持无线充电的智能手机。KDDI正在开发车载式智能手机的无线充电座。
未来无线充电的应用范围将有望扩大到EV的充电系统。
目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。Qi源自汉语“气功”中的“气”，以松下、.
可编辑修改 2 韩国三星电子、英国索尼爱立信、芬兰诺基亚、电装为首，许多国家的家电厂商和汽车厂商都相继加盟了WPC。
无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。
19世纪发现的物理现象
电磁感应方式采用了19世纪上半期发现的物理现象。众所周知，电流流过线圈时，周围会产生磁场。1820年，丹麦物理学家汉斯·奥斯特（Hans Oersted）发现了这种电磁效应。 . 可编辑修改 3 用没有通电的其他线圈接近该磁场，线圈中就会产生电流，由此点亮灯泡。1831年，英国物理学家迈克尔·法拉第（Michael Faraday）发现了这个可从线圈向线圈供电的物理现象，并称之为电磁感应现象。
.
可编辑修改 4 无线充电使用的充电座和终端分别内置了线圈，使二者靠近便开始从充电座向终端供电。为提高供电效率，需要使线圈之间的位置对齐，不产生偏移。因此，各厂商在位置定位方法方面纷纷开动脑筋。
从事智能手机外设业务的日本Oar公司于2011年8月推出了名为“无线充电板”的充电座。内置有磁铁，用于将终端吸引到指定位置。
松下于2011年6月投放了无线充电座“无接点充电板”。尺寸约为鼠标垫大小，表示实现了“位置自由（Free Positioning）”，将终端放在充电板上的任何位置均可充电。
充电座内部的线圈带有驱动装置，可在平面中移动。通过自动检测终端放置位置，并移动至该位置，使线圈的位置相一致。
该充电座的开发人员、松下集团三洋电机能源设备公司（SANYO Electric Energy
Devices Company）充电系统事业部长佐野正人就位置自由实现实用化的理由解释说，“用户希望能更便利地充电”。
日立麦克赛尔于2011年4月面向美国苹果的人气智能手机“iPhone”上市了无线充电器“AIR VOLTAGE”。由于iPhone不支持无线充电，所以需要套上内置有线圈的专用外壳才能使用。
电场耦合方式不使用线圈
另外，麦克赛尔的充电座有为一部终端充电和为两部终端充电的款式。两部款的尺寸为鼠标垫大小，可在左右各放置一部终端。内部排列了14个线圈，左右各7个，用这些线圈覆盖了充电座的广大范围。由此，终端可以比较自由地放置在充电座上。在7个线圈中可最多自动选择3个能高效传输的线圈来供电。
日立麦克赛尔2011年11月还面向“iPad2”上市了无线充电器“AIR VOLTAGEfor iPad2”。该充电器未采用Qi规格，而是全球首次采用了“电场耦合方式”。
电场耦合方式不使用线圈，而是在供电侧和受电侧设置电极，利用二者之间产生的电场供电。为iPad2套上内置有受电用电极的专用外壳来充电。
电场耦合方式的特点是，输出功率比Qi大，即使电极之间的位置稍有偏移也可维持高传输效率。模块由村田制作所开发。 .
可编辑修改 5
EV的无线充电方面，采用磁共振方式的汽车厂商比较多。
磁共振方式由美国麻省理工学院（MIT）物理学家马林·索尔贾希克（Marin Soljacic）于2007年进行了验证，自此受到了广泛关注。
磁共振方式的原理与声音的共振原理相同。排列好振动频率相同的音叉，一个发声的话，其他的也会共振发声。同样，排列在磁场中的相同振动频率的线圈，也可从一个向另一个供电。
利用共振还可延长传输距离。电磁感应方式的供电距离最大为数mm～10cm左右，而磁共振方式如果线圈够大，可向数m远以外供电。
汽车的车底到地面一般有15cm左右的距离。如果在车底安装受电线圈，在自家停车场的地面埋入供电线圈，便可在停车时充电。能够省去连接充电线缆的麻烦。
另外，磁共振方式不同于电磁感应方式，无需使线圈间的位置完全吻合。即使停车位置与固定位置稍微错开，线圈之间也会共振。
还将用于磁悬浮
三菱汽车2011年9月与美国风险企业WiTricity和IHI就共同开发磁共振方式无线充电系统达成了一致。在2011年12月上旬于东京有明国际展示场（东京有明国际会展中心）举行的东京车展上，展示了该无线充电系统。
无线充电器什么原理
无线充电器什么原理
无线充电器是一种利用电磁感应原理进行充电的设备。它的工作原理类似于变压器，通过电磁场的感应来实现电能的传输，从而让我们的手机、电动汽车等设备实现无线充电。
首先，无线充电器由两个主要部分组成，发射器和接收器。发射器通常由一个交流电源和一个发射线圈组成，而接收器则由一个接收线圈和一个电池充电电路组成。
当发射器通电时，它会产生一个交变电流，这个交变电流会在发射线圈中产生一个交变磁场。接收器中的接收线圈会受到这个交变磁场的影响，从而在接收线圈中产生感应电流。这个感应电流通过电池充电电路，最终将电能储存在电池中。
无线充电器的工作原理主要依赖于电磁感应定律。根据法拉第电磁感应定律，当一个导体在磁场中运动或者磁场的强度发生变化时，就会在导体中产生感应电动势。利用这个原理，无线充电器能够实现电能的传输。
此外，无线充电器还需要考虑能量传输的效率和安全性。为了提高能量传输的效率，发射器和接收器之间需要保持一定的距离和对齐。同时，还需要考虑发射器和接收器之间的匹配度，以及电磁场的调节等因素。在保证能量传输效率的同时，还需要考虑电磁辐射对人体和其他设备的影响，以确保无线充电器的安全性。
总的来说，无线充电器是通过电磁感应原理实现电能传输的设备。它利用发射器产生的交变磁场，通过接收器中的接收线圈感应产生感应电流，最终实现电能的传输和储存。在实际应用中，我们需要考虑能量传输效率和安全性等因素，以确保无线充电器的正常工作和人体健康的安全。
无线充电器什么原理 2
无线充电器什么原理
无线充电器是通过电磁感应原理实现无线传输电能的一种设备。它由两个主要部件组成：发射器和接收器。
发射器内置一个电磁线圈，通过交流电源供电，产生高频电流。这个电流在电线圈内产生变化的电磁场。接收器内也有一个电磁线圈，当处于发射器产生的电磁场范围内时，接收器的电磁线圈会感应到电磁场并产生电流。
当接收器的电磁线圈感应到电磁场后，它会将电流转化为直流电并存储在内部电池或直接供给使用设备。通过这种方式，无线充电器可以将电能从发射器传输到接收器，实现对设备的无线充电。
需要注意的是，无线充电器的工作距离和传输效率与发射器和接收器之间的距离、电磁场的强度以及电力转换的效率有关。为了提高传输效率，无线充电器通常会采用协议和调制技术，以最大限度地减少能量损失和无线信号干扰。
总之，无线充电器利用电磁感应原理实现无线传输电能，为便捷的充电提供了一种技术解决方案。
无线充电的原理
无线充电的原理
无线充电技术是利用电磁场来进行能量传输，以实现无需通过电缆连接便可将在发射器端产生的能量传输到接收器上，并将其转化为电能储存在设备的电池中，实现充电的功能。
一、原理：
1、电磁能量传输原理：无线充电是利用“电磁能量传输原理”实现的，即通过电磁场完成电能的传输，并将传输到的能量转换为电能，以实现充电的功能。
2、发射器与接收器的原理：发射器由发射模块和发射线圈组成，发射模块可以产生出电磁场，而线圈可以将电磁能量放大；接收器也由接收模块和接收线圈组成，接收模块用来收集外界传来的电磁场，并将其转换为电能存放在设备内的电池中。
3、安全保护：无线充电技术在充电过程中采用多重保护机制，如温度控制、充电流量控制和太阳能电池板报警等，保证充电安全。
二、优点：
1、免去了连接线材的麻烦：采用无线充电，不再需要担心连接线材的烦恼，只需要把发射与接收器放置在指定位置，设备就可以自动完成充电。
2、高效稳定：无线充电技术在充电过程中采用最高稳定的电磁场，能够更加有效的完成充电，无线充电的传输效率可以达到90%以上，节省一定的电能损耗。
3、环境友好：无线充电技术不含任何有毒物质，充电过程中没有任何射线，安全环保，符合现代科技的发展要求。
三、缺点：
1、空间限制：无线充电过程中，发射器与接收器之间只能保持有限距离，过大的距离就会使能量传输无法实现，从而导致充电失败。
2、费用昂贵：无线充电技术需要按照一定的标准制作，并采用大型发射器与接收器，制造成本较高，使得无线充电价格昂贵。
3、输出功率有限：有些型号的无线充电技术，输出的功率只有有限的，无法满足大功率设备的充电需求，导致充电效果不佳。

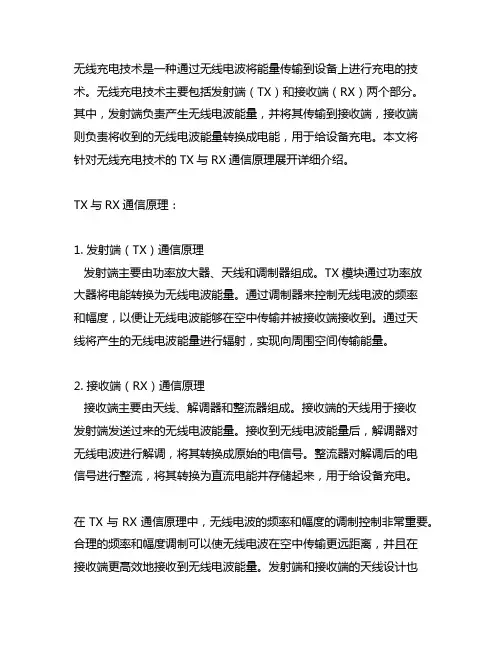

qi无线充 tx与rx通信原理
无线充电技术是一种通过无线电波将能量传输到设备上进行充电的技术。无线充电技术主要包括发射端（TX）和接收端（RX）两个部分。其中，发射端负责产生无线电波能量，并将其传输到接收端，接收端则负责将收到的无线电波能量转换成电能，用于给设备充电。本文将针对无线充电技术的TX与RX通信原理展开详细介绍。
TX与RX通信原理：
1. 发射端（TX）通信原理
发射端主要由功率放大器、天线和调制器组成。TX模块通过功率放大器将电能转换为无线电波能量。通过调制器来控制无线电波的频率和幅度，以便让无线电波能够在空中传输并被接收端接收到。通过天线将产生的无线电波能量进行辐射，实现向周围空间传输能量。
2. 接收端（RX）通信原理
接收端主要由天线、解调器和整流器组成。接收端的天线用于接收发射端发送过来的无线电波能量。接收到无线电波能量后，解调器对无线电波进行解调，将其转换成原始的电信号。整流器对解调后的电信号进行整流，将其转换为直流电能并存储起来，用于给设备充电。
在TX与RX通信原理中，无线电波的频率和幅度的调制控制非常重要。合理的频率和幅度调制可以使无线电波在空中传输更远距离，并且在接收端更高效地接收到无线电波能量。发射端和接收端的天线设计也会直接影响到无线充电的传输效率，因此天线的选择和布局也是无线充电技术中需要重点考虑的因素。
总结：
TX与RX通信原理是无线充电技术中的核心部分，通过发射端的发射和接收端的接收，能够实现无线电波能量的传输和转换，从而实现对设备的充电。在实际应用中，需要根据具体的需求和环境来设计和优化TX与RX的通信原理，以提高无线充电的效率和可靠性。希望通过本文的介绍，能够更好地了解无线充电技术中TX与RX通信原理的相关知识。无线充电技术作为一种现代化的充电方式，正逐渐成为人们关注的焦点。对于无线充电技术中的TX与RX通信原理，其核心原理在于通过无线电波能量的传输和转换实现设备的充电。在实际应用中，针对TX与RX通信原理的优化和改进是提高无线充电技术效率和可靠性的关键。下面将重点介绍TX与RX通信原理中的关键技术和优化措施。
手机无线充电工作原理
手机无线充电工作原理
近年来，随着无线充电技术的逐渐成熟，手机无线充电已经成为手机行业的一大趋势。那么，手机无线充电是如何实现的呢？本文将为您详细介绍手机无线充电的工作原理。
一、电磁感应原理
手机无线充电主要基于电磁感应原理实现。电磁感应是指通过磁场产生电场，或者通过电场产生磁场的现象。而无线充电设备利用变化的磁场来产生电磁感应，从而实现对手机的无线充电。
二、无线充电设备
无线充电设备主要由两个组件组成：发送端和接收端。发送端为充电器，接收端为手机。充电器通过变换电源的电能产生高频交流电，并将其输入到电磁辐射线圈中。
三、电磁辐射线圈
电磁辐射线圈是手机无线充电的核心部件之一。它由若干个匝数相等的线圈组成，并通过电流产生磁场。手机接收端中的电磁感应线圈也具备类似的结构。当发送端产生的交流电流通过电磁辐射线圈时，会产生一个变化的磁场，进而在接收端的电磁感应线圈上产生电磁感应。
四、电磁感应 当接收端的电磁感应线圈在发送端产生的磁场作用下，会感应出交变电压。这个交变电压会被手机的电路系统接收并转换成直流电能，用于手机的充电。整个过程实现了无线充电的效果。
五、距离和效率
手机无线充电的距离和效率是使用者普遍关心的问题。一般而言，发送端和接收端的距离越近，传输效率越高。若距离过长，电能传输会受到电磁波衰减的影响，导致充电效果下降。
另外，无线充电设备的功率也会影响充电效率。较高的功率可以提高充电速度，但同时也会引起传输过程中的能量损耗和发热问题。
六、安全性
手机无线充电技术在保证安全性方面进行了一系列的设计。首先，无线充电设备会通过电流检测功能来避免过流和短路等危险情况。其次，在传输过程中会对电磁波进行屏蔽，减少对人体的影响。此外，无线充电设备还具备温度保护装置，当温度过高时会自动停止充电，以保证用户的安全。
七、未来展望
手机无线充电技术的不断发展将为用户带来更便捷的充电体验。目前，不仅手机厂商，诸如汽车厂商等也开始应用无线充电技术。未来，我们有理由相信手机无线充电技术会变得更加成熟、高效和安全。

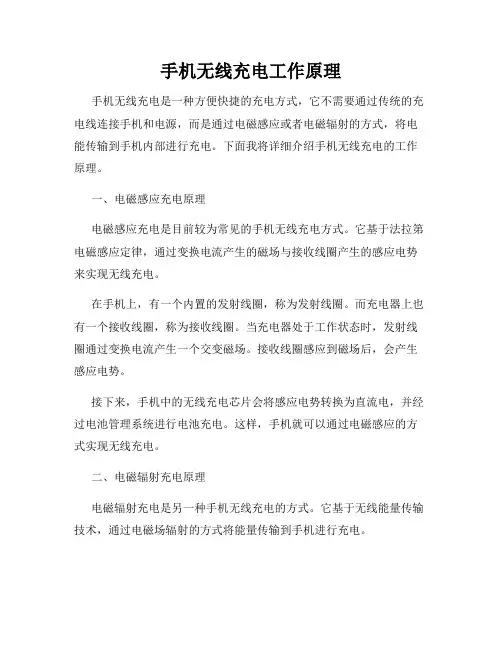

手机无线充电工作原理 2
手机无线充电工作原理
手机无线充电是一种方便快捷的充电方式，它不需要通过传统的充电线连接手机和电源，而是通过电磁感应或者电磁辐射的方式，将电能传输到手机内部进行充电。下面我将详细介绍手机无线充电的工作原理。
一、电磁感应充电原理
电磁感应充电是目前较为常见的手机无线充电方式。它基于法拉第电磁感应定律，通过变换电流产生的磁场与接收线圈产生的感应电势来实现无线充电。
在手机上，有一个内置的发射线圈，称为发射线圈。而充电器上也有一个接收线圈，称为接收线圈。当充电器处于工作状态时，发射线圈通过变换电流产生一个交变磁场。接收线圈感应到磁场后，会产生感应电势。
接下来，手机中的无线充电芯片会将感应电势转换为直流电，并经过电池管理系统进行电池充电。这样，手机就可以通过电磁感应的方式实现无线充电。
二、电磁辐射充电原理
电磁辐射充电是另一种手机无线充电的方式。它基于无线能量传输技术，通过电磁场辐射的方式将能量传输到手机进行充电。 在手机上，同样有一个内置的发射线圈。而在充电器上，则有一个发射器。发射器通过电源提供能量，并通过电磁场辐射的方式将能量传输到手机上。
手机上的接收器感应到电磁场后，可以通过一个整流电路将电磁能量转换为直流电。然后，直流电经过电池管理系统进行电池充电。
三、手机无线充电的适用范围
手机无线充电技术的适用范围主要取决于充电器和手机的兼容性。目前，市场上出现了许多支持无线充电的手机，例如苹果的iPhone 8及以上系列，三星的Galaxy系列等。
同时，为了提高充电效果和充电距离，一些厂商还推出了专门的无线充电设备。这些设备通常配备有高效的电磁感应或电磁辐射技术，并具备较长的充电距离。
总体而言，手机无线充电技术的适用范围在不断扩大，相信在不久的将来，更多品牌和型号的手机将支持无线充电。
四、手机无线充电的优势与局限性
手机无线充电技术具有许多优势。首先，它消除了传统充电线的限制，不再需要插拔充电线，更加便捷。其次，无线充电可以减少电源接口的磨损，延长充电设备的使用寿命。此外，无线充电还有一定的防水性能，提高了手机的安全性能。
手机无线充电是什么原理
手机无线充电是什么原理
手机无线充电是一种基于电磁感应原理的充电方式。它通过将充电功率以无线电波的形式传递，将电能从充电设备传输到手机，实现充电效果。
具体来说，手机无线充电系统由两部分组成：发射端和接收端。发射端通常是充电器或充电台，它内部有一个线圈和一个功率放大器。当用户需要给手机进行充电时，充电器会将电能转换为射频信号，并传送到接收端。
接收端位于手机中，它也有一个线圈用于接收无线电波。当接收到无线电波时，这个线圈会将它们转换为电能，并通过电路将电能储存到手机电池中。
手机无线充电的原理与变压器的工作原理类似。当发射端传输射频信号时，会在接收端产生一个与之相同频率的电流。然后，接收端的线圈会利用这个电流来产生一个磁场。这个磁场会激发手机中的线圈，并将能量传输到手机电池中。
需要注意的是，为了保证能量转换的效率和质量，手机无线充电系统需要符合一定的技术规范。例如，发射端和接收端之间需要保持一定的距离，以免能量损耗太大。此外，也需要使用特定的频率、电流和电压，以确保能量的传输和转换正常进行。
总的来说，手机无线充电是一种方便且高效的充电方式，它通过电磁感应技术将电能以无线电波的形式传输到手机中，实现无线充电效果。
无线充电器工作原理
无线充电器工作原理
无线充电器是一种能够通过电磁感应原理实现无线充电的设备。它能够将电能转换成电磁能，然后通过电磁感应作用于另一端的电磁感应线圈上，最终将电能传输到被充电设备上，从而实现无线充电。无线充电器的工作原理主要包括电能转换、电磁感应和能量传输三个方面。
首先，无线充电器的工作原理涉及到电能转换。当无线充电器接通电源时，内部的电路会将交流电转换成一定频率和电压的交变电流。这个交变电流会被传送到无线充电器的发射线圈上，通过线圈中的电流产生电磁场。
其次，无线充电器的工作原理还包括电磁感应。当无线充电器处于工作状态时，发射线圈中的交变电流会产生交变磁场。这个交变磁场会穿过空气或其他介质，到达接收线圈上。在接收线圈中，由于电磁感应的作用，交变磁场会诱导出交变电流。这个交变电流会被连接到被充电设备上的电池或充电电路中，从而实现对被充电设备的充电。
最后，无线充电器的工作原理还涉及到能量传输。通过电磁感应的作用，无线充电器能够将电能从发射线圈传输到接收线圈上，最终实现对被充电设备的无线充电。这种能量传输的方式不需要通过传统的电线或充电器进行连接，大大提高了充电的便捷性和灵活性。
总的来说，无线充电器的工作原理是基于电磁感应原理的。通过电能转换、电磁感应和能量传输三个方面的作用，无线充电器能够实现对被充电设备的无线充电。随着无线充电技术的不断发展和成熟，无线充电器已经在各种电子设备中得到了广泛的应用，为人们的生活带来了极大的便利。
无线充电工作原理
无线充电技术工作原理
无线充电的工作原理主要基于电磁感应、电磁共振、无线电波（RF）、电场耦合传输技术，这些技术允许电能通过非物理接触的方式从充电基座（或发射器）传输到电子设备（或接收器）的电池中。以下是这三种主要无线充电技术的工作原理：
① 电磁感应式无线充电：
1．这是目前应用最广泛、技术最成熟的无线充电方式。其基本原理与变压器相似，利用交变电流通过初级线圈产生交变磁场，次级线圈则感应出电动势并转换为电流，从而实现电能的无线传输。
2．充电时，充电设备（如手机）放置在无线充电板上，两者内置的线圈相互靠近。充电板上的线圈连接至电源并产生交变磁场，手机内的线圈感应到这一磁场后产生电流，进而为手机电池充电。
3．优点：效率高、技术成熟、成本相对较低。
4．缺点：传输距离短（一般需几毫米至几厘米），且要求设备位置相对固定。
② 电磁共振式无线充电：
1．电磁共振技术通过调整发射器和接收器的频率，使它们在同一频率上共振，从而更有效地传输电能。这种技术的传输距离比电磁感应更远，可达数米。
2．发射器和接收器都包含能够产生和接收共振的线圈，它们被调谐到相同的频率。当发射器通电并产生交变磁场时，与接收器线圈频率相同的部分会被放大并传输给接收器。
3．优点：传输距离较远，适用于多个设备同时充电。
4．缺点：效率相对较低，且对设备位置和方向有一定要求。
③ 无线电波（RF）传输式无线充电：
1．无线电波式无线充电利用微波或毫米波等无线电波将电能传输到接收设备。这种方法类似于无线通信，但传输的是电能而非信息。
2．发射器将电能转换为无线电波并发射出去，接收器则捕捉这些无线电波并将其转换回电能。这种技术可以实现较远距离的电能传输，但技术复杂度和成本较高。
3．优点：传输距离远，理论上可以实现较远的无线充电。
4．缺点：效率低，能量在传输过程中会有较大损失；且可能对周围电子设备产生干扰。
总的来说，无线充电技术的发展为人们的生活带来了极大的便利，不同的技术各有优缺点，适用于不同的应用场景。随着技术的不断进步，无线充电的效率和传输距离有望进一步提高，从而推动其更广泛的应用。
无线充电工作原理分类
无线充电工作原理分类
无线充电技术分为三类：电磁感应式、共振式和微波传输 。
13.1.2.1 电磁感应式
目前大多数产品的无线充电功能都采用电磁感应技术。电磁感应技术主要利用经典电磁理论和变压器理论，结合现代电力自控技术，实现电能无线传输。感应式电能传输的基本原理如图13-6所示。在初级线圈加入交流电流Is ，产生交变磁场强度H，经由空气介质耦合产生磁通密度Φ。根据法拉第电磁感应定律，次级线圈因为磁通密度Φ变化而感应出电动势，感应电动势ε=dΦ/dt。
图13-6 电磁感应基本理论
电磁感应技术分为感应耦合和容性耦合。其中，感应耦合的传输形式如变压器、电容等，基于铁磁芯的感应式电能传输方式在传统变压器和电机中得到广泛的应用，但是由于磁场铁芯和电场媒质的限制，它们不适合向运动的物体传输无线的隔离大气隙的能量。
如果工作频率足够高，磁场变化率将在原、副绕组之间引起很强的电磁感应，使得大气隙能量传输可行。
感应电能传输技术涉及的主要技术领域有电磁感应耦合技术、现代电力电子能量变换技术、高频磁技术、谐振逆变技术、软开关技术以及现代控制理论；具体到一个实际系统，还涉及结构设计、通信与控制技术等。感应电能传输的基本原理框图如图13-7所示，直接利用工频交流电作为能量供应源，可采用两相或三相工频电源，视实际的电源容量要求合理选择。工频电源在经过整流电路之后向逆变电路提供平稳的直流电流。该直流电流经过逆变电路的高频逆变之后，向松耦合感应装置的初级绕组提供高频交变电流。松耦合感应装置作为感应式电能传输的关键组件，其初级绕组中通过的高频电流产生感应电磁场，并在次级绕组中产生电磁感应。在次级绕组中得到的感应电动势再通过整流或逆变后提供给直流或交流负载使用，完成非接触供电的整个能量传输过程。
图13-7 电磁感应原理
另外，考虑存在多个能量接收绕组，各个绕组之间的互相影响成为关键。当某个绕组负载的等效阻抗太小（极端情况为短路）或太大（极端情况为开路）时，反应阻抗均不正常，此时将导致其他绕组负载不能工作，必须在用电设备端加上负载供电控制单元，以保证整个系统运行的稳定性和可靠性。
