平板喷绘机供墨系统负压气路培训文档(赵荣来)
平板喷绘机供墨系统负压气路原理 安徽力宇电脑设备制造有限公司 赵荣来 一、 虹吸供墨与负压供墨原理 A.所谓虹吸供墨与负压供墨是特指墨水由副墨盒到喷头的供墨方式，而不是指整个供墨系统的供墨方式。喷绘机供墨系统一般原理如下图1
图1 喷绘机供墨系统一般原理 1-主墨盒 2-墨泵 3-墨水过滤器 4-副墨盒 5-阀体 6-喷头 A-供电\控制信号 B-液位信号 C-清洗液通道 具体工作过程为：主墨盒（1）中的墨水经由墨泵（2）通过墨水过滤器（3）流入副墨盒（4），然后副墨盒（4）中的墨水经阀体（5）进入喷头（6）；其中副墨盒（4）集成有浮球开关，当副墨盒（4）中的墨水液位下降到一定高度，控制启动墨泵（2）开始供墨，反之当液位上升到一定高度，控制关闭墨泵（2），如此实现副墨盒（4）中始终保持有一定量的墨水，一般液位高度差控制在±1mm。 虹吸供墨与负压供墨特指墨水由副墨盒（4）经过阀体（5）到喷
头（6）的供墨方式。 B.喷绘机虹吸供墨方式如下图2所示：
图2 虹吸供墨方式 1- 副墨盒 2-墨管 3-墨车底板 4-横梁组件 5-打印头底板 6-喷头 7-打印卷材 8-打印平台 9-送纸辊 10-压轮 要求副墨盒（1）中液位高度与喷头（6）底面平齐或略低（如图A处），这样便形成产生虹吸的前提条件。首次上墨时，墨管（2）与喷头（6）中无墨水，这时需要借助吸尘器将墨水从副墨盒（1）中抽到喷头（6）中，以后随着喷头（6）不断打印出墨水，墨水由于虹吸效应将由副墨盒（1）持续供给喷头（6）。 C．喷绘机负压供墨方式如下图3所示：
图
3 负压供墨方式 1-副墨盒 2-墨管 3-墨车底板 4-横梁组件 5-打印头底板 6-喷头 7-打印板材 8-打印平台 如图3所示，平板喷绘机，副墨盒（1）液位必然高于喷头（6）底面，这样会造成喷头（6）淤墨，无法进行正常打印。采取的办法为保持副墨盒（1）内部为负压，使负压大小能正好抵消A、B液位差产生的压强。设A、B高度差为h，墨水密度为ρ，压强为P，于是液位差压强为P=ρgh（g为重力常数），副墨盒中负压值P’=-ρgh。负压实现喷头不再淤墨，进而实现墨水由副墨盒（1）向喷头（6）的正常供给。 KJ喷绘机采用负压供墨方式。 由于二级墨盒在喷头上方，所以必须采用负压方式平衡墨水重力产生的压强，如此墨水才不会从喷头中渗出。 二、 平板喷绘机供墨系统负压设计原理 喷绘机供墨系统负压气路设计原理如下图4所示。通过负压气泵（1）抽气产生负压；真空压力开关（4）进行压力检测并输出控制信号。 真空压力开关选择SMC的ZSE30A数字式真空压力开关，该压力开关相关参数：压力分辨率0.1KPa，最小响应时间≤2.5ms，量程+10.0~-100.0KPa，2 P2 负压供墨原理示意图 P2 为二级墨盒中空气压力 P1 为液位差产生的压力 P3 为喷头本身的阻力 P1=ρgh P0 为大气压力 关系为：P1 + P2 = P0 + P3 由于P1 远远大于P3 ，所以P2 要小于P0，即P2要小于标准大气压P0 ，为真空或负压。 P0 P3 个输出通道，可设定不同压力值。它的特点是：压力分辨高，响应快，通过2个输出通道的信号，实现负压气罐中抽气或是补气，最终实现压力稳定在设定数值上。
图4 负压设计原理图 1-负压气泵 2-二位二通电磁阀 3-负压气罐 4-真空压力开关 5-二位二通电磁阀 6-节流阀 7-空气过滤器 8-废液阀 9-废液盒 A-副墨盒 负压气路具体工作流程为： 1.系统上电后，对真空压力开关（4）进行负压数值以及其他相关设定。真空压力开关（4）对负压气罐（3）中压力进行实时检测。 2.当测定压力值未达到设定值时，启动负压气泵（1）以及二位二通电磁阀（2）对负压气罐（3）抽气产生真空；当测定压力达到设定值时，关闭负压气泵（1）以及二位二通电磁阀（2），这时负压气罐（3）中压力即是真空压力开关（4）设定的负压值。 3.当由于某些意外原因导致负压气罐（3）中压力超过设定的负压值时，启动二位二通电磁阀（5），空气经由空气过滤器（7）、节流阀（6）、二位二通电磁阀（5）进入负压气罐（3），罐中负压值下降。负压值下降到设定值时，关闭二位二通电磁阀（5），即可实现压力稳定。 4.负压经过废液盒（9）与副墨盒（A）连接，实现副墨盒内为负压。 5.系统掉电，二位二通电磁阀（2）与（5）处于断电常开状体，负压气罐（3）中压力得以保持。 三、 负压供墨在平板喷绘机上实际应用 A.平板喷绘机供墨系统不仅需要负压，而且也需要正压来进行喷头的冲洗，故在负压基础上增加正压气路，如下图5所示，虚线范围为正压气路。 二位三通电磁阀（10）用来实现正压与负压的切换，正常打印时，二位三通电磁阀（10）连通负压气路与副墨盒（A）；清洗压墨时，二位三通电磁
阀（10）上电，连通正压气路与副墨盒，实现喷头清洗功能。 图5 供墨系统正负压气路原理图 1-负压气泵 2-二位二通电磁阀 3-负压气罐 4-真空压力开关 5-二位二通电磁阀 6-节流阀 7-空气过滤器 8-废液阀 9-废液盒 10-二位三通电磁阀 11-减压阀 12-正压气泵 13-空气过滤器 A-接副墨盒 KJ机器气墨路系统原理图
负压墨路故障诊断与措施 1. 漏气 如负压气泵在反复工作，则可判断气墨路系统存在漏气处，须查明漏气处，采取具体措施解决。查漏气步骤如下： A首先要判断是墨车部分漏气还是电器柜中负压装置漏气，异或都漏气。方法：夹住主气路，观察负压气泵是否仍然反复工作，如正常，则是墨车部分漏气，否则是负压装置漏气。 B然后针对墨车或负压装置具体判断漏气处。 2. 喷头於墨 可能原因有负压过小、负压显示与真实压力有差别、副墨盒阀体漏气等原因。 如负压过小，可适当调高负压，然后观察於墨情况；如负压表本身问题，可拔掉负压表气路，看显示数值是否为0，如不是0，可对负压表进行清零工作；如是副墨盒阀体漏气可依次检查阀芯、各气墨路接头、清洗液接嘴帽、墨管是否裂开等。 3. 墨水倒吸
观察倒吸是怎么发生的：墨车不动，放置若干时间，某个颜色倒吸，一般是供墨板或是主板原因；正压时间过长，导致倒吸，可以缩短正压时间；液位传感器线接错导致倒吸，更正接线即可；打印中倒吸，一般是漏气导致，检查漏气处，加强气密性即可。 发生倒吸处理办法： 首先关机，墨车停在左侧。 其次，清掉废液盒中废液。 第三，将发生都吸副墨盒中墨水放掉大部分，使其液位下降。 最后，换掉进墨的气管。 附1：正常使用中SMC ZSE30A 负压表设置方法 只需要设置三个数值即可：n-1，P2L,P2H。 数值须满足如下要求：︱n-1︱+0.2=︱P2L︱ ︱P2L︱+0.2=︱P2H︱ 附2 SMC ZSE30A 数字真空压力开关设置方法 该型号数字压力开关专为检测控制真空设计，真空检测控制范围为：+10~‐101KPa 一、 压力表基准压力校正 该表的基准压力校正在出厂时已经完成，即将一个标准大气压定位为基准零点。正常使用时不需要进行校正。 当由于某些不可测因素导致其基准压力变化时需要进行压力校准，否则显示压力与实际压力将有一定偏差，影响表的正常使用。 校准方法为：1.将压力表后的气管卸掉，气管与大气相通. 2.给压力表上电，此时压力表将有数值显示。 3.同时按住▲与▼健超过2S，此时显示数值0. 此时完成压力表基准压力校正。 二、 数值设置 “F1”通道设置： 1. 长按“s”健，显示“F0”，通过▲与▼健调整到“F1”。 2. 点击“s”健，进入输出控制模式设置，保持设置值为“”，如下图：（默认值，不进行调整）。
3. 点击“s”健，进入反相输出控制模式设置，设置值为“”，如下图：（为延迟输出模式）。
3. 点击“s”健，进入n-1数字设置状态，将该值设定为供墨系统正常工作压力约-2.2KPa。（PZS为-2.0KPa） 4. 点击“s”健，进入延迟数值设置状态，设定为0.2，见下图： 5. 点击“s”健，进入信号灯设置状态，设定为，见下图：
6. 点击“s”健，完成“F1”通道设置。显示屏显示“F1”字样。 以下进入“F2”通道设置： 7. 通过▲与▼健调整到“F2”。 8. 点击“s”健，进入输出控制模式设置，保持设置值为“”，如下图：
3. 点击“s”健，进入反相输出控制模式设置，设置值为“”，如下图：（为默认值，不需调整）。
9. 点击“s”健，进入P2L数字设置状态，将该值设定为供墨系统补气时的开启压力，设定为-2.4KPa（PZS为-2.2KPa）。该值比P1小0.2 10. 点击“s”健，进入P2H数字设置状态，将该值设定为-2.6KPa（PZS为-2.4KPa）。该值比P2L小0.2。 11. 点击“s”健，进入延迟数值设置状态，设定为0.1，见下图：
12. 点击“s”健，完成“F2”通道设置。显示“F2”字样。 13. 长按“s”健，完成压力表设定，压力表返回检测状态。 需要提醒的是： 1. 正常使用的压力表，当点击“s”时，所显示的是通道“F2”的数值，同事可以进行”P2L”与”P2H”的设置。 2. 以上“（）”中的数值为PZS用正常数值。括号外为KJ用数值。 3.
压力表上电的瞬间显示并非检测状态，而是见下图： 即经过上电后5S后才是压力表的工作状态。

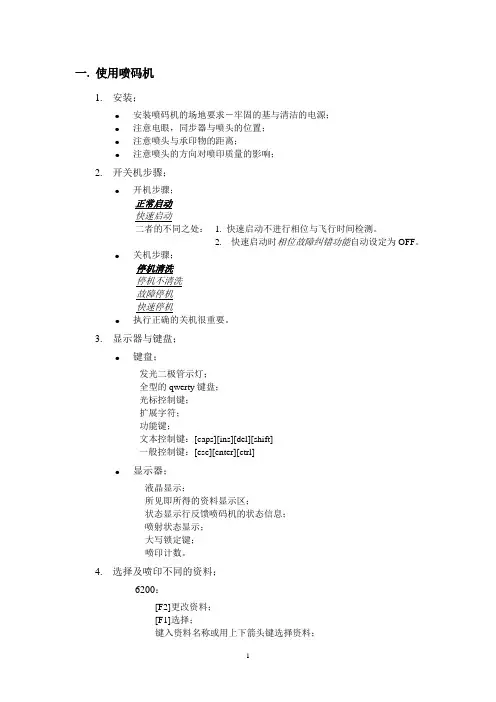

Linx培训
一. 使用喷码机
1. 安装；
安装喷码机的场地要求－牢固的基与清洁的电源；
注意电眼，同步器与喷头的位置；
注意喷头与承印物的距离；
注意喷头的方向对喷印质量的影响；
2. 开关机步骤；
开机步骤；
正常启动
快速启动
二者的不同之处： 1. 快速启动不进行相位与飞行时间检测。
2. 快速启动时相位故障纠错功能自动设定为OFF。
关机步骤；
停机清洗
停机不清洗
故障停机
快速停机
执行正确的关机很重要。
3. 显示器与键盘；
键盘；
发光二极管示灯；
全型的qwerty键盘；
光标控制键；
扩展字符；
功能键；
文本控制键：[caps][ins][del][shift]
一般控制键：[esc][enter][ctrl]
显示器；
液晶显示；
所见即所得的资料显示区；
状态显示行反馈喷码机的状态信息；
喷射状态显示；
大写锁定键；
喷印计数。
4. 选择及喷印不同的资料；
6200：
[F2]更改资料；
[F1]选择；
键入资料名称或用上下箭头键选择资料； 按[START]或[F1]键开始喷印资料。
4200／4800：
[F1]停止喷印
用上下箭头键选择资料；
按[START]键开始喷印。
5. 制作一条文本资料；
涉及的参数有：资料高度，字符大小，字型（Full或Caps），粗度等。
编辑一个只含有文本的资料，采用不同的字型进行喷印。
6. 菜单结构简介；
注意：
使用功能键选择适当的菜单或选项；
按[ESC]键返回上一个菜单；
实心与空心圆选项的不同；
用光标键上下移动；
按[ENTER]选择选项；
如果选项值为数字，请输入新的数字；
如果选项为文本，请用左右光标键选择不同的文本；
选择后，按[enter]键执行。
7. 喷印资料设定；
资料外形与喷印位置要求；
喷印高度；
喷印宽度；
喷印延迟。
喷码机操作与维护维修培训教材
零
HITACHI PB系列喷码机
操作与维护——维修培训
爱杰特电子科技有限公司
2013年5月 日立喷码机―――维修培训手册
——————————————————
─────────────● 爱杰特电子科技有限公司 ●───────────── 壹 目 录
安全须知 ....................................................................................................................................................贰
第一章 设备介绍 ....................................................................................................................................叁
一、设备部件描述 ............................................................................................................................叁
二、喷码机技术规范 ........................................................................................................................伍
第二章 基本操作 ....................................................................................................................................柒

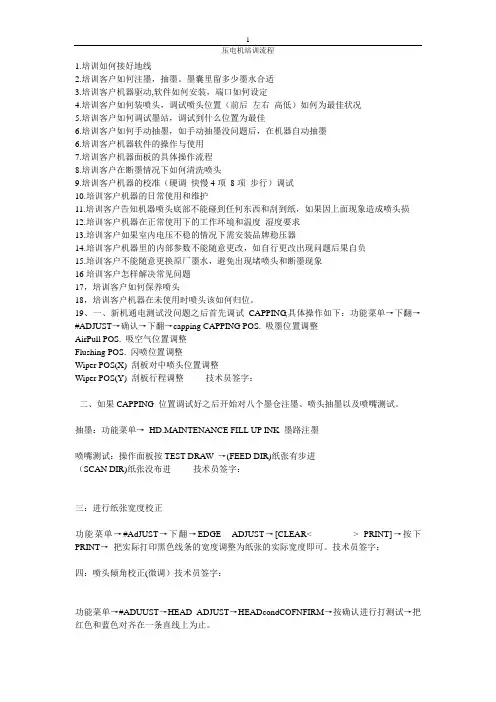

压电机培训流程
1
压电机培训流程
1.培训如何接好地线
2.培训客户如何注墨，抽墨。墨囊里留多少墨水合适
3.培训客户机器驱动,软件如何安装，端口如何设定
4.培训客户如何装喷头，调试喷头位置（前后 左右 高低）如何为最佳状况
5.培训客户如何调试墨站，调试到什么位置为最佳
6.培训客户如何手动抽墨，如手动抽墨没问题后，在机器自动抽墨
6.培训客户机器软件的操作与使用
7.培训客户机器面板的具体操作流程
8.培训客户在断墨情况下如何清洗喷头
9.培训客户机器的校准（硬调 快慢4项 8项 步行）调试
10.培训客户机器的日常使用和维护
11.培训客户告知机器喷头底部不能碰到任何东西和刮到纸，如果因上面现象造成喷头损
12.培训客户机器在正常使用下的工作环境和温度 湿度要求
13.培训客户如果室内电压不稳的情况下需安装品牌稳压器
14.培训客户机器里的内部参数不能随意更改，如自行更改出现问题后果自负
15.培训客户不能随意更换原厂墨水，避免出现堵喷头和断墨现象
16培训客户怎样解决常见问题
17，培训客户如何保养喷头
18，培训客户机器在未使用时喷头该如何归位。
19、一、新机通电测试没问题之后首先调试CAPPING,具体操作如下：功能菜单→下翻→#ADJUST→确认→下翻→capping CAPPING POS. 吸墨位置调整
AirPull POS. 吸空气位置调整
Flushing POS. 闪喷位置调整
Wiper POS(X) 刮板对中喷头位置调整
Wiper POS(Y) 刮板行程调整 技术员签字：
二、如果CAPPING 位置调试好之后开始对八个墨仓注墨、喷头抽墨以及喷嘴测试。
抽墨：功能菜单→ HD.MAINTENANCE FILL UP INK 墨路注墨
喷嘴测试：操作面板按TEST DRAW →(FEED DIR)纸张有步进
（SCAN DIR)纸张没布进 技术员签字：
伟迪捷喷码机基本培训
伟迪捷喷码机基本培训
原理：
文字的点阵被分隔成若干画素，电压按照各画素的位置分配不同比例的墨水粒子带电。然后，通过静电场偏向后，墨水粒子到达喷印物的表面，形成文字。
混合缸里的墨水通过供给泵加压，从喷嘴中喷出柱状液体。柱状液体经过晶振的振动，确定墨水粒子的大小。每一个墨水粒子会有对应的电压使之带电，带电后的墨水粒子在高压偏转电极之间通过时，根据其自身的带电量，确定自己的偏向，到达喷印物表面。
未用来喷印的墨水粒子，会经过回收槽，让回收管路回收后，回到混合缸中。
机器带有控制精确的自动浓度管理系统，墨水缸和溶剂缸分别将使用墨水量，将浓度保持一定后，补给混合缸。
另外，配合不同的喷头移动装置，可灵活应用于各种尺寸的保护膜。
故障图标
喷码机出现故障时，应该采用相应的诊断分析方法解决，若一时解决不了，请仔细记录故障图例的显示和“诊断屏幕”显示的动态参数，及时向我公司的工程师询问和报修。
各图标的含义如下：
1. 高压故障
2. 充电故障
3. 回收故障
4. 风扇故障
5. 机箱温度过高
6. 速度太快
7. 混合缸满
8. 粘度故障
9. 溶济液位低 10. 服务时间到
11. 墨水液位低
一、高压报警
1.高压检测电路太敏感： 重新设置高压检测
2.喷头脏、墨线射偏： 清洗喷嘴，清洁干燥喷头
3.字高设置过高： 重新设置字型高度
二、墨线位置不对或不稳
1.喷嘴墨线未调好： 重新调整喷嘴
2.文丘里回吸不好： 检查文丘里及管路回收情况
3.喷嘴堵塞： 清洗喷嘴
4.过滤器堵塞： 清洗或更换过滤器
三、频繁出现充电故障
1.高压漏电： 减少相应喷印字高
2.过滤器堵塞： 检查清洗过滤器
3.墨水劣化： 更换墨水 4.充电槽，相位检测器脏或潮湿：清洗喷嘴、充电槽、相位检测器，吹干喷头
5.墨点分裂不好： 调整墨点分裂接地不良 检查接地
四、喷印字型质量差
喷气织机修工培训讲义
1 / 6
喷气织机修工培训讲义
喷气织机修机工培训讲义
为了提高我公司修机人员的理论知识和调机能力，到达改善织机效率和布面质量的目的，本讲义从织造原理和调机理念等几方面，并结合本人的工作实践和我公司的设备特性，详细讲述了调机思想，希望能对修机人员的调机起到抛砖引玉的作用。 一、织机原理
织机运转前的准备工作：
〔1〕、织机打纬轴与找纬装置的同步
在机械构造上，织机的轴编码器直接和开口机构相连，而开口机构通过主马达轴与打纬机构相连。一般情况下织机不需要进行同步，但是当进行如下操作后必须重新进行同步：
1、不正常关车〔或断电后〕，进行手动盘车 2、改动了轴编码器、开口机构或控制线路板后 3、行程开关更换
对于必佳乐织机，进行此同步在P420页有一个程序，根据程序提示正确完成20步操作即可完成同步：
步骤一，按下找纬按钮〔PFF/PFR〕,使织机回到织造位置
步骤二，按点动按钮〔PF〕，寻找参考区域的起始位置，此过程警告灯闪亮
步骤三，点动寻找参考区域末端位置
说明：参考区域的两个值是固定的，相当于两个参照点 步骤四，寻找330°的找纬位置
步骤五，找纬位置找到，需要时调节轴编码器 说明：在同步开始前，轴编码器要是综平位置
步骤六，按找纬按钮使综平位置设在0°〔实际输入综平位置可能不是0°〕
步骤七，在0°综平状态，点动找到起始参照位置 步骤八，点动寻找参考位置中点〔打纬点〕
步骤九，如果筘座不在前死心，手动转动机器，保证钢筘在前死心位置〔打纬位置〕
步骤十，调整开口机构使在综平点 步骤十一，调整轴编码器，使综平在0° 2 / 6
步骤十二，找纬功能使综平角度回到预设定的位置 步骤十三，寻找找纬位置
步骤十四，按找纬按钮使综平角度回到预设位置 步骤十五，检查参考区域 步骤十六，检查找纬位置

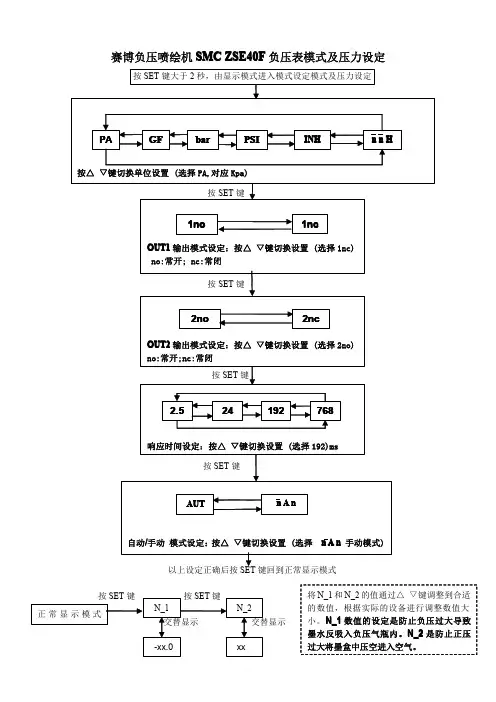

喷绘机负压表模式及压力设定
赛博负压喷绘机SMCZSE40F负压表模式及压力设定按SET键大于2秒，由显示模式进入模式设定模式及压力设定
按SET键
按SET键
按SET键
按SET键
以上设定正确后按SET键回到正常显示模式
按SET键按SET键
交替显示交替显示正常显示模式按△▽键切换单位设置(选择PA,对应Kpa)PAGFbarPSI
OUT1输出模式设定：按△▽键切换设置(选择1nc)
no:常开;nc:常闭1no1nc
OUT2输出模式设定：按△▽键切换设置(选择2no)
no:常开;nc:常闭2no2nc
响应时间设定：按△▽键切换设置(选择192)msINHnnH
2.524192768
自动/手动模式设定：按△▽键切换设置(选择nAn手动模式)AUTnAn
N_1
-xx.0N_2
xx将N_1和N_2的值通过△▽键调整到合适
的数值，根据实际的设备进行调整数值大
小。N_1数值的设定是防止负压过大导致
墨水反吸入负压气瓶内。N_2是防止正压
过大将墨盒中压空进入空气。
说明：1,由图中可以看出，设置中的OUT1对应的线路输出端为黑色的线，根据不同的型号，接法可以
参照电路图。
2,OUT2对应的是白色的线。茶色的线为DC+，蓝色的线为DC-，在我们的机器使用中，利用OUT1
的线路来控制气泵的。
而OUT1设置是NC，即常闭，OUT2是ＮＯ，是常开。OUT1这里是黑色的线，从电路图中可以
看出是给气泵的负极供电的，（对于ZSE40F）这种型号来说。正常状态是闭合，在压力超出了N1与N2所规定的范围以外，气泵的电路被负压表断开，气泵不工作。
错误的设置或者规定的错误的范围是有可能使机器不能正常工作的。
3，这里的P1与P2代表的是正转输出；N1与N2代表的是反转输出，至于更加
详细的意义，由于所看的资料都是日文说明的直译，这点没有说的很清楚
,4，当气泵的因长时间磨损造成压力损耗时候，表现在负压表上的状态是最大负压和正压数值较
小。打画容易出现断线现象，尤其是颜色深的画。
平板喷绘机供墨系统负压气路培训文档(赵荣来)
平板喷绘机供墨系统负压气路原理 安徽力宇电脑设备制造有限公司 赵荣来 一、 虹吸供墨与负压供墨原理 A.所谓虹吸供墨与负压供墨是特指墨水由副墨盒到喷头的供墨方式，而不是指整个供墨系统的供墨方式。喷绘机供墨系统一般原理如下图1
图1 喷绘机供墨系统一般原理 1-主墨盒 2-墨泵 3-墨水过滤器 4-副墨盒 5-阀体 6-喷头 A-供电\控制信号 B-液位信号 C-清洗液通道 具体工作过程为：主墨盒（1）中的墨水经由墨泵（2）通过墨水过滤器（3）流入副墨盒（4），然后副墨盒（4）中的墨水经阀体（5）进入喷头（6）；其中副墨盒（4）集成有浮球开关，当副墨盒（4）中的墨水液位下降到一定高度，控制启动墨泵（2）开始供墨，反之当液位上升到一定高度，控制关闭墨泵（2），如此实现副墨盒（4）中始终保持有一定量的墨水，一般液位高度差控制在±1mm。 虹吸供墨与负压供墨特指墨水由副墨盒（4）经过阀体（5）到喷
头（6）的供墨方式。 B.喷绘机虹吸供墨方式如下图2所示：
图2 虹吸供墨方式 1- 副墨盒 2-墨管 3-墨车底板 4-横梁组件 5-打印头底板 6-喷头 7-打印卷材 8-打印平台 9-送纸辊 10-压轮 要求副墨盒（1）中液位高度与喷头（6）底面平齐或略低（如图A处），这样便形成产生虹吸的前提条件。首次上墨时，墨管（2）与喷头（6）中无墨水，这时需要借助吸尘器将墨水从副墨盒（1）中抽到喷头（6）中，以后随着喷头（6）不断打印出墨水，墨水由于虹吸效应将由副墨盒（1）持续供给喷头（6）。 C．喷绘机负压供墨方式如下图3所示：
图
3 负压供墨方式 1-副墨盒 2-墨管 3-墨车底板 4-横梁组件 5-打印头底板 6-喷头 7-打印板材 8-打印平台 如图3所示，平板喷绘机，副墨盒（1）液位必然高于喷头（6）底面，这样会造成喷头（6）淤墨，无法进行正常打印。采取的办法为保持副墨盒（1）内部为负压，使负压大小能正好抵消A、B液位差产生的压强。设A、B高度差为h，墨水密度为ρ，压强为P，于是液位差压强为P=ρgh（g为重力常数），副墨盒中负压值P’=-ρgh。负压实现喷头不再淤墨，进而实现墨水由副墨盒（1）向喷头（6）的正常供给。 KJ喷绘机采用负压供墨方式。 由于二级墨盒在喷头上方，所以必须采用负压方式平衡墨水重力产生的压强，如此墨水才不会从喷头中渗出。 二、 平板喷绘机供墨系统负压设计原理 喷绘机供墨系统负压气路设计原理如下图4所示。通过负压气泵（1）抽气产生负压；真空压力开关（4）进行压力检测并输出控制信号。 真空压力开关选择SMC的ZSE30A数字式真空压力开关，该压力开关相关参数：压力分辨率0.1KPa，最小响应时间≤2.5ms，量程+10.0~-100.0KPa，2 P2 负压供墨原理示意图 P2 为二级墨盒中空气压力 P1 为液位差产生的压力 P3 为喷头本身的阻力 P1=ρgh P0 为大气压力 关系为：P1 + P2 = P0 + P3 由于P1 远远大于P3 ，所以P2 要小于P0，即P2要小于标准大气压P0 ，为真空或负压。 P0 P3 个输出通道，可设定不同压力值。它的特点是：压力分辨高，响应快，通过2个输出通道的信号，实现负压气罐中抽气或是补气，最终实现压力稳定在设定数值上。
汽车维修--汽车电喷系统培训教材--电喷系统(pdf 31)
电 喷 系 统 预 培 训 教 材
1
电喷系统预培训内容
电 喷 系 统 预 培 训 教 材
2
目 录
电子喷射系统运行原理图...........................................................................................2
计算机输入....................................................................................................................4 计算机输出....................................................................................................................5
进气压力、温度传感器...............................................................................................7
油门踏板位置传感器...................................................................................................9
发动机水温传感器.....................................................................................................10
发动机水温报警开关.................................................................................................12 发动机转速传感器.....................................................................................................13
S4P_basic_CH
IRB 喷 涂 机 器 人 基 本 应 用 培 训
S4P系统
上 海 ABB 工 程 有 限 公 司
2002 年 10 月
教材编号：S4P101 S4P_IRB 喷涂机器人 基本操作培训手册
_____________________________________________________________________________________________________
目 录
1 介绍 ---------------------------------------------2
2 系统安全及环境保护---------------------------------------------3
3 综述 ---------------------------------------------4
4 启动 --------------------------------------------17
5 用窗口工作 --------------------------------------------18
6 手动操作机器人 --------------------------------------------19
7 自动生产 --------------------------------------------27
8 编程与测试 --------------------------------------------33
9 输入与输出 --------------------------------------------42
10 系统备份与冷启动 --------------------------------------------43
武藤写真机培训手册
前言
北京朗清科技发展有限公司成立于2005年，做为喷绘机、雕刻机、刻字机等广告牌印系统、数码影像系统的专业供应商，公司始终致力于将最新的科技成果、最好的产品推向广告行业,并以雄厚的资金实力，一流的技术水平，优质的售后服务享誉业界。
伴随着广告业的飞速发展，公司的规模及实力将会得到长足的进步，今后我们将会以更专业、更专注的精神，竭诚为广大客户朋友服务，让我们携手共创美好明天！
我们的宗旨：真情合作,追求超越．
我们的信念：以人为本,诚信至上．
第一章注意事项
1．1关于手册
此手册适用于武藤RJ-8000彩色喷墨打印机的用户或操作此机器的技术工程师。
手册旨在说明用前准备工作和操作过程。
在使用打印机前，请务必熟悉本手册中的内容并对部分章节作重点了解。
在使用机器过程中请遵照手册所示进行操作。
如有疑问，欢迎与我们的技术支持部门接洽。
1．2设备注意事项：
１、不要将机器放置在以下地点：
（1）、不牢固的表面
（2）、倾斜的地方
（3）、由其它的机器引起震动的地方
（4）、潮湿或多尘的地方
（5）、电话线或照明线路的接地端
２、不要在打印机上放置重物，不要倾斜打印机或靠墙而立,不要上下颠倒放置，不要用布遮住打印机的通风口，不要使用受损的电缆，不要用潮湿的手拨插插头。
３、不要拆卸墨盒，小心的打开或闭合墨盒槽的盖板，打印机初始化时不要移动介质的置杆，不要使用稀释剂、笨、酒精等活性物质擦拭机器表面，不要打开用螺丝固定子的盖子，不要触碰切纸刀，不要用刀切割硬的物体。
４、清洁打印机之前请先关闭电源并断开连接电缆，运输过程中请将打印机保持水平。
５、电源槽中的地线应采用含有铜的电缆,置入地下不浅于65厘米。
1．3墨盒使用注意事项
墨水应放置于常温下保存。当墨水在0℃以下存放时，可能会冻结。如果墨水冻结，应先将墨盒放置于50℃的环境中至少3个小时，使其解冻。待恢复正常后方可使用；
即使墨盒中还有墨水（指盒装墨水），也可能无法打印出来，因为经常插拔的墨盒内可能进入空气。因此安装好墨盒后，不应随便取出再插入。直到需要更换新的墨盒时再取出来。 如果将墨水从冷处移至热处，会出现结露。只有将其在正常环境下放置至少三小时，结露消失后方可使用。
