浅谈PAN基碳纤维原丝的纺丝工艺
龙源期刊网
浅谈PAN基碳纤维原丝的纺丝工艺
作者：赵可 赵武勇 王培
来源：《中国化工贸易·中旬刊》2018年第04期
摘 要：本文简要介绍了现阶段聚丙烯腈基碳纤维原丝的几种制备工艺，对纺丝过程中影响原丝质量的相关工艺参数进行了探讨，并指出目前我国碳纤维产业的重中之重是提高PAN原丝的生产质量。
关键词：PAN原丝；制备工艺；纺丝工艺控制；原丝质量
聚丙烯腈基碳纤维（以下简称PAN基碳纤维）于20世纪60年代迅速走进人们的视野，它既具有碳纤维的固有性，又兼备纺织纤维的柔软可加工性，比铝轻，比钢硬，比重是铁的1/4，强度是铁的10倍，因其十分优异的力学性能，目前已成为世界范围内炙手可热的新型材料。经过多年的发展，PAN基碳纤维的原料制备工艺实现了工业化。它的生产流程、溶剂回收、三废处理等方面都较简单，碳化收率可达45%以上，成本低，原料来源丰富，是目前应用领域最广，产量也最大的一种碳纤维。
制备PAN基碳纤维的生产流程大致如下：丙烷→丙烯腈→聚丙烯腈→纺丝→PAN原丝→预氧化→炭化→表面处理→碳纤维→收丝、包装→碳纤维成品。本文主要探讨由PAN纺丝原液经过湿法纺丝或干喷湿纺等纺丝工艺后得到PAN原丝的过程。在目前的工业生产中，PAN基碳纤维纺主要采用干法、湿法和干湿法来制备原丝。
1 PAN原丝的制备工艺
①干法。干法纺丝是将高聚物在溶剂中配成纺丝原液后，经喷丝头形成细流，溶剂被纺丝甬道中热空气挥发带走的同时，使得高聚物浓缩和固化成初生纤维的方法。此方法操作简单，溶剂回收率大。
②湿法。湿法纺丝是将纺丝原液经过滤、脱泡，通过计量泵从喷丝头挤出，在凝固浴的作用下，粘液细流内的溶剂扩散以及凝固剂像粘液细流中渗透，经过适当的喷丝头拉伸形成初生纤维的方法。该技术较为成熟，是目前PAN基碳纤维原丝生产中应用最广的纺丝工艺。
③干湿法。干湿法，又名干喷湿纺，结合了干法和湿法的优势，在操作流程方面与湿法很相似。纺丝液经喷丝孔喷出后不立即进入凝固浴，而是先经过空气层（亦叫干段或干层），再进入凝固浴进行双扩散、相分离和形成丝条。如果说成纤是一物理过程，则在空气层发生的物理变化有利于形成致密化和均质化的丝条，纤维成品的质量也可以得到保证，在强度和其他性能等方面要远远超出干法或湿法纺丝。目前，用湿法和干喷湿纺都可以生产出优质PAN基碳纤维原丝，但干湿法工艺纺出的原丝质量更高。 龙源期刊网
2 纺丝工艺控制
质量过关的原丝是产业化的前提，是稳定生产的基础。原丝质量既决定了碳纤维的性质，又制约着其生产成本。因而找出影响纺丝的因素，控制好以下几点纺丝工艺对生产出高纯化、高强化、致密化以及表面光洁无暇的高性能碳纤维原丝是十分重要的。
①凝固浴。凝固浴的浓度降低或温度增高，可使双扩散过程和凝固速度加快。导致初生纤维的结构不均一，纤维内部易形成孔洞，拉伸时易因断裂产生毛丝，从而影响成品原丝质量。反之，则有利于生产出缺陷少、抗拉伸、高质量的原丝。但凝固浴浓度太高或温度太低时，纤维会因其表面凝固不良而形成并丝，使其品质下降。因此必须合理控制凝固浴的浓度和温度，使其在一定范围内互相调节。
②水洗。水洗是将原丝上的DMSO尽可能的洗净，使其含量控制在0.1%以下的过程。影响水洗的主要因素是温度和用水量。水温不宜过高，一般控制在50℃。随着用水量的增加，洗净效果变好，但水量过大会导致凝固浴无法平衡影响成形。因此该过程中的用水量也要进行合理控制。
③上油。上油让原丝柔和平滑，增加集束性，有着防止纤维因摩擦产生静电的作用。选择合适的油剂种类，并使其在纤维上的附着量控制在0.1%～0.5%范围内为最佳效果。
④干燥。此过程的温度越高、速度越快，越有利于原丝驱除水分和结构致密化。但温度太高、时间太长时，原丝会发黄变脆，品质下降。工业生产一般会控制温度在100～150℃。
⑤拉伸。原丝的拉伸效果直接影响着原丝的产量和质量。在一定的拉伸倍数以内，碳纤维的抗拉强度和抗拉模量随着原丝拉伸倍数的提高而提高。但过度的拉伸会使纤维内部产生许多缺陷，导致原丝的品质下降。
3 结语
世界上碳纤维生产厂家都把PAN原丝生产技术作为生产碳纤维的绝密技术。国内也正是因为PAN原丝生产技术落后，使碳纤维在质量和产量上均与国外水平相差甚远。在工业生产上，我国90%以上仍依赖于购买成套的国外进口纺丝设备，这极大地制约了碳纤维产业的发展。目前，碳纤维产业正处于上升期，为提高原丝质量，我国学者大多把研究重点放在原丝改性或工艺路线方面，制备技术也一直处于不断地研究中。这样稳抓稳打，我国的PAN原丝及碳纤维生产定会蓬勃发展，勇追世界先进水平。
参考文献： 龙源期刊网
[1]高新玲，杨新颖，裴志强.浅谈我国聚丙烯腈基碳纤维的发展概况及存在问题[J].非织造布，2009，17（05）：21-24.
[2]张婧，陈虹，于今，赵凯，张定金.PAN基碳纤维原丝纺丝技术及其发展现状[J].高科技纤维与应用，2016，38 （06）：46-48+54.
[3]乔福牛.二甲基亚砜一步法碳纤维用聚丙烯腈原丝生产工艺[J].合成纤维工业，1995，18（04）：19-23.
[4]陈蓉蓉，王莘蔚.聚丙烯腈基（PAN）碳纤维的性能、应用及相关标准[J].中国纤检，2010（6）：75-79.
作者简介：
赵可（1991- ）女，浙江宁波人，学历：本科，研究方向：化工工艺。
t1100碳纤维制备工艺
t1100碳纤维制备工艺
哎呀，说起T1100碳纤维的制备工艺，这可真是个技术活儿，得慢慢道来。首先，咱们得知道，T1100碳纤维是一种高性能的碳纤维，它以其高强度、高模量和轻质的特点，在航空航天、体育器材等领域大放异彩。
咱们先从原材料说起，T1100碳纤维的制备得从聚丙烯腈（PAN）纤维开始。这聚丙烯腈纤维，就像是做蛋糕的面粉，是碳纤维的“原料”。首先，得把这聚丙烯腈纤维纺成丝，这个过程就像是纺纱，得控制好温度、湿度，还有纺丝的速度，这些因素都会影响纤维的质量。
纺好的丝，下一步就是氧化。这个过程就像是给纤维“上色”，通过氧化，纤维的颜色会从白色变成黄色，同时纤维的结构也会变得更加稳定。氧化过程中，温度控制非常关键，太高了纤维会烧焦，太低了氧化不彻底。
氧化后的纤维，接下来就是碳化。这一步，就像是把纤维放进烤箱里烤，但是这个“烤箱”可是特制的，得在惰性气体保护下进行，温度得达到上千度。碳化过程中，纤维中的非碳元素会被去除，剩下的就是碳元素，这就形成了碳纤维。
但是，这还没完，T1100碳纤维的制备还得经过石墨化处理。这一步，就像是给碳纤维“抛光”，通过高温处理，让碳纤维的碳原子排列更加有序，从而提高其强度和模量。
最后，就是表面处理了。这一步，就像是给碳纤维“涂保护层”，通过表面处理，可以提高碳纤维与树脂的结合力，这对于复合材料的性能至关重要。
你看，这T1100碳纤维的制备工艺，每一步都得小心翼翼，就像是在做一件艺术品，每一个细节都会影响到最终产品的性能。这玩意儿，可不是随随便便就能做出来的，得有高超的技术和严格的质量控制。
所以啊，下次你看到那些用T1100碳纤维做的飞机、自行车什么的，可别小看了它们，那可是经过了千锤百炼，才达到那么高性能的。这就像是，你看到的那些光鲜亮丽的明星，背后可是付出了不少汗水和努力呢。
碳纤维工艺简介
碳纤维工艺简介

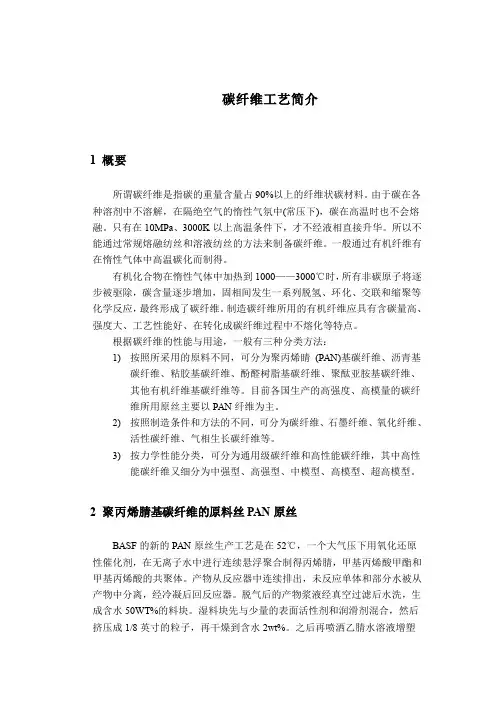

1 概要
所谓碳纤维是指碳的重量含量占90%以上的纤维状碳材料。由于碳在各
种溶剂中不溶解，在隔绝空气的惰性气氛中(常压下)，碳在高温时也不会熔
融。只有在10MPa、3000K以上高温条件下，才不经液相直接升华。所以不
能通过常规熔融纺丝和溶液纺丝的方法来制备碳纤维。一般通过有机纤维有
在惰性气体中高温碳化而制得。
有机化合物在惰性气体中加热到1000——3000℃时，所有非碳原子将逐
步被驱除，碳含量逐步增加，固相间发生一系列脱氢、环化、交联和缩聚等
化学反应，最终形成了碳纤维。制造碳纤维所用的有机纤维应具有含碳量高、
强度大、工艺性能好、在转化成碳纤维过程中不熔化等特点。
根据碳纤维的性能与用途，一般有三种分类方法：
1) 按照所采用的原料不同，可分为聚丙烯睛 (PAN)基碳纤维、沥青基
碳纤维、粘胶基碳纤维、酚醛树脂基碳纤维、聚酞亚胺基碳纤维、
其他有机纤维基碳纤维等。目前各国生产的高强度、高模量的碳纤
维所用原丝主要以PAN纤维为主。
2) 按照制造条件和方法的不同，可分为碳纤维、石墨纤维、氧化纤维、
活性碳纤维、气相生长碳纤维等。
3) 按力学性能分类，可分为通用级碳纤维和高性能碳纤维，其中高性
能碳纤维又细分为中强型、高强型、中模型、高模型、超高模型。
2 聚丙烯腈基碳纤维的原料丝PAN原丝
BASF的新的PAN原丝生产工艺是在52℃，一个大气压下用氧化还原
性催化剂，在无离子水中进行连续悬浮聚合制得丙烯腈，甲基丙烯酸甲酯和
甲基丙烯酸的共聚体。产物从反应器中连续排出，未反应单体和部分水被从
产物中分离，经冷凝后回反应器。脱气后的产物浆液经真空过滤后水洗，生
成含水50WT%的料块。湿料块先与少量的表面活性剂和润滑剂混合，然后
挤压成1/8英寸的粒子，再干燥到含水2wt%。之后再喷洒乙腈水溶液增塑成可熔融挤出的塑料粒子。最终的复合粒子含聚合物72.7wt%，丙酮腈
13.9wt%和水13.4wt%。
PAN基碳纤维原丝生产线的研发
第３６卷第５期 ２０１１生ｌＯＢ 高料技鲜雏与应用 Ｈｉ—Ｔｅｃｈ Ｆｉｂｅｒ＆Ａｐｐｌｉｃａｔｉｏｎ Ｖ＿０ｌ＿３６ Ｎｏ．５ ０ｃｔ．２０ｌ１
ＰＡＮ基碳纤维原丝生产线的研发
高占勇
（邯郸纺织机械有限公司，河北邯郸０５６０１９）
摘要：简介了聚丙烯腈（ＰＡＮ）基碳纤维的特点以及＿ＰＡＮ基碳纤维原丝质量的重要性。重点分析了３个ＰＡＮ基碳纤维原丝生 产线流程方案的设备排布特点、部分工艺参数、总体设计要求以及单元机的结构特征。最后指出ＰＡＮ基碳纤维原丝生产线 上主要单元机的研发难点。 关键词：聚丙烯腈；原丝；生产线；研发 中图分类号：ＴＱ３４２．３１ 文献标识码：Ａ 文章编号：１００７ ９８１５（２０１１）０５．００３８．０４
Ｓｔｕｄｙ ｏｎ Ｐｒｏｄｕｃｔ Ｌｉｎｅ ｏｆＰＡＮＣＦ Ｐｒｅｃｕｒｓｏｒ Ｆｉｂｅｒ
ＧＡＯ Ｚｈａｎ－ｙｏｎｇ
（Ｈａｎｄａｎ Ｔｅｘｔｉｌｅ Ｍａｃｈｉｎｅｒｙ Ｃｏ．，Ｌｔｄ，Ｈｅｂｅｉ Ｈａｎｄａｎ ０５６０ １ ９ Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｏｆ ＰＡＮ—ＣＦ ａｎｄ ｔｈｅ ｆｕｎｄａｍｅｎｔａｌｉｔｙ ｏｆ ＰＡＮ—ＣＦ ｐｒｅｃｕｒｓｏｒ ｆｉｂｅｒ ｑｕａｌｉｔｙ ｗｅｒｅ ｉｎｔｒｏ． ｄｕｃｅｄ ｂｒｉｅｆｌｙ￣Ｔｈｅ ａｒｒａｎｇｅｍｅｎｔ ｆｅａｔｕｒｅ，ｔｅｃｈｎｏｌｏｇｉｃａｌ ｐａｒａｍｅｔｅｒ，ａｎｄ ｏｖｅｒａｌｌ ｄｅｓｉｇｎ ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ ｔｈｒｅｅ ｐｒｏｊｅｃｔｓ ａｂｏｕｔ ＰＡＮ—ＣＦ ｐｒｅｃｕｒｓｏｒ ｆｉｂｅｒ ｐｒｏｄｕｃｔ ｌｉｎｅ ｗｅｒｅ ａｎａｌｙｚｅｄ．Ｉｎ ａｄｄｉｔｉｏｎ，ｔｈｅ ｓｔｒｕｃｔｕｒｅ ｆｅａｔｕｒｅ ｏｆ ｕｎｉｔ ｍａｃｈｉｎｅ ｗａｓ ａｌｓｏ ａｎａｌｙｚｅｄ．Ｆｉｎａｌｌｙ，ｔｈｅ ｓｔｕｄｙ ｄｉｆｆｉｃｕｌｔｙ ｏｆ ｍａｉｎ ｕｎｉｔ ｍａｃｈｉｎｅ ｏｎ ＰＡＮ—ＣＦ ｐｒｅｃｕｒｓｏｒ ｆｉｂｅｒ ｐｒｏｄｕｃｔ ｌｉｎｅ ｗａｓ ａｌｓｏ ｄｉｓｃｕｓｓｅｄ． Ｋｅｙ ｗｏｒｄｓ：ＰＡＮ；ｐｒｅｃｕｒｓｏｒ ｆｉｂｅｒ；ｐｒｏｄｕｃｔｉｏｎ ｌｉｎｅ；Ｒ＆Ｄ
碳纤维 生产过程
碳纤维 生产过程

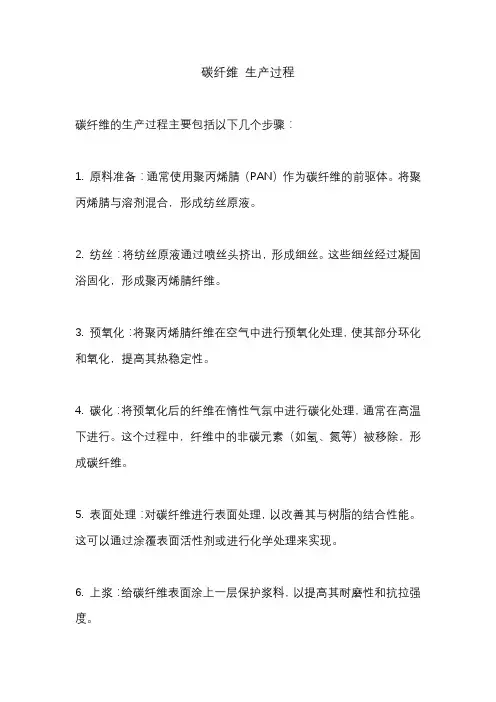

碳纤维的生产过程主要包括以下几个步骤：
1. 原料准备：通常使用聚丙烯腈 PAN）作为碳纤维的前驱体。将聚丙烯腈与溶剂混合，形成纺丝原液。
2. 纺丝：将纺丝原液通过喷丝头挤出，形成细丝。这些细丝经过凝固浴固化，形成聚丙烯腈纤维。
3. 预氧化：将聚丙烯腈纤维在空气中进行预氧化处理，使其部分环化和氧化，提高其热稳定性。
4. 碳化：将预氧化后的纤维在惰性气氛中进行碳化处理，通常在高温下进行。这个过程中，纤维中的非碳元素 如氢、氮等）被移除，形成碳纤维。
5. 表面处理：对碳纤维进行表面处理，以改善其与树脂的结合性能。这可以通过涂覆表面活性剂或进行化学处理来实现。
6. 上浆：给碳纤维表面涂上一层保护浆料，以提高其耐磨性和抗拉强度。 7. 卷绕：将处理后的碳纤维卷绕成卷轴，以便储存和运输。
以上是碳纤维生产的一般过程，不同的生产工艺和设备可能会有所不同。碳纤维的性能和质量取决于原材料、生产工艺和后续处理等因素。
DMSO法PAN原丝湿法纺丝工艺研究
第３６卷第３期 ２０１１年６，ｑ 高科拉鲜维与应用 Ｈｉ—Ｔｅｃｈ Ｆｉｂｅｒ＆Ａｐｐｌｉｃａｔｉｏｎ 、，０１．３６ ＮＯ．３ Ｊｕｎ．２０ｌ１
ＤＭＳＯ法ＰＡＮ原丝湿法纺丝工艺研究
姜立军
（中国石油吉林石化公司碳纤维厂，吉林１３２０２１）
摘要：通过实验对二甲基亚砜（ＤＭＳＯ）法聚丙烯腈（ＰＡＮ）原丝的纤维凝固成形、水洗、牵伸、干燥定型条等湿法纺丝 工艺对纤维性能的影响进行了研究，实验结果表明：增大喷丝板孔径，有利于提高原丝的取向度和干燥收缩率；调节凝固 浴质量分数和温度，可生产出综合性能较好的原丝；提高水洗温度有利于制得性能好的原丝；热水、沸水和蒸汽３级牵伸工 艺，是提高强度和纺丝速度的重要措施；改性氮基硅油乳化物油剂有利于制备高强碳纤维；热辊干燥利于原丝的均质和致 密化。 关键词：ＰＡＮ原丝；湿法纺丝；稳定化；工艺研究 中图分类号：ＴＱ３４２．３１ 文献标识码：Ａ 文章编号：１００７—９８１５（２０１１）０３—０００１３－０５
Ｓｔｕｄｙ ｏｎ ｔｈｅ Ｗｅｔ Ｓｐｉｎｎｉｎｇ Ｔｅｃｈｎｏｌｏｇｉｅｓ ｏｆ ＰＡＮ Ｐｒｅｃｕｒｓｏｒ Ｆｉｂｅｒ
Ｍａｄｅ ｂｙ ＤＭＳＯ Ｍｅｔｈｏｄ
ＪＩＡＮＧ Ｌｉ￣ｕｎ
（Ｃａｒｂｏｎ ｆｉｂｅｒ ｐｌａｎｔ ｏｆ Ｊｉｌｉｎ Ｐｅｔｒｏｃｈｅｍｉｃａ１ Ｃｏｍｐａｎｙ，Ｃｈｉｎａ Ｎａｔｉｏｎａｌ Ｐｅｔ ｒｏｌｅｕｍ Ｃｏ．． Ｊｉｌｉｎ １ ３２０２ １ Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｉｓ Ｐａｐｅｒ ｍａｉｎｌｙ ｄｉｓｃｕｓｓｅｓ ｔｈｅ ｅｆｆｅｃｔ ｏｆ ＰＡＮ ｐｒｅｃｕｒｓｏｒ ｆｉｂｅｒ ｍａｄｅ ｂｙ ＤＭＳＯ ｗｅｔ ｓｐｉｎｎｉｎｇ ｔｅｃｈｎｏｌｏ－ ｇｉｅｓ，ｃｏａｇｕｌａｔｉｏｎ，ｗａｓｈｉｎｇ，ｓｔｒｅｔｃｈｉｎｇ ａｎｄ ｄｒｙｉｎｇ，ｅｔｃ．ｏｎ ｆｉｂｅｒ ｐｒｏｐｅｒｔｉｅｓ．Ｉｔ ｓｈｏｗｅｄ ｔｈａｔ ｏｒｉｅｎｔａｔｉｏｎ ｏｆ ｍｏｌｅｃｕｌａｒ ｉｎ ｔｈｅ ｗｅｔ ｓｐｉｎｉｎｇ ｔｅｃｈｎｏｌｏｇｉｅｓ ａｎｄ ｒａｔｅ ｏｆ ｓｈｒｉｎｋａｇｅ ｃｏｕｌｄ ｂｅ ｉｍｐｒｏｖｅｄ ｂｙ ｉｎｃｒｅａｓｉｎｇ ｔｈｅ ｓｐｉｎｎｅｒｅｔ ａｐｅｒｔｕｒｅ，ｔｈｅ ｇｏｏｄ ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｐｒｅｃｕｒｓｏｒ ｃｏｕｌｄ ｂｅ ｏｂｔａｉｎｅｄ ｂｙ ｉｎｃｒｅａｓｉｎｇ ｗａｓｈｉｎｇ ｂａｔｈ ｔｈｅ ｃｏａｇｕｌａｔｉｏｎ ａｎｄ ｔｅｍｐｅｒａｔｕｒｅ ｏｆ ｃｏｎｃｒｅｔｉｏｎ ｂａｔｈ，ｔｈｅ ｇｏｏｄ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｐｒｅｃｕｒｓｏｒ ｆｉｂｅｒ ｍａｄｅ ｃｏｕｌｄ ｂｅ ｇａｉｎｅｄ ｂｙ ｉｎｃｒｅａｓｉｎｇ ｂａｔｈ ｔｅｍｐｅｒａｔｕｒｅ．Ａｔ ｔｈｅ ｓａｍｅ ｔｉｍｅ．Ｔｈｅ ｒｅｓｅａｒｃｈ ｒｅｓｕｌｔｓ ａｌｓｏ ｓｈｏｗ ｔｈａｔ ｓｔｒｅｔｃｈｉｎｇ ｏｆ ｔｏｗ ｉｎ ｈｏｔ ｗａｔｅｒ，ｂｏｉｌｉｎｇ ｗａｔｅｒ ａｎｄ ｓｔｅａｍ ｃａｎ ｉｎｃｒｅａｓｅ ｔｈｅ ｓｔｒｅｎｇｔｈ ｏｆ ｐｒｏｐｅｒｔｉｅｓ ａｎｄ ｓｐｉｎｉｎｇ ｓｐｅｅｄ．ｔｈｅ ａｍｍｏｎｉａ ｍｏｄｉｆｉｅｄ ｓｉｌｉｃｏｎ ｏｉ１ ｅｍｕｌｓｉｏｎ ｉＳ ｆａ． ｂｏｕｒａｂｌｅ ｆｏｒ ｐｒｅｐａｒａｔｉｏｎ ｈｉｇｈ ｓｔｒｅｎｇｔｈ ｃａｒｂｏｎ ｆｉｂｅｒ，ａｎｄ ｈｅａｔｉｎｇ ｒｏｌｌｅｒ ｄｒｙｉｎｇ ｏｆ ｔｈｅ ｔｏｗ ｉｓ ａｄｖａｎｔａｇｅｏｕｓ ｔｏ ｉｍｐｒｏｖｅ ｔｈｅ ｈｏｍｏｇｅｎｅｉｔｙ ａｎｄ ｄｅｎｓｉｔｙ ｏｆ ｐｒｅｃｕｒｓｏｒ． Ｋｅｙ ｗｏｒｄｓ：ＰＡＮ ｐｒｅｃｕｒｓｏｒ ｆｉｂｅｒｍａｄ； ｗｅｔ ｆｉｌａｔｕｒｅ； ｓｔａｂｉｌｉｔｙ：ｔｅｃｈｎｉｃ
聚丙烯腈基碳纤维发展简史及生产应用概述
聚丙烯腈基碳纤维发展简史
及生产应用概述
姓名：
学院：
学号：
日期：
2 目录
引言.............................................................................................................................................................................5
一、碳纤维的发展史 .............................................................................................................................................5
1.1 碳纤维的先驱——斯旺和爱迪生.........................................................................................................5
1.2 碳纤维的三大原料路线 ..........................................................................................................................5
1.3 聚丙烯腈碳纤维的发明者――近藤昭男 ...........................................................................................6
1.4 从日本东丽公司碳纤维发展历程看PAN基原丝的重要性 ............................................................6
碳纤维工艺流程
碳纤维工艺流程
碳纤维是一种轻质、高强度的材料，因其优异的性能被广泛应用于航空航天、汽车、体育器材等领域。碳纤维制品的生产过程经过多道工艺流程，下面将为大家介绍碳纤维工艺流程的详细步骤。
1. 原料准备。
碳纤维的原料主要是聚丙烯腈纤维（PAN）或煤焦油，这些原料经过预处理后，可以进行纺丝成为碳纤维的前身。
2. 碳化。
首先将PAN纤维在氮气氛围中进行热处理，使其碳元素含量增加，形成碳化纤维。这是制备碳纤维的关键步骤，碳化温度和时间的控制对于最终碳纤维性能的影响极大。
3. 纺丝。
碳化纤维经过纺丝工艺，形成碳纤维束，这些碳纤维束可以用来编织成布料，也可以用来制备预浸料。
4. 编织或制备预浸料。
碳纤维束经过编织工艺可以制备成碳纤维布料，也可以与树脂预浸料结合，形成碳纤维复合材料。
5. 成型。
将碳纤维布料或预浸料放入模具中，经过加热和压力处理，使其成型为所需形状的碳纤维制品。
6. 固化。
经过成型的碳纤维制品需要进行固化处理，使树脂充分固化，确保制品的性能稳定。
7. 表面处理。
最后，对碳纤维制品进行表面处理，可以进行涂装、抛光等工艺，提高制品的外观质量和表面光洁度。
通过以上工艺流程，我们可以将碳纤维原料制备成各种形状的碳纤维制品，如碳纤维板、碳纤维管、碳纤维零件等。这些制品具有优异的强度和轻质特性，被广泛应用于航空航天、汽车、体育器材等领域，为现代工业的发展提供了重要支撑。碳纤维工艺流程的不断改进和创新，也将为碳纤维制品的性能和品质提供持续的保障。
碳纤维工艺流程和原理
碳纤维工艺流程和原理
碳纤维制造过程涉及许多步骤。该过程从前体开始，即用于制造碳纤维的原材料。一旦前体纤维被碳化、氧化和上浆，它们就可以编织成织物、编织物或以两种形式直接使用（未加捻的连续线）。纤维与树脂混合，并使用热和压力形成复合材料。生产从层压板到板材、管材和连接器的所有产品。
碳制造步骤 1：制造碳纤维
该过程通常包括五个步骤：
纺纱：碳纤维制造总是从前体开始。碳纤维前体是有机聚合物，通常是聚丙烯腈 (PAN)。添加气体、液体或其他材料以实现不同的特性。纤维经过纺纱、洗涤和拉伸成长股。
稳定：添加化学品以稳定纤维。
碳化：长股然后在厌氧条件下经受高温以排出所有非碳材料。这一步创建了几乎纯碳的紧密编织链。
表面处理：然后将碳化的股线氧化以改善粘合。
上浆：所得纤维涂有材料以在纺纱和/或编织时保护纤维。选择这种涂层材料以最好地与最终产品中使用的粘合剂粘合。涂层线（丝束）缠绕在线轴上以便进一步加工。
碳制造步骤 2：创建基础产品
一旦纤维被制造和缠绕，它们就可以被编织成织物。各种碳纤维编织物可用于几乎任何用途。
然后可以对这些编织物进行进一步加工以形成 CFRP（碳纤维增强聚合物或碳纤维增强塑料）。CFRP 是一种复合材料，通常由两部分组成：基体和增强材料。增强材料始终是碳纤维本身，它为复合材料提供强度和刚度。基质是将纤维粘合在一起的聚合物树脂，通常是环氧树脂。CFRP 可以单张使用或以各种方式成型。示例包括板材、管材、棒材、角钢和工字梁。它们还可以与其他几个 CFRP 层或其他材料层组合，包括范围广泛的芯材（即泡沫）。
碳制造步骤 3：设计最终产品
英特力新材料可以制造出多种碳纤维复合材料。用于产品或用于内部产品创建。几乎任何可以想象的物品都可以由这些碳纤维基材制成。所需要的只是生动的想象力和工程设计技巧。在碳纤维制造过程中必须考虑到碳纤维的独特性能。根据使用的基础产品和期望的结果，可以使用多种制造技术工艺来制造最终产品。
高浓度PAN_DMSO原液粘度特性及纺丝工艺性的研究_徐_华
收稿日期:1999-03-28第一作者:男,38岁,副研究员X原化学工业部重点科研基金资助项目(97-G-14)高浓度PAN/DMSO原液粘度特性
及纺丝工艺性的研究X
徐华 吴红枚(北京化工大学碳纤维及复合材料研究所,北京,100029)
摘 要 在研究了聚丙烯腈/二甲基亚砜(PAN/DMSO)纺丝溶液粘度特性的基础上,初步探讨了纺丝液中PAN的质量分数与纤维的可牵伸性及致密性的关系。对溶液粘度特性的研究表明,溶液中PAN相对分子质量和质量分数的增加均使溶液粘度不同程度地升高,溶液粘度随PAN质量分数的增加呈指数关系增大,溶液粘度与溶液温度的关系符合阿仑尼乌斯方程;对纤维的可牵伸性的研究表明,纺丝液中PAN质量分数的提高,有利于提高纤维的致密性和促使凝固牵伸倍数和总牵伸倍数增大,同时也使湿纺纤维的表面沟槽变浅。关键词 PAN原丝;粘度特性;可纺性分类号 TQ34213
引 言
优质原丝是生产高性能碳纤维的前提,已得到
国内外学者的公认[1]。优质原丝应该具有高纯度、
高强度、高取向度等性质,此外,高致密性是高质量原丝的普遍特征和必要基础,高致密性不仅要求
纤维内部结构缺陷减少而且还应减少纤维的表面缺
陷,作为碳纤维用的原丝,表面缺陷是影响纤维强
度的非常重要的因素。高致密性原丝的基础是采用高浓度的纺丝液,而高浓度的纺丝液往往导致高粘
度溶液的形成,因此,有必要研究高浓度纺丝液的
粘度特性。关于聚合物粘度特性的研究,已有较多文献报道[2~5],但侧重点各不相同。本文以高浓度
纺丝液为对象,研究了温度、聚合物的相对分子质
量及其质量分数三个主要因素对纺丝液粘度的影
响,在此基础上,研究了纺丝液浓度的提高对改善纺丝工艺性、减少纤维表面缺陷的贡献。
1 实验部分
1.1 主要实验仪器JDN-79型旋转式粘度仪;模试纺丝机。
1.2 纺丝实验
纺丝凝固浴为DMSO的水溶液,按要求调整计量泵及相关线速度。实验采用湿纺或干湿纺,纤
维牵伸分段进行,即先经凝固阶段牵伸(牵伸倍数Kn)再经过热牵伸过程(牵伸倍数Kh),待稳定后,
碳纤维新形势和聚丙烯腈原丝技术探索
￣Ｉ
ＦＯＣＵＳ
碳纤维新形势和聚丙烯腈
原丝技术探索
■文／罗益锋
全国特种合成纤维信息中心主任
当前聚丙烯腈（ＰＡＮ）基碳纤维
企业间的竞争不断加剧，主要体现在
现有厂家的产能不断提升，而新参入
的厂家源源不断，新市场开发远未跟
上，造成市场低迷，许多企业面临微利
或亏损的窘境。要想摆脱困境，唯有开
发质量稳定、性价比高、有国内外竞争
力的新工艺和新技术，这方面国内外
都在公开或秘密地展开。预期在２０１５
年前，新的产业化成果会在我国不断
涌现，这对在２０２０年前后改变全球碳
纤维现有格局将作出历史性的贡献。
圜Ａｄｖａｎｃｅｄ Ｍａｔｅｒｉａｌｓ Ｉｎｄｕｓｔｒｙ 一 当前世界碳纤维的竞争形势 当前，日本３大碳纤维厂家仍保
持垄断势头，日本东丽株式会社（简
称“日本东丽”）到２０１５年产能仍将保
持世界领先（２７１ Ｏ００ｔ／ａ）。美国Ｃｙｔｅｃ
公司在Ｐｉｅｄｍｏｎｔ将扩大ＰＡＮ原丝和
碳纤维的产能，计划２０１３年底建成投 产，２０１５年开始生产工业用途的碳纤
维制品，并使预浸料的产能扩大２０％，
２０１６年生产航空航天用碳纤维制品。
韩国除晓星集团和东丽先进材料韩
国公司将在２０１３年初各投产２０００ｔ／ａ 新生产线外，泰光事业有限公司２０１２
年上半年已在蔚山工业园抢先投产
１５００ｔ／ａ的碳纤维生产线及３０００ｔ／ａ
的碳纤维增强热塑性树脂母粒，随后
现代汽车和ＬＧ下属公司也开始筹建
碳纤维厂，这５家企业生产的碳纤维
除自用外，在很大程度上是瞄准中国
市场。美国ＰＡＮ碳纤维制造商Ｚｏｌｔｅｋ
公司除与加拿大汽车零部件厂Ｍａｇｎａ
Ｉｎｔｅｒｎａｔｉｏｎａｌ合作开发汽车用碳纤维
复合材料（ＣＦＲＰ）外，２０１２年率先与
中国广东一家公司合作兴建大丝束碳 ｌ
圈’ＦＯＣＵＳ
１０的ＰＡＮ原液，纺丝时的喷头拉伸可
高达２０～２５倍。
日本东丽所设计的管状连续溶液
聚合反应器，如图１所示，其中的管式
