串行接口芯片
可编程串行通信接口芯片8251A
可编程串行通信接口芯片8251A可编程串行通信接口芯片8251A2010-05-25 15：058251 A是一个通用串行输入/输出接口，可用来将86系列CPU以同步或异步方式与外部设备进行串行通信。
它能将主机以并行方式输入的8位数据变换成逐位输出的串行信号；也能将串行输入数据变换成并行数据传送给处理机。
由于由接口芯片硬件完成串行通信的基本过程，从而大大减轻了CPU的负担，被广泛应用于长距离通信系统及计算机网络。
8251A是一个功能很强的全双工可编程串行通信接口，具有独立的双缓冲结构的接收和发送器，通过编程可以选择同步方式或者异步方式。
在同步方式下，既可以设定为内同步方式也可以设定为外同步方式，并可以在内同步方式时自动插入一个到两个同步字符。
传送字符的数据位可以定义为5~8位，波特率0~64K可选择。
在异步方式下，可以自动产生起始和停止位，并可以编程选择传送字符为5~8位之间的数据位以及1、1/2位之中的停止位，波特率0~19.2K可选择。
同步和异步方式都具有对奇偶错、覆盖错以及帧错误的检测能力。
一、8251A内部结构及功能图8.5.1为8251A结构框图。
作为常用的通信接口，和8255A类似，8251A 的结构也可以归纳为以下三个部分：第一部分是和CPU或者总线的接口部分，其中包括数据总线缓冲器、读/写控制逻辑。
数据总线缓冲器用来把8251A和系统数据总线相连，在CPU执行输入/输出指令期间，由数据总线缓冲器发送和接收数据，此外，控制字，命令字和状态信息也通过数据总线缓冲器传输，读/写控制逻辑电路用来配合数据总线缓冲器工作。
CPU通过数据总线缓冲器和读写控制逻辑向8251A写入工作方式和控制命令字，对芯片初始化；向8251A写入要发送字符的数据代码，送到发送缓冲器进行并行到串行的转换，并且将接收的、已转换成并行代码的接收缓冲器中的字符数据读入CPU。
第二部分是数据格式转换部分，包括发送缓冲器、并行数据到串行数据转换的发送移位器，接收缓冲器和串行数据到并行数据转换的接收移位器，以及发送控制电路和接收控制电路。
并口转串口芯片
并口转串口芯片并口转串口芯片是一种使用在计算机系统中的芯片，它能够将并行数据转换为串行数据，以便能够在计算机系统中进行串行通信。
接下来，我们将对并口转串口芯片进行详细的介绍。
一、并口和串口介绍在计算机系统中，有两种常见的通信接口类型：并行接口和串行接口。
1. 并行接口并行接口使用多个数据线来同时传输数据。
这些数据线每条都传输一个二进制位，因此可以一次传输多个位。
并口一般包含多条数据线，控制线和地线，可以同时发送和接收大量数据。
在计算机中，常见的并行接口是并行打印口，它可以用来连接打印机或其他外部设备。
2. 串行接口串行接口使用单个数据线来逐位传输数据。
这些数据线包括数据线、时钟线和地线。
串口一次只能传输一个二进制位。
串口一般只包含少量的线缆，适用于需要在长距离上进行通信的场景。
在计算机中，常见的串行接口是RS-232接口，它常用于连接调制解调器、打印机、传感器等外部设备。
二、并口转串口芯片的作用并口转串口芯片的作用是将并行数据转换为串行数据，以便在计算机系统中进行串行通信。
通过将并行数据转换为串行数据，可以减少数据传输所需的线缆数量，并增加数据传输的可靠性和稳定性。
并口转串口芯片通常包含读写控制逻辑和数据缓冲区，可以将计算机系统的数据发送到外部设备，并将外部设备的数据传输到计算机系统。
三、并口转串口芯片的特点1. 高速传输并口转串口芯片支持高速的数据传输，通常可以达到几MB/s的速度。
这使得它适用于需要大量数据传输的场景，如高速数据采集系统、工业自动化等。
2. 多线程支持并口转串口芯片通常支持多个并行接口，可以同时处理多个数据流。
这样可以在多任务环境下提高并行通信的效率。
3. 低功耗设计为了满足移动设备和嵌入式系统的需求，并口转串口芯片通常采用低功耗设计。
它可以在低功耗模式下工作，并且可以在需要时自动进入睡眠状态，以节约能源。
4. 多种接口支持并口转串口芯片通常支持多种接口标准，如RS-232、RS-485、USB等。
第五讲：串行接口和GPIO
段勃 duanbo@
1
串行接口
串行接口的概念 C33处理器的串行接口 RS232规范和接口芯片 RS485规范和接口芯片 在C33中的串口处理底层驱动 其他串行接口规范
2
串行接口的概念
嵌入式处理器之间通信的需求
每个嵌入式处理器的任务相对单一 利用模块化结构把大任务分布在多个处理器上
C33 串行接口的连接（1）
16
C33 串行接口的连接（2）
C33 串行接口
LPC930串行接口
17
C33 串行接口的连接（3）
18
在C33中的串口处理底层驱动
串口通信时，数据的物理发送过程由硬件自动完 成 软件需要的操作
波特率的设置 起始位、停止位等的模式设置 将要发送的字节写入发送缓存 在接收到数据时从接收缓存中读取字节
22
提高串口通信速率
减少在串口中断服务程序中的处理内容 使用查询方式接收数据 使用DMA或者IDMA的方式接收数据 使用带FIFO的串口（33L05处理器）
23
其他串行接口协议
I2S总线
I2C总线
Philips的音频信号传输标准 三线（SCK、WS、SD），同步传输 BlackFin上的I2S接口 Philips的芯片间串行传输总线 两线（数据线SDA，时钟线SCL） 比如24系列的EEPROM National Semi.的标准 很多EEPROM用到MicroWire 比如93系列的EEPROM
串行接口的特点
同一时刻只传送一位信息 接口简单，传输速率相对较低（波特率较低） 可以有异步、同步、全双工、半双工、单工等工作方式 一个典型串口一般有三条线（TxD、RxD、GND）
rs485的MAX3082芯片介绍
MAX3082芯片介绍RS-485是一种基于差分信号传送的串行通信链路层协议。
它解决了RS-232协议传输距离太近（15m）的缺陷，是工业上广泛采用的较长距离数据通信链路层协议。
RS-485收发器市场上的种类很多，MAX3082是其中最经常用到的一种。
MAX3082只适用于半双工通信，即同一时刻线路上只能进行数据的接收或发送它允许将主系统的RS-232接口的通信电缆长度延长至RS-485总线的 1200米的长度，并可以同时在总线上挂接若干个子系统，从而能够构成一个上位机可以同时控制若干个下位机的分布式控制系统。
MAX3082是具有给来自通信总线上的信号故障提供自动保护的RS-485收发器。
它有1个带3态输出的差分驱动器和1个带3态输入的差分接收器。
1/8单位负载的接收器输入阻抗，允许多达256个收发器接入总线。
在5V供电电源下数据传输速率可达115Kb/s。
当接收器输入为短路、开路或空闲时，真正的失效保护使接收器输出逻辑为高电平。
采用8引脚的SO型和DIP型封装并具有工业级产品的工作温度范围。
管脚图及主要引脚介绍MAX3082共有8个管脚其管脚排列如图3.4所示各管脚功能如下：RO：接收数据的TTL电平输出端；RE：接收允许端低电平有效；DE：发送允许端高电平有效；DI：发送数据的TTL电平输入端；A：485差分信号的正向端；B：485差分信号的反向端；VCC：电源端；GND：接地端。
图3.4 MAX3082管脚图系统中的作用及接线由于RS-485总线使用一对双绞线传送差分信号，属半双工通信，所以应用时需要进行接收和发送状态的转换。
在用MAX3082进行RS-485电路设计中，通常将RE和DE短接，用1根信号线来控制，这样可以保证收发的正常切换。
MAX3082通常处于接收状态。
当要发送数据时，由程序控制DE变为高电平，然后UART 单元发送数据，数据发送完毕后，程序再控制DE变为低电平，使MAX3082转换到数据接收状态。
IIC串行接口的实时时钟IC：SD2068
IIC 串行接口的实时时钟 IC V2.1
IIC 串行接口的实时时钟 IC- SD2068 Ver2.1
1. 概述
SD2068 是一种具有标准 IIC 接口的实时时钟芯片,CPU 可使用该接口通过 5 位地址寻址来读写片内 32 字节 寄存器的数据(包括时间寄存器、报警寄存器、控制寄存器、通用 SRAM 寄存器)。
AW6.AW5.AW4.AW3.AW2.AW1.AW0 分别对应星期六.星期五.星期四.星期三.星期二.星期一.星期 日,并可多位置 1,例如 AW6,AW1=1,其它位为 0,则对应在星期六.星期一会有报警.
时间 小时报警
0
报警
0AH
星期报警
0
寄存
0BH
日报警
0
器
0CH
月报警
0
0DH
年报警
AY7
0EH
报警允许
0
0FH
CTR1
WRTC3
10H
CTR2
控制
11H 寄存
CTR3
12H 器
时间调整
倒计时定
13H
时器
WRTC1 ARST
0
TD7
14~ 通用 (12Bytes)
1FH RAM
BIT7
D6 S40 MN40
变化的调整值，可实现在宽温范围内高精度的计时功能。 z 具有一个后备电池输入脚 VBAT ，芯片依据不同的电压自动从 VDD 切换到 VBAT 或从 VBAT 切换到 VDD。 z 在 VBAT 模式下，芯片具有中断输出允许或禁止的功能,可满足在备用电池供电时输出中断的需要。 z 内置 IIC 总线 0.5 秒自动复位功能(从 Start 命令开始计时),保证时钟数据的有效性及可靠性,避免 IIC 总
芯片fm08参数

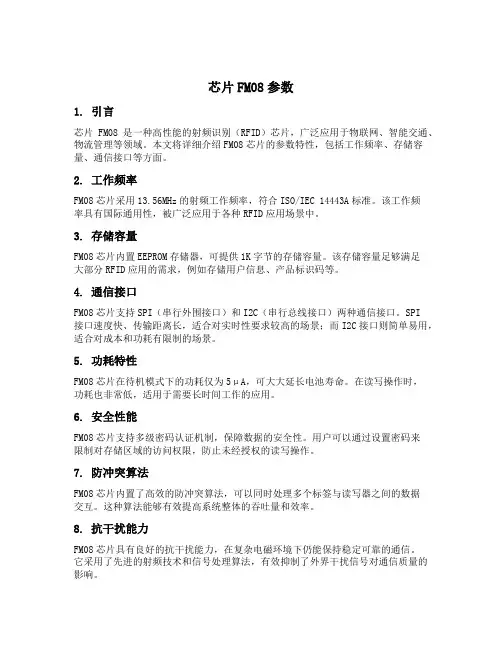

芯片FM08参数1. 引言芯片FM08是一种高性能的射频识别（RFID）芯片，广泛应用于物联网、智能交通、物流管理等领域。
本文将详细介绍FM08芯片的参数特性，包括工作频率、存储容量、通信接口等方面。
2. 工作频率FM08芯片采用13.56MHz的射频工作频率，符合ISO/IEC 14443A标准。
该工作频率具有国际通用性，被广泛应用于各种RFID应用场景中。
3. 存储容量FM08芯片内置EEPROM存储器，可提供1K字节的存储容量。
该存储容量足够满足大部分RFID应用的需求，例如存储用户信息、产品标识码等。
4. 通信接口FM08芯片支持SPI（串行外围接口）和I2C（串行总线接口）两种通信接口。
SPI接口速度快、传输距离长，适合对实时性要求较高的场景；而I2C接口则简单易用，适合对成本和功耗有限制的场景。
5. 功耗特性FM08芯片在待机模式下的功耗仅为5μA，可大大延长电池寿命。
在读写操作时，功耗也非常低，适用于需要长时间工作的应用。
6. 安全性能FM08芯片支持多级密码认证机制，保障数据的安全性。
用户可以通过设置密码来限制对存储区域的访问权限，防止未经授权的读写操作。
7. 防冲突算法FM08芯片内置了高效的防冲突算法，可以同时处理多个标签与读写器之间的数据交互。
这种算法能够有效提高系统整体的吞吐量和效率。
8. 抗干扰能力FM08芯片具有良好的抗干扰能力，在复杂电磁环境下仍能保持稳定可靠的通信。
它采用了先进的射频技术和信号处理算法，有效抑制了外界干扰信号对通信质量的影响。
9. 工作温度FM08芯片适用于宽温度范围内的工作环境，工作温度范围为-25℃至+85℃。
无论是在极寒地区还是酷热环境中，FM08芯片都能正常工作。
10. 封装形式FM08芯片的封装形式为标准的无引线封装（QFN），尺寸为5mm x 5mm。
这种封装形式便于集成到各种电子设备中，并且具有良好的热散性能。
11. 应用领域FM08芯片广泛应用于物联网、智能交通、物流管理等领域。
8251芯片
波特率――单位时间内传送二进制的位数。 波特率――单位时间内传送二进制的位数。 ――单位时间内传送二进制的位数 波特率因子：数据传输率(波特率) 波特率因子：数据传输率(波特率)与时钟 频率之间的比例系数 时钟频率f 时钟频率f ＝ 波特率因子 * 波特率 给定时钟频率， 给定时钟频率，选择不同的波特率因子可 得到不同的波特率
；DL:要发送的数据 DL: 输入状态字 ；输入状态字 ；查TXRDY
；发送
RECIDAT
PROC AL，92H IN AL，92H 02H AND AL 02H JZ CHKRXD 90H IN 90H，AL RET ENDP
；AL:接收的数据 AL: 输入状态字 ；输入状态字 RXRDY？ ；查RXRDY？ ；发送
信号的调制和解调
由于模拟信号的传输比数字信号传输更为 有效， 有效，因而可将数字信号调制成模拟信号 进行传输， 进行传输，用解调器把接收的模拟信号再 转换成数字信号。 转换成数字信号。 调频 调幅 调相
1、8251A的基本特性 8251A的基本特性
可编程设置为同步方式或异步方式 同步方式 0 — 64kbps 异步方式 0 — 19.2Kbps 同步方式可设置为每字符5 同步方式可设置为每字符5 – 8位，自动检验 同步字符，并可进行奇偶校验。 同步字符，并可进行奇偶校验。 异步方式可设置为每字符5 异步方式可设置为每字符5 – 8位，进行奇偶 校验，并能自动在字符前加上一位起始位， 校验，并能自动在字符前加上一位起始位，在 字符后加上1 位停止位。 字符后加上1 – 2位停止位。 出错检测 完全双工——双缓冲发送和接收 完全双工——双缓冲发送和接收
可编程串行通信接口芯片8251A 可编程串行通信接口芯片8251A
IIC串行接口的实时时钟IC：SD2068
配，就会触发一次报警中断,同时报警中断标志位 INTAF 位被置”1”.
特别：
1.当日报警与星期报警均被允许即 EAD=EAW=1 时，只有日报警有效,而星期报警无效，所以 时间报警中断共有 96 种组合方式。
2. 星 期 报 警 寄 存 器 的 数 据 格 式 与 实 时 时 钟 数 据 星 期 的 格 式 不 同 , 星 期 报 警 寄 存 器 的 位
0-255 0000-0000
N/A
XXXX-XXXX
5.2 实时时钟数据寄存器(00H~06H) 实时时钟数据寄存器是 7 字节的存储器，它以 BCD 码方式存贮包括年、月、日、星期、时、分、
秒的数据。
年数据[06H 地址]（00~99）：设置千年（20XX）的后两位数字（00~99），通过自动日历功能计至 2099 年。（注意: 2000 年为闰年）
分别为 20h、19H、98h、03h、20h、12h、06h。要特别注意此处小时位的赋值,因为是 24 小时制 式,小时的 12_/24 位=1,所以小时的赋值为 98h(1001 1000B)。 注: 1. 在上电复位时，芯片内部不对实时时钟数据寄存器作清零或置位处理。 2. 当芯片收到读实时时钟数据命令,则所有实时时钟数据被锁存（时钟走时并不受影响）,此功
8
VDD
正电源
两线远程IO扩展芯片CH423
两线远程I/O 扩展芯片CH423手册 版本： 2 1、概述CH423是两线串行接口的通用远程I/O 扩展芯片。
CH423提供8个双向输入输出引脚和16个通用输出引脚，支持输入电平变化中断；CH423内置电流驱动电路，可以静态驱动24只LED 发光管或者动态驱动128只LED （相当于16只数码管）；CH423通过2线串行接口与单片机等交换数据。
2、特点● 通过两线串行接口远程扩展出8个通用输入输出引脚GPIO 和16个通用输出引脚GPO 。
● 内置电流驱动级，连续驱动电流不小于15mA ，OC 引脚输出1/16脉冲灌电流不小于120mA 。
● 静态显示驱动方式支持24只发光管LED 或者3位共阳数码管。
● 分时动态扫描显示驱动方式支持128只发光管LED 或者16位共阴数码管，支持亮度控制。
● 双向I/O 引脚在输入方式下具有输入电平变化时产生中断的功能，中断输出低电平有效。
● 16个通用输出引脚可以选择推挽输出或者开漏输出。
● 支持3V ～5V 电源电压，支持低功耗睡眠，可以被输入电平变化唤醒。
● 高速2线串行接口，时钟速度从0到1MHz ，兼容两线I 2C 总线，节约引脚。
● 提供SDIP28和SOP28两种无铅封装，兼容RoHS 。
3、封装封装形式宽度引脚间距封装说明订货型号SOP28 7.62mm 300mil 1.27mm 50mil 标准的28脚贴片CH423S SDIP28 10.16mm 400mil 1.78mm 70mil 窄距28脚双列直插CH423D4、引脚引脚号引脚名称类型引脚说明25 VCC 电源正电源，持续电流不小于150mA11 GND 电源公共接地，持续电流不小于150mA23,24,26, 27,28,1,2,3 IO0～IO7 三态输出及输入双向输入输出，内置弱上拉电阻动态扫描时为共阴数码管的段驱动，高电平有效4～8、12～22 OC0～OC15 推挽或开漏输出通用输出，可选开漏输出，低电平有效动态扫描时为共阴数码管的字驱动，低电平有效10 SDA 开漏输出及输入2线串行接口的数据输入和输出，内置上拉电阻9 SCL 输入2线串行接口的数据时钟5、功能说明5.1. 内部电路原理（用于解释功能，不含动态驱动，仅供参考）5.2. 一般说明本手册中的数据，以B结尾的为二进制数，以H结尾的为十六进制数，否则为十进制数，标注为x的位表示该位可以是任意值。
cdr芯片
cdr芯片CDR芯片，即时钟数据恢复芯片（Clock and Data Recovery），是一种用于从串行数据流中恢复时钟信号和数据信息的集成电路。
它常用于高速串行接口中，例如光纤通信、高速以太网、PCI Express等。
下面将对CDR芯片进行详细介绍。
首先，CDR芯片的工作原理是通过对串行数据信号进行采样、时钟恢复、信号解调等一系列处理来恢复出正常的时钟和数据信息。
在高速串行通信中，由于传输信号的衰减、失真等因素，使得时钟信号和数据信号受到严重干扰和变形。
CDR芯片通过内部的电路设计和算法，对接收到的数据进行时钟提取和恢复，并在正确的时刻对数据进行采样和解调，使其恢复到原始的时钟和数据信息。
其次，CDR芯片具有以下几个关键的性能指标：1. 时钟恢复精度：即CDR芯片对时钟信号的恢复准确度。
通常用来评估CDR芯片的抗噪声能力和抗干扰能力。
2. 数据恢复速度：即CDR芯片从接收到数据到恢复出正确的数据信息所需的时间。
这个指标通常用来评估CDR芯片的处理速度和实时性。
3. 电源噪声：即CDR芯片对电源噪声的敏感度。
高电源噪声会导致CDR芯片的工作不稳定，影响时钟和数据的恢复效果。
4. 功耗：CDR芯片在工作过程中所消耗的功率。
功耗低的CDR芯片可以减少系统的能耗。
此外，CDR芯片还具有以下几个特点和应用：1. 兼容性：CDR芯片通常支持多种串行数据接口和协议，使其能够广泛应用于不同的通信系统和设备中。
2. 自适应能力：CDR芯片通过采用自适应算法和引入反馈机制，能够根据不同的信号情况进行自动校正和优化，提高接收信号的质量。
3. 抗干扰能力：CDR芯片通过采用差分输入和输出、滤波电路等设计和技术手段，能够有效抑制噪声和干扰信号，提高信号的抗干扰能力。
4. 高速传输：CDR芯片通常能够支持高速的数据传输，例如多Gbps的速率，满足现代通信系统对高速传输的需求。
总而言之，CDR芯片作为一种用于串行数据恢复的关键集成电路，具有时钟恢复精度、数据恢复速度、电源噪声和功耗等重要性能指标，同时还具有兼容性、自适应能力、抗干扰能力和高速传输等特点。
