【物理】九年级物理全册全套精选测试卷(Word版 含解析)
【物理】九年级物理全册全套精选测试卷（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．如图是“探究并联电路电流特点”的实验电路图：电流表A1A2A电流I/A0.160.24 2.0(1)实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）；(2)开关闭合前，琪皓同学发现电流表A1的指针在零刻度线左端，如图乙所示，其原因是______；(3)上表是某同学实验中的一组数据：有同学指出上述表格中电流表A数据明显错误，造成错误的原因是________________；(4)实验中某同学发现两个小灯泡中，一个发光，一个不发光，三个电流表都有示数，造成小灯泡不发光的原因可能是______；(5)实验中，我们都要进行多次测量。
以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同的是______。
A．探究电流与电压的关系 B．探究杠杆的平衡条件 C．刻度尺测物体的长度【答案】不同电流表指针未调零电流表接小量程却按大量程读数实际功率过小 C 【解析】【分析】【详解】(1)[1]要使结论具有准确性与普遍性，所选电阻不能特殊，因此最好选用不同规格的电阻，同时还应多次实验。
(2)[2]开关闭合前，电流表A1的指针在零刻度线左端，此时电路没有电流，说明原因是电流表指针未调零。
(3)[3]并联电路中，干路电流等于各支路电流之和，上述表格中电流表A数据明显错误，观察电流表量程可发现，导致错误的原因是使用小量程测量，而读数却读成大量程。
(4)[4]两个小灯泡一个发光，一个不发光，三个电流表都有示数，说明各支路都有电流通过，但有可能是其实际功率过小。
(5)[5]在“研究串并联电路的电流特点”时，换用不同阻值的电阻，多次进行实验目的是寻找规律，避免结论的偶然性；而刻度尺测物体的长度是采用多次测量减小误差，其测量的目的不相同，故选C。
3．如图所示的各种实验装置，请按照要求回答：（1）如图甲的电子天平可以用来测量物体的______，以下实验中需要电子天平的是_____（选填字母）；（a）测定铜块的密度；（b）验证阿基米德原理；（c）探究物质质量与体积的关系（2）在电学实验中，连接电路时电键应处于____状态，电流表应_____在被测电路中（选填“串联”或“并联”），电流应从电流表的_____接线柱流入．如图乙所示，电流表的示数为______安．（3）如图丙所示的装置，叫做______．【答案】质量【答题空2】（a）（c）断开串联【答题空5】+ 0.3 U 形管压强计【解析】【分析】（1）天平测量物体的质量；分析哪个实验用到天平；（2）根据电流表的使用解答本题，从图乙中得到电流表的分度值，由指针的位置得到电流表的示数；（3）液体内部压强的存在可以用U形管压强计来证明它的存在，也可以用来比较液体内部压强的大小．【详解】（1）电子天平可以用来测量物体的质量；（a）测定铜块的密度，需要用天平测量铜块的质量，量筒测量铜块的体积；（b）验证阿基米德原理，用弹簧测力计测量物体的重力和浸入液体中受到的拉力；（c）探究物质质量与体积的关系，需要用天平测量物体的质量；需要电子天平的是（a）和（c）；（2）为了保护电路，连接电路时电键应处于断开状态，电流表应串联在被测电路中，电流应从电流表的正接线柱流入，负接线柱流出；从图乙中得到电流表的量程是0-0.6A，分度值是0.02A，电流表的示数是0.3A；（3）图丙中的实验装置为“U形管压强计”，利用它可以证明液体内部存在压强和比较液体内部压强的大小．4．小艾同学用如图所示电路“探究并联电路中电流的特点”。
实验序号C处的电流I C/A B处的电流I B/A A处的电流I A/A第一次测量0.20.20.4第二次测量0.30.30.6第三次测量0.40.40.8(1)在连接电路时，开关应_____；(2)电流表应_____选填“串联”或“并联”）在被测电路中；(3)用电流表分别测出电路中的A、B、C处的电流，改变电源电压，重复实验，记录数据如表所示。
小艾同学由表格数据得出实验结论：并联电路中干路电流为支路电流的2倍，这个结论一定成立吗？答：_____（选填“一定”或“不一定”）。
为了得出具有普遍意义的并联电路电流特点应该_____。
【答案】断开串联不一定换用不同规格的灯泡多次测量【解析】【分析】【详解】(1)[1]为保护电路，在连接电路时，开关应断开。
(2)[2]电流表应串联在被测电路中，因为串联电路中各处电流都相等，因此电流表与被测电路串联后，电流表显示的电流值就等于被测电路的电流值。
(3)[3]根据并联电路各支路电压相等和欧姆定律，当选用的两灯泡的规格相同时，通过两灯泡的电流相等，并联电路中干路电流才为支路电流的2倍；若灯泡的规格不同，则通过两支路的电流不相等，则这个结论不成立，故小艾同学结论不一定成立。
[4]为了得出具有普遍意义的并联电路电流特点，应该换用不同规格的灯泡多次测量。
5．在“测定标有‘2.5V’字样的小灯泡额定功率”的实验中，老师给同学们准备了如图甲所示的实验器材，其中电源电压恒为6V，滑动变阻器的型号为“20Ω 1A”．（1）请你用笔画线代替导线，在答题卡上将如图甲中的电路连接完整，要求：图中的滑片此刻在最大阻值处．____（2）小明同学连接完电路后闭合开关，发现电压表的示数接近电源电压，反复移动滑动变阻器的滑片，电压表的示数基本不变．则发生故障的原因可能是滑动变阻器________或者灯泡________．（3）小明排除故障后闭合开关，移动滑动变阻器滑片到某处时，电压表的示数如图乙所示，接下来小明应将滑片向________（选填“左”或“右”）端移动使灯泡正常发光；当灯泡正常发光时电流表示数如图丙所示，则小灯泡的额定功率为________W；小灯泡正常发光时的电阻为________Ω．（4）在完成上述实验后，小明又将图中的小灯泡依次换成“5Ω、10Ω、15Ω、30Ω”的定值电阻，探究“电流与电阻的关系”，测量结果如下表：在接下来的小组交流过程中，另一个同学认为小明同学的实验过程中有一次实验是错误的，请你找出错误的一次实验是________（填写实验次数对应的番号），你的判断依据是________.【答案】短路断路右 1.25 5 4 由第4次实验数据计算得出滑动变阻器的电阻需30Ω，大于题中所给滑动变阻器的最大电阻【解析】【分析】【详解】(1)测量小灯泡电功率的实验时，滑动变阻器应与灯泡串联，图中的滑片P此刻在最大阻值处所以应将其右下角接线柱接入电路．如图所示：；(2)如果滑动变阻器同时接上面两个接线柱，形成短路，或者灯泡断路，闭合开关，电压表压表的示数接近电源电压，反复移动滑动变阻器的滑片P，电压表的示数基本不变；(3)由乙图电压表使用0−3V量程，分度值0.1V，电压表的示数为1.8V，低于灯泡的额定电压，要提高灯泡两端的电压，根据串联电路的分压原理，需要减小电路电阻，即应将滑片P向右端移动；由图丙可知，电流选择的量程是0∼0.6A，分度值是0.02A，此时电流表示数是0.5A，灯泡额定功率P＝UI＝2.5V×0.5A＝1.25W；小灯泡正常发光时的电阻为R＝2.50.5U VI A＝＝5Ω．(4) 由第4次实验数据可得，电路中的总电阻为R＝60.1U VI A＝＝60Ω,则滑动变阻器的阻值为：60Ω-30Ω＝30Ω，滑动变阻器的型号为“20Ω lA”，故错误的是4.【点睛】（1）将变阻器的右下接柱连入电路中，电压表与灯并联；（2）发现电压表的示数接近电源电压，反复移动滑动变阻器的滑片，电压表的示数基本不变，则可能变阻器接入电路的电阻为0；电压表示数接近电源电压，说明电路可能断路，电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；（3）灯在额定电压下正常发光，根据图中电压表小量程读数，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确定滑片移动的方向；（4）由第4次实验数据可求出滑动变阻器的阻值，大于滑动变阻器的最大阻值，由此判断该组数据错误．6．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示．（1）闭合开关S后，发现灯L1发光，L2不发光．同学们有以下几种猜想：①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小．以上猜想中正确有 ______ （填序号）．（2）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把 ______ 接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是 ______ ．（3）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压表示数如图丙所示，为了使实验结果更准确，接下来他应该 ______ ．（4）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压U AB、U BC、U AC．下列说法正确的是 ______A．I A＞I B＞I C B．I A＜I B＜I C C．U AB=U BC=U AC D．U AC=U AB+U BC（5）为了使结论更有普遍性，可采用的方法是： ______ ．A、换用不同规格灯泡多次实验B、改变电源电压多次实验．【答案】②电流表电流表指针没有调零断开开关,电压表换用0−3V量程,然后再进行实验 D A【解析】【分析】【详解】(1)闭合开关S后,发现灯L1发光,L2不发光,说明电路中没有断路,L2不发光,说明是L2短路，故选②；(2)为了探究“串联电路的电流关系”，应该把电流表接入电路；闭合开关前，发现其中一个电表指针如图乙所示，没有指在零刻度上，出现这种现象的原因是没调零；(3)闭合开关，电压表示数如图丙所示，示数较小，说明选择的量程偏大，为了使实验结果更准确，接下来他应该断开开关，选用小量程，即选用0−3V的量程；(4)串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和，故D正确，故选D；(5)为了得出普遍结论，应该换用不同规格的灯泡、改变电源电压，重复操作，进行多次实验，故选A.【点睛】（1）电路故障包括短路和断路，断路时用电器不能工作；短路时，被短路的用电器不工作，电路中有电流；（2）为了探究“串联电路的电流关系”，应该把电流表接入电路；开关闭合前，电流表应该调零；（3）根据电压表所示信息，可以确定选择量程过大了，接下来应该，断开开关，换用小量程；（4）串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和；（5）为了得出普遍结论，应换用不同规格的实验器材进行多次测量．7．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
【苏科版物理】九年级上册物理 全册全套精选试卷测试题(Word版 含解析)
【苏科版物理】九年级上册物理 全册全套精选试卷测试题（Word 版 含解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难） 1．小华利用如图所示的装置来探究“杠杆的平衡条件”。
(1)实验前杠杆静止在如甲图所示位置，则此时杠杆是否平衡？____（选填“是”、“否”），杠杆的重心是否在支点上？________（选填“是”、“否”），若使杠杆在水平位置平衡，左边的螺母应向______移动；(2)如乙图，杠杆调节平衡后，小华在B 点悬挂了3个钩码，若要使杠杆再次平衡，D 点应该挂_____个钩码。
如果此时两边再各增加一个钩码，则杠杆将向_______边倾斜； (3)如图丙所示，小华在A 、C 两点分别悬挂等重的载物盘，制作了一个天平，左盘放物体，右盘加减砝码，此天平是利用了哪一类杠杆制作而成的？________。
假如支点O 因某种原因向右偏移，则天平的测量值____真实值（选填“大于”“等于”或“小于”）。
【答案】是 否 右 4 左 等臂杠杆 大于 【解析】 【分析】 【详解】(1)[1]杠杆静止在如甲图所示位置保持静止状态，受力平衡，则此时杠杆是平衡的。
[2]如图甲所示，此时杠杆左端下沉，说明杠杆的重心不在支点上，而是在支点的左端的某一点。
[3]如图甲所示，此时杠杆左端下沉，右端上翘，则应该将平衡螺母向右调使杠杆重新平衡。
(2)[4]如图乙所示，假设一个钩码重为G ，杠杆上一格为L ，在B 点悬挂了3个钩码，则杠杆左端为3412G L GL ⨯=根据杠杆平衡条件有1243GLG L=⨯ 即需要在D 点挂4个钩码才能使杠杆重新平衡。
[5]如果此时两边再各增加一个钩码，杠杆左端为4416G L GL ⨯=右端为5315G L GL ⨯=左端大于右端，即杠杆向左边倾斜。
(3)[6]如图丙所示，在A 、C 两点分别悬挂等重的载物盘，即力的方向与杠杆垂直，则A 、C两点到支点的距离即为力臂，由图可知两力臂相等，杠杆为等臂杠杆，所以此天平是利用了等臂杠杆制作而成。

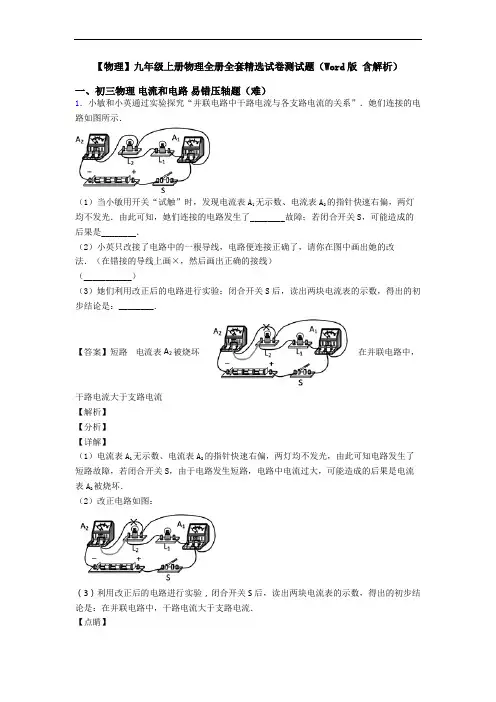

【物理】九年级上册物理全册全套精选试卷测试题(Word版 含解析)
【物理】九年级上册物理全册全套精选试卷测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)Et∆Φ=∆ (2)=?S B∆Φ∆ (3)120+2R R R R== (4)由1234联立得：2200022BB r rIt R t Rππ∆=⋅=⋅∆由于2π为定值，故200B rI kR t=[2]将第一组数据带入上式得：k=25A sT mπ⋅Ω⋅⨯（2）[3]若R0变，其他为定值，则22B rtπ均为定值，可看作'kIR=，此为反比例函数，故可用图线c表示．3．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

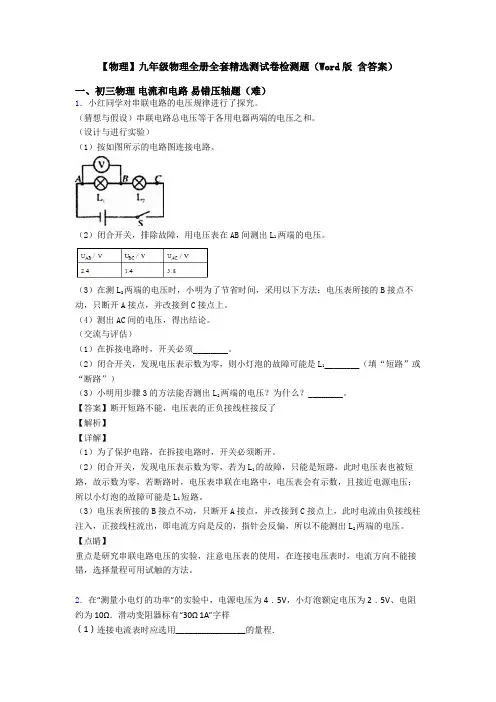

【物理】九年级物理全册全套精选测试卷检测题(Word版 含答案)
2．在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样
（1）连接电流表时应选用________________的量程．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整__________．
（3）乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是____________________________________________．
所以小灯泡的故障可能是L1短路。
（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。
【点睛】
重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。
（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中_______________．
（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整____________．
（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且_______，灯泡发光越亮．
(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。
【答案】d断开电流表正负接线柱接反电流没有单位一各支路电流之和0.1

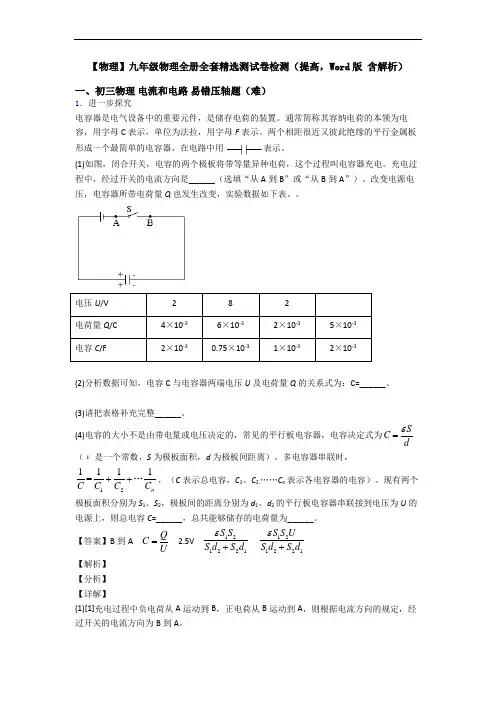

【物理】九年级物理全册全套精选测试卷检测(提高,Word版 含解析)
【物理】九年级物理全册全套精选测试卷检测（提高，Word版含解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．3．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。

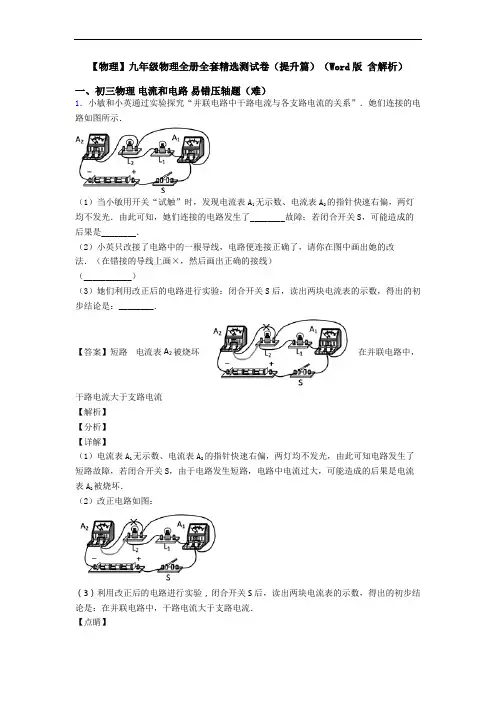

【物理】九年级物理全册全套精选测试卷(提升篇)(Word版 含解析)
【物理】九年级物理全册全套精选测试卷（提升篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。
【物理】九年级全册全套精选测试卷(培优篇)(Word版 含解析)
【物理】九年级全册全套精选测试卷（培优篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)Et∆Φ=∆ (2)=?S B∆Φ∆ (3)120+2R R R R== (4)由1234联立得：2200022BB r rIt R t Rππ∆=⋅=⋅∆由于2π为定值，故200B rI kR t=[2]将第一组数据带入上式得：k=25A sT mπ⋅Ω⋅⨯（2）[3]若R0变，其他为定值，则22B rtπ均为定值，可看作'kIR=，此为反比例函数，故可用图线c表示．2．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：序号甲电荷的电荷量1/Cq乙电荷的电荷量2/Cq甲、乙两电荷之间的距离/mr甲乙两电荷之间的相互作用力/NF18110-⨯8210-⨯0．35210-⨯28110-⨯8110-⨯0．35110-⨯38310-⨯8210-⨯0．155410-⨯48310-⨯8210-⨯0．2513.510-⨯58210-⨯8110-⨯0．254.510-⨯68410-⨯8310-⨯0．3（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。
【物理】九年级全册全套精选测试卷综合测试卷(word含答案)
【物理】九年级全册全套精选测试卷综合测试卷（word 含答案）一、初三物理 电流和电路 易错压轴题（难） 1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。
改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。
电压U /V 2 8 2电荷量Q /C 4×10-3 6×10-3 2×10-3 5×10-3 电容C /F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SC dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。
多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。
现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。
【答案】B 到A QC U= 2.5V121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】 【分析】 【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。
【苏科版物理】九年级物理上册 全册全套精选试卷练习(Word版 含答案)
【苏科版物理】九年级物理上册全册全套精选试卷练习（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小苗利用刻度均匀的轻质杠杆进行“探究杜杆的平衡条件”实验，已知纡个钩码重0.5N。
(1)实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向__________（选填“左”或“右”）调节，直到杠杆在水平位置半衡。
(2)在图甲中的A点悬挂4个钩码，要使杠杆仍保持水平位置平衡，需在B点悬挂_______个钩码。
(3)如图乙所示，取走悬挂在B点的钩码，改用弾簧测力计在C点竖直向上拉，仍使杠杆在水平位置平衡，测力计的拉力为__________N；若在C点改变弹簧测力计拉力的方向，使之斜向右上方，杠杆仍然在水平位置平衡，则测力计的读数将__________（选填“变大”“变小”或“不变”）。
【答案】右 3 1.5 变大【解析】【分析】【详解】(1)[1]杠杆在使用前左端下沉，说明左侧力与力臂的乘积大，应将平衡螺母向右调节。
(2)[2]设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件：F A L A=F B L B，得4G×3L=F B×4L解得F B=3G即需在B点处挂3个钩码。
(3)[3]取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上的拉力，根据杠杆的平衡条件：F A L A=F C L C，得4G×3L=F C×4L解得F C=3G=3×0.5N=1.5N[4]如改变弹簧测力计拉力的方向，使之斜向右上方，阻力和阻力臂不变，动力臂减小，动力要增大，所以弹簧测力计示数变大，才能使杠杆仍然水平平衡。
2．某兴趣小组的同学在探究“风力发电机发电时的输出功率与风速的关系”时，设计了如下实验步骤：①如图乙，将自制的小型风叶安装在风车底座上，把线的一端固定在风车转轴上，另一端系上钩码；②在风车正前方1米处放置电风扇的风速调到1挡位，用秒表记录提升钩码到A点所需的时间；③将电风扇换到2、3挡位，重复以上实验，并将数据记录在表格中：(注：电风扇挡位越高，风速越大)表一：电风扇挡位钩码的质量/g提升钩码到A点的时间/s150152501335010请你回答：(1)这个实验是通过测量提升钩码到A点的_____来比较风车输出功率的大小。
【苏科版物理】九年级 全册全套精选测试卷达标检测卷(Word版 含解析)
【苏科版物理】九年级全册全套精选测试卷达标检测卷（Word版含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。
为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。
然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。
根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。
【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。
[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。
[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。
(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m2．如图所示，小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
(1)实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉。
此时，应把杠杆两端的平衡螺母向______（左/右）调节，使杠杆在不挂钩码时在水平位置平衡。
其目的是______；(2)杠杆调节平衡后，小明在杠杆上A 点处挂4个钩码，在B 点处挂6个钩码，杠杆恰好在原位置平衡。
【苏科版物理】九年级 全册全套精选测试卷测试题(Word版 含解析)
【苏科版物理】九年级 全册全套精选测试卷测试题（Word 版 含解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难）1．图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容器，中间有圆柱形的孔（图乙是浮子的放大示意图），壁的厚度忽略不计，浮子通过圆孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆AB 可绕O 点旋转，A 端与直杆底端相连，B 端装有塞子当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空⽓开始被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB 杆处于水平位置时，塞子压住进水孔，进水孔停止进水。
(1)为测出浮子上底面的面积，现有刻度尺、量筒和水，请完成实验：①将浮子倒置后，用刻度尺测出浮子内的深度h ；②将浮子装满水，用_______________________；③浮子上底面的面积表达式：S 上=_________（用所测量物理量的符号表示）。
(2)若浮子上升的过程中内部被封闭的空气不泄露，用上述方法测得的浮子上底面的面积为10cm 2，外界大气压为1.0×105Pa ，浮子、直杆、细杆AB 、塞子的重力及所受浮力均不计，忽略所有摩擦，当进水孔停⽓进水时，浮子内的⽓体压强为外界大气压强的1.2倍，OA =6cm ，OB =4cm ，塞子受到水的压力为___________N 。
(3)科学研究表明，⽓定质量的⽓体，在温度不变时，其压强与体积成反比，当进水孔的水压过大时，塞子被冲开，水箱内的水位超过⽓定⽓度，会使水溢出，若通过移动调节螺母的方法保证⽓桶正常使用，应如何移动调节螺母：__________。
【答案】量筒测出浮子里面水的体积VV h30 适当向下移动 【解析】【分析】【详解】(1)[1]将浮子装满水，利用量筒测出浮子里面水的体积V 。
[2]根据体积计算公式，可知浮子上底面的面积表达式为 V S h=上(2)[3]已知浮子内的气体压强为01.2p p =则浮子内外气体压强差为000.2p p p p ∆=-=浮子上底面所受内外气体压力差方向向上，为00.2F pS p S ∆=∆=浮子对直杆A 端向上的作用力为A F F =∆以细杆为研究对象，处于水平位置时，根据杠杆平衡条件可知A B F OA F OB ⋅=⋅则塞子受到水的压力为54200.06m 0.20.210Pa 1010m 30N 0.04mB A OA OA F F p S OB OB -=⋅=⋅=⨯⨯⨯⨯= (3)[4]当进水孔的水压过大时，应适当向下移动螺母，减小浮子内部气体的体积，使浮子内部的压强变大，则A 端受到的向上的拉力就变大，根据杠杆平衡条件可知塞子对水的压力就变大，则塞子就不容易冲开。
