基坑开挖、立杆、架线、拉线施工安装工艺要求
(道路工程)各分部分项工程施工方案及质量保证措施 b1 10KV及以下架空配电线路安装工艺要求 1.电杆基坑及基础埋设 1.1.基坑施工前的定位符合下列规定： ⑴.直线杆顺线方向位移，10KV及以下架空电力线路不应超过设计档距的3%，直线杆横线路方向位移不超过50mm。 ⑵.转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。 1.2.电杆基础坑深应符合设计规定。电杆基础坑深度允许偏差应为+100mm、-50mm。同基基础坑在允许偏差范围内按最深一坑抄平。 1.3.电杆的埋深应符合设计规定，一般为杆高的1/6，有底盘时坑深等于埋深加底盘厚度，电杆埋深如下表： 杆高（m） 8 10 12 15 18 21
埋深（m） 1.5 1.7 1.9 2.3 3 3.2 1.4.电杆的拉线基础与堤坝基础间的水平距离不应小于电杆埋设深度的2倍。电杆的拉线基础与沟渠边沿距离不应小于1.0M，小于1.0M时应有保护基础措施。 1.5.双杆基础坑应符合下列规定： 1)根开中心偏差不应超过+30mm，两杆坑深度应相等； 2)直线杆、跨越杆、直线耐张杆。两杆坑基底标高应相等； 3)转角耐张双杆基础坑，内角坑高于外角坑2----3cm，使转角杆向外侧有一定倾斜。 1.6. 15M及以上的转角、耐张杆，在沼泽地带；地下水位较高的杆位，应设底盘。为防止洪水冲刷和基础冻胀，可采用高杆深埋措施。电杆基础用底盘时，底盘圆形平面应与电杆中心垂直，找正后应填土夯实至底盘平面。底盘的原槽直径不允许超过电杆根直径50mm。 1.7.电杆基础用卡盘时应符合以下原则： 1)安装前应将其下部分层夯实，安装方向、位置、深度应符合设计要求；无设计要求时，上平面据地面不应小于500mm，安装方向应考虑主风向。 2)卡盘弧面应与电杆吻合，卡盘螺栓应紧固可靠。 3)12m及以下电杆除在沼泽地、或地下水位较高或砂壤路径外可不用卡盘；15M及以上水泥杆当倾覆稳定安全系数不够时应使用卡盘。 1.8.基坑回填土应符合下列规定： 1）土块应打碎。 2）10KV及以下架空电力线路基坑每回填30cm应夯实一次。 3）松软土质的基坑，回填土时应增加夯实次数或采取加固措施。 4）回填土后的电杆基础宜设防沉土层。土层上部面积不宜小于坑口面积；堆土高度应超出地面30cm。 2、电杆组立与绝缘子安装 (道路工程)各分部分项工程施工方案及质量保证措施 b2 2.1.单电杆立好后应正直，架线后位置偏差应符合下列规定： ⑴直线杆各方向位移不应大于50mm。 ⑵转角杆向外角平分线位移不应大于150mm。 ⑶分支杆向拉线侧位移100mm。 ⑷终端杆立好后，应向拉线侧位移100mm----200mm，紧线后不应向受力侧倾斜。 2.2.以螺栓连接的构件应符合下列规定： ⑴螺栓应与构件面垂直，螺头平面与构件间不应有间隙。 ⑵螺栓紧好后，螺杆丝扣露处的长度，单螺母不应少于两个螺扣；双螺母可与螺母相平。 ⑶当必须加垫圈时，每端垫圈不应超过2个。 2.3.螺栓的穿入方向应符合下列规定： （1）对立体结构：水平方向由内向外垂直方向由下向上。 （2）对平面结构：顺线路方向，双面构件内由向外，单面构件由送电侧穿入或按统一方向，横线路方向，两侧由内向外，中间由左向右（面向受电侧）或按统一方向；垂直方向，由下向上。 2.4.线路单横担的安装，直线杆应装于受电侧；分支杆、转角杆（下）及终端杆应装于拉线侧。 2.5.横担安装应平正，安装偏差应符合下列规定： （1）横担端部上下左右歪斜不应大于20mm； （2）上层横担准线与杆顶距离应为150mm—200mm； （3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000； 2.6.同杆架设的双回线或多回线横担间的垂直距离不应小于下表： 导线排列 直线杆（mm） 转角或分支杆（mm） 高压与高压 800 距上担450/600距下担 高压与低压 1200 1000 低压与低压 600 300 3、拉线安装 3.1.拉线的设置与要求： 1)普通拉线：终端杆、转角杆、分支杆使用普通拉线； 2)30º以内的转角杆设合力拉线，合力拉线设在外角的平分线上； 3)30º以上的转角杆拉线应按线路方向分设，每条拉线应向外角角平分线方向位移0.5m----1.0m; 4)终端杆拉线应设在线路中心线的延长线上； 5)防风拉线设在电杆两侧，拉线与线路水平角应为90º； 6)拉线与电杆夹应为45º，受地形限制时不应小于30º； 7)水平拉线（过道拉线）：水平拉线过道使用时，拉线跨道部分与路面的垂直距离不小于6M，拉线副柱处对地距离不小于4.5M，水平拉线副柱宜采用底盘，并向道边倾斜10º---20º，尾线设在水平拉线上方距杆顶250mm处，斜拉线与副柱夹角应不小于30º，拉线绝缘子装于水平拉线靠近(道路工程)各分部分项工程施工方案及质量保证措施 b3 主杆位置，水平拉线断线后拉线绝缘子距地面不小于2.5m，不得装在斜拉线上。 8)自身拉线：道路狭窄地段不能装设普通拉线时可设置自身拉线； 9)顶杆拉线：受地形限制不便选用其他拉线时可设置顶杆拉线。顶杆与主杆的夹角应为30º顶杆一般应与主杆的材料相同，稍径不得小于150mm，顶杆的埋设深度为0.8m，顶杆底部应设底盘，顶杆与主杆联结应紧密用专用金具联结。 3.2.当采用UT线夹及楔形线夹固定安装时，应符合下列规定： ⑴.安装前丝扣应涂润滑剂； ⑵.线夹楔子与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股； ⑶.拉线弯曲部分不应有明显松股，拉线剪头处与拉线主线应固定可靠，线夹处，露出的尾线长度为300～500mm，尾线回头后与本线绑扎（应采用直径大于3.2mm的镀锌铁线绑扎固定），同一电杆拉线的尾线长度应统一。 ⑷.当同一组拉线使用双线夹连接时，其尾线端的方向应统一。 ⑸.UT型线夹的螺扣应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT型线夹的双螺母应并紧。 3.3.混凝土电杆的拉线当装设绝缘子时，在断拉线情况下，拉线绝缘子距地面不应小于2.5m(设计为2.7m)；拉线绝缘子的两端最小缠绕长度应符合下表的规定。 最小缠绕长度 钢绞线截面（mm2） 最小缠绕长度（mm） 25 200 35 250 50 300 3.4.拉线固定位置应按设计规定，当无设计要求时，拉线一般固定在横担下不大于0.3m处，与电杆夹角为450，若受地形限制，可适当减少，但不应小于30º。 3.5.拉线绑扎固定时应按下列方法施工： 1).拉线的上把环和下把环宜设置心形环； 2)拉线的上把环直径应大于14mm，小于25mm，环内设置心形环； 3)拉线的中把环的长径不得大于拉线绝缘子长颈的1.5倍，中把制作时可用3—4个钢卡子在拉线绝缘子长径的1.5倍处，将钢绞线卡紧不得抽动；拉线的下把环应为拉线棒直径的1.5—2.5倍，不得大于40mm。直径3.2mm的镀锌铁线先密绕200mm，在相距250mm处在紧绕50mm后拧三个花小辫剪去余线。 4)拉线的上把与水泥杆联结应使用专用的拉线抱箍，不得使用其他抱箍代替。如使用楔形线夹联接时宜使用1—2个钢线卡子固定。 3.6.拉线棒拉线盘的使用及埋设 1）拉线棒应热镀锌，最小直径不小于16mm，∮25mm，∮35mm钢 (道路工程)各分部分项工程施工方案及质量保证措施 b4 绞线拉线棒直径∮16mm，∮50mm的钢绞线拉线棒直径∮19mm。严重腐蚀性土壤地区应采取防护措施，自地下500mm至地面200mm处应刷沥青漆和防腐油。地上部分应套防护套。 2） 拉线盘埋设深度应符合设计要求，拉线坑应有马道，回填土时应予紧拉线，防止拉线盘倾倒，分层夯实堆土高出地面300mm的防沉台。受力后的拉线棒应与拉线盘平面垂直并与拉线在一条直线上。 3）拉线用绑扎固定安装时最小缠绕长度应符合下表要求：
钢绞线 截面 （mm） 最小缠绕距离 上段 中段有绝缘子的两端 下段与拉棒连接外
下端 花缠 上端 GJ—25 200 200 150 250 80 GJ—35 250 250 200 250 80 GJ—50 300 300 250 250 80 4）拉线与拉线盘配用见下表： 拉 线 使 用 拉 力 （T）
拉线棒直径（mm）
拉线盘 拉线坑 拉线绝缘子 镀锌钢绞线（mm） 混凝土 拉盘 设计埋深（mm） 盘中心前沿（mm） 盘中心前沿（mm） 实际坑深（mm） 型号 规格（长
×宽）
1 ∮16 25 Ⅰ型 200×300×600 1.200 106 248 1448 J-2 (小型) 90×80 2 ∮16 35 Ⅱ型 200×400×800 1.300 142 283 1583 J-2 (小型) 90×80 (道路工程)各分部分项工程施工方案及质量保证措施
b5 3 ∮19 50 Ⅲ型 200×400×800 1.500 142 283 1783 J-4.5 (小型) 110×100
4 ∮22 70 Ⅳ型 200×500×1000 1.700 177 318 2018 J-4.5 (小型) 110×100
5 ∮25 100 Ⅴ型 200×600×1200 2000 212 354 2354 J-9 (大型) 150×130
6 ∮25 100 Ⅵ型 200×600×1200 2500 212 354 2854 J-9 (大型) 150×130
4、导线架设 4.1.10kV线路导线的线间距离不应小于下表： 挡距（米） 电 压 40及以下 50 60 70 80 90 100 110 120
10kV 0.6 0.65 0.7 0.75 0.85 0.9 1.0 1.05 1.15 高压配电线路每相的跳线（过引线）、引下线或导线之间的净空距离，不应小于300mm，0.4kV不应小于150mm，导线与拉线、电杆、构架间的净空距离不宜小于200mm，0.4kV不小于100mm，高压引下线与低压线间的距离不宜小于400mm。 4.2.放紧线时应使用放线滑车。滑车直径大于导线直径十倍以上。放线过程中对导线进行外观检查，不应发生磨伤、断股、扭曲、金钩、断头等现象。 4.3.放线弛度应考虑初伸长对弛度的影响，同档各相弛度应一致，相间差不大于50mm，施工误差不超过弛度的+5%。 4.4.导线的损伤与修补：导线在同一处损伤、同时符合下列情况时，应将损伤处棱角与毛刺用0#砂纸磨光，可不作补修； 1）单股损伤深度小于直径的1/2；
架子工程中的立杆与横梁安装要求
架子工程中的立杆与横梁安装要求随着建筑行业的迅速发展，架子工程作为一个重要的建筑工程项目，扮演着连接建筑物与天空的重要角色。
在架子工程中，立杆和横梁是两个不可或缺的组成部分。
本文将探讨架子工程中立杆与横梁的安装要求，以确保工程质量和安全。
首先，立杆的安装要求是架子工程中最基本的环节之一。
立杆的材料主要有钢管和彩钢板两种。
无论选取何种材料，立杆的固定必须牢靠，以确保整个架子工程的稳定性。
在安装立杆时，首先需要确定其位置和数量。
以钢管为例，立杆的最佳间距通常在1-1.2米左右，以满足工程承载和稳定的要求。
同时，立杆的直径和厚度也要根据具体的工程情况进行选择。
如果立杆过于细小，将无法承受工程的负荷，而如果太粗，不仅会增加成本，还可能影响工地通行。
因此，在选择立杆时，必须根据工程需求进行综合权衡。
其次，横梁的安装要求也是架子工程中不可忽视的关键环节。
横梁主要用于连接立杆，形成工程的骨架结构。
在横梁的选择上，要考虑到工程的跨度和负荷情况。
如果跨度较大或负荷较重，应选用厚度较大的横梁以增强其承载能力，确保工程的稳定和安全。
在安装横梁时，需要根据立杆的间距和位置进行计算，确保横梁与立杆的连接紧固可靠。
同时，在安装过程中，还需注意横梁的水平度和平行度，以确保整个工程的外观美观和结构稳定。
除了立杆和横梁的安装要求外，还有其他一些需要注意的因素。
例如，架子工程在安装过程中必须严格遵守相关的安全规定。
工人必须戴好安全帽和安全带，并遵守高空作业的各项规定。
此外，工地必须进行安全防护措施，包括搭设警示牌和保护网等，以确保工人的安全和过路人的通行。
另外，在安装过程中，必须定期检查立杆和横梁的连接部位，如果有松动或变形等情况，需要及时进行修复或更换。
除了安全要求外，对于架子工程的质量要求也是至关重要的。
架子工程安装完后，应进行全面的验收和检测。
检查包括测量横梁和立杆的尺寸精度、检查焊接强度以及检测整个工程的稳固性等。
如果出现任何问题，必须及时进行修复和调整，以确保工程质量达到标准。
钢拉杆施工技术交底及安装工艺要求范本
钢拉杆施工技术交底及安装工艺要求范本一、准备工作1. 确认拉杆的类型、规格、长度，以及施工图纸中的位置。
2. 检查施工现场的基础是否符合要求，确认是否需要进行增强处理。
3. 检查钢拉杆的材质和质量，确保符合相关标准。
4. 准备好施工所需的工具和设备，包括吊车、起重机等。
二、施工步骤1. 安装固定支架：根据施工图纸确定支架的位置，使用膨胀螺栓或焊接的方式将支架安装在基础上。
2. 安装钢拉杆：按照施工图纸上的位置和长度要求，将钢拉杆放置在支架上。
3. 固定钢拉杆：使用螺栓或焊接的方式将钢拉杆固定在支架上，确保牢固可靠。
4. 安装连接件：根据施工图纸确定需要安装的连接件和数量，将连接件安装在钢拉杆上。
5. 调整钢拉杆的位置：使用水平仪等工具，确保钢拉杆的位置水平、垂直或按照施工图纸的要求进行调整。
6. 检查施工质量：对已安装的钢拉杆进行检查，确保固定牢固、连接件安装正确、位置调整准确等。
7. 安装防护措施：根据施工现场的实际情况，安装防护措施，确保安全施工。
三、安装工艺要求1. 施工人员必须具备相关的安全技能和证书，遵守安全操作规程，佩戴好安全防护装备。
2. 施工现场必须清理整洁，防止杂物和碎石等物品对施工造成影响。
3. 施工过程中要注意钢拉杆的防锈处理，确保钢材的质量。
4. 施工现场必须严格按照施工图纸的要求进行施工，不得有偷工减料、更改设计等行为。
5. 在施工过程中要注意对施工现场的环境保护，防止对周边设施和环境造成损害。
6. 施工完成后，要对钢拉杆及连接件等进行检查，确保质量合格。
7. 施工前需编制详细的施工方案，包括施工顺序、工艺要求、施工方法等。
通过以上准备工作、施工步骤和安装工艺要求，可以确保钢拉杆的施工质量和安装效果，提高工程的安全性和可靠性。
同时，施工方必须严格遵守相关法律法规和标准，确保施工过程安全可控。

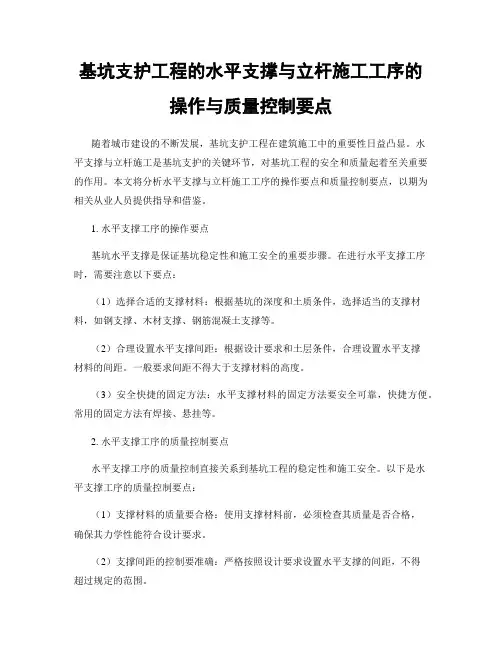

基坑支护工程的水平支撑与立杆施工工序的操作与质量控制要点
基坑支护工程的水平支撑与立杆施工工序的操作与质量控制要点随着城市建设的不断发展，基坑支护工程在建筑施工中的重要性日益凸显。
水平支撑与立杆施工是基坑支护的关键环节，对基坑工程的安全和质量起着至关重要的作用。
本文将分析水平支撑与立杆施工工序的操作要点和质量控制要点，以期为相关从业人员提供指导和借鉴。
1. 水平支撑工序的操作要点基坑水平支撑是保证基坑稳定性和施工安全的重要步骤。
在进行水平支撑工序时，需要注意以下要点：（1）选择合适的支撑材料：根据基坑的深度和土质条件，选择适当的支撑材料，如钢支撑、木材支撑、钢筋混凝土支撑等。
（2）合理设置水平支撑间距：根据设计要求和土层条件，合理设置水平支撑材料的间距。
一般要求间距不得大于支撑材料的高度。
（3）安全快捷的固定方法：水平支撑材料的固定方法要安全可靠，快捷方便。
常用的固定方法有焊接、悬挂等。
2. 水平支撑工序的质量控制要点水平支撑工序的质量控制直接关系到基坑工程的稳定性和施工安全。
以下是水平支撑工序的质量控制要点：（1）支撑材料的质量要合格：使用支撑材料前，必须检查其质量是否合格，确保其力学性能符合设计要求。
（2）支撑间距的控制要准确：严格按照设计要求设置水平支撑的间距，不得超过规定的范围。
（3）固定方法的可靠性：支撑材料的固定方法要可靠，能够承受预期的荷载，确保水平支撑的稳定性。
3. 立杆施工工序的操作要点立杆施工是基坑支护工程中的重要环节，直接影响着基坑围护结构的稳定性和施工的顺利进行。
在进行立杆施工工序时，需要注意以下要点：（1）合理选择立杆材料：根据设计要求和施工环境，选择合适的立杆材料，如钢管、钢筋混凝土等。
（2）准确控制立杆的孔径：立杆孔的开挖要准确无误，确保立杆的精确安装。
（3）合理设置立杆的间距和深度：根据设计要求和基坑的土质条件，合理设置立杆的间距和深度，以确保基坑的稳定性。
4. 立杆施工工序的质量控制要点立杆施工工序的质量控制对于确保基坑支护工程的稳定性和安全性至关重要。
立杆安装施工方案
立杆安装施工方案1. 引言本文档旨在提供一份详细的立杆安装施工方案，以确保在安装过程中能够达到预期的效果。
2. 施工准备在进行立杆安装前，需要进行以下准备工作：2.1 材料和工具准备•立杆：根据需要选择合适的立杆材料，并进行预先准备；•锤子：用于锤击立杆以确保牢固安装；•长度测量仪器：用于测量立杆的长度，以确保准确安装。
2.2 施工区域准备•确定立杆安装的位置；•清理并平整施工区域，确保没有障碍物。
3. 施工步骤3.1 确定立杆安装位置根据需求和设计要求，在施工区域内确定立杆的安装位置。
考虑到立杆的稳定性和美观性，建议选择坚固、平整的地面进行安装。
3.2 测量立杆长度使用长度测量仪器测量立杆的长度，并按需求进行切割，得到合适的立杆长度。
3.3 预先准备立杆在立杆上预先进行准备工作，包括但不限于以下步骤： - 清洁立杆表面； - 如果需要，涂刷或涂抹防锈涂料以增加立杆的耐久性； - 在适当位置进行标记，以便后续安装时能够准确定位。
3.4 安装立杆按照以下步骤进行安装立杆： 1. 将立杆竖直插入施工区域中的预先准备好的位置中； 2. 使用锤子轻击立杆底部，确保立杆牢固插入地面，并达到所需的深度；3. 使用水平仪器确认立杆是否完全垂直，必要时进行调整；4. 在立杆的周围进行填坑并夯实，确保立杆牢固稳定。
3.5 后续处理根据具体需求，可能需要进行以下后续处理步骤： - 清理施工区域，确保没有残留材料； - 检查立杆的稳定性和安装质量； - 进行防腐处理，以增加立杆的使用寿命。
4. 安全注意事项在进行立杆安装施工过程中，请注意以下安全事项： - 确保施工区域没有人员或障碍物，以免发生伤害； - 如果立杆较高，必须采取防护措施，如佩戴安全帽和安全绳； - 使用工具时要小心谨慎，避免发生意外。
5. 总结本文档提供了一份立杆安装施工方案，以帮助确保施工期间能够安装牢固的立杆。
正确的施工步骤和注意事项将确保立杆的稳定性和安全性，从而达到预期的效果。

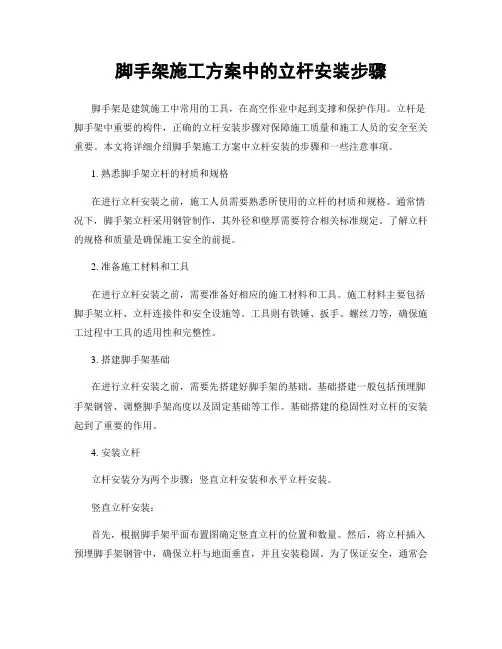

脚手架施工方案中的立杆安装步骤
脚手架施工方案中的立杆安装步骤脚手架是建筑施工中常用的工具，在高空作业中起到支撑和保护作用。
立杆是脚手架中重要的构件，正确的立杆安装步骤对保障施工质量和施工人员的安全至关重要。
本文将详细介绍脚手架施工方案中立杆安装的步骤和一些注意事项。
1. 熟悉脚手架立杆的材质和规格在进行立杆安装之前，施工人员需要熟悉所使用的立杆的材质和规格。
通常情况下，脚手架立杆采用钢管制作，其外径和壁厚需要符合相关标准规定。
了解立杆的规格和质量是确保施工安全的前提。
2. 准备施工材料和工具在进行立杆安装之前，需要准备好相应的施工材料和工具。
施工材料主要包括脚手架立杆、立杆连接件和安全设施等。
工具则有铁锤、扳手、螺丝刀等，确保施工过程中工具的适用性和完整性。
3. 搭建脚手架基础在进行立杆安装之前，需要先搭建好脚手架的基础。
基础搭建一般包括预埋脚手架钢管、调整脚手架高度以及固定基础等工作。
基础搭建的稳固性对立杆的安装起到了重要的作用。
4. 安装立杆立杆安装分为两个步骤：竖直立杆安装和水平立杆安装。
竖直立杆安装：首先，根据脚手架平面布置图确定竖直立杆的位置和数量。
然后，将立杆插入预埋脚手架钢管中，确保立杆与地面垂直，并且安装稳固。
为了保证安全，通常会使用立杆连接件将多根立杆进行连接。
在连接立杆时，要确保连接件的使用符合设计要求，并进行牢固的拧紧。
水平立杆安装：水平立杆的安装需要依据施工图纸进行定位。
首先，依次将水平立杆插入立杆连接件中，并用水平仪进行调整。
确保水平立杆水平度的同时，要注意与其他立杆之间的水平对齐。
在调整立杆时，使用铁锤轻轻敲击立杆，使其与相邻的立杆平齐，确保整个脚手架的平稳和安全。
5. 检查立杆安装质量在立杆安装完成后，需要进行检查和验收。
检查时要仔细观察立杆与连接件的连接情况，确保没有松动和变形。
并且，要使用水平仪和测量工具测量脚手架的垂直度和水平度。
如果发现问题，要及时进行调整和修复，确保立杆的安全可靠。
在进行脚手架施工时，立杆的安装步骤至关重要。
钢拉杆施工技术交底及安装工艺要求
钢拉杆施工技术交底及安装工艺要求钢拉杆是一种常用的建筑施工材料，广泛应用于建筑物的结构和装饰中。
钢拉杆施工技术交底及安装工艺要求如下：一、材料准备1. 钢拉杆：选择质量好、强度高、防腐性能好的钢拉杆；2. 系统配件：根据设计要求选择适合的螺栓、螺母、紧固件等配件；3. 基础材料：根据具体施工情况选择适合的基础材料，如混凝土、钢板等。
二、施工准备1. 清理工作区域：清除施工区域内的杂物和障碍物，确保施工安全；2. 安装模板：根据设计要求，按照模板制作要求安装施工模板；3. 安全措施：在施工现场设置安全警示标识并设置施工围栏，配备必要的施工安全用品。
三、施工步骤1. 钢拉杆的测量和切割：根据设计要求，在安装前测量钢拉杆的长度并进行必要的切割处理；2. 钢拉杆的预埋安装：将切割好的钢拉杆按照设计要求，通过预埋件固定在建筑结构中；3. 钢拉杆的连接：根据设计要求，使用螺栓、螺母等连接件将钢拉杆连接在一起；4. 钢拉杆的调整：使用调整器具对钢拉杆进行水平调整和垂直调整，确保安装的准确性和稳固性；5. 钢拉杆的固定：将已调整好的钢拉杆通过螺栓、螺母等进行固定，确保其不会发生松动和移位；6. 其他连接件的安装：根据设计要求，安装其他连接件，如止水、开裂带等，以增强整体结构的稳定性；7. 检查和清理：对已安装的钢拉杆和配件进行检查，确保安装质量，并清理施工现场。
四、安装工艺要求1. 施工图纸：严格按照施工图纸进行施工，不得随意改动；2. 安装准确性：钢拉杆的安装位置、长度和高度必须准确无误；3. 安装牢固性：钢拉杆的安装必须稳固牢靠，不得出现松动和移位；4. 施工质量：施工质量必须符合相关国家标准和规范，并经过现场检查和验收；5. 安全要求：施工过程中必须严格遵守安全操作规程，保证施工人员的安全。
综上所述，钢拉杆的施工技术交底及安装工艺要求包括材料准备、施工步骤、安装工艺要求等方面的内容，只有严格按照要求进行施工，才能确保钢拉杆的安装质量和使用效果。
电杆基坑施工及电杆组立说法
电杆基坑施工及电杆组立说法（一）电杆线路施工工序1.按地理情况和施工机械开挖电杆基础坑；2.电杆、横担、瓷瓶和各类金具检查及组装；3.根据杆位土质情况进行基础施工和立杆；4.拉线制作与安装；5.放线、架线、紧线、绑线及连线；6.送电运行验收，竣工资料整理。
（二）电杆线路的组成及材料要求电杆线路由基础、电杆、导线、绝缘子、金具、避雷线及接地装置等组成。
1.电杆（1）按电杆用途和受力情况分为6种：耐张杆（用于线路换位处及线路分段，承受断线张力和控制事故范围）、转角杆、终端杆、分支杆、跨越杆、直线杆。
（2）水泥杆材料要求1）表面光洁平整，内外壁厚度均匀，不应有露筋、跑浆现象。
2）水泥杆按规定检查时，不应出现纵向裂纹，横向裂纹的宽度不应超过0.1mm，长度不应超过电杆的1/3周长。
3）杆长弯曲值不应超过杆长的1/1000。
2.架空导线高压架空线的导线大都采用铝、钢或复合金属组成的钢芯铝绞线或铝包钢芯铝绞线，避雷线则采用钢绞线或铝包钢绞线。
低压架空线的导线一般采用塑料铜芯线。
3.架空线路的横担、金具及材料要求（1）横担横担是装在电杆上端，用来固定绝缘子架设导线的，有时也用来固定开关设备或避雷器等。
横担主要是角钢横担、瓷横担等。
（2）金具电杆、横担、绝缘子、拉线等的固定连接需用的一些金属附件称为金具，常用的有M字形抱铁、U字形抱箍、拉线抱箍、挂板、线夹、心形环等。
（三）电杆基坑施工及电杆组立1.基坑施工（1）基坑定位直线杆的顺线路方向位移，35kV架空电力线路不应超过设计档距的1%；10kV及以下架空电力线路不应超过设计档距的3%。
（3）基坑回填土35kV架空电力线路基坑每填300mm时夯实一次；10kV及以下架空电力线路基坑每填500mm时夯实一次。
回填土后的电杆基坑培土高度应超出地面300mm。
1.电杆组立（1）水泥杆立杆方法1）电杆立杆方法有汽车起重机立杆、三脚架立杆、人字抱杆立杆、架杆（顶、叉）立杆等。
普通拉线安装工艺
一、施工准备②依照国标86D172选列了拉线制按附表，并附在水平拉线制安工艺之后，供施工人员参阅。
二、操作程序2.1、工序流程图2.2、操作要领2.2.1、施工准备①确认拉线杆实际位置。
②复测拉线方向和拉线坑位置。
2.2.2、挖坑、下拉线盘①挖拉线坑：参照DY-2工艺施工。
坑深应满足附表2的要求。
②拉线棒与拉线盘的连接：将拉线棒的开口环套入拉线盘的U型环内，用Ф4.0镀锌线将圆环开口扎紧见图2。
图2 拉线盘安装示意图①拉线棒；②拉线盘③下拉线盘：将连接好的拉线盘下到坑底，使拉线棒沿马道方向与电杆中心对正。
调整拉线棒角度（其对地夹角一般为45°），并使拉线盘面垂直于拉线棒。
拉线棒上部环的回头应向下，见图2。
④回填：清除回填土中的树根杂草，每填入500mm厚即夯实一次。
回填中应保证拉线棒的方向正确。
回填后的坑位应有防沉土台，其培土高度应高出地面300mm，土台上部面积应大于原坑口。
2.2.3、预制拉线①计算拉线所需镀锌钢绞线长度。
其经验计算公式为：L=1.4H+800式中L-拉线制作所需钢绞线长度；H-拉线棒上环距拉线抱箍的垂直高度。
②用皮尺在钢绞线上量出所需长度，用调和漆做一标记。
在标记两侧各量出10mm，用Ф1.2镀锌铁线分别绑扎8-10圈，用断线钳在标记出将钢绞线剪断。
③上把制作：从钢绞线一端量出250mm，做一标记。
以标记为中心，将钢绞线煨弯后套入楔型线夹内，线夹的凸肚应在尾线侧。
用手锤敲击线夹本体，使楔子与线夹本体，楔子与钢绞线接触紧密，受力后无滑动现象。
④上把预留尾线与主线应按图3中标明的尺寸绑扎紧，绑扎线采用Ф3.2镀锌铁线，绑扎顺序由线夹侧向尾线侧。
⑤用平行挂板分别连接拉线抱箍和拉线上把的楔型线夹。
2.2.4、安装拉线抱箍①杆上作业人员根据杆型量出拉线抱箍的安装位置，并做好标记。
②用吊绳将预制好的拉线上把吊起，将拉线抱箍安装在标记处。
安装时应使平行挂板对正拉线棒，楔型线夹的凸肚应朝下，见图3。
立杆安装施工方案
立杆安装施工方案立杆安装施工方案是指在进行道路、照明、管线等施工工程时，为了确保立杆的高度和位置准确，以及保证其的稳固性，需要进行的立杆安装施工工作。
下面是关于立杆安装施工方案的详细说明。
1.施工前准备（1）制订施工计划：根据实际情况和工程要求，制定立杆安装的施工计划。
包括施工顺序、时间节点和工作任务等内容。
（2）检查施工材料：检查立杆、基础材料等施工材料的质量和数量是否符合要求，确保材料可用。
（3）确认施工现场：确认立杆的具体位置和安装高度，并清理施工现场，确保施工区域无障碍物和安全隐患。
2.基础施工（1）定位：根据设计要求，用木桩或其他标志物确定立杆的位置和方向，确保立杆的准确定位。
（2）挖坑：根据立杆的要求，在定位点挖掘符合规定的基础坑，确保坑底平整、边坡陡度符合要求。
（3）浇筑混凝土：按照设计要求，将混凝土均匀、饱满地浇筑到基础坑内，注意控制均匀度和密实度。
（4）安装立杆：在混凝土尚未完全固化前，将立杆通过预埋件或螺栓固定在基础上，并进行调整，确保立杆的垂直度和位置准确。
（5）确保稳固性：在立杆上方，根据设计要求，加装稳固装置，如锚固螺栓、横担等来确保立杆的稳固性。
3.安装验收（1）进行检查：对已安装的立杆进行细致的检查，检查立杆的垂直度、位置和固定装置的可靠性等是否符合要求。
（2）测量高度：使用高度测量仪器或工具对立杆的高度进行测量，确保立杆的安装高度符合设计要求。
（3）验收报告：记录立杆的安装情况，包括立杆编号、位置、高度、检查和测量结果等，并进行相关签字和盖章。
以上即为立杆安装施工方案的详细说明。
在施工过程中，需要严格按照施工计划和安全规范进行操作，确保施工质量和安全。
同时，还需要注意现场的环境保护，避免对周围环境造成污染或破坏。
通过科学合理的施工方案和细致认真的工作，确保立杆安装工程的顺利进行。
架空线路的拉线施工工艺
架空线路的拉线施工工艺一、范围本工艺标准运用于10kV及以下架空配电线路的拉线安装工程。
二、施工准备1、材料要求：1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。
1.2钢绞线：（1）不应有松股、交叉、折叠、断裂及破损等缺陷。
（2）镀锌良好，无锈蚀现象。
（3）最小截面个应小于25mm2。
（4）应符合国家或部颁的现行技术标准，并有合格证件。
1.3镀锌铁丝：（1）不应有死弯、断裂及破损等缺陷。
（2）镀锌良好，不应锈蚀。
（3）拉线主线用的铁丝直径不应小于 4.0mm，缠绕用的铁丝直径不应小于3.2mm。
1.4拉线棒：（1）不应有死弯、断裂、砂眼、气泡等缺陷。
（2）镀锌良好，不应锈蚀。
（3）最小直径不应小于16mm。
（4）应符合国家或部颁的现行技术标准，并有合格证件。
1.5混凝土拉线盘（1）预制混凝土拉线盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。
（2）应符合国家或部颁的现行技术标准，并有合格证件。
1.6拉线绝缘子（1）瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
（2）高压绝缘子的交流耐压试验结果必须符合施工规范规定。
（3）应符合国家或部颁的现行技术标准，并有合格证件。
1.7拉线抱箍、UT型线夹、楔形线夹、花篮螺栓、双拉线联板、平行挂板、U形挂板、心形环、钢线卡、钢套管等。
（1）表面应光洁、无裂纹、毛刺、飞边、砂浆眼、气泡等缺陷。
（2）应热镀锌，且镀锌良好，无镀锌层剥落锈蚀现象。
1.8螺栓：（1）螺栓表面不应有裂纹、砂眼、锌层剥落及锈蚀等现象。
（2）螺杆与螺母的配合应良好。
加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。
（3）螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。
1.9其它材料：竹套管、油漆、沥青油、玻璃丝布等。
2、主要机具2.1铁铣、夯、紧线器、剪线钳。
2.2倒链、活扳手、脚扣、安全带等。
