高层建筑地下室混凝土墙体裂缝原因分析及预防措施
高层建筑地下室混凝土墙体裂缝原因分析及预防措施摘要:高层建筑带地下室目前已十分普遍，但是地下室混凝土墙体的裂缝问题始终难以得到有效解决。
本文结合工程实例，对高层建筑地下室混凝土墙体裂缝的现状、位置、分类及裂缝产生的主要原因，总结了裂缝的预防措施，并对因裂缝而发生的渗漏提出相关处理措施，可供参考。
关键词:地下室；裂缝；原因；预防措施；渗漏处理Abstract: High building with the basement at present already very common, but the basement concrete wall crack always is difficult to be effectively solved. Combining with the project examples, the basement of a high-rise building of cracks in the concrete wall present situation, the position, classification and the main cause of cracks, and summarizes the crack prevention measures, and the because of crack and the leakage occurred puts forward related treatment measures, available for reference.Keywords: basement; crack; reason; prevention measures; leakage processing.随着我国经济的增长，城市建设用地相对紧张，为了满足需要，越来越多的高层建筑出现，而高层建筑带地下室的情况也不少。
但是地下室混凝土墙体的裂缝现象较为普遍，裂缝的产生直接引起了墙体的渗漏，造成使用不便，引起钢筋锈蚀，影响建筑物的使用寿命，甚至影响结构的质量和安全。
如果地下室裂缝问题如不合理处理，情况严重时，会导致后期施工返工，这不仅使承建企业蒙受巨大的经济损失，还会大大延误工期。
因此，分析地下室混凝土墙体的裂缝问题，提出有效的预防措施有重要意义。
1工程概况某高层建筑，分为一栋写字楼、一栋住宅楼、一栋酒店及裙房，其中写字楼建筑高度为119m，地下2层，地上28层；住宅楼建筑高度为99.3m，地下2层，地上27层；酒店建筑高度为99.1m，地下2层，地上26层。
地下室剪力墙长度单边最长为150m，全长500m，混凝土设计强度为C30，抗渗等级为S10，坍落度为120±30mm，施工场地狭小，为深基坑工程，深度16m，地下室防水等级Ⅱ级。
地下室的外墙施工严格按照设计及施工规范要求进行浇筑混凝土。
施工时为夏季，气温较高，最高温度为38℃，最低温度为18℃，没有采取特别措施对混凝土剪力墙进行养护。
2裂缝产生的现状、位置2.1竖向裂缝大多数竖向裂缝多数出现在墙体中部，宽度较小，一般为0.1～0.8mm，在水头不大的情况下部分宽度在0.1～0.2mm的裂缝出现自愈现象。
2.2斜裂缝斜裂缝沿结构呈对称分布状态，为贯通性裂缝，工程实例中的斜裂缝在裙房封顶后出现，然后向上延伸，开始时裂缝宽度扩展大约0.1～0.2mm／月，塔楼封顶后裂缝宽度不再扩展，并有愈合态势，最终裂缝保持在1mm左右，结合地基沉降观测，认为是地基不均匀沉降引起的。
2.3水平裂缝通常出现在顶板或底板交界处及底板上约500mm钢板止水带处，是由于振捣不密实或施工缝处理不符合施工规范引起的贯通性裂缝，施工完成后裂缝宽度未发生变化。
2.4干缩裂缝在施工拆除模板后出现不均匀分布在混凝土表面，为非贯穿性裂缝。
3裂缝分类、原因分析及预防措施3.1裂缝分类及原因分析（1）温度引起的混凝土裂缝，是高层地下室墙体裂缝出现的主要原因之一。
水化热引起的温度温差以及昼夜温差导致墙体产生温度应力，温度应力导致结构产生变形，当温度应力产生的应变大于混凝土的极限拉应变时，钢筋混凝土结构出现裂缝。
裂缝一般产生在混凝土的受拉薄弱点或者约束应力最大处，一般地下室外墙两端的约束应力较小，而墙中部约束应力较大，所以大部分竖向裂缝集中在墙体中部。
根据实际测定，混凝土从搅拌机出斗就有水化热产生，温度由低到高，到混凝土成型以后第3～4d，其温度较自然温度升高25～35℃，水化热引起的温差达到最高点。
特别是大体积混凝土，由于水化热高，表面暴露在空气中，散热快，而内部混凝土热量散发不出来，温度较高，导致内外温差较大，若不采取有力措施，表面混凝土就会产生裂缝。
对于框架柱与外墙连体的节间来讲，大体积混凝土的框架柱可视为一个较大的热源体，而与之连体的墙体薄，且与外界空气接触面较大，散热快。
当框架柱混凝土内大量发热膨胀时，墙体已开始降温收缩，由于连结在一起的两个构件之间产生温差，变形不同步协调，在柱子附近和墙中间出现裂缝。
（2）混凝土收缩引起的裂缝。
当混凝土在空气中硬化时，将在较长时间内不断缩小体积，混凝土中水泥用量越大，混凝土的收缩和干缩必然也越大。
混凝土在制备过程中，水泥和掺合料与水拌合后体积膨胀，但在入模成型后，随着混凝土水化作用的发生，混凝土中的部分水分被吸收、部分水分被蒸发，体积有一定的缩小。
干缩量与水泥用量、水灰比的大小有关。
水泥用量多、水灰比大的混凝土其收缩亦大。
同时混凝土收缩量与气候有关，夏季气温高，气候干燥，混凝土中水分蒸发快，收缩也快。
混凝土体积收缩，使混凝土产生内应力，当收缩快和收缩大时混凝土就会产生裂缝，干缩裂缝一般都是表面裂缝，裂缝的开展是不规则和不连续的，采用合理的施工工艺能控制这种裂缝的开展。
（3）“后浇带”设置不合理。
后浇带是一种临时性混凝土收缩变形缝，是在施工期间保留的一种特殊的施工缝，设置后浇带是解决超长混凝土收缩变形的一种重要措施，通过设置后浇带可以取消结构中永久性的伸缩缝。
如果后浇带设置间距过大，容易引起混凝土开裂。
（4）外力作用引起墙体裂缝。
由于受力而产生的，影响结构的安全和使用功能，主要原因是设计不合理、施工顺序不当或者墙板混凝土受到外部约束，主要表现在以下方面：①地基基础产生不均匀沉降，造成墙体和梁板产生结构性裂缝，工程实例中的斜裂缝属于此类裂缝。
②不按规范要求设置沉降缝或后浇带。
③结构布置不合理，基础各个部位刚度分布不均匀，使各个部位变形不均匀不协调。
④外部的约束也会引起墙板出现不规则的斜裂缝，由于施工场地狭小，有时把地下室基坑的围护桩，作为地下室墙板的外模。
由于墙板混凝土凝固时产生收缩受到围护桩约束，当约束力大于墙板混凝土的抗拉强度时，墙板会产生不规则的斜裂缝，为解决此类裂缝，墙板上必须设置必要的后浇带。
3.2裂缝的预防措施（1）严格保证混凝土原材料的质量，水泥优选收缩小或微膨胀性水泥，不宜采用高强度等级或早强水泥；宜用水化热较低，收缩率不大的水泥；合理选取骨料，优选线膨胀系数小、弹性模量低、表面清洁级配良好的骨料，使其有较小的空隙率及表面积，适当加大粗骨料粒径，提高砂的细度模数，最好通过加大磨细掺合料掺量来减少水泥的用量，降低水化热，减少干缩，从而减小了混凝土裂缝的开展。
根据工程特点，掺入复合型的缓凝减水剂。
（2）控制泵送混凝土坍落度，严格控制混凝土用水量，减少混凝土的收缩，在施工现场浇注混凝土时，严禁在商品混凝土中加水。
（3）混凝土浇注时，为减少混凝土的水化热温升，采取下列措施：①降低混凝土入模温度，控制混凝土出盘温度，通过用草袋或麻袋包裹混凝土输送管道并浇水降温来降低混凝土入模温度。
②地下室外墙混凝土应分层连续浇筑，每层浇筑高度应控制在500mm左右，振捣混凝土不能漏振、过振，振捣时间宜在20～30S左右，振捣间距400～500mm，避免产生混凝土不密实和离析现象的产生。
③做好混凝土养护工作，前期可带模保温、保湿养护7d，拆模后保湿养护至14d。
夏季施工，缩短带模养护时间。
（4）优选胶合板作模板来加强保温效果，带模养护，拆模后仍要注意采取保温措施。
地下室外墙防水层施工完毕后立即回填，利用回填土保温保湿；要掌握气温变化规律，及时了解气象预报，在气温骤降前采取预防措施。
（5）合理设置后浇带。
不得任意突破设计规范关于伸缩缝最大间距的规定。
应满足：“位于气候干燥地区、夏季炎热且暴雨频繁地区的结构或经常处于高温作用下的结构，可按照使用经验适当减小伸缩缝间距”。
本工程在150m侧设置2条伸缩缝，间距相对较大，因此裂缝大部分在此侧产生。
4渗漏处理措施地下工程按渗漏程度可以分为无润水、润水、渗水、漏水、喷水5种，渗漏水的形式可分为“点”式、“线”式、“面”式3种，在本工程中主要出现“点”式和“线”式漏水形式。
（1）“点”式漏水的处理措施。
由于地下水位较低，渗漏较慢，采用措施如下：以漏水点为圆心剔成喇叭口，先用快速堵剂堵水，再用膨胀水泥砂浆抹平。
（2）“线”式漏水的处理措施。
裂缝处于地下室混凝土外墙，堵漏时外部土方已经回填，且由于地下水位相对较高，属于潮湿缝，裂缝宽度约为0.8～2mm，根据裂缝的部位及周围的工作条件。
裂缝开放的宽、长、深度，贯穿情况采用堵漏措施如下：①凿槽。
墙体钢筋混凝土结构、裂缝深度为0.4m，故决定采用骑缝灌浆。
沿裂缝将混凝土凿成“V”形槽，裂缝槽口宽为100～120mm。
②埋设浆嘴。
裂缝剔成V型槽，然后将浆嘴埋入裂缝（涌水）最宽处，浆嘴间距根据裂缝大小、走向、漏水情况而定，裂缝浆嘴间距取40Cm，两面埋设浆嘴，交错布设。
③封缝。
浆嘴埋没后，进行封缝：先用快速堵漏剂分段堵水，再用膨胀水泥砂浆抹平。
封缝的目的是防止压浆时浆液外漏，以提高灌浆压力，使浆液压到裂缝深部，从而保让灌浆质量。
需要注意的是裂缝封缝前要先把水引走，再用水泥砂浆抹平。
④压水检查。
封缝后养护数天等砂浆有一定强度后，进行压水检查，确保浆嘴与裂缝畅通，检查封缝是否牢固密实，并寻求灌浆参数。
压水检查的压力应符合灌浆设计压力，压水时观察裂缝是否方漏水现象，如有漏水，则重新封补。
⑤配料。
⑥灌浆。
压浆前把其余浆嘴及排水嘴的阀门打开，压浆时，一开始即达到设计灌浆压力，注意观察浆嘴排水情况，待有纯浆排出，即把阀门关闭。
灌浆按照自下而上（直缝），自一端向另一端（横缝），循序渐进。
⑦结束灌浆标准。
在正常压浆情况下，进浆量逐渐减少到0.01L／mm左右，再继续压注数分钟，即可结束灌浆。
⑧封孔。
灌浆后3～7d，查清楚浆嘴内的浆液确已凝结后用压水方法检查灌浆效果。
如止漏效果良好，把浆嘴上的阀门取下来，将露出混凝土面的浆嘴用钢锯锯去，再用水泥砂浆抹平。
5结束语总而言之，地下室混凝土裂缝的危害较大，原因也十分复杂，因此，必须充分重视地下室裂缝问题，认真分析裂缝发生的位置及原因。
地下室混凝土墙裂缝的产生及防治措施
地下室混凝土墙裂缝的产生及防治措施 在建筑工程中引起地下室施工出现混凝土裂缝因素较多，施工中产生裂缝是不可避免的，我们在施工的过程中，不断观察分析，总结经验，在施工时采取相应的预防措施，从设计，材料先择，施工，养护等方面进行控制，减少地下室施工引起的裂缝，提高施工技术，确保工程质量。
标签 地下室；混凝土墙；裂缝；措施 前言 近年来城市建设规模不断扩大，城市空间的有限，地下室在城市建筑中得到广泛应用。随着新建房屋建筑工程建筑人防相关规定的出台， 地下工程结构墙体设计多为剪力墙，施工完成以后会发现：地下室外墙混凝土裂缝几乎遍及每一个工程。在地下室施工过程中，经常出现结构产生裂缝。混凝土产生裂缝会降低混凝土的抗渗性，而裂缝渗水容易造成钢筋腐蚀，影响结构的承载能力和使用寿命。所以分析和研究地下室施工引起裂缝的原因和预防措施，防治地下室混凝土施工产生的裂缝非常重要。
1、地下室墙体裂缝产生的部位和主要特征 一般现浇混凝土结构出现裂缝的种类为收缩裂缝、温度裂缝、沉陷裂缝。地下室外墙裂缝的主要位置和特征如下：
（1）在地下室层高为2.5m～3.5m外墙结构中，混凝土剪力墙与柱子交接处，距离柱体0.5m～1.0m处存在上下贯通裂缝，且裂缝宽度约为0.2mm，深度约为1mm，而远离柱子的中间墙体，裂缝间隔1.2m～1.6m，但上下贯通较少，且裂缝宽度小于0.2mm，两端宽度越来越小，没有延伸上下板边就消失了。
（2）地下室层高3.5m～6.0m的结构外墙中，混凝土剪力墙与柱子交接处，距离柱体2.0m～2.5m处存在贯通层高的裂缝，且裂缝宽度约为0.2mm，深度约为1mm，而远离柱子的中间墙体裂缝间隔2.8m～3.2m。
（3）地下室外墙中，两柱中间位置存在一条上下贯通，且宽度约为0.2mm～0.3mm的裂缝。
（4）在设置后浇带处和外墙转角处一般裂缝较少。 （5）随着施工的进展，裂缝的数量增多及宽度的发展同混凝土暴露在大气中的时间长度有关。
大型地下室混凝土裂缝原因和预防对策分析
大型地下室混凝土裂缝原因和预防对策分析在混凝土工程施工中，水泥与水发生反应产生水化热，温度变化会影响混凝土结构，产生温度应力和形变应力，进而引发混凝土裂缝现象。
因此，对混凝土浇筑时的温度加以有效的调控，是预防混凝土裂缝的关键。
1可能引发混凝土裂缝的原因1.1墙体结构问题荷载过重和墙体结构变形，是引发混凝土裂缝的两个主要原因。
其中，非荷载裂缝是指混凝土施工阶段因为混凝土水分蒸发产生热量，或混凝土水分流失体积内缩，导致混凝土体积改变，其形状改变又会受到限制进而出现外拉力，当外拉力高过混凝土所能承受的拉力范围时，就会产生裂缝。
大型地下室混凝土的墙体会与地基结构相互作用进而产生阻力，与此同时，墙体自身较重也会产生约束力。
水泥与水发生作用，形成水化热，热量上升或下降导致混凝土结构内外的各个位置处产生温度差异，也会对混凝土结构造成影响。
总而言之，控制和预防这种长墙类型的地下室混凝土裂缝，相比于预防常规混凝土结构的裂缝，要更加困难和复杂［1］。
1.2温度增高产生裂缝在引发地下室混凝土裂缝的原因当中，最关键的因素就是水泥水化热，即水泥与水发生作用形成的热量。
因为混凝土外表具有良好的散热能力，可以很轻易地将热量散发到空气中，所以混凝土外表的温度增高幅度较小；但是，在混凝土的内部结构中，热量无法及时有效的散发到外界环境中，热量堆积导致混凝土内温度增高。
进而导致混凝土内出现压力，而混凝土外表出现拉力，这两种力相互作用并随着热量的散发不断变化，一旦外部拉力高过混凝土的承受拉力的范围，混凝土外表就会出现裂缝。
1.3温度降低产生裂缝地下室所用混凝土在浇灌成形后需要一段时间加以冷却，在这段时间内，混凝土内所含的水化热量将会被逐渐散发，因此混凝土的自身温度也会不断随之下降，而由于热胀冷缩的原理，混凝土的结构受温度下降影响不断内缩，与此同时，混凝土内的过量水分也会随之蒸发到空气中，由于碳化反应进而使混凝土外形内缩，但是混凝土形状变化又会遭到地基及地质的限制，无法自主改变形状，进而生成应性拉力，当拉力大小高过混凝土所能承受的拉力范围是，就会导致地下室内混凝土自下而生出现裂痕并形成裂缝［2］。
浅谈有关地下室墙体裂缝产生的原因及其预防和控制措施

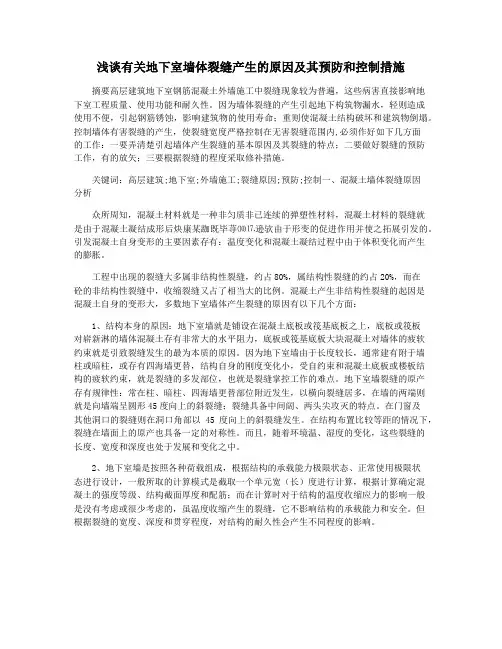

浅谈有关地下室墙体裂缝产生的原因及其预防和控制措施摘要高层建筑地下室钢筋混凝土外墙施工中裂缝现象较为普遍，这些病害直接影响地下室工程质量、使用功能和耐久性。
因为墙体裂缝的产生引起地下构筑物漏水，轻则造成使用不便，引起钢筋锈蚀，影响建筑物的使用寿命；重则使混凝土结构破坏和建筑物倒塌。
控制墙体有害裂缝的产生，使裂缝宽度严格控制在无害裂缝范围内,必须作好如下几方面的工作：一要弄清楚引起墙体产生裂缝的基本原因及其裂缝的特点；二要做好裂缝的预防工作，有的放矢；三要根据裂缝的程度采取修补措施。
关键词：高层建筑;地下室;外墙施工;裂缝原因;预防;控制一、混凝土墙体裂缝原因分析众所周知，混凝土材料就是一种非匀质非已连续的弹塑性材料，混凝土材料的裂缝就是由于混凝土凝结成形后炔康某跏既毕荨⑽⒘逊欤由于形变的促进作用并使之拓展引发的。
引发混凝土自身变形的主要因素存有：温度变化和混凝土凝结过程中由于体积变化而产生的膨胀。
工程中出现的裂缝大多属非结构性裂缝，约占80%，属结构性裂缝的约占20%，而在砼的非结构性裂缝中，收缩裂缝又占了相当大的比例。
混凝土产生非结构性裂缝的起因是混凝土自身的变形大，多数地下室墙体产生裂缝的原因有以下几个方面：1、结构本身的原因：地下室墙就是铺设在混凝土底板或筏基底板之上，底板或筏板对崭新淋的墙体混凝土存有非常大的水平阻力，底板或筏基底板大块混凝土对墙体的疲软约束就是引致裂缝发生的最为本质的原因。
因为地下室墙由于长度较长，通常建有附于墙柱或暗柱，或存有四海墙更替，结构自身的刚度变化小，受自约束和混凝土底板或楼板结构的疲软约束，就是裂缝的多发部位，也就是裂缝掌控工作的难点。
地下室墙裂缝的原产存有规律性：常在柱、暗柱、四海墙更替部位附近发生，以横向裂缝居多，在墙的两端则就是向墙端呈圆形45度向上的斜裂缝；裂缝具备中间阔、两头尖攻灭的特点。
在门窗及其他洞口的裂缝则在洞口角部以45度向上的斜裂缝发生。
地下室混凝土墙体裂缝原因及预防措施
不适当时也会形成沉降缝， 当配筋按照构造布置而不按 照《 或 混 凝土结构设计规定）Ｇ Ｊ０ ８）中所正确采取的伸缩缝距离时， ） Ｂ １— ９ （
裂 缝也 易 出现 。
（） ＿ ２ 施１ 中的原因， 当施工过程 中对墙体进行混凝土浇筑时， 原材料中塌落度控制差， 或采用过期的 Ｕ Ａ微膨胀剂， Ｅ 施工中又任 意加水， 都会导致混凝土水缩形成裂缝 。 另外当过早拆模或气温骤
１ 地下 室混凝土墙 裂缝的特 点
（ ） 向裂缝 少 ， 大 部分 裂 缝 呈竖 向， 地 下 室墙 长两 端 附 １横 绝 凡 近裂 缝 较 少， 长 中部裂 缝 较 多 。 墙 （ ） 缝 数 量 较 多 ， 度 一 般 不 大 ， 过 ０３ ｍ 宽 的裂 缝 很 ２裂 宽 超 ． ｍ 少 见， 多数 缝 宽度 ≤０ ｍ 大 ． ｍ。 ２ （） ３ 当地下室外部 回土完毕后， 裂缝会有少量 的渗水或潮湿。 （） ４ 每条裂缝绝大部分呈竖 向形， 且很大部分与墙高成正 比， 两 端慢 慢 变 细 而消 失 。 （） ５ 当温 度 突 然 变化 很 大 ， 凝 土 又 刚拆 模 在 养 护 不 到 位 而混 的 情况 下 ， 缝很 容 易 出现 。 裂 （ ） 着 时 间 裂 缝 发 展 ， 量 增 多 ， 缝 宽 加 大 不 多 ， 展 情 ６随 数 但 发 况 与混 凝 土 是否 暴 露在 大 气 中 和暴 露 时 间 的长 短有 关 。
面， 都有许多值得研究的方向。 通 过 对混 凝 土 结构 的简 单讨 论 可 以 看 出 ，土 木 工 程虽 然 是 古老的学科 ， 但其领域随各学科 的发展而不断发展扩大 。因此 ， 对从事土木工程 的技术人员的知识面要求也越来越宽广。我个 人认 为， 要学好土木工程专业 ， 除了建筑结构设计 、 施工管理 、 建 筑经济等必须 的专业知识外 ， 还应有扎实的数学和力学知识 ， 并 拥有较高的计算机应用水平。同时 ， 随着我国 ＷＴ Ｏ的加入及科 技国际间交流 的扩大， 要求我们还应有一定的英语水平 。 只有这 样， 才能保证高质量 ， 按计划地完成将来 的土木工程建设。 近年来土木工程领域 的飞速发展 ， 带给我们无 限的遐想 ， 但 也给我们留下 了深刻的反思。 这其中有主观上 ， 由于我们对教育 质量及施Ｔ质量的把关不严 ， 出现了很多“ 豆腐渣工程 师” 豆 和“
高层建筑地下室混凝土的裂缝成因与预防措施
高层建筑地下室混凝土的裂缝成因与预防措施摘要：近年来，随着商品混凝土的快速发展，地下室因裂缝而产生的渗水也时有发生，控制其裂缝已成为混凝土施工的一项重要任务，地下室墙板的施工质量现在也施工单位迫切需要解决的问题。
文章重点的讲解了地下室的钢筋混凝土缝隙的具体特点和成因，并且详细的论述了应对方法，方便分析。
关键词：混凝土；开裂原因；裂缝防治1 概述建筑行业不断的开始利用地下的区域，因为功效的规定，其规模较大，而且体量也不小。
常会大于伸缩缝的最为合理的距离。
它会由于缝隙现象而引发渗漏问题，一些时候还会干扰到建筑自身的功效特点，使得其失去了安稳性等规定，因此，有关机构要高度的关注，而且开展好缝隙的应对活动。
2 关于缝隙的特点简述其缝隙问题，结合它出现的时间先后，可以分成以下的几种，塑性收缩开裂、水化热开裂、干燥收缩开裂。
除此之外，因为外在的气温而导致改变，因为结构的气温形变现象的差别而导致的缝隙，在大的层次上来看，也是收缩性质的。
不过因为构造的形变等，地基的下沉等导致的缝隙，构造的承载性太低等导致的缝隙都被划分在建设缝隙之外，因此不属于该类。
2.1 因为收缩而导致的问题材料渗水导致的缝隙，在材料的表层结构中漏出来的位置，尤其是该种地面的地表部分，钢筋混凝土楼板的表面很容易产生塑性收缩开裂，高强度高性能混凝土，当材料凝结的时候，因为收缩就容易发生缝隙现象。
2.2 由于水化热而导致的缝隙大规模的混凝土基础因为水化反映而导致缝隙，通常是出现在其墙体区域，高强混凝上梁沿梁垂直方向也常出现贯通裂纹。
这种缝隙，通常出现在温度增加现象完成之后，也就是气温开始变低的时候，而且一般是出现在浇筑之后的一周的时间中。
2.3 由于干燥收缩而导致的缝隙混凝土干燥收缩开裂，主要是毛细管压力造的，当其出现收缩形变的时候，因为附近有约束力，导致出现应力，此力量大于物质本身的力的时候，就出现了缝隙现象。
3 导致地下室出现缝隙的要素简介3.1 由于硬化活动而引起的缝隙当完成浇筑活动之后，因为水化现象，出现非常剧烈的水化反映，当完成浇筑以后，其自身的气温增加，它的面积开始发生变化。

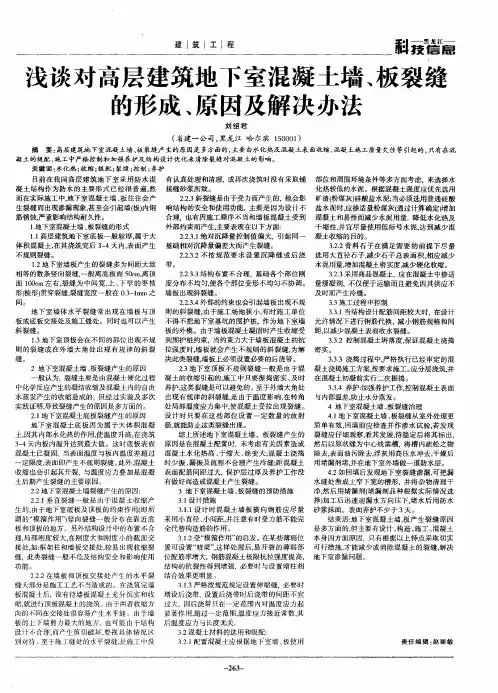

浅谈对高层建筑地下室混凝土墙、板裂缝的形成、原因及解决办法
相等的数条竖 向裂缝， 一般离底 板面 ５ｅ ， ０ｒ离顶 ａ
２ ＿３ －３ 结构布置不 合理， ２． 基础各 个部位 刚
３ ．采用商品混凝 土， ．３ ２ 应在 混凝土 中掺适
面 １０ ｍ左右， ０ｅ 裂缝 为中 间宽， 、 窄 的枣核 度分布 不均匀， 上 下 使各个部位变形不均匀 不协调 。 量缓凝剂， 不仅便 于运输 而且避免 因其供应不 形（ 棱形） 贯穿裂缝， 裂缝宽度一般在 ０ — ｍ ． １ ｍ之 墙板出现斜裂缝 。 ３ 及时而产生冷缝。 间。 ２ ．４ ． ３ 外部的约束 也会 引起墙 板 出现不规 ２． ３ 施工过程中控 制 ＿ ３ 地下 室墙体 水平裂缝 常 出现在墙 板 与顶 则 的斜裂 缝， 由于施工场 地狭小， 有时施工 单位 ３ ． 当结构设计配筋 间距较 大时， ．１ ３ 在设计 板或底板交接处及施 工缝处 。同时也可以产生 不得不把地下 室基坑 的围护桩， 作为 地下室墙 允许情况下进行钢筋代换 ， 减小钢筋规格 和间 斜裂缝。 板的外模。由于墙板 混凝土凝 固时产 生收缩受 距， 以减少 混凝土表 面收水裂缝 。 １ 地下室顶板会在不 同的部位 出现不规 到围护桩约束，当约束力 大于墙板混凝 土的抗 ． ３ ３ ． 控制混凝土坍落度 ， 证混凝土 浇捣 ．２ ３ 保 则 的裂 缝或 在外墙 大角 处 出现有 规律 的斜 裂 拉强度 时， 板就会产生不 规则 的斜 裂缝， 墙 为解 密实 。 缝。 决 此类 裂缝， 墙板上必须设置必要 的后浇 带。 ３＿ ＿ ３浇捣 过程中， ３ 严格执行 已经审定 的混 ２地 下室混凝土墙 、 板裂缝产生 的原 因 ２ 地 下室顶板 不规则裂 缝一般 是 由于混 凝土 浇捣施工方案， ． ３ 按要求施工 。 分层浇筑， 应 并 般认 为， 裂缝 主要是 由混凝土硬 化过程 凝 土的收缩引起 的， 中只要振捣密实 、 施工 及时 在 混凝土初凝前实行二次振捣 。 中化学 反应产生 的凝结收缩及混凝土 内的 自由 养护， 这类裂缝是可 以避免 的。 至于外墙 大角处 ３． ． ４养护： ３ 加强养护工作， 控制混凝土 表面 水蒸 发产生 的收缩造成 的， 但经 过实验及 多次 出现有规律 的斜裂缝， 由于温度影 响， 角 与内部温差， 是 在转 防止水分蒸发 。 实践证 明， 导致裂缝产生 的原因是多方面 的。 处局部 温度应 力集中， 使混凝土受 拉出现裂缝 。 ４地 Ｆ室混凝土墙、 板裂缝治理 ２ 地下室混凝土底板裂缝产生 的原 因 ． １ 设 计时 只要在 这些 部位设 置一 定数 量 的放 射 ４１ ． 地下室混凝土墙 、 板裂缝 从室外处理更 地 下室混凝 土底 板因为 属于 大体 积混凝 筋， 就能防止这类裂缝出现。 简单有效 ， 回填前应检 查并作渗水 试验， 若发现 土， 内部水化热的作用， 因其 使温度 升高， 浇筑 在 综上所述地下室混凝土墙 、板裂缝产生 的 裂缝应仔细 观察， 看其发展， 待稳定后 将其 标 出， ３ ４天内板内温升达到最大值 。这 日 底板表 面 原 因是在 混凝 土配置 时， － Ｉ 『 未考虑有关 因素造成 然后 以原状缝为 中心 线凿槽 ， 将槽 内疏 松之物 混凝土 已凝固， 当表面温度与板 内温度差超过 混凝 土水化热 高 、 干缩 大 、 变大； 徐 混凝 土浇捣 除去， 表面油 污除去， 浮灰用高压水 冲去， 干燥后 定 限度， 表面即产生不 规则裂 缝。 此外， 混凝土 时少振 、 漏振及 流程 不合理产生冷缝； 混凝土 用堵漏剂堵 ， 距 并在地 下室外墙做一 道防水 层。 收缩也 会引起其开裂， 与温度应力叠 加是混凝 表面配筋 间距过 大， 护层过厚及养 护工作没 保 ４ 如 回填后发现地下室 裂缝渗漏 ， ． ２ 可把漏 土后期产生裂缝的主要原因。 有做好而造成混凝土产生裂缝 。 水缝 处凿成上窄下宽 的槽 形， 并将杂物 清理干 ２ 地下室混凝土墙裂缝 产生的原因： ． ２ ３地下室混凝土墙 、 板裂缝的预防措施 净， 然后用堵 漏剂ｆ 漏剂品种 根据 实际情 况选 堵 ２２１ ．． 垂直 裂缝一般是 由于 混凝土 收缩产 ３１设计措施 ． 择）ｎ２后 迅速迎漏水方 向压下． Ｊ： Ｊ 堵水 后用 防水 生 的， 由于地下室底板 及顶板 的约束 作用（ 即所 ３ ． 设计 时混凝 土墙 板横 向钢筋 应尽 量 砂浆 抹面。表 面养 护不少 于 ３ 。 ．１ １ 天 谓 的“ 模箍作 用” 向裂缝一般 分 布在靠 近底 采用小直径 、 间距， 注意有 时受力筋 不能完 ） 竖 小 并 结 束语： 室混凝土墙 ， 地下 板产生 裂缝 原因 板和顶板的地方。另外结 构设 ‘ 中的布置不合 全代替构造筋的作用。 是多方面的， 主要有设计 、 但 构造 、 施工 、 混凝土 理， 部刚度较大， 刚度大和刚度 小的截 面交 局 在 ３ ． 模箍作 用” ．２受“ １ 的启发 。 在某些薄弱位 本身 四方面原因， 只有根据 以上特点采取 切实 接处， 框架柱 和墙板交 接处， 出现 收缩裂 置可设置 “ 如： 较易 暗梁” ， 这样处 理后， 开裂的 薄弱部 可行措施， 易 才能减少或消 除混凝土 的裂缝， 解决 缝， 此类裂缝一般不危及结构 安全和影 响使用 位 配筋率增 大， 钢筋混凝土极限抗拉强度 提高， 地下室渗漏 问题 。 功能 。 结构的抗裂性得 到增强 ， 必要 时与设置 暗柱相 ２２２在墙板 和顶板交 接处产 生的水平 裂 结 合效果更 明显 。 ．． 缝大部分是施工工 艺不当造 成的。在浇筑完墙 ３ ． １ ３严格按规范规定设置 伸缩 缝， 必要时 板混凝土后，没有待墙板混凝 土允分沉实 和收 增设 后浇带，设置后浇带 时后 浇带的间距 不宜 缩， 就进行顶板混凝 土的浇筑 。『于两者收缩方 过 大，因后浇带 只在一定 范围内对温度应 力起 ｛ ｊ 向的不同在 交接处很 容易产生水平缝 。ｄ 于墙 显 著作用， ］ 超过一定范 围， 温度应 力接近常数 ， 其 板的上下端剪力最大 的地方 ，也可能 由于结构 后 温度应 力与长度 无关 。 没¨‘ 不合 ， 而产生剪切破坏 ， 要视 具体情 况区 ３ ． ２混凝土材料 的选用和级配： Ｎｘ－ 。 Ｊ ， 至于施 工缝处的水 平裂缝， 待 ： 是施工 巾没 ３ １配置混凝土应根据地 卜室墙 、 ２． 板使 用 责任编 辑 ： 赵丽敏
混凝土地下室墙体裂缝产生成因和预防处治措施
混凝土地下室墙体裂缝产生成因和预防处治措施摘要：本文主要介绍了地下室墙体裂缝的特征、产生的原因，提出了防治措施和裂缝处理方法。
关键词：地下室墙体；裂缝特征；成因；防治措施1、地下室混凝土墙体裂缝的主要特征（1）绝大多数裂缝垂直地面且相互平行，也有斜向裂缝，一般倾斜不大，角度在0～30度范围内。
（2）裂缝宽度一般不大，大多数缝宽度≤0.3mm，多数缝长接近墙高，且中间宽、两端逐渐变细而消失。
（3）裂缝多数出现在附墙柱两侧1～2m、结构突变（或断面突变）、墙的中部等地方。
（4）裂缝出现时间多在拆模后不久，且拆模早开裂多。
（5）强度等级高的混凝土比强度等级低的混凝土开裂多。
2、地下室混凝土墙体裂缝主要产生原因地下室墙体裂缝主要是由于混凝土墙体收缩、温度等原因引起的变形受到底板、梁、柱等的约束引起的。
2.1 混凝土干缩变形混凝土是由多种材料组成的非匀质材料，它具有“湿胀干缩”的特性。
混凝土在干燥环境中，毛细孔水分蒸发使毛细孔形成负压，随着水分的不断蒸发，负压逐渐增大产生收缩力，当收缩力受到限制时产生拉应力。
当拉应力超过混凝土的抗拉强度，混凝土就出现裂缝。
2.2混凝土温度变形凝土浇筑后，在硬化过程中，水泥水化产生大量的水化热。
大量的水化热积聚在混凝土内部而不易散发，导致内部温度急剧上升，而混凝土表面散热较快，这就形成内外的较大温差，较大的温差造成混凝土内部和外部热胀冷缩的程度不同，使混凝土表面产生一定的拉应力。
当拉应力超过混凝土的抗拉强度极限时，混凝土表面就会产生裂缝。
在混凝土的施工中当温差变化较大或混凝土受到寒潮的袭击等，会导致混凝土表面温度急剧下降，而产生收缩，表面收缩的混凝土受内部混凝土的约束，将产生很大的拉应力而产生裂缝。
2.3 约束原因地下室墙体受到的约束有内部约束和外部约束。
内部约束主要有：混凝土墙内配筋对混凝土收缩变形的约束；墙体内收缩变形小的部分对收缩变形大的部分的约束；墙体内暗柱、暗梁对墙板收缩变形的约束；长度大的混凝土墙，墙端与墙中收缩变形的相互约束。
高层建筑地下室混凝土顶板裂缝成因及施工防治措施
高层建筑地下室混凝土顶板裂缝成因及施工防治措施摘要：我国经济在不断的发展，人民生活水平不断提高，人们对于房子的要求也在不断的提高，建房也在朝着越来越高的方向发展，高层建筑一时之间就在我国兴起。
楼层虽然变高了，但是楼房的质量问题仍然很严峻，特别是高层建筑的地下室，会出现一些大小、深浅程度不同的裂缝，这些裂缝的形成有很多的原因，对于房屋质量也有很多危害作用，对这些原因的分析不仅能够促使楼房质量的提高，对现代建筑施工工艺的发展也有完善和推动的作用。
关键词：高层建筑；地下室；混凝土顶板裂缝；成因和措施城市化的发展越来越快，但是很多地方的土地是不足以支持城市化进程的，所以，为了解决这一问题，很多城市的高层建筑甚至是超高的建筑就兴起了，而且在这样的建筑下往往都会建设地下室，地下室的混凝土施工是属于一种比较大的体积的混凝土施工，施工过程中或者施工结束后经常会出现一些裂缝，这些裂缝会影响整个结构的稳定和使用寿命。
本人也在这几年的工作中亲眼见证了这些问题的出现，也与各位专家及同事一起进行研究，针对问题采取措施，解决了这样一系列的问题所带来的影响。
所以本文先对地下室的混凝土裂缝进行了分类，分析了产生这些裂缝的原因，最后结合一些施工的经验，研究出预防裂缝的施工措施，提高地下室的质量和使用的寿命。
1高层建筑地下室混凝土顶板裂缝的分类地下室的裂缝一般是会出现在它的墙壁上和顶板上，顶板的裂缝大部分是成45度角的，只有少数的裂缝会经过多点的顶板，要是地下室有塔楼的话，顶板上的裂缝就会集中在二者连接的地方的两侧；墙壁上出现的裂缝大部分是在中间，并且是垂直地面的。
裂缝的类别主要有两种，一种是结构性的裂缝，一种是非结构型的裂缝，在高层建筑中主要出现的还是非结构型的裂缝，比如下面的这两种裂缝：1.1收缩型的裂缝混凝土的收缩就会产生一些收缩型的裂缝，混凝土发生收缩主要是因为水和泥的混合以及种类的问题，水和泥用的越多混凝土的收缩的问题就越严重，混凝土的种类是比较多的，不同的品种，它们的收缩的程度也是不同的，混凝土的原料就要选择收缩小的，混凝土排除热量和变硬的时候也会产生收缩，而且这个时候的收缩力比较强，这样的收缩力混凝土是支撑不住的，就会容易产生收缩型的裂缝。
简述地下室墙体裂缝产生的原因及防止措施
简述地下室墙体裂缝产生的原因及防止措施摘要:近30年以来，我国国民经济持续高速发展，基建规模不断扩大。
混凝土结构由于其用料省、施工快、耐久性好等优点，已经成为建筑工程的主要结构形式。
但是，随着混凝土结构的大量应用，其自身存在的-些问题也逐渐暴露出来，其中最为明显的当属裂缝问题。
尤其在地下室阶段，出现裂缝频次较高，这在一定程度上制约了混凝土结构的应用。
同时，由于对混凝土结构裂缝的判断不明，处理不当，还带来了许多其他方面的问题。
关键词:混凝土地下室裂缝1地下室外墙裂缝产生的主要原因近年来，随着泵送商品混凝土的发展，地下室外墙混凝土连续裂缝几乎遍及每一个工程。
因裂缝而产生的渗水也屡见不鲜，控制其裂缝已成为混凝土施工的一项课题。
从现场施工及技术角度分析产生裂缝原因大致分为以下三种原因：(1)设计不妥引起的裂缝;(2)混凝土材料缺陷引起的裂缝;(3)施工工艺问题引起的裂缝;（4）结构受荷载引起的裂缝1）设计原因分析：在设计时考虑不周，结构构件断面突变或因开洞，留槽引起应力集中：在构造处理不当时，现浇主梁在搁次梁处如果没有设置附加筋或附加吊筋；以及各种结构缝设置不当等因素俊容易导致混凝土开裂。
2）原材料质量水泥:水泥强度等级高、细度小，则强度高、发热量大、体积收缩大、凝固时间短，高强度对抵抗受力裂缝的作用不大，但却容易产生间接的收缩裂缝。
粗骨料:碎石与水泥石之间有良好的粘结作用，有利于控制裂缝;而卵石的影响相反，相对容易产生裂缝;良好的级配及大粒径，大含量的石子有利于控制收缩，遏制裂缝的形成和发展，但和易性差，不利于泵送和振捣密实;碱含量过高的骨料容易导致碱骨料反应裂缝、含泥量过大的石子影响其与水泥石的粘结锚固，容易导致裂缝。
细骨料:级配良好的砂可以提高密实度、增加强度、提高保水性、改善工作度、减少收缩，有利于控制裂缝;粉砂或含泥过多有利于和易性提高，易于施工，但会影响强度、引起较大收缩，容易产生裂缝。
掺和料:矿渣、粉煤灰等矿物掺和料有一定的活性，与其磨细程度有关。
高层建筑地下空间墙体裂缝渗漏的成因及防水处理
高层建筑地下空间墙体裂缝渗漏的成因及防水处理随着城市的发展，高层建筑地下空间的应用也越来越普及，由于地下空间通常属于隐蔽性建筑工程，多位于地面表层以下，漏水、渗水一直是地下空间难以解决的主要现实问题之一。
地下空间混凝土建筑防水是集设计、材料、以及施工过程等各个环节的综合性工程，这就要求土建工程工程的现场技术人员必须掌握设计、材料、施工等多方面的知识。
分析地下空间混凝土建筑渗漏成因及应对措施，有利于提高建筑功能的使用性、耐久性，强化建筑质量。
一、地下建筑墙体裂缝渗漏的主要特征及危害性地下建筑墙体通常属于建筑的承重剪力墙体结构，承受着较大的荷载压力，受地下水的侧压力影响较大，相对于地下建筑的底板和顶板构造来说，地下建筑外墙更容易受地下水和地表积水下渗侵蚀而出现渗漏。
由于当前地下建筑墙体多采用钢筋混凝土材料施工，其地下建筑墙体外墙往往会出现温度裂缝，尤其以墙角、墙底边缘、附墙柱附近、阳角等结构截面变化较大的部位，往往会形成渗漏通道，施工缝、穿墙螺栓、变形缝、穿墙管道等位置由于堵塞处理不密实也会出现不同程度的渗漏。
地下建筑墙体外墙渗漏情况通常较为复杂，一般在土方回填后地下水位上升后出现，并逐渐严重化；地下建筑墙体外墙渗漏的程度不一，慢性渗水通常从外墙墙体的微小裂隙处向室内渍水，有些渗水较快的缝隙处集水较多，能沿墙面由高处向低处流动，对于急流型渗漏的漏水量较多，水流现象尤为明显，甚至产生水柱喷出的高压急流现象。
地下建筑墙体外墙渗漏，对地下建筑墙体的结构整体性强度破坏性较大，如果渗漏严重，导致地下建筑空间内积水较多，造成墙体与室内过于潮湿，严重影响了地下建筑的使用性能，同时也缩短了地下建筑结构的使用寿命。
二、地下建筑墙体渗水、漏水的成因分析客观上来说，导致地下建筑墙体渗水、漏水的原因较为复杂，墙体开裂是导致外墙渗水、漏水的主要因素，施工设计、防水性能、施工技术都会造成地下建筑墙体出现裂隙而发生渗水、漏水。
1、地下建筑墙体具有较大的比表面，混凝土表面散热很快，导致混凝土湿度梯度快速增加，通常会造成混凝土墙体发生温缩性裂缝；现浇钢筋混凝土墙混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及气候突变等因素的影响，也会造成混凝土墙体发生温缩性裂缝。
