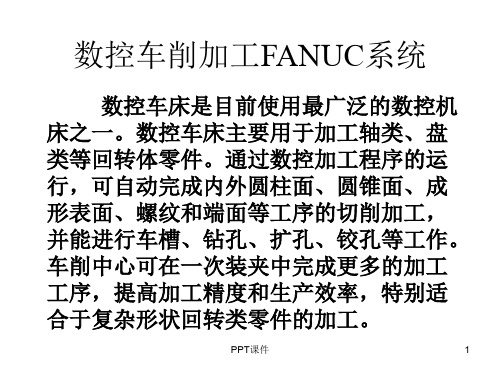

4、刀具补偿指令及其编程
1、假象刀尖偏置计算
如图所示，P 点为理论刀尖，图为圆头刀，实际切削点为A、 B，分别决定了x向和z向的加工尺寸，x与z的交点P称为假 象刀尖，也是确定加工轨迹的点。正因此，常以P点对刀。 当用圆头刀加工锥面与圆弧时，P点的轨迹与工件轮廓尺寸 是不重合的。
S
圆PP头T课刀件 假想刀尖
31
刀具半径与假想刀尖
PPT课件
32
（1）圆头刀加工锥面 如图，若假象刀尖P沿工件轮廓AB移动（即P1P2与AB重 合），并按AB尺寸编程，则必然产生ABCD的残留误差。 为此，应如右图所示，刀尖的切削点移至AB，并沿AB移 动，从而避免了残留误差。但这时假象刀尖点的轨迹 P3P4，它与轮廓AB在x方向相差△x，z方向相差△z。设 刀具半径为r，可求得：
公制与英制单位的换算关系为：
1 mm ≈ 0.0394 in.
1 in. = 25.4mm
注意：
①数控系统不同，公制/英制尺寸指令不同。FANUC系统 采用G21/G20代码；
SIEMENS和FAGOR系统采用G71/G70代码。
②使用公制／英制转换时，必须在程序开头独立的程序 段中指定上述G代码，然后才能输入坐标尺寸。
Z r1 tan
2
X
r
1
2
c ot
2
圆头PP刀T课加件 工锥面
33
（2）圆头刀加工圆弧
圆头车刀加工圆弧表面与加工锥面基本相似。如图所示为圆头 刀加工四分之一凹凸圆弧表面，AB（粗实线）为工件轮廓，半 径为R，圆心O，刀具与圆弧轮廓起、终点的切削点分别为A和 B，对应的假象刀尖分别为P1和P2。对左图凸圆加工情况，圆 弧P1P2（虚线）为假象刀尖的轨迹，其半径为（R＋r），圆心 为O′。对右图凹圆情况同理，只是半径为（R—r）。当用假象 刀尖轨迹编程时，都按图中虚线所示的圆参数编制。
数控车床多重复合循环指令（g70～g76）【最新】
数控车床多重复合循环指令(G70～G76)频道：机床发布时间：2008-07-08运用这组G代码，可以加工形状较复杂的零件，编程时只须指定精加工路线和粗加工背吃刀量，系统会自动计算出粗加工路线和加工次数，因此编程效率更高。
1. 外圆粗加工复合循环（G71）指令格式 G71 UΔd ReG71 Pns Qnf UΔu WΔw Ff Ss Tt指令功能切除棒料毛坯大部分加工余量，切削是沿平行Z轴方向进行，见图1，图1 外圆粗加工循环A为循环起点，A-A"-B为精加工路线。
指令说明Δd表示每次切削深度（半径值），无正负号；e表示退刀量（半径值），无正负号；ns表示精加工路线第一个程序段的顺序号；nf表示精加工路线最后一个程序段的顺序号；Δu表示Ｘ方向的精加工余量，直径值；Δw表示Ｚ方向的精加工余量。
使用循环指令编程，首先要确定换刀点、循环点A、切削始点A’和切削终点B的坐标位置。
为节省数控机床的辅助工作时间，从换刀点至循环点A使用G00快速定位指令，循环点A的X坐标位于毛坯尺寸之外，Z坐标值与切削始点A’的Z坐标值相同。
其次，按照外圆粗加工循环的指令格式和加工工艺要求写出G71指令程序段，在循环指令中有两个地址符U，前一个表示背吃刀量，后一个表示X方向的精加工余量。
在程序段中有P、Q地址符，则地址符U表示X方向的精加工余量，反之表示背吃刀量。
背吃刀量无负值。
A’→B是工件的轮廓线，A→A’→B为精加工路线，粗加工时刀具从A点后退Δu /2、Δw，即自动留出精加工余量。
顺序号ns至nf之间的程序段描述刀具切削加工的路线。
例题1 图2所示，运用外圆粗加工循环指令编程。
图2 外圆粗加工循环应用N010 G50 X150 Z100N020 G00 X41 Z0N030 G71 U2 R1N040 G71 P50 Q120 U0.5 W0.2 F100N050 G01 X0 Z0N060 G03 X11 W-5.5 R5.5N070 G01 W-10N080 X17 W-10N090 W-15N100 G02 X29 W-7.348 R7.5N110 G01 W-12.652N120 X41N130 G70 P50 Q120 F302. 端面粗加工复合循环（G72）指令格式 G72 WΔd ReG72 Pns Qnf UΔu WΔw Ff Ss Tt指令功能除切削是沿平行X轴方向进行外，该指令功能与G71相同，见图3。
数控车削循环指令编程共46页
