三极管发射结或光耦输入侧并联电阻的作用 - 电子技术

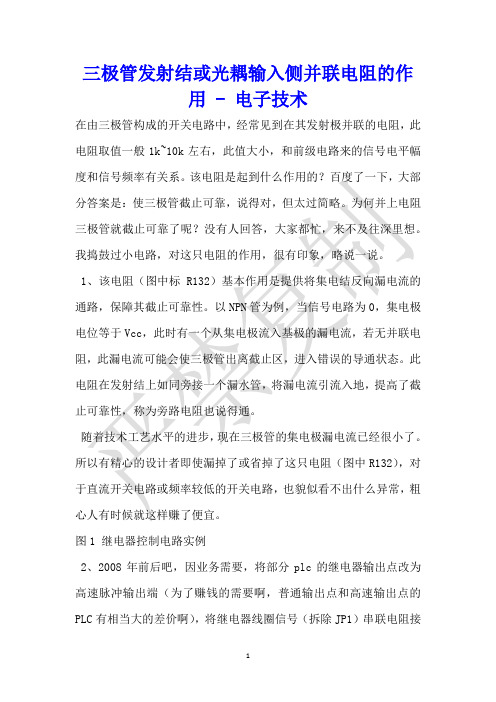

三极管发射结或光耦输入侧并联电阻的作用 - 电子技术在由三极管构成的开关电路中，经常见到在其发射极并联的电阻，此电阻取值一般1k~10k左右，此值大小，和前级电路来的信号电平幅度和信号频率有关系。
该电阻是起到什么作用的？百度了一下，大部分答案是：使三极管截止可靠，说得对，但太过简略。
为何并上电阻三极管就截止可靠了呢？没有人回答，大家都忙，来不及往深里想。
我捣鼓过小电路，对这只电阻的作用，很有印象，略说一说。
1、该电阻（图中标R132）基本作用是提供将集电结反向漏电流的通路，保障其截止可靠性。
以NPN管为例，当信号电路为0，集电极电位等于Vcc，此时有一个从集电极流入基极的漏电流，若无并联电阻，此漏电流可能会使三极管出离截止区，进入错误的导通状态。
此电阻在发射结上如同旁接一个漏水管，将漏电流引流入地，提高了截止可靠性，称为旁路电阻也说得通。
随着技术工艺水平的进步，现在三极管的集电极漏电流已经很小了。
所以有精心的设计者即使漏掉了或省掉了这只电阻（图中R132），对于直流开关电路或频率较低的开关电路，也貌似看不出什么异常，粗心人有时候就这样赚了便宜。
图1 继电器控制电路实例2、2008年前后吧，因业务需要，将部分plc的继电器输出点改为高速脉冲输出端（为了赚钱的需要啊，普通输出点和高速输出点的PLC有相当大的差价啊），将继电器线圈信号（拆除JP1）串联电阻接入高速光耦输入端，第一批货交付用户后，反映信号不够稳定，当输出脉冲接近20kHz时，输出脉冲时有时无，而且幅度也不稳定。
老板安排务必解决这个问题。
先参考研究其它高速脉冲传输电路的元件取值和电路结构，将限流电阻R1减小，以提升动态工作电流（让马儿跑得让马儿吃草啊），效果有所改进，但仍未能达到要求。
试在光耦1、2脚并联R2（10k）电阻，输出波形进一步改善；将此电阻减小至1k时，再测输出波形，哇噻，传输30kHz信号，竟然也是漂亮的矩形波了。
改进后的带高速脉冲输出口的PLC，用户反映应用稳定效果优良，连续进了不少的货啊。
光耦输入端并联电阻的作用
光耦输入端并联电阻的作用请教下，光耦输入端并联电阻（下图中R2）的作用是什么，如何分析？现在我理解的作用有：1.抬高U1光耦的电流阀值。
测量U1的正向压降Uf=1.137V，当电流小于Ir2=1.137/1K=1.137mA时，电流不会流过U1，可以防止U1的误导通。
2.当POW没有电压输入时，R2作用为下拉电阻。
可以提高U1的抗干扰性。
3.保护光耦的发射端。
现在疑惑的是：当定量分析时，如何选择R2的值？确定R2的值，要先把LED断开，那么分压以后，R2上的电压值必须：1、大于LED的正常工作电压；2、小于LED的极限电压值。
我这边全是老外的工控板~哪有输入端加什么东西的，一般只串个限流电阻。
老外的输出端都一个模式，并电容加二极管~当然我这些都是德国，法国和瑞士的板子~老板板子最明显的特点就是过孔超多！说下正题，前面加个电阻的缺点还是很明显的，电压低的时候这个电阻起到分流作用，达到了光耦所需的电流后，光耦导通，这时这个电阻又短路了，流进光耦的电流又变大了~不知道我说的可对，大家发表下看法我试验了，在不同的电压下，U1的正向压降都是1.137V（光耦导通的情况下，不同光耦该电压值都不一样），所以流过R1的电流=流过R2的电流+流过U1的电流。
随着流过R1的电流增大，而流过R2的电流不变（因为U1的正向压降基本不改变），则增加都电流都加到U1上（U1最大允许通过50mA）。
我觉得作用有：1.抬高U1光耦导通的电流阀值，可以防止U1的误导通。
2.当POW没有电压输入时，R2作用为下拉电阻。
可以提高U1的抗干扰性。
3.保护光耦，相当于并联续流二极管的作用。
在实际项目中，如果要求稳定性，建议还是加上电阻R2。
（个人意见，如有错误请见谅）如上图所示，是信捷PLC的开关量输入规格！串联电阻一般是串联在负极，一般都是串联在负极，具体为什么咱也不是很清楚，就是大家这么用，咱也跟着这么用！这个并联电阻还是很有必要的，实际应用中，如果没有这个并联电阻，抗干扰能力很弱，加上这个并联电阻会好很多，具体阻值的算法，还不太清楚？希望高手讲解一下！！另外：反向并联一个二极管或者稳压管都是起到反向保护作用。
