长滚珠丝杠辅助支撑装置在机床中的设计与应用
栏目主持；梅峰
长滚珠丝杠辅助支撑装置 在机床中的设计与应用 桂林机床股份有限公司 （广西５４１００１） 黄小林 近年来，滚珠丝杠副作为数控机床直线驱动执 行单元，在机床行业得到广泛运用，推动了机床行 业的数控化发展。但当滚珠丝杠过长时，采用的 “丝杠转动一螺母移动”的驱动方式来定位安装的长 滚珠丝杠，由于其长径比太大，丝杠越长，挠度也 越大，势必会导致滚珠丝杠中间因重力而向下弯曲 变形。在自身的重力及旋转时产生的惯性作用下， 使得长滚珠丝杠在高速转动时就会产生一系列谐波 振动等问题，进而影响机床的运动精度和加工精度， 而且对轴承会产生很大的作用力，轴承又会反作用 于丝杠，这会加速丝杠和轴承的磨损，对丝杠的精 度和寿命很不利。 为获得高传动精度，除了加大滚珠丝杠副直径 来提高本身的刚度外，现在大多都是增加辅助支撑 装置来增强丝卡Ｔ的刚性，从而提高机床的精度和稳 定性。如图１所示为ＸＫ２４１６／６数控龙门机床的纵向 进给装置，由于行程长，丝杠跨度６ ５００ｍｍ，为了提 高机床的精度，就使用了丝杠辅助支撑装置。 ＼ ／ ／／ ／ 、． 』 一ｆ罱 ——— 一、＼ 皿 图１ ＸＫ２４１６／６机床纵向进给装置 】．丝杠２．Ｔ作台３．丝母座４．丝母 ５．压块６．电动机７．床身８．辅助支撑装置 １．工作原理及工作过程 根据提供支撑力的介质不同，滚珠丝杠辅助支 撑装置可分为液压式和气动式。 （１）液压式辅助支撑装置的工作原理 液压式 ／Ｉ装 ｃｃｅｓｓｏｔｉｅｓ￣Ｆｉｘｔｕｒｅ
辅助支撑装置的工作原理主要是利用活塞上下有效 面积差，在相同的压力Ｐ作用下，产生的液力来支 撑滚珠丝杠。 如图２所示，则辅助支撑装置装配好后要求的 支撑力 Ｆ女＝Ｐ（ ｌ一４０） ＝｛盯尸（ 一ｄ ） 式中 ——活塞的上直径（ｉＩ｜ｍ）； ｄ ——活塞的下直径（ｎｌｌｌ１）； ＪＰ——油压（ＭＰａ）。
图２液压式辅助支撑装置 １．导柱２轴承３．压块４．Ｔ作台５．丝杠６．支撑轮 ７．活塞８．基板９．床身１０．液压缸ｌ１．压盖ｌ２调整垫 （２）液压式辅助支撑装置的液压原理及调试过程 如图３所示，首先把球阀关好，然后起动变量泵， 同时接通ＹＶ０电磁球阀和ＹＫＤ５压力继电器，变量泵 持续向油路提供油压源，通过调节ＺＤＢ２溢流阀和 ＪＹ０定压输出减压阀。观察表１的同时，以导轨为基 准，在图１的丝杠上端进行百分表测量，保证测量点 与丝杠上的多点位置一致。当压力Ｐ达到所需压力 参磊 工。冷 一 驾 荔 ４１ｗｗｗ．ｍｅｔａｌｗｏｎｏｎ，ｆ！ｏ．￣ｏｍ
＂ Ｍ 薰
Ｐ一０．５（ＭＰａ）并稳定时，然后调节ＹＫＤ５压力继电 器的Ｌ位，即支撑装置正常工作的最低压力；继续调 节ＪＹＯ定压输出减压阀和ＺＤＢ２溢流阀，当压力达到 所需压力Ｐ＋０．５（ＭＰａ）并稳定时，调节ＹＫＤ５压力 继电器的Ｈ位，即完成支撑装置正常工作的最高允许 压力的调节。当支撑压力低于Ｐ一０．５（ＭＰａ）时， ＹＶ０电磁球阀开始工作并进行充压；达到Ｐ＋０．５ （ＭＰａ）时，ＹＶＯ电磁球阀断开，从而保证辅助支撑 装置的工作压力在Ｐ±０．５（ＭＰａ）范围之内。 球
图３ 液压式辅助支撑装置的液压原理 （３）液压式辅助支撑装置的工作过程 液压式 辅助支撑装置是以床身为基础，布置在滚珠丝杠的 正下面，由基板、液压缸、导杆、活塞、压块、支 撑轮及轴承等组成，它的工作过程ｉ—＂－— 如图 和图４所示，可分成个阶 Ａ ￣－＇Ｊ４２ ３ Ｅ告 图４压块 第一阶段：压缩过程（１—２）。当丝母座运动到 支撑装置附近时，安装在工作台底面的压块３在１点 位置逐渐压住安装在基板８上的左、右轴承２，从而 使活塞７向下运动，液压油回留到蓄能器或从溢流阀 直接流回油箱，基板８上的支撑轮６相应地逐渐脱开 与丝杠的接触；当基板８上的左、右轴承２运动到２ 点位置时，支撑轮６完全脱开并下降到丝母座下面， 这就完成了支撑装置的压缩过程。 第二阶段：通过过程（２—３）。滚珠丝杠驱动工 作台继续前进，左、右轴承２在２—３运动过程中， 因压块在这一运动过程没有高度差，因此一直保持 支撑轮６与丝母座处于脱开的状态，从而得以保证 丝母和丝母座的顺利通过。 ・第三阶段：恢复支撑过程（３—４）。当支撑轮６ 相对运动到３点位置时，活塞７在蓄能器的液力的作 用下，逐渐向上运动，同时带动基板８的支撑轮６也 逐渐向滚珠丝杠靠拢，最后又恢复到最初位置并开 ４２ 参磊 棚 始对滚珠丝杠进行支撑，运动过４点位置后，轴承２ 开始与压块３完全脱开。 这样即可完成了支撑装置的一次运动支撑工作 过程，当丝母座返回时与上述相同。这种结构的特 点是结构较复杂，控制灵活，支撑力比较稳定，使 用可靠。 ２．气动式辅助支撑装置的工作原理及过程 气动式辅助支撑装置的工作原理如图５和图６所 示，工作过程与液压式基本一样，不同的是：液压 式辅助支撑装置的支撑力是靠液力提供，并且油压 可以储存在蓄能器中；而气动式辅助支撑装置是靠 气源持续提供的气压进行支撑。在压缩过程中，过 大的压力靠安全阀直接排出，噪声比较大。这两种 不同的装置各有优劣，可以根据实际情况采用不同 的支撑方式。
气源 图５气动式辅助支撑装置 】．基板２．轴承３．压块４．工作台５．丝杠 ６．支撑轮７．活塞８．床身９．液压缸
图６气动式辅助支撑装置的气动原理 ３．结语 过去，对于纵向行程比较长的大型龙门机床，原 来设计的纵向进给装置都是采用进口ＬＩＣＡＴ（产地： 意大利）的齿条、齿轮箱驱动，成本很高，并且要 求的安装精度也很高。现通过采用滚珠丝杠辅助支 撑装置，减小了现有的长距离滚珠丝杠因受自身重 力作用及旋转时产生的惯性作用所造成的影响，不 仅提高了机床的精度，并且大大降低了机床的成本， 取得很好的效果。ＭＷ （收稿日期：２０１０１１２３）

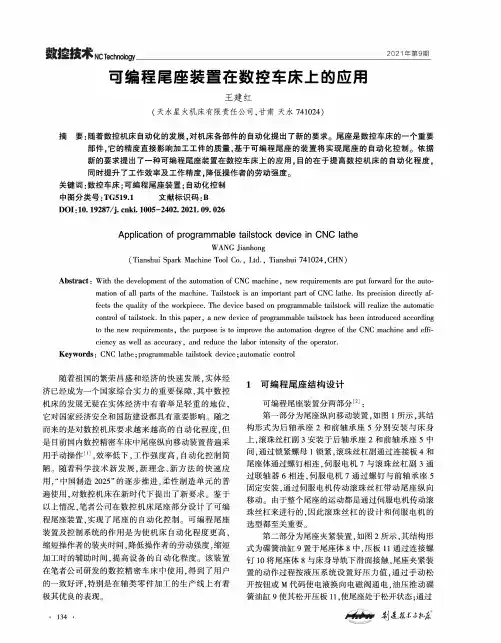

可编程尾座装置在数控车床上的应用
