自动喷水灭火系统动画演示
湿式自动喷水灭火系统工作原理
1 自动喷淋系统
自动喷水灭火系统分类：
自 动 喷 水 灭 火 系 统
余世维
闭式自动喷水灭火系统 开式自动曾喷仕强水灭火系统
正
第4 页
文
LOGO
自动喷淋系统 其他灭火系统
1 自动喷淋系统
开式自动喷水灭火系统
雨淋系统 水幕系统 水喷雾灭火系统
正
第5 页
文
余世维
曾仕强
LOGO
自动喷淋系统 其他灭火系统
特点：为喷头常闭的灭火系统，管网中充满有压水，当建筑 物发生火灾，火场温度达到喷头开启温度时，喷头出水灭火。
优点：灭火及时扑救效率高。
缺点：由于管网中充有有压水，当渗漏时会损毁建筑装饰和影
响建筑的使用。该系统只适用于环境温度4°C< t <70 °C的
建筑物余。世维
曾仕强
LOGO
自动喷淋系统 其他灭火系统
1 自动喷淋系统
闭式自动喷水灭火系统
余世维
湿式自动喷水灭火系统 干式自动喷水灭火系统 干湿式自动喷水灭火系统 预作用自动喷水灭火系统 重复启闭预作用灭火系统 自动喷水—泡沫连用灭火系统
曾仕强
正
第6 页
文
LOGO
自动喷淋系统 其他灭火系统
1 自动喷淋系统
正
第7 页
文
（一）湿式自动喷水灭火系统
1、系统原理
曾仕强
正
第 13 页
文
LOGO
自动喷淋系统 其他灭火系统
1 自动喷淋系统
雨淋报警阀
余世
(1)水力警铃 主要用于湿式喷水灭火系统，宜装在报警阀附近
(连接管不宜超过6m)。
作用原理: 当报警阀打开消防水源后，具有一定压力的水流冲
预作用自动喷水灭火系统组成和工作原理
标题：预作用自动喷水灭火系统组成和工作原理预作用自动喷水系统组成知识（一）预作用自动喷水系统组成►预作用系统由闭式喷头、预作用装置、水流报警装置、供水与配水管道、充气设备和供水设施等组成。
►在准工作状态时，配水管道不充水，发生火灾时，由火灾报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，并转换为湿式系统。
►预作用系统与湿式系统、干式系统的不同之处在于系统采用预作用装置，并配套设置火灾自动报警系统。
知识（二）预作用自动喷水系统示意图1-消防水池；2-消防水泵；3-止回阀；4-闸阀；5-消防水泵接合器；6-高位消防水箱；7-预作用装置；8-配水干管；9-配水管；10-闭式洒水喷头；11-配水支管；12-排气阀；13-电动阀；14-报警控制器；15-泄水阀；16-压力开关；17-电磁阀；18-感温探测器；19-感烟探测器；20-信号阀；21-水泵控制柜；22-末端试水装置；23-流量开关；24-水流指示器预作用自动喷水系统知识（一）工作原理►系统处于准工作时。
由消防水泵或稳压泵、气压给水设备等稳压设施维持雨淋阀入口前管道内的充水压力，雨淋阀后的管道内平时无水或充以有压气体。
►发生火灾时。
火灾自动报警系统开启预作用报警阀的电磁阀，配水管道开始排气充水。
使系统在闭式喷头动作前转换成湿式系统，系统管网的压力开关或高位消防水箱的流量开关直接启动消防水泵并在闭式喷头开启后立即喷水。
知识（二）适用范围►预作用系统可消除干式系统在喷头开放后延迟喷水的弊病，因此其在低温和高温环境中可替代干式系统。
►系统处于准工作状态时，严禁管道充水、严禁系统误喷的忌水场所应采用预作用系统。
↓↓今天的知识点就分享到这里了↓↓。
自动喷水灭火系统概述
2. 自动喷水灭火系统的适用范围
雨淋系统适用于火灾水平迅速蔓延的场 所 。如舞台 、火工品厂 、以及高度超过闭 式喷头保护能力的空间 ，严重危险Ⅱ级， 包括易燃液体喷雾操作区域 、固体易燃物 品 、可燃的气溶胶制品 、溶剂 、油漆 、沥 青制品厂的备料及生产车间 、摄影棚 、舞 台葡萄架下部及易燃材料制作的景观展厅 等。
模拟设计启动条件 ，稳压泵应立即 启动 ， 当达到系统设计压力时 ，稳压泵 应立即停止运行。
4.湿式自动喷水灭火系统操作方法
系统操作 1.关闭系统主供水阀（湿式报警阀进口端信号 蝶阀） 、末端试验阀。 2.打开系统排水阀（湿式报警阀排水阀） ，排 出系统侧管网水 。水排尽后关闭系统排水阀。 3.打开区域信号阀。 4.缓慢打开主供水阀向系统供水 ，逐个打开所 有保护区域的末端试验阀 ，直到有稳定的水流从 末端试验阀流出 ， 关闭末端试验阀。
自动喷水灭火系统在我国应用已有很几十 年历史 ， 随着我国经济发展 ， 自动喷水灭火系 统的生产和应用研究也得到很大发展。
概述
自动喷水灭火系统应用标准发展状况 1985年制定颁布了《 自动喷水灭火系统设计规范》
GBJ84—85 。期间经过两次修订。 2001年《 自动喷水灭火系统设计规范》GB50084—
♦ 控制系统的喷水面积： 如果第一批开放的喷头成功控火， 即可停止继续开放喷头 。当首批开放的喷头不能有效控 火时 ，将继续开放喷头 ，直至控制或扑灭火灾。
3.湿式系统的组成与工作原理
闭式喷头 闭式喷头是指带有释放机构的洒水喷
自动喷水灭火系统
2湿式报警阀组 湿式报警阀组主要由湿式报警阀、水力警铃、压力开关、延时 器等组成，一般由生产厂家组装配套出售。 A 湿式报警阀 报警阀是自动喷水灭火系统的一个主要部件，它安装在总供水 干管上，起连接供水设备与配水管网的作用，是一种只允许水流单 方向流入配水管网，并在规定流量下报警的止回型阀门。报警阀具 有两个基本作用，首先，在系统动作前，它将管网与水流隔开，当 系统开启时，报警阀打开，接通水源和配水管；其次，在报警阀开 启的同时，部分水流通过阀座上的环形槽，经信号管道送至水力警 铃，发出音响报警信号。 湿式报警阀有导阀型和隔板座圈型两种结构形式，如图4-25、 图4-26所示
二、 干式自动喷水灭火系统
干式系统是除湿式系统以外使用历史最长的一种闭式自动喷水 灭火系统, 干式系统主要是为了解决某些不适宜采用湿式系统的场 所，其灭火效率低于湿式系统，造价也高于湿式系统。
1.干式系统的工作原理
干式系统主要由闭式喷头、管网、干式报警阀、充气设备、报 警装置和供水设备组成，其系统示意图如图4-31所示，工作原理方 框图如图4-32所示
4信号阀 为了让消防控制室及时了解系统中阀门的关闭情况，在每一层
和每个分区的水流指示器前安装一个信号阀。信号阀由闸阀或蝶阀 与行程开关组成，当阀门打开3/4时，才有信号输出表明此阀门打 开，当阀门关上1/4时，就有信号输出表明此阀门关闭。
5末端试水装置 为了检验系统的可靠性，测试系统能否在开放一只喷头的最不利 条件下可靠报警并正常启动，要求在每个报警阀的供水最不利点处 设置末端试水装置。末端试水装置测试内容，包括水流指示器、报 警阀、压力开关、水力警铃的动作是否正常，配水管道是否畅通， 以及最不利点处的喷头工作压力等。其他的防火分区与楼层，则要 求在供水最不利点处装设直径25mm的试水阀，以便在必要时连接末 端试水装置。 末端试水装置出水，应采用孔口出水的方式排入排水管道，如图 4-30所示。
自动喷水灭火系统
第6章自动喷水灭火系统6 自动喷水灭火系统自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。
据资料统计，自动喷水灭火系统扑灭初期火灾的效率在97%以上，因此在国外一些国家的公共建筑都要求设置自动喷水灭火系统。
鉴于我国的经济发展状况，目前要求在人员密集不易疏散，外部增援灭火与救生较困难或火灾危险性较大的场所设置自动喷水灭火系统。

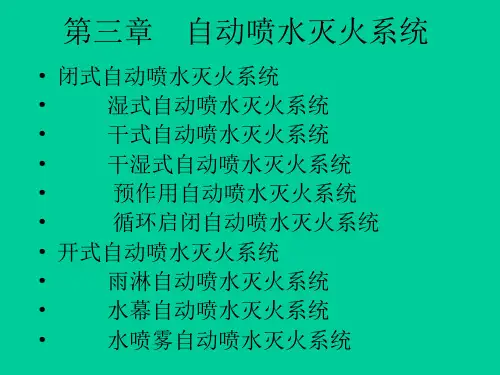

6 自动喷水灭火系统自动喷水灭火系统分类及组成闭式自动喷水灭火系统湿式自动喷水灭火系统干式自动喷水灭火系统干湿式自动喷水灭火系统预作用自动喷水灭火系统重复启闭预作用灭火系统自动喷水—泡沫连用灭火系统开式自动喷水灭火系统雨淋系统水幕系统水喷雾灭火系统自动喷水灭火系统自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。
闭式自动喷水灭火系统特点：采用闭式喷头，平时处于关闭状态，系统相对用水量比较少，造成的水渍损失也比较小。
开式自动喷水灭火系统特点：采用开式喷头，处于常开状态。
出水量大，灭火及时。
为喷头常闭的灭火系统，管网中充满有压水。
当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火。
室内发生火情喷头动作喷水水流指示器动作湿式报警阀动作压力开关报警值班室(服务台)末端试验装置水力警铃报警消防控制室启动水泵报告与传递指令湿式自动喷水灭火系统原理流程图１．湿式自动喷水灭火系统湿式自动喷水灭火系统图示1-消防水池；2-消防泵；3-管网；4-控制蝶阀；5-压力表；6-湿式报警阀；7-泄放试验阀；8-水流指示器；9-喷头；10-高位水箱、稳压泵或气压给水设备；11-延时器；12-过滤器；13-水力警铃；14-压力开关；15-报警控制器；16-非标控制箱；17-水泵启动箱；18-探测器；19-水泵接合器图3-9 湿式自动喷水灭火系统图式湿式自动喷水灭火系统由于管网中充有有压水，当渗漏时会损坏建筑装饰和影响建筑的使用。
缺点系统简单、施工方便、节省投资、控火效率高、适用范围广。
自动喷水灭火系统培训课件
灭火效果好：通过喷洒水或其他灭火剂，能够迅速降低火 灾区域的温度，有效控制火势蔓延。
应用范围广：适用于各种不同类型的火灾场景，如固体可 燃物火灾、液体可燃物火灾、气体可燃物火灾等。
对人员安全影响小：相比其他消防手段，自动喷水灭火系 统对人员安全影响较小，能够减少人员伤亡和财产损失。
02
自动喷水灭火系统组成及工作 原理
加强员工消防安全培训，提高应 急响应能力
案例三
事故原因
01电线短路引发火灾 Nhomakorabea处理结果
02
对责任人进行刑事追责，并督促整改
经验教训
03
规范电气线路敷设，加强火源管理，定期检查消防设施
THANKS
谢谢您的观看
喷头选型与布置
根据场所环境和火灾特点，选择合适的喷头类型 和布置方式，确保喷水效果和覆盖范围。
3
管网系统设计
根据喷头数量和布置，设计合理的管网系统，包 括管道材质、管径、连接方式等，以确保系统供 水可靠。
喷头布置原则与间距要求
喷头布置原则
喷头布置应遵循均匀、分散、对称的原则，确保喷水效果和 覆盖范围。
报警阀组的工作原理
当火灾发生时，温度升高导致喷头破 裂，水流通过管道系统到达报警阀组 ，触发报警装置并启动灭火系统。
报警阀组由报警阀、水流指示器、压 力开关等组成。
水泵接合器
水泵接合器的作用
水泵接合器用于连接消防水泵和 自动喷水灭火系统，确保水能够 从消防水泵输送到自动喷水灭火
系统。
水泵接合器的种类
技术要求
确保管道连接牢固，喷头位置正确，阀门启闭灵活等。
调试运行及验收标准
调试运行
对系统进行调试，检查系统运行是否 正常。
自动喷水灭火系统
雨淋系统
三、湿式自动喷水灭火系统 (一) 湿式自动喷水灭火系统的组成 一 湿式自动喷水灭火系统是指准工作状态时，管道 湿式自动喷水灭火系统是指准工作状态时， 内充满压力水的自动喷水灭火系统。 内充满压力水的自动喷水灭火系统。湿式自动 喷水灭火系统适合在环境温度不低于4 并不 喷水灭火系统适合在环境温度不低于 0C并不 高于70 的环境中使用 的环境中使用。 高于 0C的环境中使用。 主要由闭式喷头、湿式报警阀组、水流指示器、 主要由闭式喷头、湿式报警阀组、水流指示器、 压力开关、控制阀和末端试水装置及自动给水 压力开关、 设备等部件组成。它具有自动探测、 设备等部件组成。它具有自动探测、报警和喷 水的功能， 水的功能，也可与火灾自动报警系装置联合使 使其功能更加完善可靠。 用，使其功能更加完善可靠。
预作用自动喷水灭火系统
适用于火灾水平蔓延的场所。如舞台、 适用于火灾水平蔓延的场所。如舞台、火工品工厂 以及高度超过闭式喷头保护能力的空间，严重危险2 以及高度超过闭式喷头保护能力的空间，严重危险 包括易燃液体喷雾操作区域、固体易燃物品、 级，包括易燃液体喷雾操作区域、固体易燃物品、 可燃的气溶胶制品、溶剂、油漆、 可燃的气溶胶制品、溶剂、油漆、沥青制品厂的备 料及生产车间、摄影棚、 料及生产车间、摄影棚、舞台葡萄架下部及易燃材 料制作的景观展厅等。 料制作的景观展厅等。
自动喷水灭火系统的分类 按喷头开闭形式 湿式自动喷水灭火系统 干式自动喷水灭火系统 闭式喷水 灭火系统
预作用自动喷水灭火系统
瞬间象下暴雨般喷出大量的 简易自动喷水灭火系统 ，覆盖着火区达到灭火的 水 用来保护门窗及其它孔洞， 用来保护门窗及其它孔洞， 目的；由开式喷头、管网、 目的 阻火， 起冷却、阻火，防火隔断的 起冷却、；由开式喷头、管网、 组成同雨淋系统，只是喷头不同， 组成同雨淋系统，只是喷头不同， 雨淋阀、控制阀、供水设备、 作用。其组成是：水幕喷头、 作用雨淋阀、控制阀、供水设备 。其组成是：水幕喷头、 采用具有螺旋状叶片的喷头， 、 采用具有螺旋状叶片的喷头，当压 探测报警设备组成。 管网、雨淋阀、供水设备 管网探测报警设备组成。 、 、雨淋阀、供水设备、 力水通过喷头时，叶片旋转， 力水通过喷头时，叶片旋转，在离 雨淋灭火系统 探测报警装置。 探测报警装置。 心力作用下形成雾状水喷向保护部 位，一般适用于电气设备的灭火 。 水幕系统
湿式自动喷水灭火系统最新优质PPT课件
? 采用分区给水的高层建筑物，每个分区的消防给水 管网应分别设置水泵接合器。
? 水泵接合器应设在便于同消防车连接的地方，其周 围15~45m内应设室外消火栓或消防水池取水口。
好，适用于室内温度不低于 4℃且不高于70℃的
建筑物、构筑物内 (不能用水扑救的建筑物和构 筑物除外)。
2、系统组成及工作原理
2.1系统主要部件：
2.2系统工作原理：
工作原理图
2.3自动喷水灭火系统喷头 (1)分类
进一步分类
特点及应用
标准洒水喷头
3、工程实例
?消防水泵
? 自动喷水灭火系统应设独立的供水泵，并应按一运 一备或二运一备比例设置备用泵。按二级负荷供电 的建筑，宜采用柴油机泵作备用泵。系统的供水泵、 稳压泵，应采用自灌式吸水方式。采用天然水源时， 水泵的吸水口应采取防止杂物堵塞的措施。
? 每组供水泵的吸水管不应少于2根。报警阀人口前 设置环状管道的系统，每组供水泵的出水管不应少 于2根。供水泵的吸水管应设控制阀;出水管应设控 制阀、止回阀、压力表和直径不小于65mm的试水 阀。必要时，应采取控制供水泵出口压力的措施。
（4 ）喷头的布置 自动喷水灭火系统设计规范
?喷头布置的一般规定
(1)除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂 型标准喷头，其溅水盘与顶板的距离不应小于 75mm，且不 应大于150mm 。
(2)图书馆、档案馆、商场、仓库中的通道上方宜设有喷 头。喷头与被保护对象的水平距离，不应小于 0.3m;喷头溅 水盘与保护对象的最小垂直距离为 :标准喷头0.45m，其他喷 头0.9m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湿式自动喷水灭火系统演示示意图
水 箱
末端试水装置
水流指示器 信号闸阀
压 力 开 关 水 力 警 铃 压 力
水
消防控制室 联动控制柜警消Fra bibliotek水池 主泵 备用泵
信号闸阀
干式自动喷水灭火系统演示示意图
自动排气阀
水 箱
末端试水装置
压
水流指示器
力 开 关 水 力 警 铃
警 消防控制室 联动控制柜
消防水池 主泵
湿式喷水灭火系统总线制联动控制图
水 箱 水 箱
回路总线
增加
输入模块
区域 控制器
报警阀
压力开关
输入模块
喷水泵
主 机
启泵电流
备用泵 信号闸阀
水
箱
预作用喷水灭火系统工作原理示意图★
水
水 力 火 灾 报 警 控 制 器 压 力 表 报 警 阀 警 铃
水
高压二氧化碳灭火系统工作原理图
感 温 二氧化碳喷头 火灾警铃 紧急启停按钮 感 烟 楼层显示器
压力开关 阀 声光报警器 喷洒指示灯 正在灭火中 头阀 电磁阀
氮 气 瓶 火灾报警控制器
自动喷水灭火系统动画 演示
新疆维吾尔自治区消防协会培训教研室
室内消火栓系统控制原理图
DC24V 火警及启泵信号 3层 2层 按 钮 指示灯n层
增加
手 动 控 制 状 态 演 示 消 防 控制室
水泵启动信号 水泵状态信号
按 钮 指示灯1层 电 控 柜
室 内 管 网 主 泵 水泵结合器
市政给水
水
备用泵
二氧化碳
七氟丙烷灭火系统工作原理图
火 警
现场工作人员目测 手动控制盒 紧急停止/ 紧急停止/电气手动 机械应急 手 动 报警灭火控制器 自动” 电气“ “自动”/电气“手 动” 延时30秒 延时30秒 自动灭火装置 开启选择阀 开启瓶头阀 灭 火 喷射灭火剂 放气指示 火灾警报 光报警） （声/光报警） 设备联动（关闭风 设备联动（ 防火阀、 机、防火阀、电源 等） 事故照明灯 火灾探测器
