第五届河北省数控技能大赛数控铣加工中心教师、职工组实际操作试题

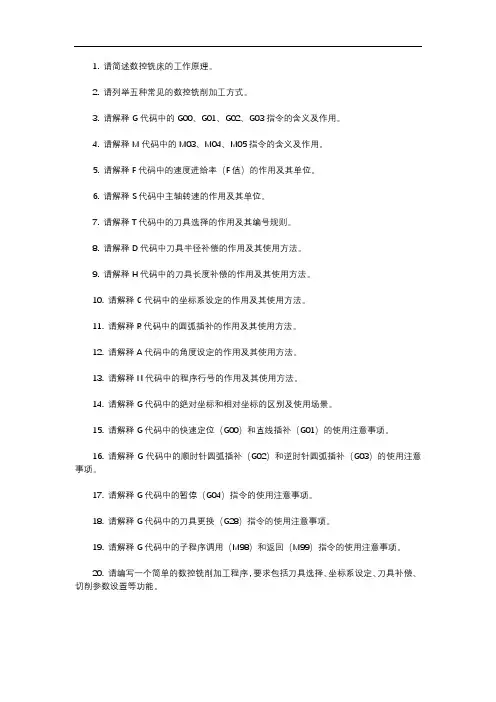

高级数控铣工实操试题
1. 请简述数控铣床的工作原理。
2. 请列举五种常见的数控铣削加工方式。
3. 请解释G代码中的G00、G01、G02、G03指令的含义及作用。
4. 请解释M代码中的M03、M04、M05指令的含义及作用。
5. 请解释F代码中的速度进给率（F值）的作用及其单位。
6. 请解释S代码中主轴转速的作用及其单位。
7. 请解释T代码中的刀具选择的作用及其编号规则。
8. 请解释D代码中刀具半径补偿的作用及其使用方法。
9. 请解释H代码中的刀具长度补偿的作用及其使用方法。
10. 请解释C代码中的坐标系设定的作用及其使用方法。
11. 请解释R代码中的圆弧插补的作用及其使用方法。
12. 请解释A代码中的角度设定的作用及其使用方法。
13. 请解释N代码中的程序行号的作用及其使用方法。
14. 请解释G代码中的绝对坐标和相对坐标的区别及使用场景。
15. 请解释G代码中的快速定位（G00）和直线插补（G01）的使用注意事项。
16. 请解释G代码中的顺时针圆弧插补（G02）和逆时针圆弧插补（G03）的使用注意事项。
17. 请解释G代码中的暂停（G04）指令的使用注意事项。
18. 请解释G代码中的刀具更换（G28）指令的使用注意事项。
19. 请解释G代码中的子程序调用（M98）和返回（M99）指令的使用注意事项。
20. 请编写一个简单的数控铣削加工程序，要求包括刀具选择、坐标系设定、刀具补偿、切削参数设置等功能。

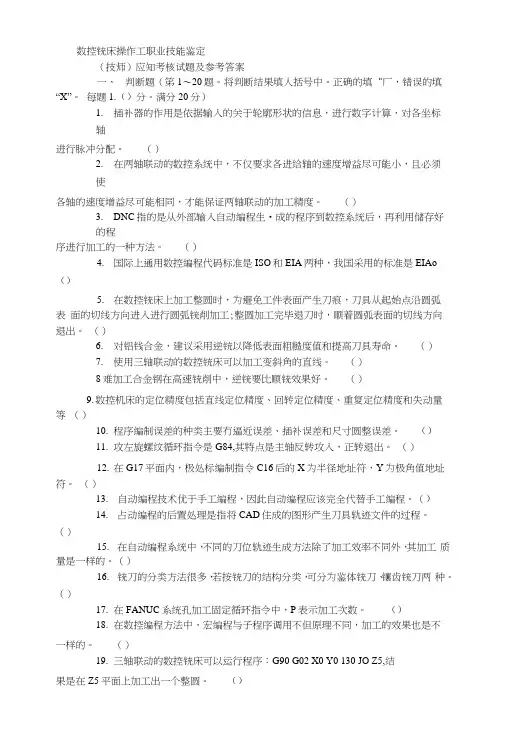

数控铣床操作工职业技能鉴定(技师)应知考核试题及参考答案.docx
数控铳床操作工职业技能鉴定（技师）应知考核试题及参考答案一、判断题（笫1〜20题。
将判断结果填人括号中。
正确的填“厂，错误的填“X”。
每题1.（）分。
满分20分）1.插补器的作用是依据输入的关于轮廓形状的信息，进行数字计算，对各坐标轴进行脉冲分配。
（）2.在两轴联动的数控系统中，不仅要求各进给轴的速度增益尽可能小，且必须使各轴的速度增益尽可能相同，才能保证两轴联动的加工精度。
（）3.DNC指的是从外部输入自动编程生•成的程序到数控系统后，再利用储存好的程序进行加工的一种方法。
（）4.国际上通用数控编程代码标准是ISO和EIA两种，我国采用的标准是EIAo （）5.在数控铳床上加工整圆时，为避免工件表面产生刀痕，刀具从起始点沿圆弧表面的切线方向进入进行圆弧铳削加工;整圆加工完毕退刀时，顺着圆弧表面的切线方向退出。
（）6.对铝钱合金，建议采用逆铳以降低表面粗糙度值和提高刀具寿命。
（）7.使用三轴联动的数控铳床可以加工变斜角的直线。
（）8难加工合金钢在高速铳削中，逆铳要比顺铳效果好。
（）9.数控机床的定位精度包括直线定位精度、回转定位精度、重复定位精度和失动量等（）10.程序编制误差的种类主要冇逼近误差、插补误差和尺寸圆整误差。
（）11.攻左旋螺纹循环指令是G84,其特点是主轴反转攻入，正转退出。
（）12.在G17平面内，极处标编制指令C16后的X为半径地址符，Y为极角值地址符。
（）13.自动编程技术优于手工编程，因此自动编程应该完全代替手工编程。
（）14.占动编程的后置处理是指将CAD住成的图形产生刀具轨迹文件的过程。
（）15.在自动编程系统中，不同的刀位轨迹生成方法除了加工效率不同外，其加工质量是一样的。
（）16.铳刀的分类方法很多，若按铳刀的结构分类，可分为鉴体铳刀、镶齿铳刀两种。
（）17.在FANUC系统孔加工固定循环指令中，P表示加工次数。
（）18.在数控编程方法中，宏编程与子程序调用不但原理不同，加工的效果也是不一样的。
数控铣工高级工技能考试题
人员要求
监考人员与考生人数之比1∶5（每考场不少于3人）
每个考场至少配备机修、电修、医护人员各一名
监考人员、考场服务人员必须提前进场，作好准备工作
数控铣工高级工操作技能考核准备通知单（考生）
姓名：准考证号：单位：
工、量、刀、辅具
序号
名 称
型 号
数 量
备 注
2.本工艺卡片只需注明粗、精加工工序步骤及所用刀具名称、刀具号等，卷面不够用时，考生可另加附页。
数控铣工高级工操作技能考核试卷
姓名：准考证号：单位：
数控加工操作程序单
成绩________共页第页
考评员: 年 月 日
数控铣工高级工操作技能考核试卷
姓名：准考证号：单位：
节点计算图
数控铣工高级工操作技能考核评分记录表
1
深度千分尺
0.01/0-50mm
1件/人
2
万能角度尺
2′/0°-320°
1件/人
3
90°角尺
1件/人
4
百分表及表座
0.01/0-3mm
1套/人
5
内径表
10～18、 18～35
1套/人
6
钢板尺
0.50/300mm
1件/人
7
圆弧规
R15～R25
1套/人
8
游标卡尺
0.02/200mm
1件/人
9
塞尺
1套/人
2．设备准备：
名称
规格
数量
备注
数控铣床
XK714D
1
FANUC0i---MB系统
数控铣床
XK715D
1

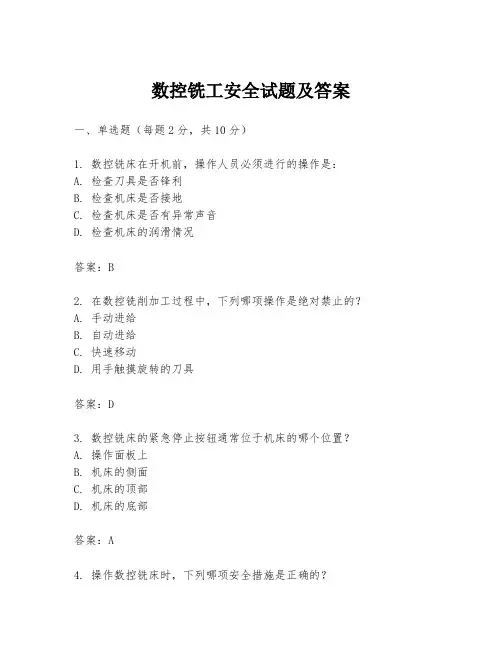

数控铣工安全试题及答案
数控铣工安全试题及答案一、单选题（每题2分，共10分）1. 数控铣床在开机前，操作人员必须进行的操作是：A. 检查刀具是否锋利B. 检查机床是否接地C. 检查机床是否有异常声音D. 检查机床的润滑情况答案：B2. 在数控铣削加工过程中，下列哪项操作是绝对禁止的？A. 手动进给B. 自动进给C. 快速移动D. 用手触摸旋转的刀具答案：D3. 数控铣床的紧急停止按钮通常位于机床的哪个位置？A. 操作面板上B. 机床的侧面C. 机床的顶部D. 机床的底部答案：A4. 操作数控铣床时，下列哪项安全措施是正确的？A. 戴手套操作B. 戴防护眼镜C. 戴耳机听音乐D. 穿拖鞋操作答案：B5. 在数控铣削加工中，刀具的更换应遵循的原则是：A. 随意更换B. 根据加工要求更换C. 根据刀具的锋利程度更换D. 根据刀具的使用寿命更换答案：B二、多选题（每题3分，共15分）1. 操作数控铣床时，以下哪些安全措施是必要的？A. 穿戴好防护服B. 戴好防护眼镜C. 戴好耳塞D. 戴好防护手套答案：ABD2. 数控铣床操作中，以下哪些行为是正确的？A. 严格按照操作规程操作B. 机床运行时离开操作台C. 机床运行时进行刀具更换D. 机床运行时进行工件测量答案：A3. 在数控铣削加工中，以下哪些因素会影响加工精度？A. 刀具磨损B. 机床误差C. 操作人员技术水平D. 工件材质答案：ABCD4. 数控铣床维护保养时，以下哪些内容是必须检查的？A. 机床的润滑系统B. 机床的冷却系统C. 机床的电气系统D. 机床的液压系统答案：ABCD5. 在数控铣床加工过程中，以下哪些情况需要立即停机？A. 机床出现异常声音B. 工件加工尺寸超出公差C. 机床出现异常振动D. 机床出现异常温度升高答案：ACD三、判断题（每题2分，共10分）1. 数控铣床在加工过程中，可以随时进行刀具更换。
（）答案：×2. 数控铣床操作人员在操作过程中可以不戴防护眼镜。

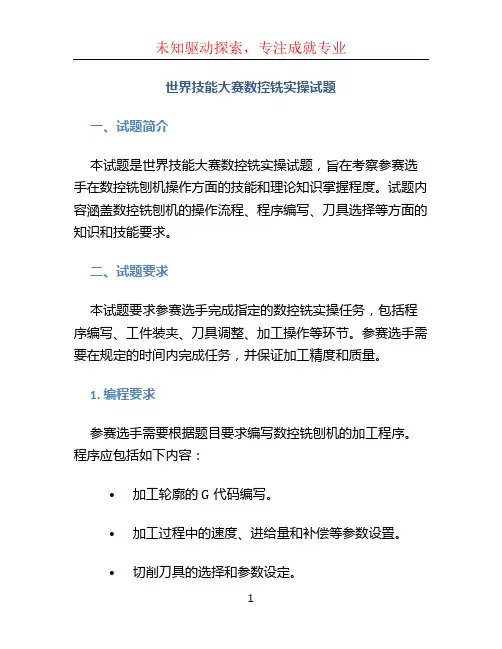

世界技能大赛数控铣实操试题
世界技能大赛数控铣实操试题一、试题简介本试题是世界技能大赛数控铣实操试题，旨在考察参赛选手在数控铣刨机操作方面的技能和理论知识掌握程度。
试题内容涵盖数控铣刨机的操作流程、程序编写、刀具选择等方面的知识和技能要求。
二、试题要求本试题要求参赛选手完成指定的数控铣实操任务，包括程序编写、工件装夹、刀具调整、加工操作等环节。
参赛选手需要在规定的时间内完成任务，并保证加工精度和质量。
1. 编程要求参赛选手需要根据题目要求编写数控铣刨机的加工程序。
程序应包括如下内容：•加工轮廓的G代码编写。
•加工过程中的速度、进给量和补偿等参数设置。
•切削刀具的选择和参数设定。
•安全保护代码的编写。
2. 工件装夹要求参赛选手需要根据题目要求选择合适的工件装夹方式，并完成工件的装夹。
工件装夹要求稳固可靠，确保加工过程中不发生工件松动或移位。
3. 刀具调整要求参赛选手需要根据题目要求选择合适的刀具，并进行调整。
刀具调整要求准确，确保切削面与工件表面的间距符合要求，并保证切削刀具的质量和精确度。
4. 加工操作要求参赛选手需要根据编写好的程序，进行数控铣刨机的加工操作。
加工操作要求准确无误，保证加工质量和精度。
在加工过程中，参赛选手需要注意操作规范和安全要求，确保自身安全和设备安全。
5. 加工精度要求参赛选手需要根据题目要求保证加工精度。
加工精度包括轮廓形状的准确度、尺寸的精确度、表面光洁度等要求。
参赛选手需要在规定的时间内完成加工任务，并保证加工精度符合要求。
三、评分标准参赛选手的试题成绩将根据以下几个方面进行评分：1.程序编写的准确性和完整性。
2.工件装夹的稳固性和可靠性。
3.刀具调整的准确性和精确度。
4.加工操作的准确性和规范性。
5.加工精度的符合程度。
以上各项评分指标将根据试题难度和要求的不同进行评分权重的调整。
评分标准将在比赛开始前向参赛选手进行详细讲解和解答。
四、注意事项1.参赛选手应严格遵守比赛规则和要求，不得抄袭、或违规操作。

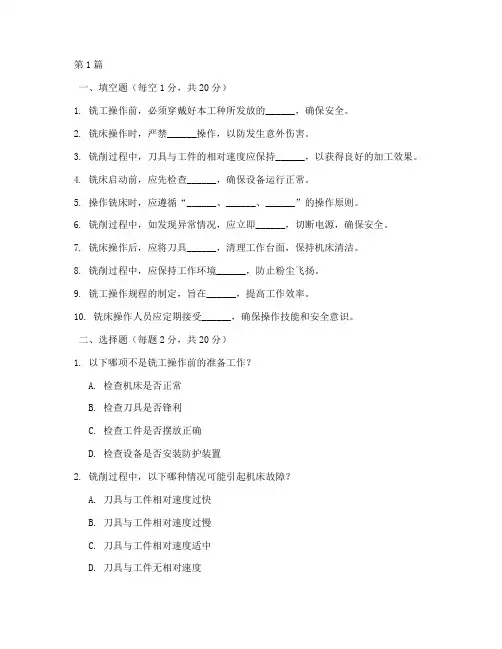

铣工操作规程试题及答案(3篇)
第1篇一、填空题（每空1分，共20分）1. 铣工操作前，必须穿戴好本工种所发放的______，确保安全。
2. 铣床操作时，严禁______操作，以防发生意外伤害。
3. 铣削过程中，刀具与工件的相对速度应保持______，以获得良好的加工效果。
4. 铣床启动前，应先检查______，确保设备运行正常。
5. 操作铣床时，应遵循“______、______、______”的操作原则。
6. 铣削过程中，如发现异常情况，应立即______，切断电源，确保安全。
7. 铣床操作后，应将刀具______，清理工作台面，保持机床清洁。
8. 铣削过程中，应保持工作环境______，防止粉尘飞扬。
9. 铣工操作规程的制定，旨在______，提高工作效率。
10. 铣床操作人员应定期接受______，确保操作技能和安全意识。
二、选择题（每题2分，共20分）1. 以下哪项不是铣工操作前的准备工作？A. 检查机床是否正常B. 检查刀具是否锋利C. 检查工件是否摆放正确D. 检查设备是否安装防护装置2. 铣削过程中，以下哪种情况可能引起机床故障？A. 刀具与工件相对速度过快B. 刀具与工件相对速度过慢C. 刀具与工件相对速度适中D. 刀具与工件无相对速度3. 铣工操作规程的目的是什么？A. 提高加工质量B. 提高生产效率C. 确保操作安全D. 以上都是4. 铣削过程中，以下哪种情况可能造成工件损坏？A. 刀具与工件相对速度过快B. 刀具与工件相对速度过慢C. 刀具与工件相对速度适中D. 刀具与工件无相对速度5. 以下哪种操作方法不利于提高铣削质量？A. 保持刀具与工件相对速度适中B. 适当调整切削深度C. 保持刀具与工件相对位置稳定D. 刀具与工件接触面积过大三、简答题（每题5分，共15分）1. 简述铣工操作前的准备工作。
2. 简述铣削过程中的注意事项。
3. 简述铣床操作人员应具备的基本素质。
答案：一、填空题1. 个人防护用品2. 单手操作3. 适中4. 机床是否正常5. 安全、准确、高效6. 停止操作7. 收回8. 清洁9. 确保操作安全10. 安全培训二、选择题1. D2. A3. D4. B5. D三、简答题1. 铣工操作前的准备工作包括：检查机床是否正常、检查刀具是否锋利、检查工件是否摆放正确、检查设备是否安装防护装置等。
数控技能证技能大赛复习题考试题有答案5.docx
第五章数控编程108.组成零件的轮廓线可由许多不同的几何元素所组成，各几何元素之间的连接点称为基点。
显然相邻的基点间只能是一个几何元素。
109.对于没有刀具编移运算功能的数控系统必须计算出刀具中心轨迹的基点和节点。
110.在列表曲线的数学处理中，常用以下拟合方法：(1)牛顿插值法(2)三次样条曲线拟合(3)圆弧样条拟合。
111.圆弧样条拟合是一种较简单的曲线拟合方法,它是用若干相切的圆轨段组成的曲线來代替三次样条曲线。
112.在简单立体型面零件的数值计算中可用迂切迭进行加工，此时，把立体型面看作由无数条平面曲线所叠成根据表面粗糙度允许的范围，将立体型面分割成若干狂。
113.FANUC-6T系统中G00指令是模态代码，它只是快速点定位,而无运动轨迹要求,也无切削加工过程。
114.G00的执行过程：刀具由程序起始点加速到最大速度,然后快速移动,最后减速到终点,实现快速点定位，有很高的定位精度。
115.G00的移动速度不能用F指令调定是由厂家预调的,刀具的实际运动路线不是直线,而是折线,先走堂度，而后走平行于某一轴的路线。
116.G01是模态代码,进给速度由F指令决定，若在程序段之前无F 指令，本段中也没有F指令，则读完本程序段后，机床不运动。
117.FANUC-6T在车床上加工圆弧时，要用G02, G03指令定圆弧顺逆方向，还要指定圆弧终点坐标,而且还要指定圆弧中心位置。
118.指定圆心位置的方法有两种：（1）用圆弧起点坐标到圆心的坐标LJL表示其矢量方向批示就和坐标轴方向判法一致（2）用半径乩指定圆心位置圆心角小于等于180度的圆弧R为疋，大于180度为鱼119•程序段中同时给出I, K和R值，以R值优先,I, K无效120.暂订指令G04为了刀具在很短时间内实现光整加工，而G20是控制数据为类别，G21是类别指令。
121•当一个程序反复出现时，可以把它作为固定程序，并事先储存起来，这组程序叫做子程序。
数控加工试题(附答案)
练习一一、填空题1、数字控制是用数字化信号对机床的运动及加工过程进行控制的一种方法。
2、数控机床是由加工程序、数控装置、伺服系统、检测反馈装置和机床本体组成。
3、数控机床的核心是，它的作用是接受输入装置传输来的加工信息。
4、伺服系统分为直流伺服系统和交流伺服系系统。
5、数控机床按运动方式可分为点位运动数控机床、直线控制数控机床、轮廓控制数控机床。
6、数控机床按控制方式可分为开环控制数控机床半闭环、和闭环。
7、数控机床中没有位置检测反馈装置的是；有位置检测反馈装置的是和。
8、开环控制数控机床主要采用步进电动机进行驱动，而半闭环和闭环控制数控机床主要采用交直流伺服电动机进行驱动。
9、数控机床中2.5轴控制是指两个连续控制，第三个轴是点位或直线控制。
10、柔性是指数控机床适应加工对象变化的能力。
11、FMC代表代表柔性制造单元，FMS代表代表柔性制造系统，CIMS代表计算机集成制造系统。
12、数控系统按功能水平的不同可分为高档、低档、中档三类。
二、判断题1、数控机床只适用于零件的批量小、形状复杂、经常改型且精度高的场合。
（1 ）2、对于点位控制，进给运动从某一位置到另一个给定位置的进程进行加工。
（ 2 ）3、一般情况下半闭环控制系统的精度高于开环系统。
（1 ）4、轮廓控制的数控机床只要控制起点和终点位置，对加工过程中的轨迹没有严格要求。
（2）5、加工中心是可以完成一个工件所有加工工序的数控机床。
（2 ）6、数控系统的核心是数控装置。
（1 ）7、半闭环控制数控机床的检测装置安装在丝杠或电机轴上，闭环控制数控机床的测量装置安装在工作台上。
（1）8、闭环控制的优点是精度高、速度快，适用于大型或高精密的数控机床。
（1）9、数控机床按运动方式可分为开环控制、闭环控制和半闭环控制数控机床。
（2）10、数控车床属于两轴控制的数控机床。
（1 ）11、点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。
数控车高技工考题第五套【可修改文字】
可编辑修改精选全文完整版第五套理论考核题判断题1.W6M5Cr4V2是一种高性能型高速钢。
2.金属切削进给运动可以只有一个，也可以有几个。
3.随公差等级数字的增大，而尺寸精确程度依次提高。
4.三角带传递功率的能力，A型带最小，O型带最大。
5.当数控机床失去对机床参考点的记忆时，必须进行返回参考点的操作。
6.为了保证工件被加工面的技术要求，必须使工件相对刀具和机床处于正确位置。
在使用夹具的情况下，就要使用机床、刀具、夹具和工件之间保持正确的位置。
7.D代码的数据有正负符号。
当D代码的数据为正时，G41往前进的右方偏置，当D代码的数据为负时，G41往前进的右方向盘偏置，G42往前进的左方向偏置。
8.麻口铸铁是灰铸铁和白口铸铁间的过渡组织，没有应用价值。
9.硬质合金的抗弯强度比高速钢低。
10.在执行主程序的过程中，有调用子程序的指令时，就执行子程序的指令，执行子程序以后，加工就结束了。
11.批量加工，加工程序结束时应使刀具返回加工起点或参考点。
12.铣床夹具主要用于加工平面、沟槽、缺口、花键以及成形面等。
按铣削时的进给方式，铣床夹具分为螺旋线进给式铣床夹具、半圆周进给式铣床夹具和铣削靠模夹具三大类。
13.辅助功能M00指令为无条件程序暂停，执行该程序指令后。
所有的运转部件停止运动，且所有的模态信息全部丢失。
14.箱体在加工时应先将箱体的底平面加工好，然后以该面为基准加工各孔和其他高度方向和平面。
15.数控铣床使用较长时间后，应定期检查机械间隙。
16.不准擅自拆卸机床上的安全防护装置，缺少安全防护装置的机床不准工作。
17.在局部视图中，机件需要表达的部分和其他部分用细实线断开，画成不完整的基本视图。
18.纯铁在精加工时的切削加工性能不好。
19.数控机床中MDI是机床诊断智能化的英文缩写。
20.铰孔可以纠正孔的位置精度。
21.编制水灭火系统控制装置调试清单项目时，其点数由消火栓、自动喷水、卤代烷、二氧化碳等组成的灭火系统装置数确定。
数控技能大赛-数控机床装调维修工职工组、教师组实操样题
2018年中国技能大赛 —第八届全国数控技能大赛决赛 数控机床装调维修工（数控机床智能化升级改造）（职工组/教师组）赛 题（样题）场次：工位号：2018年9月目录一、赛卷说明 (3)(一)选手须知 (3)(二)实操比赛部分特别说明 (3)(三)赛题说明 (5)二、实操工作任务 (6)任务一：数控立式加工中心机械部件装配（15分） (6)任务二：系统故障排查及系统参数调整、优化（15分） (7)任务三：加工中心精度检测——几何精度检测（10分） (8)任务四：加工中心精度检测——球杆仪检测圆轨迹运动精度（5分）.. 10 任务五：加工中心智能化升级改造（30分） (11)5-1. 高速在线测头安装与调试：（5分） (11)5-2.变频器连接及主轴动态测试（12分） (11)5-3. 数控系统与服务器互联互通（3分） (12)5-4. 通过PMC实现一个辅助装置自动化连贯动作（10 分） (13)任务六：试切件编程与加工（10分） (13)任务七：工件在线检测（5分） (14)任务八：职业素养与安全意识（10分） (14)一、赛卷说明本赛卷由赛题和赛题记录表两个部分组成。
(一) 选手须知请各位选手赛前务必仔细研读1. 本任务书总分为100分，每参赛队由两人组成，比赛时间为5小时（300分钟）。
2. 选手在实操过程中应该遵守竞赛规则和安全守则，确保人身和设备安全。
如有违反，则按照相关规定在比赛的总成绩中扣除相应分值。
3. 比赛过程中考生不得使用自带U盘及其它移动设备拷贝相关文件。
4. 参赛队信息，按照赛前抽到的场次和工位号填入封面的指定位置，不允许透露选手个人身份信息和单位信息。
5. 任务二：“系统故障排查及系统参数调整、优化”比赛开始60分钟后方可申请技术支持，选手放弃后未查出的故障不给分（并每一个故障倒扣2分）。
6. 参赛队在比赛过程中遇到部分内容不能通过自行判断完成，导致比赛无法进行，60分钟后可以向裁判员申请求助本参赛队指导教师指导1次，经裁判长批准后，参赛队在赛场指定地点接受1位指导教师指导，指导时间不超过5分钟，求助指导所花费的时间计入比赛总时间之内7. 赛题共计14页，附件1赛题记录表共计15页，附件2~附件6各1页，如有缺页，请立即与裁判联系。
