电动机正反转控制

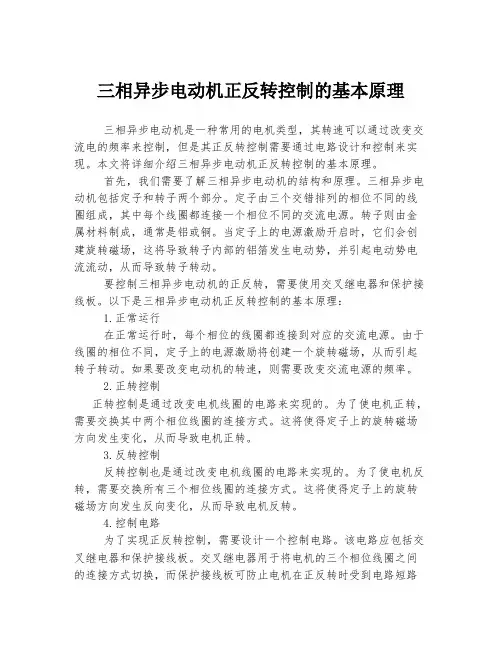

三相异步电动机正反转控制的基本原理
三相异步电动机正反转控制的基本原理三相异步电动机是一种常用的电机类型，其转速可以通过改变交流电的频率来控制，但是其正反转控制需要通过电路设计和控制来实现。
本文将详细介绍三相异步电动机正反转控制的基本原理。
首先，我们需要了解三相异步电动机的结构和原理。
三相异步电动机包括定子和转子两个部分。
定子由三个交错排列的相位不同的线圈组成，其中每个线圈都连接一个相位不同的交流电源。
转子则由金属材料制成，通常是铝或铜。
当定子上的电源激励开启时，它们会创建旋转磁场，这将导致转子内部的铝箔发生电动势，并引起电动势电流流动，从而导致转子转动。
要控制三相异步电动机的正反转，需要使用交叉继电器和保护接线板。
以下是三相异步电动机正反转控制的基本原理：1.正常运行在正常运行时，每个相位的线圈都连接到对应的交流电源。
由于线圈的相位不同，定子上的电源激励将创建一个旋转磁场，从而引起转子转动。
如果要改变电动机的转速，则需要改变交流电源的频率。
2.正转控制正转控制是通过改变电机线圈的电路来实现的。
为了使电机正转，需要交换其中两个相位线圈的连接方式。
这将使得定子上的旋转磁场方向发生变化，从而导致电机正转。
3.反转控制反转控制也是通过改变电机线圈的电路来实现的。
为了使电机反转，需要交换所有三个相位线圈的连接方式。
这将使得定子上的旋转磁场方向发生反向变化，从而导致电机反转。
4.控制电路为了实现正反转控制，需要设计一个控制电路。
该电路应包括交叉继电器和保护接线板。
交叉继电器用于将电机的三个相位线圈之间的连接方式切换，而保护接线板可防止电机在正反转时受到电路短路的影响。
总之，三相异步电动机正反转控制需要通过电路设计和控制来实现。
通过改变电机线圈的连接方式，可以实现电机正反转并控制其转速。
电路设计应包括交叉继电器和保护接线板，以免电机在正反转过程中受到电路短路的影响。
电动机循环正反转控制
COM X0
X1
X2
FX2N-48MR COM1 KM1 Y1 KM2 Y2
220V KM2 KM1
通用指令编程
X1 M0
X0
X2
C1 M0 T4 T1 T2 T3 T4 RST C1 k30 k50 k80 k100
X1 M0 M0 T4 T1 T2 Y2
电动机循环正反转控制
*控制要求 1.用PLC的基本逻辑指令，控制电动机循 环正反转。 2.电动机正转3s，停2s，反转3s，停2s，如此 循环5个周期，然后自动停止。 3.运行中，可按停止按钮停止，热继电器动作 也应停止。
一、I /O分配
文字表达 停止按钮：X0 起动按钮：X1 热继电器动合点： X2 电动机正转：Y1 电动机反转：Y2
指 令 表
LD OR ANI ANI ANI OUT ANI OUT X1 M0 X0 X2 C1 M0 T4 T1 k30 OUT T2 k50 OUT T3 k80 OUT T4 k100
LD X1 RST C1 LD ANI ANI OUT M0 T1 Y2 Y1
LD M0 AND T2 ANI T3 ANI Y1 OUT Y2
LD T4 OUT C1
END
Y1 T3 Y1 Y2 C1 END k5
说明： (1)动作分析 该梯形图采用时间 继电器连续输出，并累积时间 的方法，这样可使电动机的正 反转运行时间由时间继电器来 控制，使编程的思路变得很简 单，而电动机循环的次数，则 由计数器来控制。 (2)时间继电器T1、T2、T3、T4 的用途如下： 电动机运行时间：t1=3S； 电动机停止时间：t2=2S。 T1为t1时间，所以T1=30； T2为t1+t2时间，所以T2=50； T3为t1+t2+t1 时间，所以 T3=80； T4为t1+t2+t1+t2 时间，所以 T4=100。 (3)计数器 C1 计数器C可以用X、 Y、M、T、C等元件来驱动，而 且计数器C必须先复位。
电动机正反转PLC控制(1)
2L 0.4 0.5 0.6
3L 0.7 1.0 1.1
N L1
1M 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 2M 1.0 1.1 1.2 1.3 1.4 1.5 M L+
＋－
DC24V
四、PLC接线 控制接线
KM1 KM2
AC220V G NL
1L 0.0 0.1 0.2 0.3
3.3 电动机正反转PLC控制
主讲：万三国
第七周
内容提要
1.电动机正反转控制线路 2.硬件接线 3.程序编写 4.控制逻辑仿真
一、电动机正反转控制线路
L1 L2 L3 N
QF
KM1
FR
M 3~
FU1 FR
KM2
HL1
SB1 SB2
KM1 KM2
KM1 SB3
HL2 KM2 KM1
HL3 KM2
HL4 KM1 KM2
• 一旦RLO为“1”，则操作数的状态 置“0”，即使RLO又变为“0”， 输出仍保持为“0”；若RLO为 “0”，则操作数的信号状态保持 不变。
位操作类指令
网络1 LD I0.0 S …Q…0.0, 1
网络2 LD I0.1 R Q0.0, 1
使用注意事项
• 1、S/R指令通常成对使用，也可以单独使用或与指令配合使用，对同一元件， 可以多次使用S/R指令；
控制逻辑仿真
首先导出程序，从菜单命令“文件－>导出…”导出后缀为“awl”的文件“电 动机正反转控制.awl”。
程序导出后，打开S7-200仿真程序装入程序，然后开始进行仿真。
导出：导出的程序供给仿真程序或PLC使用。 保存：保存的程序只能给编程软件使用。

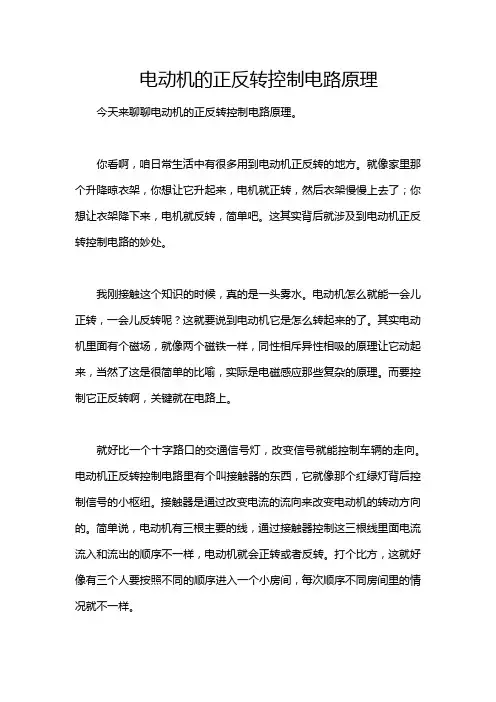

电动机的正反转控制电路原理
电动机的正反转控制电路原理今天来聊聊电动机的正反转控制电路原理。
你看啊，咱日常生活中有很多用到电动机正反转的地方。
就像家里那个升降晾衣架，你想让它升起来，电机就正转，然后衣架慢慢上去了；你想让衣架降下来，电机就反转，简单吧。
这其实背后就涉及到电动机正反转控制电路的妙处。
我刚接触这个知识的时候，真的是一头雾水。
电动机怎么就能一会儿正转，一会儿反转呢？这就要说到电动机它是怎么转起来的了。
其实电动机里面有个磁场，就像两个磁铁一样，同性相斥异性相吸的原理让它动起来，当然了这是很简单的比喻，实际是电磁感应那些复杂的原理。
而要控制它正反转啊，关键就在电路上。
就好比一个十字路口的交通信号灯，改变信号就能控制车辆的走向。
电动机正反转控制电路里有个叫接触器的东西，它就像那个红绿灯背后控制信号的小枢纽。
接触器是通过改变电流的流向来改变电动机的转动方向的。
简单说，电动机有三根主要的线，通过接触器控制这三根线里面电流流入和流出的顺序不一样，电动机就会正转或者反转。
打个比方，这就好像有三个人要按照不同的顺序进入一个小房间，每次顺序不同房间里的情况就不一样。
有意思的是，在这个电路里还必须得考虑一个东西叫做互锁。
为啥呢？你想啊，如果不小心同时让电机又正转又反转那不就乱套了嘛。
就像你在一个十字路口上，要是东西向和南北向同时绿灯，那交通不得瘫痪？互锁就是防止这个电路不小心同时触发正转和反转的指令的一种保护措施，可以通过接触器的辅助触点来实现这个互锁。
实际生活中有太多应用这个原理的地方了。
除了刚才说的升降晾衣架，还有工厂里那些大型的传送带啊。
有时候需要把东西往前送，传送带的电机就正转；如果送错了想要退回来，电机就反转。
不过这里要注意哦，在控制电动机正反转的时候，这个电路一定要连接正确，要是搞混了线，电机可能就不能正常工作，还可能把电机给弄坏了。
说到这里，你可能会问那正反转过程中速度能改变吗？这就是个延伸思考了，可以在这个电路的基础上加上一些调速的元件。

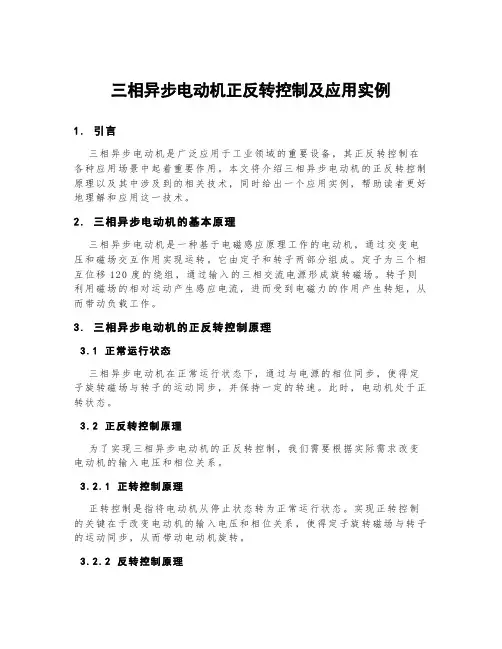

三相异步电动机正反转控制及应用实例
三相异步电动机正反转控制及应用实例1.引言三相异步电动机是广泛应用于工业领域的重要设备，其正反转控制在各种应用场景中起着重要作用。
本文将介绍三相异步电动机的正反转控制原理以及其中涉及到的相关技术，同时给出一个应用实例，帮助读者更好地理解和应用这一技术。
2.三相异步电动机的基本原理三相异步电动机是一种基于电磁感应原理工作的电动机，通过交变电压和磁场交互作用实现运转。
它由定子和转子两部分组成。
定子为三个相互位移120度的绕组，通过输入的三相交流电源形成旋转磁场。
转子则利用磁场的相对运动产生感应电流，进而受到电磁力的作用产生转矩，从而带动负载工作。
3.三相异步电动机的正反转控制原理3.1正常运行状态三相异步电动机在正常运行状态下，通过与电源的相位同步，使得定子旋转磁场与转子的运动同步，并保持一定的转速。
此时，电动机处于正转状态。
3.2正反转控制原理为了实现三相异步电动机的正反转控制，我们需要根据实际需求改变电动机的输入电压和相位关系。
3.2.1正转控制原理正转控制是指将电动机从停止状态转为正常运行状态。
实现正转控制的关键在于改变电动机的输入电压和相位关系，使得定子旋转磁场与转子的运动同步，从而带动电动机旋转。
3.2.2反转控制原理反转控制与正转控制相反，是指将电动机从正常运行状态转为反转状态。
实现反转控制的关键也在于改变电动机的输入电压和相位关系。
3.3正反转控制方法3.3.1定频正反转控制定频正反转控制是一种传统的控制方法，通过改变相应的开关状态来改变电动机的输入电压和相位关系，从而实现正反转控制。
在该方法中，控制单元通过控制电源连接方式来改变电动机的输入电压，并通过控制定时器来改变相位关系。
3.3.2变频正反转控制变频正反转控制是一种现代的控制方法，通过改变电源的频率和相位来改变电动机的输入电压和相位关系，从而实现正反转控制。
在该方法中，控制单元通过控制变频器来改变电源的频率和相位。
4.应用实例在某工厂的生产线上，需要对一个三相异步电动机进行正反转控制。
三相异步电动机正反转控制实验
三相异步电动机正反转控制实验一、实验目的：1．学习和掌握PLC的实际操作和使用方法；2．学习和掌握利用PLC控制三相异步电动机正反转的方法;二、实验内容及步骤：本实验采用PLC对三相异步电动机进行正反转控制 ,其主电路和控制电路接线图分别为图2-1和图2-2 ;图中：正向按钮接PLC的输入口X0,反向按钮接PLC的输入口X1,停止按钮接PLC的输入口X2,KM5为正向接触器,KM6反向接触器;继电器KA5、KA6分别接于PLC的输出口Y33、Y34;其基本工作原理为：合上QF1、QF5, PLC运行;当按下正向按钮,控制程序使Y33有效,继电器KA5线圈得电,其常开触点闭合,接触器KM5的线圈得电,主触头闭合,电动机正转；当按下反向按钮,控制程序使Y34有效,继电器KA6线圈得电,其常开触点闭合,接触器KM6的线圈得电,主触头闭合,电动机反转;实验步骤：1．在断电的情况下,学生按图2-1和图2-2接线为安全起见,控制电路的PLC外围继电器KA5、KA6以及接触器KM5、KM6输出线路已接好；2．在老师检查合格后,接通断路器QF1、QF5 ；3．运行PC机上的工具软件FX-WIN,输入PLC梯形图；4．对梯形图进行编辑﹑指令代码转换等操作并将程序传至PLC；5．运行PLC,操作控制面板上的相应开关及按钮,实现电动机的正反转控制;在PC机上对运行状况进行监控,同时观察继电器KA5、KA6和接触器KM5 、KM6的动作及变化情况,调试并修改程序直至正确；6;记录运行结果 ;图2-1 主控电路图2-2 控制电路接线图三．实验说明及注意事项1．本实验中,继电器KA5、KA6的线圈控制电压为24V DC,其触点5A 220V AC或5A 30V DC；接触器KM5、KM6的线圈控制电压为220V AC,其主触点25A 380V AC;2．三相异步电动机的正、反转控制是通过正、反向接触器KM5、KM6改变定子绕组的相序来实现的;其中一个很重要的问题就是必须保证任何时候、任何条件下正反向接触器KM5、KM6都不能同时接通,否则会造成电源相间瞬时短路;为此,在梯形图中应采用正反转互锁,以保证系统工作安全可靠;3．本实验中,主控电路的电压为380V DC,请注意安全四．实验用仪器工具PC 机 1台PLC 1台编程电缆线1根三相异步电动机 1台断路器QF1、QF5 2个接触器KM5、KM6 2个继电器KA5、KA6 2个按钮 3个实验导线若干五．实验前的准备1．预习实验报告,复习教材的相关章节；2．根据图2-1、图2-2画出梯形图,并写出指令代码;六．实验报告要求画出梯形图,写出指令代码,分析实验结果;七．思考题1．试比较继电器和接触器的结构及工作原理的异同点；2．请说明本实验中继电器的线圈工作电压和接触器的线圈工作电压分别是多少3．试比较可编程控制器的三种输出接口：晶体管输出方式、晶闸管输出方式、继电器输出方式的工作原理异同点；4．能否将接触器KM5,KM6的线圈直接接至PLC的输出端Y33、Y34注：本实验所用的PLC为FX2N-64MT,其输出接口为晶体管型5．。
PLC任务3三相异步电动机正反转控制
12
导线
13
一字形螺丝刀
14
十字形螺丝刀
15
钢丝钳
16
尖嘴钳
17
万用表
100mm Ⅱ号
150mm
MF47
1 5 1 2 3 1
若干 1 1 1 1 1
任务实施
一、I/O分配
输入量
KH
I0.0
SB1 I0.1
SB2 I0.2
SB3 I0.3
输出量 KM1 Q0.0 KM2 Q0.1
任务实施
二、绘制PLC硬件接线图
10
综合
5.不注重工作质量与工作成本；扣2分
能力
安全 文明 生产
1.安全意识差，不安安全生产规程操作；扣10
分
2.劳动保护穿戴不整齐；扣10分
10
3.施工后不清理现场；扣5分
定额 15min，每超时5min
扣5
时间 分
备注
除定额时间外，各项目的最高扣分不应超过配 分数
合计 100
开始时间
结束时 间
实际用 时
0
KH 2
SB3
3
SB2 4 KM1
SB1 5
7 KM2
8
KM2 6
KM1 9
KM1
KM2
任务分析
接触器KM1与KM2不能同时得电，否则三相电源短路。
电路中采用接触器常闭触点串接在对方线圈回路作电气联 锁，使电路工作可靠。在编写梯形图程序时要体现出电气联锁， 由于存在时间差，硬件接线时保留电气联锁也很必要。
FU1 L1
L2 L3
QS
KM1
KM2
KH
U VW
PE
M 3
左
直流电动机正反转控制方法
直流电动机正反转控制方法直流电动机正反转控制方法直流电动机是广泛应用于工业和家庭的电动机之一，可以通过调整不同的控制方法，在不同的应用场景中实现不同的控制目的。
其中，正反转控制是直流电动机应用的常规控制之一，本文将介绍几种常见的直流电动机正反转控制方法。
1. 简单交换极性法这种方法是最简单和常见的正反转控制方法之一。
由于直流电机是由磁阻力和电动势两个构成的，当它的电源极性改变时，磁场和电动势也相应地改变，因此电机的旋转方向也会发生变化。
简单来说，通过交换电动机连接的正负极，可以实现直流电动机的正反转控制。
但是，这种方法在实际工作中的应用范围有限，因为在许多场合下，交换电源极性是不现实的。
2. 手动切换反转器法该方法需要一个手动反转器用于可更改电动机的电源极性。
反转器是一个切换装置，中间位置为关闭状态，向左和向右则分别实现正向和反向，根据需要转动反转器来手动改变电源的极性，从而控制电动机的方向。
该方法比较简单且价格便宜，但只适用于需要低频正反转的场合，而且需要人工操作。
3. 电子反转器法电子反转器是一种电子设备，它可以通过更改电动机的电源极性，实现直流电动机正反转控制。
该方法通常采用大小不同的 MOSFET 晶体管，通过激励电路控制 MOSFET 晶体管从而实现电源极性的更改。
这种方法具有操作灵活、反应迅速、稳定性好等优势，并且可以结合其他电子设备进行远程控制和自动化控制。
4. 程序控制反转器法这种方法通常应用于大型机器和复杂生产线。
它通过对反转器的编程控制实现电动机的正反转控制，相比较手动切换反转器法，节省了操作成本和时间，同时，采用程序控制反转器无需人工参与，提高了自动化程度。
但该方法需要专门的软件和控制程序，因此成本较高。
结论控制直流电机正反转的方法有很多种，不同的方法有不同的优缺点。
选择应该根据工作环境、电机负载的大小和形状、控制要求等多个因素进行综合考虑。
需要根据具体情况选择最适用的方法，以满足生产需求。
电动机正反转控制原理
电动机正反转控制原理电动机是一种将电能转化为机械能的设备，广泛应用于工业生产和日常生活中。
其中，电动机的正反转控制是电动机运行中的基本功能之一。
本文将介绍电动机正反转的控制原理及其实现方法。
一、电动机正反转的基本原理电动机的正反转控制是通过改变电动机的输入电源相序来实现的。
在三相交流电动机中，通过改变三相电源的连接方式，可以使电动机正转或反转。
具体来说，当电源的A、B、C三相连接顺序为ABC时，电动机正转；当连接顺序为ACB时，电动机反转。
二、电动机正反转的实现方法在实际应用中，电动机正反转的控制可以采用多种方法，下面将介绍两种常用的控制方法。
1. 交流接触器控制方法交流接触器是一种常用的电动机控制元件，可以用来实现电动机的正反转控制。
其基本原理是通过控制接触器的线圈通断来改变电动机输入电源的相序，从而实现电动机的正反转。
具体实现步骤如下：1）根据电动机的正反转要求，设置接触器的线圈控制电路。
2）通过控制线圈的通断，使接触器的触点切换连接顺序，进而改变电动机的输入电源相序。
3）通过控制接触器的供电方式，实现电动机的正反转控制。
2. 可编程逻辑控制器（PLC）控制方法PLC是一种常用的工业自动化控制设备，可以用来实现电动机的正反转控制。
其基本原理是通过编程控制PLC的输出信号，改变电动机输入电源的相序，从而实现电动机的正反转。
具体实现步骤如下：1）编写PLC的控制程序，设置输入和输出信号的逻辑关系。
2）通过编程控制PLC的输出信号，改变电动机输入电源的相序。
3）根据电动机的正反转要求，设置PLC的输入信号，实现电动机的正反转控制。
三、电动机正反转控制的应用领域电动机正反转控制广泛应用于各个领域，下面将介绍几个常见的应用场景。
1. 工业生产线在工业生产线中，电动机正反转控制常用于控制输送带的运行方向。
通过控制电动机的正反转，可以调整产品在生产线上的运行方向，实现工件的输送和方向调整。
2. 交通运输在交通运输领域，电动机正反转控制常用于控制电动车辆的行驶方向。
实现电动机正反转的方法
实现电动机正反转的方法电动机正反转是指电动机在工作过程中可以根据需要实现正转和反转两个方向的运动。
这种功能在许多应用中都是非常重要的，比如机械传动、汽车行驶等。
那么，如何实现电动机的正反转呢？一、电动机正反转的原理电动机正反转的实现是通过改变电动机的电流方向来实现的。
电动机是通过电流在导线中产生的磁场与永磁体或电磁体之间的相互作用来实现转动的。
当电流方向改变时，导线中的磁场方向也会改变，从而改变了与之相互作用的磁场方向，从而实现了电动机的正反转。
二、实现电动机正反转的方法1. 使用直流电机直流电机是最常见的一种电动机，它可以通过改变电源的正负极连接来实现正反转。
当电源的正极与直流电机的正极相连时，电流从正极进入直流电机，产生的磁场与永磁体或电磁体之间相互作用，实现正转。
当电源的正极与直流电机的负极相连时，电流从正极退出直流电机，产生的磁场方向相反，实现反转。
2. 使用交流电机交流电机在正反转方面的实现与直流电机有所不同。
交流电机可以通过改变电源的相位来实现正反转。
交流电机的正转方向是由电源相位与电动机的定子磁场相互作用的结果。
当电源的相位与定子磁场方向相同时，电机正转；当电源的相位与定子磁场方向相反时，电机反转。
3. 使用可逆电机控制器可逆电机控制器是一种专门用于控制电动机正反转的设备。
通过可逆电机控制器，可以实现对电动机的正反转控制。
可逆电机控制器一般包括电源开关、电流控制器、电流反转控制器等部分。
通过控制这些部分的工作状态，可以实现对电动机正反转的控制。
4. 使用电机驱动器电机驱动器是一种专门用于驱动电动机的设备，它可以通过改变电流的大小和方向来实现电动机的正反转。
电机驱动器一般包括电源、电流传感器、电流控制器等部分。
通过控制这些部分的工作状态，可以实现对电动机正反转的控制。
三、电动机正反转的应用电动机正反转在许多领域都有广泛的应用。
比如，在机械传动中，电动机的正反转可以实现机械设备的运转和停止；在汽车行驶中，电动机的正反转可以实现汽车的前进和后退。
