半导体物理基础
1.7载流子的统计分布
• 如何确定能带中的载流子浓度：
• 问题一：能带中能容纳载流子的状态数目— —状态密度。（1.7.1） • 问题二：载流子占据这些状态的概率——分 布函数（1.7.2）
30
1.7载流子的统计分布
• 在沿能量变化方向上取ΔE 这一个很小能 量范围（比如0.005000～0.005001eV 这 个范围），那么这个能量间隔范围内又 多少个能级，或者说又多少个原子轨道 （分子轨道）呢？ • 能带是无数个能级“压缩”而成的，而 且能带是量子化的，所以在这个能量范 围必然有一定数量的能级（轨道）存在。
5
1.2 能带
合并为一个能带 出现能级分裂
导带
价带
实际硅晶体原子间距
6
1.2 能带
• • • • • • • 四、简化的能带结构 图1-3 导带：接收被激发的电子（对于半导体） 价带：通常被价电子填满（对于半导体） EC：导带底的能量 EV：价带顶的能量 EG：禁带宽度，是打破共价键所需的最小能 量，是材料特有的重要特性。
19
1.6杂质能级
• 硅的四面体结构， 每个小棒代表了 一个共价键。 • 杂质以替位的方 式掺入硅晶体中。
20
1.6杂质能级
• 1、施主杂质和施主能级（N型半导体） • Ⅴ族杂质元素中最通用的是磷。 • 磷原子在取代原晶体结构中的原子并构 成共价键时，多余的第五个价电子很容 易摆脱磷原子核的束缚而成为自由电子。 这个电子可以进入导带，称为导带电子。 • 如图1.8所示
• 按照能带被电子填充的情况来分析金属、 半导体和绝缘体： • 金属：被电子填充的最高能带是不满的， 而且能带中的电子密度很高，所以金属 有良好的导电性。 • 绝缘体和半导体：在绝对零度时，被电 子占据的最高能带是满的，没有不满的 能带存在。因此不能导电。
禁带、导带、价带

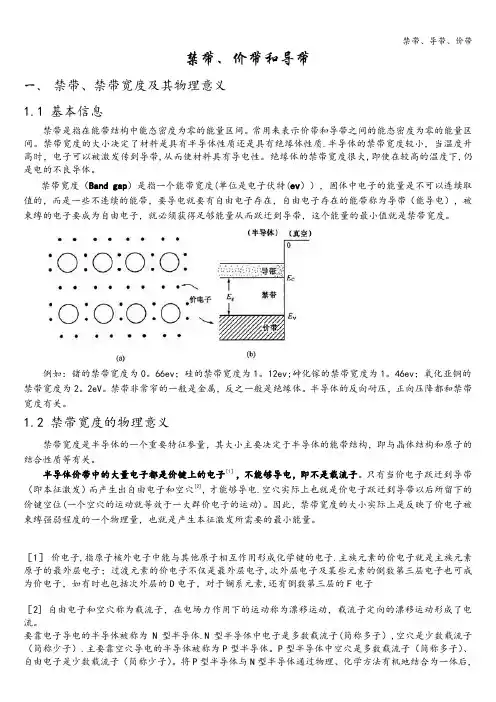

禁带、价带和导带一、禁带、禁带宽度及其物理意义1.1 基本信息禁带是指在能带结构中能态密度为零的能量区间。
常用来表示价带和导带之间的能态密度为零的能量区间。
禁带宽度的大小决定了材料是具有半导体性质还是具有绝缘体性质.半导体的禁带宽度较小，当温度升高时，电子可以被激发传到导带,从而使材料具有导电性。
绝缘体的禁带宽度很大,即使在较高的温度下,仍是电的不良导体。
禁带宽度（Band gap）是指一个能带宽度(单位是电子伏特(ev）），固体中电子的能量是不可以连续取值的，而是一些不连续的能带，要导电就要有自由电子存在，自由电子存在的能带称为导带（能导电），被束缚的电子要成为自由电子，就必须获得足够能量从而跃迁到导带，这个能量的最小值就是禁带宽度。
例如：锗的禁带宽度为0。
66ev；硅的禁带宽度为1。
12ev;砷化镓的禁带宽度为1。
46ev；氧化亚铜的禁带宽度为2。
2eV。
禁带非常窄的一般是金属，反之一般是绝缘体。
半导体的反向耐压，正向压降都和禁带宽度有关。
1.2 禁带宽度的物理意义禁带宽度是半导体的一个重要特征参量，其大小主要决定于半导体的能带结构，即与晶体结构和原子的结合性质等有关。
半导体价带中的大量电子都是价键上的电子[1］，不能够导电，即不是载流子。
只有当价电子跃迁到导带（即本征激发）而产生出自由电子和空穴[2]，才能够导电.空穴实际上也就是价电子跃迁到导带以后所留下的价键空位(一个空穴的运动就等效于一大群价电子的运动)。
因此，禁带宽度的大小实际上是反映了价电子被束缚强弱程度的一个物理量，也就是产生本征激发所需要的最小能量。
［1］价电子,指原子核外电子中能与其他原子相互作用形成化学键的电子.主族元素的价电子就是主族元素原子的最外层电子；过渡元素的价电子不仅是最外层电子,次外层电子及某些元素的倒数第三层电子也可成为价电子，如有时也包括次外层的D电子，对于镧系元素,还有倒数第三层的F电子［2] 自由电子和空穴称为载流子，在电场力作用下的运动称为漂移运动，载流子定向的漂移运动形成了电流。
导带和价带的定义
导带和价带的定义
1.导带的定义
导带是半导体最外面（能量最高）的一个能带，是由许多准连续的能级组成的；是半导体的一种载流子——自由电子（简称为电子）所处的能量范围。
导带中往往只有少量的电子，大多数状态（能级）是空着的，则在外加作用下能够发生状态的改变，故导带中的电子能够导电，即为载流子。
导带底是导带的最低能级，可看成是电子的势能，通常，电子就处于导带底附近；离开导带底的能量高度，则可看成是电子的动能。
当有外场作用到半导体两端时，电子的势能即发生变化，从而在能带图上就表现出导带底发生倾斜；反过来，凡是能带发生倾斜的区域，就必然存在电场（外电场或者内建电场）。
导带底到真空中自由电子能级的间距，称为半导体的亲和能，即是把一个电子载流子从半导体内部拿到真空中去所需要的能量。
这是半导体的一个特征参量。
2.价带的定义
价带或称价电带，通常是指半导体或绝缘体中，在0K时能被电子占满的最高能带。
对半导体而言，此能带中的能级基本上是连续的。
全充满的能带中的电子不能在固体中自由运动。
但若该电子受到光照，它可吸收足够能量而跳入下一个容许的最高能区，从而使价带变成部分充填，此时价带中留下的电子可在固体中自由运动。
价带中电子的自由运动对于与晶体管有关的现象是很重要的。
被价电子占据的允带（低温下通常被价电子占满）。
半导体的能带结构
半导体的能带结构半导体是介于导体和绝缘体之间的一类材料，其最重要的特征是它的电导率随着温度的变化而变化。
半导体的电导率比绝缘体高，但比导体低。
这种特殊的电性质是由半导体中的能带结构所决定的。
半导体的能带结构是指在半导体内部原子的价电子能级和空穴能级之间的分布情况。
半导体中的原子由于空间限制而形成晶格结构，晶格中的原子排列有序，而且具有周期性。
在这个有序的结构中，原子之间的电子能量不完全相同，因此，它们的能级也不同，这就形成了能带结构。
半导体的能带结构是由价带和导带组成的。
价带是指半导体中原子的最外层电子的能级，这些电子处于价态。
导带是指在半导体中具有传导电子能力的能级，这些电子处于导态。
在半导体中，导带和价带之间存在一段能量间隙，即禁带宽度。
禁带宽度是指在半导体中，电子从价带跃迁到导带所需要的最小能量，也称为带隙。
半导体的能带结构不仅决定了半导体的电性质，而且还直接影响着半导体的光学性质。
在半导体中，能带结构和带隙的大小决定了半导体的吸收和发射光谱。
当半导体受到外界光照射时，电子能够从价带跃迁到导带，从而产生电子空穴对。
这种现象被称为光电效应。
在半导体中，光电效应的发生与能带结构和带隙的大小有直接关系。
除了光电效应，半导体的能带结构还影响着半导体的输运性质。
在半导体中，电子和空穴的运动受到晶格缺陷和杂质的影响，从而影响半导体的电导率。
这些晶格缺陷和杂质会影响半导体的禁带宽度和电子迁移率，从而影响半导体的电性质。
半导体的能带结构是半导体材料中最重要的物理特性之一。
它直接决定了半导体的电性质和光学性质，对于半导体器件的设计和制造具有重要意义。
随着半导体技术的发展，对半导体的能带结构的研究也将会越来越深入。
半导体物理第三章半导体中的电子状态
有化运动：2s能级引起“2s”的共有化运动，2p能级引起
“共2有p化”的运动。
2p
• 2s • • •
► 晶体中电子的运动
► 晶体中电子做共有化运动时的能量是怎样的？
a: 考虑一些相同的原子，当它们之间的距离很大时，可以 忽略它们之间的相互作用，每个原子都可以看成孤立的， 它们有完全相同的电子能级。如果把这些原子看成一个 系统，则每一个电子能级都是简并的。(2个原子构成的 系统，为二度简并（不计原子本身的简并时）；N个原 子构成的系统，为N度简并）。
b: 能带的形成：原子相互靠近时，由于之间的相互作用， 使简并解除，原来具有相同能量的能级，分裂成具有不 同能量的一些能级组成的带，称为能带。原子之间的距 离愈小它们之间的相互作用愈强，能带的宽度也愈大。 (图3.2)
• 原子能级和能带之间并不一定都存在一一对应的关系。 当共有化运动很强时，能带可能很宽而发生能带间的重 叠，碳原子组成的金刚石就是属于这种情况。(图3.3)
3：处于低能级的内壳层电子共有化运动弱，所以能级分裂小， 能带较窄；处于高能级的外壳层电子共有化运动强，能级分 裂大，因而能带较宽。
4：每个能带都是共有化电子可能的能量状态，称为允带；各允 带之间有一定的能量间隙，电子能量不可能在这一能量间隙 内，称之为禁带。
5：每个允带包含的能级数一般等于孤立原子相应能级的简并度 （不计自旋简并）× 组成晶体的原子数目。
设一维晶格长为L，
则有：
L
0
(
x
)
2
dx
1
( 归一化）
即：
L
0
2
A dx 1，
取A
1, L
则 ( x )＝
1 exp(ikx) L
固体电子5--能带结构
⎤ ⎥ ⎥⎦
⋅
ΔE
所以，能态密度g(E)为：
∫ N (E) = lim ΔZ = 2V dS
ΔE→0 ΔE (2π )3 ∇k E
<三维情况>
∫ N (E)
=
2S
(2π )2
dl ∇k E
<二维情况>
N(E) = 2L 2
2π dE / dk
<一维情况> 19
例：三维自由电子的能态密度
自由电子的E(k)∼k关系： E(k) = h2k 2 2m
只与k的模有关。
k空间等能面为球面，球面上：
为常数。
∇k E
=
h2k m
∫ ∫ 能态密度： N (E)
=
V
4π
3
dS = V ⋅ m
∇k E 4π 3 h2k
dS
=
Vm
h2π 2
k
=
V
2π
2
⎛⎜ ⎝
2m h2
⎞⎟3/ 2 E1/ 2 ⎠
N(E)和E呈抛物线关系。
20
自由电子和近自由电子
在第一布里渊区内离界面较远处，布洛赫电子的行 为近似于自由电子，在k空间的等能面为球面，近自由 电子与自由电子的能态密度非常相近。
11
能带结构
满带和空带、价带和导带 能带电子的导电性 导体、半导体和绝缘体的能带论解释。 能态密度
12
导体：除去完全充满的一系列能带外，还有部分被电子占据 的能带。后者起导电作用，称为导带。（a) 和（b）
绝缘体：电子恰好填满最低的一系列能带，再高的能带都是空 的。满带不导电。(c)
半导体: 能带结构类似绝缘体，但价带和导带之间的带隙较小， 杂质或者热激发会使导带有少部分电子或者价带缺少电子。（d）
半导体物理1-2章总结
半导体中E(k)与k的关系
01
（能带极值附近）
02
半导体中电子的平均速度
03
（能带极值附近）
04
半导体中电子的加速度
05
（能带极值附近）
06
4.空穴－－－
07
正电荷＋q和正有效质量
08
半导体中的电子运动
09
1.3－1.4节
f
01
a
02
概括了半导体内部势场的作用 a是半导体内部势场和外电场作用的综合效果 直接将外力与电子加速度联系起来
严格周期性重复排列的原子间运动
恒定为零的势场中运动
▲单电子近似：晶体中的某一个电子是在周期性排列且固定不动的原子核的势场 以及其他大量电子的平均势场中运动，这个势场也是周期变化的， 并且它的周期与晶格周期相同。
原子相互接近 形成晶体
共有化运动
▲共有化运动：由于电子壳层的交叠，电子不再完全局限在某一个原子上，可以由一个原子转移到相邻的原子上去，因而，电子将可以在整个晶体中运动 只有外层电子共有化运动最显著
1.2节
能级分裂
能带形成
满带或价带 导带
2.半导体中电子状态和能带
晶体中的电子
VS
自由电子
标志区域
k只能取有限多个分立值
k可取任意的连续值，自由电子可以在整个空间内运动
波矢K
几率不相同，有周期性 周期函数的周期与晶格周期相同
空间各处几率相同
波函数
共有化运动的电子
自由电子
▲导体、绝缘体和半导体的能带
绝缘体 (b) 半导体 (c) 导体
在Ⅱ带带顶附近：
01
即：电子有效质量比空穴有效质量小
02
半导体的能带结构解析
半导体的能带结构解析半导体是一类在电子学中非常重要的材料，其特点是介于导体和绝缘体之间。
半导体的特殊性质源于其能带结构，而能带结构又是半导体材料中电子行为的基础。
本文将对半导体的能带结构进行解析，探讨其在电子学中的应用。
在理解半导体的能带结构之前，我们首先需要了解能带的概念。
能带是指电子能量的分布区域，可以将能量分为禁带和导带两部分。
禁带是指电子无法占据的能量范围，而导带则是允许电子占据的能量范围。
在导带中，电子可以自由地移动，传导电流；而在禁带中，电子没有自由度，无法传导电流。
半导体的能带结构与其晶体结构密切相关。
晶体是由原子或分子周期性排列而成的固体，而半导体材料的晶体结构决定了其能带结构的特性。
常见的半导体材料包括硅和锗，它们的晶体结构属于钻石型晶体结构。
在钻石型结构中，每个原子都与四个相邻原子形成共价键，共享电子。
这种共价键的形成使得半导体材料具有良好的稳定性和可控性。
半导体材料的能带结构可以通过能带图来描述。
能带图是一种将能量和波矢（描述电子动量的物理量）相互关联的图形。
在能带图中，纵轴表示能量，横轴表示波矢。
根据能带图的形状，可以将半导体材料分为导带和价带。
导带是能量较高的能带，其中的电子可以自由地移动。
价带是能量较低的能带，其中的电子处于束缚状态，无法自由移动。
在半导体材料中，导带和价带之间存在一个禁带。
禁带的宽度决定了半导体材料的导电性质。
对于导电性较好的半导体材料，禁带宽度较窄，电子容易从价带跃迁到导带中，从而形成电流。
而对于绝缘体材料，禁带宽度较大，电子无法跃迁到导带中，导致电流极低。
半导体的能带结构对其电子行为产生了重要影响。
在半导体中，电子可以通过吸收或释放能量来跃迁到不同的能带中。
例如，当半导体材料受到光照时，光子的能量可以激发导带中的电子，使其跃迁到导带中，形成电子空穴对。
这种现象称为光电效应，是半导体材料在光电器件中应用的基础。
除了光电效应，半导体的能带结构还决定了其在电子器件中的其他应用。
p型半导体和n型半导体区价带导带
p型半导体和n型半导体区价带导带 1. 半导体的基本概念 半导体，听起来很高大上，但其实它就像一块神奇的豆腐，既可以硬邦邦地保持形状，又能在某些情况下变得柔软。想想我们每天使用的电子产品，比如手机、电脑，这些背后都离不开半导体的“功劳”。它们的秘密武器就是价带和导带。价带就像是家里的储藏室，存放着电子的“食物”；而导带则是通往外界的快车道，电子们在这里自由驰骋。 2. p型半导体和n型半导体 2.1 p型半导体 接下来，咱们聊聊p型半导体。这个名字听起来有点复杂，其实就是通过掺入一些特定的元素，比如硼，来增加“空穴”。这些“空穴”就像是找工作的求职者，它们渴望与电子结合。当一个电子跳到空穴里，哎呀，这简直就像是人才与职位的完美匹配，瞬间提升了电流的流动性。p型半导体的“好人”就是那些“空穴”，它们非常乐于助人，帮助电子流动，使得电流的表现非常出色。 2.2 n型半导体 而n型半导体呢，听起来也不逊色，实际上它就像是一个乐队中的摇滚明星，特别受欢迎。它通过掺入如磷这样的元素，提供额外的电子。这样一来，电子就像是疯狂的摇滚粉丝，迫不及待地想要出场。n型半导体的特点在于，它的电子多得数不胜数，电流的流动就像是开了闸的洪水，势不可挡。想象一下，电子们在导带里狂欢，真是热闹非凡！ 3. 价带与导带的关系 3.1 价带 既然提到价带和导带，不妨深入聊聊它们的关系。价带就像是一个精心策划的聚会，电子们在这里等待着合适的机会。然而，如果环境温度上升，电子们就可能“跃迁”到导带，就像是趁着好天气去海边度假。这种跃迁并不是随便发生的，必须要有足够的能量，就像是出门前得先穿好衣服，否则可就冷着了。 3.2 导带 当电子跳到导带，哇，那可就真是开启了新的世界！导带里的电子拥有更高的能量，可以自由移动，形成电流，带动着各种电子设备运转。就像是赛车手在赛道上飞驰，带着我们的电子产品一路向前。p型和n型半导体就像是电流的两位主角，互相合作，形成了一个完美的电子生态圈。它们在一起，像是老天爷安排的最佳拍档，让我们的电子设备如虎添翼。 4. 总结 所以啊，无论是p型半导体的“空穴”还是n型半导体的“电子”，它们都在默默地为我们的日常生活贡献力量。就像是生活中那些不显眼却必不可少的小人物，没有它们，生活会变得一团糟。明白了这点，我们在使用电子产品时，或许就能多一份理解和感激。让我们一起为这些小小的半导体英雄们点赞吧！
导体、绝缘体和半导体的能带论
导体、绝缘体和半导体的能带论.1. 能带的填充与导电性. ()()E k E k =−K K(1) 22()2k E k m=+K =Δ (2) E 是k 的偶函数，v(k)是k 的奇函数。
在电场下，/dk eE τ=−K K =对满带，k 与-k 的电子数相等，I = 0 。
图1.2. 金属、绝缘体和半导体a) 对Ag ，Au ，Cu 及碱金属， 每原子含一个价电子。
b) 碱土金属，二个价电子，对一维情况能带填满，为绝缘体；三维晶体各方向上带宽不等的能带产生重迭，结果仍然是金属。
c) 对Al ，S ，P 等，p 带半满。
d) 对C ，Si ，Ge 等，半导体。
图2.3. 空穴的慨念在能带中空的轨道常叫空穴。
空穴在外电场和外磁场的作用下就象带正电+e 一样。
我们通过以下五步来说明： 1) k k k =−K K e （3） 对于满带，电子的总波矢为零，0k =∑K，此结果是从布里渊区的几何对称性得到的：即对每一个基本类型的格子，都存在着关于任一格点的反演对称性（）；从而倒格子及布里渊区亦存在着反演对称性。
如果能带中所有的轨道对都被填满，则总波矢为零。
r →−K K r 如果轨道中一个波矢为的电子逸失，则系统的总波矢为-，这也就是空穴的波矢。
结果令人吃惊：电子从e k K e k Ke k K处逸失，于是在色散关系图中（图4）空穴亦处于的位置。
但是空穴真实的波矢e k K k k e k =−K K ，亦即如果空穴中图中的E 点， 则其波矢在图中的G 点。
空穴波矢-e k K加入到光子吸收的选择定则中。
空穴是能带中一个电子逸失后的另一种描述， 我们要么说空穴具有波矢-，要么说一个电子逸失后能带的总波矢为-e k K e k K。
图42) ()()k k e e E k E k =−K K ) (4)令价带带顶的能量值为零。
在此价带中电子逸失的能量越低，则系统的能量越高。
因为从能带中一个低能量的轨道移走一个电子所要做的功比从高能量轨道中移走一个电子的大，所以空穴的能量与逸失电子的能量符号相反。
