一电力系统的组成和输电线路的分类
电力系统PPT课件
迄今为止，虽然人们对电能的存储方式进
行了大量的研究，并在一些新的存储方式上(如超
导储能、燃料电池储能等)取得了某些突破性的进
展，但是仍未能实现经济的、高效率的以及大容量
电能的存储。
.
8
(4)电力系统的区域性特点很强。由于各电力系统 的电源结构与能源资源分布情况和特点有关，而负 荷结构却与工业布局、城市规划、电气化水平等有 关，至于输电线路的电压等级、线路配置等则和电 源与负荷间的距离、负荷的集中程度等有关，因而 各电力系统的组成情况将不尽相同，甚至可能有很
.
11
(4)提高电力系统运行的经济性。
提高电力系统运行经济性的措施有安装大容量发电 机组、降低火力发电厂的煤耗率、充分发挥水力发 电在电力系统中的作用、降低电网损耗等。
.
12
二、电力系统的电压等级
世界上许多国家和有关国际组织都制定有相应的电压 等级标准。该电压等级标准称为电力系统额定电压， 又称作电力网额定电压或线路额定电压。
(1)电力生产密切关系着国民经济各部门和人民生 活。
电能是清洁的能源，具有使用灵活、易于转换， 控制方便等优点，国民经济各部门广泛使用电能 作为生产的动力。随着社会现代化的进展，各部 门中的电气化程度越来越高，因而，电能供给的 中断或不足，不仅会直接影响工业、农业生产， 造成人民生活秩序紊乱，在某些情况下甚至会酿 成极其严重的社会性灾难。
电力系统
电力是现代社会最重要基础能源之一，它 既为现代工业、现代农业、现代科学技术 和现代国防提供必不可少的动力，又与广 大人民群众的生活密切相关，在国民经济 中占有十分重要的地位。本章的主要内容 是介绍电力系统的基本知识，这是从事电 力电缆工作的人员必须具备的。
.

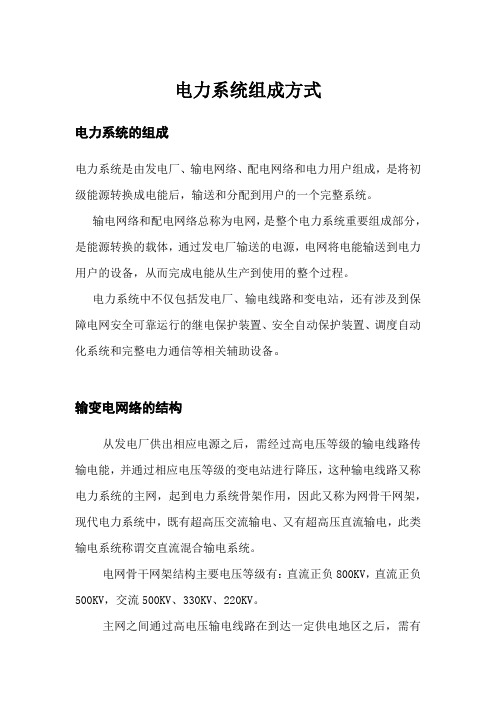

电力系统组成方式
电力系统组成方式电力系统的组成电力系统是由发电厂、输电网络、配电网络和电力用户组成，是将初级能源转换成电能后，输送和分配到用户的一个完整系统。
输电网络和配电网络总称为电网，是整个电力系统重要组成部分，是能源转换的载体，通过发电厂输送的电源，电网将电能输送到电力用户的设备，从而完成电能从生产到使用的整个过程。
电力系统中不仅包括发电厂、输电线路和变电站，还有涉及到保障电网安全可靠运行的继电保护装置、安全自动保护装置、调度自动化系统和完整电力通信等相关辅助设备。
输变电网络的结构从发电厂供出相应电源之后，需经过高电压等级的输电线路传输电能，并通过相应电压等级的变电站进行降压，这种输电线路又称电力系统的主网，起到电力系统骨架作用，因此又称为网骨干网架，现代电力系统中，既有超高压交流输电、又有超高压直流输电，此类输电系统称谓交直流混合输电系统。
电网骨干网架结构主要电压等级有：直流正负800KV，直流正负500KV，交流500KV、330KV、220KV。
主网之间通过高电压输电线路在到达一定供电地区之后，需有各电压等级的变电站将原有的高电压降为低电压，并通过配电网线路输送给用户。
配电网系统配电网电压等级通常有：110KV、35KV、10KV、0.38KV组成。
110和35KV统称高压配电网、10KV称中压配电网、0.38KV称低压配电网；配电网应按地区进行划分，每个配电网地区供电水平并不一样，因此，一个配电网主要担任一个地区供电任务，通常二个不同地区的配电网不直接发生横向联系，若需要进行电源点联络，也应由高一级的电网进行横向联系，这样，假如一个配电网供电地区发生大面积停电事故的情况下，可通过输电网络，由一个供电地区向另外一个地区进行供电。
不同电电压等级的电网纵向联系通过输电网逐级降压形成，不同电压等级的电网要避免形成电磁环网。
有不同电源点通过输电线连接，形成互联电力供应系统，此类输电线路称之联络线。
电力系统和电力网的基本知识(第一章)课件
发电厂的生产过程
比火电厂造价高，但发电成本低30%～50%，且规模越大 越合算。 存在问题：放射性污染。
四、其它新能源发电
1．太阳能发电：太阳光能或太阳热能→电能 太阳能发电系统的组成 太阳能发电的优点 是一种取之不尽、用之不竭的廉价能源。 不需要燃料、生产成本低、不产生污染
葛洲坝水电站 南美伊泰普水电站 长江三峡水电站 广州抽水蓄能电站
7．水力发电的优点 是最干净的能源之一。 是最廉价的能源之一：无需燃料、无环境污染、生产效 率高、发电成本低、运行维护简单。 综合水利工程：可同时解决发电、防洪、灌溉、航运、 水产养殖等问题。
特殊的水电厂：抽水蓄能电厂，起“削峰填谷”作用。
2 2 31 . 5 mm / km 18 . 8 mm / km 通常取 Cu ; Al
电力系统元件参数和等值电路
电抗： 每相导线单位长度的等值电抗为：
sav sav 4 x1 2πf (4.6 lg 0.5 r ) 10 0.1445 lg 0.0157 r r r
效率问题：凝汽式火电厂效率为40%，热电厂为60%~70%。 8．今后火电建设的重点 采用高参数、大容量、高效率的设备。 开发清洁煤燃烧发电、天然气蒸汽联合循环发电。
鼓励热电联产。
加强煤炭基地的矿口电厂建设。
发电厂的生产过程
二、水力发电厂
1．水电厂的能量转换过程：水的位能→机械能→电能。
g1
Pg U
2
10 3
因此， G g1l
Pg 为实测线路单位长度的电晕损耗功率（kW/km）。 式中，
注意：通常由于线路泄漏电流很小，而电晕损耗在设计线路 时已经采取措施加以限制，故在电力网的电气计算中，近似
资料1输电线路概述
输电线路概述7月26日一、输电线路的任务：输电线路的任务就是输送电能，并联接各发电厂、变电所并使之并列运行，实现电力系统联网。
高压输电线路是电力工业的大动脉，是电力系统的重要组成部分。
二、输配电线路分类：输送电能的线路统称为电力线路。
电力线路有输（送）电线路和配电线路之分。
由发电厂向电力负荷中心输送电能的线路及电力系统之间的联络线路称为输（送）电线路，由电力负荷中心向各个电力用户送电的线路称为配电线路。
电力线路按电压等级分为低压、高压、超高压和特高压线路。
电压等级在1KV以下线路是低压线路，1KV及以上是高压线路，330KV 及以上线路为超高压线路，600、750（﹢﹣800）KV以上的是特高压线路。
目前我国配电线路电压等级有10、35、110KV；输电线路的电压等级有35、110、220、330、500、750、1000KV（其中60KV和154KV在新建线路时不在使用）采用超高压输电，可有效地减少电损耗，降低线路单位造价，少占耕地，使线路走廊得到充分利用。
目前国外输电线路已达到1150KV。
宁夏电网目前有输配电线路电压等级为10、35、110、220、330、750、KV其中330、750KV与甘肃联网，直流660KV由银川东向青岛送电，800KV线路正在建设。
宁夏将成为我国主要能源基地，是西电东送的主要组成部分。
三、输电线路的组成部分架空输电线路主要有导线、地线、绝缘子（串）、线路金具、杆塔和拉线、基础及接地装置等部分组成。
1、导线；导线用于传导电流、输送电能、通过绝缘子串悬挂在杆塔上，导线常年在大气中运行，长期受风、冰雪和温度变化影响，承受拉力变化的作用。
同时受到空气中污染物的侵蚀。
因此，导线应具备有良好的导电性能外、还必须有足够的机械强度和及腐蚀性能，并要质轻价廉。
2、地线；地线又称架空地线、悬挂在导线之上，主要作用是防止雷电直击导线，同时在雷击杆塔时起到分流用，对导线起耦合屏蔽作用。
供配电系统基础知识
三相交流电路—教学楼照明系统电路
三相三线制系统 特点：只提供380V一种电压，负载必须对称。
小结
• 用电负荷不同，应采用不同的供电电压和供电方 式。
• 三相对称：相电压相等、线电压相等、工频 （50Hz）。
• 中性线的主要作用是，星形连接时，保证三相负 载不对称时相电压也能保持对称，而起到保护作 用。
• 三相负载对称时，可以采用三相三线制；若三相 负载不对称则一定要加中线，用三相四线制或三 相五线制。
小结
• 相电压：相线与中性线之间的电压。 • 线电压：相线与相线之间的电压。
• 零线与地线的区别：零线：中性点接地 时的中性线，浅蓝色线；地线：接地装 置引出的线，对人身设备起保护作用， 黄绿双色线
三相四线制供电系统
• 相电压：相线与中性线之间的电压。即 U-N、V-N、W-N之间的电压。
• 线电压：相线与相线之间的电压。即UV、V-W、U-W之间的电压。
• 三相对称：相电压相等、线电压相等。
• 中性线的主要作用是，星形连接时，保 证三相负载不对称时相电压也能保持对 称，而起到保护作用。
• 4、特点：三相四线制系统提供 380V/220V两种电压。
• （2）二类负荷：指中断供电将造成较大的政治影 响、较大的经济损失的负荷。——要求尽可能有两 个独立电源供电，若地区供电条件困难，可由一路 6KV以上专用架空线供电。
• （3）三类负荷：不属于一类、二类的负荷。—— 可非连续性供电。
10KV变配电所接线图
（一）三相四线制系统
电源的分类
1、相线（火线）：从绕组首端引出的三根电源线。 即U、V、W。用黄、绿、
供配电系统基础知识
图1 电力的产生及传输分配源自一、电力系统概述1、电力系统：由发电、送电、变电、 配电和用电组成的“整体”。
2024全新电力系统ppt课件
储能装置
根据微电网规模及运行需求，选择适当的储 能技术，如电池储能、飞轮储能等。
负荷监控与保护装置
采用先进的负荷监控技术和保护装置，确保 微电网安全稳定运行。
政策支持与市场前景分析
政策支持
国家出台一系列政策鼓励微电网建设和发展，包括补贴、 税收优惠等。
市场前景
随着可再生能源的快速发展和电力体制改革的深入推进， 微电网市场将迎来广阔的发展空间。特别是在偏远地区、 海岛等场景，微电网具有巨大的应用潜力。
提高供电可靠性
当大电网出现故障时，分布式发电系统可以继续供电，提 高供电可靠性。
降低能源损耗
分布式发电靠近用户侧，能够减少长距离输电带来的能源 损耗。
促进可再生能源利用
分布式发电可以充分利用可再生能源，减少对化石能源的 依赖。
智能电网概念及关键技术
智能电网概念
传感测量技术
通讯技术
信息技术
控制技术
以物理电网为基础，将 现代先进的传感测量技 术、通讯技术、信息技 术、计算机技术和控制 技术与物理电网高度集 成而形成的新型电网。
其他可再生能源
水能、生物质能、地热能等，各具特 色和应用前景。
风能发电技术
通过风力驱动风轮机转动，进而带动 发电机发电，风能是一种永不枯竭的 绿色能源。
分布式发电技术及其优势
分布式发电技术
指在用户现场或靠近用电现场配置较小的发电机组，以满 足特定用户的需求，支持现存配电网的经济运行，或者同 时满足这两个方面的要求。
实现对电网的准确感知 ，为智能电网提供数据 支持。
实现电网各环节之间的 实时、双向、互动通信 ，保证智能电网的高效 运行。
对海量数据进行处理和 分析，提取有价值的信 息，为智能电网的决策 提供支持。
电力系统基础课件_图文
* 53/
2、电力系统无功功率平衡
• 无功平衡： – 无功电源=无功负荷+网络损耗
• 无功功率的平衡原则： – 分层、分区、就地平衡的原则；
* 54/
发电机
3、电力系统中的无功功率电源
同步调相机
* 55/
3、电力系统中的无功功率电源
静电电容器
静止无功补偿器 静止无功发生器
* 29/
骨干电网的接线方式
* 30/
未来中国的骨干电网
* 31/
3、电磁环网问题
（1）什么是电磁环网？ 指不同电压等级运行的线路,通过变压器电磁 回路的联接而构成的环路；
（2）弊端 容易引起系统热稳定、暂态稳定的破坏；潮流 调度分配困难等。
* 32/
4、 关于中性点的运行方式
（1）中性点概念： • 作星型（Y型）连
– 主要考虑因素： 110kV以上电网，绝缘投资与运行 维护费用考虑要接地。 10kV、35kV电网，供电可靠性考 虑不接地。
* 35/
4、关于中性点的运相间电压为线电压，仍能向用户短时供电； （2）中性点对地电压上升为相电压，另外两相对地 电压上升为线电压大小。
记者随即联系了南京市供电部门，电力营销部负责人告诉记者，原因虽 然还没查明，但突发停电已经恢复，应该不会再有这种问题出现了。南京 供电公司周大平书记告诉记者，技术人员在停电一发生就赶往调度中心分 析故障原因，研究相应的对策对策。此次故障可能是不明谐波造成的，由 于电网比较大，网上地铁、商场、钢铁厂等用电大单位很多，任何环节一 旦有冲击造成电压波动，就会导致电网受谐波影响，从而导致电力自动保 护装置启动断电保护措施，避免电网大面积故障。现在各用电单位都已恢 复了供电，城南最长影响时间约5-6分钟，城中约1-2分钟。虽然外地也发 生过此类故障，但南京还是首次出现这种故障。供电部门期待查明原因后 ，找出对策，今后避免再发生此类“休克”故障。供电部门提醒市民，遇 到停电别慌，将电视等电器的电源拔掉，恢复供电后再插插头。快报记者 吴宏 鲍铭东（现代快报）
电力系统的组成及功能;
电力系统的组成及功能;
电力系统是由多个组成部分组成的，它们共同完成将电能从发电厂传输到终端用户的功能。
以下将详细介绍电力系统的组成及其功能。
一、发电厂
发电厂是电力系统的起点，它通过能源转换将非电能转化为电能。
发电厂可以利用多种能源，如化石燃料、水力、风能、太阳能等，将能源转化为机械能或热能，再通过发电机将其转化为电能。
发电厂的主要功能是稳定可靠地供应电力。
二、输电系统
输电系统是连接发电厂和配电系统的桥梁，它主要由输电线路、变电站和变压器组成。
输电线路是将发电厂产生的高压电能传输到各地的关键部件，它们通常由高压输电塔和导线组成。
变电站则起到电能转换和分配的作用，通过变压器将高压电能转换为适合输送的中压或低压电能。
三、配电系统
配电系统是将输电系统输送的电能分配给各个终端用户的系统，它主要由配电变压器、配电线路和配电设备组成。
配电变压器起到将输电系统的中压或低压电能转换为适合用户使用的低压电能的作用。
配电线路则将电能从变压器传输到各个用户，配电设备则起到保护电路和控制电能流动的作用。
四、用电设备
用电设备是电力系统的终端用户，它们包括家庭、企事业单位、工厂等各种场所。
用电设备的功能各不相同，可以是照明设备、电动机、电热器具等。
通过电力系统供电，这些设备可以正常运行，满足人们的生活和工作需求。
以上是电力系统的主要组成及其功能。
电力系统的建立和运行，为人们提供了稳定可靠的电力供应，支撑着现代社会的各个方面。
它的重要性不可忽视，也需要不断发展和改进，以适应未来的需求。
通过电力系统，人类的生活将变得更加便利和舒适。
电力系统构成及能源分类
电力系统构成及能源分类1. 电力系统构成电力系统是由多个相互关联的组件和设备组成的，这些组件和设备协同工作，向用户提供稳定、可靠和安全的电力供应。
一个典型的电力系统包括以下几个主要部分：1.1 发电厂发电厂是电力系统的核心，负责将各种能源转化为电能。
根据能源类型的不同，发电厂可以分为燃煤发电厂、火力发电厂、核能发电厂、水力发电厂、风力发电厂、太阳能发电厂等。
1.2 输变电系统输变电系统负责将发电厂产生的高压交流（AC）或直流（DC）电能传输到各个用户。
它由输电线路、变电站和配电网组成。
•输电线路：用于远距离输送大功率的高压交流或直流电能。
根据导线材料和结构形式的不同，输电线路可以分为架空线路和地下线路。
•变电站：用于将高压交流或直流输送到不同区域，并进行变压、保护、控制等处理。
•配电网：将变电站输出的电能分配到各个用户，包括城市供电网和农村供电网。
1.3 用户用户是电力系统的终端，包括工业、商业和家庭用户。
他们通过电力系统获得所需的电能，用于生产、生活和其他各种用途。
1.4 控制与保护系统控制与保护系统用于监测和控制电力系统的运行状态，确保其稳定、可靠和安全。
它包括自动化控制系统、保护设备、监测仪表等。
2. 能源分类能源是指能够进行有用功的物质或现象。
根据能源来源和转换方式的不同，能源可以分为以下几类：2.1 化石能源化石能源是指经过数百万年形成的矿藏中储存的能量，主要包括煤炭、石油和天然气。
化石能源是目前主要的能源来源之一，但其使用会产生大量二氧化碳等温室气体，对环境造成严重影响。
2.2 核能核能是指核反应中释放出来的巨大能量。
核反应可以通过裂变或聚变两种方式进行。
核能在核电厂中被利用来产生电能，它具有高能量密度和低碳排放的特点，但核废料处理和安全性问题也备受关注。
2.3 可再生能源可再生能源是指可以自然循环中再生的能源，主要包括水力能、风能、太阳能、地热能等。
可再生能源具有取之不尽、用之不竭的特点，并且其使用不会产生或产生较少的温室气体和污染物。
输电线路基础(识图)
电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 输电线路的基本知识 第 1 页 一．电力系统的组成和输电线路的分类 （一）电力系统的组成 电力系统主要由五部分组成，即发电厂的发电机与升压变电所、输电线路、降压变电所、配电系统和用户。 发电厂的发电机发出的电能，经过升压变压器、输电线路送到变电所降压后，送到配电系统，再由配电线路把电能分配到各用户，这样一个整体称为电力系统。电力系统中除发电机和用电设备外的部分，即输变电设备及各种不同电压等级的电力线路所组成部分，称之为电力网。电力系统加上发电厂的动力部分所组成的整体，称之动力系统。 1．发电厂 发电厂的基本任务是把其他形式的能量转变为电能，发电厂按所用能量，可分为水力发电、火力发电和原子能发电，另外还有太阳能、风力、地热、潮汐和沼气等发电。目前，我国已形成的大型电力系统中，主要以火力发电为主。发电厂的主要设备有发电机、汽轮机、水轮机和锅炉等。 2．变电所 变电所（站）是转换和分配电能的场所，发电厂发出的电能通过升压变电所升压后由输电线路输出，降压变电所（站）则将线路输送来的电能降压后分配至配电系统。变电所（站）主要由升（降）压变压器、断路器、互感器及二次设备构成。 3．输电线路 输电线路是电力网的重要组成部分，线路三相导线分别与两端变压器的三个绕组连接。因此，输电线是以三相交流输电，每相导线分别用字母U、V、W表示（或以黄绿红三种颜色表示）。线路每三相称为一回路或单回路，由电源向电力负荷中心输送电能的线路称为输电线路。为减少电能在输送过程中的损耗，根据输送距离和输送容量的大小，输电线路采用各种不同的电压等级。目前我国输电线路采用的电压等级有35、60、110、220、330、500、750kV。在我国，通常称35～220kV的线路为高压输电线路，330～750kV的线路为超高压输电线路，1000kV及以上电压等级的线路为特高压输电线路。此外，担负分配电能任务的线路，称为配电线路。我国配电线路的电压等级有：380/220V、6kV和10kV，其中把1kV以下的线路称为低压配电线路，1～10kV线路称为高压配电线路。 4．配电系统 配电系统一般分为高压配电网和低压配电网，高压配电网的电压一般为6～35kV，有些大城市已发展到110kV或220kV，低压配电网的电压为380V和220V的三相四线制。 5．用户 用户是指在供电部门管辖范围内的工业企业，它包括属用户所有的变电所、线路和各种用电设备。 （二）输电线路的分类 1．输电线路按结构分类 输电线路可分为电缆线路和架空线路。架空输电线路和电缆线路相比，具有投资省、易于发现故障、便于维修等特点，故远距离输电线路多采用架空输电线路。本书只介绍高压架空输电线路的基础知识。 一般来说，线路输送容量越大，输送距离越远，要求输电电压就越高。输电线路的输送容量和线路电压的平方成正比。下表列出了输电线路的电压、输送容量和输送距离的关系。 线路电压（kV） 输送容量（MVA） 输送距离（km） 线路电压（kV） 输送容量（MVA） 输送距离（km） 35 2～10 20～50 330 200～800 200～600 110 10～50 50～150 500 1000～1500 150～850 第一章 输电线路的基本知识 第 2 页 220 110～500 100～300 750 2000～2500 500～1000 2．输电线路按电流性质分类 架空输电线路又可分为交流和直流输电。目前，电力系统绝大多数采用三相交流输电，随着交流输电容量的增大、线路距离的增长以及电网的复杂化，系统稳定性问题日益突出。另一方面，高电压远距离输电线路感抗、容抗所引起的电压变化，需要装设大量的补偿设备，以解决无功补偿、稳定性、操作过电压等一系列问题。这就使得操作运行复杂化，投资增大。高压远距离直流输电与之相比有着显著的优点，现在世界上已有许多条高压直流输电线路在运行。我国已有±500kV直流输电线路在运行。 （1）直流输电的基本原理。包括直流线路和两个换流站。两个换流站的直流端，分别接在直流线路的两端，交流端分别连接两个交流系统。换流站装有换流器，它的功用是实现交流电和直流电之间的变换。 （2）直流输电的优点。一般认为直流输电与交流输电相比的优点是：架空线路或电缆线路的建设费用较低，没有稳定性问题，对长距离输电有利，可将非同期或异周波的电网联系起来，不增大电力系统的短路容量。输送功率相同时，线路造价低，线损较小，运行费用较低。两端交流电力系统不需要同步运行，输电距离不受电力系统同步稳定性的限制。线路的电流、功率易于调节、控制。 （3）高压直流输电的主要用途：适用于远距离大功率输电；适用于海底电缆输电；可进行不同额定频率或相同额定频率非同步运行的交流系统之间的联络；用地下电缆向用电密度高的城市供电。 直流输电的经济长度与两端换流设备的造价有关。随着晶闸管换流技术的发展，使直流终端设备与线路造价之比不断下降。美国西屋公司最近声称，直流输电的经济长度是500～600kV以上。 我国水利资源主要在西南部，但用电负荷较多的是东南沿海地区，输电距离都在1000kV以上，特别是三峡的开发建设，更体现了远距离高压直流输电的明显优越性。我国目前建设的第一条葛洲坝－上海超高压直流输电线路的情况是：电压等级为±500kV，导线为4×LGJQ－300型，输送容量为120×104kV，线路长度为1080km。 二．架空输电线路的结构及各元件的作用和类型 （一）架空输电线路的结构 为保证输电线路带电导线与地面之间保持一定距离，必须用杆塔来支撑导线。相邻两基杆塔中心线之间的水平距离l称为档距，相邻两基承力杆塔之间的几个档距组成一个耐张段，该耐张段由4个档距组成。如果耐张段中只有一个档距则称为孤立档。一条输电线路总是由多个耐张段组成的，其中包括孤立档。 （二）架空输电线路各元件的作用和类型 架空输电线路的组成元件主要有导线、避雷线、金具、绝缘子、杆塔、拉线和基础。 它们的作用和类型分述如下。 1．导线 导线用来传输电流、输送电能。一般输电线路每相采用单根导线，对于超高压大容量输电线路，为了减小电晕以降低电能损耗，并减小对无线电、电视等讯号的干扰，多采用相分裂导线，即每相采用两根、三根、四根或更多根导线。我国第一条330kV刘家峡水电站－天水－关中超高压输电线路采用了双分裂导线，而目前我国在500kV输电线路中推荐采用四分裂导线，亦有六分裂导线。我国第一条750kV青海官亭－甘肃兰州东的超高压输电线路采用的是六分裂导线。 架空导线和避雷线通常用铝、铝合金、铜和钢材料做成，它们具有导电率高、耐热性能好、机械强度高，耐振、耐腐蚀性能强、质量轻等特点，常见的导线种类、用途及第一章 输电线路的基本知识 第 3 页 选用原则见下表。 导线种类、用途及选用原则 导线类型 品种 型号 用途及选用原则
硬铝线 铝绞线 LJ 对35kV架空线路铝绞线截面不得小于35mm2，对35kV以下线路不小于25mm2。
钢芯铝绞线 钢芯铝绞线 LGJ Al/Ag>4.5钢芯铝绞线用于一般地区，Al/Ag≤4.5钢芯铝绞线用于重冰区或大跨越地段。
铝合金绞线 铝合金单线 铝合金绞线 LH LHAJ LHBJ 抗拉强度高，可减少弧垂，降低线路造价，单股线在线路上不许使用。 钢芯铝合金绞线 钢芯铝合金绞线 LHAGJ LHBGJ 抗拉强度高，用于超高压线路及大跨越地段。
防腐型钢芯 铝绞线和钢芯 铝合金绞线 轻防腐 中防腐 LGJF LHAGJF1 LHBGJF1 LHAGJF2 LHBGJF1 用于沿海及有腐蚀性气体的地区。
铝包钢绞线 铝包钢绞线 GLJ 线路的大跨越及地线通信使用。 压缩型 （光体） 钢芯铝绞线 压缩型 LGJY
Al/Ag>4.5适用于农村、山区小档距及具有一定拉力强度的线路，Al/Ag≤
4.5适用于农村、山区大档距拉力强度较大的线路。 与普通钢芯铝绞线比较，同截面时强度高，同强度时外径小，空气动力系数低，故承受风压荷载、冰雪荷载较小。
硬铜线 硬圆铜单线 硬铜绞线 TY TJ 铜导线在一般情况下不推荐使用。必须使用铜线时，导线最小截面规定如下：35kV以上线路不许使用单股线；绞线截面不小于25mm2；10kV及以上线路单股线截面不小于16mm2，绞线截面不小于16mm2。
镀锌钢线 镀锌铁单线 GY 一般均作架空避雷线使用。用作导线时，35kV以上架空线路不许使用单股线，绞线截面不小于16mm2。 10kV以下线路单线直径不小于3.5mm，绞线截面不小于10mm2，大跨越段可采用高强度镀锌钢绞线做芯线或导线，但做导线时应有较高的电阻率。 镀锌铝绞线 GJ
架空输电线用的电线，一般采用以单根金属线为中心，将数根乃至数十根导线绕制而成的绞线。目前采用的电线多为两种以上不同金属材料制成的绞线。 现在的输电线路多采用中心为机械强度高的钢线，周围是电导率较高的硬铝绞线的钢芯铝绞线。钢芯铝绞线比铜线电导率略小，但具有机械强度高、质量轻、价格便宜等特点，特别适用于高压输电线。钢芯铝绞线由于其抗拉强度大、弧垂小，所以可以使档距放大。 钢芯铝绞线按其铝、钢截面比的不同，分成正常型、加强型和轻型三种。在高压输电线路中，采用正常型较多。在超高压线路中采用轻型较多。在机械强度高的地区，如大跨越、重冰区等，采用加强型的较多。至于采用哪种类型导线，应通过技术经济论证后确定。国标中，钢芯铝绞线的标号是由汉语拼音字母和阿拉伯数字组成。例如：LGJ型，表示正常型钢芯铝绞线；LGJJ型，表示加强型钢芯铝绞线；LGJQ型，表示轻型钢芯铝绞线。欧美国家是用ACSR表示钢芯铝绞线。 铝合金线比纯铝线有更高的机械强度，大致与钢芯铝绞线强度相当，但重量比钢芯铝绞线轻，因而弧垂减小，档距可放大，可使杆塔基数减少或降低高度，但导电性能比铝线稍差。因此，铝合金线有一定的优越性，但目前在生产尚有一定困难，故我国只在
