数控机床编程基础知.

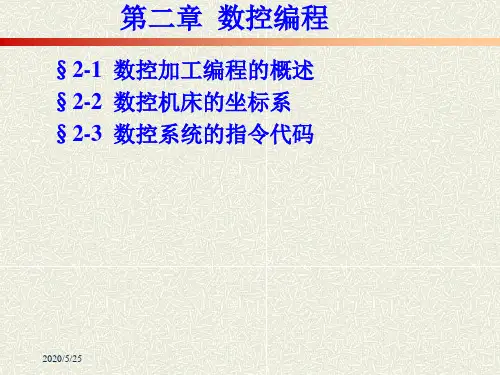

第二章数控加工编程的基础知识
§2-3 数控系统的指令代码
1. 坐标系有关指令（G90、G91、G92）
G90: 绝对坐标指令，编程尺寸按工件坐标系 中的坐标给 定。
G91: 相对坐标指令，编程尺寸相对加工起点给定。
G92: 工件坐标系设定指令，以刀位点为参考点进 行设定。
2020/5/25
2020/5/25
位，若按通常的方法编程，则有一定量的连续程序段 在几处完全重复的出现，则可以将这些重复的程序串 ，单独地担出来按一定格式做成子程序，程序中子程 序以处的部分便称为主程序。
子程序可以被多次重复调用。而且有些数控系统中 可以进行子程序的“多层嵌套”，子程序可以调用其 它子程序，从而可以大大地简化编程工作，缩短程序 长度，节约程序存贮器的容量。
2020/5/25
1）对于工件旋转的机床（如车床、磨床等），X坐标是 工件的径向且平行于横向拖板，刀具远离回转中心是 正向；
2020/5/25
图2-2 卧式数控车床
§2-2 数控机床的坐标系
2）对于刀具旋转的机床 （如铣、钻、镗床）
① 当Z轴水平 时，沿刀具主轴 向工件看，X轴 的正方向指向右 边。
2020/5/25
§2-3 数控系统的指令代码
指令字在程序段中的顺序没有严格的规定，即可以任 意顺序的书写 。
不需要的指令字或者与上段相同的续效代码可以省略 不写。
因此，这种格式具有程序简单、可读性强，易于检查 等优点。
2020/5/25
§2-3 数控系统的指令代码
●主程序和子程序 有时被加工零件上，有多个形状和尺寸都相同的部
2020/5/25
§2-2 数控机床的坐标系
二.数控机床的两种坐标系
机床坐标系与工件坐标系 编程总是基于某一坐标系统的，因此，弄清楚
第二章_数控加工编程基础
2.2 编程的基础知识
2.辅助功能M代码 M指令构成：
地址码M后跟2位数字组成，从M00-M99共100种。
(1) M00—程序停止。
(2) M01—计划（任选）停止。 程序运行前，在操作面板上按下“任选停止” 键时，
才执行M01指令，主轴停转、进给停止、冷却液关 断、程序停止执行。若“任选停止”处于无效状态 时，M01指令不起作用。利用启动按钮才能再次自 动运转，继续执行下一个程序段。
零件图纸
图纸工艺分析 确定工艺过程
数值计算
修
编写程序
改
制备控制介质
校验和试切 错误
4、制备控制介质
将程序单上的内容，经转 换记录在控制介质上，作为 数控系统的输入信息。 注意：若程序较简单，也可 直接通过键盘输入。
零件图纸
图纸工艺分析 确定工艺过程
数值计算
修
编写程序
改
制备控制介质
校验和试切 错误
5、程序的校验和试切
轴转动的圆进给坐标轴分别 用A、B、C表示。
坐标轴正向：由右手螺旋 法则而定。
右手直角笛卡尔坐标系
数控机2.床2的进编给程运动的是基相对础运动知。Y识
具体规定：
①坐标系是假定工件 不动，刀具相对于 工件做进给运动的 坐标系。
+B
X、Y、Z
Y
+A X
Z +C
②以增大工件与刀具
之间距离的方向为 坐标轴的正方向。 Z
a. 在刀具旋转的机床上（铣床、钻床、镗床）
Z轴水平时（卧式），则从刀具(主轴)向工件看时， X坐标的正方向指向右边。
＋X
Z轴垂直时（立式），对单立柱机床，面向刀具主轴 向立柱看时， X轴的正方向指向右边
数控车基础知识培训内容
数控车基础知识培训内容
数控车床是一种利用数字化信息控制机床运动和加工过程的自动化设备，广泛应用于机械加工领域。
以下是数控车基础知识培训的主要内容：
数控车床概述
- 数控车床的定义与分类
- 数控车床的发展历程
- 数控车床在现代制造业中的重要性
数控车床的组成
- 机械结构：床身、主轴箱、尾座、刀架等
- 电气系统：数控单元、伺服系统、传感器等
- 控制系统：数控编程语言、操作面板、显示装置等
数控编程基础
- 编程语言：G代码与M代码的基本概念
- 程序结构：程序号、程序段、程序结束等
- 坐标系统：绝对坐标与增量坐标
- 基本编程指令：直线、圆弧、刀具补偿等
数控车床的操作流程
- 安全操作规程
- 机床的启动与关闭
- 工件的装夹与定位
- 刀具的选择与安装
- 数控程序的输入与校验
数控车床的维护与故障排除
- 日常维护：清洁、润滑、检查
- 常见故障的诊断与处理方法
- 紧急情况下的操作与安全措施
数控车床的应用实例
- 典型零件的数控加工工艺分析
- 数控车床加工过程中的参数设置
- 高效加工技巧与工艺优化
数控技术的最新发展
- 高速加工技术
- 智能化数控系统
- 精密加工技术
培训总结
- 重点知识回顾
- 常见问题解答
- 培训效果评估
通过本次培训，参与者将能够对数控车床有一个全面的认识，掌握数控编程的基本技能，了解数控车床的操作流程和维护知识，为今后在数控加工领域的工作打下坚实的基础。
数控车床编程操作【全】
#§1-1 数控入门知识随着科学技术和社会生产和迅速发展，机械产品日趋复杂，对机械产品和质量和生产率的要求越来越高.在航天、造船、军工和计算机等工业中，零件精度高、形状复杂、批量小、经常改动、加工困难，生产效率低、劳动强度大,质量难以保证。
机械加工工艺过程自动化是适应上述发展特点的最重要手段.为了解决上述问题，一种灵活、通用、高精度、高效率的“柔性”自动化生产设备-—-——-数控机床在这种情况下应运而生。
目前数控技术已做逐步普及，数控机床在工业生产中得到了广泛应用，已成为机床自动化的一个重要发展方向.1—1—1数控定义数控即数字控制（Numerical Control)，是数字程序控制的简称。
数控车床由数字程序控制车床简称；CNC表示计算机数控车床。
数控机床加工原理是把刀具与工件的运动坐标分成最小的单位量即最小位移量，由数控系统根据工件的要求，向各坐标轴发出指令脉冲，使各坐标移动若干个最小位移量，从而实现刀具与工件的相对运动,以完成零件的加工.数控的实质是通过特定处理方式下的数字信息（不连续变化的数字量）去自动控制机械装置进行动作，它与通过连续变化的模拟量进行的程序控制（即顺序控制），有着截然不同性质.由于数控中的控制信息是数字化信息，而处理这些信息离不开计算机，因此将通过计算机进行控制的技术通称为数控技术，简称数控。
这里所讲的数控，特指用于机床加工的数控（即机床数控)。
1—1-2 机床数控与数控机床机床数控是指通过加工程序编制工作，将其控制指令以数字信号的方式记录在信息介质上，经输入计算机处理后，对机床各种动作的顺序、位移量和速度实现自动控制的一门技术。
数控机床则是一种通过数字信息控制按给定的运动规律,进行自动加工的机电一体化新型加工装备。
§1—2 数控机床的用途分类1—2—1 数控车床的用途数控车床与卧式车床一样，也是用来加工轴类或盘类的回转体零件。
但是由于数控车床是自动完成内外圆柱面、圆锥面、圆弧面、端面、螺纹等工序的切削加工，所以数控车床特别适合加工形状复杂的轴类或盘类零件。
数控镗床编程及加工工艺控制
数控镗床编程及加工工艺控制数控镗床是一种高精度、高效率的机床，广泛应用于制造业中。
今天，我们将介绍数控镗床编程及加工工艺控制方面的知识。
一、数控镗床编程基础知识1.数控编程语言数控编程语言一般分为ISO编程语言、EIA编程语言和ANSI 编程语言三种。
其中ISO编程语言多用于欧洲和印度，在中国使用的比较少；EIA编程语言是美国制定的标准，目前在中国市场上使用的比较普遍；ANSI编程语言是美国和欧洲广泛使用的数控编程语言。
2.数控编程代码格式数控编程代码一般由四部分组成：程序号、N代码、G代码和M代码。
程序号是一组唯一的数字，用于将程序编号；N代码通常用于描述程序的注释信息；G代码是定义加工功能的指令；M 代码则是设置辅助功能的指令。
3.数控编程指令在数控编程中，通常会使用以下指令：（1）加工指令（G代码）：包括直线插补指令、圆弧插补指令、钻孔指令、镗孔指令等。
（2）刀具半径补偿指令（D代码）：因为刀具半径存在偏差，因此需要进行补偿，在加工时使用D代码目标半径，表示需要把刀具半径向外偏移的距离。
（3）切削进给指令（F代码）：指定切削进给速度的加工指令。
（4）工作坐标系偏移指令（G92代码）：通常用于镗孔，以方便精确控制加工位置。
二、数控镗床加工工艺控制1.数控镗床加工工艺流程（1）加工准备：确定加工件的型号和规格，确定加工精度要求，检查设备的加工工艺准备情况。
（2）接工件：将工件装入夹具，然后使用G代码操作机床，以将夹具定位在机床工作区域内。
（3）加工程序编写：根据加工件的图纸，编写相应的加工程序。
（4）机床加工：通过数控编程控制机床完成加工工艺。
（5）加工质量检查：对加工后的产品进行质量检查，如包括精度、外观等质量因素在内。
2.加工工艺控制技术数控镗床加工工艺控制的主要技术包括以下几种：（1）加工速度控制：控制加工速度，保证加工精度。
（2）控制加工深度：根据加工件的要求，控制加工深度。
（3）切削力控制：根据加工对象的材料和硬度，控制切削力大小，通过更换切削刀具、改变切削角度等方式控制切削力。
数控机床编程入门教程
数控机床编程入门教程第一章：数控机床编程基础在现代制造业中，数控机床编程是一项至关重要的技能。
数控（Numerical Control）机床是利用数字控制系统控制工作台移动和工具加工物料的机床。
通过编写数控程序，我们可以实现自动化加工，提高生产效率和产品质量。
1.1 什么是数控机床数控机床是一种能够根据预先输入的数控程序自动控制加工过程的机床。
它具有高精度、高效率、灵活性等特点，广泛应用于金属加工、木工加工等领域。
1.2 数控编程的优势与传统手动编程相比，数控编程具有以下优势： - 自动化程度高，减少人工干预； - 生产效率高，节约时间和成本； - 加工精度高，提高产品质量。
第二章：数控编程语言介绍数控编程语言是用来编写数控程序的特定语言。
常见的数控编程语言有G代码和M代码。
2.1 G代码G代码是数控机床最基本的指令代码，用于控制加工工具的运动和加工路径。
例如，G00表示快速移动，G01表示直线插补。
2.2 M代码M代码是数控机床的辅助功能指令代码，用于控制机床的辅助功能，如冷却、换刀等。
例如，M03表示主轴正转，M05表示主轴停止。
第三章：数控编程实例分析在本章节中，我们将介绍一个简单的数控编程实例，以帮助读者更好地理解数控编程的基本概念和操作步骤。
示例代码：N10 G21 G17 G40 G49 G80N20 G90N30 T01 M06N40 G00 X0 Y0N50 S1000 M03N60 G43 H01 Z50N70 G01 Z-10 F200N80 X50 Y50N90 X0 Y0N100 G00 Z50N110 M05 M30结语通过本教程，希望读者能够初步了解数控机床编程的基本知识，掌握数控编程的基本原理和操作步骤。
数控机床编程是一个需要不断学习和实践的技能，希木读者在实践中能够不断提升自己的编程水平，为现代制造业的发展贡献自己的力量。
数控机床编程基础知识讲解
第2章 数控机床编程基础
2.1 数控编程的基本概念
2.1.1 编程过程与方法
1． 编程过程
Evaluation only. eated w数ith控A机s床po是s按e.照Sl事id先es编fo制r好.N的E数T控3程.5序C自li动en地t 对Pr工of件ile进5行.2.0
确性来检验程序。在具Ev有a图lu形at模io拟n 显on示ly功. 能的数控机床上可通 eate过d 显w示ith走A刀s轨po迹s或e.S模l拟id刀es具fo对r工.N件E的T切3削.5过C程li，en对t 程Pr序o进fil行e 检5.2.0
第2章 数控机床编程基础
第2章 数控机床编程基础
2.1 数控编程的基本概念
2.2E常v用al功ua能ti指on令o及nl编y.程方法 eated withCAosppyorsige.h2St.l32id数0e0控s4加f-o2工r0.1工N1艺EA设Tsp计3o.5seCPliteynLt tPdr.ofile 5.2.0
性能、数控系统所具备的功能及编程指令格式等。编制程序时，
需要先对零件图样规定的技术特性、几何形状、尺寸及工艺要
求进行分析，确定加工方法和加工路线，再进行数值计算，以
获得刀具中心运动轨迹的位置数据。然后，按数控机床规定采
用的代码和程序格式E，va将lu工at件io的n尺on寸ly、. 刀具运动中心轨迹、 eate位d移w量it、h A切sp削o参se数.S(l主id轴es转f速or、.N切E削T进3给.5量C、lie背nt吃P刀ro量fi等le)5以.2.0
工过程见图2－1。
第2章 数控机床编程基础
Evaluation only. eated with Aspose.Slides for .NET 3.5 Client Profile 5.2.0
数控基础知识点总结
数控基础知识点总结一、数控系统的组成1.数控系统的组成结构数控系统由数控硬件和数控软件两部分组成。
数控硬件包括数控设备、传感器、执行机构等。
数控软件包括数控编程软件、数控仿真软件、数控加工监控软件等。
数控硬件和软件之间通过接口进行通信和数据交换。
2.数控系统的工作原理数控系统通过接收外部输入的指令，经过处理和计算，控制机床实现工件的加工。
数控系统可以实现自动化生产，大大提高生产效率。
二、数控编程基础1. 数控编程语言数控编程语言是数控系统能够识别和处理的特定语言。
常见的数控编程语言包括G代码、M代码、X、Y、Z轴的坐标指令等。
2. 数控编程的基本原则数控编程的基本原则包括准确、简洁、清晰、规范。
数控编程应该准确反映工件的几何形状和加工要求，同时尽可能简洁清晰，便于后续的修改和维护。
三、常见数控加工工艺1.数控车床加工数控车床是一种利用工件旋转和刀具直线运动的数控机床。
数控车床广泛应用于车削、镗孔、攻丝等加工工艺中。
2.数控铣床加工数控铣床是一种利用刀具旋转和工件直线运动的数控机床。
数控铣床广泛应用于平面、曲面、凸轮等复杂工件的加工。
3.数控磨床加工数控磨床是一种利用磨料切削工件的数控机床。
数控磨床广泛应用于高精度、高表面光洁度要求的工件加工。
4.数控电火花加工数控电火花加工是一种利用电火花放电去除工件材料的加工方法。
数控电火花加工适用于超硬材料、复杂曲面等加工。
四、数控机床的基本原理1.数控机床的运动控制数控机床的运动控制包括轴线性插补、圆弧插补、螺旋线插补等。
通过数控系统计算，控制各个轴向的运动，实现工件的加工。
2.数控机床的加工功能数控机床的加工功能包括车削、铣削、磨削、切割等。
数控机床可以通过不同的刀具、工艺参数实现各种不同形式的加工。
3.数控机床的自动化程度数控机床实现自动化生产的程度取决于数控系统的功能。
高级数控机床具有自动换刀、自动测量、自动校正等功能。
五、数控技术的发展趋势1.智能化随着人工智能、大数据等技术的发展，数控技术将更加智能化，能够自动学习和调整加工参数，实现更高效、更稳定的加工。
cnc编程入门知识
CNC编程入门知识在制造业中，计算机数控（CNC）编程是一项至关重要的技能。
通过CNC编程，我们可以控制加工设备进行各种复杂的加工操作，实现精确、高效的生产过程。
本文将介绍CNC编程的入门知识，帮助初学者快速上手。
什么是CNC编程计算机数控编程是一种通过预先设定加工路径和工艺参数来控制机床进行加工的技术。
通过CNC编程，我们可以利用计算机控制机床进行钻孔、铣削、切割等各种加工操作，从而实现工件的制造。
CNC编程的基本原理CNC编程的基本原理是通过编写一系列指令，告诉CNC机床如何移动、旋转和加工工件。
这些指令通常是基于特定的编程语言，如G代码和M代码。
G代码用于定义加工路径和移动方式，而M代码用于控制机床的辅助功能，如冷却系统和夹紧装置。
CNC编程的基本元素在学习CNC编程时，需要了解以下几个基本元素：1. 坐标系CNC机床通常有三个坐标轴（X、Y、Z轴），用来描述工件在空间中的位置。
编程时需要指定加工路径和工艺参数在这些坐标轴上的数值。
2. G代码G代码是CNC编程语言中的一种，用于定义不同的加工路径和移动方式。
比如，G00表示快速移动，G01表示直线插补，G02和G03表示圆弧插补等。
3. M代码M代码用于控制机床的辅助功能。
比如，M06表示刀具换位，M08表示冷却系统开启，M09表示冷却系统关闭等。
4. 工件坐标系和机床坐标系工件坐标系是指工件自身的坐标系，而机床坐标系是指机床上的坐标系。
在编程时，需要将工件坐标系和机床坐标系进行匹配，确保加工路径正确。
CNC编程的步骤学习CNC编程的步骤如下：1.设计工件：首先需要根据工件的要求和图纸设计好加工路径和工艺参数。
2.编写程序：根据设计好的加工路径和工艺参数，编写相应的CNC程序。
3.转换程序：将编写好的CNC程序转换成机床上可以识别的代码格式。
4.装夹工件：将工件固定在机床上，并调整工件坐标系和机床坐标系的匹配。
5.调试程序：在加工之前，通过手动模式或仿真模式验证程序的准确性和安全性。
数控编程入门知识知识要点详解
数控编程入门知识知识要点详解数控编程是现代机械加工技术中的重要组成部分，它将计算机技术与机械加工相结合，提高了生产效率和加工精度。
对于初学者来说，了解数控编程的基本知识和要点是至关重要的。
本文将详细介绍数控编程的入门知识，帮助读者快速掌握数控编程的基本要点。
一、数控编程概述数控编程是指将机械加工工艺过程转化为计算机可以理解和执行的指令，以控制机床在加工过程中的运动、速度和刀具路径等参数。
数控编程主要包括编程语言、指令格式和数控代码等方面。
1.1 编程语言数控编程语言是一种特殊的编程语言，用于描述工件的形状、尺寸和加工过程等信息。
常见的数控编程语言包括G代码和M代码。
G代码用于控制机床的加工动作，例如控制刀具的直线运动、圆弧插补运动等。
G代码通常以字母G开头，后面跟着一串数字和字母组合，代表不同的加工动作。
M代码用于控制机床的辅助功能，例如打开、关闭冷却液、换刀等。
M代码通常以字母M开头，后面也跟着一串数字和字母组合，代表不同的辅助功能。
1.2 指令格式数控编程中的指令格式可以分为若干部分，包括坐标系设置、刀具半径补偿、切削参数、刀具路径等。
不同的机床和加工过程，其指令格式可能有所不同。
1.3 数控代码数控代码是数控编程的最终表达形式，它是编程语言和指令格式的结合体。
数控代码以文本的形式表示，可以通过计算机软件进行编写和修改。
数控代码是机床执行的指令，决定了机床的运动轨迹和工件的加工结果。
二、数控编程要点了解数控编程的基本概念后，下面将介绍一些入门要点，帮助初学者快速掌握数控编程技巧。
2.1 了解机床坐标系机床坐标系是数控编程的基础，它是用来描述工件在机床上相对位置的坐标系。
常见的机床坐标系包括绝对坐标和相对坐标。
绝对坐标是相对于机床参考点的坐标，通过指定工件的绝对坐标来确定加工位置。
相对坐标是相对于上一次运动终点的坐标，通过指定工件的相对坐标来确定加工位置。
初学者需要熟悉和理解机床坐标系的使用方法，以正确地编写数控代码。
