中央空调水循环系统简介
中央空调系统简介
随着我国国民经济的快速增长，中央空调被广泛使用，尤其是城市的宾馆、饭店、大型商场、娱乐场所、大型写字楼、办公楼、现代化生产车间都相继安装了中央空调设备，它不仅给人们带来舒适的环境，同时也被用来调节工业生产所需环境的温度和湿度。中央空调循环水系统包括冷却水系统、冷冻水系统和采暖水系统。冷却水系统是由热交换器、冷却水泵、管道、冷却塔、贮水池组成。冷却水在冷冻机里冷却受热受压的制冷剂，温度上升至37℃ 左右，经水泵送至冷却塔，冷却后返回至冷冻机中循环使用。冷冻水系统是由热交换器、冷冻水泵、管道、风机盘管、膨胀水箱组成。冷冻水在冷冻机中被制冷剂冷却至7℃左右后送往风机盘管，与空气进行热交换升温至12℃左右后，再返回到冷冻机中被冷却。热媒水在热水锅炉中被加热至60℃左右后送往风机盘管，与空气进行热交换降至55℃左右后，再返回到锅炉中加热。热水和冷冻水共用一套管道系统。 1．中央空调系统特点
中央空调一般承担着夏季供冷、冬季供热的任务，春季和秋季停机检修或保养，即使在正常运行期间也根据气温的变化和工作环境的需要停机。大多数企事业单位由于编制上的限制不设专门水处理技术管理人员，实行粗放式管理，因此，水处理技术和方案对这一情况应有较强的适应性，既要有良好的处理效果，又要管理简单方便，水处理成本低廉。
2．冷冻水系统特点
冷冻水系统是以水做冷媒介质和空气进行能量交换的密闭式体系，虽然与外界接触较少，但在整个体系的最高处设有膨胀水箱，这样冷冻水介质还是和空气有所接触，使溶解氧和一些营养物进入冷冻水系统，导致粘泥沉积，不仅影响传热，还可能形成氧浓差引起设备的腐蚀，经常出现黄褐色水质或黑灰色水质。因此，对于冷冻水系统水处理
的重点是控制设备的腐蚀及粘泥的产生。
3．冷却水系统特点
冷却水在循环使用过程中不断蒸发浓缩，含盐量不断上升，为了不使含盐量无限制的升高，必须排放掉一部分冷却水，同时补入新鲜水，前者称之为排污，后者称之为补水。含盐量上升后极易在热交换器的水侧形成水垢，垢的形成不仅使传热效率下降、制冷负荷增大，还会形成垢下腐蚀，造成水电浪费和缩短机组使用寿命。冷却水系统的另一特点是保有水量小，极易浓缩，如掌握不好排污量和补水量，浓缩倍数波动较大，难以保证水处理效果。因此，对于冷却水系统水处理的重点是控制结垢兼顾缓蚀。
中央空调系统为什么会有上面所讲的问题呢，主要是由于其媒介——水所造成的。
自然界中的水是怎样的？
水在自然界中大量的存在，比较容易取得，价格便宜。水的物理化学性质稳定，水的潜热大，这是水成为工业首选作为冷却介质或热载体的重要原因。但自然界中的水并非纯净的物质，因为水是很好的溶剂，当它流过岩石、矿床和土壤时，就会有很多的盐类溶入其中。空气中带入尘埃、有机物及其它们的分解产物，水中生长的物质，都将成为各种各样的杂质，溶入2+2++2+2+水中。那么，溶入水中的盐类和杂质以离子形态存在的有阳离子：Ca、Mg、Na、Fe、Zn、2+2++4+2---2----Cu、Mn、H、NH等；以阴离子形态存在的有：CO、HCO、Cl、SO、NO、HSiO、F、33433---2----HPO、OH、HBO、HPO、HCO、NO、HS等；以气态存在于水中的有：CO、O、N、HN、33242232422SO、HS、CH、H等；以悬浮物形式存在于水中的有粘土、无机的土壤污物、有机污物、有2422机废水、各种微生物；还有以胶体形式存在于水中的SiO、FeO、AlO、MnO、植物色素、232322生长在水中的各种细菌和藻类。
人类可利用的淡水资源主要来自地表水（江河水、湖水）和地下水（井水），不同水源、不同地区、周围的不同环境和不同季节，自然界水中的各类杂质的品种和量有很大的差别。
4
/ 1
中央空调系统中的垢是怎样产生的？
自然水（地表水）经城市自来水厂处理后，绝大部分的悬浮物、胶体性杂质基本被清出水体，而溶于水中的阳离子和气体，仍存在于水中。这样的水作为补充水加入中央空调外循环冷却水系统中，经热交换器进行热交换后，水温提高，经凉水塔曝气纯水被蒸发出去循环水逐渐被浓缩，水中二氧化碳的含量与碳酸盐硬度之间的平衡关系被破坏：
2+-Ca＋2HCO =CaCO ＋CO 十HO 23232+-Mg＋2HCO =Mg（OH） ＋2CO 2 23而碳酸盐在水中的溶解度随着水温的升高而降低，当水中碳酸盐由水中析出沉积在换热器水侧表面时，这就形成了垢。垢的生成将影响热交换的正常进行，造成中央空调制冷能力下降，电耗量增加。
水垢的危害---降低制冷效果、增加电能消耗，严重时造成主机高压事故停机
由于水中溶有大量碱土金属离子和碳酸氢根等，这些离子遇热后结合将生成不溶解的盐类，我们称之为水垢。水垢的导热系数小于0.8，而冷凝器和蒸发器的紫铜管的导热系数为320，两者相差悬殊。水垢将影响热传递，这会带来两个方面的问题，首先降低制冷效果，1毫米水垢将使制冷量降低20-40%；其次将使冷凝器压力升高，增大压缩机正背面压力差，导致电机负荷增加，多消耗电能。1毫米水垢将多消耗电20-30%，水垢严重时将造成中央空调主机高压事故停机。
中央空调系统中设备腐蚀的原因？
前面在介绍自然界中的水中含有的阴离子属于腐蚀性介质。另外，水中的溶解氧的存在，它在水侧金属表面形成氧的浓差，产生电化学腐蚀。如果水中还含有其它阴离子如氯离子、硫酸根离子都会造成金属的腐蚀，如果水系统中有不锈钢材料，水中存有高浓度的氯离子时将造成了不锈钢的局部腐蚀，严重的点蚀可造成设备穿孔。腐蚀过程可表示为：
2+ Fe= Fe +2e
- 1/2O +HO+2e =2OH 222+- Fe +2OH =Fe（OH） 2氢氧化亚铁极易氧化成红棕色的铁锈，这就是冷冻水出现红水的主要原因。
在循环水系统中，菌藻的滋生和死亡，与水中机械杂质混合成为粘泥如附着在管道和换热器表面将同垢一样影响热传导，同时给厌氧菌造成了生存的空间，将以铁为营养源加速设备的腐蚀进程。反应如下：
2-+2- SO4 + 8H + 8e =S + 4H2O + 能量（供细菌生存用）
2-2- Fe + S =FeS 黑色带臭味的腐蚀产物
2-3+ Fe +细菌→ Fe +能量（供细菌生存用）
在中央空调的冷冻水系统，人们为了防止垢的产生，多采用软化水，但软化水中仍含有溶解氧，而且系统中还会不断溶解入空气这是造成冷冻水系统遭到腐蚀的原因。
腐蚀的危害---腐蚀设备和管道，严重时造成穿孔泄漏等重大停机事故。
空调系统的冷却，冷冻水未经处理有极强的腐蚀性，如将普通钢片或铁钉放入水中，几天后就会出现铁锈，放置时间越长则锈蚀越严重。系统管道及设备内壁常因腐蚀造成锈渣脱落，甚至穿孔，脱落的锈渣会堵塞盘管，使空调效果下降；同时腐蚀的存在使设备的使用寿命大为缩短。一旦腐蚀穿孔，水将进入氟利昂（使用氟利昂作为制冷剂的机组）时间长将生成盐酸和氢氟酸，造成严重的设备损害事故。溴化锂机组由于是真空设备，并且溴化锂有强腐蚀性，因而更不允许泄漏。据统计，未做水处理的系统，设备使用寿命缩短30-50%。
微生物藻类的危害---堵塞管道、阻碍水流动、降低热交换效率。
4
/ 2
冷却塔的水温在32-37℃之间，比较适合微生物繁殖。藻类、细菌和真菌快速繁殖，这些微生物
分泌出大量粘液，将水中不溶性杂质粘结一起，附着于设备和管道的内表面，阻碍水的流动和热交换，多耗电能，造成高压运行
为了解决中央空调系统诸多的问题，近几年来，在中央空调水系统包括外循环冷却水、冷冻水、采暖水推广应用物理法水处理技术已取得了很好的进展，中央空调机组、管线的结垢、腐蚀得到了很好的控制，对于确保中央空调使用寿命、降低能耗和长周期稳定运行发挥了很好的作用。
中央空调常用术语、计算公式及单位换算
冷、热负荷：为了维持房间温度恒定，单位时间内需要供给房间的冷热量，夏季为冷负荷，冬季为热负荷，常用单位W或KW；
制冷量：空调器进行制冷运行时，单位时间内，低压侧制冷剂在蒸发器中吸收的热量。常用单位为W或KW；设备制冷量应大于设计负荷。
公称压力（PN）：是在某温度下能长期稳定工作的耐压强度，bar
试验压力（Ps）：对制品进行强度试验的压力，指管道试压时的压力,一般为公称压力的1.5倍
公称直径（DN）：这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
无缝钢管：Φ45x2.5, Φ76x3.5, Φ89x3.5, Φ108x4, Φ133x4, Φ159x4.5，外径x壁厚
风冷：与冷凝器换热的介质为空气，用风冷代替水冷的冷却水，无冷却水系统。
水冷：与冷凝器换热的介质为水（冷却水系统）
VRV：全称为Variable Refrigerant Volume系统,即制冷剂流量可变系统，它是在分体式空调机的基础上发展起来的。冷媒与空气直接换热，没有冷却水系统。
扬程：单位重量液体通过泵所获得的能量叫扬程，近似为泵出口和入口压力差
比热：不同物质升高同样温度时，其需的热量是不一样的，单位质量物体温度升高一度，所需要的热量。水的热量为4.19kJ/ l kg . ℃ ，空气比热0.24kcal/ l kg . ℃ 。
性能系数：制冷（热）循环中产生的制冷（热）量与制冷（热）所耗功率之比为性能系数，制冷时称为能效比，用EER表示；制热时称为性能系数，用COP表示；
冷却塔：借助空气使水得到冷却的专用设备，一般安装在楼房的顶部，在制冷、电力、化工等许多行业中，从冷凝器等设备中排出的冷却水，都是经过冷却塔冷却后循环使用的。
制冷剂：制冷剂即制冷工质，是制冷系统中完成制冷循环的工作介质，制冷剂在蒸发器内吸取被冷却的对象的热量而蒸发，在冷凝器内将热量传递给周围空气或水而被冷凝成液体。制冷机借助制冷剂的状态变化，达到制冷的目的。
载冷剂：载冷剂是指在间接制冷系统中用以传送冷量的中间介质。载冷剂在蒸发器中被制冷剂冷却后，送到冷却设备冷却，吸收被冷却物体或环境的热量，再返回蒸发器被制冷剂重新冷却，如此不断循环，以达到连续制冷的目的。
热泵：用人工的方法将低温区的热量移送到高温区，若转移热量是为了获得低于环境的温度需要，此种方法称为“制冷”；若为将低温区无用的热量移送到高温区成为用用的或用途更大的热量，此种方法称为“热泵”。制冷和热泵原理是相同的，机械设备也基本相同，但由于使用目的不一样，热力参数、结构强度要求不同。
4
/ 3
水环热泵：由分散布置的水源热泵机组、水环路系统、散热装置、辅助热源和控制 系统组成的冷暖两用空调系统。水环热泵系统具有调节控制灵，同时供冷供热，运行节能，施工简便等特点。没有冷冻水系统，没有集分水器，没有机房。
中央空调系统中的“四风”与“三水”
中央空调系统中的“四风”与“三水”
空调：就是空气调节，就是利用空调系统将空气的湿度、温度等处理到我们需要的状态，在I-D图上可以表示出来的！
那么通俗的讲，送风：就是利用空调箱的送风口（空调箱的前段），将处理好的空气，比如说22℃相对湿度60%啊，人体正常情况下感觉很舒服，也就是这些让我们感觉很舒适的空气通过送风管道，传到我们需要的房间，比如办公室啊。送风管的截面积是直接影响到送风的风速的 风速大了当然我们就感觉不舒服了！呵呵！
然后是回风：若一直让送风管里的风吹进房间，则房间的由送风产生的压力会越来越大，所以要考虑到回风，之所以叫回风，就是由回风口，通过回风管到空调箱的末端，再次经过空调箱内部增除湿啊，增减温啊等措施，达到我们需要的空气温度，通过送风口再送到房间里，如此循环。
这只是简单的说明下，那为什么有新风：因为室内都是我们呼吸的空气，由于空气的污浊，循环风的尘埃，以及一些泄露等等，就要有室外新风的补充，新风也是通过新风管来到空调箱的，一般在回风端和回风是垂直的那段风管！
排风嘛，就是一些腐蚀气体，有害气体，不能用回风回到空调箱重新换气，就要排到室外，当然有些还要经过处理！
整个过程就是：回风+新风=送风。
冷冻水是把空调机组制出的冷量通过管道、水泵送入房间，再由房间的风机盘管交换给空间，简单讲，冷冻水就是把冷量从空调机房传送到使用房间的运输工具。（补：冷冻水循环系统：该部分由冷冻泵、室内风机及冷冻水管道等组成。从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换）。
冷却水是空调机组在制冷过程中会产生大量热量，通过管道、水泵送入室外冷却塔进行冷却，也就是讲，冷却水就是把空调主机产生的热量送出室外的运输工具。（补：冷却水循环部分：该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。
水空调制冷原理
水空调是一种利用水循环制冷的空调系统。其制冷原理是利用水在不同温度下的密度差异，通过水循环制冷的方式降低室内温度。
水空调的工作原理可以分为以下几个步骤：
1. 压缩制冷剂：水空调系统中使用的制冷剂为制冷剂循环水，需要通过压缩制冷剂来提高其温度和压力，使其能够在制冷循环中发挥作用。
2. 蒸发制冷剂：制冷剂循环水通过蒸发器，与室内空气进行换热，使制冷剂循环水蒸发，吸收室内热量，从而降低室内温度。
3. 冷凝制冷剂：制冷剂循环水经过蒸发器后，温度和压力降低，需要通过冷凝器来冷却制冷剂循环水，使其变成高压液体。
4. 膨胀制冷剂：高压液体制冷剂通过膨胀阀，压力降低，温度升高，从而回到蒸发器，完成制冷循环。
在水空调系统中，水循环制冷的过程是通过水冷却塔来实现的。水冷却塔通过循环水来吸收热量，将热量散发到空气中，从而降低水的温度。然后，制冷剂通过蒸发器和冷凝器来完成制冷循环，从而降低室内温度。
总之，水空调的制冷原理是利用水循环制冷，通过制冷剂的蒸发和冷凝过程来降低室内温度。水空调具有制冷效率高、能耗低、环保等优点，因此在一些地区得到了广泛的应用。
中央空调工作原理

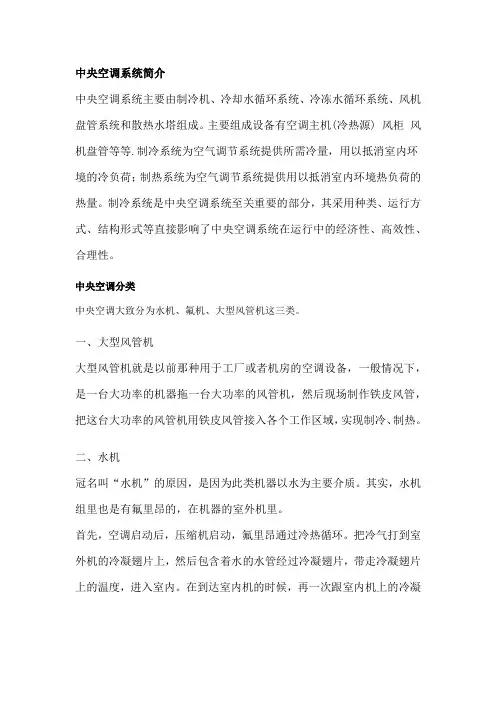

中央空调系统简介
中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和散热水塔组成。主要组成设备有空调主机(冷热源) 风柜 风机盘管等等.制冷系统为空气调节系统提供所需冷量，用以抵消室内环境的冷负荷；制热系统为空气调节系统提供用以抵消室内环境热负荷的热量。制冷系统是中央空调系统至关重要的部分，其采用种类、运行方式、结构形式等直接影响了中央空调系统在运行中的经济性、高效性、合理性。
中央空调分类
中央空调大致分为水机、氟机、大型风管机这三类。
一、大型风管机
大型风管机就是以前那种用于工厂或者机房的空调设备，一般情况下，是一台大功率的机器拖一台大功率的风管机，然后现场制作铁皮风管，把这台大功率的风管机用铁皮风管接入各个工作区域，实现制冷、制热。
二、水机
冠名叫“水机”的原因，是因为此类机器以水为主要介质。其实，水机组里也是有氟里昂的，在机器的室外机里。
首先，空调启动后，压缩机启动，氟里昂通过冷热循环。把冷气打到室外机的冷凝翅片上，然后包含着水的水管经过冷凝翅片，带走冷凝翅片上的温度，进入室内。在到达室内机的时候，再一次跟室内机上的冷凝翅片发生换热。最终，用室内机里的鼓风扇将冷凝翅片上的冷量吹出，达到制冷、热的目的。– “二次换热的过程”。
三、氟机
空调启动后，压缩机启动，氟里昂或R410A冷媒通过冷热循环跟着铜管，进入室内。在到达室内机的时候，经过一次性跟室内机上的冷凝翅片发生换热。然后，用室内机里的鼓风扇将冷凝翅片上的冷量吹出，达到制冷、热的目的。– “一次换热的过程”。
中央空调工作原理
中央空调原理包括：一、中央空调制冷原理：有压缩式、吸收式等；二、中央空调制热原理;三、中央空调系统原理：有风系统工作原理、水系统工作原理、盘管系统工作原理等
一、中央空调制冷原理
液体汽化制冷是利用液体汽化时的吸热、冷凝时的放热效应来实现制冷的。液体汽化形成蒸汽。当液体（制冷工质）处在密闭的容器中时，此容器中除了液体及液体本身所产生的蒸汽外，不存在其他任何气体，液体和蒸汽将在某一压力下达到平衡，此时的汽体称为饱和蒸汽，压力称为饱和压力，温度称为饱和温度。平衡时液体不再汽化，这时如果将一部分蒸汽从容器中抽走，液体必然要继续汽化产生一部分蒸汽来维持这一平衡。 液体汽化时要吸收热量，此热量称为汽化潜热。汽化潜热来自被冷却对象，使被冷却对象变冷。为了使这一过程连续进行，就必须从容器中不断地抽走蒸汽，并使其凝结成液体后再回到容器中去。从容器中抽出的蒸汽如直接冷凝成蒸汽，则所需冷却介质的温度比液体的蒸发温度还要低，我们希望蒸汽的冷凝是在常温下进行，因此需要将蒸汽的压力提高到常温下的饱和压力。
中央空调智能节能控制系统设计与实现
中央空调智能节能控制系统设计与实现
摘要：空调能耗正成为广大暖通设计者关注和研究的重要课题，本文分析了影响空调系统能源消耗的关键因素，并从系统的选择、设备的选配及系统的运行管理等方面提出了切实可行的空调节能方案，对空调系统的设计及运行管理中的节能具有一定参考价值。
关键词：中央空调；系统；设计；节能
1.中央空调系统的构成
1.1冷冻机组
这是中央空调的“制冷源”，通往各个房间的循环水由冷冻机组进行“内部热交换”，降温为“冷冻水”。
1.2冷冻水循环系统
由冷冻泵及冷冻水管道组成。从冷冻机组流出的冷冻水由冷冻泵加压送入冷冻水管道，在各房间内进行热交换，带走房间热量，使房间内的温度下降。从冷冻机组流出、进入房间的冷冻水简称为“出水”，流经所有的房间后回到冷冻机组的冷冻水简称为“回水”。
1.3冷却水循环系统
由冷冻泵、冷却水管道及冷却塔组成。冷冻机组进行热交换，使水温冷却的同时，必将释放大量的热量。该热量被冷却水吸收，使冷却水温度升高。冷却泵将升了温的冷却水压人冷却塔，使之在冷却塔与大气进行热交换，然后在将降了温的冷却水，送回到冷却机组。如此不断循环，带走了冷冻机组释放的热量。流进冷冻机组的冷却水简称为“进水”，从冷冻机组流回冷却塔的冷却水简称为“回水”。
1.4冷却风机
冷却塔风机用于降低冷却塔中的水温，加速将“回水”带回的热量散发到大气中去。可以看出，中央空调系统是工作过程室一个不断地进行热交换的能量转换过程。在这里，冷冻水和冷却水循环系统是能量的主要传递者。冷却水温度过高、过低都会影响冷冻机组使用寿命，因为温度过低影响机组润滑，但温度过高将导致制冷剂高压过高。因此，对冷却风机的控制便是中央空调控制系统的重要组成部份。变频控制冷却风机的转速使冷却水出水温度保持在28～30℃之间，既节能又延长冷冻机组使用寿命。!中央空调系统的组成和控制思想中央空调与家用独立空调的温度传递方式不同：家用独立空调直接吹风到散热器上获得冷风或者热风。中央空调主机对循环水进行加温或者降温，循环水（冷凝&温水）经水泵由隔热水管流向用户房间，用户房间安装散热器和风机，风机吹风通过散热器后进入房间，这时的风被加热或致冷。可以看出，中央空调系统具有两套水循环系统：传送冷&热量到用户的水循环系统和主机散热的水循环系统。这两个系统都使用了若干水泵和风机。中央空调系统通常都使用多台主机，对应地，水泵和风机也就更多了。通常的中央空调循环水流动速度是固定的。它不管有多少房间需要开空调，也不管各房间需要多少温度，即中央空调系统随时满负荷运转。这样显然效率非常低且浪费能源。大多数中央空调采用人工控制节能。我们采用智能单元，控制循环水的流动速度，协调各水泵风机的工作状态，使循环水的冷&热量充分被使用，同时也使空调主机处于最佳运行状态，充分利用空调机的最佳能耗比，提高主机运行效率；是我们节能控制的主要目的。
空调工作原理

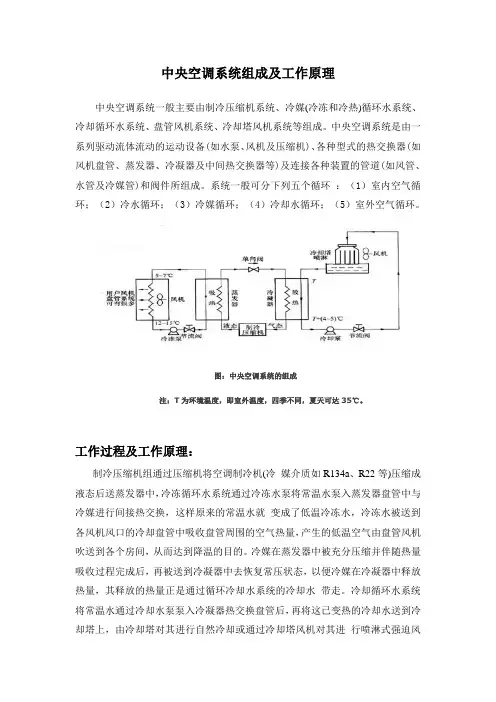

中央空调系统组成及工作原理
中央空调系统一般主要由制冷压缩机系统、冷媒(冷冻和冷热)循环水系统、冷却循环水系统、盘管风机系统、冷却塔风机系统等组成。中央空调系统是由一系列驱动流体流动的运动设备(如水泵、风机及压缩机)、各种型式的热交换器(如风机盘管、蒸发器、冷凝器及中间热交换器等)及连接各种装置的管道(如风管、水管及冷媒管)和阀件所组成。系统一般可分下列五个循环 ：（1）室内空气循环；（2）冷水循环；（3）冷媒循环；（4）冷却水循环；（5）室外空气循环。
图：中央空调系统的组成
注：T为环境温度，即室外温度，四季不同，夏天可达35℃。
工作过程及工作原理：
制冷压缩机组通过压缩机将空调制冷机(冷 媒介质如R134a、R22等)压缩成液态后送蒸发器中，冷冻循环水系统通过冷冻水泵将常温水泵入蒸发器盘管中与冷媒进行间接热交换，这样原来的常温水就 变成了低温冷冻水，冷冻水被送到各风机风口的冷却盘管中吸收盘管周围的空气热量，产生的低温空气由盘管风机吹送到各个房间，从而达到降温的目的。冷媒在蒸发器中被充分压缩并伴随热量吸收过程完成后，再被送到冷凝器中去恢复常压状态，以便冷媒在冷凝器中释放热量，其释放的热量正是通过循环冷却水系统的冷却水 带走。冷却循环水系统将常温水通过冷却水泵泵入冷凝器热交换盘管后，再将这已变热的冷却水送到冷却塔上，由冷却塔对其进行自然冷却或通过冷却塔风机对其进 行喷淋式强迫风冷，与大气之间进行充分热交换，使冷却水变回常温，以便再循环使用。在冬季需要制热时，中央空调系统仅需要通过冷热水泵(在夏季称为冷冻水 泵)将常温水泵入蒸汽热交换器的盘管，通过与蒸汽的充分热交换后再将热水送到各楼层的风机盘管中，即可实现向用户提供供暖热风。
制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。
氟机,水机空调原理图
氟系统
氟系统：制冷剂系统以制冷剂为循环输送介质，采用变制冷剂流量技术，室外主机有室外侧换热器、压缩机和其他制冷附件组成，主机都是空气换热。室内机由直接蒸发式换热器和风机组成。一台室内机通过管路能够向若干个室内机输送制冷剂液体。通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时满足室内冷、热负荷要求。能效比较低。系统对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。适用于中小型项目。
水系统
水系统：此类系统由室外主机、室内末端装置（风机盘管）和水路系统三部分组成，主机可以是空气换热，也可以是地源换热，水冷换热。通过室外主机提供空调冷热水，由水管系统输送到室内末端装置，水与空气在室内末端处进行热交换来消除房间冷热负荷。是一种集中产生冷热量，但是分散处理各个房间各个房间符合的空调系统型式。能效比较高。初投资较低。特别适合于大中型系统。
风机盘管原理
中央空调水机 中央空调氟机
能效比 适合大面积使用，使用率越大越节能（水的热容比较大） 小户型使用（变频技术，使用率较低的情况下有优势）
舒适性 水分不容易丢失，温差梯度小 使用时间长室内空气干燥，有不舒适感
循环系统 水机（水循环系统） 氟机（氟利昂等冷媒循环系统）
辐射 不会产生高频谐波，具有优越的电磁兼容性，电气设备零干扰。 高频电磁谐波，辐射。对人体、精密电器产生干扰
可靠性 双回路设计，多个压缩机，即使一个压缩机回路故障仍能继续工作，可靠的涡旋式压缩机，机组运行寿命长。 一台变频压缩机，室外机和室内机的控制全部连接，一旦某台机出现故障，整个系统不能使用，只有一台压缩机，需长时间运行。
安全性 制冷系统集中于外机，安全可靠 冷媒遍布于系统各部，泄露机率大
使用寿命 水机的设计寿命是20年 氟机是15年
售后服务 性能比较稳定，后期维修成本低。 前几年使用较好，7-8年后易出问题，维保费用较高。
制热效果 水系统制热范围可在—10℃ ，另水系统可以加壁挂炉辅助供暖 氟系统制热在—5℃以下较差
水冷中央空调工作原理
水冷中央空调工作原理
水冷中央空调是一种利用水冷却技术来制冷的空调系统。它的工作原理如下：
1. 压缩机：水冷中央空调系统中的压缩机是关键组件之一。它负责将低温低压的制冷剂吸入并通过压缩提高其温度和压力。
2. 冷凝器：高温高压的制冷剂从压缩机流出后进入冷凝器。冷凝器中通过冷水或冷却塔等冷却介质将高温的制冷剂冷却至较低的温度，同时制冷剂释放出的热量会被传导给冷却介质。
3. 膨胀阀：经过冷凝器冷却的制冷剂以液体的形式进入膨胀阀。膨胀阀限制制冷剂的流动速度，使其压力和温度急剧下降。
4. 蒸发器：蒸发器是制冷剂在水冷中央空调系统中的热交换器。低温低压的制冷剂通过蒸发器内的管道，与室内空气进行热交换，将空气中的热量吸收并转化为蒸发剂的蒸发热。同时，制冷剂也会从液体转化为气体。
5. 压缩机再压缩：气态制冷剂从蒸发器流出后，再次被压缩机吸入。经过压缩，其温度和压力再次提高，重新开始循环。
通过上述步骤的循环运作，水冷中央空调系统能够不断将室内热量吸收并排放至外部环境，从而实现空调效果。同时，冷凝器和蒸发器中的冷却介质（水或冷却塔）在不断与制冷剂进行热量交换的过程中也起到了冷却的作用，确保系统的正常运行。
水系统空调的原理
水系统空调的原理
水系统空调是一种利用水作为传热介质，通过水管将冷（热）水分别输送到室内和室外，以实现空调效果的系统。其工作原理可以概括为以下几个步骤：
1. 制冷循环：水系统空调通过循环泵将冷水从制冷机组（冷水机组）输送至室内机组，从而降低空气温度。冷水机组通过压缩机、蒸发器、冷凝器等主要组件完成制冷循环，将回流的冷水通过蓄冷水箱进行冷却，再输送回室内机组，形成闭路循环。
2. 空气处理：室内机组通过空气过滤器将室内空气经过循环风机进行循环，并通过冷却/蓄冷水板或冷却盘管与冷（热）水进行换热，从而降低室内温度。在冷却过程中，空气中的热量被吸收，冷却后的空气再次送入室内，实现室内温度的降低。
3. 热回收：水系统空调还可以通过热回收来提高能源利用效率。通过热回收器，热水可以回收室内机组的余热，并输送至热水系统，用于供暖或其他用途，从而实现能源的再利用。
这种水系统空调的工作原理使得室内空气得以循环使用、温度可控、能耗较低，适用范围广泛。同时，水系统空调还可以与建筑的暖通系统相结合，实现冷热水的供应系统化，提高整体能源效率，减少对环境的影响。
中央空调系统工作原理
中央空调系统工作原理
中央空调系统是一种集中供冷、供热和通风于一体的空调系统，它通过一系列的组件和工作原理实现对整个建筑或区域空气的调节和控制。
中央空调系统的主要组件包括制冷剂循环系统、空气处理单元、冷却水系统和控制系统。
制冷剂循环系统是中央空调系统的核心部分。它由压缩机、膨胀阀、冷凝器和蒸发器组成。制冷剂在循环中不断吸收和释放热量，从而实现空气的冷却和加热。
空气处理单元是中央空调系统的主要工作单元，它位于建筑物内部，负责处理空气。空气处理单元包括过滤器、加热器、制冷器、湿度控制器等组件。空气通过过滤器进入空气处理单元，经过加热或制冷后进行湿度调节，最后通过送风口送出。
冷却水系统通常用于大型建筑或工业区域。它通过冷却塔、冷却水泵和冷却水管道将冷却水循环供给到空气处理单元中的制冷器，实现冷却效果。冷却水系统与制冷剂循环系统相结合，提供了更高效的制冷性能。
控制系统用于监控和调节中央空调系统的运行。它包括温度、湿度、压力和风速等传感器，以及控制器和执行器。控制系统可以根据设定的参数自动控制空调系统的运行状态，保持室内的舒适温度和湿度。
综上所述，中央空调系统通过制冷剂循环、空气处理单元、冷却水系统和控制系统等组件及工作原理实现对空气的调节和控制。它具有集中供冷、供热和通风的特点，适用于大型建筑和区域，提供了舒适和健康的室内环境。
大型中央空调系统原理
大型中央空调系统原理
大型中央空调系统是一种用于大型建筑物或工业设施的空气调节设备，其工作原理如下：
1. 冷却循环：大型中央空调系统采用了冷却循环的原理。首先，由压缩机将低温、低压的制冷剂吸入，并通过压缩将其压缩成高温、高压的气体。
2. 能量传递：压缩机将高压气体送入冷凝器中，通过冷却介质（通常为风或水）的作用，使气体释放热能，从而冷却并变成高压液体。
3. 膨胀阀控制：高压液体进入膨胀阀，在膨胀阀的控制下，液体压力降低，导致温度降低，进而变为低温、低压的液体。
4. 蒸发器作用：低温、低压的液体进入蒸发器（室内机），通过换热器与室内空气进行热交换，将空气中的热量吸收，冷却并干燥空气。
5. 冷气供应：通过冷却后的空气由风机送出，供应给建筑物的各个房间或设施。
6. 回路循环：冷却后的液体再次进入压缩机，进行循环，不断提供制冷效果。
总结：大型中央空调系统通过压缩机、冷凝器、膨胀阀和蒸发器等组件，实现了制冷循环。通过在室内外循环供气，调节空气温度、湿度和流动速度，达到舒适的室内环境。这种系统能够满足大型建筑物或工业设施对空气质量的要求，并能够提高能源利用效率。
