TP-link 无线路由器WDS设置方法详细图解教程
TP-link 无线路由器WDS设置方法图解_无线桥接设置
随着无线网络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。文章以TP-link WR841N无线路由器设置为例，其它路由器参考设置思路进行设置。
上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。
配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
步骤如下：
无线路由器的基本设置请参考：tp link无线路由器设置
一、中心无线路由器B设置
登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：
在“无线设置”——“无线安全设置”中设置无线信号加密信息
记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
1.修改LAN口IP地址。在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。
2.启用WDS功能。重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。
3.WDS设置。点击“扫描”，搜索周围无线信号。
在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。
将信道设置成与B路由器信道相同。
设置加密信息和B路由器相同，“保存”。
4.关闭DHCP服务器。在DHCP服务器中，选择“不启用”，“保存”，重启路由器。
无线路由器A配置完成。此时无线路由器A与无线路由器B已成功建立WDS。
三、无线路由器C设置。设置的方法跟路由器A配置相同（IP地址必须与路由器A、B以及网络中的其它计算机不能相同，否则会造成IP冲突计算机无法上网）。
如果有问题可以参考这篇文章也行能帮助到您 路由器桥接(WDS) 无法从副路由（B路由,从路由）上网 解决方法(DHCP设置)
TP-LINK 路由器设置 图解教程
一、电脑IP地址设置：
（一）、台式机设置：
1、先删除原有的拔号程序，右击IE浏览器--属性--连接，在白框里选择那个拔号，点击删除，确定。如果是装电信的星空极速拔号，则卸载就行了。
2、分别设台式机IP，右击网上邻居--属性--再右击那个“本地连接”--属性--点击Internet协议（TCP/IP）--点击“属性”按纽，填写
IP：192.168.1.111 （或）192.168.1.*（*代表2-100之间的某个数字，不能填1否则同路由器本身冲突）
子网掩码：255.255.255.0
网关：192.168.1.1
DNS：电信所给的DNS(不同地区DNS不同，可打电话问电信） 具体数值打电话询问网络服务商，比如是网通的，就打10060，咨询人工台便可..
设好后点击两次确定。另一台也一样设，IP不同而已，如192.168.1.222.
（二）、路由器设置：
在任一台式机桌面上双击IE浏览器，在地址栏上输入192.168.1.1，登入到路由器，输入用户名的密码：默认都是 admin（或）guest (如果不是请查路由器说明书）。点击“设置向导”，下一步，选“ADSL虚拟拨号（PPPoE）”最主要是将拨号方式设置为 （pppoe） 。下一步，填写上网账号和上网口令，就是原来拔号时所用的用户名和密码，点击完成。其他的不用设了，用默认的就行。
经过上面的几步后，开机就不用拔号，直接上网了。
以上设置是仅以网关为192.168.1.1”的路由器为例，不同的路由器设置是不同的，台式机和路由器的参数不能照上面的搬，不过大同小异，详细请按路由器的说明书设置。
二、路由器设置：
我们做好上面的工作后，点下图里的连接，让路由登陆到Internet网上，获得网络地址。
路由的其他设置
下面是网卡物理地址MAC的查看
主要目的是：有些路由被网络供应商封了路由IP，几分钟就会掉线一次，我们可以在上面的设置的基础上，对路由进行MAC地址帮定，防止掉线
路由器桥接(WDS) 无法从副路由（B路由,从路由）上网 解决方法(DHCP设置)
许多同学都已经在家中搭建无线网络,但由于墙体等障碍物的阻挡,让无线信号衰减得十分厉害,为了解决这个问题相信不少同学已经开始尝试在家中使用无线桥接路由器的方法来拓展无线网络的范围。但是很多同学反映,路由器桥接是成功了,但还是只能从主路由（A路由）上网,却无法从副路由（B路由,从路由）上网,找遍了各种教程,依然无法解决,甚至有的同学弄了好几天也没弄好,又是气,又是无奈！
本教程将帮您解决路由器桥接,无法从副路由上网的问题。
目前绝大多数同学桥接是用的是WDS----无线分布式系统来桥接两台路由器,本教程主要针对WDS功能,Brigde功能本教程不一定能解决。
据了解,大部分同学桥接路由器的方法要么是从百度文库等地方查阅,要么就是参考路由器说明书,依本人看来,这些方法都是不靠铺的,都是不完整的,这些教程仅简单阐述了如何桥接两台路由器,却没有解决实际的上网问题
很多教程都有这一步:在设置副路由（B路由,从路由）的时候都关闭了DHCP服务器-----动态主机设置协议（能自动给设备分配IP地址）,导致所有连接到副路由的设备都无法得到IP地址[有部分同学开启了,但没有进行设置,所以即使设备得道的IP地址也是无效的]
解决方法有以下两个:
1.手动为设备设置IP地址（繁琐,不推荐）
从主路由获取以下信息:
主路由的LAN口IP地址 主路由的子网掩码（又叫网络掩码，地址掩码,子网络遮罩）
主路由的WAN口得到的DNS服务器地址，一共有2个
如图，以TP-LINK的路由器为例
2.手动配置副路由的DHCP服务器(较为简单,强烈推荐)
从主路由获取以下信息:
主路由的LAN口IP地址
主路由的子网掩码(又叫网络掩码，地址掩码,子网络遮罩)
主路由的WAN口得到的DNS服务器地址，一共有2个
主路由的DHCP服务器地址池（起始地址到结束地址叫做一个地址池）
如图，以TP-LINK的路由器为例
开启副路由的DHCP服务器
将副路由DHCP的地址池设置成与主路由的没有交集的状态
例如主路由是192.168.1.100到192.168.1.199
那么副路由可以是192.168.1.50-192.168.1.99或者192.168.1.200-192.168.1.225
地址池租期不用更改
在副路由DHCP的网关处填写主路由的LAN口IP地址，一般都是192.168.1.1
缺省域名一栏空着
在副路由DHCP的主DNS服务器和备用DNS服务器处填写从主路由WAN口得到的DNS服务器地址
如图：
保存并重器副路由，再连接到副路由看看是不是能够上网了
原理解说：
一台设备能够上网首先必须获得一个有效的IP地址（由IP地址，子网掩码和DNS服务器组成）
一般主路由DHCP服务器是默认开启的，所以连接到主路由的设备都能够通过主路由DHCP服务器指派得到有效的IP地址从而能上网。而若关闭了副路由的DHCP服务器，那么连接到副路由的设备将无法通过副路由DHCP服务器指派得到IP地址而不能上网。即便开启了，由于副路由默认的DHCP服务器指派的IP地址仅适用于通过副路由WAN口上网的，所以此IP地址无法通过主路由WAN口上网，即是无效IP地址，因此我们需要修改副路由的DHCP服务器设置，使得其分配的IP地址能通过主路由WAN口来上网
那么首先IP地址要与主路由在同一网段（一般只要保证IP地址最后3位不和主或副路由相同即可）
由于主路由相当于一台服务器，那么网关就是其本身的LAN口IP地址，所以副路由DHCP的网关应该满足与主路由的LAN口IP地址一样。
接下来是DNS服务器，主路由能够上网还有一个条件就是有效的DNS服务器地址，一般通过WAN口拨号或者动态IP都能够得到2个DNS服务器地址，一个是主DNS服务器，另一个是备用DNS服务器
那么我们还需给副路由的DHCP服务器设置DNS服务器地址，这样一来，通过副路由DHCP服务器指派得到的IP地址就能够通过主路由的WAN口上网，也就是说，通过副路由DHCP服务器指派得到的IP地址是有效的
这样便解决无法从副路由上网的问题了
tplink11n路由器桥接的设置方法
无线组网〔六〕——11n无线路由器WDS功能应用举例
在无线网络成为家庭和中小企业组建网络的首选解决方案的同时，由于房屋根本都是钢筋混凝土构造，并且格局复杂多样，环境对无线信号的衰减严重。所以使用一个无线AP进展无线网络覆盖时，会存在信号差，数据传输速率达不到用户需求，甚至存在信号盲点的问题。为了增加无线网络的覆盖范围，增加远间隔 无线传输速率，使较远处可以方便快捷地使用无线来上网冲浪，这样就需要用到我们无线路由器的桥接或WDS功能。
上图所示为一小型企业无线网络，A、B、C三个部门假设只使用1个无线路由器〔本文以TL-WR841N
V5为例〕，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。
配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
步骤如下：
注：本文所介绍的产品设置方法适用于TL-WR841N v5、TL-WR741N、TL-WR742N。
一、中心无线路由器B设置
登陆无线路由器B管理界面，在无线设置-根本设置中设置“SSID号〞、“信道〞，如图：
在无线设置-无线平安设置中设置无线信号加密信息
记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
1.修改LAN口IP地址。在网络参数-LAN口设置
2.启用WDS功能。重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-根本设置中勾选“开启WDS〞。
3.WDS设置。点击“扫描〞，搜索周围无线信号。
在扫描到的信号列表中选择B路由器SSID号，如以下图中TP-LINK_841_B,点击“连接〞。
将信道设置成与B路由器信道一样。
设置加密信息和B路由器一样，保存。
无线路由器设置详细教程 TP-LINK+TL-WR340G+WR541G++WDS+无线桥接设置
TP-LINK无线路由器TL-WR340G TL-WR541G+等 wds
无线桥接设置
WDS(Wireless Distribution System)，无线分布式系统：是建构在HFSS或DSSS底下，可让基地台与基地台间得以沟通，比较不同的是有WDS的功能是可当无线网路的中继器，且可多台基地台对一台，目前有许多无线基台都有WDS。
WDS把有线网路的资料，透过无线网路当中继架构来传送，借此可将网路资料传送到另外一个无线网路环境，或者是另外一个有线网路。因为透过无线网路形成虚拟的网路线，所以有人称为这是无线网路桥接功能。严格说起来，无线网路桥接功能通常是指的是一对一，但是WDS架构可以做到一对多，并且桥接的对象可以是无线网路卡或者是有线系统。所以WDS最少要有两台同功能的AP，最多数量则要看厂商设计的架构来决定。
最简单地说：就是WDS可以让无线AP之间通过无线进行桥接（中继），在这同时并不影响其无线AP覆盖的功能
点对点无线桥接配置
设备名称：无线宽带路由器
品牌型号：TP-LINK TL-WR541G+
设备数量：2
另外测试用笔记本终端设备：2台
一、网络示意图：
二、网络应用图：
三、无线路由器应用的几种模式
1.AP模式
这个模式说简单点就是将我们的有线网络转换成无线网络！然后连接各种无线终端，比如带连接无线网卡的笔记本或者台式机。连接带WIFI的手机 等等。
2.无线客户端模式
这个模式说简单点就是将我们的无线网络转换成有线网络！然后用普通的网线连接到各种带RJ45网线端口的设备，比如连接到电脑当无线网卡用。连接到DM500S上面让我们的DM500S与路由器不需要连接网线就可以解密及共享！
3.点对点桥接模式
这个模式说简单点就是适用无线将2个有线局域网连接在一起！比如A点有1个3台电脑的有线局域网！B点有个5台电脑的局域网！2个网络之间需要共享数据又不好架设线路!当然还可以用来无线玩联机游戏注意:在AP设置在桥接模式下的时候，我们的无线网卡是搜索不到任何信号的！

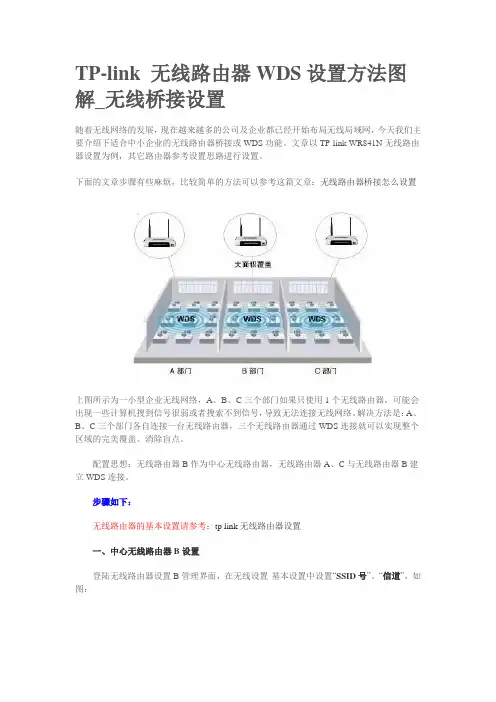

无线路由器WDS设置方法图解_无线桥接设置
TP-link 无线路由器WDS设置方法图解_无线桥接设置
随着无线网络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。文章以TP-link WR841N无线路由器设置为例，其它路由器参考设置思路进行设置。
下面的文章步骤有些麻烦，比较简单的方法可以参考这篇文章：无线路由器桥接怎么设置
上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。
配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
步骤如下：
无线路由器的基本设置请参考：tp link无线路由器设置
一、中心无线路由器B设置
登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：
在“无线设置”——“无线安全设置”中设置无线信号加密信息
记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
1.修改LAN口IP地址。在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。
2.启用WDS功能。重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。
两台TPLink无线路由器该怎么桥接WDS
两台TPLink无线路由器该怎么桥接WDS
路由器的主要工作就是为经过路由器的每个数据帧寻找一条最佳传输路径，并将该数据有效地传送到目的站点。两台TPLink无线路由器该怎么桥接WDS?之前我们介绍过两台无线路由器的桥接方法，今天我们介绍的更为详细，除了桥接以外，还有无线网测试，需要的朋友可以参考下
一、线路连接
1、主路由器(TP-Link_1)：通电，WAN口接从电信接入网线，LAN口接到笔记本的配置网线;
2、副路由器(TP-Link_2)：通电，WAN口留空，LAN口接到笔记本的配置网线;
二、配置主路由器(TP-Link_1)
1、网络参数-WAN口设置：连接类型选择PPPoE，输入PPPoE上网帐号和口令，连接模式设置为自动连接，设置好后保存;
2、网络参数-LAN口设置：设置IP地址为192.168.1.1，保存;
3、无线设置-基本设置：设置SSID号为TP-Link_1，信道为6，保存;
4、无线设置-无线安全设置：设置安全认证为WPA-PSK/WPA2-PSK，PSK密码为1234567890，保存;
5、DHCP服务器-DHCP服务：DHCP服务设置为启用，地址池开始地址：192.168.1.100，地址池结束地址：192.168.1.199，保存并重启路由器;
三、配置副路由器(TP-Link_2)
1、网络参数-WAN口设置：动态IP，设置好后保存;
2、网络参数-LAN口设置：设置IP地址为192.168.1.2，保存;
3、无线设置-基本设置：设置SSID号为TP-Link_2，信道为6;开启WDS，扫描并连接到TP-Link_1，输入密钥为TP-Link_1的PSK密码1234567890，保存;
4、无线设置-无线安全设置：设置安全认证为WPA-PSK/WPA2-PSK，PSK密码为1234567890，保存;
5、DHCP服务器-DHCP服务：DHCP服务设置为不启用，保存并重启路由器;
TP-LINK无线路由器WDS功能应用方法
TP-LINK无线路由器WDS功能应用方法
单台无线路由器的覆盖范围有限，导致局域网可能存在无线盲点或信号较弱区域。WDS（Wireless
Distribution System）桥接功能可以将无线路由器直接通过无线进行连接，实现以下需求：
注意：实现该应用需要路由器支持WDS功能。
星型拓扑：多台无线路由器桥接到一台主路由器，副路由器的数量取决于主路由器的无线带机量。
WDS桥接星型拓扑应用结构
直线型拓扑：所谓的“A桥接B、B桥接C…”，主要为长方形覆盖区域扩展应用。根据基本通信原理，建议不超过三级WDS桥接（三级以上的WDS桥接，不能保证网络的稳定性和无线速率）。 WDS桥接直线型应用拓扑
WDS桥接也可以组成树形扩展网络，具体的网络扩展方式根据实际需求选择。简单讲，WDS桥接的环境中，无线路由器可以理解为交换机，所有路由器间通过无线进行连接，无需连接网线。
WDS桥接设置流程如下：
WDS桥接详细设置：不同型号的路由器设置方法略有差别，请根据我司官方网站提供的WDS设置指导文档进行：
1、登陆TP-LINK官方网站，在右上角搜索栏搜索型号（如TL-WR882N，输入882即可），如下图：
2、点击 技术文章，则可以看到针对您路由器型号的WDS桥接设置文档。 WDS设置过程中，需要注意以下事项：
1、避免环路
设置主、副路由器进行WDS桥接前，请勿使用网线连接两个路由器，避免形成环路（会导致广播风暴）。如果为主、副路由器均为双频路由器，5GHz和2.4GHz不能同时进行WDS桥接。
2、副路由器网络参数
DHCP服务器：设置WDS桥接过程中，需要按指导流程关闭副路由器的DHCP服务器，避免DHCP服务器冲突。如有多台副路由器，仅保留一个DHCP服务器。
管理IP地址：设置WDS桥接完成后，请确保副路由器的IP地址与主路由器不冲突。
3、信号强度
设置WDS桥接过程中，为保证桥接成功且运行稳定，副路由器扫描主路由器的信号强度大于20dB。如果强度不足，请减少障碍物或距离。
无线桥接设置方法图解
TP-link无线路由器WDS设置方法图解_无线桥接设置
点评：随着无线网络的发展,现在越来越多的公司及企业都已经开始布局无线局域网,今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能.文章以TP-linkWR841N无线路由器设置为例,其它路由器参考设置思路进行设置
详细出处参考：
随着无线网络的发展,现在越来越多的公司及企业都已经开始布局无线局域网,今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能.文章以TP-linkWR841N无线路由器设置为例,其它路由器参考设置思路进行设置.
上图所示为一小型企业无线网络,A、B、C三个部门如果只使用1个无线路由器,可能会出现一些计算机搜到信号很弱或者搜索不到信号,导致无法连接无线网络.解决方法是：A、B、C三个部门各自连接一台无线路由器,三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点.
配置思想：无线路由器B作为中心无线路由器,无线路由器A、C与无线路由器B建立WDS连接.
步骤如下：
无线路由器的基本设置请参考：tplink无线路由器设置
一、中心无线路由器B设置,登陆无线路由器设置B管理界面,在无线设置-基本设置中设置“SSID号”、“信道”,如图：
在“无线设置”——“无线安全设置”中设置无线信号加密信息
记录无线路由器B设置后的SSID、信道和加密设置信息,在后续无线路由器A、C的配置中需要应用.
二、无线路由器A设置. 2.启用WDS功能.重启完毕后,用更改后的LAN口IP地址重新登陆无线路由器A,在无线设置-基本设置中勾选“开启WDS”.大家注意这里的SSID跟B路由器的是不一样的,当然也可以设置成相同的,这样你在这三个路由器覆盖范围内可以漫游,也就是说只要你在这个范围内随意一点连上了网,到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网.
TPLINK无线路由器新款老款之间无线桥接或WDS设置参考
TPLINK无线路由器新款老款之间无线桥接或WDS设置参考
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
首先我个人认为TL-WR841N等具备的WDS功能与TP-LINK老款的340G具备的bridge功能还是有区别的，设置使用上区别很大，个人整理出以下三种比较常用的设置方法供参考。
主路由B：841N，从路由A：841N
一、中心无线路由器B设置
登陆无线路由器B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：
在无线设置-无线安全设置中设置无线信号加密信息
记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
1.修改LAN口IP地址。在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如，保存，路由器会自动重启。
2.启用WDS功能。重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。
设置。点击“扫描”，搜索周围无线信号。
在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。
将信道设置成与B路由器信道相同。
设置加密信息和B路由器相同，保存。
4.关闭DHCP服务器。在DHCP服务器中，选择“不启用”，保存，重启路由器。
无线路由器A配置完成。此时无线路由器A与无线路由器B已成功建立WDS。
主路由A：340G，从路由B：340G
配置无线路由器A。
◆启用“无线参数”的Bridge功能，写入无线路由器B、C、D的MAC地址（MAC地址可从设备背板标贴上查看），并根据个人需求修改SSID和频段；
◆在网络参数—WAN口设置处，设置无线路由器A上网。
3.配置无线路由器B、C、D。
无线路由器TP-LINK+TL-WR340G+WR541G++WDS+无线桥接设置
一、主路由器，AP1配置图示：
1，在地址栏中输入“192.168.1.1”，然后在弹出的窗口中，输入默认的用户名：admin 密码：admin
2，在WAN口设置中，设置当前的Internet接入方式，在此例中是PPPoE拨号。
3，设置无线的基本信息，将默认的SSID改为AP1， 开启Bridge 功能，在下面的框框中输入AP2 的无线MAC地址。
4，保持DHCP处于启用状态
二、副路由器，AP2配置图示：
1，在地址栏中输入192.168.1.1，然后输入默认的帐号:admin,默认密码：admin
2，在LAN口设置中，将LAN口IP改为：192.168.1.2，然后点击“保存”。
3，WAN口设置保持默认，不变。
4，在“无线参数”基本设置中，更改SSID为AP2，开启Bridge功能，在下面的框框中填入AP1的MAC地址。
5，在DHCP服务设置中，禁用DHCP服务。然后点击“保存”。
点对点无线桥接的基本配置完成了。使用无线客户端无论连接到AP1还是AP2都可以正常上网！
6、安全密码设置。
如果不希望未授权用户访问我们的AP，在“无线参数”基本配置中开启安全设置，加密类型只用默认的WEP,密钥格式为ASCII码，密钥类型根据需要可以选择128位或64位，这里选的是64位。密码：1234567890
（AP1和AP2的加密都要配置，两边配置一样）
点对多点无线桥接配置
设备名称：无线宽带路由器
品牌型号：TP-LINK TL-WR340G+
设备数量：5
1,AP3、AP4、AP5的配置和AP2一样，在“无线参数”基本配置中，都填入AP1的 无线MAC地址，都禁用DHCP服务。 2,AP1的“无线参数”基本配置中，填入AP2、AP3、AP4、AP5的无线MAC地址。
3,所有无线AP的信道相同，SSID不同。
点对多点无线桥接的配置完成。使用无线客户端连接到AP1- AP5任何一个都可以正常上网！
TP-LINK无线路由桥接方案
TP-link 无线路由器WDS设置方法
上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出
现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。解决方法是：A、B、
C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的
完美覆盖、消除盲点。 配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立
WDS连接。
步骤如下：
一、中心无线路由器B设置
登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：
在“无线设置”——“无线安全设置”中设置无线信号加密信息
记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
1.修改LAN口IP地址。在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），
如192.168.1.2，保存，路由器会自动重启。
2.启用WDS功能。重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本
设置中勾选“开启WDS”。大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这
样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围
内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大
网。
3.WDS设置。点击“扫描”，搜索周围无线信号。
在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。
将信道设置成与B路由器信道相同。
设置加密信息和B路由器相同，“保存”。
4.关闭DHCP服务器。在DHCP服务器中，选择“不启用”，“保存”，重启路由器。
无线路由器A配置完成。此时无线路由器A与无线路由器B已成功建立WDS。
TP-LINK TL-WR740N WDS无线桥连设置
真诚为您提供优质参考资料，若有不当之处，请指正。
1 / 4 TP-LINK TL-WR740N WDS无线桥连设置
WDS无线桥连设置是目前家庭无线网络拓展配置的主要方式，也是目前大部分无线路由器又具备的的功能。今天刚买了一台TP-LINK TL-WR740N 150M，成功通过WDS与TL-WR340G无线路由器桥连。
开始在网上找了很多WDS无线桥连的文章，发现基本都需要对两个路由器设置，而且无法成功。最后在咨询TP-LINK客服后才知，现在的TL-WR740N根本不需要对连接宽带的TL-WR340G进行任何设置即可。并且也不像网上说的两路由器需要加密的方式和密码都相同。本实验中TL-WR340G使用的wep加密，二进行WDS的TL-WR740N用的是wpa2-psk加密。具体设置如下，其他新版本的tp-link路由器设置基本相同。
首先无线保证TL-WR340G与宽带网正常连接并能上网即可。然后登陆TL-WR340G路由器，默认ip 192.168.1.1，默认用户名和密码均是admin。
真诚为您提供优质参考资料，若有不当之处，请指正。
2 / 4 进入无线参数中的基本设置，查看加密方式，密码和频段，频段不能自动，必须改成固定频段如下图的11.
接下来连接路由器TL-WR740N，登陆方式与上一样，登陆后进入网络参数-lan口设置，把默认的ip192.168.1.1改为其他ip，如192.168.1.2，避免与前一路由器冲突。
在进入无线设置-基本设置，选中“开启WDS”，本路由器的ssid可以不与前路由器相同，但是信道加密类型需要完全相同，
真诚为您提供优质参考资料，若有不当之处，请指正。
3 / 4
通过上图“扫描”按钮，在下图中选择你需要桥连的路由器，连接
设置后，保存。
再进入无线设置-无线安全设置，设置本路由器的加密方式和密码，保存。
然后进入菜单：DHCP服务器设置选择“不启用”。非常关键。保存，并重启路由器，本路由设置完成。
