九年级物理串联和并联练习题
1
串联和并联练习题
一、选择题
1、保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就
会发光报警。如图2所示的四个电路图中，能体现该装置工作原理的是（ ）
2、如下图所示，四个电路图中与右边实物图对应的是（ ）
3、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘
用的电动机M。在如图所示的四个电路图中，符合上述要求的是（ ）
4、为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个
在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计
的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）
（ ）
5、利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能
在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断
开。下列电路图中合理的是（ ）
2
6、图6（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏
灯，每盏灯的额定电压都是220V。则图6（乙）所示电路中，与之对应的是（ ）
7、厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同
时工作，在如图—2所示的电路中，你认为符合上述要求的是（ ）
8、某电路中的一个开关断开后，该电路中的两盏灯都熄灭了，则它们的连接方式是（ ）
Ａ一定串联 Ｂ一定并联 Ｃ．串联、并联都有可能 Ｄ．以上说法都不对
9、下图所示的电路中，开关闭合后，三个灯泡并联的电路是( )
10、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。在使用投影仪时，要求
先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光。图所示的电
路图中能符合要求的是（ ）
11、下面的四个电路图中哪一个与右上的实物电路相对应 （ ）
12、如图所示，开关S闭合时，可能发生的现象是（ ）
3
A、L1发光、L2不发光 B、L1被烧坏
C、L2被烧坏 D、电池被烧坏
13、为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只
能使对方电铃发声，则在如图所示电路中正确的是（ ）
14、如图所示的四个电路中，属于并联电路的是（ ）
第15题图
15、如图所示电路，以下说法正确的是（ ）
A、只接通S2灯不亮，仅电铃响 B、只接通S1灯不亮，电铃不响
C、只断开S3灯亮，电铃响 D、只断开S1灯不亮，仅电铃响
16、如图所示的电路中，当S1、S2 都闭合时，则（ ）
A、L1、L2串联 B、Ll、L2并联 C、灯L1被短路 D、灯L2短路
第16题图 第17题图
第18题图
17、在图所示电路中，只闭合S1时，电灯＿＿＿＿亮；当S1、S3都断开，只闭合S2时，电灯＿
＿＿＿亮，它们是＿＿＿＿连接的；当S1、S3都闭合，S2断开时，电灯＿＿＿＿亮，它们是＿
＿＿＿连接的。
18、如图所示的电路，如果此时闭合开关，会发生＿＿＿＿＿＿＿＿现象，如果想让两个灯
泡串联，只需要去掉导线＿＿＿＿，如果想让两灯泡并联，应该怎么办？请在图中改接一根
导线的一端，实现两灯并联。（在错误的导线上划×，并画出正确的导线）
三、作图题
19、请在图的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时两
灯组成并联电路。
4
20、请在虚线框中画出下图相应的电路图。
21、某电路中有一个封闭的电路盒(图13)，面板上有A、B、C三个接线柱及灯泡、电铃各一
个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请
你在虚线框内画出电路盒内的电路图。
22、用笔画线表示导线，按照图 甲所示的电路图，将图乙中各元件连接起来。（导线不允许
交叉）
23、有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入
电路中，金属块M与弹簧套在光滑绝缘水平细杆上。现将该仪器固定在一辆汽车上，当汽车启
动时，＿＿＿＿＿＿灯亮(选填“红灯”或“绿灯”)；当汽车急刹车时，＿＿＿＿＿＿亮(选
填“红灯”或“绿灯”)。
24、为一仓库设计一个电路，取货人在前门按开关S1，电铃响，红灯亮，送货人在后门按开
关S2，电铃响，绿灯亮，按你设计一个电路图。
导线连接 产生的现象
A、C 灯亮铃不响
A、B 铃响灯不亮
B、C 灯不亮铃不响
2019人教新版九年级物理全一册 15.3 串联和并联 同步练习题 含答案
15.3 串联和并联一．选择题（共12小题）1．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”、“交友不慎”两个圆形模块。
用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。
下列有关分析正确的是（）A．两个模块相当于电源，彼此并联B．两个模块相当于电源，彼此串联C．两个模块相当于开关，彼此并联D．两个模块相当于开关，彼此串联2．如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）A．甲、丁B．乙、丁C．甲、丙D．丙、丁3．如图所示的电路图，下列说法中不正确的是（）A．闭合S2，断开S1、S3时，两灯串联B．闭合S1、S3，断开S2时，两灯并联C．闭合S1、S2，断开S3时，两灯并联D．闭合S2、S3，断开S1时，L l发光而L2不发光4．如图电路中，闭合开关后两灯并联且都能发光的是（）A．B．C．D．5．如果一个开关能同时控制三盏灯的亮与灭，则这三盏灯（）A．一定串联B．一定并联C．并联或串联都可能D．无法判断6．为了扩大学生的知识面，拓展学生分析问题和解决问题的能力，学校最近购置了几百台电脑。
为保护校产，我校在微机室设置前后两扇门，只有当两扇门都关上时（关上一道门相当于闭合一个开关），办公室内的指示灯才会亮，表明门都关上了。
下列四幅图中符合要求的电路图是（）A．B．C．D．7．小明和同组同学对串联和并联电路进行比较，在保持电源电压不变的条件下，他们所记录的实验结果如下。
你认为其中不可能的是（）A．在串联电路中，当两灯都发光时，取下一盏，另一盏会熄灭B．在串联电路中再串联一个小灯泡，接通电路后，原来的灯发光会变暗C．在并联电路中，当两灯都发光时，取下一盏，另一盏会熄灭D．在并联电路中，当两灯都发光时，取下一盏，另一盏不会熄灭8．公交车的设计要充分考虑人的安全。
电动公共汽车的动力来源于电动机，新型公交车前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。
2022年沪科版九年级物理《电阻的串联和并联》同步练习(答案版)
第十五章探究电路第4节电阻的串联和并联一、单项选择题1．如下图电路中，闭合开关后，发现电流表有示数，电压表无示数，那么故障原因可能是〔〕A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路【答案】A【解析】由图可知，闭合开关后灯泡与变阻器串联，电压表测量灯泡两端电压：A．假设小灯泡短路，电压表被短路无示数，电流表有示数，故A符合题意；B．假设小灯泡断路，电压表串联在电路中，电流表无示数，故B不符合题意；C．假设滑动变阻器短路，电流表与电压表都有示数，故C不符合题意；D．假设滑动变阻器断路，电流表与电压表都无示数，故D不符合题意。
应选A。
2．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如下图．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，那么关于R串、R并的I﹣U图线所在的区域，以下说法中正确的选项是〔〕A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域【答案】D【解析】从图象中可以看出，相同的电压下，通过R1的电流小，所以R1>R2；两个电阻串联后，总电阻等于两个电阻之和，所以相同电压下，总电流小于任何一个电阻中的电流，即R串在区域Ⅰ内；两个电阻并联后，总电阻比任何一个电阻都小，所以相同电压下，总电流比任何一个电阻都大，即R并在区域Ⅲ内；应选D．3．如下图，假设要使R1、R2并联，那么〔〕A．只闭合S1B．只闭合S3C．只闭合S2、S3D．只闭合S1、S2【答案】D【解析】A．只闭合S1，只有R1接入电路，故A不符合题意；B．只闭合S3，两个电阻串联，故B不符合题意；C．只闭合S2、S3，R1被短路，故C不符合题意；D．只闭合S1、S2，两个电阻并联，故D符合题意。
应选D。
4．如下图的电路中，电源两端的电压保持不变，R2为定值电阻。
闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，以下四个选项中，判断正确的选项是〔〕A．电压表、电流表示数均变大。
人教版九年级物理上册《串联和并联》同步练习
《串联和并联》同步练习1．教室里的日光灯是联的，街道上的路灯是联的。
2．街道上的路灯同时发光同时熄灭，据此（填“能”或“不能”）判断其连接方式。
如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为联（填“串”或“并”）；每个用电器和控制它的开关的连接方式为联（填“串”或“并”）。
3．经常用来做装饰的“满天星”小彩灯，往往一个坏了，一串灯全都不亮，它们是联。
家庭中的电灯、电冰箱、电视机等家用电器是联在电路中的。
4.汽车在转弯前，司机拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时。
另一个仍能正常工作，这两个转向灯在电路中的连接方式为____________，转向杆相当干电路中的____________。
5.如图甲所示的灭蚊拍具有灭蚊和照明等功能，其工作原理如图乙所示。
当开关时，灭蚊拍只起到灭蚊作用；当开关时，灭蚊拍同时起到灭蚊和照明作用。
灭蚊网灯甲乙6.如图所示电路，要使灯L1、L2串联，则应闭合开关，断开开关；要使灯L1、L2并联，则应闭合开关，断开开关；绝对不能同时闭合开关。
7. 如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮。
当乘客按下任一按钮时，指示灯亮，提醒司机有人要下车。
图中符合要求的电路是（）A B C D8.电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（）9. 某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图乙所示的电路图中符合要求的是（）A B C D甲乙10. 如图所示是小明家安装的换气扇和照明灯的电路图,下列说法正确的是（）A.换气扇和照明灯不能同时工作B.换气扇和照明灯只能同时工作C.换气扇和照明灯工作时,通过它们的电流一定相等D.换气扇可以单独工作。
【九年级】串联和并联(一)测试题(有答案)
【九年级】串联和并联(一)测试题（有答案）2021年秋（新人教版）物理（走进中考）第1五章第3节：串联和并联（I）一、1.（13黑河）在下列电器中，连接方式为串联a.烘托节日气氛的小彩灯---满天星b.道路两旁的路灯c、家用电器，如电视和电脑D.教室照明用荧光灯2.（13巴中）教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是ba、 B系列并行c．串联或并联d．无法判断3.（13柳州）在图6所示的两个物理电路A和B中，两个小灯泡A的连接方法a.甲是串联b、 b是连续剧c.甲、乙都是串联d、 a和B都是并联的4.（13阜新）如图所示的电路，要使两个小灯泡l1，l2串联，应ba、断开开关S1和S2，关闭开关S3b．断开开关s1，s3，闭合开关s2c、打开开关S1，关闭开关S2，S3d．断开开关s2，闭合开关s1，s35.（13）如图所示，电路元件和导线连接良好，关闭开关S1和S2，然后关闭Ba.l1不能发光，l2能发光b、 L1能发光，L2不能c.l1、l2都能发光d、 L1和L2不发光6.（12齐齐哈尔）下列给出的用电器中连接方式属于串联的是aa、 B.道路两旁的路灯c．家中的电视和电脑等家用电器d．教室里照明用的日光灯7.（12 Suining）在下面的电路中，开关可以同时控制两个灯，且两个灯的照明条件互不影响的电路是d8.（12北京）如图所示的电路中，将开关s闭合，灯l1和灯l2均发光，则下列说法中正确的是aa、灯L1和灯L2并联连接b．灯l1和灯l2串联c、通过灯L1和灯L2的电流必须相等d．灯l1和灯l2两端的电压一定不相等9.（12同仁）对于串并联电路，以下语句中的正确选项为aa．串联电路电流处处相等b．串联电路总电阻的倒数等于各电阻倒数之和c、并联电路的每个分支的电流总是相等的。
D.并联电路的总电阻等于各支路电阻之和10.（12德州）如图中的电路图和实物图相对应的是d11.（宁德12）在以下四个电路图中，C与物理连接一致12.（11襄阳）如图所示电路中，属于串联电路的是a13.（11泉州）图（a）所示的物理图。
人教版九年级物理全一册 串联和并联同步练习(含解析)
人教版九年级全一册 15.3 串联和并联同步练习一、单选题1．如图所示,小芳戴着一款电加热眼罩,适当使用可以缓解眼部疲劳。
它有两个发热电阻R1、R2,只闭合开关S时,R1发热；S、S1都闭合时,R1、R2都发热；断开开关S,眼罩停止发热。
如图所示是根据上述电路特点设计的四个简化模拟电路图,其中正确的是（）A．B．C．D．2．如图所示的电路图中,各选项分析正确的是（）A．当只闭合S1时,L1、L2串联B．当只闭合S1、S3时,只有L2发光C．当只闭合S1、S2时,只有L1发光D．当S1、S2、S3都闭合时,L1、L2都发光3．很多小区安装了电子眼自动识别门禁系统,严格控制外来车辆进入小区。
若是小区内部车辆,则自动开关S1闭合,电动机工作横杆升起；若是外部车辆,需要工作人员手动闭合开关S2,电动机工作横杆升起。
图所示的电路中,能正确模拟门禁系统控制电路的是（）A．B．C．D．4．在参观未成年人法治教育基地时,小明发现,在地面上有“沉迷网络”和“交友不慎”两个圆形模块（开关）。
用脚踩其中任何一个模块,与模块连接的电视上（用灯泡代替）就会播放对应的教育短片,下列电路设计合理的是（）A．B．C．D．5．新冠病毒疫情防控期间,为了严格控制区分外来车辆出入小区,很多小区装备了门禁系统,内部车辆可以被自动识别横杆启动,外部车辆需要门卫人员按动按钮才能将门打开。
若将门禁系统看做一个自动开关,按钮看做一个手动开关,内部电路最接近下图中的（）A．B．C．D．6．如图所示的电路中,电源电压不变,若要使电阻R1、R2串联,则下列开关状态正确的是（）A．只闭合S1B．只闭合S3C．同时闭合S1和S2D．同时闭合S1、S2、S37．电动自行车两制车手柄中各有一只开关S1、S2,在行驶中用任意一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。
下列电路设计符合要求的是（）A．B．C．D．8．电热蚊香器是一种常用的除蚊工具,当蚊香器接上电源,需要闭合开关S,才能使指示灯L发光,发热体工作。

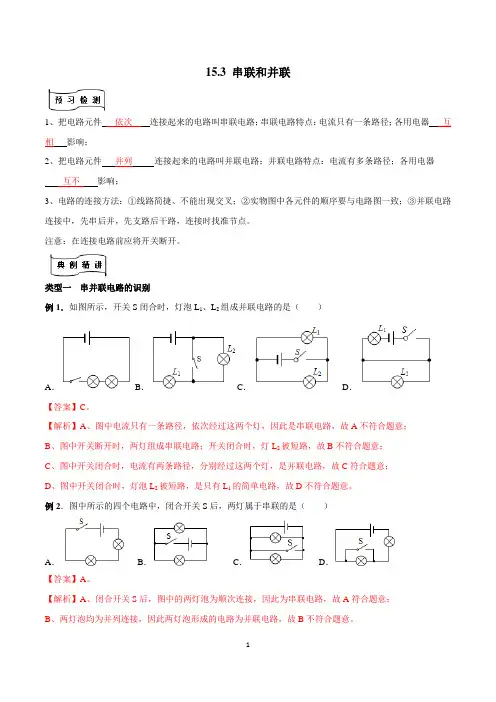

2022-2023学年九年级人教物理同步习题 153 串联和并联(解析版)
