电机还有一种电路图符号是字符表现电子元件的，下面是字符电路图符号大全：AAT 电源主动投入装置AC 交换电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时光继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交换继电器KV电压继电器L 线路QF 断路器QS 隔分开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 试验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交换继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交换继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需数字电路课程设计论文量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS唆使灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW衔接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL把持小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压维护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR结束按钮SBS紧迫按钮SBE实验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动把持开关SH时光把持开关SK液位把持开关SL湿度把持开关SM压力把持开关SP速度把持开关SS温度把持开关帮助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR把持电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动履行器YPAYA电动履行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时光测量传感器BT1BK液位测量传感器BL温度测量传感器 BHBM色环电阻每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ，金、银表示误差色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。
一般的家庭电器使用碳膜电阻较多，因为它成本低廉。
金属膜电阻精度要高些，使用在要求较高的设备上。
水泥电阻和线饶电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。
小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。
电阻阻值的单位是欧姆。
下面详细说明。
色环电阻分为四色环和五色环，先说四色环。
顾名思义，就是用四条有颜色的环代表阻值大小。
每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
例如：电阻色环：棕绿红金，第一位：1；第二位：5；第三位：10的幂为2（即100）；误差为5%；即阻值为：15×100=1500欧=1.5千欧=1.5K还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方，例如某电阻色环电阻顺序为：红(2)-黑(0)-黑(0)-黑-棕，则它表示该电阻阻值为：200×100Ω。
再如棕-黑-黑-红-棕，表示该电阻阻值为：100×102Ω=10000Ω=10KΩ。
可见，四色环电阻误差为5-10%，五色环常为1%，精度提高。
例如：有电阻：黄紫红橙棕，前三位数字是：472，第四位表示10的3次方，即1000，阻值为：472×1000欧=472千欧（即472K）。
电路图符号(大全)
电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC电路图符号是指用一种书画图形代表一种电子元件（比如：电容、电阻、二极管、三极官、集成电路等等）的符号，有了电路图符号我学习、演示、设计就可以轻松的在图纸上完成。
电路图符号大全
时间控制开关
SK
鼠笼型电动机
MC
变频器
UF
液位控制开关
SL
电动阀
YM
变流器
UC
湿度控制开关
SM
电磁阀
YV
逆变器
UI
压力控制开关
SP
防火阀
YF
电动机
M
速度控制开关
SS
排烟阀
YS
异步电动机
MA
温度控制开关,辅助开关
ST
电磁锁
YL
同步电动机
MS
电压表切换开关
SV
跳闸线圈
YT
直流电动机
MD
电流表切换开关
信号小母线
WS
跌落式熔断器
FF
紧急按钮
SBE
闪光小母线
WF
限压保护器件
FV
试验按钮
SBT
事故音响小母线
WFS
电容器
C
复位按钮
SR
预告音响小母线
WPS
电力电容器
CE
限位开关
SQ
电压小母线
WV
整流器
U
接近开关
SQP
事故照明小母线
WELM
可控硅整流器
UR
手动控制开关
SH
绕线转子感应电动机
MW
控制电路有电源的整流器
电路图符号大全
电路图符号大全,（初学者必了解）
名称
对应符号
名称
对应符号
名称
对应符号
电流表
PA
声信号
HA
插头
XP
电压表
PV
光信号
HS
插座
XS
电路图符号大全

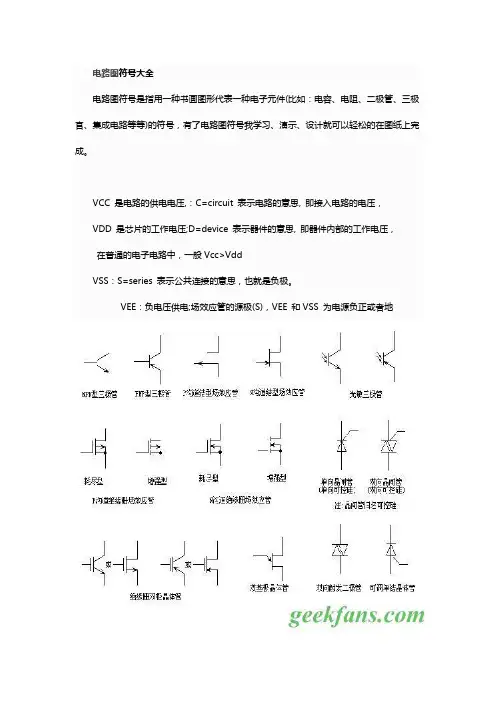

电路图符号大全电路图符号是指用一种书画图形代表一种电子元件(比如：电容、电阻、二极管、三极官、集成电路等等)的符号，有了电路图符号我学习、演示、设计就可以轻松的在图纸上完成。
