钢筋算量过程计算实例
1 / 1 1 / 1 1梁筋 在钢筋的计算过程中，梁筋的计算是最为复杂的，因为它需要计算上部通长筋、支座钢筋、中部钢筋（腰筋、扭筋）、底筋、箍筋、拉筋、吊筋，当遇到有悬挑的时候还需要锚固长度还与非悬挑不一致，因此，需要详细了解03G-101，在此以上图为例进行说明。 1.1上部通长筋 1）上部通长筋=净跨长度+搭接长度+2*锚固长度（当处于中间楼层） 2φ25=（7.2*4-0.45*2+38*0.025*1.2*2+2*38*0.025）*2 说明：搭接长度以12米为定尺长度，即12m一搭接。 该工程为一级抗震，混凝土的等级为C30，锚固长度按表1-1取38d，
表1-1 搭接长度按照下表1-2以1.2*锚固长度取值
表1-2 2）上部通长筋=梁总长+搭接长度+2*锚固长度（当处于基础层，该部分钢筋锚固到梁底） 2φ25=(7.2*4-0.03*2+38*0.025*1.2*2+2*（0.7-0.03*2）)*2 保护层按照下表1-3取值：（在本工程中取30） 1 / 1
表1-3 3)当然，有时候遇到悬挑钢筋的时候，如下图，还需要计算弯折部分的钢筋，详见国标。 1 / 1 1 / 1
1.2支座钢筋 ○1轴支座筋6Ф25 4/2 其中2Ф25是通长的，所以上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2 下2Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*2 ○3轴支座筋8Ф25 4/4所以上2Ф25=（1/3*(7.2-0.325-0.325)*2+0.65）*2（相邻两跨净跨取大值） 下4Ф25=（1/4*(7.2-0.325-0.325)*2+0.65）*4 ○4轴支座筋2Ф25/ 2Ф22所以下2Ф22=（1/4*(7.2-0.325-0.325) +0.325）*2 6Ф25 4/2 上2Ф25=（2/3*(7.2-0.325-0.325) +0.65）*2 下2Ф25=（2/4*(7.2-0.325-0.325) +0.325+1.2*38*0.025）*2 ○5轴支座钢筋同○3轴支座钢筋 上2Ф25=1/3*(7.2-0.45-0.325)*2 下2Ф25=1/4*(7.2-0.45-0.325)*2 ○6轴支座钢筋同○1轴支座钢筋 8Ф25 4/4 上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2 下4Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*4 8Ф10(2)指的是吊筋处的箍筋 1.3架立钢筋 ○1~○3 4Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*4 ○3~○4 4Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4 ○4~○5 4Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4 ○5~○6 4Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*4
1.4腰筋 腰筋=跨净长+搭接长度+2*15*d（当为抗扭筋时，+2*锚固长度） 所以在本题目中，配G6Ф12=（7.2*4-0.45*2+2*15*0.012+1.2*34*0.012）*6 1 / 1
1.5底筋 1)、当为通常筋=净跨长+搭接长度+2*锚固长度 2）、当为本题中时，分别进行计算 ○1、每跨的5Ф25为通常的，所以 5Ф25=（7.2*4-0.45*2+2*38*0.025*1.2+2*38*0.025）*5 ○2、○1~○3 3Ф25=（7.2-0.325-0.45+38*0.025+1.2*38*0.025）*3 ○3~○4（即不伸入支座的钢筋=净跨-2*0.1*ln1） 8Ф25 3（-3）/5=3*(7.2-0.325*2-0.1*(7.2-0.325*2)*2) 1 / 1 ○4~○6 其中的2Ф25=（7.2*2-0.325-0.45+1.2*38*0.025*2+38*0.025）*2 ○4~○5 其中的1Ф25=7.2-0.325*2+1.2*38*0.025*2 1.6箍筋 箍筋单长=（长+宽）*2-8*保护层+20*d(二肢箍) 箍筋数量=加密区/加密区间距+非加密区/非加密区间距+吊筋处增加数量 箍筋单长φ10=(0.3+0.7)*2-8*0.03+20*0.01 箍筋数量=（1.2+2*0.7*7）/0.1+（7.2*4+0.15*2-1.2-2*0.7*7-0.35）/0.2+8 （○1~○3跨中次梁宽为250，则8φ10相当于间距为50） （1.2是图中注明的加密区范围，未注明按照规范进行计算）
注：二肢箍是箍筋中最简单的类型，当出现多肢箍时，需要小心计算，多肢箍在柱箍筋 1 / 1
中举例。 1.7拉筋 拉筋单长=梁长-2*保护层+6.25*d*2 φ8拉筋单长=0.3-2*0.03+6.25*0.008*2 φ8拉筋数量=箍筋数量/2*3 拉筋的数量满足隔一拉一 1.8吊筋 吊筋=次梁宽度++2*0.05+2*斜长+2*20*d 斜长=（梁高-2*保护层）*1.414（当梁高《800）或*1.732(当梁高>800） 因图中和说明的吊筋直径不一致，按照图中注明的2Φ16进行计算
2Φ16=（0.25+0.05*2+1.414*(0.7-0.03*2)*2+2*20*0.016）*2 1.9总结
以上只是以03国标为例（部分以04）说明梁的计算过程，当遇到不同的情况或者是别的标准时，需要根据实际情况灵活变通，以使计算的工程量更准确。 2柱筋 柱筋相对于梁筋来说，简单一些，主要注意基础层、顶层钢筋的锚固长度（因为在实际中一般不搭接，都是焊接（每根柱子每层一焊接）——焊接按照每个接头进行计价，只算出焊接个数即可），还有箍筋的长度的计算，中间层的长度按照层高计算即可。因此，在此以基础层和顶层为计算对象进行说明。 2.1基础层
柱子因为受力问题，所以焊接时是接点是错开的，为简单计算，当接头率为50%时，基 1 / 1
础层伸入到一层的高度一半按照0.75*一层楼层净高，一般按照0.5*一层楼层净高。 在本题中假设为桩承台柱，柱底标高为-2.1m，柱配筋为6Φ25，一层净高为3.6m。则柱钢筋的计算长度为： 6Φ25中其中 3Φ25=（12*0.025+2.1-0.05+0.5*3.6）*3 另外 3Φ25=（12*0.025+2.1-0.05+0.75*3.6）*3 当处于基础层时，保护层一般比楼层的保护层要厚，在本题中基础取50mm。
2.2中间层
中间层按照层高进行计算，如果若该楼为5层，1~4层高均为4.6m，配筋均为6φ22，则每层6φ22=4.6*6 2.3顶层 顶层柱钢筋锚固跟屋面梁的锚固有关系，具体见03G101-1（P55，P56）, 1 / 1
○1在本题中，首先以此种情形为例，说明顶层钢筋的计算，假设屋面梁高为700mm，层高为3.6m，柱配筋为6Φ20则6Φ20中其中 3Φ20=（3.6-（4.6-0.7）*0.5-0.03+12*0.02）*3 另3Φ20=（3.6-（4.6-0.7）*0.75-0.03+12*0.02）*3 假设梁高为700mm，此时屋面梁的钢筋长度为净跨+柱宽-保护层+1.7la
○2当按照这种方式锚固时，同样是按照上面的条件，则钢筋为 3Φ20=（3.6-（4.6-0.7）*0.5-0.03+1.5*34*0.02）*3 另3Φ20=（3.6-（4.6-0.7）*0.75-0.03+1.5*34*0.02）*3 虽然上面柱有三种锚固方法，不过可均以1.5la进行计算。 2.4箍筋 1 / 1
柱底标高为-2.1m，基础顶标高-1.1m,柱配筋为6Φ25，一层净高为3.6m。则柱钢筋的计算长度为：中间层按照层高进行计算，如果若该楼为5层，1~4层高均为4.6m， 假设梁高为700mm，层高为3.6m，以以上的四肢箍为例进行计算，柱的界面尺寸均为b*h=600*600，箍筋的单根长由三个二肢箍组成，假设配筋为φ8@100/150，则 φ8单长=（0.6*4-0.03*8+20*0.008）+（（0.6-0.03*2）*2+0.2*2+20*0.008）+（0.2*2+（0.6-0.03*2）*2+20*0.008） φ8数量={1/3*（2.1-1.1+4.6-0.7）+（1/6*（4.6-0.7）*2+0.7）*3+（1/6*（4.6-0.7）+0.7+1/6*（3.6-0.7））+（1/6*（3.6-0.7）+0.7）}/0.1+{2.1+4.6*4+3.6-1/3*（2.1-1.1+4.6-0.7）+（1/6*（4.6-0.7）*2+0.7）*3+（1/6*（4.6-0.7）+0.7+1/6*（3.6-0.7））+（1/6*（3.6-0.7）+0.7）}/0.2 1 / 1 3板筋 相对于梁、柱钢筋来讲，板筋的计算相对而言比较简单，板筋主要有底筋、面筋（负筋、分布筋）、马凳筋等几种。 3.1底筋=长度+2*6.25*d 从下图中，我们计算 ○1φ6@200，假设墙体为240mm，轴线位置即为中线位置 φ6单根长=1.2+2.4+0.12*2-0.03*2+6.25*0.006*2 φ6数量=（2.7+0.12-0.03）/0.2
1、钢筋工程量计算实例
三、钢筋理论重量
❖ 1、钢筋的理论重量（圆钢、螺纹钢） 钢筋的理论重量=钢筋长度×每米重量。
单位长度重量=0.006165d2—Kg / m， d—钢筋直径，mm 例如：10的钢筋单位长度重量： 0.006165*10*10=0.6165Kg / m
21
❖ 2、方钢的理论重量（方钢、扁钢、角钢） 钢筋的理论重量=钢筋截面积×每米重量。
18
四、手工计算原理
钢筋工程量计算原理
钢筋重量＝钢筋长度×根数×理论重量 钢筋长度=净长+节点锚固+搭接+弯钩（一级钢筋）
砼标号 抗震等级 钢筋级别
结构类型+设防烈度+檐高 19
二、钢筋工程量计算规则
❖1、钢筋工程，应区别现浇、预制构 件、不同钢种和规格，分别按设计 长度乘以单位重量，以吨计算。
=0.00785*截面积—Kg / m²，
22
❖3、钢管重量计算公式 ❖0.02466*壁厚*（外径-壁厚） ❖4、钢板重量计算公式 ❖0.00785*截面面积 单位：kg/㎡
23
钢筋工程量计算式
❖钢筋工程量=相同规格钢筋长度× 相同规格钢筋每米重量
24
实例1：教材P95
❖根据图示，计算8根现浇C20钢 筋砼矩形梁的钢筋工程量，砼保 护层厚度为25mm.
❖ =4. 0×2 ❖ =8.70m
29
图所示：
13
90度°的每个弯钩长度=3.5 d；
14
135 °斜弯钩的每个弯钩长度=4.9 d；
15
180°半圆弯钩，每个弯钩长度=6.25 d；
16
搭接长度
❖ 工厂生产出来的钢筋均按一定规格(如9米和 12米)的定长尺寸制作的。而实际工程中使 用的钢筋均是有长有短，形状各异，因此 需要对钢筋进行处理。
钢筋计算例题详解
钢筋计算例题详解：
某建筑物有3根现浇钢筋混凝土梁L1，配筋如下图，③、④号钢筋为45°弯起，⑤号箍筋按抗震结构要求，试计算各号钢筋下料长度及3根梁钢筋总重量，钢筋保护层厚度取25mm,。
注：各种钢筋单位长度的重量为：Φ6（0.222kg/m），Φ10（0.617kg/m），Φ20（2.47kg/m）
1号钢筋：
下部通长筋2根，单根长度=6+0.24-0.025*2=6.19m，2根重
6.19*2*2.49=30.83kg
2号钢筋：
上部通长筋2根，末端180°弯钩，单根长度
=6+0.24-0.025*2+6.25d*2=6.315m，2根重量6.315*2*0.617=7.79kg
3号和4号钢筋长度相同，
由图可知锚固长度为200，弯起钢筋增加长度=（500-25*2）*（1/sin45°-1）*2=373mm，
则3号和4号钢筋长度均为6+0.24+0.025*2+0.2*2+0.373=6.963m，重量均为6.963*2.47=17.20kg
5号箍筋末端135°弯钩，双肢箍，
根数=（6000-240-50*2）/200+1=30根，单根长度=【（0.5-0.025*2）+
（0.2-0.025*2）】*2+4.9d*2=1.2588m，总重量为1.2588*30*0.222=8.38kg 以上全部加起来乘以3为三根梁钢筋的重量
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
二级造价师钢筋算量例题讲解
二级造价师钢筋算量例题讲解说到二级造价师的钢筋算量，大家是不是脑袋一晕，感觉这又是一个让人头大的技术活儿？其实吧，钢筋算量这件事儿说复杂也不复杂，关键是得掌握方法，找准“窍门”。
今天呢，我就来跟大家聊聊，怎么才能在这个看似复杂的计算过程中，摸着石头过河，轻松搞定它。
首先啊，钢筋算量这活儿可不是瞎算。
你看这钢筋，大小不一，形态各异，轻轻松松就能把你绕进迷宫里去。
咱们一般来说，算钢筋量就是要根据图纸，依照钢筋的直径、长度、数量来计算。
不过呢，这里头的玄机就在于，你得准确无误地把每一根钢筋的长度和弯曲的形状算清楚。
比如，钢筋一弯，长度就得加点“弯道费”，所以咯，图纸上没写明的弯头就得自己算清楚。
再说了，钢筋的类型也是五花八门，什么单根的、捆绑的、交叉的，不同的类型可不是都按同样的方式算。
你想，单根钢筋算量就直接按直线算，长度乘数量就完事了；但要是捆绑在一起的，哎，这可就得算成捆的数量，免得浪费。
哎呀，真的是，钢筋这事儿没你想象的那么简单，但也不至于难到吃不下饭，吃不下睡不着。
说到这里，有些朋友可能会担心，万一图纸上没给出所有的数据怎么办？别着急，这时你就得动脑子了。
钢筋的总长度有时可以通过对比同类结构来推算，或者找经验丰富的师傅询问他们的常用估算方法。
也可以参考以前做过的类似项目，看看他们是怎么估算的。
你说是吧，经验值在这里起了大作用，别小看了这些“套路”，有时候一招鲜吃遍天。
作为一名二级造价师，光靠纸上谈兵是不够的。
你还得亲自上工地看一看，摸一摸，才知道钢筋到底长什么样。
这样才能确保计算的准确性，免得到时候结果出来，发现和实际情况不符，最后弄得自己像“头顶长草”，尴尬得不行。
搞好了，整个项目进展就顺风顺水，搞砸了，后续得小心翼翼处理得不知所措，弄得人心惶惶。
其实嘛，钢筋算量这事儿，就像打游戏似的，一开始看起来是个挑战，但是玩得熟了，你会发现其实也没那么难，反而是充满了乐趣。
每次算完一部分钢筋，心里都会有一种“我太牛了”的满足感。
钢筋工程量计算实例[1]
![钢筋工程量计算实例[1]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/9ebe2536c281e53a5902ff1e.webp)
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法（集中标注）：⑴ 3Φ22;3Φ20 表示上部通长钢筋为3Φ22, 下部通长钢筋为3Φ20。
⑵ 2φ12;3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25;4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25;5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处即原位标注）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

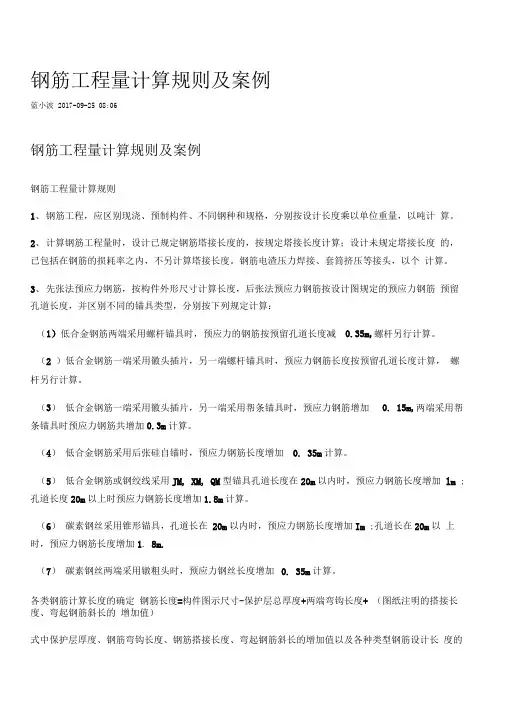

钢筋工程量计算规则及案例
钢筋工程量计算规则及案例蓝小波2017-09-25 08:06钢筋工程量计算规则及案例钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1）低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。
（2 ）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。
（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。
（5）低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm ;孔道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加Im ;孔道长在20m以上时，预应力钢筋长度增加1. 8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。
各类钢筋计算长度的确定钢筋长度=构件图示尺寸-保护层总厚度+两端弯钩长度+ （图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
钢筋的砼保护层厚度（mm）注：（1）轻骨料砼的钢筋的保护层厚度应符合国家现行标准《轻骨料砼结构设计规程》。
钢筋工程量计算规则及案例
钢筋工程量计算规则及案例蓝小波2017—09—25 08：06钢筋工程量计算规则及案例钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格,分别按设计长度乘以单位重量，以吨计算.2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内,不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋,按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0。
35m,螺杆另行计算。
(2）低合金钢筋一端采用徽头插片,另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算,螺杆另行计算.（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0。
3m计算。
（4)低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。
（5)低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1。
8m计算.（6）碳素钢丝采用锥形锚具,孔道长在20m以内时,预应力钢筋长度增加lm；孔道长在20m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0。
35m计算。
各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求.钢筋的砼保护层厚度（mm）注：（1）轻骨料砼的钢筋的保护层厚度应符合国家现行标准《轻骨料砼结构设计规程》.（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时,其保护层厚度可按表中规定减少5mm,但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件,当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。
钢筋工程量计算例题
钢筋工程量计算例题一、计算多跨楼层框架梁KL1的钢筋量，如图所示。
柱的截面尺寸为700×700，轴线与柱中线重合计算条件见表1和表2表1表2钢筋单根长度值按实际计算值取定，总长值保留两位小数，总重量值保留三位小数。
解：1．上部通常筋长度 2Φ25单根长度L1=Ln+左锚固长度+右端下弯长度判断是否弯锚：左支座hc-c=（700-30）mm =670mm＜LaE=29d=29×25=725mm，所以左支座应弯锚。
锚固长度=max（0.4LaE+15d，hc-c+15d，LaE）=max（0.4×725+15×25，670+15×25，725）=max（665，1045,725）=1045mm=1.045m （见101图集54页）右端下弯长度（悬挑板上部钢筋下弯收头）：12d=12×25=300mm （见101图集66页）L1=6000+6900+1800-375-25+1045+300=15645mm=1.5645m由以上计算可见：本题中除构造筋以外的纵筋在支座处只要是弯锚皆取1045mm，因为支座宽度和直径都相同。
2. 一跨左支座负筋第一排 2Φ25单根长度L2=Ln/3+锚固长度=（6000-350×2）/3+1045=2812mm=2.812m（见101图集54页）3. 一跨左支座负筋第二排 2Φ25单根长度L3=Ln/4+锚固长度=（6000-350×2）/4+1045=2370mm=2.37m（见101图集54页）4. 一跨下部纵筋 6Φ25（未说明，按照非通常计算）单根长度L4=Ln+左端锚固长度+右端锚固长度=6000-700+1045×2=7390mm=7.39m（此处有误，右段锚固长度=max（0.5hc +5d，LaE）=max（475mm，725mm））后面同类错误相同（见101图集54页）5．侧面构造钢筋 4Ф12单根长度L5=Ln+15d×2=6000-700+15×12×2=5660mm=5.66m（见101图集24页）6．一跨右支座负筋第一排 2Φ25单根长度L6=max（5300，6200）/3×2+700=4833mm=4.833m（见101图集54页）7．一跨右支座负筋第二排 2Φ25单根长度L7= max（5300，6200）/4×2+700=3800mm=3.8m（以上第一排负筋左右计算完后未计算中间搭接的架立筋，注意）8．一跨箍筋Φ10@100/200（2）按外皮长度单根箍筋的长度L8=[(b-2c+2d)+ (h-2c+2d)]×2+2×[max(10d，75)+1.9d]= [(300-2×25+2×10)+ (700-2×25+2×10)]×2+2×[max(10×10， 75)+1.9×10] =540+1340+38+200=2118mm=2.118m箍筋的根数=加密区箍筋的根数（三级抗震）+非加密区箍筋的根数 =[（1.5×700-50）/100+1]×2+(6000-700-1.5×700× 2)/200-1=22+15=37根（见101图集63页）9. 第二跨右支座负筋第二排 2Φ25单根长度L9= 6200/4+1045=2595mm=2.595m11．第二跨底部纵筋 6Φ25单根长度L11=6900-700+1045×2（这里延续前面的问题）=8920mm=8.92m12．侧面构造筋 4Ф12单根长度L12=Ln+15d×2=6900-700+15×12×2=6560mm=6.56m13．第二跨箍筋Φ10@100/200（2）按外皮长度单根箍筋的长度L13=2.118m箍筋的根数=加密区箍筋的根数+非加密区箍筋的根数=[（1.5×700-50）/100+1]×2+(6900-700-1.5×700× 2)/200-1=22+20=42根15．悬挑跨上部负筋 2Φ25L=1800-350=1450mm＜4h b=4×700 不将钢筋在端部弯下（见101图集66页）单根长度L15=6200/3+700+1800-350-25+12×25=4492mm=4.492m16．悬挑跨下部纵筋 4Φ25单根长度L16=Ln+12d=1800-350-25+12×25=1725mm=1.725m17．悬挑跨箍筋Φ10@100(2)单根长度L17= (300-2×25+2×10)×2+ [ (700+500)/2-2×25+2×10)]×2+2×[max(10×10， 75)+1.9×10]=1918mm=1.918m根数n=（1800-350-25-50）/100+1=15根试题五计算图示钢筋工程的工程量（满分20分。
造价辅导：梁的钢筋工程量计算，实例讲解
造价辅导：梁的钢筋工程量计算，实例讲解[例题]：见下图框架梁配筋图，抗震等级为二级，混凝土C30，框架柱300×300mm，计算梁的钢筋工程量。
[分析解答]：一、上部贯通筋2Φ20分析：解答：L1=柱间净长+（0.4Lae+15d）×2=10.8-0.075×2+（0.4×34×0.02+15×0.02）×2=11.49+0.1=11.79m总长=11.79×2=23.58m二、①轴线支座负弯矩筋6Φ20分析：左边支座上部上排负筋＝L（净跨）/3+锚固解答：单根长=Ln/3+0.4Lae+15d=1/3（6.6-0.225）+0.4×34×0.02+15×0.02 =2.70m总长=2.70×4=10.8m三、②轴线支座负弯矩6Φ20分析：中间支座上部上排负筋＝L（净跨）/3×2+支座宽注：L（净跨）为该支座相邻两跨跨长值大者。
解答：单根长=Ln/3×2+柱宽=1/3×（6.6-0.225）×2+0.3=4.55m总长=4.55×4=18.2m四、③轴线支座负弯矩筋6Φ20分析：右边支座上部上排负筋=L（净跨）/3+锚固解答：单根长=Ln/3+0.4Lae+15d=1/3（4.2-0.225）+0.4×34×0.02+15×0.02 =1.90m总长=1.90×2=3.8m五、①～②轴线下部通长筋4Φ20分析：解答：单根长=本跨净长+两端锚固长度=6.6-0.225+0.4Lae+15d+Lae=6.6-0.225+0.4×34×0.02+15×0.02+34×0.02=7.63m总长=7.63×4=30.52m六、②～③轴线下部通长筋4Φ20单根长=本跨净长+两端锚固长度=4.2-0.225+0.4Lae+15d+Lae=4.2-0.225+0.4×34×0.02+15×0.02+34×0.02=5.23m总长=5.23×4=20.92m七、箍筋φ8单根箍筋长=（a-2c-d）×2+（b-2c-d）×2+24d=（0.65-0.025×2-0.008）×2+（0.3-0.025×2-0.008）×2+24×0.008=1.86m根数：加密区≥1.5Hb,且≥500mm1.5Hb=1.5×650=975mm＞500mm；取975mm第一跨箍筋个数=箍筋设置区域长/箍筋间距+1=［（0.975-0.05）/0.1］×2+（6.6-0.225-0.975×2）/0.2+1 =41.6根=42根第二跨箍筋个数=箍筋设置区域长/箍筋间距+1=［（0.975-0.05）/0.1］×2+（4.2-0.225-0.975×2）/0.2+1 =29.6根=30根箍筋总长=1.86×（42+30）=133.92m八、腰筋Φ16腰筋长度=（10.8-0.15+15×0.016×2）×4=11.13×4=44.52m九、拉筋φ6=（梁宽-两个保护层+两个弯钩长）×（腰筋长度／拉筋间距+1）×每侧腰筋根数=（0.3-0.025×2+0.075×2）×（11.13/0.4+1）×2=23.06m十、计算钢筋工程量Φ20钢筋=（23.58+10.8+18.2+3.8+30.52+20.92）×2.47=266.32kgΦ16钢筋=44.52×1.58=70.34kgΦ8钢筋=133.92×0.375=50.22kgΦ6钢筋=23.06×0.222=5.12kg本文内容纯属个人观点，仅供参考。
柱板梁钢筋工程量计算(实例
单根长l1 =（4×2＋3.76）＋0.45－ 2×0.03＋2×15d＋1.2×34d = 13.566 （m） 上部纵筋长L1 = 13.566×2 = 27.132 （m） 上部纵筋质量（2Ф20） M1 = 27.132×2.47kg/m×2 = 134.03（kg）
② 梁下部受力纵筋（3Ф22）：采 用在中间支座锚固 两端跨单根长 l21 =〔4＋0.225－0.2－（0.03＋ 0.025柱纵筋）＋15d＋34d〕×2 = 10.096 （m） 中间跨单根长 l22 = 3.76－0.4＋2×lae = 3.76－0.4＋2×34d = 4.856 （m）
下部纵筋长
l2 =（10.096＋4.856）×3 = 44.856 （m） 下部纵筋质量 M2 = 44.856 m×2.98 kg/m×2 = 267.34 （kg）
（2）箍筋Ф8，按03G101-1，考虑 弯钩135º 。
① 单根长度按
l =（0.25＋0.4）×2－8×0.025 ＋28×0.008 = 1.524 （m）
79.44× 0.395＝ 31.38 11.4× 12.78× 0.888 1.208 ＝ ＝ 10.12 15.44
【例2】图为某三层现浇框架柱 （砼C25）立面和断面配筋图，底 层柱断面尺寸为350×350，纵向 受力钢筋 4ф 22（螺纹钢），受力 钢筋下端与柱基插筋搭接，搭接长度 800mm。与柱正交的是“＋”形整 体现浇梁，试计算该柱钢筋工程量。
② 加密区箍筋根数，按规定加密区 离支座750mm，则：
N1=〔（0.75－0.05）÷0.1＋1〕×6 = 4=〔 （4－0.225－0.2－0.75×2） ÷0.2－1 〕×2＋（3.76－0.4－ 0.75×2）÷0.2－1=29（根）
梁的钢筋计算实例详解
梁的钢筋计算实例详解梁的钢筋计算可是个挺有趣又有点小复杂的事儿呢。
咱就好比盖房子搭积木，梁就像那关键的支架，而钢筋呢，就是让这个支架牢固无比的“钢筋铁骨”。
咱先从最简单的说起，比如说一根直梁，它的钢筋计算得先看它要承受多大的力呀。
这就像你背东西，背的东西重，那你就得有更结实的肩膀，梁承受的力大，就得有足够的钢筋来支撑。
那怎么知道梁承受的力呢？这就和梁的跨度、上面要放多少重量有关系啦。
跨度大，就像扁担挑东西，挑的距离远，那扁担中间就更容易弯，所以需要更多的钢筋来加固。
要是梁上面要放很重的东西，比如大型的设备之类的，那也得增加钢筋量，就像你要背个大胖子，肯定得把自己的力气准备得足足的，钢筋也是这个道理。
再说说梁的纵筋计算吧。
纵筋就像梁里面的主力军，承担着大部分的拉力。
我们得根据梁的弯矩来计算纵筋的数量和直径。
弯矩是啥呢？你可以想象成一种让梁弯曲的力量，就像你把一根小树枝弯起来，树枝弯的程度越大，就表示弯矩越大。
那怎么计算纵筋呢？这里面就有个小公式啦，不过咱可别被公式吓着，就像做菜看菜谱一样，按照步骤来就好。
比如说，我们要先算出梁的有效高度，这就像量身高一样，得准确测量。
梁的有效高度就是从梁的顶面到纵筋的中心位置的距离。
然后根据设计的弯矩值，还有一些材料的特性，像钢筋的强度设计值之类的，就能算出需要多少纵筋了。
这就好比你要做一件衣服，知道了要做多大的尺寸，还有布料的结实程度，就能算出需要多少布料了。
箍筋也很重要啊，它就像一个小卫士，把纵筋紧紧地箍在一起，防止它们乱跑。
箍筋的间距是个关键因素。
间距小，就像扎紧的篱笆，能更好地约束纵筋，梁就更牢固。
那箍筋的间距怎么确定呢？这又和梁的抗震等级、梁的高度有关系了。
抗震等级高的地方，就像地震经常光顾的地方，那梁得建得更结实，箍筋的间距就得小一点，这样在地震来的时候，梁才不容易散架。
梁的高度高的话，就像一个高大的巨人，得用更多的箍筋把它的“骨头”箍紧，不然很容易站不稳呢。
