混凝土开裂原因及预防措施
混凝土开裂原因及预防措施 普通混凝土裂缝产生的原因 01
荷载引起的裂缝 混凝土在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝, 次应力裂缝是指由外荷载引起的次生应力产生裂缝。
荷载裂缝特征依荷载不同而异呈现不同的特点。这类裂缝多出现在受拉区、受剪区或振动严重部位。但必须指出，如果受压区出现起皮或有沿受压方向的短裂缝，往往是结构达到承载力极限的标志，是结构破坏的前兆，其原因往往是截面尺寸偏小。点击>>工程资料免费下载
02 温度变化引起的裂缝 混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。 03 收缩引起的裂缝 在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。
塑性收缩。发生在施工过程中、混凝土浇筑后4~5小时左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。塑性收缩所产生量级很大，可达1%左右。
在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。在构件竖向变截面处如T梁、箱梁腹板与顶底板交接处，因硬化前沉实不均匀将发生表面的顺腹板方向裂缝。为减小混凝土塑性收缩，施工时应控制水灰比，避免过长时间的搅拌，下料不宜太快，振捣要密实，竖向变截面处宜分层浇筑。
缩水收缩（干缩）。混凝土结硬以后，随着表层水分逐步蒸发，湿度逐步降低，混凝土体积减小，称为缩水收缩（干缩）。因混凝土表层水分损失快，内部损失慢，因此产生表面收缩大、内部收缩小的不均匀收缩，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土承受拉力超过其抗拉强度时，便产生收缩裂缝。混凝土硬化后收缩主要就是缩水收缩。如配筋率较大的构件（超过3%），钢筋对混凝土收缩的约束比较明显，混凝土表面容易出现龟裂裂纹。
自生收缩。自生收缩是混凝土在硬化过程中，水泥与水发生水化反应，这种收缩与外界湿度无关，且可以是正的（即收缩，如普通硅酸盐水泥混凝土），也可以是负的（即膨胀，如矿渣水泥混凝土与粉煤灰水泥混凝土）。
炭化收缩。大气中的二氧化碳与水泥的水化物发生化学反应引起的收缩变形。炭化收缩只有在湿度50%左右才能发生，且随二氧化碳的浓度的增加而加快。炭化收缩一般不做计算。 混凝土收缩裂缝的特点是大部分属表面裂缝，裂缝宽度较细，且纵横交错，成龟裂状，形状没有任何规律。
04 地基础变形引起的裂缝 由于基础竖向不均匀沉降或水平方向位移，使结构中产生附加应力，超出混凝土结构的抗拉能力，导致结构开裂。 05
钢筋锈蚀引起的裂缝 由于混凝土质量较差或保护层厚度不足，混凝土保护层受二氧化碳侵蚀炭化至钢筋表面，使钢筋周围混凝土碱度降低，或由于氯化物介入，钢筋周围氯离子含量较高，均可引起钢筋表面氧化膜破坏，钢筋中铁离子与侵入到混凝土中的氧气和水分发生锈蚀反应，其锈蚀物氢氧化铁体积比原来增长约2~4倍，从而对周围混凝土产生膨胀应力，导致保护层混凝土开裂、剥离，沿钢筋纵向产生裂缝，并有锈迹渗到混凝土表面。由于锈蚀，使得钢筋有效断面面积减小，钢筋与混凝土握裹力削弱，结构承载力下降，并将诱发其它形式的裂缝，加剧钢筋锈蚀，导致结构破坏。 点击>>工程资料免费下载 要防止钢筋锈蚀，设计时应根据规范要求控制裂缝宽度、采用足够的保护层厚度（当然保护层亦不能太厚，否则构件有效高度减小，受力时将加大裂缝宽度）；施工时应控制混凝土的水灰比，加强振捣，保证混凝土的密实性，防止氧气侵入，同时严格控制含氯盐的外加剂用量，沿海地区或其它存在腐蚀性强的空气、地下水地区尤其应慎重。
06 冻胀引起的裂缝 大气气温低于零度时，吸水饱和的混凝土出现冰冻，游离的水转变成冰，体积膨胀9%，因而混凝土产生膨胀应力；同时混凝土凝胶孔中的过冷水（结冰温度在-78度以下）在微观结构中迁移和重分布引起渗透压，使混凝土中膨胀力加大，混凝土强度降低，并导致裂缝出现。尤其是混凝土初凝时受冻最严重，成龄后混凝土强度损失可达30%~50%。冬季施工时对预应力孔道灌浆后若不采取保温措施也可能发生沿管道方向的冻胀裂缝。 07
施工材料质量引起的裂缝 混凝土主要由水泥、砂、骨料、拌和水及外加剂组成。配置混凝土所采用材料质量不合格，可能导致结构出现裂缝。 08
施工工艺质量引起的裂缝 在混凝土结构浇筑、构件制作、起模、运输、堆放、拼装及吊装过程中，若施工工艺不合理、施工质量低劣，容易产生纵向的、横向的、斜向的、竖向的、水平的、表面的、深进的和贯穿的各种裂缝，特别是细长薄壁结构更容易出现。裂缝出现的部位和走向、裂缝宽度因产生的原因而异。 普通混凝土裂缝的处理方法 1、表面修复
常用的方法有压实抹平,涂抹环氧粘结剂,喷涂水泥砂浆或细石混凝土,压抹环氧胶泥,环氧树脂粘贴下班丝布,增加整体面层,钢锚栓缝合等。 表面涂抹和表面贴补法表面涂抹适用范围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的裂缝以及不再活动的裂缝。表面贴补（土工膜或其它防水片）法适用于大面积漏水（蜂窝麻面等或不易确定具体漏水位置、变形缝）的防渗堵漏 。
2、局部修复法 常用的方法有充填法、预应力法,部分凿除重新浇筑混凝土等。 用修补材料直接填充裂缝，一般用来修补较宽的裂缝，作业简单，费用低。宽度小于0.3mm，深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝、以及小规模裂缝的简易处理可采取开Ｖ型槽，然后作填充处理。
3、水泥压力灌浆法 适用于缝补宽度≥0.5mm的稳定裂缝。 此法应用范围广，从细微裂缝到大裂缝均可适用，处理效果好。利用压送设备（压力0.2~0.4Mpa）将补缝浆液注入砼裂隙，达到闭塞的目的，该方法属传统方法，效果很好。也可利用弹性补缝器将注缝胶注入裂缝，不用电力，十分方便效果也很理想。 4、化学灌浆 可灌入缝宽≥0.05mm的裂缝。 5、减少结构内力 常用的方法有卸荷或控制荷载,设置卸荷结构,增设支点或支撑。改简支梁为连续梁等。 6、结构补强 常用的方法有增加钢筋,加厚板,外包钢筋混凝土,外包钢,粘贴钢板,预应力补强体系等。 因超荷载产生的裂缝、裂缝长时 间不处理导致的混凝土耐久性降低、火灾造成的裂缝等影响结构强度可采取结构补强法。包括断面补强法、锚固补强法、预应力法等混凝土裂缝处理效果的检查包括修补材料试验；钻心取样试验；压水试验；压气试验等。
7、改变结构方案,加强整体刚度 例如:框架裂缝采用增设隔板深梁法处理。 8、混凝土置换法 混凝土置换法是处理严重损坏混凝土的一种有效方法，此方法是先将损坏的混凝土剔除，然后再置换入新的混凝土或其他材料。常用的置换材料有：普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。 9、电化学防护法 电化学防腐是利用施加电场在介质中的电化学作用，改变混凝土或钢筋混凝土所处的环境状态，钝化钢筋，以达到防腐的目的。阴极防护法、氯盐提取法、碱性复原法是化学防护法中常用而有效的三种方法。这种方法的优点是防护方法受环境因素的影响较小，适用钢筋、混凝土的长期防腐，既可用于已裂结构也可用于新建结构。
10、仿生自愈合法 仿生自愈合法是一种新的裂缝处理方法，它模仿生物组织对受创伤部位自动分泌某种物质，而使创伤部位得到愈合的机能，在混凝土的传统组分中加入某些特殊组分(如含粘结剂的液芯纤维或胶囊)，在混凝土内部形成智能型仿生自愈合神经网络系统，当混凝土出现裂缝时分泌出部分液芯纤维可使裂缝重新愈合点击>>工程资料免费下载 11、其它方法 常用方法有拆除重做,改善结构使用条件,通过试验或分析论证不作处理等。 大体积混凝土裂缝产生的原因 大体积混凝土结构中，由于结构截面大，水泥用量多，水泥水化所释放的水化热会产生较大的温度变化和收缩作用，由此形成的温度收缩应力是导致钢筋混凝土产生裂缝的主要原因。这种裂缝有表面裂缝和贯通裂缝两种。表面裂缝是由于混凝土表面和内部的散热条件不同，温度外低内高，形成了温度梯度，使混凝土内部产生压应力，表面产生拉应力，表面的拉应力超过混凝土抗拉强度而引起的。贯通裂缝是由于大体积混凝土在强度发展到一定程度，混凝土逐渐降温，这个降温差引起的变形加上混凝土失水引起的体积收缩变形，受到地基和其他结构边界条件的约束时引起的拉应力，超过混凝土抗拉强度时所可能产生的贯通整个截面的裂缝。这两种裂缝不同程度上，都属有害裂缝。
高强度的混凝土早期收缩较大，这是由于高强混凝土中以30%~60%矿物细掺合料替代水泥，高效减水剂掺量为胶凝材料总量的1%~2%，水胶比为0.25~0.40，改善了混凝土的微观结构，给高强混凝土带来许多优良特性，但其负面效应最突出的是混凝土收缩裂缝几率增多。高强混凝土的收缩，主要是干燥收缩、温度收缩、塑性收缩、化学收缩和自收缩。混凝土初现裂纹的时间可以作为判断裂纹原因的参考：塑性收缩裂纹大约在浇筑后几小时到十几小时出现；温度收缩裂纹大约在浇筑后2到10d出现；自收缩主要发生在混凝土凝结硬化后的几天到几十天；干燥收缩裂纹出现在接近1年龄期内。
01 干燥收缩
混凝土开裂的原因及预防措施
筋工现场值班 ， 发现钢筋移位应及时纠正。
１ 结语 １
总之 ， 在混凝 土的现场施工 中 ， 只要从 以上几方面着手 ，
并不断总结经验 ，相信施工过程 中的混凝土开裂 问题是完全
可以避免的。
温度推算出拆模时混凝土抗压强度所需要的龄期 ， 并最好在
工地预 留同条件养护试块 ，拆模前送试验室试压验证拆模 时
员踩踏钢筋 ， 应专门铺设行人通道 。在浇筑过程 中， 应安排钢
７ 较早拆 模和拆 除支撑 引起 的开裂及预 防措施
何时拆模及拆除支撑 ，要根据模板及支撑的合理存 置期 限的概念 ， 进行结构计算 ； 并根据混凝 土强度发展 的程度 ， 以 及结构设计 中的跨厚 比等条件 ；保证混凝土在拆模及撤 除支 撑后不会发生弯曲开裂等方面进行确定。一般 隋况下 ， 板下模
的上部分水平钢筋上表面 ，或沿着梁板交界处产生的早期开 裂， 这些都是 由于沉降产生的。 沿着水平上部分钢筋的开裂 ，裂缝的深度多达到钢筋表 面， 会使 粘结 力降低 ， 日后还会引起钢筋 的锈蚀 ， 种沉 降裂 这
缝发生于泌水过程中。在混凝 土浇筑后 １２ ～ ｈ进行二次振捣 ， 可消除这种沉降裂缝 。
混凝土硬化 ，则会造成混凝土质量缺陷 。观察 泌水量减少情 况， 同步进行为最好 。刚浇筑成型 的楼板混凝土 ， 随着泌水 伴 而产生沉降 ， 上浮于表面上的水分蒸发而产生塑性收缩 ， 沉降 与塑性收缩是 同步进行 的。在夏天高温天气施 工的泵送混凝
土， 混凝土脱模时经常发现开裂现象 ， 这往往是混凝 土组成材
混凝土的干燥收缩率约为（～ ） ０ 。现在混凝土浇筑大多 ４ ５ ×１
方， 应采取补 强加固 措施。
３ 模板 支撑下沉 引起 的开 裂及预 防措施
混凝土露筋及裂缝成因及防治措施
混凝土露筋及裂缝陷成因及防治措施一、露筋1、现象钢筋砼结构内的钢筋露在砼表面。
2、原因分析砼浇注振捣时，钢筋垫块移位或垫块太少甚至漏放，钢筋紧贴模板；钢筋砼结构断面较小，钢筋过密，如遇粒径大碎石卡在钢筋上，砼水泥浆不能充满钢筋周围；因配合比不当砼产生离析，或模板严重漏浆；砼振捣时，振捣棒撞击钢筋，使钢筋移位；砼保护层振捣不密实，或木模板湿润不够，砼表面失水过多，或拆模过早等，拆模时砼缺棱掉角。
3、预防措施（1）灌注砼前，检查钢筋位置和保护层厚度是否准确。
（2）为保证砼保护层的厚度，要注意固定好垫块。
（3）钢筋较密集时，选配适当粒径的碎石。
碎石最大粒径不得超过结构截面最小尺寸的1/4，同时不得大于钢筋净距的3/4。
结构截面较小，钢筋较密时，可用细石砼浇注。
（4）操作时不得踩踏钢筋，如钢筋有踩弯或脱扣者，及时调直，补扣绑好。
4、处理方法将外露钢筋上的砼残渣和铁锈清理干净，周围打毛，用水冲洗湿润，再支模用灌浆料填充平整，浇水养护；若露筋较深，将薄弱砼、夹渣剔除，冲刷干净湿润，用高一级的细石砼捣实，认真养护。
二、施工缝夹层1、现象施工缝处砼结合不好，有缝隙或夹有杂物，造成结构整体性不良。
2、原因分析在灌注砼前没有认真处理施工缝表面，浇注前，捣实不够；灌注大体积砼结构时，往往分层分段施工。
在施工停歇期间常有木块、锯末等杂物积存在砼表面，未认真检查清理，再次灌注砼时混入砼内，在施工缝处造成杂物夹层。
3、预防措施（1）在施工缝处继续灌注砼时，如间歇时间超过规定，则按施工缝处理，在砼抗压强度不小于1.2Mpa时，才允许继续灌注。
（2）在已硬化的砼表面上继续灌注砼前，除掉表面水泥薄膜和松动碎石或软弱砼层，并充分湿润和冲洗干净，残留在砼表面的水予清除。
（3）在浇注前，施工缝宜先铺抹水泥浆一层。
4处理方法当表面缝隙较细时，可用清水将裂缝冲洗干净，充分湿润后抹水泥浆。
对夹层的处理慎重。
补强前，先搭临时支撑加固后，方可进行剔凿。
码头混凝土面层裂缝原因分析与防治措施
码头混凝土面层裂缝原因分析与防治措施工程的质量通病多产生于施工过程中，源于工序控制不严、质量管理不到位。
质量通病的防治需贯彻“预防为主、防治结合、全方位、全过程覆盖”的方针，使质量管理处于计划、实施、检查、处理循环的中心。
一、码头面层混凝土裂缝原因分析与防治措施码头整体面层一般是在较大面积范围浇筑，分析裂缝产生的原因，大多有以下几点：（一）面层自身施工过程产生的裂缝1．原因分析（1）分段或板块分割线较长；（2）切缝时间掌握不当；（3）水灰比偏大，浮浆过多，混凝土收缩量大；（4）养护不到位；（5）新老混凝土接缝处理不当；（6）混凝土原材料把关不严；（7）面层钢筋不顺直或钢筋网已变形，（8）面层压光工艺不规范。
2．防治措施严格按照施工工艺和技术规范要求施工，严格控制骨料含泥量、混凝土配合比，避免水灰比偏大、浮浆过多、混凝土收缩量大等现象的发生，加强表层处理和二次抹面；混凝土浇筑成型后，严格按照规范进行养护，及时切缝。
（二）码头结构方面产生的裂缝1．原因分析码头结构分段太长时，结构段内因地质不均匀产生不均匀沉降，可能导致某一相邻排架处面层出现裂缝；结构段间的伸缩缝、沉降缝施工时未严格断开，当相邻段间不均匀沉降或不同位移时，在未断开处局部产生应力集中使面层产生裂缝。
2．防治措施主要是从设计时应有较详细的地质资料，根据规范要求和地基情况合理确定结构分段的长度、桩基布置及上部结构的设计。
控制沉桩质量，控制纵横梁和面板现浇和安装质量。
二、面层施工中具体操作措施（一）面层施工方案1．磨耗层施工处理码头面板设计为叠合板，预制板厚16厘米，现浇板厚16厘米，磨耗层厚3～7厘米。
由于磨耗层较薄易裂，不适合单独浇筑，将磨耗层同现浇面板同时浇筑，避免磨耗层损裂的出现；2．面层分缝设计由于面层钢筋网距顶面7～11厘米为素混凝土，为了减小和避免出现不规则裂缝，经现场研究，对码头面板进行分缝，每一结构段内横向沿每个排架现浇上横梁的一侧采用切缝，缝深4毫米，纵向沿坡顶设一公分缝，其余为结构分缝。
门窗洞口转角处混凝土的裂纹原因及防裂措施

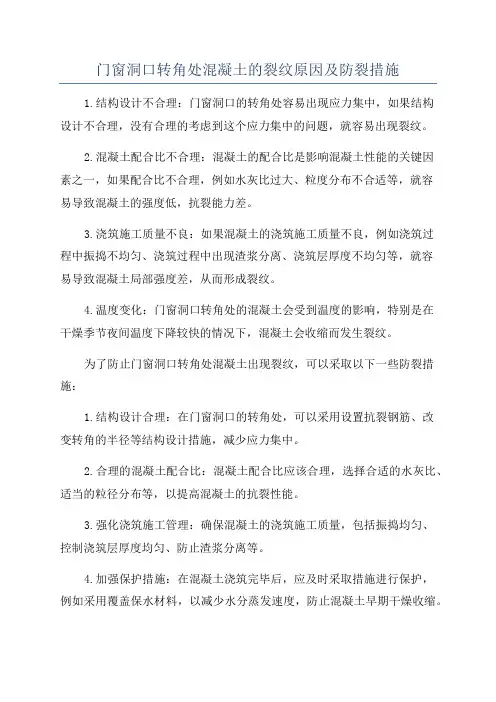

门窗洞口转角处混凝土的裂纹原因及防裂措施1.结构设计不合理：门窗洞口的转角处容易出现应力集中，如果结构设计不合理，没有合理的考虑到这个应力集中的问题，就容易出现裂纹。
2.混凝土配合比不合理：混凝土的配合比是影响混凝土性能的关键因素之一，如果配合比不合理，例如水灰比过大、粒度分布不合适等，就容易导致混凝土的强度低，抗裂能力差。
3.浇筑施工质量不良：如果混凝土的浇筑施工质量不良，例如浇筑过程中振捣不均匀、浇筑过程中出现渣浆分离、浇筑层厚度不均匀等，就容易导致混凝土局部强度差，从而形成裂纹。
4.温度变化：门窗洞口转角处的混凝土会受到温度的影响，特别是在干燥季节夜间温度下降较快的情况下，混凝土会收缩而发生裂纹。
为了防止门窗洞口转角处混凝土出现裂纹，可以采取以下一些防裂措施：1.结构设计合理：在门窗洞口的转角处，可以采用设置抗裂钢筋、改变转角的半径等结构设计措施，减少应力集中。
2.合理的混凝土配合比：混凝土配合比应该合理，选择合适的水灰比、适当的粒径分布等，以提高混凝土的抗裂性能。
3.强化浇筑施工管理：确保混凝土的浇筑施工质量，包括振捣均匀、控制浇筑层厚度均匀、防止渣浆分离等。
4.加强保护措施：在混凝土浇筑完毕后，应及时采取措施进行保护，例如采用覆盖保水材料，以减少水分蒸发速度，防止混凝土早期干燥收缩。
5.控制温度变化：在施工过程中，要注意控制温度变化对混凝土的影响，例如在浇筑混凝土后，可以采取覆盖保温措施，以减少温度变化引起的混凝土收缩。
综上所述，门窗洞口转角处混凝土裂纹的原因很多，但是通过合理的设计和施工管理，以及采取适当的防裂措施，可以有效预防裂纹的产生，提高混凝土的抗裂性能。
混凝土六大常见裂缝及其措施防治
混凝土六大常见裂缝及其措施防治混凝土裂缝是由于混凝土结构由于内外因素的作用而产生的物理结构变化，而裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。
只有正确识别混凝土裂缝的产生原因，采取相应的措施，消除隐患，才能确保结构安全和正常使用。
1塑性坍落裂缝一般多在混凝土浇注过程或浇注成型后，在混凝土初凝前发生，由于混凝土拌合物中的骨料在自重作用下缓慢下沉，水向上浮，即所谓的泌水，若是素混凝土，混凝土内部下沉是均匀的，若是钢筋混凝土，则混凝土沿钢筋下方继续下沉，钢筋上面的混凝土被钢筋支顶，使混凝土沿钢筋表面产生顺筋裂缝。
这种塑性塌落裂缝，对于大流动性混凝土或水灰比较大的混凝土尤为严重。
裂缝一般特征：混凝土沿钢筋表面产生顺筋裂缝。
裂缝防治措施：要仔细选择集料的配级，做好混凝土的配合比设计特别是要控制水灰比，采用适量的减水剂；施工时混凝既不能漏振也不能过振，避免混凝土泌水现象的发生，防模板沉陷；如果发生这类裂缝，可在混凝土终凝以前重抹面压光，使裂缝闭合。
2塑性收缩（干缩）裂缝一般多在混凝土浇注后，还处于塑性状态时，由于天气炎热、蒸发量大、大风或混凝土本身水化热高等原因，而产生裂缝。
裂缝一般特征：一般有两种形状：一种为不规则龟纹状或放射状裂缝；另一种为每隔一段距离出现一条裂缝；有时上述两类裂缝同时在混凝土构件上出现。
裂缝防治措施：选用干缩值较小早期强度较高的硅酸盐或普通硅酸盐水泥；严格控制水灰比，掺和高效减水剂来增加混凝土的塌落度和和易性，减少水泥及水的用量；浇筑混凝土之前，将基层和模板浇水均匀湿透；混凝土浇筑完毕及时覆盖塑料薄膜或者潮湿的草垫、麻片等，保持混凝土终凝前表面湿润；尽量避开在过高温天气下浇筑混凝土。
3温度裂缝一般是由于外界温度变化，使混凝土产生胀缩变形，这种变形即为温度变化，当混凝土构件受到约束时，将在混凝土构件内产生应力，当由此产生的混凝土内部的拉应力超过混凝土抗拉强度极限值时，混凝土便产生温度裂缝。
浅谈混凝土开裂的原因及预防措施

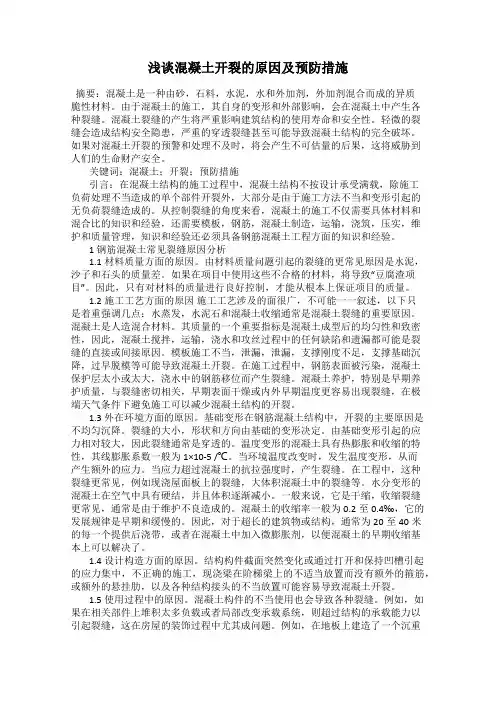

浅谈混凝土开裂的原因及预防措施摘要：混凝土是一种由砂，石料，水泥，水和外加剂，外加剂混合而成的异质脆性材料。
由于混凝土的施工，其自身的变形和外部影响，会在混凝土中产生各种裂缝。
混凝土裂缝的产生将严重影响建筑结构的使用寿命和安全性。
轻微的裂缝会造成结构安全隐患，严重的穿透裂缝甚至可能导致混凝土结构的完全破坏。
如果对混凝土开裂的预警和处理不及时，将会产生不可估量的后果，这将威胁到人们的生命财产安全。
关键词：混凝土；开裂；预防措施引言：在混凝土结构的施工过程中，混凝土结构不按设计承受满载，除施工负荷处理不当造成的单个部件开裂外，大部分是由于施工方法不当和变形引起的无负荷裂缝造成的。
从控制裂缝的角度来看，混凝土的施工不仅需要具体材料和混合比的知识和经验，还需要模板，钢筋，混凝土制造，运输，浇筑，压实，维护和质量管理，知识和经验还必须具备钢筋混凝土工程方面的知识和经验。
1 钢筋混凝土常见裂缝原因分析1.1材料质量方面的原因。
由材料质量问题引起的裂缝的更常见原因是水泥，沙子和石头的质量差。
如果在项目中使用这些不合格的材料，将导致“豆腐渣项目”。
因此，只有对材料的质量进行良好控制，才能从根本上保证项目的质量。
1.2施工工艺方面的原因施工工艺涉及的面很广，不可能一一叙述，以下只是着重强调几点：水蒸发，水泥石和混凝土收缩通常是混凝土裂缝的重要原因。
混凝土是人造混合材料。
其质量的一个重要指标是混凝土成型后的均匀性和致密性，因此，混凝土搅拌，运输，浇水和攻丝过程中的任何缺陷和遗漏都可能是裂缝的直接或间接原因。
模板施工不当，泄漏，泄漏，支撑刚度不足，支撑基础沉降，过早脱模等可能导致混凝土开裂。
在施工过程中，钢筋表面被污染，混凝土保护层太小或太大，浇水中的钢筋移位而产生裂缝。
混凝土养护，特别是早期养护质量，与裂缝密切相关，早期表面干燥或内外早期温度更容易出现裂缝，在极端天气条件下避免施工可以减少混凝土结构的开裂。
1.3 外在环境方面的原因。
衬砌混凝土裂缝产生的原因及处理方法
衬砌混凝土裂缝产生的原因及处理方法一、原因分析：1. 温度变化：混凝土在温度变化过程中会发生体积变化，当温度变化较大时，混凝土会浮现收缩或者膨胀，从而导致裂缝的产生。
2. 混凝土配合比问题：混凝土配合比不合理或者掺入的添加剂不当，会导致混凝土强度不够或者收缩率过大，进而引起裂缝。
3. 施工操作不当：施工过程中如果混凝土的浇筑、振捣和养护等环节操作不当，例如浇筑速度过快、振捣不均匀或者养护不到位，都会导致混凝土的裂缝产生。
4. 基础沉降：如果基础沉降不均匀，会导致上部结构受力不均匀，从而引起混凝土裂缝。
5. 外部荷载作用：外部荷载的作用下，如车辆、机械或者其他重物的震动、振动等，会导致混凝土产生应力集中，从而引起裂缝。
二、处理方法：1. 预防措施：a. 合理设计：在设计阶段，应根据工程要求和环境条件合理选择混凝土配合比，确保混凝土的强度和抗裂性能。
b. 施工操作规范：严格按照施工工艺要求进行操作，包括浇筑速度、振捣时间和养护措施等，确保混凝土的均匀性和充实度。
c. 控制温度变化：在温度变化较大的情况下，采取降温措施，如喷水降温、遮阳等，减少混凝土的收缩或者膨胀。
d. 加强基础处理：在基础施工中，采取加固措施，如采用加固板、加固筋等，确保基础的均匀沉降。
2. 处理方法：a. 补充材料：对于较小的裂缝，可以使用填缝剂或者填充材料进行修补，填充至裂缝的底部，并确保填充材料与混凝土的粘结性。
b. 裂缝处理剂：对于较大的裂缝，可以使用裂缝处理剂进行修补，裂缝处理剂具有较好的渗透性和耐久性，能够有效修复裂缝并提高混凝土的抗裂性能。
c. 加固措施：对于严重裂缝，可以采取加固措施，如加固钢筋、加固板等，以增加混凝土的承载能力和抗裂性能。
d. 重新浇筑：对于无法修复的裂缝，需要重新浇筑混凝土，确保结构的安全性和稳定性。
三、注意事项：1. 在进行混凝土裂缝处理时，应注意选择合适的材料和方法，确保修复后的混凝土具有良好的强度和耐久性。
混凝土路面开裂的原因及补救措施
混凝土路面开裂的原因及补救措施混凝土路面是道路建设中通行质量最高的路面类型。
但即便是混凝土路面，在使用一段时间后也难免出现开裂现象。
这种现象可能是由多种因素造成的。
本文将介绍混凝土路面开裂的原因及相应的补救措施。
1.温度变化混凝土路面经常遭受高温和极低的温度，这会使得混凝土路面发生热胀冷缩的变化。
当温度升高或降低时，混凝土路面可能会出现开裂现象。
这种裂缝称为热胀冷缩裂缝。
2.水分水分是混凝土路面的最大杀手。
不仅是混凝土的制作过程中需要注意水分的控制，日常维护中也要注意排水系统是否畅通，以免水分渗入混凝土中，造成裂缝。
水分使得混凝土膨胀，然后缩回，以致于产生微裂缝。
这些缝隙可能会扩大，从而出现更严重的路面损坏。
3.不当设计或施工不当的路面设计或施工也会导致混凝土路面开裂。
例如，设计的混凝土路面厚度不足匹配了交通负荷，或者施工时混凝土的压实程度不够，都有可能造成混凝土路面开裂的风险。
4.车辆重载混凝土路面可能会遭受到超重车辆的压力，这会导致路面开裂。
如果道路设计的不适当，可能会导致路面上的开裂会变得更加严重。
5.地基不平坦混凝土路面的稳定性取决于其基础（地基）。
如果基础的平整度不够，混凝土路面可能会出现开裂。
这也称为反弯现象，会导致混凝土路面的中央凸起并向边缘倾斜。
1.增加混凝土路面的厚度为了预防混凝土路面开裂，建议在设计路面时增加路面的厚度。
这将有助于减轻路面开裂的风险。
2.改进混凝土配合比在混凝土路面的配合比中增加一些添加物，例如膨胀剂、稳定剂、硅酸盐等，都可以改善混凝土的性能，减少路面开裂的风险。
3.改善路基地面因为混凝土路面的基础（地基）主要来源于路基，如果确保路基地面平坦、稳固，就会减少混凝土路面开裂的风险。
4.改进施工方法混凝土路面施工时，需要严格控制混凝土的含水量和压实程度，否则可能会导致路面开裂。
增加混凝土的密度和强度，可以大幅降低路面开裂的风险。
作为结论，混凝土路面开裂的原因可能会因多种因素而异。
混凝土女儿墙的裂缝成因分析与预防处理
混凝土女儿墙的裂缝成因分析与预防处理一、成因分析（一）混凝土硬化前，有塑性裂缝和构造沉降裂缝；（二）混凝土硬化后，裂缝的原因主要有以下几个方面：1、混凝土自身特性方面：如混凝土的配比中水灰比越大，则越容易裂缝；组成混凝土的粗骨料的强度越低，则越容易裂缝；2、化学作用方面：包括碱骨料反应和钢筋锈蚀导致混凝土裂缝两方面；3、结构力学方面的原因：现在的混凝土构件都是按承载能力极限状态设计的，在正常受力状态下，混凝土构件是不会裂缝或者裂缝是可以接受的，但如果混凝土还没达到设计要求的强度时，由于临时施工荷载的施加而产生裂缝，这是容易被忽视而造成砼现浇楼板裂缝的重要原因；由于地基不均匀沉降导致屋面现浇板及女儿墙拉裂，这也是结构方面的原因导致的裂缝；4、温度变化方面的原因：此原因是导致混凝土裂缝的常见原因，温度的影响主要是冻融循环、季节性的温度变化和使用环境的温度改变而在砼内部产生温度应力，当温度应力超过混凝土的抗拉强度时，砼结构就要裂缝。
二、预防措施对于砼裂缝的预防，目前比较认同的原理是“抗”与“放”的混凝土设计准则，主要方法是在结构形式的选择方面，尽量用滑动、铰接代替刚结，使砼构件有自由伸缩的可能；在施工方面通过设缝措施，降低砼的膨胀量，从面降低伸缩应力，这些都是提供“放”的条件；在材料的性能方面，采取提高抗拉强度、抗拉变形能力及增大配筋，这些都是提供“抗”的条件。
在实际工程中，一般根据具体情况，采取“抗”“放”相结合，以“抗”为主或以“放”为主的措施来防止砼裂缝的产生。
下面本人结合自已几年的工程经验谈谈现浇砼女儿墙的裂缝预防问题。
现浇砼女儿墙的裂缝原因主要是温度变化的影响，女儿墙系室外结构，容易受外界环境的影响，因此女儿墙每隔几米产生竖向裂缝一直是建筑工程的质量通病，一直是建筑技术人员的心病。
本人认为要彻底克服此通病，必须用系统的观点看问题，采取综合预防措施，方可收到成效，综合措施如下：1、严格控制女儿墙的水平配筋（竖向配筋由承载能力极限状态决定）女儿墙应采用双层双向配筋，一般用Φ8—Φ12间距不宜大于150mm，钢筋搭接要相互错开，搭接长度要符合规范要求，以提高砼女儿墙的抗裂能力；2、女儿墙转角处的水平钢筋不应有内折角，应分别锚入对方墙内，必要时应另设转角加强钢筋；3、控制女儿墙厚度，女儿墙厚度不宜小于80mm；4、控制每次浇筑长度，如果女儿墙过长，应按每20m左右设缝分段浇筑，防止砼自收缩和干缩裂缝，它设的后浇带应待相邻砼浇筑完毕28d后采用掺UEA微膨胀砼浇筑完整；5、控制砼的组成成分的自身质量：水灰比不宜大于0.5，骨料要选用密度大、级配好、弹性模量高的，这样的原材料可减少砼的收缩，从而减少裂缝；6、控制砼的浇捣质量：由于女儿墙厚度一般比较小，振动棒不易插入，施工人员认为女儿墙无所谓，随便振振就行，这可能是导致女儿墙裂缝的一个重要原因，因此必须加强女儿墙砼的振捣，确保砼密实，以提高砼的抗裂能力；7、加强养护：在砼的标准养护期内，硬化收缩变形发展得比较快，可完成全部收缩的一半左右，因此在砼的标准养护期内，要加强砼女儿墙的养护使砼的收缩变形尽量趋于平缓，减少砼的收缩应力；8、装饰措施：女儿墙粉刷时，一定要分格粉刷，不仅要水平分格而且竖向也要按不大于4m分格，这样能使女儿墙砼及粉刷层能有伸缩的可能，且伸缩应力比较小。
混凝土开裂成因及预防措施
浅谈混凝土开裂成因及预防措施摘要：随着各地建筑业的迅猛发展，混凝土在建筑行业中的应用越来越广泛，但同时，随之而来的混凝土裂缝这一通病却一直如影随形，不仅影响观感，严重的裂缝也将破坏建筑物、构件的整体性，引起钢筋腐蚀，影响持久强度，给工程带来不同程度的危害。
同时，混凝土楼板裂缝的存在，也常引起诸多用户的不满，特别是住宅工程楼面出现裂缝，往往会引起投诉、纠纷以及索赔要求等。
文章就混凝土裂缝的成因进行分析，并对其预防措施及处理方法提出了自己的一点看法。
关键词：混凝土裂缝、成因、预防措施一、混凝土开裂成因1、楼面钢筋网得不到合理保护钢筋在楼面混凝土板中受抗拉力，起着抵抗外荷载所产生的弯矩和防止混凝土收缩和温差裂缝发生的双重作用，而这一双重作用均需钢筋处在上下合理的保护层前提下才能确保有效。
实际施工中，只要按要求合理地布置垫块，楼面下层的钢筋网在受到混凝土垫块及模板的依托下，其保护层厚度比较容易控制。
但楼面上层钢筋网的有效保护，一直是施工中的一大难题。
其原因：板的上层钢筋一般较细，施工中受到人员踩踏后容易变形、弯曲、下坠，钢筋离楼层模板的高度较大无法受到模板的依托保护；各工种交叉作业，造成施工人员众多、行走十分频繁，尤其混凝土泵管装拆移动时操作人员无处落脚，难免大量踩踏钢筋；上层钢筋网的钢筋支撑马凳设置间距过大或漏放，甚至不设（仅依靠楼面梁上部钢筋搁置和分离式配筋的拐脚支撑）。
钢筋在混凝土浇筑过程中受到扰动而偏离原位，等等现象，极易导致混凝土保护层厚度过大、楼板的有效截面高度减少，从而导致裂缝的产生。
2、混凝土中产生裂缝有多种原因，主要是温度和湿度的变化，混凝土的脆性和不均匀性，以及结构不合理，原材料不合格（如碱骨料反应），模板变形，基础不均匀沉降等。
混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在表面引起拉应力。
后期在降温过程中，由于受到基础或老混凝土的约束，又会在混凝土内部出现拉应力。
气温的降低也会在混凝土表面引起很大的拉应力。
