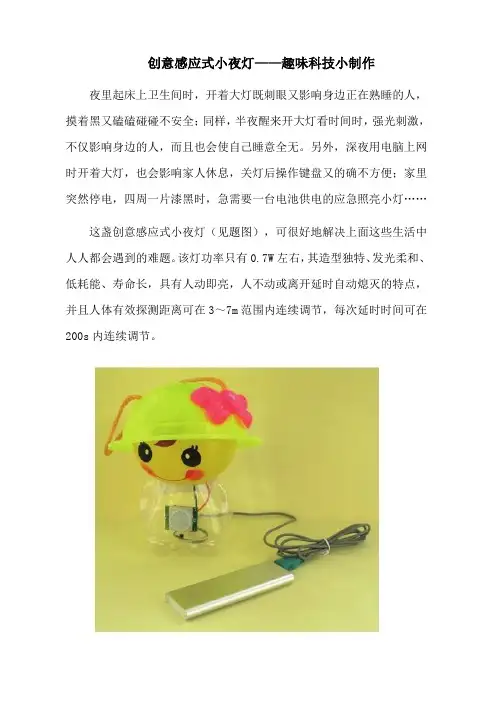

创意感应式小夜灯——趣味科技小制作
创意感应式小夜灯——趣味科技小制作夜里起床上卫生间时，开着大灯既刺眼又影响身边正在熟睡的人，摸着黑又磕磕碰碰不安全；同样，半夜醒来开大灯看时间时，强光刺激，不仅影响身边的人，而且也会使自己睡意全无。
另外，深夜用电脑上网时开着大灯，也会影响家人休息，关灯后操作键盘又的确不方便；家里突然停电，四周一片漆黑时，急需要一台电池供电的应急照亮小灯……这盏创意感应式小夜灯（见题图），可很好地解决上面这些生活中人人都会遇到的难题。
该灯功率只有0.7W左右，其造型独特、发光柔和、低耗能、寿命长，具有人动即亮，人不动或离开延时自动熄灭的特点，并且人体有效探测距离可在3～7m范围内连续调节，每次延时时间可在200s内连续调节。
弄懂工作原理感应式小夜灯的电路如图-1所示，它主要由人体红外感应模块（也叫热释电红外探测器）A1和USB小灯A2等组成。
图-1 感应式小夜灯电路图A1是一种基于红外线技术的自动控制模块，它能以非接触方式检测出运动人体所辐射出来的红外能，并将其转化为正脉冲电信号输出；同时，它还能有效地抑制人体辐射波长以外的红外光和可见光的干扰。
A2为三个成品USB小灯并联构成的LED小灯（虚线框内所示），只要给它接通5V直流电源，便能发出照明光。
VT为晶体三极管，这里起电子开关的作用。
当通过插头XP给图7-1所示的电路接上5V直流电时，电路自动进入待工作状态。
此时，人体红外感应模块A1的输出端OUT处于低电平，晶体三极管VT因无合适偏流而处于截止状态，USB小灯A2无电不发光。
一旦有人进入人体红外感应模块A1的有效探测区域时，其输出端OUT输出高电平，晶体三极管VT获得合适偏流而处于饱和导通状态，USB小灯A2通电发光，实现了“人动灯亮”。
经过一段时间（延时时间），如果人体红外感应模块A1未能再次探测到人体活动，则其输出端OUT自动跳变为低电平，晶体三极管VT因无合适偏流而恢复到原来的截止状态， USB 小灯A2即断电停止发光，实现了“延时自动熄灯”。

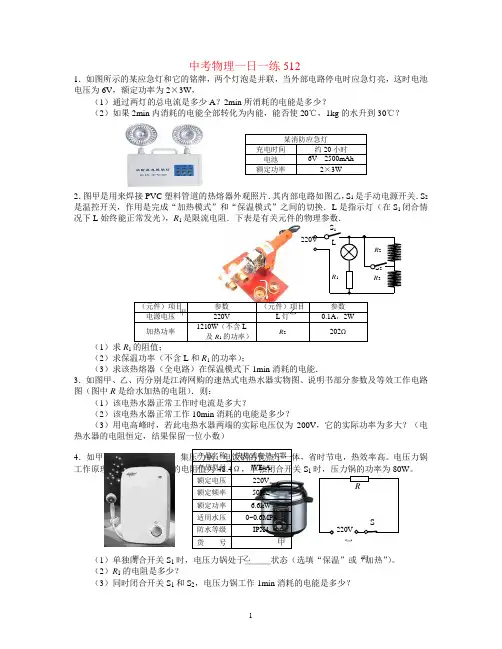

中考物理一日一练512
中考物理一日一练5121．如图所示的某应急灯和它的铭牌，两个灯泡是并联，当外部电路停电时应急灯亮，这时电池电压为6V ，额定功率为2×3W ，（1）通过两灯的总电流是多少A ？2min 所消耗的电能是多少？（2）如果2min 内消耗的电能全部转化为内能，能否使20℃，1kg 的水升到30℃？2．图甲是用来焊接PVC 塑料管道的热熔器外观照片．其内部电路如图乙，S 1是手动电源开关．S 2是温控开关，作用是完成“加热模式”和“保温模式”之间的切换．L 是指示灯（在S 1闭合情况下L 始终能正常发光），R 1是限流电阻．下表是有关元件的物理参数．（元件）项目参数 （元件）项目参数 电源电压 220V L 灯 0.1A ，2W 加热功率1210W （不含L及R 1的功率）R 2202Ω（1）求R 1（2）求保温功率（不含L 和R 1的功率）；（3）求该热熔器（全电路）在保温模式下1min 消耗的电能．3．如图甲、乙、丙分别是江涛网购的速热式电热水器实物图、说明书部分参数及等效工作电路图（图中R 是给水加热的电阻）．则：（1）该电热水器正常工作时电流是多大？（2）该电热水器正常工作10min 消耗的电能是多少？（3）用电高峰时，若此电热水器两端的实际电压仅为200V ，它的实际功率为多大？（电热水器的电阻恒定，结果保留一位小数）4．如甲图所示的电压力锅，集压力锅、电饭锅的优点于一体，省时节电，热效率高。
电压力锅工作原理如图乙，已知R 2的电阻值为48.4Ω，单独闭合开关S 1时，压力锅的功率为80W 。
（1）单独闭合开关S 1时，电压力锅处于＿＿＿状态（选填“保温”或“加热”）。
（2）R 1的电阻是多少？（3）同时闭合开关S 1和S 2，电压力锅工作1min 消耗的电能是多少？某消防应急灯充电时间 约20小时电池6V 2500mAh 额定功率 2×3WS 2 R 2 R 1 S 1 220V 乙 甲LR 1R 3220VS 2R 2 S 1乙甲R 220V S甲 乙 丙 产品名称 快热式电热水器 产品型号 WE-A 额定电压220V 额定频率 50HZ额定功率 6.6kW适用水压 0~0.6MPa 防水等级 IPX4货 号5．电吹风是现代家庭常用的电器，图甲所示是小华家中使用的电吹风，使用过程中，他发现电吹风既可以吹热风，又可以吹冷风．根据这个现象他断定，在电吹风中有带有风扇的电动机和可有发热的电热丝；根据电吹风能够单独输出冷风的现象，他认为电动机和电热丝是并联的．图乙和图丙是他根据现象分析后画出的两个电路图．（1）分析图中乙、丙两个电路，你认为哪一个电路更符合实际情况？（2）小华查看说明书得知，该型号电吹风额定电压为220V ，吹热风时功率为1000W ，吹冷风时功率为120W ，求电吹风正常工作且吹热风时，电热丝的功率，电阻及1min 内电流通过电热丝所产生的热量．甲 乙丙。

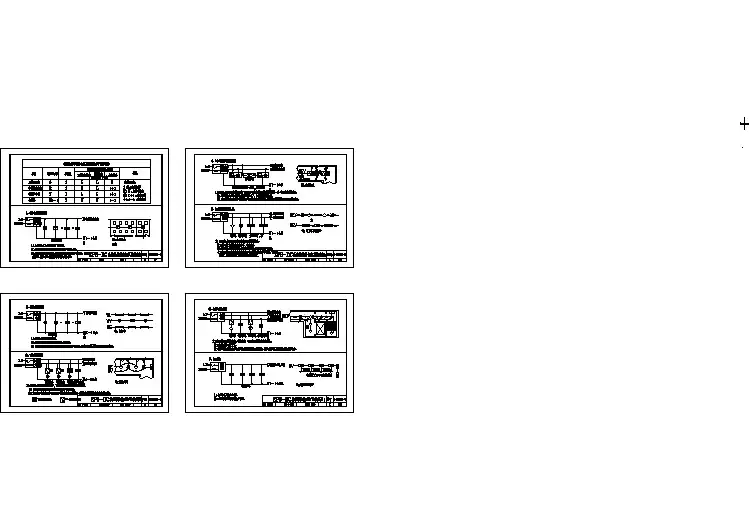

集中型电源应急照明系统图集 EPS-DC系统模块输出灯具接线图17~20-R14版
照明灯电路图全集.docx
照明灯电路图全集•楼梯照明灯C40P 可编程控制器软硬件设置电路图丄 楼梯籲明灯可IA 趕控制眸二•此为一客户24W 日光灯通过CE 认证EMC 测试的范例线路，若贵怀产品负载瓦数较小，滤波器元件应 可依此图作删减。
故此图仅提供贵司工程师作设计的参考； 红线右边为A704的基本功能应用电路，右边为安全保护线路和EMI 滤波线路它有収下呵于特虑： P<i>上權或下用n 滞战一帀揽知・購锁岸吾庭原聯灯■:『底旣点壷*焜应、懵邹輕刖时间 io^况更叛诧燈时何.用大玄节釣电練*C2J 冋一时狀穽几弐住床*懂戦下幡时.幡舜M 唄灯仍世ISifc 也亳，地观■所需电資特 爭均殳挥.先憎東悽用凤昭知用白肯电度衰两龙停止计量电骑，和把舍婷. Tl ■ =■!» -1P「如L7r7ri7 Etn[£*[<砂l______|d(|K 呼■時附甲.豆啦■专■§・f ftfe 鼻二JE 厠席鑒FT•号此卓IB 于會Jt 三斥・I ■•釘I二曜搐阳户茶休槿帰»J J ? TiwjraHF-r^ wwlI IW ；.1iWHM-■I—-暂邸，丘轻阵响化的悽彌去口用鲫为客*甲罔i 、if 可魂程婭制虞埔钱能飙明遅 」w9W —I —■ H.H b 為・wfli ■, *叱鱼尊；鼻心他W?3巧・・一*廉 底SB■■电・用于・・ VE4 贞ib ■ ■ ■矗 r —|NH」T»].]产・(8冲E i'v_ CCM—20o>血]IIi如y *2 TlM 严片T71叶坨 Of3 JDM^?m F ■■一处号聲列刃WTttli帰JI T H* d _ K W ti iVfMI 4 «・T«hit-rv ：恥■审冃■EmnMpi■TIC* 虛略福尸电■■ ：9O»□<711 «:^a:茨抑打1 EM ：(£k«fl sHfcrliSIM-fb^r- 单离]1-fflA. l^.lj ilML'dl.'l-ii• ?l*3J-iTIl 芒ISO TIM25-4?^-(电于发烧友wwwelecfansxomi痂绍缢您的朋舞國［组图］晶体振荡器概述及其类型LED介绍及应用LED光源在照明领域的应用白光LE［简介及应用［图文］采用Buck变换器的LE［驱区动器反馈环路设计及测试［图文］闪烁电灯电路原理［图文］基于I系列负载传感器的光控路灯电路原理［图文］放映室灯光同步转换器工作原理［图文］停电应急灯自动转换器工作原理［图文］路灯延寿控制器电路原理图［图文］5S模块工作原理及应用［图文］采用5S模块的闪烁灯电路原理［图文］采用5S模块的光控路灯工作原理［图文］触摸式过道节能灯工作原理［图文］白炽灯泡延寿器电路原理［图文］应急灯电路的工作原理［图文］7个元件的LED丁控制电路［组图］单电池DC-D駆动手电筒电路［图文］用TWH8751制作直流日光灯及电路［图文］电动车上使用的电量指示电路［图文］非常简单的延时照明灯［图文］袖珍光控延时照明灯电路［图文］红外线自动门控制器电路［组图］高亮度白光led灯制作R2A7.31GNDAC MOVFU2［组图1白光LE［驱区动选择最好的拓扑［图文］自制大功率激光手电制作及设计［图文］触摸式台灯原理图wwwelecfansxom［图文］照明与报警电路［组图］利用电脑主机US供电的台灯电路制作（与电脑同步工作）［图文］用LS7535组成的调光电路图［图文］具有电源保持和自动关断功能的照相机测光电路图［图文］附加式LP录像机增加日聲像补偿电路图［图文］放大曝光器电路图［图文］放大机计时曝光器电路图［图文］LED手电制作及diy电路［图文］照相机闪光灯的工作原理［图文］电路图常见电器元件标识及符号［图文］照明电路图符号大全［图文］PT2102感应式触摸调光台灯电路［图文］220V输入的LED丁电源电路［图文］开关型混音器电路［图文］灯流控制电路［图文］24W日光灯驱动电路图（通过C臥证EM测试）［图文］楼梯照明灯C40阿编程控制器软硬件设置电路图［图文］客厅豪华吊灯红外线遥控系统电路图［图文］遥控吊扇灯光控制电路图［图文］实用触摸延时熄灭、音乐台灯电路图［图文］轻触延时开关电路图［图文］轻触双键调光灯电路图［图文］改进型多花样变色吊灯电路图［图文］吊灯新型变光控制器电路图［图文］家庭彩灯控制器电路图［图文］改进型多花样变色吊灯电路图［图文］室内换色遥控灯电路图_［图文］喜庆彩灯电路图［组图］人体感应壁画声光效果控制器电路图［图文］自修时间控制灯电路图［图文］自动步进调光器电路图［图文］装在门铃内的照明灯延时控制电路图［图文］专用IC触摸式台灯开关电路图［图文］音乐芯片触摸延时灯控制电路图［图文］音乐集成块触模式台灯开关电路图［图文］遥控水晶式吸顶灯电路图［图文］遥控灯无线发射器电路图［图文］无线遥控、触摸调光灯开关电路图•［图文］四状态照明灯控制器电路图•［图文］双灯双调光台灯电路图［图文］双D单极触摸开关灯电路图wwwelecfansxom［图文］双D触发器延时熄灯控制电路图［图文］楼道灯多地控制开关电路图［图文］渐亮、渐暗调光电路图［图文］家用“一控一”遥控灯电路图［图文］家庭风扇照明控制器电路图［图文］红外线遥控灯具电路图［图文］豪华吊灯无线遥控系统电路图［图文］多功能台灯电路和外型构造示意电路图［图文］多功能红外遥控吊灯电路图［图文］多功能调光台灯电路图［图文］调光专用芯片HT7713性能及应用电路图［图文］电子开关触摸延时灯电路图［图文］单片四路延时灯控制电路图［图文］单片多路延时灯控制电路图［图文］床头延时灯电路图［图文］触摸无极调光灯电路图［图文］触摸式五挡调光吊灯电路图［图文］触摸调光专用集成电路BA5030及应用电路图［图文］参数固态继电器调光台灯电路图［图文］TSG2608型灯光遥控编解码电路图［图文］SM7232特性及调光应用电路图［图文］SD-CMC（CMH型亚超声（红外线）二线制触摸遥控照明灯电路图［图文］HT7713触摸遥控调光电路图［图文］HT7706内部结构及应用电路图［图文］ESK-1型汽箱式照明灯遥控开关电路图［图文］CS7232红外线遥控调光电路图［图文］CS7232调光应用电路图［图文］BA2103遥控调光器电路图［图文］BA2103调光集成电路及应用电路图［图文］装饰变色灯电路图［图文］语音翻转流水彩灯电路图［图文］鱼缸彩灯电路图［图文］新型电子装饰画电路图［图文］伪随机变色灯电路图［图文］双色追逐跑灯电路图［图文］闪光怪声发生电路图［图文］三色跑灯电路图［图文］趣味光点移动彩灯电路图•［图文］鸟鸣彩灯链电路图•［图文］可调跳动灯光电路图wwwelecfansxom［图文］家用七色变光灯电路图［图文］火树银花满天星电路图［图文］光控循环闪烁彩灯电路图［图文］多路闪光器电路图［图文］多花样彩灯电控制专用IC HJ94030及其应用电路图［图文］变色吊灯电路图［图文］八路输出闪光电路图［图文］智能型路灯控制器电路图［图文］照明灯时控开关电路图［图文］阅读书写灯光照明控制器电路图［图文］阅报照明灯全自动控制器电路图［图文］一种全自动路灯控制器电路图［图文］阳台防盗灯电路图［图文］新颖的声光控走廊灯电路图［图文］新一代集成电路声光控照明灯开关电路图［图文］写字台（梳妆台）自动亮灯电路图［图文］卫生间照明冲洗全自控装置电路图［图文］微波传感模块自动灯电路图［图文］太阳能自动定时节能灯电路图［图文］四运放LM324构成的低功耗节电灯座电路图［图文］声控延时节能灯电路图［图文］声控调光电路图［图文］双定时光控照明灯控制器电路图［图文］声控走廊灯电路图［图文］受电话铃声控制的台灯电路图［图文］声控触摸延时方便灯电路图［图文］声控、光控调光式灯光控制器电路图［图文］声光控自动延时照明灯开关电路图［图文］声光控触摸延时一体化节电开关电路图［图文］人体遥感电灯和门铃电路图［图文］人体热电启动灯电路图［图文］控时自动调光台灯电路图［图文］具有强抗干扰声控照明灯电路图［图文］具有抗干扰性能的声光控制器电路图［图文］教室照明微波自动控制器电路图［图文］家庭卫生间门控灯电路图［图文］红外线自动灯控开关电路图［图文］鸡舍自动补光灯电路图［图文］鸡舍灯光自动控制器电路图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6V应急灯电路图集应急灯电路图消防应急灯广泛用于公共场所的走廊、消防通道内。
现在各厂矿企业、大型超市、医院学校等都安装了这种应急灯。
市场上众多的消防应急灯具是由消防公安及安监部门监制的产品．品种繁多，但功能基本一致。
当市电停电时，消防应急灯自动点亮，来电时自动熄灭。
消防应急灯作为一种备用照明设备，在灯具内装有停电时提供电源的蓄电池G(或称电瓶)。
由于应急灯长时间与市电并联在一起工作，所以容易出现故障。
因属于专用产品．大多数都不提供电路图，为便于维修，笔者剖析了四款应急灯，画出了电路图见图1～图4所示，供参考。
图1所示的应急灯，是一款最简单的应急灯。
当有市电时．通过变压器B降压、整流、滤波．此时6V的直流继电吸合，常开触点闭合，使整流后的直流电通过R1降压向电瓶充电，LED作电源指示灯。
当市电停电时，6V的继电器失电．常开点断开，接通常闭点，应急灯泡ZD接到电瓶端．得电发光起到应急照明作用。
市电恢复时．回复到上述过程。
常见故障：(1)电瓶长期充电，电液干枯，过早损坏。
(2)变压器长期通电过热烧坏。
(3)最常见的是继电器线圈长期通电烧坏或其接点烧蚀。
这种灯较简易价格低．然而故障也出现得多。
图2、图3是较图1有所改进的电路，用晶体管作为无触点开关。
有市电时通过变压器降压整流滤波后的电压，一路给D2对电瓶充电，另一路给电阻R2为Q1提供基极偏压，使Q1饱和导通，Q2(或Q3)截止．灯泡ZD1、ZD2不亮，当停电时，C1端的电压消失，由于图2中D2(或图3中D3)的隔离作用，使Q1截止，此时电瓶经R3向Q2提供基极电流使其导通．灯泡ZD1、ZD2点亮。
来电时恢复上述过程．发光管LED作电源指示作用。
常见故障：由于电瓶长期充电。
又无充满保护电路．故最容易坏，其次是变压器，再就是驱动三极管Q2(或Q3)，如果灯泡长期被点亮。
管于发热，也容易损坏。
一般更换这几个元件便能正常工作。
图4所示的电路是一款比较正规的产品．当市电正常供电时。
通过变压器降压、整流、滤波，在C1上得到大约13V的直流电压。
该电压经R3、Q1、D6给电瓶充电。
Q1的基极接有稳压二极管DZ1，电阻R4既是Q1基极的偏流电阻，又是稳压管的限流电阻，使Q1基极约为8.9V，这样充电电压受到限制，最高为7.6V．可保护电池。
其充电电流随着电瓶的电压而变化，电压越低充电电流越大，反之越小。
在充电状态，Q2饱和导通，Q3由于D7、R10的作用而截止，Q4也截止，所以照明灯ZD1、ZD2不亮。
当220v交流电因故停电时，变压器B1次级无输出电．电路中直流13V电压消失，D7正极无电压，由于Q2在停电前处于饱和导通状态，所以Q3立即导通，Q4基极电位升高，Q4也随之导通，照明灯DZ1、DZ2被点亮。
Q4导通后其集电极为低电位，由于R1跨接在Q4集电极与Q3基极之间，Q3基极电位下降，维持Q3的导通状态，照明灯一直被点亮。
红色LED作为充电指示灯，绿色LED作为主电源指示灯。
红灯亮表示电瓶正在充电，绿灯亮表示有交流220V电压。
0N／OFF为照明灯的开关按钮，220V交流电源停电时．可以通过此按钮打开或关闭照明灯。
当应急灯出故障时．可先观察两指示灯的工作状态。
交流220V供电正常时．绿色指示灯应亮，电瓶充电红色指示灯也应亮。
如果绿灯不亮，则应检查变压器次级是否有9V交流电压，电容C1两端应有13V左右的直流电。
如果两处都没有电压。
一般是变压器B1损坏。
电源(绿色)指示灯亮，充电(红色)指示灯不亮，可测Q1发射极有无7V左右电压，如无电压，则应检查Q1之前的相应元件。
检修中，可断开电瓶正极，测量应急灯的开路充电电压与通路充电电压，正常时应为7V左右，充电电流约为450mA。
如果电压过高，则应查Q1是否击穿短路，DZ1、R14是否开路，过高的充电电压，将造成电瓶过充损坏。
交流220V停电时．照明灯ZD1、ZD2不亮．首先查灯泡是否损坏．再检查三极管Q2、Q3、Q4及相关元件是否损坏；电瓶老化等。
作者：李宗友消防灯电路图一批泰源TY06消防应急灯，使用数月后出现无充电指示．不能开灯的现象。
剖析其电路如图所示。
市电经电容C1降压限流(约100mA)、滤波、整流给电池恒流充电。
此时A点电位约为7v，经R3、R5分压为Q1基极提供偏置，使Q1导通。
但Q2基极被D6钳位与发射极等电位而截止，从而Q3基极无偏置电流而截止，照明灯不亮。
市电断电或按下试验按钮K1时．A点电位下降．D5、D6截止，Q1在C3作用下仍保持导通，从而使Q2导通后通过D7、R4保持Q1导通，并通过R8使Q3导通，照明灯亮。
此时如按下K2，Q1无偏置截止，Q2、Q3截止灯灭，完成关灯功能。
如再按下K3时，Q2导通，通过D7、R4和R8使Q1、Q3导通。
而Q1导通又保持了Q2导通，灯亮，完成开灯功能。
经检查．损坏电路均为R2、R7烧毁、C2爆裂，或铅酸电池的电池液干涸损坏。
已不能再充电。
分析故障原因为电池长时间充电使电池液干涸．导致A点电压升高而损毁以上元件。
因应急灯不移动，将其免维护电池换为普通电池，更换损坏元件后，应急灯能正常使用。
为使其能长效使用，将恒流充电改为浮充，用7V／1W稳压管与33Ω电阻串联后并接在A点与地之间，经一年多使用，均正常。
作者：何东两款6-8W 应急灯电路此款没有和市电隔离，就注意安全，电线不得裸露，应装在盒子里，输出部分电压高，应小心触电。
还有输入端的两条线间应接一个1M的放电电阻，防止拔下来之后，受到余电的电击。
切记！T1：双12V变压器大功率三极管3DD15A、T1：双12V变压器大功率三极管2SD882 双12V变压器LED自动应急照明灯电路与制作电路工作原理：如附图所示，合上电源开关S1，市电正常供电时有220V的电压，再由电容器C1、C2降压后，经过VD1-VD4全波整流，稳压管VD5 和电容C3稳压滤波后，产生稳定的11.5V直流电压和75mA的电流，为9节1.2V充电电池充电，同时继电器线圈K得电工作，其常闭触点K1断开，LED灯无电不亮；另一方面常开触点K2闭合，同时拨通开关S1向充电电池形成脉冲电流对11.5V电池E浮充电。
R3是限流电阻，电池不会发热，电池平时处于电压保持状态，充电电流微小，也就是人们所说的浮充电，电池使用寿命为1-2年左右。
LED1～LED24是白色发光管，把每3只串成一组，这样24只就可以构成8组，并把8组并联后按图接到电路中。
由于每只发光管的工作电压为3.5V。
3只串联为10.5V已基本满足要求。
且每只发光管的工作电流在25-30mA之间，这样使得每只发光管都能正常工作一旦市电电网电路故障停电或家用保险丝熔断．继电器线圈K失电。
K2触点断开，这时K1常闭触点闭合，接通充电电池的电源，点亮LED的24只发光管，给人们提供应急照明；元器件的选择：图中的C1、C2选用1μF／400V的优质涤纶电容。
K选用工作电压为10～12V，电流在45mA左右的灵敏继电器，如JPX —12F 等，LED1-LED24是白色发光管用φ5mm的。
E选用9节7号1.2V充电电池串联而成，也可用一块12V免维护畜电池。
其他均按图中标注进行选取，对号入座，无特殊要求。
整机电路放置在一个绝缘较好的PVC防火塑料盒内，引出导线接好市电，根据需要把LED1-LED24放置在多处不同的地方即告完成。
白炽灯应急照明线路白炽灯应急照明线路如图1-1-1所示。
当市电电网正常供电时，220V的交流市电电压经电容C1压，再经二极管VD1的半整流和电容C2的滤波后，以约90mA的脉冲电流给电池充电。
与此同时，因为晶体管VT1基极加上正偏压而处于导通状态，使VT2处于截止状态，灯泡EL不亮。
一旦市电电网断电，晶体管VT1由导通变成截止，VT2由截止变成导通，灯泡点亮。
二极管VD2的作用是隔离电池和VT1的基极，保证市电一停，VT1转向截止。
市电恢复供电后，VT1导通，EL熄灭，电路复位。
图1-1-1中的EL为6.3V、0.15A的小灯泡，电池可用4节1号电池，也可用6V蓄电池。
二、荧光灯应急照明线路荧光灯应急照明线路如图1-1-2所示。
晶体管VT与变压器T的一次绕组构成电感三点式振荡器，将蓄电池的交流电压经变压器的升压作用，在L3上得到较高的交流电压，从而点亮8W荧光灯，作为应急灯使用。
电阻R为晶体管VT的基极偏置电阻，适当调整它可改变逆变输出功率。
制作时，变压器的磁芯可用电视机的行输出变压器的磁芯，L1用Φ0.35mm漆包线绕40圈，L2用Φ0.35mm漆包线绕40圈，L3用Φ0.16mm漆包线绕300圈。
晶体管VT选用3DD15A，电阻阻值为1kΩ左右，功率为1/8W。
消防应急灯线路消防应急灯线路如图1-1-3所示。
该线路被广泛安装于公共场所的走廊、消防通道内，属于消防专用设备。
其工作原理如下。
⑴灯光控制电路：由VT3、VT4、VT5、VT7和按钮SB2、SB3构成灯光控制电路。
在无市电时，按一下按钮SB2（开），VT5饱和导通，VT5的集电极电流通过R12使VT7维持导通；VD11反向击穿工作在稳压状态；VT5的集电极电压给VT3、VT4提供偏置电压使其导通，EL1、EL2点亮。
当按一下按钮SB3（关）时，VT7截止，VT5不具备导通条件，灯熄灭。
当有市电供电时，外接电源经VD9使VD7反向截止．VT5无法导通，按钮SB2和SB3都不能控制灯EL1、EL2的开和关。
停电后二极管饱和导通，构成点灯电路条件，EL1、EL2点亮；来电后VD7负极电位变高又反向截止，VT5截止，灯灭（起到自动控制的作用）。
点灯控制电路中VD7、VT7通过R6工作在临界状态，按钮SB2、SB3只起到触发作用。
⑵电池充电电路：外接电源VT2、VT6、R8、VD10对电池进行恒流充电。
当有外接电源供电时，充电电流经R8、VD10向电池充电，且使充电指示灯VL3点亮。
⑶电源电路：220V交流电压经变压器变压、整流滤波，由VT1集电极输出4.6V直流电压，主要提供给电路供电源充电，并经R9使VL1发光指示。
⑷验电路：当按住试验按钮SB1不放时，VT1截止。
VD7负载电位变低而正偏导通，使VD5导通，满足点灯条件，VL1、VL2点亮；松开按钮SB1灯随即熄灭。
试验电路的作用是测试点灯电路是否正常。
⑸障显示电路：由VD13、VT8、R17和VD11组成故障显示电路，如果外接电源电压过高使VT8导通，VL2点亮，指示过电压故障。
全自动多用途应急灯当夜晚来临时，你正在灯下工作学习时，突然停电了，周围一片漆黑，你一定会不知所措。
只能在黑暗中摸索着寻找蜡烛、手电，非常不方便。
还有一些特殊的场所如：宾馆、饭店或地下室人员流动密集，受建筑物结构的限制，在白天也需要人工照明，如果突然停电，特别是由于突发意外原因引起的停电如：地震、火灾，会使人员疏散造成很大的困难。
