工程图纸都有图纸设计说明各个字母代表什么意思都有SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在xxCLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在xxCLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，xxWE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨xx（屋架）敷设：AB暗敷在xx：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）也是塑壳断路器的一种，额定电流32A，2极开关。
CAD电气图及符号基本知识
CAD 经典教程——电气图基本知识内容提要：本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容。
通过本章学习,应达到如下基本要求。
①掌握电气工程CAD制图规范。
②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如。
③掌握电气技术中的文字符号和项目代号。
13.1电气工程CAD制图规范电气工程设计部门设计、绘制图样，施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定，本节扼要介绍国家标准GB/T18135—2000《电气工程CAD制图规则》中常用的有关规定。
13.1.1图纸的幅面和格式1．图纸的幅面绘制图样时，图纸幅面尺寸应优先采用表13-1中规定的的基本幅面。
本幅面共有五种，其尺寸关系如图1-1所示。
幅面代号的几何含义，实际上就是对0号幅面的对开次数。
如A1中的“1”，表示将全张纸（A0幅面）长边对折裁切一次所得的幅面；A4中的“4”，表示将全张纸长边对折裁切四次所得的幅面，如图13-1所示。
必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准（GB/T14689—93）中的规定。
图13-1 基本幅面的尺寸关系图框线必须用粗实线绘制。
图框格式分为留有装订边和不留装订边两种，如图13-2和图13-3所示。
两种格式图框的周边尺寸a、c、e见表13-1。
但应注意，同一产品的图样只能采用一种格式。
（a）横装（b）竖装图13-2 留有装订边图样的图框格式（a）横装（b）竖装图13-3 不留装订边图样的图框格式国家标准规定，工程图样中的尺寸以毫米为单位时，不需标注单位符号（或名称）。
如采用其他单位，则必须注明相应的单位符号。
本书的文字叙述和图例中的尺寸单位为毫米，均未标出。
图幅的分区,为了确定图中内容的位置及其他用途，往往需要将一些幅面较大的内容复杂的电气图进行分区，如图13-4所示。
水电cad图标注释大全

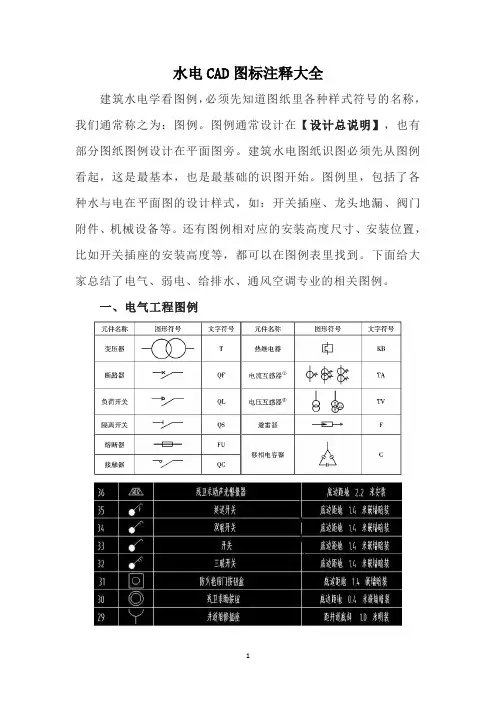

水电CAD图标注释大全
建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。
图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。
建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。
图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏、阀门附件、机械设备等。
还有图例相对应的安装高度尺寸、安装位置，比如开关插座的安装高度等，都可以在图例表里找到。
下面给大家总结了电气、弱电、给排水、通风空调专业的相关图例。
一、电气工程图例
建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座；多了一个字母K，则用来表示空调插座；多了一个字母X，则表示洗衣机插座。
上图中，左边图例，右边为相对应的安装高度。
电缆表示方式：
电线导管敷设方式：二、弱电工程图例
三、给排水工程图例
四、通风空调工程图例。
电气符号大全
电⽓符号⼤全电⽓符号⼤全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙⾯敷设CE：沿天棚⾯或顶棚⾯敷设ACE：在能进⼊⼈的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进⼊的顶棚内FC：暗敷设在地⾯内SCE：吊顶内敷设,要穿⾦属管⼀，导线穿管表⽰SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-⾦属线槽M-钢索CP-⾦属软管PR-塑料线槽RC-镀锌钢管⼆，导线敷设⽅式的表⽰DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装⽅式的表⽰CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌⼊S-⽀架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯⼄烯管敷设：FPC电缆桥架敷设：CT ⾦属线槽敷设：MR 塑料线槽敷设：PR ⽤钢索敷设：M 穿聚氯⼄烯塑料波纹电线管敷设：KPC穿⾦属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙⾯敷设：WS 暗敷设在墙内：WC 沿天棚或顶板⾯敷设：CE 暗敷设在屋⾯或顶板内：CC吊顶内敷设：SCE 地板或地⾯下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适⽤于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的⼀种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设⽅式的⼀些表⽰⽅法，你对照着查⼀下矿⽤铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿⽤铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接⽤软电缆（电线），软结构。
cad符号大全及说明
cad符号大全及说明CAD符号大全及说明。
CAD（Computer Aided Design）是计算机辅助设计的简称，是一种利用计算机技术进行辅助设计的技术体系。
在工程设计领域，CAD符号是非常重要的一部分，它们用于表示各种不同的元件、构件和设备，为工程设计提供了标准化的图形符号。
本文将介绍一些常见的CAD符号及其说明，希望能够帮助大家更好地理解和运用CAD符号。
一、电气CAD符号。
1. 电源符号，电源符号是表示电气设备供电位置的标志，通常用于标识插座、开关等设备的电源位置。
电源符号通常采用“⚡”的图标表示，有时也会在图标上方标注“电源”字样。
2. 开关符号，开关符号用于表示电气设备的开关位置，常见的开关符号包括单开关、双开关、按钮开关等，它们在CAD图纸中具有不同的图形表示。
3. 电线符号，电线符号用于表示电气设备之间的连接关系，常见的电线符号包括直线、曲线、虚线等，它们在CAD图纸中具有不同的线型和颜色表示。
4. 灯具符号，灯具符号用于表示灯具的位置和类型，常见的灯具符号包括吊灯、筒灯、壁灯等，它们在CAD图纸中具有不同的图形表示。
5. 电机符号，电机符号用于表示电机的位置和类型，常见的电机符号包括直流电机、交流电机、步进电机等，它们在CAD图纸中具有不同的图形表示。
二、机械CAD符号。
1. 轴线符号，轴线符号用于表示零件的轴线位置，通常采用直线或虚线表示，有时也会标注轴线的直径和长度。
2. 尺寸符号，尺寸符号用于表示零件的尺寸大小，常见的尺寸符号包括直线、箭头、数字等，它们在CAD图纸中具有不同的位置和方向表示。
3. 螺纹符号，螺纹符号用于表示零件的螺纹位置和类型，常见的螺纹符号包括内螺纹、外螺纹、螺纹深度等，它们在CAD图纸中具有不同的图形表示。
4. 齿轮符号，齿轮符号用于表示齿轮的位置和类型，常见的齿轮符号包括直齿轮、斜齿轮、蜗杆齿轮等，它们在CAD图纸中具有不同的图形表示。
5. 联轴器符号，联轴器符号用于表示联轴器的位置和类型，常见的联轴器符号包括弹性联轴器、齿轮联轴器、万向联轴器等，它们在CAD图纸中具有不同的图形表示。
建筑配电图用线符号及各线安装符号在CAD中的表示含义

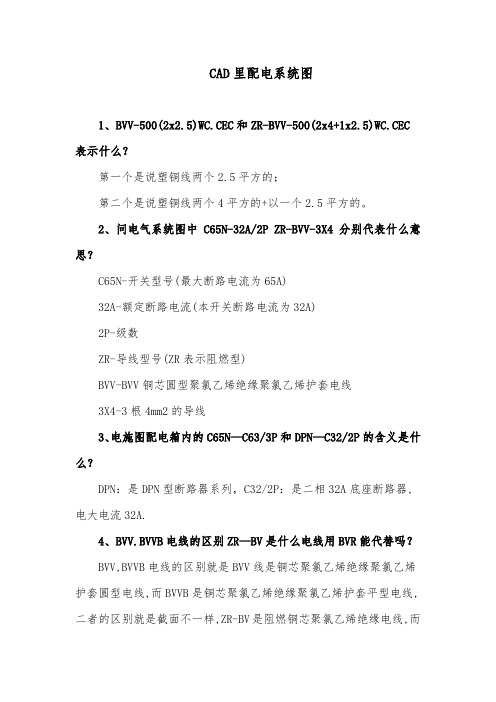

CAD里配电系统图1、BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么？第一个是说塑铜线两个2.5平方的；第二个是说塑铜线两个4平方的+以一个2.5平方的。
2、问电气系统图中C65N-32A/2P ZR-BVV-3X4分别代表什么意思？C65N-开关型号(最大断路电流为65A)32A-额定断路电流(本开关断路电流为32A)2P-级数ZR-导线型号(ZR表示阻燃型)BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线3X4-3根4mm2的导线3、电施图配电箱内的C65N—C63/3P和DPN—C32/2P的含义是什么？DPN：是DPN型断路器系列，C32/2P：是二相32A底座断路器,电大电流32A.4、BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗？BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替。
BVV.BVVB是有护套的铜塑线，前者圆形，后者扁形。
ZR—BV是阻燃型的铜塑线（无护套，仅有绝缘）。
无阻燃要求时，BVR可以替代ZR—BV，但不划算，BVR价格要相对高些。
5、请问电线电缆中“BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV”是什么意思？人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套RVV和AVVR为软铜芯聚氯乙烯绝缘聚氯乙烯护套电缆看JB8734-1998SYV表示同轴电缆6、电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码－（用数字表示，太多了，懒得写了）七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KVPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设7、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设8、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内9、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装10、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线。
CAD电气图及符号基本知识
CAD电⽓图及符号基本知识CAD 经典教程——电⽓图基本知识内容提要：本章是电⽓制图的基础知识，重点讲述电⽓⼯程CAD制图规范、电⽓图形符号及画法使⽤命令、电⽓技术中的⽂字符号和项⽬代号等内容。
通过本章学习,应达到如下基本要求。
①掌握电⽓⼯程CAD制图规范。
②掌握电⽓图形符号及画法使⽤命令，能在实际绘图中应⽤⾃如。
③掌握电⽓技术中的⽂字符号和项⽬代号。
13.1电⽓⼯程CAD制图规范电⽓⼯程设计部门设计、绘制图样，施⼯单位按图样组织⼯程施⼯，所以图样必须有设计和施⼯等部门共同遵守的⼀定的格式和⼀些基本规定，本节扼要介绍国家标准GB/T18135—2000《电⽓⼯程CAD制图规则》中常⽤的有关规定。
1．图纸的幅⾯绘制图样时，图纸幅⾯尺⼨应优先采⽤表13-1中规定的的基本幅⾯。
表13-1 图纸的基本幅⾯及图框尺⼨代号B×L a c e mm其中：a、c、e为留边宽度。
图纸幅⾯代号由“A”和相应的幅⾯号组成，即A0～A4。
基本幅⾯共有五种，其尺⼨关系如图1-1所⽰。
幅⾯代号的⼏何含义，实际上就是对0号幅⾯的对开次数。
如A1中的“1”，表⽰将全张纸（A0幅⾯）长边对折裁切⼀次所得的幅⾯；A4中的“4”，表⽰将全张纸长边对折裁切四次所得的幅⾯，如图13-1所⽰。
必要时，允许沿基本幅⾯的短边成整数倍加长幅⾯，但加长量必须符合国家标准（GB/T14689—93）中的规定。
图13-1 基本幅⾯的尺⼨关系图框线必须⽤粗实线绘制。
图框格式分为留有装订边和不留装订边两种，如图13-2和图13-3所⽰。
两种格式图框的周边尺⼨a、c、e见表13-1。
但应注意，同⼀产品的图样只能采⽤⼀种格式。
（a）横装（b）竖装图13-2 留有装订边图样的图框格式（a）横装（b）竖装图13-3 不留装订边图样的图框格式国家标准规定，⼯程图样中的尺⼨以毫⽶为单位时，不需标注单位符号（或名称）。
如采⽤其他单位，则必须注明相应的单位符号。
最新建筑电气CAD图形符号
建筑电气工程图形符号
安装工程常用图形符号
一、电气工程图形符号
1、电气工程图形符号（P2）
2、机械控制图形符号（P13）
3、操作件和操作方法（P14）
4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符
号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）
5、图集使用的范例和说明（P19）
6、在工程平面图中标注的各种符号与代表名称（P25）
7、表达线路敷设方式标注的文字代号（P26）
8、表达线路敷设部位标注的文字代号（P27）
9、表达照明灯具安装方式标注的文字代号（P27）
二、管道工程图形符号
1、管道及附件（P28）
2、管道的连接（P29）
3、阀门图形符号（P30）
4、卫生器具及水池图形符号（P31）
5、设备及仪表图形符号（P32）
三、暖通工程图形符号
1、图样线型（P33）
2、风管及部件（P33）
3、通风空调设备（P34）
4、阀门（P35）
(一)、电气工程图形符号。
cad符号大全 (2)[001]
CAD符号大全CAD（计算机辅助设计）是一种广泛应用于工程设计和制造的技术。
在CAD软件中，需要使用各种符号来表示不同的元素和功能。
本文将为您介绍一些常用的CAD符号，以便您在工程设计中准确地表示和交流各种信息。
1. 基本几何图形符号•线段（-）: 表示直线段。
•矩形（▭）: 表示矩形，通过指定宽度和高度来定义。
•圆形（◯）: 表示圆形，通过指定半径来定义。
•椭圆（⬭）: 表示椭圆，通过指定长轴和短轴来定义。
•斜线（/）: 表示斜线段。
•弧线（↻）: 表示弧线，通过指定起点、终点和半径来定义。
•曲线（wavy line）: 表示曲线段。
2. 结构符号•点（•）: 表示一个点，用于标记位置。
•箭头（→）: 表示方向或指示。
•垂直线（⬭）: 表示垂直于水平线的直线。
•水平线（─）: 表示水平线段。
•垂直双线（⏜）: 表示垂直于水平双线。
•水平双线（═）: 表示水平双线段。
•平行线（‖）: 表示平行线段。
•角度符号（∠）: 表示角度的大小和方向。
3. 电气符号在CAD软件中，电气符号用于表示不同的电气元件和连接方式。
•电源符号（⚡）: 表示电源。
•电池符号（☉）: 表示电池。
•开关符号（⎕）: 表示开关。
•灯泡符号（⬭）: 表示灯泡或指示灯。
•传感器符号（⬭）: 表示传感器。
•电阻符号（R）: 表示电阻。
•电容符号（C）: 表示电容。
•电感符号（L）: 表示电感。
4. 流程图符号在CAD软件中，流程图符号用于表示不同的流程和控制结构。
•开始/结束符号（⏏️）: 表示流程的开始或结束。
•操作符号（○）: 表示一个操作或处理步骤。
•判断符号（◇）: 表示一个条件判断。
•输入/输出符号（⚒️）: 表示输入或输出数据。
•循环符号（⬭）: 表示循环结构。
•分支符号（↥）: 表示分支结构。
5. 各行业专用符号不同行业在CAD设计中也有自己特定的符号，用于表示该行业的特定元素或功能。
以下是一些常见的行业专用符号示例：•建筑行业：房屋平面图中使用的门、窗、楼梯等符号。
(最新)建筑电气CAD图形符号
(最新)建筑电气CAD图形符号建筑电气工程图形符号 (没有积分吗,注册一下就会有送10绝对够下载了) 安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号(P2)2、机械控制图形符号(P13)3、操作件和操作方法(P14)4、非电量控制及其他(导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关)(P15)5、图集使用的范例和说明(P19)6、在工程平面图中标注的各种符号与代表名称(P25)7、表达线路敷设方式标注的文字代号(P26)8、表达线路敷设部位标注的文字代号(P27)9、表达照明灯具安装方式标注的文字代号(P27) 二、管道工程图形符号1、管道及附件(P28)2、管道的连接(P29)3、阀门图形符号(P30)4、卫生器具及水池图形符号(P31)5、设备及仪表图形符号(P32)三、暖通工程图形符号1、图样线型(P33)2、风管及部件(P33)3、通风空调设备(P34)4、阀门(P35)电气工程图形符号第 1 页共 35 页(一)、电气工程图形符号序号图形符号说明 1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关电气工程图形符号第 2 页共 35 页序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点当操作器件被吸合时延时闭合和释放时延时断20 开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)位置开关,动合触点 23 限制开关,动合触点位置开关,动断触点 24 限制开关,动断触点热敏开关,动合触点 25 注:θ可用动作温度代替电气工程图形符号第 3 页共 35 页热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点 2627 具有热元件的气体放电管荧光灯起动器动合(常开)触点 28 注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点(一)电气工程图形符号--续表序号图形符号说明当操作器件被吸合或释放时,暂时闭合的过渡动31 合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片电气工程图形符号第 4 页共 35 页37 双绕组变压器38 三绕组变压器39 自耦变压器电抗器 40 扼流图电流互感器 41 脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器具有有载分接开关的三相三绕组变压器，有中44 性点引出线的星形-三角形连接三相三绕组变压器，两个绕组为有中性点引出45 线的星形，中性点接地，第三绕组为开口三角形连接(一)电气工程图形符号--续表序号图形符号说明三相变压器 46 星形-三角形连接电气工程图形符号第 5 页共 35 页具有有载分接开关的三相变压器星形-三角形47 连接三相变压器 48 星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号可变电阻器 55 可调电阻器 56 滑动触点电位器57 预调电位器58 电容器一般符号可变电容器 59 可调电容器电气工程图形符号第 6 页共 35 页60 双联同调可变电容器(一)电气工程图形符号--续表序号图形符号说明 61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)电气工程图形符号第 7 页共 35 页74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)由电能表操纵的带有打印器材的遥测仪表(转发77 器)屏、盘、架一般符号 78 注:可用文字符号或型号表示设备名称79 列架一般符号人工交换台、中断台、测量台、业务台等一般80 符号(一)电气工程图形符号--续表序号图形符号说明 81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线电气工程图形符号第 8 页共 35 页88 装在支柱上的封闭式母线 89 母线伸缩接头 90 中性线 91 保护线 92 保护和中性共用线 93 具有保护和中性的三相配线 94 滑触线 95 地下线路 96 架空线路 97 管道线路 98 多孔(如6孔)管道线路 99 具有埋入地下连接点的线路 100 水下线路 101 沿建筑物明敷设通信线路 102 沿建筑物暗敷设通信线路 103 电气排流电缆 104 挂在钢索上的线路 105 用单线表示的多回线路(或电缆管束) 电气工程图形符号第 9 页共 35 页106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路(一)电气工程图形符号--续表序号图形符号说明 111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位电气工程图形符号第 10 页共 35 页120 电缆终端头121 电力电缆直通接线盒电力电缆连接盒 122 电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明 131 电铃132 扬声器133 发声器电气工程图形符号第 11 页共 35 页134 电话机135 照明信号136 手动报警器137 感烟火灾探测器138 感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯)145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号电气工程图形符号第 12 页共 35 页153 卤代烷消防设备辅助符号2、机械控制序号国家标准图形符号说明机械的连接 1 气动的连接液压的连接 2 具有力或者运动指示方向的机械连接延时动作 3 注:三角为指向返回方向自动复位 4 注:三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器电气工程图形符号第 13 页共 35 页3、操作件和操作方法17 一般情况下手动控制 18 受限制的手动控制 19 拉拔控制 20 旋转控制序号国家标准图形符号说明21 推动操作 22 接近效应操作 23 接触效应操作 24 紧急开关 25 手轮操作26 脚踏操作 27 杠杆操作 28 可拆卸的手柄操作 29 钥匙操作 30 曲柄操作 31 滚轮操作 32 凸轮操作电气工程图形符号第 14 页共 35 页33 过电流保护的电磁操作 34 电磁执行器操作 35 热执行器操作 36 电动机操作 37 电钟操作 4、非电量控制及其他38 液位控制 39 计数控制 40 流体控制 41 气流控制温度控制42 (θ可用t代替)43 压力控制 44 滑动控制 45 端子导线的连接46 可拆卸的端子 47 连接点交流器方框符号交换器一般符号 48 转换器一般符号电气工程图形符号第 15 页共 35 页49 直流交流器 50 整流器 51 桥式全波整流器 52 逆变器 53 整流器/逆变器电动机启动器的方框符号 54 电动机起动器的一般符号 55 步进起动器56 调节-起动器 57 带自动释放的起动器可逆式电动机直接在线接触器式起动器 58 可逆式电动机满压接触器式起动器59 星-三角起动器 60 自耦变压器式起动器 61 带可控整流器的调节-起动器接近和接触敏感器件62 接近传感器 63 接触传感器 64 接近开关动合触点电气工程图形符号第16 页共 35 页65 接触敏感开关动合触点 66 磁铁接近时动作的接近开关,动合触点 67 铁接近时动作的接近开关,动断触点电力、照明和电信布置插座 68 单相插座 69 暗装单相插座 70 密闭(防水)单相插座 71 防爆单相插座带保护触点插座 72 带接地插孔的单相插座73 带接地插孔的暗装单相插座 74 带接地插孔的密闭(防水)单相插座 75 带接地插孔的防爆单相插座 76 带接地插孔的三相插座 77 带接地插孔的暗装三相插座 78 带接地插孔的密闭(防水)三相插座 79 带接地插孔的防爆三相插座 80 插座箱(板)电气工程图形符号第 17 页共 35 页序号国家标准图形符号说明 81 多个插座(示出3个)82 具有单极开关的插座 83 具有隔离变压器的插座 84 带熔断器的插座电力、照明和电信布置开关 85 开关一般符号 86 单极开关 87 暗装单极开关 88 密闭(防水)单极开关 89 防爆单极开关 90 双极开关 91 暗装双极开关 92 密闭(防水)双极开关 93 防爆双极开关 94 三极开关 95 暗装三极开关 96 密闭(防水)三极开关电气工程图形符号第 18 页共 35 页97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线)102 调光器5、图集使用的范例和说明图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一配电室及进线用开关柜般符号多种电源配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米照明配电箱(盘) 画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米画于墙外为明装,除注明外底边边距地1.2米电源切换箱(盘) 画于墙内为暗装,除注明外底边边距地1.4米画于墙外为明装,除注明外底边边距地1.2米事故照明配电箱(盘) 画于墙内为暗装,除注明外底边边距地1.4米电气工程图形符号第 19 页共 35 页画于墙外为明装,除注明外底边边距地1.2米组合开关箱画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号除注明外,只做出线口,防水弯头距机座0.2米,均附接地交流电动机螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米明装单相二级插座 250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表明装单相三极插座注) (带接地)明装单相四级插座380伏-15安,25安,距地0.3米 (带接地)暗装单相二级插座 250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下明装单相三极插座注) (带接地)明装单相四级插座380伏-15安,25安,距地0.3米,容量选用见设计图 (带接地)暗装单相二级防脱250伏-10安,距地0.3米,居民住宅及儿童活动场所应注电气工程图形符号第 20 页共 35 页锁紧型插座意安全插座,如采用普通插座时,应距地1.8米国标名称型号、规格、做法说明暗装单相三极防脱250伏-10安,距地0.3米,居民住宅及儿童活动场所应采锁紧型插座(带接地) 用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱380伏-20安,距地0.3米锁紧型插座(带接地)安装T型插座 50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属地面出线盒防水拉线开关(单相250伏-3安,瓷制二线)拉线开关(单极二线) 250伏-3安拉线双控开关(单极250伏-3安三线)吊线灯附装拉线开250伏-3安(立轮式),开关绘制方向表示拉线开关的安装关方向明装单极开关(单极跷板式开关,250伏-6安(见表注) 二线)暗装单极开关(单极跷板式开关,250伏-6安(见表注) 二线)明装双控开关(单极跷板式开关,250伏-6安(见表注) 三线)暗装双控开关(单极跷板式开关,250伏-6安(见表注) 三线)暗装按钮式定时开250伏-6安(见表注) 关暗装拉线式定时开250伏-6安关暗装拉线式多控开250伏-6安关暗装按钮式多控开250伏-6安关电气工程图形符号第 21 页共 35 页电铃开关 250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集符号下面的数字，为选用本图集中待选定型灯具的设计花灯编号非定型特制灯具具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯)单管荧光灯规格、容量、型号、数量按工程设计图要求，施工中一双管荧光灯般均应用高效节能型荧光灯灯具及与其配套的高可靠、三管荧光灯高功率因素(>0.95)的交流电子镇流器荧光灯花灯组合防爆型光灯投光灯规格、容量详见设计图注图形符号图集使用的范例和说明国标名称型号、规格、做法说明电源引入线除注明外,架空引入时,高度与一层顶板同一般电杆带照明灯具的电杆带照明灯具的电杆及投照方向除有设计图或说明外,均按本图集拉线的一般符号带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为2根导线型号的选择电气工程图形符号第 22 页共 35 页铜芯导线时为2根详见工程设计说明;除工程设计图铝芯导线时为3根中注明外,暗敷交流配电线路铜芯导线时为3根时,按图集JD5-605~607选铝芯导线时为4根交流配电线路配相应的管径及铜芯导线时为4根线槽铝芯导线时为5根交流配电线路铜芯导线时为5根铝芯导线时为6根交流配电线路铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关图形符号图集使用的范例和说明国标名称型号、规格、做法说明电气工程图形符号第 23 页共 35 页熔断器除注明外,均为RC1A瓷插式熔断器除注明外,为1T1-A型交流电流表指示式电流表、电压表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米RVB(2×0.2) 暗装时穿管1对1(2×0.2)电话线路 2对2(2×0.2)末端线路,简化标注时, SC15、PC15、TC20、3对3(2×0.2) 只注明电话对数FEC15、(KRG)204对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、电视线路 FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司安装或敷设高度(米) 自室内该处地面算起安装或敷设高度(米) 自室外该处地面算起消防专用按钮 SFAN-1型电气工程图形符号第 24 页共 35 页实验室用暗装塑料插安装高度:除注明者外,距地1.2米;装于依墙实验台处, 销组板距台面上0.3米实验室用暗装插销组安装高度:除注明者外,距地1.2米;装于依墙实验台处, 板距台面上0.3米实验室插销组板、箱编圈内数字:A为分盘号;B为设计选定插销组板或箱的号排列方案实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合6、在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线在电力或照明设备一般在配电线路上的标写格式口处标写格式的标注方法a-----设备编号; a-----设备编号; 末端支路只注编号时为: b-----额定功率(千瓦); b-----设备型号; a-----回路编号; c-----路线首端熔断片或自c-----设备功率(千瓦); b-----导线型号; 动开关释放的电流(安); d-----导线型号; c-----导线根数; d-----标高(米); e-----导线根数; d-----导线截面; f-----导线截面(毫米2); e-----敷设方式及穿管管径; g-----导线敷设方式及部f-----敷设部位; 位交流电对照明灯具的表达格式m-----交流系统电源第三相; a-----灯具数;f-----交流系统设备端第一相; b-----型号或编号;U-----交流系统设备端第二相; c-----每盏灯的灯泡数或灯管数;例:交流三相带中性线表示如下: d-----灯泡容量(瓦);3N~50赫,380伏 L-----光源种类;N-----中性线 e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。
