阀门型号编制方法

阀门型号编制方法
阀门是用来开闭管路、控制流向、调节和控制输送介质的参数（温度、压力和流量）的管路附件。

阀门有很多不同的类型，每种类型都有其独特的功能。

阀门的型号应依据国标编号要求。

若是企业标准，应注明型号的相关说明。

今天主要为大家介绍一下阀门型号编制方法及表示方法。

阀门型号编制方法

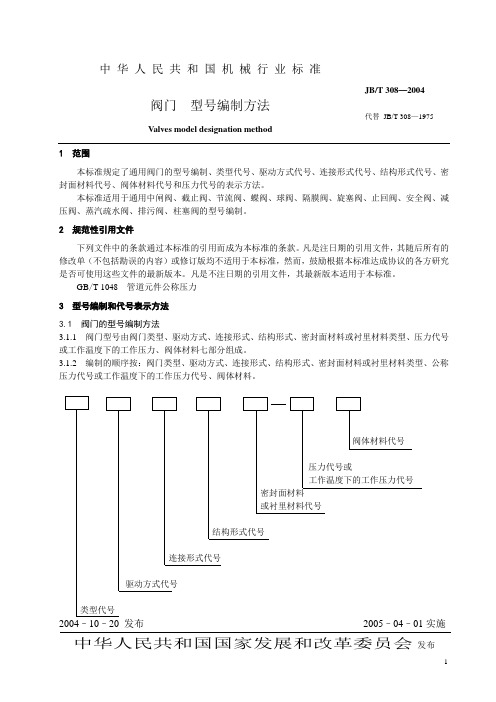

国家标准化管理委员会日前发布了《阀门型号编制方法》；由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的阀门型号表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

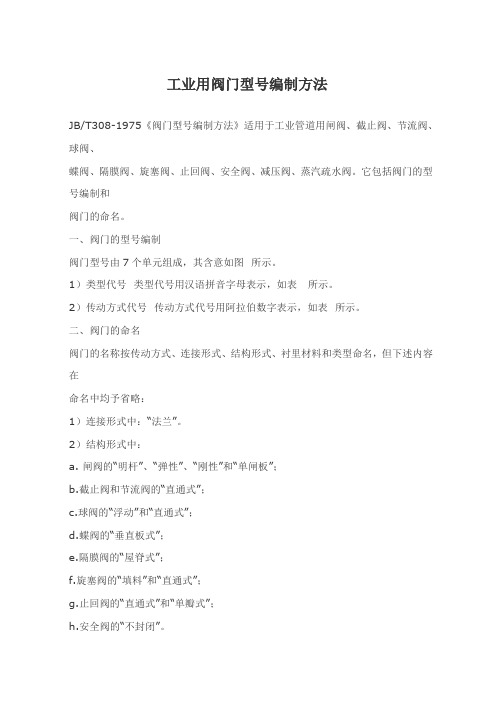

阀门型号表示方法
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂；阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要；目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门型号类型（代号表）：
二单元、阀门型号传动方式（代号表）：
三单元、阀门型号连接方式（代号表）：
四单元、阀门型号结构形式（代号）：
1、蝶阀结构形式（代号表）：
2、闸阀结构形式（代号表）：
3、球阀结构形式（代号表）：
4、止回阀结构形式（代号表）：
5、截止阀、节流阀和柱塞阀结构形式代号表：
6、隔膜阀结构形式代号表：
7、旋塞阀结构形式代号表：
8、安全阀结构形式代号表：
9、减压阀结构形式代号表：
10、疏水阀结构形式代号表：
11、排污阀结构形式代号表：
五单元、阀门型号密封材质（代号表）：
六单元、阀门型号公称压力
数值用阿拉伯数字直接表示（__MPa）MPa的数值公斤数的10倍。

七单元、阀门型号阀体材料(代号表)：
1、阀门型号阀体材料代号表：
注：Pg≤16kgf/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号
2、阀门型号密封面或衬里材料代号表：
注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。

阀门应存干燥通风的室内，通路两端须堵塞，长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。

运行中的阀门，各种阀件应齐全、完好。

法兰和支架上的螺栓不可缺少，螺纹应完好无损，不允许有松动现象。

不允许在运行中的阀门上敲打、站人或支承重物；特别是非金属阀门和铸铁阀门，更要禁止。

球阀型号编制表示方法
导读
球阀是启闭件(球体)由阀杆带动，并绕球阀轴线作旋转运动的阀门。

在标准GB/T21465-2008《阀门术语》中对其型号编制方式作了具体要求。

球阀(ball valve)，标准GB/T21465-2008《阀门术语》中定义为：启闭件(球体)由阀杆带动，并绕球阀轴线作旋转运动的阀门。

亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。

而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。

本类阀门在管道中一般应当水平安装。

球阀按照驱动方式分为：气动球阀，电动球阀，手动球阀。

球阀型号编制表示方法说明：
球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式
球阀名称代号：Q表示球阀
球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号
连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式
结构型式代号：浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通
固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通
密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工
压力等级代号：16表示压力为16公斤(1.6Mpa)最大可到64Mpa
150LB表示美标磅级压力，最大耐压等级可达
2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa);
5K表示日级压力，最大压力63K
阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。

球阀编辑举例：
1、DQ41H-16P表示：D低温、Q球阀、4法兰连接、1浮动直通流道、H表示不锈钢、16压力为16公斤、P阀体为18-8系不锈钢
2、Q645F-25C表示：Q球阀、6气动驱动、4法兰式、5T型三通流道、F氟塑料、25压力二十五公斤、C铸钢
常见的球阀型号有：
V型球阀：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H;
保温球阀：BQ41F、BQ641F、BQ941F;
不锈钢球阀：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;
衬氟球阀：Q41F46、Q641F46、Q941F46;
低温球阀：DQ41F、DQ41H、DQ41Y;
对夹式球阀：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、
高温球阀：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、
固定球阀：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;
涡轮球阀：Q341F、Q341H、Q341W、Q341Y;
焊接球阀：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;
偏心半球阀：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y;
上装式球阀：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F;
三通球阀：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;
四通球阀：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
