监测终端技术规范1．监测终端功能要求（1）精度要求监测终端的精度应满足下述要求：稳态基波电压、基波电流精度：要求达到0.2%；短期电压变动（包括电压暂降、电压骤升和电压短时中断）：电压变动量1%；持续时间10ms；电压偏差：0.2%；频率偏差：0.01Hz；三相不平衡度：电压不平衡度绝对误差0.2%；电流不平衡度绝对误差1％；电压、电流各序分量0.5%；谐波：按GB/T 14549-93规定为A级谐间波：要求同谐波；闪变：5％。
（2）监测功能监测终端应具有监测下述一项或多项电能质量指标的功能（见错误！未找到引用源。
）：短期电压变动，包括电压暂降、电压骤升和电压短时中断；应能记录事件发生时的有效值以及电压电流波形。
事件发生前后录波时间可以设置。
波形数据存储采用COMTRADE格式； 电压偏差、频率偏差、不平衡度、谐波、间谐波、电压波动闪变监测与记录功能；能分析显示2-50次谐波、谐波功率、电压、电流的总谐波畸变率和各次谐波含量；谐应能分析显示间谐波。
三相电压、电流不平衡度及正序、负序、零序分量；监测终端应具有各项电能指标合格率统计功能，包括电压合格率、频率合格率、电压不平衡度合格率、谐波总畸变合格率、闪变合格率。
以及记录最大偏差及发生时间。
合格率率统计周期可以设置为小时，日，周，月。
具有开关量输出功能,输出应采用无源节点，能分别输出指标越限和设备故障报警。
电能质量监测终端各通道应同步采样同步计算各项指标。
通过单元的面板键盘操作。
可远程设置设置查询仪器参数。
各参数显示至少应精确到小数点后3位。
基本功能如表一表一电能质量监测装置功能（3）显示功能监测终端应具有被监测主要电能质量指标的实时数据显示功能。
监测终端应应具有液晶屏显示。
应该具有波形、频谱、数据表多种显示方式。
能够本地显示与查询正在发生的事件记录。
（4）通讯功能在线监测终端应根据实际应用环境的通讯要求，应具有以太网接口、RS485接口，可以扩充GPRS模块。
衡量电压质量的指标
衡量电压质量的指标电压质量是用来衡量电力系统的稳定性和供电质量的重要指标之一、电压质量不仅与电力设备的正常运行直接相关，也与用户电气设备的安全和使用寿命密切相关。
本文将介绍衡量电压质量的主要指标。
1.电压稳定性电压稳定性是衡量电力系统供电质量的重要指标之一、在理想情况下，电网应提供稳定、准确、恒定的电压。
然而，电力系统中可能存在许多因素导致电压的不稳定，如短期的电源起伏、过载和突发负荷变化等。
因此，电压稳定性是衡量电力系统供电质量的重要指标之一2.电压波动和闪烁电压波动和闪烁是指电力系统中瞬时电压值发生波动和闪烁的现象。
电压波动可导致灵敏电子设备的误操作，影响生产和设备的正常运行。
电压闪烁可引起灯光闪烁和运行不稳定，对用户的生产和居住环境产生负面影响。
电压波动和闪烁主要由系统负荷变化、短路故障和电力负荷突变等因素引起。
3.电压暂降与电压中断电压暂降是指电力系统中电压短时间内下降至一定程度的现象。
电压暂降可能导致对灵敏设备的损坏，如计算机、服务器和控制系统等。
电压暂降的原因可能是电力系统的短路故障、电网故障以及非线性负载变化等。
电压中断是指电网中电压完全中断的情况，可能导致整个系统的瘫痪，造成严重的损失。
4.谐波含量谐波是指电力系统中频率为整数倍于基波频率的电压或电流成分。
由于非线性负载、电力电子装置和混合负载等因素引起的谐波会产生额外的耗散功率、设备过热、线圈激磁、发热和电容器的改变等。
过高的谐波含量可能会导致电力设备的烧坏、设备故障和电力网络的不稳定。
5.电压不平衡电压不平衡是指电力系统中三相电压不对称的程度。
电压不平衡可能会导致设备运行不稳定、增加功率损耗和减少设备寿命。
电力系统中可能存在许多导致电压不平衡的因素，如单相负载不均匀、电源故障、三相电力线缆线路不平衡等。
以上所述的指标是衡量电压质量的主要指标之一、通过对上述指标的监测和评估，可以及时发现电力系统中的异常情况，并采取适当的措施来提高电压质量，确保电力系统稳定运行，并最大限度地减少对用户设备和用电负载的影响。
电压暂降、短时中断和电压变化的抗扰度试验报告模板
1）因设备（元件）或软件的损坏或数据的丢失而造成不能自行恢复至正常状态的功能降低或丧失。
——未测试N
四、测试结论：
测试通过
五、备注：
测试：
日期：
批准：
日期：

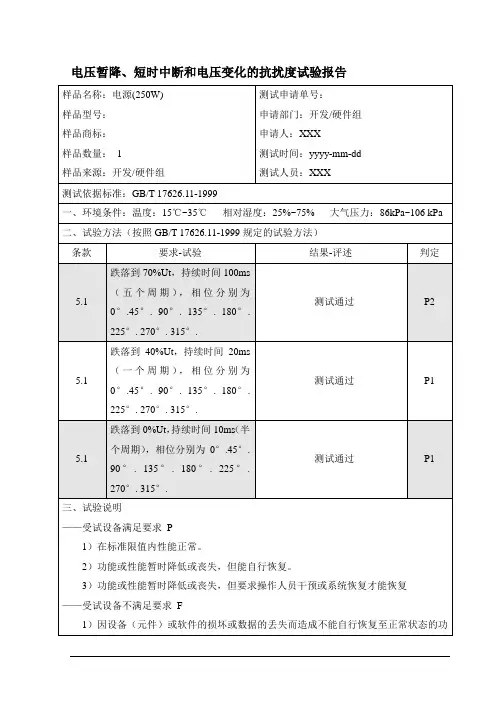

电压暂降、短时中断和电压变化的抗扰度试验报告
样品名称：电源(250W)
样品型号：
样品商标：
样品数量：1
样品来源：开发/硬件组
测试申请单号：
申请部门：开发/硬件组
申请人：XXX
测试时间：yyyy-mm-dd
测试人员：XXX
测试依据标准：GB/T 17626.11-1999
一、环境条件：温度：15℃~35℃相对湿度：25%~75%大气压11-1999规定的试验方法）
条款
要求-试验
结果-评述
判定
5.1
跌落到70%Ut，持续时间100ms（五个周期），相位分别为0°.45°. 90°. 135°. 180°. 225°. 270°. 315°.
测试通过
P2
5.1
跌落到40%Ut，持续时间20ms（一个周期），相位分别为0°.45°. 90°. 135°. 180°. 225°. 270°. 315°.
测试通过
P1
5.1
跌落到0%Ut，持续时间10ms（半个周期），相位分别为0°.45°. 90°. 135°. 180°. 225°. 270°. 315°.
测试通过
P1
三、试验说明
——受试设备满足要求P
1）在标准限值内性能正常。
2）功能或性能暂时降低或丧失，但能自行恢复。
3）功能或性能暂时降低或丧失，但要求操作人员干预或系统恢复才能恢复
电压暂降
医疗器械——暂降引起设备不正常工作影响诊断、治疗、
手术进行，甚至危及到病人的生命。
6.电压暂降的抑制
很明显，为解决或减缓设备敏感度问题，应该从消除或减少设备遭受电 压暂降的机会和增强设备本身对暂降的耐受能力两方面入手。 因此，设备对电压暂降的敏感度问题涉及电力部门、用户和设备制造商， 需要三方协力合作，共同解决。 1.供电系统方面 2.用户方面
产线管理 由于无序断电和上电,暂降导致损坏部件或加工设 备以及数字控制设备需重新设臵控制流程； 暂降影响机器人电焊工的焊接质量，甚至需要重 新回炉或电焊程序的重启； 暂降使得喷漆线突然停止，在火炉控制重启前， 需要30min净化空气控制系统。
。
暂降导致停产的更多时间是花费在整个生产线再 启动上（有报道讲，由于4个周波的电压暂降，需 要72min才能恢复生产线工作，造成损失可达700， 000$） 暂降造成商业与民用建筑中的电梯、自动消防与报警系统中止工作……
设备不能发挥应有的功能，或只能在有限的范围内运行。 设备性能降低，在极端情况下完全停止工作。 更为严重的是，工艺流程重启动造成的连带影响；
5.电压暂降的危害
随着现代电力工业的快速发展和系统中用电负荷结构 的重大变化，暂态电能质量问题引发的事故越来越多， 电压暂降问题愈发凸显，电压暂降造成生产线上电机 停机、变频器失压保护动作、可编程逻辑控制器 （PLC）失灵、计算机存储数据丢失等事故也越来越 多，给用户带来巨大的经济损失。
图b：大型电机启动
就现象可见,电压暂降并不是新问题。但 是,由于其危害和影响十分突出,它却成为 近年来日益引起电工界关注的最重要的电 能质量问题.
电压暂降对供电条件的影响
电压暂降的起因是由于事件引起的功率（尤其是无功功 率）大幅度变化，其波及面较大。
电能质量检测方法
电能质量检测方法及处理一、参考标准GB12325-2003《电能质量、供电电压允许偏差》GB12326-2000《电能质量、电压波动和闪变》GB/T14549-1993《电能质量、公用电网谐波》GB/T15543-1995《电能质量、三相电压允许不平衡度》GB/T15945-1995《电能质量、电力系统频率允许偏差》GB/T18481-2001《电能质量、暂时过压和瞬态过电压》二、电能质量评价指标2.1、三相不平衡：指三相电力系统中三相不平衡的程度。
A、B、C三相间幅值不相等，之间相位不是120度。
2.2、短时电压中断：当电压均方根值降低到接近于零时，称为中断。
持续时间较长称为长时间中断，而持续时间较短称为短时间中断。
2.3、短时电压下降：指供电电压有效值突然降至额定电压的0.9-0.1p.u，然后又恢复正常电压，持续时间一般为0.5个周波到1min.。
又称为电压跌落。
2.4、短时电压上升：工频条件下，电压或电流的有效值上升到额定电压的1.1-1.8p.u，然后又恢复正常，持续时间一般为0.5个周波到1min.。
又称为电压突起。
2.5、电压波动与闪变：电压均方根值一系列相对快速变动或连续改变的现象。
变化周期大于工频周期，在电力系统中这种现象可能是多次出现，变化过程可能是规则的、不规则的，或是随机的。
闪变：电光源的电压波动造成灯光照度不稳定的人眼视觉反应称为闪变。
2.6、谐波、间谐波、次谐波：波形频率为基波频率的整数倍。
非工频频率整数倍的周期性电流的波动，称为延续谐波，根据该电流周期分解出的傅里叶级数得出的不是基波整数倍频率的分量，称为简谐波。
频率低于工频的简谐波又称为次谐波。
2.7、直流偏移：任何一个波形畸变的周期性非正玄波电压、电流，对其进行傅里叶级数分解，除了得到与基波相同的分量，还得到一系列大于电网基波频率的分量，这部分称为谐波；以及频率等于0的分量，这部分称为直流分量，也称为直流偏移。
2.8、过电压、欠电压（电压偏差）：指实际电压对于标称电压的偏离程度，通常用相对误差来计算。

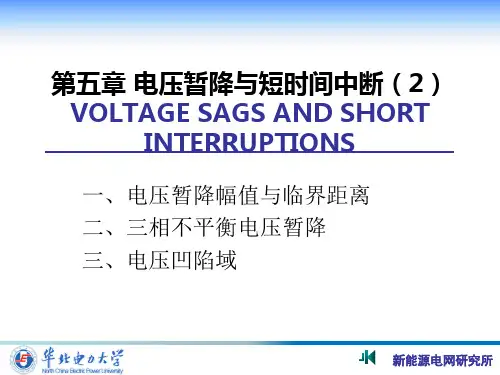

第五章 电压暂降与短时间中断(2临界距离、不平衡暂降与凹陷域)2018
