低压配电系统的几种接地形式TT

低压配电系统的几种接地形式TT

第 1 页 共 5 页 低压配电系统的几种接地形式TT、TN、IT

什么是 TT 、 IN 、 IT 系统?

一、建筑工程供电系统

建筑工程供电使用的基本供电系统有三相三线制三相四线制等,但这些名词术语内涵不是十分严格。国际电工委员会(

IEC )对此作了统一规定,称为 TT 系统、 TN 系统、 IT 系统。其中 TN 系统又分为 TN-C 、

TN-S 、 TN-C-S 系统。下面内容就是对各种供电系统做一个扼要的介绍。

TT 系统 TN-C

供电系统→ TN 系统→ TN-S

IT 系统 TN-C-S

(一)工程供电的基本方式

根据 IEC 规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即 TT 、 TN 和

IT 系统,分述如下。

( 1 ) TT 方式供电系统 TT方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称 TT 系统。第一个符号 T表示电力系统中性点直接接地;第二个符号 T

表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。在 TT

系统中负载的所有接地均称为保护接地,如图 1-1 所示。这种供电系统的特点如下。

1)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。

2 )当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需第 2 页 共 5 页 要漏电保护器作保护,困此 TT

系统难以推广。

3 ) TT 系统接地装置耗用钢材多,而且难以回收、费工时、费料。

现在有的建筑单位是采用 TT

系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量,如图 1-2 所示。

图中点画线框内是施工用电总配电箱,把新增加的专用保护线 PE 线和工作零线 N

高压低压配电柜的接线方式与电缆敷设原则

高压低压配电柜的接线方式与电缆敷设原则

高压低压配电柜的接线方式与电缆敷设原则

在工业生产和城市建设中,配电系统起着至关重要的作用。高压低压配电柜作为配电系统的核心组成部分,它的接线方式和电缆敷设原则对于配电系统的运行安全和效率有着重要影响。本文将针对高压低压配电柜的接线方式与电缆敷设原则进行详细探讨。

一、高压低压配电柜的接线方式

高压低压配电柜的接线方式根据不同的需求和要求,一般可以采用以下几种方式:

1. 直接引入法:将高压进线和低压进线直接引入配电柜,并采用相应的断路器进行隔离。

2. 母线引入法:将高压进线和低压进线通过母线引入配电柜,采用母线槽和相应的隔离开关进行连接。

3. 电缆引入法:将高压进线和低压进线通过电缆引入配电柜,并采用电缆分支箱和相应的隔离开关进行连接。

以上三种接线方式各有优缺点,具体的采用方式需要根据实际情况和设计要求进行选择。在进行接线时,还需要注意接线的可靠性和安全性,采取相应的保护措施,例如使用绝缘套管、绝缘胶带等。

二、电缆敷设原则 电缆敷设原则是指在配电系统中,电缆的敷设方式和规范。正确的电缆敷设原则可以保证电缆的安全运行和延长其使用寿命。下面介绍几条常用的电缆敷设原则:

1. 分层敷设原则:根据不同的电缆功率和安全要求,将高压电缆和低压电缆敷设在不同的层次,避免相互干扰。

2. 间距合理原则:电缆敷设时需要留足够的间距,以保证散热和绝缘效果。

3. 固定可靠原则:电缆敷设要固定可靠,避免外力引起电缆松动或破损。

4. 防护措施原则:对于易受损的电缆,例如高温、潮湿等环境下的电缆,需要采取相应的防护措施,例如使用防火套管、防水胶带等。

5. 路径规划原则:在进行电缆敷设时,需要合理规划电缆的路径,避免与其他设备、管道等发生冲突。

通过以上几个原则的合理应用,可以确保电缆的安全敷设和良好运行,提高配电系统的可靠性和效率。

总结:

高压低压配电柜的接线方式和电缆敷设原则对于配电系统的正常运行和安全保障具有重要作用。在实际的工程设计和施工中,我们应根据具体情况和要求选择合适的接线方式,并按照电缆敷设原则进行规划和操作。只有做好配电柜的接线和电缆敷设工作,才能确保配电系统的稳定运行,为工业生产和城市建设提供可靠的电力支持。

低压配电系统的接地方式

低压配电系统的接地方式

低压配电系统接地方式

低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地);TN系统设备的外露导电部分通过公共保护线直接与电源的中性点电气连接(过去称为接零保护)。

国际电工委员会(IEC)系统接地文字符号的含义规定如下:

第一个字母表示电力系统和接地之间的关系:

T一点直接接地;

I-所有带电部件均与地面绝缘,或一点经阻抗接地。

第二个字母表示设备外露导电部分的接地关系:

T-外露导电部件与地面的直接电气连接,与电力系统的任何接地点无关;

N-外露导电部分直接与电力系统的接地点电连接(在交流系统中,接地点通常就是中性点)。

后面还有字母时,这些字母表示中性线和保护线的组合:

S-中性线和保护线分开;

C-中性线和保护线为一体。

低压配电系统接地形式采用TS-S或TN-C-S系统

低压配电系统接地形式采用TS-S或TN-C-S系统

低压配电系统接地形式采用TS-S或TN-C-S系统

建筑电气低压配电系统的比较

1 概述

建筑电气的低压配电系统的接地关系到低压用户的人身和财产安全,以及电气设备和电子设备的安全稳定运行,低压配电系统通常包括系统接地和保护接地。系统接地是系统电源某一点的接地,这个点通常是电源(变压器、发电机)的中性点,系统地的主要作用是使系统正常运行,比如:当发生雷击时,地面瞬变电磁场使低压配电线路感应幅值很高的冲击电压,做系统接地后由于雷电流的对地泄放降低了线路瞬态过电压,从而减轻了线路绝缘被击穿的危险。如果不做系统接地,当电源干线发生一相接地故障时,由于接地故障电流小,电源处接地故障保护往往难以检测出故障,使故障持续存在,这时另外两相对地电压将上升为线电压,这将对单相设备的对地绝缘造成损害,引发电气事故。而保护接地是配电系统负荷侧金属的电气设备外壳和敷设用的金属套管、线槽等电气装置外露导电部分的接地如未做保护接地,故障电压可达系统的相电压;做了保护接地后故障电压仅为PE线和接地电阻(RA)上的电压降,大大的低于相电压,接地电阻(RA)还为故障电流Id提供返回电源的通路,使保护电器及时切断电源,从而起到防电击和防电气火灾的保护作用。目前住宅建筑电气设计选用较多的接地系统有TN、TT系统,为此本文分别对TN、TT系统作以分析。

2 TN系统

2.1TN系统

TN系统的电源端中性点直接接地,用设备金属外壳、保护零线与该中性点连接,这种方式简称保护接零或接零制。按中性线(工作零线)与保护线(保护零线)的组合情况TN系统又分以下三种形式:

2.1.1TN-C系统

在TN-C系统中,由于PNE线兼起PE线和N线的作用,节省了一根导线,但在PEN 线上通过三相不平衡电流I,其上有电压降IZPEN使电气装置外露导电部分对地带电压。三相不平衡负荷造成外壳带电压甚低。并不会在一般场所造成人身事故,但它可能对地引起火花,不适宜医院、计算机中心场所及爆炸危险场所。TN-C系统不适用于无电工管理的住宅楼,这种系统没有专用的PE线,而是与中性线(N线)合为一根PEN线,住宅楼内如果因维护管理不当使PEN线中断,电源220V对地电压将如图1所示经相线和设备内绕组传导至设备外壳,使外壳呈现220V对地电压,电击危险很大。另外PEN线不允许切断(切断后设备失去了接地线),不能作电气隔离,电气检修时可能因PEN对地带电压而引起人身电击

[全]低压配电系统常见三种接地形式--IT系统、TT系统、TN系统

[全]低压配电系统常见三种接地形式--IT系统、TT系统、TN系统

低压配电系统常见三种接地形式--IT系统、TT系统、TN系统

一)用电安全技术简介

低压配电系统是电力系统的末端,分布广泛,几乎遍及建筑的每一角落,平常使用最多的是380/220V的低压配电系统。从安全用电等方面考虑,低压配电系统有三种接地形式,IT系统、TT系统、TN系统。TN系统又分为TN—S系统、TN—C系统、TN—C—S系统三种形式。

1)IT系统

IT系统就是电源中性点不接地、用电设备外壳直接接地的系统,如图1-8-1所示。IT系统中,连接设备外壳可导电部分和接地体的导线,就是PE线。

图1

2)TT系统 TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统,如图1-8-2所示。通常将电源中性点的接地叫做工作接地,而设备外壳接地叫做保护接地。TT系统中,这两个接地必须是相互独立的。设备接地可以是每一设备都有各自独立的接地装置,也可以若干设备共用一个接地装置,图1-8-2中单相设备和单相插座就是共用接地装置的。

图2

3)TN 系统

TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统,它有三种形式,分述如下。

(1)TN—S系统

TN—S系统如图1-8-3所示。图中中性线N与TT系统相同,在电源中性点工作接地,而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。在这种系统中,中性线N和保护线PE是分开的。TN—S系统的最大特征是N线与PE线在系统中性点分开后,不能再有任何电气连接。TN—S系统是我国现在应用最为广泛的一种系统(又称三相五线制)。新楼宇大多采用此系统。

图3

(2)TN-C系统

TN-C系统如图1-8-4所示,它将PE线和N线的功能综合起来,由一根称为保护中性线PEN,同时承担保护和中性线两者的功能。在用电设备处,PEN线既连接到负荷中性点上,又连接到设备外壳等可导电部分。此时注意火线(L)与零线(N)要接对,否则外壳要带电。

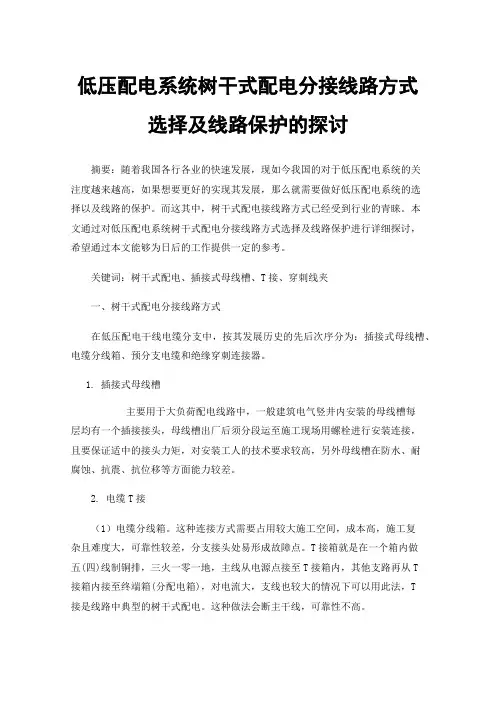

低压配电系统树干式配电分接线路方式选择及线路保护的探讨

低压配电系统树干式配电分接线路方式选择及线路保护的探讨

低压配电系统树干式配电分接线路方式选择及线路保护的探讨

摘要:随着我国各行各业的快速发展,现如今我国的对于低压配电系统的关注度越来越高,如果想要更好的实现其发展,那么就需要做好低压配电系统的选择以及线路的保护。而这其中,树干式配电接线路方式已经受到行业的青睐。本文通过对低压配电系统树干式配电分接线路方式选择及线路保护进行详细探讨,希望通过本文能够为日后的工作提供一定的参考。

关键词:树干式配电、插接式母线槽、T接、穿刺线夹

一、树干式配电分接线路方式

在低压配电干线电缆分支中,按其发展历史的先后次序分为:插接式母线槽、电缆分线箱、预分支电缆和绝缘穿刺连接器。

1. 插接式母线槽

主要用于大负荷配电线路中,一般建筑电气竖井内安装的母线槽每层均有一个插接接头,母线槽出厂后须分段运至施工现场用螺栓进行安装连接,且要保证适中的接头力矩,对安装工人的技术要求较高,另外母线槽在防水、耐腐蚀、抗震、抗位移等方面能力较差。

2. 电缆T接

(1)电缆分线箱。这种连接方式需要占用较大施工空间,成本高,施工复杂且难度大,可靠性较差,分支接头处易形成故障点。T接箱就是在一个箱内做五(四)线制铜排,三火一零一地,主线从电源点接至T接箱内,其他支路再从T接箱内接至终端箱(分配电箱),对电流大,支线也较大的情况下可以用此法,T接是线路中典型的树干式配电。这种做法会断主干线,可靠性不高。 (2)T接端子。有一种施工现场可以不切断主干线而对其随心所欲的进行分支连接的电缆“T”接端子--JXT1、JXT2系列电缆T接端子(以下简称T接端子,该产品按各地的习惯叫法不同又可称为“干线分线端子”或“电缆分支接头”等)。与插接式母线槽及预分支电缆相比,电缆T接端子不仅节省施工工时,深受施工队伍欢迎,更可节省50%—70%的工程费用。

T接和预分支的区别:相同点都是从电缆主干中引出分支线缆。不同点是预分支电缆的分支接头是在工厂里工业化生产处理的,分支电缆有可能是在现场通过T接箱进行分支连接的。

低压配电系统的接线方式及特点

1 / 2

低压配电系统的接线方式及特点

(1)带电导体的形式:所谓带电导体是指正常通过工作电流的相线和中性线(包括PEN线但不包括PE线).宜选用单相两线、两相三线、三相三线、三相四线.(2)系统接地的形式:所谓配电系统接地是指电源点的对地关系和负荷侧电气装置(指负荷侧的所有电气设备及其间相互连接的线路的组合)的外露导电部分(指电气设备的金属外壳、线路的金属支架套管及电缆的金属铠装等)的对地关系.以三相系统为例,系统接地的型式有TN、TT、IT三种系统.TN系统按N线(中性线)与PE线(保护线)的组合情况还分TN-S、TN-C-S和TN-C三种系统.配电系统设计的基本原则

(1)低压配电系统应满足生产和使用所需的供电可靠性和电能质量的要求,同时应注意接线简单,操作方便安全,配电系统的层次不宜超过二级.

(2)在正常环境的车间或建筑物内,当大部分用电设备为中小容量,又无特殊要求时,宜采用树干式配电.

(3)当用电设备容量大,或负荷性质重要,或在有潮湿、腐蚀性环境的车间、建筑内,宜采用放射式配电.

(4)当一些用电设备距供电点较远、而彼此相距很近、容量很小的次要用电设备,可采用链式配电.但每一回路链接设备不宜超过5台、总容量不超过10kW.当供电给小容量用电设备的插座,采用链式配电时,每一回路的链接设备数量可适当增加.

(5)在高层建筑内,当向楼层各配电点供电时,宜用分区树干式配电;但部分较大容量的集中负荷或重要负荷,应从低压配电室以放射式配电.

(6)平行的生产流水线或互为备用的生产机组,根据生产要求,宜由不同的母线或线路配电;同一生产流水线的各用电设备,宜由同一母线或线路配电.

(7)在TN及TT系统接地型式的低压电网中,宜选用Dyn11结线组别的三相变压器作为配电变压器.

(8)单相用电设备的配置应力求三相平衡.

2 / 2

(9)当采用的TN及TT系统接地型式的低压电网时,照明和其他电力设备宜由同一台变压器供电.必要时亦可单独设置照明变压器供电.

高低压配电系统的接线形式与供电方式

高低压配电系统的接线形式与供电方式

摘要:

高低压配电系统是现代电力系统中的重要组成部分,其接线形式和供电方式对系统的运行稳定性和供电可靠性有着重要的影响。本文将从明确接地方式、正常电源之间的关系、母线联络开关的运行与切换方式、变压器之间低压侧联络方式以及消防负荷和非消防重要负荷的供电方式等方面进行介绍和分析。

1. 引言

高低压配电系统是将电能从变电站输送至用户的关键环节,其接线形式和供电方式决定了电力系统的运行效率和供电可靠性。本文将针对高低压配电系统的接线形式和供电方式等方面进行详细介绍。

2. 明确接地方式

接地方式是高低压配电系统的重要参数之一,直接关系到系统的绝缘性能和运行安全。常见的接地方式包括TN系统、TT系统、IT系统等。TN系统是指将低压配电系统的中性点直接接地,而TT系统则是将低压负载的中性点和地之间通过独立的地线连接。IT系统则是不存在直接的中性点接地,而是通过绝缘监测和故障定位实现。

3. 正常电源之间的关系 在高低压配电系统中,经常需要多个正常电源供电,如主电源、备用电源等。它们之间的关系包括并联关系、串联关系和切换关系。并联关系是指两个或多个正常电源通过母线联络开关同步并联供电;串联关系则是指两个或多个正常电源通过串联供电,以提高供电可靠性;切换关系则是指在主电源故障或维修时,自动切换到备用电源供电。

4. 母线联络开关的运行与切换方式

在高低压配电系统中,母线联络开关的运行和切换方式具有重要作用。母线联络开关通过将主馈线与备馈线连接或断开实现系统的切换。常见的切换方式包括自动切换和手动切换。自动切换是指通过电气保护装置和控制系统自动判断和切换;手动切换则是由操作人员根据实际需要手动切换。

5. 变压器之间低压侧联络方式

在高低压配电系统中,变压器之间的低压侧联络方式常用的有直联和并联。直联方式是指将变压器的低压绕组直接连接,实现供电的互相补偿;并联方式则是将变压器的低压侧通过并联连接,以实现系统的供电可靠性和容量的扩展。

低压配电系统的接线方式及特点 2

1 / 2

低压配电系统的接线方式及特点

(1)带电导体的形式:所谓带电导体是指正常通过工作电流的相线和中性线(包括PEN线但不包括PE线).宜选用单相两线、两相三线、三相三线、三相四线.(2)系统接地的形式:所谓配电系统接地是指电源点的对地关系和负荷侧电气装置(指负荷侧的所有电气设备及其间相互连接的线路的组合)的外露导电部分(指电气设备的金属外壳、线路的金属支架套管及电缆的金属铠装等)的对地关系.以三相系统为例,系统接地的型式有TN、TT、IT三种系统.TN系统按N线(中性线)与PE线(保护线)的组合情况还分TN-S、TN-C-S和TN-C三种系统.配电系统设计的基本原则

(1)低压配电系统应满足生产和使用所需的供电可靠性和电能质量的要求,同时应注意接线简单,操作便当安全,配电系统的层次合宜超过二级.

(2)在正常环境的车间或建筑物内,当大部分用电设备为中小容量,又无特殊要求时,宜采用树干式配电.

(3)当用电设备容量大,或负荷性质严重,或在有滋润、腐蚀性环境的车间、建筑内,宜采用放射式配电.

(4)当一些用电设备距供电点较远、而彼此相距很近、容量很小的次要用电设备,可采用链式配电.但每一回路链接设备合宜超过5台、总容量不超过10kW.当供电给小容量用电设备的插座,采用链式配电时,每一回路的链接设备数量可合适增加.

(5)在高层建筑内,当向楼层各配电点供电时,宜用分区树干式配电;但部分较大容量的集中负荷或严重负荷,应从低压配电室以放射式配电.

(6)平行的生产流水线或互为备用的生产机组,根据生产要求,宜由例外的母线或线路配电;同一生产流水线的各用电设备,宜由同一母线或线路配电.

(7)在TN及TT系统接地型式的低压电网中,宜选用Dyn11结线组别的三相变压器作为配电变压器.

(8)单相用电设备的配置应力求三相平均.

2 / 2

(9)当采用的TN及TT系统接地型式的低压电网时,照明和其他电力设备宜由同一台变压器供电.必要时亦可单独设置照明变压器供电.

低压配电系统的等电位连接

低压配电系统的等电位连接

按照GB50054—1995《低压配电设计规范》的规定,采用接地故障保护时,应在建筑物内作等电位连接,当电气装置或其某一部分的接地故障保护不能满足规定要求时,尚应在局部范围内作局部等电位连接。

1. 总等电位连接

总等电位连接是在建筑物进线处,将PE线或PEN线与电气装置接地干线,建筑物内的各种金属管道(如水管、燃气管、采暖管和空调管道等),以及建筑物金属构建等都接向总等电位连接端子板,使它们都具有基本相等的电位,如图所示。

总等电位连接靠均衡电位而降低接触电压,同时也能消除从电源线路引入建筑物的危险电压,实际上其兼有电源进线重复接地的作用,是建筑物内电气装置的一项基本安全措施。

2. 局部等电位的连接

局部等电位连接又称辅助等电位连接,是在远离总等电位连接处,非常潮湿、有腐蚀性物质、触电危险性大的局部范围内进行的等电位连接,作为总等电位连接的一种补充。通常在容易触电的浴室、卫生间及安全要求极高的胸腔手术室等地,宜作局部等电位连接。

3. 等电位连接导线的选择

(1)总等电位连接主母线的截面积规定,应不小于其中最大PE线截面积的一半,但不小于6mm2 。采用铜导线,其截面积可不超过25mm2 。

(2)连接两个外露可导电部分的局部等电位线,其截面积不应小于接至该两处外露可导电部分的较小PE线的截面积。

(3)连接装置外露可导电部分与装置外可导电部分的局部等电位连接线,其截面积不应小于相应PE线截面积的一半。

(4)PE线、PEN线和等电位连接线及引至接地装置的接地干线等,在安装竣工后,均应检测其导电是否良好,绝不允许有接触不良的现象。为此,在水表、煤气表处,导电不良的管道连接处应加跨接线。
