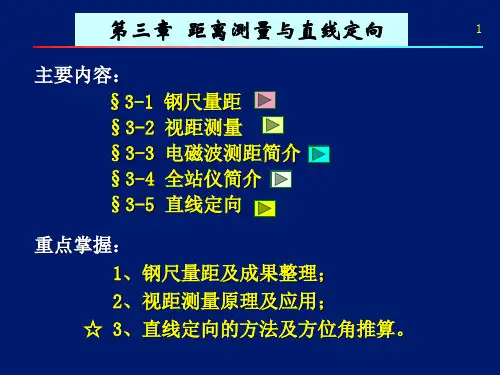

第三章 距离测量与直线定向
1
主要内容： §3-1 钢尺量距 §3-2 视距测量 §3-3 电磁波测距简介 §3-4 全站仪简介 §3-5 直线定向
重点掌握： 1、钢尺量距及成果整理； 2、视距测量原理及应用；
☆ 3、直线定向的方法及方位角推算。
第三章 距离测量与直线定向
2
距离测量概述
• 距离测量形式 两点间水平距离测量
11
一、视距测量原理：
是利用望远镜内的视距装置配合视距尺,根据光学 和三角学原理,同时测定距离和高差的方法。
精度：1/200-1/300
R G
Q l
F φ
物镜 L M′
o
G′
仪器中心
大有激光测距仪说明书(lm60)
±2 毫米。 ●● 该仪器适用于：
●●测量长度、宽度、高度及间隙 ●●很难直接测量的场合，可以通过勾股定理进
行间接测量 ●●计算面积和体积 ●● 本仪器有自动关机功能。连续 5 分钟不使用
5. 按 键测量 AC 的长度，此时屏幕的最下行
立即显示 BC 的长度。
LM60 Manual 12-0921
12
注意 : ●● 在勾股模式下测量时，直角边 AC 的长度一定
要小于直角三角形的斜边 AB 的长度。否则， LCD 显示屏会显示“Er008”提示您重新测量 直角边 AC 的长度。 ●● 在勾股模式下测量时，确保从同一个起始点 A 开始测量。第二个测量的边必须垂直于目 标点 C。正确的测量方法可得到最精确的间 接测量值。
LM60 Manual 12-0921
11
4. 按 键进行第二个长度测量（如：宽）
5. 再次按 键进行第三个长度测量（如：高）， 测量结束后长、宽、高和体积值将显示在屏 幕上。
单勾股定律测量 勾股定律测量功能主要用于测量由于被测距离之 间有障碍物遮挡住激光，或被测距离没有反射面 而不能直接测量的距离。只有当激光束与被测目 标形成精确的 90 度夹角时才能获得准确的测量 值。
自动关机时间
5 分钟
激光自动关闭
20 秒
电池
4 节 1.5 伏 "AAA" 电池
电池使用寿命 ( 使用 4xAAA 碱性电池 )
单次测量 5000
次以上
操作温度
-10 ~ 50° C
存储温度

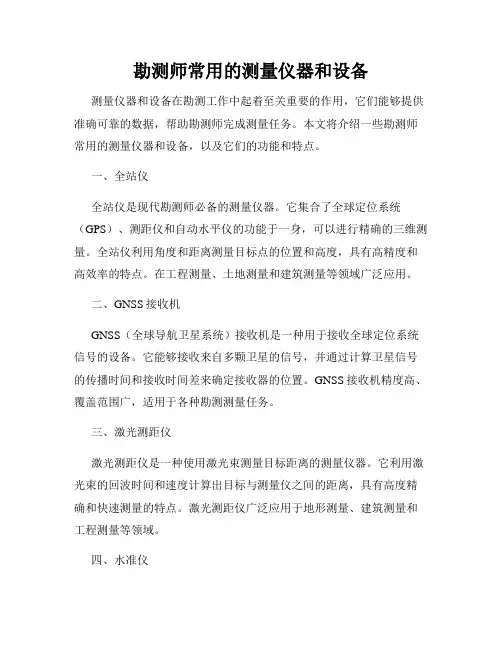

勘测师常用的测量仪器和设备
勘测师常用的测量仪器和设备测量仪器和设备在勘测工作中起着至关重要的作用，它们能够提供准确可靠的数据，帮助勘测师完成测量任务。
本文将介绍一些勘测师常用的测量仪器和设备，以及它们的功能和特点。
一、全站仪全站仪是现代勘测师必备的测量仪器。
它集合了全球定位系统（GPS）、测距仪和自动水平仪的功能于一身，可以进行精确的三维测量。
全站仪利用角度和距离测量目标点的位置和高度，具有高精度和高效率的特点。
在工程测量、土地测量和建筑测量等领域广泛应用。
二、GNSS接收机GNSS（全球导航卫星系统）接收机是一种用于接收全球定位系统信号的设备。
它能够接收来自多颗卫星的信号，并通过计算卫星信号的传播时间和接收时间差来确定接收器的位置。
GNSS接收机精度高、覆盖范围广，适用于各种勘测测量任务。
三、激光测距仪激光测距仪是一种使用激光束测量目标距离的测量仪器。
它利用激光束的回波时间和速度计算出目标与测量仪之间的距离，具有高度精确和快速测量的特点。
激光测距仪广泛应用于地形测量、建筑测量和工程测量等领域。
四、水准仪水准仪是一种用于测量地面高程差的仪器。
它通过观测水平线和目标点之间的高度差来计算出目标点的高程。
水准仪分为光学水准仪和电子水准仪两种类型，光学水准仪适用于短距离的高程测量，而电子水准仪适用于长距离测量和高程网络的建立。
五、测绘软件测绘软件是勘测师进行数据处理和分析的重要工具。
它能够将测量数据进行处理、计算和可视化，生成各种测绘图纸和报告。
现代的测绘软件功能强大，操作简便，能够大大提高勘测工作的效率和准确性。
六、无人机无人机在勘测领域的应用越来越广泛。
勘测师可以利用无人机搭载的测量仪器和相机获取高分辨率的地理影像和测量数据，用于制作数字地图、进行三维建模和监测工程变形。
无人机具有高效率、低成本和灵活性强的优点，成为勘测师的得力助手。
以上介绍的仅是勘测师常用的一些测量仪器和设备，随着技术的不断发展，新的测量仪器和设备不断涌现。
测绘技术中的常用仪器设备推荐
测绘技术中的常用仪器设备推荐测绘技术作为一种应用广泛的技术，在各个领域都有着重要的应用价值。
在进行测绘工作时，使用合适的仪器设备可以提高测绘精度和效率。
本文将推荐几款常用的测绘仪器设备，并对其特点和适用范围进行详细介绍。
一、全站仪全站仪是测量和放样工作中非常常用的仪器之一。
全站仪可以同时完成测量和放样工作，具有测角、测距、测高等多种功能。
其精度高、测量快速，适用于各类工地和测量场合。
全站仪使用方便，操作简单，是测绘工作中不可或缺的一款仪器。
二、GNSS测量设备GNSS(Global Navigation Satellite System)是一种利用全球卫星定位系统进行测量的技术。
GNSS测量设备可用于获取当前位置的经纬度坐标，并具备高精度定位系统，适用于广泛的领域，如地理信息系统、地形地貌测量等。
GNSS测量设备的优势在于可以快速获取准确的位置信息，帮助测绘工作者进行高精度的位置测量。
三、激光测距仪激光测距仪是一种使用激光技术来测量目标距离的测量仪器。
激光测距仪具有高精度、快速测量的特点，可以应用于测量地形、建筑物高度、距离等方面。
在测绘工作中，激光测距仪可用于快速获取目标距离，提高测量效率和精度。
激光测距仪体积小巧，操作简便，是现代测绘工作中重要的一种测量仪器。
四、数字水准仪数字水准仪是一种用于测量高差的仪器设备。
数字水准仪具有高度精度、自动化程度高等特点，可用于测量建筑物、道路、堤坝等工程的高程。
数字水准仪操作简单，测量准确，适用于各种复杂场地的测绘工作。
在城市规划、土地测量、水利工程等领域，数字水准仪是必不可少的测量仪器。
五、航摄测绘设备航摄测绘是一种通过航空器拍摄地面影像，并借助测绘软件进行地理信息处理和分析的测绘方法。
航摄测绘设备包括航空相机、航摄平台等。
航摄测绘技术具有快速、高效、精度高等特点，广泛应用于土地资源调查、城市规划、资源环境监测等领域。
综上所述，测绘技术中的常用仪器设备包括全站仪、GNSS测量设备、激光测距仪、数字水准仪和航摄测绘设备等。
如何进行精确的测距与测量
如何进行精确的测距与测量测距与测量是我们日常生活中经常需要进行的一项技能。
无论是建筑工程，地图测绘，还是户外运动，准确的测量与测距都是必不可少的。
然而，要进行精确的测距与测量并不是一件容易的事情，需要我们掌握一些基本的原理和方法。
本文将介绍一些常用的用于精确测距与测量的技巧和仪器，希望能为大家提供一些参考。
一、使用测距仪测距仪是一种专门用于测量距离的工具。
它的原理是利用声波、激光或者无线信号等方式来测量距离。
在使用测距仪时，需要注意以下几点：1. 选择适当的测距仪：不同的测距仪适用于不同的场景和距离范围。
比如在室内测量小范围距离时，可以选择使用激光测距仪，而在户外测量长距离时，可以选择使用声波或者无线信号测距仪。
2. 准确瞄准目标：在使用测距仪时，需要将其准确瞄准待测距离的目标。
通常可以通过准心或者标尺来对准目标，以确保测量的准确性。
3. 考虑环境因素：需要注意环境因素对测距仪的影响。
比如，在使用激光测距仪时，强光或者反射物体可能会干扰信号的传输，影响测量的准确性。
二、使用测量仪器除了测距仪，还有许多其他的测量仪器可以用于精确测量。
以下是一些常用的测量仪器及其使用方法：1. 卷尺：卷尺是最常见的测量工具之一。
在使用卷尺时，需要将其固定在待测的物体上，然后拉伸卷尺，使其与物体贴合，以获得准确的长度。
2. 角度测量仪：角度测量仪可以用于测量物体的角度。
在使用角度测量仪时，需要将其放置在物体上，根据指示器的读数来确定角度。
3. 数字测量仪：数字测量仪可以通过激光或者其他传感器来测量物体的长度、宽度和高度等。
在使用数字测量仪时，只需要将其对准待测物体，仪器会自动进行测量并显示结果。
三、注意测量误差在进行测距与测量时，我们需要注意测量误差。
测量误差是指测量结果与实际值之间的差异。
以下是一些常见的测量误差来源及其对策：1. 人为误差：测量人员的技术水平和操作规范都会影响测量的准确性。
为了减小人为误差，我们需要提高测量人员的技术水平，并严格执行测量操作规程。
全站仪使用教程全站仪型号规格
全站仪使用教程全站仪型号规格全站仪即全站型电子测距仪，是集光、机、电为一体的高技术测量仪器。
它集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体，使测角操作简单化，可以准确方便高效完成多种测量工作，且可避免读数误差的产生，在控制测量、地形测量、地籍与房产测量、施工放样、工业测量及近海定位等广泛应用。
一、全站仪是什么全站仪，即全站型电子测距仪（Electronic Total Station），是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。
与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。
因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
全站仪能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统二、全站仪原理全站仪工作原理全站仪主要由测角系统、测距系统、数据处理系统及通讯接口、键盘、电源等部分构成，其中，测角系统用于完成测角功能；测距系统用于完成测距功能；数据处理系统用于完成对数据的自动记录功能；通讯接口用于将内存与计算机连接起来，实现双向信息传输；键盘用于在测量过程中输入数据或操作指令；电源用于给全站仪提供工作所需能量。
除此之外，全站仪还可根据需要接入同轴望远镜、双轴自动补偿系统等辅助设施，以增加其可完成功能。
全站仪测距原理1、电子测距技术电子测距的基本原理是利用电磁波在空气中传播的速度为已知这一特性，测定电磁波在被测距离上往返传播的时间来求得距离值。
但是，这种直接测距的方法实现起来非常困难，当我们要求较高的测量精度时，对测量时间的要求很高，这在实践过程中是非常困难的。
全站仪简介
2点参考线测量（Line & offset）
测量A、B确定一独立坐标系 可测量出P点在独立坐标系中 的Stn及O/S 应用：建筑测量、土木工程
B
P
A
DTM-352C/L中文全站仪
弧-曲线参考线测量
Arc-curve reference line
P
B
先测量A、B弧段 确定独立坐标系 P点偏移量：Stn及O/S 应用：建筑测量、土木工程
光笔操作:简便,方 手写输入:不懂拼音,五笔
便,快捷, 不要紧,只要写的出来就可以了.
各种测量功能
Windows界面下操作: 大容量,高速度:可存储 全站仪网络化:随时随
测量人员可自编测量程序. 大量信息和图形. 地可很方便的上网
电子经Байду номын сангаас仪,一看就会用
同时显示水平角和垂直角 水平角锁定 开/关机
我国正在从光学仪器逐步向电子测绘仪器过渡,发
生了下面的变化：
• 光学经纬仪→电子经纬仪
• 标尺、卷尺→测距仪
• 平板仪、电经+小平板→全站仪
• 高精度进口光学经纬仪→GPS
二、全站仪的发展
全站仪自诞生以来在精度指标上没有显著变化， 发展的实质是在功能上的进步、完善。 • 第一代： 斜距、平距转换
• 第二代： 专项功能
• 工程测量,地籍测量,房屋测量比较方便. • 价格便宜.
悬 挂 在 空 中 内墙角棱镜
测绘附件、脚架、对中杆等
脚架系列
ATS-1铝合金脚架
ATS-2木制脚架
ATS-3铝合金脚架
对中杆及支架
2米
3米
4米
• 对中杆棱镜组ADS101
对中杆棱镜组ADS100
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
进口测距仪与国产测距仪比较
进口的激光测距仪与国产测距仪各有各的区别，现在人群的消费观念变化
了，总以为进口的产品在质量方面往往会比国产的要好。总是以价格高去买些自
认为有保障，心里安心的产品。市场上的例如尼康、博士能，都是在中国制造的，
只是全部货出口到美国、日本，在直接进口，报关到中国。以下我就简单的介绍
一下进口测距仪与国产测距仪之前的区别。
激光测距仪，是利用激光对目标的距离进行准确测定的仪器。激光测距仪在
工作时向目标射出一束很细的激光，由光电元件接收目标反射的激光束，计时器
测定激光束从发射到接收的时间，计算出从观测者到目标的距离。激光测距仪重
量轻、体积小、操作简单速度快而准确，其误差仅为其它光学测距仪的五分之一
到数百分之一。
一． 激光测距仪分类
激光测距仪分为两类，一类是手持激光测距仪，这类测距仪测量距离比较短，
一般为40-250米，测量精度高。 另外一类是激光测距仪望远镜，这类激光测距
仪测量距离远，一般为500-2000米，最长测量距离可以达到20公里。
三．激光测距仪主要的产品
长距离的激光测距仪望远镜，全球前四大品牌，是图雅得、博士能、奥尔法
和尼康。这四个品牌占据了全球激光测距仪95%以上的市场份额。四大品牌产品
都各有其自身的优势。
图雅得作为全球第一品牌，产品以技术领先见长，图雅得是全球最早的能生
产测距+测高+测角一体机的品牌，目前博士能和尼康都还没有这种技术。其产品
快速测距、操作简单是其最大特点。产品价格适中，具有比较高的性价比。
博士能是全球老牌的激光测距仪望远镜品牌，其产品做工精美，是做工最好
的品牌。博士能测距仪产品侧重打猎和高尔夫功能。产品功能强大，但是操作欠
繁琐。另外博士能0.5码高精度测距仪方面非常有优势。
奥尔法是全球第三大品牌，其产品价格是四个品牌中最低的，产品具有非常
高的性价比，产品操作简单，实用性高。
尼康在测距望远镜领域技术上不是很强，产品都为国内代工，但是凭借尼康
品牌的知名度，在全球也有不俗的表现，长期占据第四的位置。在国内，尼康测
距仪由于代理体制问题，售价一直偏高，导致性价比不高。
四大品牌主力产品有：
1.
图雅得 SP2000H、SP2000
这是图雅得2012年最新一代产品，也是目前望远镜测距仪功能最为强大的产
品。2012年6月在美国西雅图光学设备展商首次发布，被媒体誉为功能最为强
大的测距仪。这款测距仪 2000米超长测距，超快测距速度，操作人性化,售价
大约5680元，性价比不错，上市后即成为全球多功能测距仪销量冠军。
2. 图雅得 YP900
这款测距仪900米测距，上市时间2011年，全球中距离测距仪连续三年销量
冠军，这款测距仪做工精美，具有超强的抗干扰能力，在雨天、雾天等恶劣环境
下具有非常优秀的表现，另外这款测距仪外观小巧，操作简便，超快测距速度，
被行内誉为测距快手。
3.
博士能 ELITE 202421
博士能 ELITE 202421 是博士能2014年发布第三代测距仪，相对于博士能第
一代和第二代测距仪，博士能第三代测距仪采用了博士能最新的VDT投影显
示技术以及第二代ESP 增强技术。让博士能第三代测距仪具有更好的望远效
果，更快的测距速度，更强的抗干扰能力，同时也把精度提高到了0.5码。
更为重要的博士能第三代测距仪的实际测量距离，基本与标称值相当。比如
ELITE 202421最长测距1760码，在实际使用中基本都可以达到1600码左右。
而博士能一代产品205100和205105，标称最长测距1600码，而使用一般都
只能达到1000码左右。售价3200元左右。与202421相比，价格一样。205100
是最老一款 还使用9V的方块电池，不管功能方面都是老一代的思想。价格
还与新款的不差上下。
4.
奥尔法 600A
测距600米，这是全球短距离望远镜测距仪销量冠军，具有超快测速，操作
简单，测量准确，高稳定性的特点。其流线型的外观更是让很多客户青睐。
更为主要的是其1000元左右的售价，让其成为性价比最高的机型。
5.
奥尔法 600AH
与奥尔法600A是同款机型，但是这款是多功能型，集合了测距+测高+测角+
测水平距离四大功能，并且可以连续测距，连续测角，连续测高的功能。可
以说功能强大，600米测距，售价不到1800元，性价比不错。全球短距离多
功能测距仪望远镜销量冠军。
6. 尼康 1200S
尼康主力机型，1200码折合1080米测距，操作简单，测距比较快捷。在美国
售价300美元左右，是尼康销量最大的机型。但是国内3600元左右的售价，
让其性价比大打折扣。所以性价比不高。
7. 尼康 1000AS
尼康唯一一款多功能测距仪，但是由于尼康研发能力有限，这款多功能测距
仪只有测高的功能，没有测角的功能。不能说是一种遗憾，在国内高达3800
元的售价，而最远测量距离只有1000码，900米，不能不说性价比非常一般。
