2018-2019学年广东省广州市白云区第三初级中学九年级(上)期末物理试卷解析版
2018-2019学年广东省广州市白云区第三初级中学九年级（上）期末物理试卷一、单选题（本大题共12小题，共36.0分）1.下列测量工具中应用杠杆原理的是（）A. 托盘天平B. 量筒C. 常用温度计D. 弹簧测力计【答案】A【解析】解：（1）托盘天平都可以简化成在力的作用下，能绕某一固定点转动的硬棒，符合杠杆的定义，利用了杠杆原理；（2）弹簧测力计是根据弹簧受到的拉力越大，弹簧的伸长就越长的原理制成的。
常用温度计是利用液体的热胀冷缩原理制成的。
量筒只是测量液体的容器。
故选：A。
托盘天平在结构上符合杠杆的定义（在力的作用下，能绕某一固定点转动的硬棒），属于杠杆。
本题考查了学生对生活和实验中常见工具、器材原理的掌握和了解。
在力的作用下，能绕某一固定点转动的硬棒，物理学中叫做杠杆，杠杆不一定是直棒。
2.取两个相同的验电器甲和乙，使甲带电，乙不带电。
可以看到甲的金属箔张开，乙的金属箔闭合（如图所示）。
用带绝缘柄的金属棒将甲和乙的两金属球连接起来，则甲、乙金属箔张开角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】B【解析】解：甲带电，乙不带电，用带绝缘手柄的金属棒将甲乙连接起来，连接的瞬间，甲使乙带上电，乙的金属箔张开，甲带的电减少，金属箔片张角变小。
故选：B。
（1）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的；（2）甲带电，乙不带电，连接的瞬间，会发生电荷的转移。
验电器是利用同种电荷相互排斥的原理制成的，通过金属箔片的张角的大小可以确定其所带电荷的多少。
3.如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（）A. 电源B. 开关C. 导线D. 用电器【答案】A【解析】解：在用电宝正给手机电池充电的过程中，电能由充电宝转移到手机电池，在电路中手机电池消耗电能相当于用电器，而充电宝提供了电能相当于电源，故A正确。
故选：A。
电路由电源、开关、导线、用电器组成，电源是提供电能的，用电器是消耗电能的。
分析题意，然后答题。
本题考查了电路的组成，重点是用电器和电源的区分，是一道基础题。
4.如图所示的电路中，电源电压为6伏，电压表的示数为2.2伏，电路中各元件均工作正常。
则（）A. R1两端的电压为2.2V，两个电流表的读数相同B. R1两端的电压为2.2V，A1的读数大于A2的读数C. R2两端的电压为3.8V，A1的读数可能大于A2的读数D. R2两端的电压为6V，A1的读数可能大于A2的读数【答案】A【解析】解：据图可知，此时电路中只有一条电流的路径，即是串联电路，所以该电路中的电流是处处相等的，故两个电流表的读数相同；此时电压表测量的是R1两端的电压，故R1两端的电压2.2V，所以R2两端的电压是6V-2.2V=3.8V。
故选：A。
（1）电压表并联在谁的两端就是测量的谁的电压；（2）在串联电路中，电流是处处相等的；此题考查了串联电路电压的规律和串联电路电流的规律，是一道基础题目。
5.因电源插座、开关等原因引发的火灾，位居各类火灾之首。
近期37个省市消协警示：非国标插座不安全，不要买万用孔插座和两芯插座。
以下与插座不安全因素原理相同的是（）A. 风扇B. 电饭煲C. 电视机D. 手摇式手电筒【答案】B【解析】解：由题意可知，源插座、开关等引发的火灾是因为电流具有热效应，产生了过多的热量。
A、风扇利用的是通电导体在磁场中受力，不是利用电流的热效应，不合题意；B、电饭煲是利用电流的热效应工作的，与插座不安全因素原理相同，符合题意；C、电视机主要将电能转化为光能和声能，不是利用电流的热效应，不合题意；D、手摇式手电筒可通过电磁感应产生电流，再将电能转化为光能，不是利用电流的热效应，不合题意。
故选：B。
因电源插座、开关等原因引发的火灾，是因为电流具有热效应，产生了过多的热量，据此对各选项做出判断。
确定电源插座、开关等原因引发的火灾是由于电流的热效应，再逐一去分析各个选项，是解答本题的关键。
6.如图是电阻甲和乙的U-I图象，小明对图象信息作出的判断，正确的是（）A. 当甲两端电压为0.5V时，通过它的电流为0.3AB. 当乙两端电压为1V，其电阻值为0.4ΩC. 将甲和乙串联，若电流为0.4A，则它们两端的电压为3VD. 若甲和乙并联，若电压为2.5V，则它们的干路电流为0.5A【答案】C【解析】解：A．由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；B．由图象可知，当乙两端电压为1V时，通过的电流为0.4A，由I=可得，此时乙的阻值：R乙===2.5Ω，故B错误；C．将甲和乙串联，若电流为0.4A，则通过两电阻的电流均为0.4A，由图象可知此时U甲′=2V、U乙′=1V，由串联电路中总电压等于各分电压之和可知，它们两端的电压：U=U甲′+U乙′=2V+1V=3V，故C正确；D．若甲和乙并联，若电压为2.5V，则它们两端的电压均为2.5V，由图象可知此时I甲′=0.5A、I乙′=0.5A，由并联电路中干路电流等于各支路电流之和可知，干路电流：I=I甲′+I乙′=0.5A+0.5A=1A，故D错误。
故选：C。
（1）根据图象读出甲两端电压为0.5V时通过的电流；（2）根据图象读出乙两端电压为2.5V时通过的电流，根据欧姆定律求出其电阻值；（3）将甲和乙串联，通过两电阻的电流相等，根据图象读出两电阻两端的电压，根据串联电路的电压特点求出它们两端的电压；（4）将甲和乙并联，它们两端的电压相等，根据图象读出通过两电阻的电流，根据并联电路的电流特点求出干路的电流。
本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
7.新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。
汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。
当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。
图中符合上述要求的电路图是（）A. B.C. D.【答案】B【解析】解：由题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知B符合题意，A闭合开关，指示灯亮，C不管开关是否闭合，指示灯都亮，D指示灯与开关串联了，故ACD都不符合。
故选：B。
由题意知，未系好安全带时指示灯亮，系好安全带灯泡不亮，说明开关断开指示灯亮，否则灯泡不亮即被短路了。
本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻是保护电阻，可使电路对电源不被短路。
8.如图所示是某同学设计的一种测定油箱内油面高度的实验装置。
请你回答下列问题：定值电阻R在实验中的主要作用是（）A. 当滑片滑到a端时，阻止电路短路B. 为了使定值电阻R2两端电压不变C. 为了使变阻器R两端电压不变【答案】A【解析】解：如果油箱中的油越来越少时，滑动变阻器的阻值就会越来越小，此时电路中的电流就会越来越大，为了防止由于电流过大或出现短路而烧坏油量表（电流表），应该给电路中串联一个定值电阻，这样就可以防止电路中的电流过大而烧坏仪表，所以该同学在设计中使用电阻R的作用是：当滑片滑到a端时，阻止电路短路。
故选：A。
如果没有定值电阻的话，则当油箱中的油越来越少的时候，滑动变阻器的阻值就会越来越小，此时电路中的电流就会越来越大，可能会烧坏油量表，据此进行解答。
本题考查了电路的动态分析和定值电阻的作用，是一道较为简单的应用题。
9.如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（）A. 两个电流表的示数相等B. A1测的是通过L1的电流C. 两灯L1与L2电阻之比为1：4D. 两灯L1与L2电阻之比为4：1【答案】C【解析】解：AB、由电路图可知，闭合开关S1和S2后，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，由于并联电路干路中的电流等于各支路中的电流之和，所以A1的示数大于A2的示数，故A、B错误；CD、实验室学生用电流表，有0-3A和0-0.6A两个量程，两个电流表的指针在同一位置，且A1的示数大于A2的示数，所以A1使用的是0-3A量程，A2使用的是0-0.6A量程，则A1的示数是A2的示数5倍，所以两灯电流：I1=4I2，并联电路中各支路两端电压与电源电压都相等，由欧姆定律有：I1R1=I2R2，所以==，故C正确、D错误。
故选：C。
由电路图可知，闭合开关S1和S2后，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流；并联电路干路中的电流等于各支路中的电流之和。
本题考查了并联电路特点和欧姆定律的应用，关键是正确识别电路，由题意确定两电流表的示数关系。
10.下列现象中，属于电能转化为机械能的是（）A. 电灯发光B. 植物的光合作用C. 给蓄电池充电D. 电动机工作【答案】D【解析】解：A、电灯发光，属于电能转化为光能和内能，故A不符合题意；B、植物的光合作用，属于光能转化为化学能，故B不符合题意；C、给蓄电池充电，属于电能转化为化学能，故C不符合题意；D、电动机工作，属于电能转化为机械能，故D符合题意。
故选：D。
分别分析该题中各个选项所提到的能量的形式的变化，看哪种形式的能量增加了，那种形式的能量减小了，进而判断出能量的转化过程，从而确定是机械能转化为电能的答案。
本题考查能量转化的有关问题，解题时一定要认真分析，相对比较简单。
11.下列装置中是电动机工作原理的是（）A. B.C. D.【答案】B【解析】解：A、动圈式话筒主要利用了电磁感应的原理，与电动机的原理不同，故不合题意；B、该装置中有电源，研究的是通电线圈在磁场中受力转动，是电动机的工作原理，故符合题意；C、该装置是奥斯特实验装置，探究电流的磁效应，故不合题意；D、该装置是探究电磁铁磁性强弱的影响因素的实验，故不合题意。
故选：B。
电动机是根据通电导体在磁场中受力的原理制成的，根据各选项的原理逐一分析作答。
本题考查扬声器、发电机、电动机、电磁继电器的原理，电动机的原理是通电导体在磁场中受力或通电线圈在磁场中受力转动，发电机的原理是电磁感应现象。
12.如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电。
图中与充电鞋垫的工作原理相同的是（）A. B.C. D.【答案】D【解析】解：由题知，充电鞋垫利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电，故充电鞋垫是利用电磁感应现象工作的；A、此图反映了通电导体在磁场中受到力的作用而运动，与充电鞋垫的工作原理无关，故A错误；B、此图探究的是电磁铁磁性强弱的影响因素，与充电鞋垫的工作原理无关，故B错误。
(沪粤版)广州市越秀区2019届九年级上期末物理测试卷(有答案解析)
2018-2019学年广东省广州市越秀区九年级（上）期末测试物理试卷一、选择题1．在如图所示的电器中，属于利用电流热效应工作的是（ ）A．电脑B．电风扇C．电熨斗D．洗衣机2．在下列实例中，用做功的方式来改变物体内能的是（ ）A．用热水袋暖手，手的温度升高B．将冰块放入饮料中，饮料的温度降低C．在炉子上烧水，水的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高3．下列数据符合实际情况的是（ ）A．我国家庭电路的电压为220VB．家用空调的额定功率为100WC．家用电扇的额定功率为500WD．台式计算机的额定功率为2000W4．下列物质中，在通常情况下属于导体的是（ ）①陶瓷②铜③盐水④塑料⑤玻璃⑥水银．A．①④⑤B．①⑤⑥C．②③④D．②③⑥5．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大6．下列关于热学知识的说法正确的是（ ）A．柴油机的效率可以达到100%B．烧开水是通过做功的方法增加水的内能C．固体很难被压缩，是由于分子间存在斥力D．端午粽子飘香，说明分子间存在引力7．如图是简化了的玩具警车的电路图，以下说法中正确的是（ ）A．开关S1控制整个电路B．电动机与小灯泡工作时，通过他们的电流一定相等C．电动机工作时，小灯泡可以不亮D．只闭合开关S1时，电动机与小灯泡是并联的8．将2个分别装有空气和红棕色二氧化氮气体（ρ二氧化氮＞ρ空气）的玻璃瓶口对口对接，中间用玻璃板隔开．抽开隔板后，通过观察瓶内颜色变化推断气体分子是否作无规则运动．对于玻璃瓶的三种放置方法（如图所示），四位同学判断正确的是（ ）A．小华认为甲图放置最不合理B．小夏认为乙图放置最不合理C．小梦认为丙图放置最不合理D．小满认为三种放置方法都不合理9．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（ ）A．B．C．D．10．在如图所示的电路连接中，下列说法正确的是（ ）A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压11．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（ ）A．B．C．D．12．如图所示，不计摩擦和绳重，把总重为6N的钩码沿竖直方向在2s内匀速提升1m，所用拉力F如图所示，下列说法正确的是（ ）A．动滑轮重2.4NB．2s内拉力F做功2.4JC．2s内拉力F的功率为2.4w D．滑轮组的机械效率为83.3%二、填空作图题13．如图所示，是一个配有活塞的厚壁玻璃筒里放一小块蓬松的硝化棉，当迅速压下活塞时，可看见筒内硝化棉燃烧起来．硝化棉燃烧，是因为玻璃筒内的空气的______增加，______升高，达到硝化棉的燃点，使硝化棉燃烧．14．请完成以下计算：（1）质量为1kg的水，温度升高30℃要吸收______ J的热量．（2）质量为1kg的水，温度从30℃加热到80℃，要吸收______ J的热量．（3）汽车在行驶过程中消耗汽油2kg，这些汽油完全燃烧时放出______ J的热量．[c水=4.2×103J/（kg•℃）q汽油=4.6×107J/kg]．15．如图所示的电路中，电影电压保持不变，当开关S从闭合到断开时，电路中：电流表的示数______，电压表的示数______．（均选填“变大”“变小”或“不变”）16．小红用如图甲所示电路对一只标有“0.8A”字样的小灯泡L进行了测试，电源电压恒为9V，电阻箱R0的阻值可在0﹣﹣9999Ω之间调节，根据所测数据作出了灯丝的I﹣U图象（如图乙所示），根据图象可知小灯泡正常发光时的电阻为______Ω；如果将电阻箱R0的阻值调为10Ω，此时电流表的示数为0.6A，若通电10s 电流通过电灯泡产生的热量为______J．17．以O为支点质量忽略不计的杠杆挂上10N重物A，杠杆同时还受另一个大小与F A不等、竖直向上的力F B作用，处于平衡．在图中画出：（1）F A的力臂l A；（2）F B的示意图并标示它的大小．18．小红把两支电热棒R1、R2分别通过规格完全相同的两个电能表接到电压恒为220V照明电路．电能表转盘每转一圈表明消耗电能W0．如图所示，R1、R2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如表R1R2电能表转盘转过的圈数/圈2030加热水所用时间/s100200（1）R1通电100s消耗的电能是______J．（2）两支电热棒R1、R2，电功率较大的是______．19．如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断．②开关接通时两插座都能提供220V电压．三、解析题20．如图所示，手用F1的力直接将物体B匀速提升h，F1做功300J；若借助滑轮组把B匀速提升相同高度，滑轮组机械效率是30%，求：（1）F2做的功；（2）F1与F2的比值．21．在图（a）所示的电路中，滑动变阻器R2是规格为“20Ω，2A”，闭合电键S，当变阻器连入电路恰好为其最大阻值的一半时，电流表的示数为0.3安，此时：①若电阻R1的阻值为20欧，求R1两端的电压U1及R1消耗的电功率P1．②若在电路中正确连入两个电压表，示数分别如图（b），（c）所示，请通过计算判断两个电压表的示数． 四、实验探究题22．如图1所示，实验桌上有两个完全相同的烧瓶，烧瓶内装有质量相等，初温相同的煤油，完全相同的温度计，烧瓶内还分别装有阻值为10Ω的电阻丝R1和阻值为5Ω的电阻丝R2．为了探究“电流通过电阻产生的热量跟电阻的关系”，小刚设计了如图2所示的电路（1）为了在较短的时间内达到明显的实验效果，选用煤油而不是水，主要是由于______．（2）当通电一段时间后，比较亮烧瓶中______，是为了探究电热与电阻的关系．（3）实验中，把两根电阻丝串联在电路中，是为了______．23．请回答以下问题：（1）小刚用如图1所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．①请你用笔代替导线，把图1所示的实验电路补充完整．②将5Ω的定值电阻换成10Ω定值电阻，闭合开关，为了保持表的示数不变，应将滑动变阻器的滑片P向______（选填“左”或“右”）移动．（2）有甲、乙两种不同品牌的保温杯，为了比较这两种品牌的保温杯盛水时的保温效果，小明按照科学探究的程序，明确了具体的探究问题，选择了适当的器材，在控制变量的前提下，在室内进行了实验，得到了一段时间内，甲、乙两种保温杯内水的温度的实验数据，根据数据绘制的图象如图2所示．请你根据图象所提供的信息回答以下问题：①甲、乙两种保温杯，保温效果较好的是______．②估计实验过程中，第五小时的室温是______．24．小刚做“测量小灯泡的电功率”实验，实验器材齐全且完好，电源的电压有：4V、6V和8V三档，滑动变阻器有A、B两个（A标有“20Ω 2A”字样，B标有“10Ω 1A”字样）．待测小灯标有“2.5V”字样，小刚选用电源的电压为6伏档，并选取一个变阻器进行实验，他正确连接电路且实验步骤正确．闭合开关时，发现小灯发光较亮（此时电压表的示数是2.8V、电流表的示数是0.32A）（1）请画出小刚同学连接的实验电路图．（2）请在图中画出电压表的示数是2.8V时，指针的位置．（3）你判断该小灯泡正常发光的方法是：______．（4）小刚在实验中，选的变阻器是：______（“A”“B”）．（5）若要测出该小灯泡的额定功率，小刚可采用的方法有：方法一：______方法二：______．2018-2019学年广东省广州市越秀区九年级（上）期末物理试卷参考答案与试题解析一、选择题1．在如图所示的电器中，属于利用电流热效应工作的是（ ）A．电脑B．电风扇C．电熨斗D．洗衣机【考点】电流的热效应、化学效应和磁效应．【分析】电流通过导体时会产生各种效应：（1）电流流过导体时导体发热，这种现象是电流的热效应．（2）电流流过导体时导体周围产生磁场，这种现象是电流的磁效应．（3）电流流过导体时导体发生化学变化，这种现象是电流的化学效应．【解答】解：A、电脑工作时注意把电能转化为光能与声能，电脑部分部件是利用电流的磁效应工作的，电脑不是利用电流的热效应工作的，故A错误；B、电风扇工作时，主要把电能转化为机械能，不是利用电流热效应工作的，故B错误；C、电熨斗工作时主要把电能转化为内能，是利用电流热效应工作的，故C正确；D、洗衣机工作时主要把电能转化为机械能，不是利用电流热效应工作的，故D错误；故选：C．2．在下列实例中，用做功的方式来改变物体内能的是（ ）A．用热水袋暖手，手的温度升高B．将冰块放入饮料中，饮料的温度降低C．在炉子上烧水，水的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高【考点】做功改变物体内能．【分析】知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．【解答】解：A、用热水袋暖手，手的温度升高，是热传递改变了物体的内能，不符合题意；B、将冰块放入饮料中，饮料的温度降低，是热传递改变了物体的内能，不符合题意；C、在炉子上烧水，水的温度升高，是通过热传递改变物体的内能，不符合题意；D、用手反复弯折铁丝，弯折处铁丝的温度升高，是手对铁丝做了功，属于做功改变物体的内能，符合题意．故选D．3．下列数据符合实际情况的是（ ）A．我国家庭电路的电压为220VB．家用空调的额定功率为100WC．家用电扇的额定功率为500WD．台式计算机的额定功率为2000W【考点】家庭电路工作电压、零线火线的辨别方法；电功率．【分析】知道家庭电路电压是多少伏特，并熟悉生活中常见用电器的功率值是解决该题的关键．【解答】解：A、据课本知识可知，家庭电路电压是220V，故A正确；B、据实际情况可知，家用空调的功率是1000W左右，故B错误；C、据实际情况可知，家用电扇的额定功率为50W左右，故C错误；D、据实际情况可知，台式计算机的额定功率为200W左右，故D错误；故选A．4．下列物质中，在通常情况下属于导体的是（ ）①陶瓷②铜③盐水④塑料⑤玻璃⑥水银．A．①④⑤B．①⑤⑥C．②③④D．②③⑥【考点】导体．【分析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限．【解答】解：①陶瓷、④塑料、⑤玻璃不容易导电属于绝缘体；②铜、③盐水、⑥水银容易导电，属于导体；故D正确．故选D．5．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大【考点】影响电阻大小的因素．【分析】电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较．【解答】解：A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．故选A．6．下列关于热学知识的说法正确的是（ ）A．柴油机的效率可以达到100%B．烧开水是通过做功的方法增加水的内能C．固体很难被压缩，是由于分子间存在斥力D．端午粽子飘香，说明分子间存在引力【考点】热传递改变物体内能；分子间的作用力；热机的效率．【分析】A、热机在工作时不可避免地有能量的损耗与散失；B、改变物体内能的方式有做功和热传递，做功是能量的转化，热传递是能量的转移；C、分子之间存在相互作用的引力和斥力；D、物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力．【解答】解：A、热机在工作时不可避免地有能量的损耗与散失，故柴油机的效率不可能达到100%，故A错误；B、烧开水是通过热传递的方式增加水的内能，故B错误；C、固体很难被压缩，是因为固体分子间有很大斥力的缘故，正确；D、端午节粽子飘香，是因为粽子香气中含有的分子是在不断运动的，向四周扩散，使人们闻到粽子的香气，不能说明分子间存在引力，故D错误．故选C．7．如图是简化了的玩具警车的电路图，以下说法中正确的是（ ）A．开关S1控制整个电路B．电动机与小灯泡工作时，通过他们的电流一定相等C．电动机工作时，小灯泡可以不亮D．只闭合开关S1时，电动机与小灯泡是并联的【考点】电路的基本连接方式．【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制整个电路，开关S2控制电动机；根据并联电路中各支路互不影响、并联电路电压的特点以及开关所在并联电路中的位置决定其作用．【解答】解：A、根据电路图可知，电动机和灯泡并联连接，开关S1在干路上，则S1控制整个电路，故A正确；B、因为电动机和灯泡并联连接，通过他们的电流不一定相等，故B错误；C、因为电动机和灯泡并联连接，它们可以单独工作，但由于电动机工作时，干路开关S1闭合，则小灯泡一定发光，故C错误；D、只闭合开关S1时，电路为小灯泡的基本电路，因此灯泡发光，电动机电路处于断路，电动机不工作，故D错误．故选A．8．将2个分别装有空气和红棕色二氧化氮气体（ρ二氧化氮＞ρ空气）的玻璃瓶口对口对接，中间用玻璃板隔开．抽开隔板后，通过观察瓶内颜色变化推断气体分子是否作无规则运动．对于玻璃瓶的三种放置方法（如图所示），四位同学判断正确的是（ ）A．小华认为甲图放置最不合理B．小夏认为乙图放置最不合理C．小梦认为丙图放置最不合理D．小满认为三种放置方法都不合理【考点】分子的热运动．【分析】不同的物质相互接触时，彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停的做无规则运动．【解答】解：由题意可知，图甲中，虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，这说明气体分子在不停地做无规则运动，最有说服力；图乙中，密度大的二氧化氮气体在上方，抽去玻璃板后，由于重力的作用，二氧化氮气体会向下运动，所以不能完全说明气体分子在不停地做无规则运动，最不合理；图丙中，瓶子水平放置，抽开隔板，气体可以自由运动，互相进入对方，能说明气体分子在不停地做无规则运动，但与甲相比，仍不够典型．综上所述，最合理的是甲图，最不合理的是乙图．故选B．9．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（ ）A．B．C．D．【考点】电路图及元件符号．【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案．【解答】解：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮．故D不正确．故选B．10．在如图所示的电路连接中，下列说法正确的是（ ）A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压【考点】串联电路和并联电路的辨别；电流表的使用；电压表的使用．【分析】串联电路电流只有一条路径，各处电路相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等．电流表与被测电路串联，电压表与被测电路并联．由此分析判断．【解答】解：电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯光L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故ABC错误，D正确．故选D．11．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（ ）A．B．C．D．【考点】电路图设计．【分析】①在串联电路中，用电器两端电压与其阻值成正比；②在并联电路中，干路电流等于支路电流之和；支路电流与其阻值成反比．【解答】解：由图知：A、压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大．符合要求；B、压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大．符合要求；C、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数增大．符合要求；D、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数减小．不符合要求．故选D．12．如图所示，不计摩擦和绳重，把总重为6N的钩码沿竖直方向在2s内匀速提升1m，所用拉力F如图所示，下列说法正确的是（ ）A．动滑轮重2.4NB．2s内拉力F做功2.4JC．2s内拉力F的功率为2.4w D．滑轮组的机械效率为83.3%【考点】滑轮（组）的机械效率；功率的计算．【分析】（1）根据图象可知，n=3；根据F=（G+G动）计算动滑轮的重力；（2）由图读出绳子自由端拉力，根据W=Fs=Fnh计算拉力做的功；（3）根据P=计算功率；（4）根据η=计算滑轮组的机械效率．【解答】解：由图可知，通过动滑轮绳子的段数n=3；A、由图知弹簧测力计分度值为0.2N，示数为2.4N，不计绳重和摩擦，F=（G+G动），即：2.4N=×（6N+G动），G动=1.2N；故A错误；B、自由端移动的距离：s=3h=3×1m=3m，拉力做的功为：W=Fs=2.4N×3m=7.2J；故B错误；C、拉力F的功率：P===3.6W，故C错误；D、该滑轮组的机械效率为：η===≈83.3%；故D正确．故选D．二、填空作图题13．如图所示，是一个配有活塞的厚壁玻璃筒里放一小块蓬松的硝化棉，当迅速压下活塞时，可看见筒内硝化棉燃烧起来．硝化棉燃烧，是因为玻璃筒内的空气的 内能 增加， 温度 升高，达到硝化棉的燃点，使硝化棉燃烧．【考点】做功改变物体内能．【分析】解决此题要知道做功可以改变物体的内能，物体的内能与其本身的温度有关，温度越高内能越大．【解答】解：当把活塞迅速压下去后，活塞压缩气体做功，气体的内能增加，温度也会随之升高，当温度达到硝化棉的燃点时，会看到硝化棉燃烧；故答案为：内能；温度．14．请完成以下计算：（1）质量为1kg的水，温度升高30℃要吸收 1.26×105 J的热量．（2）质量为1kg的水，温度从30℃加热到80℃，要吸收 2.1×105 J的热量．（3）汽车在行驶过程中消耗汽油2kg，这些汽油完全燃烧时放出 9.2×107 J的热量．[c水=4.2×103J/（kg•℃）q汽油=4.6×107J/kg]．【考点】热量的计算；燃料的热值．【分析】（1）已知水的质量与升高的温度，由热量公式可以求出水吸收的热量；（2）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm△t求水吸收的热量；（3）知道汽油的质量和热值，利用Q放=mq求汽油完全燃烧产生的热量．【解答】解：（1）水吸收的热量：Q1=cm△t=4.2×103J/（kg•℃）×1kg×30℃=1.26×105J；（2）水吸收的热量：Q2=cm△t=cm（t﹣t0）=4.2×103J/（kg•℃）×1kg×（80℃﹣30℃）=2.1×105J；（3）汽油完全燃烧释放的热量：Q放=mq=2kg×4.6×107J/kg=9.2×107J．故答案为：（1）1.26×105；（2）2.1×105；（3）9.2×107．15．如图所示的电路中，电影电压保持不变，当开关S从闭合到断开时，电路中：电流表的示数 变大 ，电压表的示数 变大 ．（均选填“变大”“变小”或“不变”）【考点】电路的动态分析．【分析】分析清楚图示电路结构，根据开关的断开与闭合情况确定各电路元件的连接方式，然后应用并联电路特点与欧姆定律分析答题．【解答】解：由图示电路图可知，开关闭合时电压表与电流表都被短路，电压表与电流表示数都是零；开关断开时，两电阻串联，电流表测通过R1的电流，电压表测R1两端的电压，电压表与电流表都有示数，它们的示数都变大；故答案为：变大；变大．16．小红用如图甲所示电路对一只标有“0.8A”字样的小灯泡L进行了测试，电源电压恒为9V，电阻箱R0的阻值可在0﹣﹣9999Ω之间调节，根据所测数据作出了灯丝的I﹣U图象（如图乙所示），根据图象可知小灯泡正常发光时的电阻为 10 Ω；如果将电阻箱R0的阻值调为10Ω，此时电流表的示数为0.6A，若通电10s 电流通过电灯泡产生的热量为 18 J．【考点】欧姆定律的应用；电热．【分析】（1）灯泡正常发光时的电流和额定电流相等，根据图象读出灯泡两端的电压，利用欧姆定律求出灯泡正常发光时的电阻；（2）根据图象读出电流表的示数为0.6A时灯泡两端的电压，根据Q=W=UIt求出通电10s电流通过电灯泡产生的热量．【解答】解：（1）由图象可知，通过灯泡的电流I=0.8A时，灯泡两端的电压U=8V，由I=可得，灯泡正常发光时的电阻：R===10Ω；（2）由图象可知，通过灯泡的电流I′=0.6A时，灯泡两端的电压U′=3V，通电10s电流通过电灯泡产生的热量：Q=W=U′I′t=3V×0.6A×10s=18J．故答案为：10；18．17．以O为支点质量忽略不计的杠杆挂上10N重物A，杠杆同时还受另一个大小与F A不等、竖直向上的力F B作用，处于平衡．在图中画出：（1）F A的力臂l A；（2）F B的示意图并标示它的大小．【考点】力臂的画法；杠杆的平衡条件．【分析】（1）由于杠杆在水平位置平衡，因此支点与F A作用点的连线即为F A的力臂l A；（2）因为力F B竖直向上，则力F B作用与F A在支点的同侧，并且力臂不相等．【解答】解：（1）连接支点O和与F A的作用点，即为F A的力臂l A；如下图所示：（2）在支点右侧第四格处画竖直向上的力，由于力臂为F A的力臂的2倍，因此F B的大小为F A的一半，即5N；过作用点沿竖直向上的方向画一个带箭头的线段，并标出力的大小；如图所示：18．小红把两支电热棒R1、R2分别通过规格完全相同的两个电能表接到电压恒为220V照明电路．电能表转盘每转一圈表明消耗电能W0．如图所示，R1、R2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如表R1R2电能表转盘转过的圈数/圈2030加热水所用时间/s100200（1）R1通电100s消耗的电能是 20W0 J．（2）两支电热棒R1、R2，电功率较大的是 R1 ．【考点】电功的计算；电功率与电压、电流的关系．【分析】（1）知道电阻R1通电100s时，电能表转盘转过的圈数和电能表转盘每转一圈表明消耗电能，从而可以计算出电阻R1通电100s消耗的电能；（2）计算R2消耗电能，由表格数据，根据P=分别计算两电阻的功率比较即可．【解答】解：（1）电能表转盘每转一圈表明消耗电能W0，从表格中可知，电阻R1通电100s时，电能表转盘转过的圈数为20，所以电阻R1通电100s消耗的电能为：W1=20×W0=20W0；（2）由表格数据电阻R2通电200s时，电能表转盘转过的圈数为30，所以电阻R2通电200s消耗的电能为：W2=30W0，由P=可知，P1===0.2W0，。
2018-2019学年广州市天河区九年级(上)期末考试物理试卷(含答案和解析)
2018-2019学年广州市天河区九年级（上）期末考试物理试卷一、单选题（每题3分，共36分）1、如图，手用的力直接将物体A匀速提升h，做功为，功率为；若在相同时间内借助斜面把A 用力匀速提升相同高度h，做功为，功率为，斜面的机械效率是，则（）A. B. C. D.2、关于如图四个情景的机械能，说法正确的是（）A. 图甲正在作业的洒水车在水平马路上匀速直线行驶，机械能保持不变B. 图乙单摆最终会停下来，说明摆球的机械能在逐浙减少C. 图丙空中加油过程中，大型加油机在水平方向上做匀速直线运动，机械能增大D. 图丁电梯匀速上升过程中，机械能保持不变3、关于图四个杠杆，说法正确的是（）A. 图甲起重机的吊臂是省力杠杆B. 图乙指甲钳中既有省力杠杆也有费力杠杆C. 图丙开瓶起子支点是B，A点受到的阻力竖直向上D. 图丁钓鱼杆受到的阻力就是鱼的重力4、下列说法正确的是（）A. “双面胶”能将两张纸粘一起，是因为两张纸的分子间有引力B. 摔断的两段粉笔很难拼合，是因为分子间有斥力C. 烧烤时香味四溢，是因为温度越高，分子的热运动越剧烈D. 无风的雾霾中PM2.5的运动，属于分子的无规则运动5、如图a所示，烧杯内装冰块，放在干燥的室内，经过10分钟，变成如图b所示，再用如图c所示装置加热至，整个过程的温度和加热时间如图d（）A. 冰块变成水的过程中，其内能增加B. 如图d，对比第4分钟和第6分钟，冰水混合物的温度不变，内能不变C. 从图a至图b的10分钟时间内，没用装置c加热，所以熔化过程可以不吸收热D. 根据图d，冰从B点至D点的过程中，吸收的热量可用计算6、关于图四个情景的说法正确的是（）A. 图甲是正确的原子结构示意图B. 图乙中金属球使小芳带电，一定是小芳得到电子C. 图丙无风条件下，用带正电的b棒靠近铝箔气球，则铝箔气球带负电D. 图丁丝绸与玻璃棒摩擦，丝绸得到电子带负电7、举重比赛由甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。
2022-2023学年广东省广州市白云区九年级(上)期末物理试卷及答案解析
2022-2023学年广东省广州市白云区九年级（上）期末物理试卷一、单项选择题（选出最优的一个选项，每小题3分，共30分）1．（3分）如图所示，向装有少量水的烧瓶缓慢打气，突然塞子跳起来，同时瓶内出现了“白雾”，关于该现象说法正确的是（）A．白雾是水蒸气B．瓶内气体温度升高C．瓶内气体内能增加D．瓶内气体膨胀对外做功2．（3分）下列说法正确的是（）A．液体分子间距一定大于气体B．构成物质的分子在不停地做热运动C．气体分子间有较大的斥力，所以气体流动性强D．物质从气态变到固态，分子热运动会变慢直到停止3．（3分）下列物质结构图正确的是（）A．B．C．D．4．（3分）如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A．带电棒一定带正电B．带电棒一定带负电C．两片金属箔一定带异种电荷D．两片金属箔一定带同种电荷5．（3分）将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（）A．N接C，M接D B．N接C，M接F C．N接D，M接F D．N接E，M接D 6．（3分）电动自行车两刹车手柄中各有一只开关S1、S2在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。
下列电路设计符合要求的是（）A．B．C．D．7．（3分）如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻的阻值D．滑动变阻器的阻值8．（3分）如图1表示两电阻R a和R b的I﹣U关系图像。
将R a和R b先后以图2的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。
则下列判断正确的是（）A．I1＝I2＝I3＜I4B．I3＞I4C．U1＞U2D．U1＜U2＜U3＝U49．（3分）实验时，小芳用如图所示的滑轮组，将重为8N的物体匀速提升0.5m。

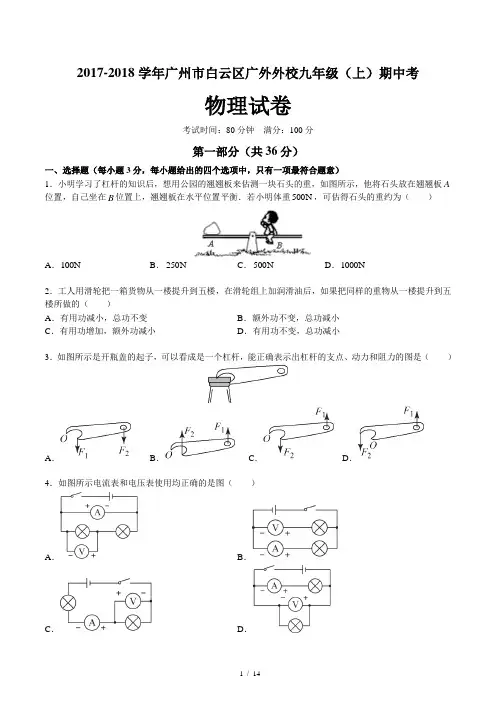

2017-2018学年广州市白云区广外外校九年级(上)期中考物理试卷(含答案和解析)
2017-2018学年广州市白云区广外外校九年级（上）期中考物理试卷考试时间：80分钟满分：100分第一部分（共36分）一、选择题（每小题3分，每小题给出的四个选项中，只有一项最符合题意）1．小明学习了杠杆的知识后，想用公园的翘翘板来估测一块石头的重，如图所示，他将石头放在翘翘板A 位置，自己坐在B位置上，翘翘板在水平位置平衡．若小明体重500N，可估得石头的重约为（）A．100N B．250N C．500N D．1000N2．工人用滑轮把一箱货物从一楼提升到五楼，在滑轮组上加润滑油后，如果把同样的重物从一楼提升到五楼所做的（）A．有用功减小，总功不变B．额外功不变，总功减小C．有用功增加，额外功减小D．有用功不变，总功减小3．如图所示是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A．B．C．D．4．如图所示电流表和电压表使用均正确的是图（）A．B．C．D．5．干燥的冬天，将用头发摩擦过的梳子靠近水平悬挂带负电的橡胶棒A 端（橡胶棒能在水平面自由转动），发现A 端会远离梳子，如图所示，实验中（ ）A ．梳子不带电B ．梳子带正电C ．摩擦时产生了电荷，使梳子和头发带电D ．与梳子摩擦过的头发带正电6．如图所示的电路中，两个规格不同的灯泡（ ）A ．只闭合开关1S 和2S ，灯泡1L 亮，2L 不亮B ．只闭合开关1S ，流过灯泡1L 和2L 的电流不等C ．闭合开关1S 和2S ，电压表测电源电压D ．只闭合开关1S ，灯泡1L 和2L 两端的电压相等7．如图所示是电路的一部分，电流表示数为I ，电压表示数为U ，不考虑温度对图中定值电阻的影响，正确的是（ ）A ．若0=U ，则0=RB ．U 变大时，/U I 变大C ．U 变大时，/U I 不变D ．I 变大时，/U I 变小8．小明在用“伏安法”测电阻的实验中，根据测量数据绘制出如图所示-I U 图象，对此作出的判断中，正确的是（ ）A ．通过1R 的电流与它两端所加电压不成正比B ．2R 的电阻比1R 的阻值大C ．将1R 、2R 并联接入到同一电路中，2R 两端的电压较大D ．将1R 、2R 串联接入到同一电路中，通过1R 的电流较大9．在探究“电流跟电压、电阻的关系”的实验中，得出表格中的三组数据．根据这组数据，可以得到的结论是（ ）A B ．导体电阻一定时，通过导体的电流跟导体两端的电压成正比 C ．导体两端电压一定时，导体的电阻和通过导体的电流成反比D ．导体两端电压一定时，通过导体的电流和导体的电阻成反比10．为使“奥特曼的双眼灵活起来”（图示），进行电路设计．希望既能让双眼同时亮同时灭；又能让任一眼睛眨（亮）起来．器材：灯泡两只、干电池、开关和导线若干．图中符合要求是（ ）A ．B ．C ．D ．11．如图所示电路，电压表和电流表分别测量小灯泡1L 和2L ，开关闭合灯泡均能发光，1L 的电阻比2L 的大，则（ ）A ．1V 示数小于2VB ．V 示数等于1VC ．A 示数大于1AD ．1A 示数大于2A12．如图甲所示，用1F 将物体A 匀速直线拉动一段距离S ，若借助如图乙所示装置用2F 将物体A 在同样的水平面上做匀速直线运动移动相同的距离s ，下列说法正确的是（ ）A ．图乙中1=W F s 额B ．图乙中1=有W F sC ．图乙中2=W F s 总D ．由于12>F F ，所以滑轮组输入功小于输出功第二部分（共64分）二、填空：作图题（共30分）13．宇宙大千世界，从宏观到微观，从天体到原子，似乎都有那么多惊人的相同规律．如图所示，是太阳系模拟图，行星们在各自的固定轨道上围绕恒星太阳运转，这与__________的核式结构模型十分相似，其中，原子核相当于太阳，绕核运动的__________就相当于行星，它带__________电．14．如图所示是生活中用来给手机充电的充电宝，充电宝在给手机充电时，充电宝相当于电路组成中的__________，充电宝上有两个输出口，可同时给两部手机充电，这两个接口是__________联（填“串”或“并”）的，你判断的依据是__________．15．①如图所示，如果闭合开关，电路将发生__________（填：“短路”或“断路”），结果会损坏__________（填：“灯泡”或“电源”）．若使两灯串联，应将导线__________拿掉（填：“a ”或“b ”）．②在研究串并联电路电流的规律时，小明设计了如图所示的电路图，闭合开关后，电流表1A 的示数为0.5A ，电流表2A 的示数为0.3A ，则通过小灯泡2L 的电流为__________，灯1L 与灯2L 的电阻之比为__________．③小明用“伏安法”测小灯泡电阻的实验中，正确连接电路后，小灯泡刚发光时电压表、电流表的示数如图所示，把电压表、电流表的示数填入表③，并根据表③，归纳小灯泡电阻变化的规律：__________．表③小灯泡的实验数据④小明发现小丽测小灯泡电阻的电路如图所示，请在右方框图内画出与图对应的电路图；若图所示的电路，只是接线有错误，闭合开关，灯亮吗？__________，电压变指针是否有偏转？__________．16．如图所示，物体重500N =G ，当物体匀速上升时，则挂钩B 承受拉力为__________N ，拉力F 为__________N ，若绳子自由端向上拉动2m ，则物体向上移动__________m ．（不计摩擦、不计滑轮重）17．智能手机上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P 点时电阻丝被分为上、下两部分，电阻分别为1R 、2R ．电源电压不变，当触摸点在竖直方向移动时，若测得1R 两端电压减小，则1R 阻值__________，触摸点P 到屏下端的距离__________（均填“增大”“减小”或“不变”）．18．如图20所示，实物图中少了两根导线．请用笔画线代替导线补上，补上后要求：灯1L 、2L 都能发光，且电流表只能测量1L 的电流，开关控制1L 、2L 的通断．（导线不能交叉）根据图21中的电流方向，分别在方框中填入准确的电流表或电池符合使电路符合图22要求．19．定滑轮在使用时相当于一个杠杆．如图所示，小明用绳子沿着倾斜方向通过定滑轮拉住钩码，已知人手的拉力为F ，钩码重力为G ．（1）在图中标出这只“杠杆”的支点O ，画出拉力F 的力臂（保留作图痕迹）（2）若不计摩擦、滑轮重和绳重，根据公式__________判断人手的拉力F __________钩码重力G 选填（“大于”、“等于”、“小于”）．三、解析题（共11分）解析题应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字后面写上正确的单位．20．如图所示，工人师傅用一个定滑轮和动滑轮组成滑轮组，把重为500N 的箱子匀速提升5m 动滑轮的质量为8kg ，不计绳重和摩擦，取10N /kg =g ．（1）在图中用笔画线代替细绳组装滑轮重．（2）在向上提升箱子的过程中，人对绳子的拉力为多大． （3）在向上提升箱子的过程中，滑轮组的机械效率为多少．21．（6分）如图所示电路中，电源电压保持不变，1R 为9Ω，当开关S 、1S 都闭合时，电压表的示数为2.7V ；当开关S 闭合、1S 断开时，电压表的示数为1.8V ．求：（1）电源电压． （2）电阻2R 的阻值．四、实验、探究题（共22分）22．小明手中有一物品（可用细绳悬挂），估测物品重约10N左右，请你利用下列器材帮他设计一个测量该物品重力的实验方案．器材：被测物品、弹簧测力计（量程为05N-）、已调平衡的杠杆（O为支点）、刻度尺和细线．（1）简述主要测量步骤：a．如图所示，氢被测物品用细线挂在杠杆右侧某个恰当的位置A处b．用弹簧测力计在杠杆支点的__________（填“左”或“右”）侧；离支点__________（选填“大于二倍AO”或“小于二倍AO”）的位置，竖直向上拉杠杆，使杠杆在水平位置平衡，记录此时测力计的示数为Fc．分别用刻度尺测出____________________（2）物品重力的计算表达式：=G__________（用测量的物理量符号表示）．23．如图是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格是__________的（填“相同”或“不相同”），小明连接好最后一根导线时，发现灯都亮了，出现这种情况的原因是__________．（2）下表是某同学实验中的一组数据：指出上述表格所记录的数据中，明显错误的数值是__________，造成错误的原因是______________________________．（3是__________．A．灯泡的灯丝断了B．灯丝的电阻小C．小灯泡靠近负极（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：____________________，乙：____________________．（5）改正错误的数据后，分析实验数据得到的串联电路中电流的规律是：____________________．24．在“探究导体的电阻跟哪些因素有关”的实验中：（1）甲组的同学提出：电阻可能与导体的长度有关．为此，该小组应选择代号为__________的两金属丝进行研究．电源电压恒定，电阻对温度的影响可以忽略．（2）__________的两金属丝进行人．当把两金属丝先后接入如图中电路的A、B间时，发现接入金属丝B时，电流表的示数较小．由此可得出的结论是____________________．（3）用代号为A和B的两金属丝进行实验，可以探究导体的电阻跟导体材料的关系．那么，代号为A和B 的两金属丝哪个的电阻大？现给你如下的实验器材：一只电压表，开关一个，电源（电压未知），导线根数不限，设计实验判断A、B两金属丝电阻的大小．要求：①在方框内画出实验设计电路图（用“”表示金属丝）．②实验步骤③判断A、B两金属丝电阻大小的方法2017-2018学年广州市白云区广外外校九年级（上）期中考 物理试卷参考答案（含解析）一、选择题（每小题3分，每小题给出的四个选项中，只有一项最符合题意） 1． 【答案】B【解析】设动力即小军重力为1F ，阻力即石头重力为2F ，由图可知，杠杆水平平衡，阻力的力臂约为动力力臂的2倍，即122=L L ，根据杠杆平衡条件：1122=F L F L 得：1212500N ⨯=⨯+F L L ，可得1250N =F ，故B 正确． 2． 【答案】B【解析】在本题中，加润滑油后工人也是提升同样的重物，也就是说对重物做的功是不变的，即有用功是不变的，但加了润滑油，工人用的力肯定就能比较小了，而同样是把货物拉到五楼，力小了，做的功自然就少了，即总功是减小的，所以只有B 答案是正确的． 3． 【答案】C【解析】要把瓶盖打开，要克服瓶盖和瓶口之间的摩擦力，瓶盖给起子的阻力是向下的，动力使起子绕支点O 逆时针转动，阻力绕支点O 顺时针转动． 4． 【答案】D【解析】电压表并联在灯泡两端，电流表与灯泡串联，还要考虑正负接线柱． 5． 【答案】D【解析】橡胶棒带负电，根据通行相斥，所以梳子带负电．梳了与头发摩擦，是电子的转移，并不是产生了电荷，梳子带负电，因此头发带正电． 6． 【答案】B【解析】A ．闭合开关1S 和2S ，灯泡1L 被短路不能发光，2L 有电流通过能够发光，故A 错误；B ．闭合开关1S 和2S ，灯泡1L 被短路，电压表测2L 两端电压，也就是测电源电压，所以B 选项是正确的；C ．只闭合开关1S ，两只灯泡串联，所以各处电流都相等，故C 错误；D ．只闭合开关1S ，两只灯泡串联，已知两只灯泡规格不相同，所以两灯分得的电压不同，故D 错误． 7． 【答案】C【解析】电阻R 是导体本身的一种属性，与电压、电流大小无关．/U I 就是电阻的大小，R 不变．8． 【答案】B【解析】1R 是定值电阻，通过它的电流与两端电压成正比，A 错误；并联，电压相等，串联电流相等．所以C 、D 错误．由图可知，电阻2R 大于电阻1R ． 9． 【答案】D【解析】由表格数据可知，电压是保持不变的，因此电流与导体电阻大小成反比． 10． 【答案】C【解析】能让任意一只眼睛亮，说明两个眼睛是并联，并且每条支路有支路开关；另外两眼同时熄灭或者亮，说明有干路开关．11． 【答案】C【解析】（1）由左电路图可以知道，两灯泡串联，电压表1V 测1L 两端的电压，电压表2V 测2L 两端的电压，电压表V 测电源的电压因串联电路中各处的电流相等，且1L 的电阻比2L 的大小． 所以，由=UI R的变形式=U IR 可以知道，1L 两端的电压大于2L 两端的电压，即1V 示数大于2V ，故A 错误．因串联电路中总电压等于各分电压之和，所以，V 示数大于1V ，故B 错误．（2）由右电路图可以知道，两灯泡并联，电流表1A 测1L 支路的电流，电流表2A 测2L 支路的电流，电流表A 测干路电流，因并联电路中各支路两端的电压相等． 所以，由=UI R可以知道，通过1L 的电流小于通过2L 的电流，即1A 示数小于2A ，故D 错误． 因并联电路中干路电流等于各支路电流之和，所以，A 示数大于1A ，所以C 选项是正确的．12． 【答案】B【解析】图乙中是滑轮组，1==有W fs F s ，所以选项B 是正确的；C ．图乙中是滑轮组，绳子的股数3=n ，则绳子的移动距离3'=s s ，则22233===W F s F s F s 总，故C 错误D ．因为使用任何机械都不省功，所以滑轮组输入功总大于输出功，故D 错误．第二部分（共64分）二、填空：作图题（共30分） 13．【答案】原子、电子、负 14．【答案】电源、并联、能够同时给两部手机充电，并且互不影响15．【答案】（1）短路、电源、b （2）0.2、2:3（3）表格数据依次是：1.00、0.20、5.00；电压增大，温度升高，小灯泡的电阻增大． （4）不亮；有偏转 16．【答案】500；250；1 17．【答案】减小；增大 18． 【答案】19． 【答案】（1）（2）1122⋅=⋅F l F l ，等于三、解析题（共11分）解析题应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字后面写上正确的单位． 20．【答案】（1）（2）人对绳子的拉力：11()(500N 8kg 10N /kg)290N 22=+=+⨯=F G G 动箱．（3）在不计绳重及摩擦的情况下，提升过程的有用功=有W Gh ，总功8==⨯W F F nh 总，机械效率8500N 5m100%100%100%100%86.2%29025m⨯=⨯=⨯=⨯=⨯=⨯⨯⨯W Gh Gh W F F nh η有用总．21．【答案】（1）当S 、1S 闭合时，电压表的示数即为电源电压，即 2.7V =U （2）当S 闭合，1S 断开时，2R 两端的电压2 1.8V =U ， 1R 两端的电压1 2.7V 1.8V 0.9V =-=U12212121==U U U RR R R U 1.8V 9180.9V⨯Ω==Ω四、实验、探究题（共22分） 22．【答案】（1）b ．右、大于二倍AO c ．OA 、OB 的长度为1L 、2L （2）12L L I F 23．【答案】（1）不相同；连接电路时开关没有断开 （2）1.5；接了小量程，但按照大量程读数 （3）B（4）没有调零；电流表正负接线柱接反 （5）串联电路中，电流处处相等24．【答案】（1）BD（2）C ；材料和长度相同时，横截面积小的导体电阻大 （3）【解析】实验步骤： 1．根据电路图连接电路；2．闭合开关，测出A R 的电压，记为A U ； 3．用电压表测出B R 的电压，记为B U ； 判断电阻大小的方法：根据串联电阻分压的规律，:: A B A B U U R R 可知： 若>A B U U ，则>A B R R ； 若<A B U U ，则<A B R R ．。

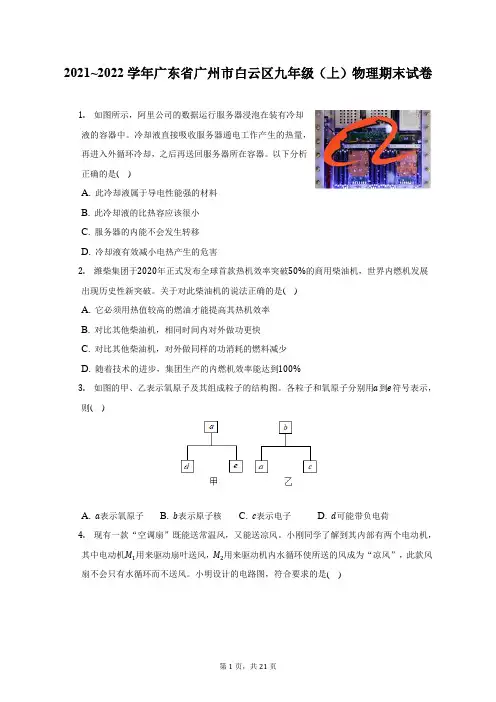

2021_2022学年广东省广州市白云区九年级(上)物理期末试题及答案解析
2021~2022学年广东省广州市白云区九年级（上）物理期末试卷1.如图所示，阿里公司的数据运行服务器浸泡在装有冷却液的容器中。
冷却液直接吸收服务器通电工作产生的热量，再进入外循环冷却，之后再送回服务器所在容器。
以下分析正确的是( )A. 此冷却液属于导电性能强的材料B. 此冷却液的比热容应该很小C. 服务器的内能不会发生转移D. 冷却液有效减小电热产生的危害2.潍柴集团于2020年正式发布全球首款热机效率突破50%的商用柴油机，世界内燃机发展出现历史性新突破。
关于对此柴油机的说法正确的是( )A. 它必须用热值较高的燃油才能提高其热机效率B. 对比其他柴油机，相同时间内对外做功更快C. 对比其他柴油机，对外做同样的功消耗的燃料减少D. 随着技术的进步，集团生产的内燃机效率能达到100%3.如图的甲、乙表示氧原子及其组成粒子的结构图。
各粒子和氧原子分别用a到e符号表示，则( )A. a表示氧原子B. b表示原子核C. c表示电子D. d可能带负电荷4.现有一款“空调扇”既能送常温风，又能送凉风。
小刚同学了解到其内部有两个电动机，其中电动机M1用来驱动扇叶送风，M2用来驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。
小明设计的电路图，符合要求的是( )A. B.C. D.5.如图所示，接线盒的上部有两只相同规格的灯泡，导线接在盒的内部，接线盒的另两个接线柱与电压未知的电源和开关相连。
闭合开关，两只灯泡发光。
若要判断两只灯泡的连接方式，下列操作中能达到目的的是( )A. 先任意取下一只灯后闭合开关B. 先将L1和L2的位置互换后闭合开关C. 在电池和开关之间接一只电流表D. 用电压表分别测L1和L2的电压6.做某一个电学实验，如表是同一电路正确接线时的多组电压表和电流表的数据，可能是在进行下列哪些实验探究中收集的( )实验次数123456电压U/V 1.0 1.4 1.8 2.2 2.6 3.0电流I/A0.260.340.420.480.520.54①探究通过导体的电流与电压的关系②测量小灯泡的电功率③测量小灯泡的阻值④测量定值电阻的阻值A. ①④B. ③④C. ①③D. ②③7.根据图中所示的两盏白炽灯的铭牌，可以知道( )A. 无论两灯如何连接，甲灯一定比乙灯亮B. 串联接在220V电源上，乙灯比甲灯要亮C. 正常发光时，甲灯的电阻大于乙灯的电阻D. 正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍8.如图1表示两电阻R a和R b的I−U关系图像。

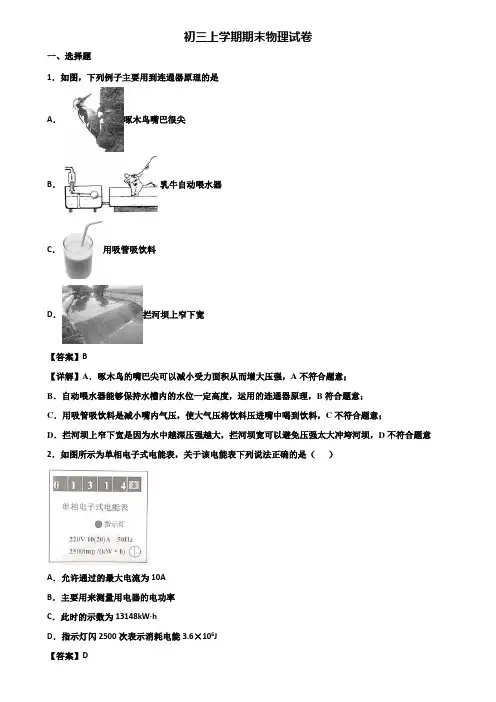

《试卷3份集锦》广州市某达标名校2018-2019年九年级上学期物理期末质量检测试题
