内循环指示灯
PPT课件
31
内循环指示灯
该指示灯是用来显示车辆空调系统的工作 状态，平时为熄灭状态。当点亮内循环按 钮，车辆关闭外循环，空调系统进入内循 环状态时，该指示灯自动点亮。内循环关 闭时熄灭。
PPT课件
32
VSC指示灯
PPT课件
33
VSC指示灯
该指示灯是用来显示车辆 VSC(电子车身稳定 系统)的工作状态，多出现在日系车上。当该 指示灯点亮时，说明 VSC系统已被关闭。
擦，所以刹车的距离会变长。如果前轮锁 死，车子失去侧向转向力，容易跑偏；如 果后轮锁死，后轮将失去侧向抓地力，就 易发生甩尾。特别是在积雪路面，当紧急 制动时，就更容易发生上述的情况。
PPT课件
4
EPC指示灯
常见于大众品牌车型 中。打开钥匙门，车 辆开始自检时，EPC 灯会点亮数秒，随后 熄灭。如车辆启动后 仍不熄灭，说明车辆 机械与电子系统出现 故障。
PPT课件
7
电瓶指示灯
PPT课件
8
电瓶指示灯
该指示灯用来显示电瓶使用状态。 打开钥匙门，车辆开始自检时，该 指示灯点亮。启动后自动熄灭。如 果启动后电瓶指示灯常亮，说明该 电瓶出现了使用问题，需要更换。
汽车仪表盘图标的功能解读
SRS Airbag Warning Light
气囊指示灯
该指示灯用来显示安 的工作状态，当打开 车辆开始自检时，该 自动点亮数秒后熄灭 常亮，则安全气囊出
刹车盘指示灯
该指示灯是用来显示 车盘磨损的状况。一 指示灯为熄灭状态， 盘出现故障或磨损过 该灯点亮，修复后熄
Brake System Warning Light
灯语： 1、绿灯亮而前车不动，大灯闪一下； 2、夜晚遭受强灯闪眼，两下大灯提醒，亮双闪显示不满 3、车辆并道，闪一下表示同意，两下表示拒绝； 4、遇到前车有问题，大灯闪烁三下，等前车注意到了， 5、跟车太近，阶段性的亮起刹车灯。
·雨刷器控制杆
共分四个档位 一档：关闭； 二档：小雨时使用，它具 歇性，每6秒钟动一下； 三档：中雨时使用； 四档：大雨时使用； 前后抬是车窗喷水装置。
Charging System Warning
电瓶指示灯
该指示灯用来显示 打开钥匙门，车辆 指示灯点亮。启动 果启动后电瓶指示 电瓶出现了使用问
engine oil pressure warning
机油压力指示灯
该指示灯用来显示 机油的压力状况。 门，车辆开始自检 灯点亮，启动后熄
该指示灯常亮，说 动机机油压力低于 需要维修。
Low Fuel Level Warning
油量指示灯
该指示Байду номын сангаас用来显示 油量的多少，当钥 车辆进行自检时， 示灯会短时间点亮 灭。如启动后该指 则说明车内油量已
Door Ajar Warning Light
车门指示灯
该指示灯用来显示车 门状况，任意车门未 或者未关好，该指示 点亮相应的车门指示 示车主车门未关好， 关闭或关好时，相应 示灯熄灭。
识别汽车仪表故障灯报警ppt课件
识别仪表报警指示
警示灯
制动衬块磨损极限警示灯
制动衬片磨损指示灯，前轮制动片已经接近磨损极限。 需马上更换制动片。此警示灯亮起时，请谨慎低速驾驶，尽快到 经销商处更换制动片。目前大众车系仅前轮装备制动片磨损指示灯。
车外灯泡故障报警灯
车辆外部灯光灯泡损坏或灯光线路发生故障时此故障灯会点亮。 部分非LED灯，在未开启时不会报警，开启后会报警。对于部分改 装灯光车辆，会因为灯光工作形式发生变化即便正常亮起，也会报警 。
排气警报灯 降低车速,谨慎行驶。
发动机的电控装置检测到尾气排放不达标。此故障灯点亮时，应 降低车速，缓慢行驶，到就近的经销商处检查。多数发生在加注不合 格燃油后、长时间市区路况行驶时。可熄火后重新启动发动机尝试清 除。此灯亮起时，油耗增加。
识别仪表报警指示
警报灯
发动机机油油位警示灯 立即停车检查
闪亮时发动机润滑系统出现故障，应熄火检查发动机状态或联系 一汽-大众救援服务。
识别仪表报警指示
警报灯
电子驻车制动器警报灯
电子驻车制动器(EPB)出现故障，多为电器元件故障导致，可能会 与多个警报灯一同亮起，如ABS、ESP警报灯。故障灯亮起时，传统的 液压制动不受影响。请及时到经销商处检查。
ABS 故障警报灯
此故障灯点亮时ABS制动防抱死功能将失效。 有时会与ESP 、EPB警告灯同时点亮。
常亮：ESP发生故障或因系统原因关闭。 闪亮：ESP处于正常工作状态。 重新连接蓄电池后。车辆未行驶前。 常亮无法消除时，应及时到经销商处检查。此时车辆可以正常行 驶，但ESP功能将失效。注意行车安全。
TCS关闭指示灯
轿车遇牵引力不足时方应关闭TCS，例如： 轿车在深雪或松软路面上行驶时。 轿车陷在泥泞路段需前后“晃动”摆脱困境时
汽车仪表指示灯 图文并茂,解析详尽,驾考理论初学者有所帮助
汽车仪表指示灯页第 1 汽车仪表指示灯大全Indicator lights on the instrument cluster 图示Icon 名称Name 含义Meaning 手刹指示灯（驻车指示灯）Hand break 该指示灯用来显示车辆驻车制动手柄（即手刹）的状态，平时为熄灭状态。
当手刹被拉起后，该指示灯自动点亮；手刹被放下时，该指示灯自动熄灭。
在有的车型上，行驶中未放下手刹会伴随有警告音或刹车液不足时此灯会点亮。
电瓶指示灯Battery 该指示灯是显示蓄电池工作状态的指示灯，用来显示电瓶使用状态。
打开钥匙门接通电源，车辆开始自检时，该指示灯点亮，发动机启动后自动熄灭。
如果发动机启动后电瓶指示灯不亮或长亮不灭，说明该电瓶出现了使用问题，应立即检查发电机及电路，电瓶出现问题是须立即更换。
汽车仪表指示灯页第 2 刹车盘指示灯Break disc 该指示灯是显示刹车盘片磨损情况的指示灯，用来显示车辆刹车盘磨损的状况。
正常情况下该指示灯为熄灭状态，当刹车盘出现故障或磨损过度时，该指示灯点亮，提示车主应及时更换故障或磨损过度的刹车片，修复后熄灭。
机油指示灯Engine oil 该指示灯是显示发动机机油压力的指示灯，用来显示发动机内机油的压力状况。
打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。
该指示灯长亮，说明该车发动机机油压力低于规定标准，表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查，及时需要维修。
水温指示灯Water temperature 该指示灯是显示发动机冷却液温度过高的指示灯，用来显示发动机内冷却液的温度。
当钥匙门打开后，车辆自检时，会点亮数秒，后熄灭。
此指示灯点亮（长亮）报警时，说明冷却液温度超过规定值，应立即时停车并关闭发动机。
水温正常后该指示灯熄灭，待冷却至正常温度后再继续行驶。
气囊指示灯Air bag 该指示灯用来显示安全气囊的工作状态，当打开钥匙门接通电源后，车辆开始自检时。
详解汽车仪表盘常见符号、车内功能按键与含义！

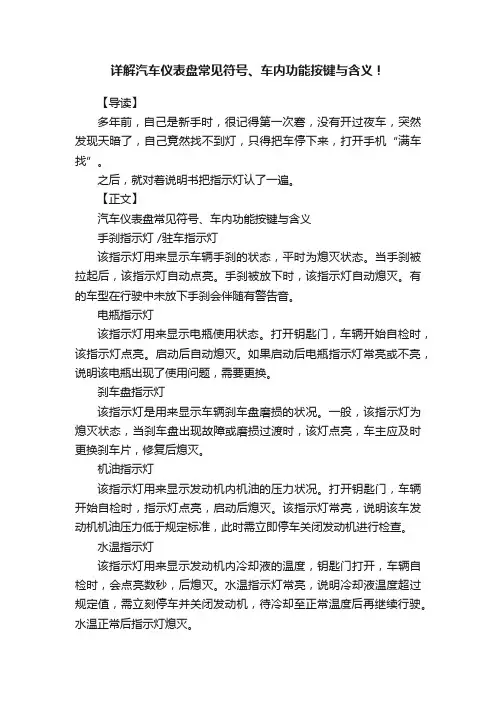

详解汽车仪表盘常见符号、车内功能按键与含义！【导读】多年前，自己是新手时，很记得第一次窘，没有开过夜车，突然发现天暗了，自己竟然找不到灯，只得把车停下来，打开手机“满车找”。
之后，就对着说明书把指示灯认了一遍。
【正文】汽车仪表盘常见符号、车内功能按键与含义手刹指示灯 /驻车指示灯该指示灯用来显示车辆手刹的状态，平时为熄灭状态。
当手刹被拉起后，该指示灯自动点亮。
手刹被放下时，该指示灯自动熄灭。
有的车型在行驶中未放下手刹会伴随有警告音。
电瓶指示灯该指示灯用来显示电瓶使用状态。
打开钥匙门，车辆开始自检时，该指示灯点亮。
启动后自动熄灭。
如果启动后电瓶指示灯常亮或不亮，说明该电瓶出现了使用问题，需要更换。
刹车盘指示灯该指示灯是用来显示车辆刹车盘磨损的状况。
一般，该指示灯为熄灭状态，当刹车盘出现故障或磨损过渡时，该灯点亮，车主应及时更换刹车片，修复后熄灭。
机油指示灯该指示灯用来显示发动机内机油的压力状况。
打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。
该指示灯常亮，说明该车发动机机油压力低于规定标准，此时需立即停车关闭发动机进行检查。
水温指示灯该指示灯用来显示发动机内冷却液的温度，钥匙门打开，车辆自检时，会点亮数秒，后熄灭。
水温指示灯常亮，说明冷却液温度超过规定值，需立刻停车并关闭发动机，待冷却至正常温度后再继续行驶。
水温正常后指示灯熄灭。
气囊指示灯该指示灯用来显示安全气囊的工作状态，当打开钥匙门，车辆开始自检时，该指示灯自动点亮数秒后熄灭，如果常亮或不亮，则安全气囊出现故障。
ABS指示灯该指示灯用来显示ABS工作状况。
当打开钥匙门，车辆自检时，ABS灯会点亮数秒，随后熄灭。
如果未闪亮或者启动后仍不熄灭，表明ABS出现故障。
防抱死制动系统ABS全称是Anti-lock Braking System，即ABS，可安装在任何带液压刹车的汽车上。
它是利用阀体内的一个橡胶气囊，在踩下刹车时，给予刹车油压力，充斥到ABS的阀体中，此时气囊利用中间的空气隔层将压力返回，使车轮避过锁死点。
最新汽车仪表盘常见符号、车内功能按键与含义
最新汽车仪表盘常见符号、车内功能按键与含义手刹指示灯该指示灯用来显示车辆手刹的状态，平时为熄灭状态。
当手刹被拉起后，该指示灯自动点亮。
手刹被放下时，该指示灯自动熄灭。
有的车型在行驶中未放下手刹会伴随有警告音。
电瓶指示灯该指示灯用来显示电瓶使用状态。
打开钥匙门，车辆开始自检时，该指示灯点亮。
启动后自动熄灭。
如果启动后电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。
刹车盘指示灯该指示灯是用来显示车辆刹车盘磨损的状况。
一般，该指示灯为熄灭状态，当刹车盘出现故障或磨损过渡时，该灯点亮，修复后熄灭。
机油指示灯该指示灯用来显示发动机内机油的压力状况。
打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。
该指示灯常亮，说明该车发动机机油压力低于规定标准，需要维修。
水温指示灯该指示灯用来显示发动机内冷却液的温度，钥匙门打开，车辆自检时，会点亮数秒，后熄灭。
水温指示灯常亮，说明冷却液温度超过规定值，需立刻暂停行驶。
水温正常后熄灭。
气囊指示灯该指示灯用来显示安全气囊的工作状态，当打开钥匙门，车辆开始自检时，该指示灯自动点亮数秒后熄灭，如果常亮，则安全气囊出现故障。
ABS指示灯该指示灯用来显示ABS工作状况。
当打开钥匙门，车辆自检时，ABS灯会点亮数秒，随后熄灭。
如果未闪亮或者启动后仍不熄灭，表明ABS出现故障。
发动机自检灯该指示灯用来显示车辆发动机的工作状况，当打开钥匙门时，车辆自检时，该指示灯点亮后自动熄灭，如常亮则说明车辆的发动机出现了机械故障，需要维修。
燃油指示灯该指示灯用来显示车辆内储油量的多少，当钥匙门打开，车辆进行自检时，该油亮指示灯会短时间点亮，随后熄灭。
如启动后该指示灯点亮，则说明车内油量已不足。
车门指示灯该指示灯用来显示车辆各车门状况，任意车门未关上，或者未关好，该指示灯都有点亮相应的车门指示灯，提示车主车门未关好，当车门关闭或关好时，相应车门指示灯熄灭。
清洗液指示灯该指示灯是用来显示车辆所装玻璃清洁液的多少，平时为熄灭状态，该指示灯点亮时，说明车辆所装载玻璃清洁液已不足，需添加玻璃清洁液。
最新汽车标识与仪表盘指示灯大全 共34页PPT资料
油量指示灯
该指示灯用来显示车 辆内储油量的多少， 当钥匙门打开，车辆 进行自检时，该油亮 指示灯会短时间点亮， 随后熄灭。如启动后 该指示灯点亮，则说 明车内油量已不足。
车门指示灯
该指示灯用来显示车 辆各车门状况，任意 车门未关上，或者未 关好，该指示灯都有 点亮相应的车门指示 灯，提示车主车门未 关好，当车门关闭或 关好时，相应车门指 示灯熄灭。
雾灯指示灯
该指示灯是用来显示 前后雾灯的工作状况， 当前后雾灯点亮时， 该指示灯相应的标志 就会点亮。关闭雾灯 后，相应的指示灯熄 灭。
示宽指示灯
示宽指示灯
该指示灯是用来显示车辆示宽灯的工作 状态，平时为熄灭状态，当示宽灯打开 时，该指示灯随即点亮。当示宽灯关闭 或者关闭示宽灯打开大灯时，该指
该指示灯是用来显示车辆空调系统的工作 状态，平时为熄灭状态。当点亮内循环按 钮，车辆关闭外循环，空调系统进入内循 环状态时，该指示灯自动点亮。内循环关 闭时熄灭。
VSC指示灯
VSC指示灯
该指示灯是用来显示车辆VSC(电子车身稳定 系统)的工作状态，多出现在日系车上。当该 指示灯点亮时，说明VSC系统已被关闭。
该指示灯用来显示车 辆手刹的状态，平时 为熄灭状态。当手刹 被拉起后，该指示灯 自动点亮。手刹被放 下时，该指示灯自动 熄灭。有的车型在行 驶中未放下手刹会伴 随有警告音。
水温指示灯
该指示灯用来显示发 动机内冷却液的温度， 钥匙门打开，车辆自 检时，会点亮数秒， 后熄灭。水温指示灯 常亮，说明冷却液温 度超过规定值，需立 刻暂停行驶。水温正 常后熄灭。
发动机指示灯
该指示灯用来显示车 辆发动机的工作状况， 当打开钥匙门时，车 辆自检时，该指示灯 点亮后自动熄灭，如 常亮则说明车辆的发 动机出现了机械故障， 需要维修。
