APD读出电路设计

2×8低噪声InGaAs／InP APD读出电路设计

0 引言

广告插播信息

维库最新热卖芯片： 74LS374 M54585P ATMEGA168-20AU HCPL-4701 CD4015BF3A

MC68HC908JL3ECDW CXA2045Q HIP2100IBT IRFP150N MBR3045CT

在红外通信的1 310～1 550 nm波段，高灵敏度探测材料主要有Ge—APD和InGaAs／InP APD，两者相比较，InGaAs／InP APD具有更高的量子效率和更低的暗电流噪声。In0.53Ga0.47As／InP APD采用在n+-InP衬底上依次匹配外延InP缓冲层、InGaAs吸收层、InGaAsP能隙渐变层、InP电荷层与InP顶层的结构。

APD探测器的最大缺点是暗电流相对于信号增益较大，所以设计APD读出电路的关键是放大输出弱电流信号，限制噪声信号，提高信噪比。选择CTIA作为读出单元，CTIA是采用运算放大器作为积分器的运放积分模式，比较其他的读出电路，优点是噪声低、线性好、动态范围大。

1 工作时序和读出电路结构

作为大阵列面阵的基础，首先研制了一个2×8读出电路，图1给出了该电路的工作时序，其中Rl、R2为行选通信号；Vr为复位信号；SHl、SH2是双采样信号；C1、C2、…、C8为列读出信号。电路采用行共用的工作方式，R1选通(高电平)时，第一行进行积分，SH1为高电平时，电路进行积分前采样，SH2为高电平时，进行积分结束前的采样，C1、C2、…、C8依次为高电平，将行上的每个像元上信号输出；然后R2为高电平，重复上面的步骤，进行第二行的积分和读出。

图2是2×8读出电路的结构框图，芯片主要由行列移位寄存器、CTIA和CDS单元组成，图中用虚线框表示：移位寄存器单元完成行列的选通，CTIA功能块将探测器电流信号按行进行积分，CDS功能块能抑制电路的噪声，如KTC(复位噪声)、FPN(固定图形噪声)等；FPGA主要产生复位信号(Vr)和采样信号(SH1、SH2)，触发电路的复位和采样动作，C8为该组信号的触发信号，解决和芯片内行列选通信号同步问题。

为了便于和读出电路的连接仿真，首先根据器件特性建立了器件的电路模型，如图3(a)中的虚线框所示，其中Idet、Rdet、Cdet分别表示器件的光电流、阻抗、寄生电容。图3(a)还给出了CTIA读出单元电路结构，主要由一个复位开关KR和积分电容Cint以及低噪声运放A构成。在CTIA结构中，设计一个高增益、低噪声、输入失调小、压摆率大的运放是确保读出电路信噪比高、动态范围大的关键。除此之外，积分电容Cint的设计也非常重要，在设计过程中发现，选择合适的积分电容也是关键之一。图3(b)是CDS单元，由采样管Ml、M2、采样保持电容C1、C2及M3~M6构成的差分器组成，Vin为CDS输入电位，也即CTIA的输出电位。Voou1和Vout2为两次采样输出，经过减法器后可以进行噪声抑制。

2 积分电容Cint

积分电容的设计主要和探测器信号电流的大小有关。图4是In0.53Ga0.47As／InP APD特性，仿真结果显示器件的工作电流一般在300 nA左右。

图5为器件电流取300 nA时积分电容分别为2、4、6和15 pF时的输出电压Vout的仿真结果。仿真参数设计：在器件厚度为20 μm的情况下，根据器件仿真结果进行计算，器件阻抗为2×109Ω，器件寄生电容为80 pF。参考电压Vb取2．0V，积分时间为60μs。可以看到对应不同的积分电容，积分电压到达饱和的时间是不一样的，也就是选择不同的积分电容，最佳积分时间是不一样的。如选用4 pF的积分电容，积分时间最好控制在40μs以下。

积分电容还决定电荷容量。电荷容量为

式中：Qm为电荷容量；Vref为参考电压，一般为1．5~3 V。式(1)表示增大积分电容Cint可以提高电荷容量。

在CTIA电路结构中，KTC噪声是最主要噪声，而KTC噪声也和积分电容有关。KTC复位噪声电压可以表示为

式中：VN为积分电容上复位引起的KTC噪声电压；K为波尔兹曼常数，其值为1．38×10-23J／K；T是绝对温度，取77 K。将此噪声电压折合成输入端噪声电子数，则表示为

式中：Nin为积分电容KTC复位噪声折合到输入端的噪声电子数；q为电荷常数，其值为1．60×10-19C；G为输出级增益。

图6表示了该噪声电子数和温度、积分电容Cint之间的关系。从图6可以看到，Nin随温度降低而减少，同时随Cint的增大而增多。所以在设计Cint时，必须兼顾探测器电流、积分时间、电荷容量Qm和KTC噪声折合到输入端电子数Nin，并且结合电路工作温度设计一个合适的值。在读出电路中，电容的工作温度为77 K，Cint设计为4 pF时，参考电压取2 V，电荷容量为8×10-12J。电路的输出级增益为O．65，KTC复位噪声折合到输入端的噪声电子数为768个，小于实际探测器的噪声电子数，而电荷容量也足够大，满足探测器读出的需要。在CTIA结构中，设计一个高增益低噪声的运算放大器。根据具体的应用合适设计。而开关管KR采用四管合抱管结构，减小导通电阻对电路的影响。图7为读出电路芯片的照片。

3 结论

电路采用O．6μm CMOS工艺流片，采用40脚的管壳进行封装，其中有效引脚为32个。用电注入法(恒流源模拟器件)测试了芯片的性能，电流信号为100～600 nA。功率耗散小于200μW。当积分电容为4 pF的时候，积分时间为36μs。时钟频率为0．5MHz的时候，一帧像元积分和读出的总时间为108μs。电路的电荷存储能力为5×107个，动态范围为l V左右，输出噪声为5．2×10-5Vrms。测试结果显示电路符合预期的设计要求。

合集下载

APD

第２５卷第２期　２　０　０　２年６月　长春理工大学学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｃｈａｎｇｃｈｕｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　ＶＯＩ．２５　ＮＯ．２　ｄｕｎ．２　０　０　２　文章编号：１００４—４８５×（２００２）０２—０１６—０３　

ＡＰ　Ｄ激光回波信号探测电路系统研究　

陈殿仁　邹超　

（长春理工大学电子与信息工程学院，吉林长春１３００２２）　摘　要：本文分析了ＡＰＤ光电探测系统的噪声，研究了ＡＰＤ激光回波信号探测系统的组成　原理与电路设计问题，以及为提高探测灵敏度、降低误码率在电路设计方面所采取的技术措　施。给出了具有实际应用价值的ＡＰＤ信号放大电路和控制时序逻辑电路原理图。对ＡＰＤ光　电信号探测系统设计具有一定的指导意义。　关键词：激光目标识别；光电信号探测；ＡＰＤ应用技术　中图分类号：ＴＮ２４７；ＴＮ７２２．３文献标识码：Ａ　

ＡＰＤ微弱回波信号探测技术广泛应用于激　光测距、激光通信、激光雷达、激光敌我识别等　领域。随机背景噪声条件下，信号的最佳探测问　题是光电探测系统的关键技术之一。要设计一个　能在强背景干扰条件下，可靠工作的ＡＰＤ光电　探测系统，除了要对ＡＰＤ进行合理的偏压补偿　外，前置放大器的设计也是影响系统探测性能的　重要因素。　ｌ　ＡＰＤ光电探测系统的噪声　ＡＰＤ光电探测系统的背景噪声包括从星体、　地球、太阳、大气、云或者任何不应有的辐射源　照射或反射到接收机上的信号。还包括激光传输　过程中，由大气、灰尘、烟雾的散射等，都可以　认为是背景噪声。由探测信号、背景辐射、探测　器暗电流和前置放大器噪声等产生的噪声方差　Ｖａｒ［ｎｗ（ｔ）］、Ｖａｒ（ｎ６ｇ）、Ｖａｒ（ｎ　）、Ｖａｒ（ｎ。　）分别　为　。　Ｖａ　（￡）］＝Ｆ　Ｌ＾　）ｐ（￡一　）ｄ　（１）　其中，　是光电探测器的量子效率，ｈ是普朗克　常数，ｃ＝２９９７９２４５８　ｍ／ｓ是真空中的光速，Ａ　是激光波长，　是接收信号能量（焦耳），＾，（ｔ）是　接收放大器的单位冲激响应，Ｐ（ｔ）是规一化的接　收光脉冲波形，并分别满足关系Ｊ　ｈ，（￡）ｄｔ＝１，　Ｊ　Ｐ（ｔ）ｄｔ＝１，Ｆ是探测器过剩噪声指数，定义为　Ｆ＝（ｇ　）　／（ｇ　）。ｇ　为光电探测器的系统增　益。硅ＡＰＤ作为光电探测器，过剩噪声指数可　以表示为，　Ｆ＝ｋ＋（２—１／Ｍ）（１一ｋ）　（２）　ｋ是电离系数，Ｍ＝（ｇ　）＝１／［１一（　Ｖ８）　］，　是ＡＰＤ的倍增增益，　是ＡＰＤ的反向工作电压，　是ＡＰＤ的雪崩点电压，与温度有关。由背景　光产生的散弹噪声方差　可表示为　Ｖａｒ（ｎ６ｇ）＝２　Ｆ　尸　（３）　Ｐ　是探测器上的背景光能量，Ｂ　是放大器的等　效噪声带宽，　寺Ｌ　（　）ｄ　（４）　探测器上的背景光能量可以求解为　Ｐ　＝　・△Ａ　Ａ，７＂ｒ　（５）　是照射在目标表面的太阳光，单位为Ｗ／　ｍ　ｎｍ，△Ａ是接收光学滤光片带宽，０　是接收光　学系统的视场角，　，是接收系统的透过率、ｒ｜是目　标表面散射系数，Ａ，是接收光学天线口径（ｍ　）。　ＡＰＤ的暗电流散弹噪声方差可以表示为　Ｖａｒ（ｎ出）＝２　Ｆ　（６）　收稿日期：２００２—０３—２０　基金项目：国家重点项目　作者简介：陈殿仁

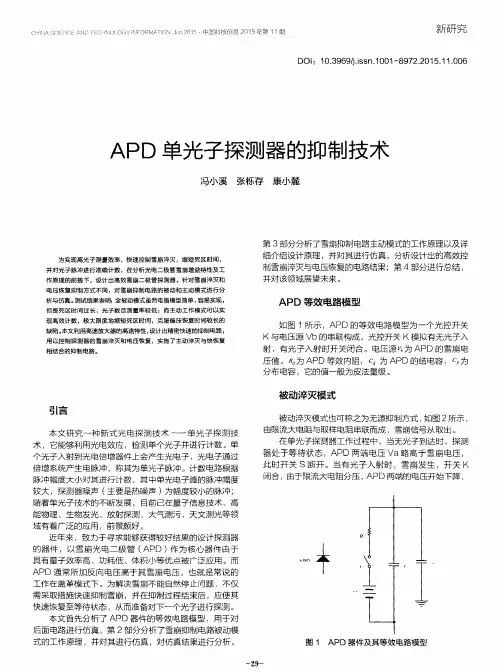

APD 2

ｃＨ　Ａ　ｓｒ：　Ｊｒ　Ｅ　ＡＮＤ　Ｎ（＝１ｉ　０　Ｙ　ｉＮｆ‘Ｏ［￣ＭＡｒＩＯＮ　Ｊ“ｎ　２０　１５　中国　奠技信息２０１５年第１　１鞠　新研究　ＤＯＩ：１　０．３９６９／ｊ．ｉｓｓｎ．１　００１—８９７２．２０１　５．１　１．００６　

ＡＰ　Ｄ单光子探测器的抑制技术　－６ｄ＇，溪张栎存康小麓　

为实现高光子测量效率，快速控制雪崩淬灭，缩短死区时间，　并对光子脉冲进行准确计数，在分析光电二极管雪崩增益特性及工　作原理的前提下，设计出高效雪旃二极管探测器。针对雪崩淬灭和　电压恢复抑制方式不同，对雷崩抑制电路的被动和主动模式进行分　析与仿真。测试结果表明：全被动模式虽然电路模型简单，容易实现，　但是死区时间过长，光子数目测量率较低；而主动工作模式可以实　现高效计数，极大限度地缩短死区时间，克服偏压恢复时间较长的　缺陷。本文利用高速放大器的高速特性，设计出精密快速的抑制电路，　用以控制探测器的雪崩淬灭和电压恢复，实施了主动淬灭与快恢复　相结合的抑制电路。　

引言　本文研究～种新式光电探测技术——单光子探测技　术，它能够利用光电效应，检测单个光子并进行计数。单　个光子入射到光电倍增器件上会产生光电子，光电子通过　倍增系统产生电脉冲，称其为单光子脉冲。计数电路根据　脉冲幅度大小对其进行计数，其中单光电子峰的脉冲幅度　较大，探测器噪声（主要是热噪声）为幅度较／Ｊ￣Ａ９脉冲；　随着单光子技术的不断发展，目前已在量子信息技术、高　能物理、生物发光、放射探测、大气测污、天文测光等领　域有着广泛的应用，前景颇好。　近年来，致力于寻求能够获得较好结果的设计探测器　的器件，以雪崩光电二极管（ＡＰＤ）作为核心器件由于　具有量子效率高、功耗低、体积小等优点被广泛应用。而　ＡＰＤ通常所加反向电压高于其雪崩电压，也就是常说的　工作在盖革模式下。为解决雪崩不能自然停止问题，不仅　需采取措施快速抑制雪崩，并在抑制过程结束后，应使其　快速恢复至等待状态，从而准备对下一个光子进行探测。　本文首先分析了ＡＰＤ器件的等效电路模型，用于对　后面电路进行仿真，第２部分分析了雪崩抑制电路被动模　式的工作原理，并对其进行仿真，对仿真结果进行分析。　第３部分分析了雪崩抑制电路主动模式的工作原理以及详　细介绍设计原理，并对其进行仿真，分析设计出的高效控　制雪崩淬灭与电压恢复的电路结果；第４部分进行总结，　并对该领域展望未来。　ＡＰＤ等效电路模型　如图１所示，ＡＰＤ的等效电路模型为一个光控开关　Ｋ与电压源Ｖｂ的串联构成，光控开关Ｋ模拟有无光子入　射，有光子入射时开关闭合。电压源　为ＡＰＤ的雪崩电　压值。　为ＡＰＤ等效内阻，　为ＡＰＤ的结电容，　为　分布电容，它的值一般为皮法量级。　被动淬灭模式　被动淬灭模式也可称之为无源抑制方式，如图２所示，　由限流大电阻与取样电阻串联而成，雪崩信号从取出。　在单光子探测器工作过程中，当无光子到达时，探测　器处于等待状态，ＡＰＤ两端电压Ｖａ略高于雪崩电压，　此时开关Ｓ断开。当有光子入射时，雪崩发生，开关Ｋ　闭合，由于限流大电阻分压，ＡＰＤ两端的电压开始下降，　

雪崩光电二极管APD直流偏压源设计

科学之友　Ｆｒｉｅｎｄ　ｏｆ　Ｓｃｉｅｎｃｅ　Ａｍａｔｅｕｒｓ　２ｏｏ８￣１０￣（３０）国　

雪崩光电二极管ＡＰＤ直流偏压源设计　

韩红远，朱翔宇　

（太原市电子研究设计院，山西太原０３０００２）　

摘要：文章介绍了雪崩光电二极管ＡＰＤ的特性，设计了一种ＡＰＤ工作时的直流偏压源　

电路，提出了温度变化时偏压源的修正方案。　

关键词：雪崩光电二极管；直流偏压源；电路　

中图分类号：ＴＮ２９　文献标识码：Ａ　文章编号：１０００—８１３６（２００８）３０—０００８—０２　

１　引言　路设计显得尤为重要。　

雪崩光电二极管ＡＰＤ（Ａｖａｌａｎｃｈｅ　Ｐｈｏｔｏ　Ｄｉｏｄｅ）是一种能实　

现光电转换且具有内部增益的高灵敏度器件。在以硅或锗为材　

料制成的光电二极管的Ｐ—Ｎ结上加上反向偏压后，射人的光被　

Ｐ—Ｎ结吸收后会形成光电流。加大反向偏压会产生“雪崩”（即光　

电流成倍地激增）的现象，因此这种二极管被称为“雪崩光电二　

极管”。目前，雪崩光电二极管（ＡＰＤ）作为一种高灵敏、能精确接　

收数据和测量光功率的光探测器件广泛应用于光纤传感、光纤　

通信网络中，其工作电压不高，噪声相对较小，非常适合极微弱　

光信号的探测。　

２　ＡＰＤ雪崩特性　

雪崩光电二极管（ＡＰＤ）在结构设计上已考虑到使它能承受　

高反向偏压，从而在ＰＮ结内部形成一个高电场区。光产生的电　

子或空穴对经过高电场区时被加速，从而获得足够的能量，它们　

在高速运动中与晶体碰撞，使晶体巾的原子电离，从而激发出新　

的电子一空穴对，这个过程称为碰撞电离。通过碰撞电离产生的　

电子一空穴对称为二次电子一空穴对。新产生的电子和空穴在　

高场区中运动时又被加速，又可能碰撞别的原子，如此循环，像　

雪崩一样的发展，从而使光电流获得了倍增。随着反向偏压Ｖｂ　

的增加，开始光电流基本保持不变。当反向偏压增加到一定数值　

时，光电流急剧增加，最后器件被击穿，这个电压称为击穿电压　

Ｖｂｒｏ　雪崩光电二极管的雪崩增益Ｍ的大小与电子或空穴对有　

焦平面APD探测器的国内外技术现状和发展趋势

一、焦平面APD探测器的背景及特点

焦平面APD探测器主要是由：APD阵列和读出电路(ROIC)两部分组成，其中APD是核心元件。

1、APD

雪崩光电二极管（APD）是一种具有内部增益的半导体光电转换器件，具有量子响应度高、响应速度快、线性响应特性好等特点，在可见光波段和近红外波段的量子效率可达90%以上，增益在10～100倍，新型APD材料的最大增益可达200 倍，有很好的微弱信号探测能力。

2、APD阵列的分类

按照APD的工作的区间可将其分为：Geiger-mode APD（反向偏压超过击穿电压）和线性模式APD（偏压低于击穿电压）两种。

（1）Geiger-mode APD阵列的特点

优点：

1）极高的探测灵敏度，单个光子即可触发雪崩效应，可实现单光子探测；

2）GM-APD输出信号在100ps量级，即有高的时间分辨率，进而有较高的距离分辨率，厘米量级；

3）较高的探测效率，采用单脉冲焦平面阵列成像方式；

4）较低的功耗，体积小，集成度高；

5）GM-APD输出为饱和电流，可以直接进行数字处理，读出电路(ROIC)不需要前置放大器和模拟处理模块，即更简单的ROIC。

缺点：

1）存在死时间效应：GM-APD饱和后需要一定时间才能恢复原来状态，为使其可以连续正常工作需要采用淬火电路对雪崩进行抑制。

2）GM-APD有极高的灵敏度，其最噪声因素更加敏感，通道之间串扰更严重。

（2）线性模式APD阵列的特点

优点： 1）光子探测率高，可达90%以上；

2）有较小的通道串扰效应；

3）具有多目标探测能力；

4）可获取回波信号的强度信息；

5）相比于GM-APD，LM-APD对遮蔽目标有更好的探测能力。

缺点：

1）灵敏度低于GM-APD；（现今已经研制出有单光子灵敏度的LM-APD）

2）读出电路的复杂度大于GM-APD（需对输入信号进行放大、滤波、高速采样、阈值比较、存储等操作）。（其信号测量包括强度和时间测量两部分）

基于FPGA的光电倍增管APD偏压控制电路设计

第２８卷第６期　

２００８年１１月　核电子学与探测技术　

Ｎｕｃｌｅａｒ　Ｅｌｅｃｔｒｏｎｉｃｓ　８Ｌ　Ｄｅｔｅｃｔｉｏｎ　Ｔｅｃｈｎｏｌｏｇｙ　ＶｏＬ　２８　Ｎ０．６　

Ｎｏｖ．　２００８　

基于ＦＰＧＡ的光电倍增管ＡＰＤ偏压　

控制电路设计　

王　东，张　凡，黄光明，周代翠　

（华中师范大学物理科学与技术学院，湖北武汉４３００７９）　

摘要：为了减小光子谱仪ＰＨＯＳ中信号通道增益的离散性，需要调整光电倍增管ＡＰＤ的偏压来补　偿系统中的以下几个方面：　ＩＤ增益的宽离散性、前置放大器增益的离散性和钨酸铅晶体光产额的离　散性等。因此，设计了基于ＦＰＧＡ的ＡＰＤ偏压控制电路。该控制电路通过ＦＰＧＡ对ｌＯ－ｂｉｔ　ＤＡＣ进行　控制，使输出高压的调节范围达到２１０Ｖ￣４００Ｖ，调节精度达到０．２Ｖ／ｂｉｔ。文中具体介绍了ＡＰＤ偏压　

控制电路的设计思路，给出了测试结果，并对测试结果进行了深入的分析。　关键词：ＰＨＯＳ，ＡＰＤ，偏压控制，反馈校验，ＦＰＧＡ　中图分类号：ＴＩ　１１．６　文献标识码：　Ａ　文章编号：　０２５８一Ｏ９３４（２０Ｏ８）０６一ｌ２１９∞４　

ＰＨＯＳ［　］（Ｐｈｏｔｏｎ　Ｓｐｅｃｔｒｏｍｅｔｅｒ）是欧洲核　

子研究中心（Ｃ既　）大型强子对撞机（Ｌａｒｇｅ　

Ｈａｄｒｏｎ　Ｃｏｌｌｉｄｅｒ，简称ＬＨＣ）上的大型重离子　

碰撞实验（Ａ　Ｌａｒｇｅ　Ｉｏｎ　Ｃｏｌｌｉｄｅｒ　Ｅｘｐｅｒｉｍｅｎｔ，　

简称ＡＬＩＣＥ）中的光子谱仪。在ＰＨＯＳ中，所　

有ＡＰＤ［２］都被置于一２５℃的恒温中。在相同　

的温度下，给同一批次的ＡＰＤ加上相同的反　

向偏压，它们的增益差别很大。ＰＨＯＳ中使用　

的是日本Ｈａｍｍａｍａｔｓｕ公司生产的型号为　

￥８１４８的ＡＰＤ。图ｌ为该公司交货时附带的　

测试数据中某个批次的ＡＰＤ在增益Ｍ：５０时　

的反向偏压分布图。　

上图是在２０℃的恒温下测试得到的数据，　

从图中可以看到，当增益Ｍ一５０时，该批次中　

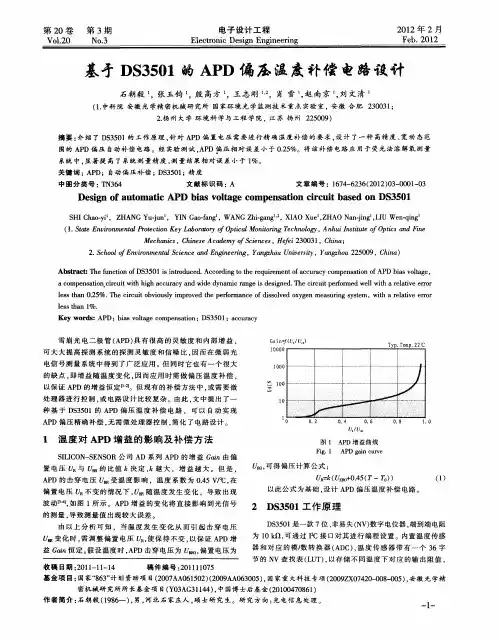

基于DS3501的APD偏压温度补偿电路设计
