工厂供电期末复习
第一章： 1-1、对工厂供电工作有哪些基本要求? 基本要求： 1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。 2、可靠：应满足电能用户对供电可靠性即连续供电的要求。 3、优质：应满足电能用户对电压和频率等质量的要求。 4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。 1-2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同? 工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。 配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。 1-4、什么叫电力系统、电力网和动力系统? 电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。 电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。 动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。 1-5、我国规定的“工频”是多少?对其频率偏差有何要求? 工频：一般交流电力设备的额定频率为50HZ。 规定：频率偏差正负0.2Hz 电压偏差正负5% 电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分 值来表示。 1-6：衡量电能质量的两个基本参数是什么？电压质量包括哪些方面要求？ 答：电压和频率。电压的偏差、波动、波形及三相的对称性。 1-8：发电机的额定电压为什么规定要高于同级电网额定电压5%？ 答：电力线路允许偏差一般为+5%，即整个线路允许有10% 的电压损耗，为了维持线路的平均电压在额定值。 1-10：电网电压的高低如何划分？什么是低压和高压，中压、高压、超高压和特高压？ 答：用电电压等级从220V（380V)、6kV、10kV、35kV、66kV（农电）、110kV、220kV、380kV（国外）、500kV、750kV、1000kV这几个等级。电力行业通常所说的高压指的是35kV以上到500kV为高压，500～1000kV为超高压，1000kV以上为特高压。中压是国外的概念，一般指的是6～35kV这个等级。 1-11：什么是电压偏差？ 答：偏差是以电压电压偏离额定电压的幅度，一般以百分数表示 1-12:什么叫电压波动？ 答：指电网电压有效值（方均根值）的快速变动 1-13:电力系统的中的高次谐波是如何产生的？有什么危害？有哪些消除和抑制措施？ 答：主要在于系统中存在着各种非线性元件，特别是大型的晶闸管变流设备和大型电弧炉，他们产生的高次谐波最为突出。抑制高次谐波的措施有： ①三相整流变压器采用Y、d或D、y的接线，以消除3的整流倍次高次谐波，这是最基本的措施之一②增加整流变压器二次侧的相数③装设分流滤波器④装设静止型无功补偿装置（SVC）⑤限制系统中接入的变流及交变调压装置的容量⑥提高对大容量非线性设备的供电电压。 1-16、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点? 答：中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。 中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。单相接地电容电流为正常运行时相线对地电容电流的3倍。 中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。 中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。 1-17、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用? 答：中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。 保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。 保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。这种保护中性线在我国通称为“零线”，俗称“地线”。 TN—C系统：其中的N线与PE线全部合为一根PEN线。PEN线中可有电流通过，因此对某接PEN线的设备产生电磁干扰。主要于我国低压配电系统中应用最为普普遍，但不适于对安全和抗电磁干扰要求高的场所。 TN—S系统：其中的N线与PE线全部分开，设备的外露可导电部分均接PE线。主要用于对安全较高（如潮湿易触电的浴室和居民住宅等）的场所对抗电磁干扰要求高的数据处理和精密检测等实验场所。 TN-C-S系统：该系统的前一部分全部为TN-C系统，而后边有一部分为TN-C系统，有一部分则为TN-S系统，其中设备的外露可导电部分接PEN线或PE线。主要用于安全要求和对抗电磁干扰要求高的场所。 TT系统：中性点直接接地，设备外壳单独接地。 IT系统：中性点不接地，设备外壳单独接地。主要用于对连续供电要求较高及有易燃易爆危险的场所。 第二章： 2-1、电力负荷按重要程度分哪几级?各级负荷对供电电源有什么要求? 答：一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。双电源供电，必要时增设应急电源。 二级负荷：是断供电，在政治、经济上造成较大损失者。双电源供电，当负荷较小时可以专线供电。 三级负荷：不属于一、二级的负荷。对供电电源无特殊要求。 2-2、工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性? 答：工作制分三类：（1）连续工作制，（2）断续周期工作制，（3） 短时工作制 负荷持续率：负荷持续率为一个工作周期内工作时间与工作周期的百分比值，负荷持续率表征断续周期工作制的设备的工作特性。
%100
T
t
2-3、什么叫最大负荷利用小时? 答：最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷Pmax(或P30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。 2-10、什么叫尖峰电流??如何计算单台和多台设备的尖峰电流?
答：尖峰电流pkI是指持续时间1-2S的短时最大负荷电流（电动机起动时出现）。 计算题： 2-1: 2-3: 2-6: 2-8: 第三章： 3-1、什么叫短路? 答：短路就是指不同的电位的导电部分包括导电部分对地之间的低阻性短接。 3-2、短路有哪些形式?哪种短路形式的可能性最大?哪些短路形式的危害最为严重? 答：短路的形式有：三相短路，两相短路，单相短路。发生单相短路可能性最大。三相短路的短路电流最大，因此造成的危害最大。 3-3、什么叫无限大容量的电力系统?它有什么特点? 答：无限大容量的电力系统，是指供电容量相对于用户供电系统容量大得多的电力系统。特点是，当用户供电系统的负荷变动甚至发生短路时，电力系统变电所馈电母线上的电压能基本维持不变。
3-6:短路计算的欧姆法和标标幺制法各有什么主要特点？ 答：欧姆法就是用元件的实际工作的阻抗计算短路电流，再按照变压器变比逐级折算； 标幺值法是把各个电压等级的阻抗按统一标准比对得出一个虚拟的值（标幺值），短路计算后，在按电压等级分别归算； 系统大，电压等级多，用标幺值比较方便；系统小，直接使用欧姆法简便。 3-7、什么叫短路计算电压?它与线路额定电压有什么关系? 答：由于线路首端短路时其短路最为严重，因此按线路首端电压考虑，即短路计算电压取为比线路额定电压UN高5% 3-8、在无限大容量系统中，两相短路电流和单相短路电流各与三相短路电流有什么关系?
答： 866.02/3/)3()2(KKII
321)1(3ZZZUIK
（有正序、负序、零序阻抗）
工程中 0)1(ZUIK 3-10:在短路点附近有大容量交流电动机运行时，电动机对短路计算有什么影响？ 答：当交流电机附近短路时，由于短路时电动机端电压骤降，致使电动机因其定子
电动势反高与外施电压而向短路点反馈电流，从而使短路计算点的短路冲击电流增大。
3-11、对一般开关电器，其短路动稳定度和热稳定度校验的条件各是什么? 答：动稳定度校验条件： )3(max)3(maxshshIIii
热稳定度校验条件： imattItI2)3(2 计算题： 3-1： 3-2：第四章 4-3、工厂或车间变电所的主变压器台数如何确定?主变压器容量又如何确定? 答：台数选择：满足用电负荷对供电可靠性的要求，对季节性负荷或昼夜负荷变动较大，采用经济运行方式。一般车间变电所采用一台，应考虑欠负荷的发展，有一定余地。 主变压器容量的选择：
装设一台主变压器 30.SSTN
装设两台主变压器 )21(30.30.)7.0~6.0(SSSSTNTN 车间变电所单台变容量上限：1000KVA或1250KVA 4-4：电力变压器并列运行必须满足哪些条件？ 答： 1. 接线组别相同。 2、变比差值不超过±0.5%。 3、短路电压值不超过±10%。 4、两台变压器容量比不超过3：1。 4-5：电流互感器和电压互感器各有哪些功能？电流互感器工作时二次侧为什么不能开路？互感器二次侧有一端为什么必须接地？ 答：功能：使仪表、继电器等二次设备与主电路绝缘，扩大仪表、继电器等二次设备的应用范围。 电流互感器二次侧开路后果：磁通剧增铁芯过热并产生剩磁，还会感应出危险的高电压。 防止其一、二次绕组间绝缘击穿时，一次侧的高电压窜入二次侧，危及人身和设备安全。 4—6，发生电弧有哪些游离方式? 产生电弧的游离方式： 答：（1）热电发射：触头分断电流时，阳极表面大电流收缩集中，出现炽热光斑，温度很高，触头表面电子吸收热能，发射到触头间隙，形成自由电子。 （2）高电场发射：触头开断初，电场强度大，触头表面电子被强行拉出。 （3）碰撞游离：高速电子碰撞中性质点，使中性质点变成正离子和自由电子，当离子浓度足够大时，介质击穿产生电弧。 （4）热游离：电弧中心温度高达10000摄氏度，电弧中的中性质点游离为正离子和自由电子。 4-7、熄灭电弧的去游离方式有哪些?开关电器中有哪些常用的灭弧方法? 答：熄灭电弧的去游离方式： 正负带电质点的“复合”，重新成为中性质点 正负带电质点的“扩散”，使电弧区带电质点减少 开关电器中常用的灭弧方法 速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、粗弧切短灭弧法、狭沟灭弧法、真空灭弧法 、SF6灭弧法。 4-10、高压隔离开关有哪些功能? 答：隔离高压电源、保证设备和线路的安全检修。 4-11、高压负荷开关有哪些功能? 答：功能：具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流。 4-12、高压断路器有哪些功能?
工厂供电复习资料(含答案)
一、填空题（每小题1分，共15分）1、衡量电能质量的基本参数是、。
2、负荷曲线是指一组用电设备的功率随变化关系的图形。
3、发生短路后产生危害效应有：、。
4、电弧是电气设备运行中因分断电路空气的一种物理现象。
5、一次电路是指（主电路、主接线、主回路）变配电所中承担和电能任务的电路。
6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分。
7、二次回路(即二次电路)：是指用来、指示、监测和保护运行的电路，亦称二次系统。
8、电测量仪表是指对电力装置回路的电力运行参数作经常测量、选择测量、记录用的仪表和作计费、考核管理用的计量仪表的总称。
9、触电的急救处理有脱离电源、急救处理、、胸外按压心脏的人工循环等方法。
10、国际照明委员会（CIE）把灯具的类型分为：、半直接照明型、、半间接照明型、间接照明型。
二、选择题（每小题2分，共20分）1、中性点不接地系统发生单相接地故障后，故障相电压、非故障相电压、系统线电压分别是？故障相接地电容电流为正常时的多少倍。
（）A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍2、在求计算负荷P30时，我们常将工厂用电设备按工作情况分为（）。
A、金属加工机床类，通风机类，电阻炉类B、电焊机类，通风机类，电阻炉类C、连续运行工作制，短时工作制，断续周期工作制D、一班制，两班制，三班制3、常见的电流互感器的接线方式有：（）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式4、常见的高压开关设备有哪三种，其中哪种高压设备必须和高压熔断器配合来切除短路故障。
（）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是（）。

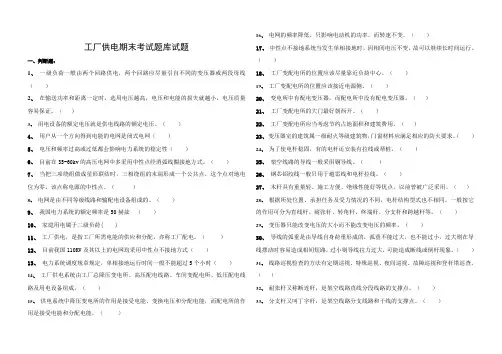

工厂供电期末考试题库试题
工厂供电期末考试题库试题一、判断题：1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（）2、在输送功率和距离一定时，选用电压越高，电压和电能的损失就越小，电压质量容易保证。
（）3、用电设备的额定电压就是供电线路的额定电压。
（）4、用户从一个方向得到电能的电网是闭式电网（）5、电压和频率过高或过低都会影响电力系统的稳定性（）6、目前在35-60kv的高压电网中多采用中性点经消弧线圈接地方式。
（）7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点，这个点对地电位为零。
该点称电源的中性点。
（）8、电网是由不同等级线路和输配电设备组成的。
（）9、我国电力系统的额定频率是50赫兹（）10、家庭用电属于二级负荷( )11、工厂供电，是指工厂所需电能的供应和分配，亦称工厂配电。
（）12、目前我国110KV及其以上的电网均采用中性点不接地方式（）13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时（）14、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。
（）15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。
（）16、电网的频率降低，只影响电动机的功率，而转速不变。
（）17、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。
（）18、工厂变配电所的位置应该尽量靠近负荷中心。
（）19、工厂变配电所的位置应该接近电源侧。
（）20、变电所中有配电变压器，而配电所中没有配电变压器。
（）21、工厂变配电所的大门最好朝西开。
（）22、工厂变配电所应当考虑节约占地面积和建筑费用。
（）23、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。
（）24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。
（）25、架空线路的导线一般采用铜导线。
（）26、钢芯铝绞线一般只用于避雷线和电杆拉线。
工厂供电参考复习资料
《工厂供配电》参考复习资料仅供参考一、填空1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点。
我国220/380V低压配电系统广泛采用中性点运行方式。
2.经济截面是指。
3.雷电过电压的基本形式有，，。
4．电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用装置。
5.发电机额定电压规定高于。
当变压器直接与发电机相连时,其一次绕组额定电压应 ,当变压器连接在线路上时,其一次绕组额定电压应。
6.工厂供电系统的过电流保护装置有，，。
7.变配电的任务是。
8.高压线路的接线方式，，。
9.电力负荷按供电的可靠性分为、、。
10.继电保护装置的任务是，当发生发出报警信号，当发生短路故障时。
11.10KV高压变电所由、和组成。
12．常用的气体放电电光源有，和等。
13.电力变压器按相数分有和两大类，工厂变电所常采用。
14.一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设，并严禁其他负荷接入。
15.隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
16.表示工厂变配电所的电能输送和分配路线的电路图，称为或电路图。
17.年最大负荷Pmax就是。
18. 电气上的“地”或“大地”是指。
19.保护接地的型式有，。
20.接地体就是。
接地线就是。
接地装置就是。
21.低压配电系统按保护接地形式分为，，。
22.并联电容器在供电系统中的装设位置有，，三种方式。
23.低压动力线路按选择，再进行，校验。
24.经济运行方式指。
25.电力系统是由、和组成。
26.常用低压控制电器有、、等。
27．供电质量是指、、。
28.电气装置的接地分为、和三种。
29.高压隔离开关的主要作用是、造成一个，以保护检修人员的。
30.工厂电力线路的导线和电缆截面的选择必须满足下列条件：、、、。
31.电能质量的基本指标是、和，我国采用的工业频率是 HZ。
32.单相设备接于相电压时的等效三相设备容量Pe是。
供配电期末复习
工厂供配电复习题一、填空题：1我国电力系统110Kv以下的电压级差一般应超过倍；110Kv以下的电压级差一般应超过倍。
2电能质量是表征电能品质的优劣程度的，主要包括和两部分。
3电力系统中，中性点工作方式有、和中性点经消弧线圈接地三种。
4对工厂供配电系统的基本要求是、、、。
5在供配电系统中担负输送、和电能任务的电路称为主电路.也叫做一次电路。
6电流互感器额定副边电流通常为，电压互感器额定副边电压通常为。
7电力电缆从本质上看都是由导电芯线、、三部分组成。
8低压电器是指工作在交流电压V直流电压V及以下的电路中，是最普通的一种用于关闭或切断电路的电器。
9继电保护都是由、、和执行部分三个基本部分组成。
10反时限过电流保护的动作时间与短路电流的大小成。
11年平均雷暴日数不超过15天的地区，叫做。
12低压配电系统，按保护接地的形式分为TN系统、、。
13短路后经过时的短路电流蜂值,是整个短路过程中的最大瞬时电流.这一最大的瞬时短路电流称为。
14低压电器按功能可分为开关电器、、测量电器等。
15交流操作电源供电的继电保护装置主要有、两种操作方式。
16目前的接地方式可以分为、、三类。
17变压器的过负荷能力分为和两种。
18电力电网的基本接线方式有、和环网式接线等三种。
19继电保护装置的基本要求、、、。
20三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点我国220/380V 低压配电系统广泛采用中性点运行方式。
21 发电机额定电压规定高于。
当变压器直接与发电机相连时,其一次绕组额定电压应__________。
当变压器连接在线路上时,其一次绕组额定电压应。
22隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
23互感器的功能是、。
24负荷持续率是指。
25短路的形式有，，，。
26工厂的用电设备按其工作制分为，，。
27配电所的任务是和。
28变压器的事故过负荷能力是以牺牲的寿命为代价的。
工厂供电复习
选择题25分填空题25分判断题10~15分简答题20分计算题20~25分第一章1.【工厂供电】就是指工厂所需电能的供应和分配，亦称工厂配电。
2. 工厂供电基本要求：安全、可靠、优质、经济。
3. 一般中型工厂的电源进线是6~10kV。
4. 供电系统并联电容器是用来补偿系统的无功功率、提高功率因素的。
5. 只经一次降压，将35kV直接降压为低压用电设备所需的电压（220V / 380V）的供电方式称为高压深入负荷中心的直配方式。
6. 配电所的任务：接受电能和分配电能。
变电所的任务：接受电能、分配电能和变换电压。
母线的任务：汇集电能和分配电能。
7.【工厂供电系统】是指从电源进线进厂起到高、低压用电设备进线端止的整个电路系统，包括厂内的变、配电所及所有高、低压配电线路。
8. 电网可按电压高低和供电范围大小分为区域电网和地方电网。
区域电网的供电范围大，电压一般在220kV及以上，地方电网的供电范围较小，最高电压一般不超过110kV，工厂供电系统属于地方电网。
9. 【简答题预测1】什么是电力网或电网，动力系统的概念是什么，建立大型电力系统（联合电网）的优越性有哪些？答：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网；电力系统加上发电厂的动力部分及其热能系统和热能用户，通常称为动力系统；优越性：（1）可以更经济合理地利用动力资源（2）可以更好地保证供电的电能质量（3）可以大大地提高供电的可靠性10. 电气设备的额定频率和额定电压，是电气设备正常工作且能获得最佳经济效果的频率和电压。
11. 一般交流电力设备的额定频率为50Hz,此频率通称为工频。
12. 求额定电压的填空题（见P10、P27习题1-1、1-2）13. 电压高低划分标准：1000V以下为低压；1000V~10kV或35kV为中压；35kV或以上至110kV或220kV为高压；220kV或330kV及以上为超高压；800kV及以上为特高压。
工厂供电复习题

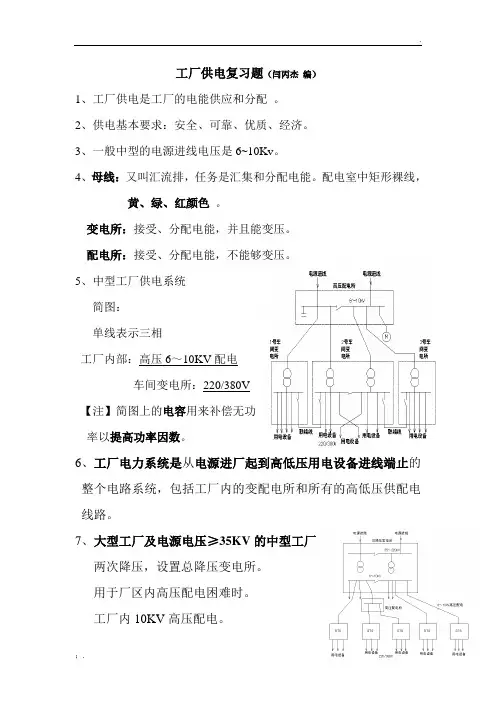

工厂供电复习题（闫丙杰编）1、工厂供电是工厂的电能供应和分配。
2、供电基本要求：安全、可靠、优质、经济。
3、一般中型的电源进线电压是6~10Kv。
4、母线：又叫汇流排，任务是汇集和分配电能。
配电室中矩形裸线，黄、绿、红颜色。
变电所：接受、分配电能，并且能变压。
配电所：接受、分配电能，不能够变压。
5、中型工厂供电系统简图：单线表示三相工厂内部：高压6～10KV配电车间变电所：220/380V【注】简图上的电容用来补偿无功率以提高功率因数。
6、工厂电力系统是从电源进厂起到高低压用电设备进线端止的整个电路系统，包括工厂内的变配电所和所有的高低压供配电线路。
7、大型工厂及电源电压≥35KV的中型工厂两次降压，设置总降压变电所。
用于厂区内高压配电困难时。
工厂内10KV高压配电。
高压直配特点：简化电路、节约有色金属、电能损耗少；但在工厂内部应设安全走廊。
8、特小型工厂：低压进厂，380V配电总结：决定工厂供电形式的因素：工厂规模、产品要求、供电条件、工厂布局。
9、发电厂：水利发电厂：占总发电量15％火力发电厂：占总发电量80％核能发电厂、风力发电厂、地热发电厂、太阳能发电厂等。
10、电网分类按供电范围分：【注】工厂供电系统属于地方电网区域电网-----供电半径大，电压≥220KV地方电网-----供电半径小，电压≤110KV11、工厂的自备电源：柴油发电机组自备电源、不间断电源（UPS）12、电能质量指标：电压、频率。
13、电网额定电压（UN）：国家规定的电压等级低压电网及设备：660v、380v。
发电机：690v、400v、高压电网及设备：35kv、110kv、220kv、500kv。
14、用电设备额定电压（UN）：规定与同级电网的额定电压相同。
发电机的额定电压：高于同级电网额定电压的5％。
电力变压器的额定电压（1）一次绕组：★与发电机直联高于同级电网电压5％，如：发电厂升压变压器。
★接于线路上，相当于一个用电设备，等于同级电网电压，如：工厂中的电力变压器。
工厂供电复习资料.doc
简答题2、中性线、保护线和保护中性线有什么区别？有什么作用？我国的220/380V低压配电系统，广泛采用中性点直接接地的运行方式（1）中性线（N线）：其功能一是用来接采用额定电压为系统相电压的单相用电设备，二是用来传导三相系统中的不平衡电流利单相电流，三是减小负荷中性点的电位偏移。
（2）保护线（PE线）：是为保障人身安全、防止发生触电事故用的专用线。
（3）保护中性线（PEN线）：兼有中性线和保护线的功能。
在我国通称为“零线”，俗称“地线”。
3、内桥式、外桥式的概念及适用场所不同。
内桥式：其一次侧的高压断路器QF10跨接在两路电源进线之间，犹如一架桥梁，而且处在线路断路器QF11和QF12 的内侧，靠近变压器。
（运行灵活性较好，供电可靠性较高，适用一二级负荷的工厂）适用场所：用于电源线路较长因而发生故障和停电机会较多，而所内变压器不需经常切换的总降压变电所。
外桥式：其一次侧的高压断路器QF10也跨接在两路电源进线之间，但处在线路断路器QF11和QF12的外侧，靠近电源方向。
（运行灵活性较好，供电可靠性较高，适用一二级负荷的工厂）适用场所：与内桥式比，适用于电源线路较短而变电所昼夜负荷变动较大、经常切换变压器的总降变。
45、在采用高压隔离开关•断路器的电路中，送电时、停电时应如何操作? 送电时：先合隔离开关，后合高低压断路器停电时：先断高低压断路器，后断隔离开关6、电气平面图上配电线路标注的BLV.500・（3*120+l*70+PE70） PC80-WC是什么含义？a b-c（d*e +f*g +PEh） i- jka:线缆编号b:线缆型号c:并联电缆或线管根数（1根就省略）d:相线根数e:相线截而（mm2）f:N线或者PEN线根数g:N线或者PEN线截面（mm2） h: PE线截面（mm2） i：线缆敷设方式代号（见下表）j：线缆敷设部位代码k:线缆敷设高度（m）BLV-500-（3*120+l*70+PE70） PC80-WC:表示电缆线路编号为BLV,电缆型号为500V, 1根电缆并联，每根电缆有3根相线芯，截面为120mm2, 有1根中性线芯，截而为70mm2,另有一根保护线芯，截面也为70mm2,敷设方式为穿硬塑料管敷设，管内径为80mm,暗敷在墙内，电缆敷设高度离地3.5m判断题：1、变电所的任务：从电力系统受电、经过变压，再分配电能。
工厂供电复习必备.doc
1. 工厂的用电设备，按其工作制分为：连续工作制、断续周期工作制、短时工作制。
2. 衡量电能质量的两个基本参数是：电压和频率。
3. 工厂供电必须达到的基本要求：安全、可靠、优质、经济。
4. 用电设备的额定电压一般取与线路的额定电压相等；发电机总是接在线路的首端，所以发电机的额定电压比线路的额定电压高5% ,用以补偿电网上的电压损失。
5. 变压器不与发电机相连时，一次绕组的额定电压等于电网的额定电压；变压器的一次绕组与发电机相连时，其一次绕组的额定电压等于发电机的额定电压，比电网电压高5%。
6. 变压器二次侧供电线路较长时，其二次侧额定电压比同级电网电压高10%；变压器的二次侧输电距离较短（如低压电网或直接供电给高低压用电设备）时，则变压器二次侧的额定电压比同级电网的额定电压高5%o7. 三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
我国220/380V低压配电系统广泛采用中性点直接接地运行方式。
8. 雷电过电压的基本形式有直接雷击，间接雷击，雷电波侵入。
9. 保护接地的型式有设备的外露可导电部分经各自的PE线直接接地、保护接零。
10. 低压线路的结线方式主要有放射式、树干式、环形。
11. 低压配电系统按保护接地形式分为TN系统，TT系统，IT系统。
12. 电力系统是由发电厂、变电所和电力用户组成。
13. 电力负荷按供电的可靠性分为一级负荷、二级负荷、三级负荷。
14. 常用低压控制电器有刀开关、自动开关、接触器等。
16. 10KV高压变电所由高压配电室、变压器室和低压配电室组成。
17. 电气装置的接地分为工作接地、保护接地和重复接地三种。
18. TN-S系统：表示电源中性点接地，负荷金属外壳用保护接零的供电方式，系统中N线与PE线分开，有专用保护线PE线，俗称三相五线制。
19. 电压偏移：用电设备的实际端电压偏离设备的额定电压的百分数。
工厂供电重点复习题
重点复习题一、简答及填空题.1、供电系统中有哪些常用的过电流保护装置?对保护装置有哪些基本要求?过电流保护装置：熔断器、低压断路器、继电保护。
基本要求：选择性、速动性、可靠性、灵敏度（灵敏系数 1.m in .op k P I I S ）。
2、分析定时限过电流保护的原理。
定时限过电流保护装置的原理电路如图所示，其工作原理如下：当一次电路发生相间短路时，电流继电器KA 瞬时动作，闭合其触点，使时间继电器KT 动作。
KT 经过整定的时限后，其延时触点闭合，使串联的信号继电器(电流型)KS 和中间继电器KM 动作。
KS 动作后，其指示牌掉下，同时接通信号回路，给出灯光信号和音响信号。
KM 动作后，接通跳闸线圈YR 回路，使断路器QF 跳闸，切除短路故障。
QF 跳闸后，其辅助触点QFl —2随之切断跳闸回路。
在短路故障被切除后，继电保护装置除KS 外的其他所有继电器均自动返回起始状态，而KS 可手动复位。
定时限过电流保护的原理电路图 a)接线图 b)展开图3、高、低压线路的接线方式有哪几种？接线方式有：放射式、树干式、环形。
4、导线和电缆的选择应满足哪些条件?发热条件，电压损耗条件，经济电流密，机械强度。
5、对用户供电系统的基本要求有哪些。
6、根据规范，一级负荷应由 电源供电，二级负荷一般应由 电源供电，三级负荷一般由 电源供电。
7、我国低压供电系统几种接地形式？8、电气平面图上配电线路标注的BLV-500-(3×120+1×70+PE70)PC80是什么含义？。
9、工厂用电设备,按工作制分为哪几种?10、电流互感器及电压互感器常用接线有几种？各适用于什么场合?11、高压断路器有何功能？与高压负荷开关有何区别？12、电流互感器有何功能？为什么在工作时，其二次侧不能开路？13、变电所电气主接线有哪些基本接线方式？14、根据变压器的故障种类及不正常运行状态，变压器一般应设哪些保护？15、什么是低压配电TN-S系统？作图示意16、电流速断保护的动作电流为什么要按躲过被保护线路末端的最大短路电流来整定？这样整定后又会出现什么问题？如何弥补？17、电力用户配电变压器一次侧额定电压电网额定电压，二次侧额定电压高于二次电网额定电压，主要补偿电压损失。
工厂供电复习要点
第一章概论1. 了解工厂供电的意义、基本要求。
2. 理解变、配电所的任务，电力系统、电力网的概念。
3. 一般掌握电力系统电能质量的两个基本参数，以及电网（线路）、用电设备、发电机和电力变压器的额定电压的确定，电压高低的划分。
4. 掌握电压偏移的概念，以及为满足偏移要求所需要采取电压调整的措施。
5. 理解电压波动的含义，产生的原因和危害，闪变的概念，抑制电压波动和闪变的方法。
6. 了解电网谐波的含义及其计算，以及抑制电网谐波可采取的措施。
7. 了解中性线、保护线、保护中性线的功能。
8. 掌握供电电源的发电机和变压器的中性点三种运行方式。
第二章工厂的电力负荷及其计算1. 一般掌握工厂电力负荷的分级和用电设备工作制的分类。
2. 理解负荷持续率、负荷曲线的含义，掌握断续周期工作制设备容量的换算。
3. 理解与负荷曲线和负荷计算有关的物理量及计算公式。
4. 掌握计算负荷的概念，以及三相用电设备组计算负荷的确定：5. 按需用系数法确定计算负荷（包括设备容量的计算）；6. 按二项式系数法确定计算负荷。
7. 了解单相用电设备组计算负荷的确定8. 掌握工厂供电系统的功率损耗和电能损耗的计算。
9. 了解工厂的计算负荷的确定和年电能消耗量的计算。
10. 理解尖峰电流的含义。
第三章短路电流及其计算1. 了解短路电流对供电系统的危害和短路形式。
2. 一般掌握短路全电流和短路冲击电流的概念及计算公式。
3. 掌握三相短路电流采用欧姆法和标幺制法计算短路电流、短路容量的方法。
4. 了解两相和单相短路电流的计算方法。
5. 理解短路电流的效应和稳定度校验。
第四章工厂变配电所及其一次系统1. 了解变配电所的类型。
2. 了解电气设备中电弧产生的原因和熄灭电弧的条件、方法。
3. 一般掌握对电气触点的基本要求。
4. 理解一次电路、一次设备、二次电路、二次设备的概念，以及一次设备按功能的分类。
5. 掌握高压熔断器、高压隔离开关、高压负荷开关和高压断路器等高压一次设备的概念、功能、结构、工作原理、特点。
