初中物理电功、电功率练习题附答案
电功、电功率练习题 一、选择题 1. 标有“2400Ω，40W”和“2400Ω，20W”的两个定值电阻，串联起来接在220V的电路上，则它们在相同的时间内产生的热量之比为( ) :2 :1 C.1:1 :4 2. 电视机、电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量是( ) A.电烙铁最多 B.电视机最多 C.电风扇最多 D.一样多 3. 三个灯泡L1、L2、L3、分别标有“220V，100W”、“110V，100W”、“36V，100W”字样，它们都正常发光时，则( ) 亮 亮 亮 D.一样亮 4. 如图所示的电路，当变阻器的滑片P向b移动过程中( ) A.灯L功率变大，电流表Ａ、电压表Ｖ的示数都变小 B.灯L功率变大，电流表Ａ的示数变小，电压表Ｖ的示数变大 C.灯L功率变小，电流表Ａ、电压表Ｖ的示数都变大 D.灯L功率变小，电流表Ａ的示数变小，电压表Ｖ的示数变大 5. 一个电热器电阻为R，当它两端电压为U，通电时间为t时，消耗电能为1W；若要使它消耗电能为4W，下列方法正确的是( ) A.电阻R不变，电压U不变，通电时间t变为原来的2倍 B.电阻R减半，电压U增大1倍，通电时间t不变 C.电阻R不变，电压U增大1倍，通电时间t不变 D.电阻R减半，电压U不变，通电时间t不变 6. R1、R2两个电阻并联后接入电路中，它们的电功率之比P1:P2=9:4则有R1、R2两个电阻阻值之比是( ) :4 :9 C.3:2 :3 7. 将两电热丝R1、R2串联起来，接在电路中. 若R1＞R2，则先被点燃的火柴是( ) A.电炉丝R1上的火柴 B.电护丝R2上的火柴 C.两电热丝上的火柴同时被点燃 D.无法确定 8. 一个标有“4V，2W”字样的灯泡，给它两端加2V电压时，不考虑温度对它电阻的影响，则( ) A.此时灯泡中电流为0.5A B.此时灯泡中电流为1A C.此时灯泡的实际功率为 D.此时灯泡的实际功率为1W 9. 小红家的电表允许通过的最大电流是10A，她家有4个标有“220V，60W”的灯泡，1个标“220V，1000W”的热水器1台，制冷时耗电140W的电冰箱和一台耗电80W的电视机，则( ) A.所有用电器可以同时使用 B.除热水器外其他用电器可以同时使用 C.关闭电视机后其他用电器可以同时使用 D.电冰箱制冷时，其他用电器不能同时使用 10. 两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是( ) A.不亮的灯泡灯丝断了或接触不良 B.两灯相比，不亮的灯泡其电阻太小 C.两灯相比，不亮的灯泡其电阻太大 D.两灯相比，通过不亮灯泡的电流较小 11. 近年来，我市电力供应紧张，节约用电尤为重要。下列不属于节约用电的是( ) A.电视机不用时切断电源 B.离开教室时随手关灯 C.夏天用空调时，把温度调得很低 D.尽量少开启电冰箱门 12. 某学校共有40个教室，每个教室里装着6盏40W的日光灯.由于注意节约用电，平均每盏每天少开半小时，那么一个月（按30天）可节约电( ) A. 144度 B. 145度 C. 146度 D. 147度 13. 把“220V，40W”和“220V，60W”的两个电灯串联后接在220V的电路中，结果是( ) A. 每只灯泡的额定电压都变小了 B. 每只灯泡的实际功率都小于其额定功率 C. 每只灯泡的额定功率都变小了 D. 每只灯泡的额定电压都小于其实际电压 14. 下列情况中不属于防止电热危害的是( ) A. 电视机的后盖有许多孔 B. 电脑机箱内有小风扇 C. 电动机外壳有许多散热片 D. 家电长时间停用，隔一段时间应通电一次 15．小明利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在15min内，消耗电能·h，这个用电器可能是( ) A.电饭煲 B.电冰箱 C.电视机 D.收音机 16. 将一只标有“12V，6W”的灯泡与一电阻串联后接到电压为12V的电源上，电阻消耗的功率为1W(灯丝电阻视作不变)，则此时( ) A. 灯泡与电阻消耗的总功率为7W ，B. 灯泡与电阻消耗的总功率为6W C. 灯泡消耗的功率大于5W D. 灯泡消耗的功率小于5w 17. 电能表的盘面上，标有3000R/kW·h的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是( )
18. 用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如右图所示。若把R1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是( ) A.1.8W 二、填空题 19. 两个电阻R1:R2＝2:3串联后接在电源上，它们消耗电功率之比P1:P2为______，若将它们并联起来，接到电源上，消耗电功率之比P1′:P2′为_______，若保持电源电压不变，则串联与并联消耗的总功率之比P串:P并为______。 20. 把一个标有“6V，3W”的灯泡接在10V的电源上，要使灯泡正常发光，需要_____联一个_____Ω的电阻，此时电阻消耗的电功率是_____W。 21. 电灯的电阻为30Ω，正常发光时通过它的电流为0.1A，现把它接在恒定电流为0.4A的电路中，要使它正常发光，应把_____Ω的电阻跟电灯____联，此时电阻消耗的电功率是_____W。 22.“220V，5W”的灯泡甲和“220V，100W”的灯泡乙，其灯丝长短相同，可发现灯泡_____的灯丝较细，若将这两个灯泡并联在220V的电源上，_____灯泡亮些，若将这两个灯泡串联在220V的电源上，则_____灯泡亮些。 23. 电源电压恒定，电灯L标有“12V，6W”的字样，当开关S1闭合，S2断开时，电流表的示数是0.4A，则电源电压是_____V，若S1、S2都闭合，电流表的示数是1.1A，则通过R的电流强度是_____A，电阻R消耗的电功率是_____W。 24. 一个白炽灯泡铭牌上标有“220V，100W”字样，则这盏灯的灯丝电阻为_____Ω.如果灯丝断了之后,重新将灯丝搭上,设灯丝电阻变为440Ω,通电后,则灯丝中实际电流为_____A;实际功率为_____W；通电1min后,灯丝实际消耗的电能为_____J(假设灯丝电阻不随温度改变). 25. 电冰箱是间断式工作的(即工作一段时间停止一段时间，再工作再停止，如此循环)。某电冰箱铭牌有关参 数如右表所示. 在家庭电路中只有电冰箱在标定耗电量下工作时，一天实际工作_____h；若电冰箱每次从启动到停止工作的时间都为12min，每消耗1kW·h电能，电能表转盘转1500转，则该电冰箱每天启动_____次，每工作一次电能表转盘转_____转。 26. 现有两个灯泡L1、L2，分别标有“10V，10W”和“9V，”的字样. 当将它们串联使用时，电路两端允许加的最大电压是______V；当将他们并联使用时，干路允许通过的最大电流是_____A，电路消耗的最大功率是_______W. 27. 电炉丝和铜导线串联接在电路中，通电后，电炉丝热的发红而铜导线却不怎么热，这是因为电炉丝和铜导线中的_____相等，但是电炉丝比铜导线的_______大，消耗的电功率多的缘故. 28. 一个“12V、6W”的小灯泡，如果接到36V电源上，为使其正常发光，需串联一个阻值为_____Ω的电阻，该电阻消耗的功率是_____W。 29. 物业工作人员来李明家收电费，他观察到李明家电能表的情况如图所示. 然后从记录本上查出上月电能表的示数是·h. 若按元／kW·h计费，李明家本月应缴电费____元。
容积(L) 175 功率(w) 150 耗电量(kw·h/24h) 额定电压(v)220 李明家同时使用的用电器总功率不得超过_____W。 30. 一般说用电器的工作电压并不等于它的额定电压，家庭一般不备电压表， 但借助电能表也可以测出用电器的实际电压。小明用图所示的电能表测得当电路中只有一个额定电压为220V，额定功率为1210W的电热水壶工作时，电能表的转盘转过5r的时间为50S。由此可知此时这个电热水壶两端的实际电压为______V。（热水壶电阻恒定）
三、计算题 31. 电吹风是现代家庭的常用电器。如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示:（1）当只闭合S1时，电吹风正常工作1min消耗的电能是多少J （2）当同时闭合S1、S2时，电吹风正常工作，通过R的电流为多大 （3）当电吹风正常工作并且吹热风时，1min内电流通过R产生的热量是多少J
32. 把一盏标有“12V6W”的小灯泡与一个标有“24Ω1.5A”的滑动变阻器串联接入电路中，如图所示。当滑片P移动到a端时，小灯泡刚好正常发光。求:（1）小灯泡的电阻；（2）电源电压；（3）当滑片P从a端移到b端的过程中，小灯泡消耗的最小功率（小灯泡电阻不变）。
35. 标有“6V，3W”的小灯泡L与额定功率为6W的电阻器R按如图电路连接在一个恒定电压的电源上，闭合开关S时，灯L正常发光，且电流表的示数为0.75A. 求:（1）电源电压；（2）流过小灯泡的电流；（3）电阻器R的电阻值；（4）电路的总功率。
第31题 第25题 第22题 参考答案 一， 选择题 1—5、CADDC 6—10、BACAB 11-15、CABDA 16-19、BDCC 二，填空题 20、2:3 3:2 6:25 21、串 8 2 22、不变 变小 23、10 并 24、甲 乙 甲 25、 26、484 110 6600 27、6 30 45 28、15 29、电流 电阻 30、48 12 31、60 1100 32、200 三，计算题 33、(1)4800J (2)3.6A (3)48000J 34、(1)24Ω (2)12V (3) 35、(1)6V (2)0.5A (3)24Ω (4)

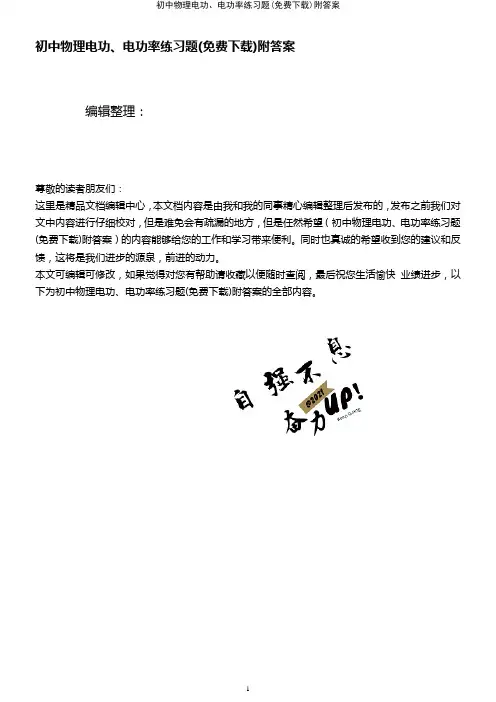

(2021年整理)初中物理电功、电功率练习题(免费下载)附答案
初中物理电功、电功率练习题(免费下载)附答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理电功、电功率练习题(免费下载)附答案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理电功、电功率练习题(免费下载)附答案的全部内容。
电功、电功率练习题一、选择题1.标有“2400Ω，40W"和“2400Ω，20W”的两个定值电阻,串联起来接在220V的电路上，则它们在相同的时间内产生的热量之比为( )A.1：2 B。
2:1 C.1：1 D。
1：42。
电视机、电烙铁和电风扇上都标有“220V，60W”的字样,它们都在额定电压下工作相同时间，则三个用电器产生的热量是（）A。
电烙铁最多 B.电视机最多 C。
电风扇最多 D。
一样多3. 三个灯泡L1、L2、L3、分别标有“220V，100W”、“110V，100W”、“36V，100W”字样，它们都正常发光时，则( )A.L1亮B.L2亮 C。
L3亮 D.一样亮4。
如图所示的电路，当变阻器的滑片P向b移动过程中（）A.灯L功率变大，电流表Ａ、电压表Ｖ的示数都变小B.灯L功率变大，电流表Ａ的示数变小，电压表Ｖ的示数变大C。
灯L功率变小,电流表Ａ、电压表Ｖ的示数都变大D。
灯L功率变小,电流表Ａ的示数变小，电压表Ｖ的示数变大5。
一个电热器电阻为R，当它两端电压为U,通电时间为t时，消耗电能为1W；若要使它消耗电能为4W，下列方法正确的是( ）A.电阻R不变,电压U不变，通电时间t变为原来的2倍B。
电阻R减半,电压U增大1倍，通电时间t不变C.电阻R不变,电压U增大1倍，通电时间t不变D。

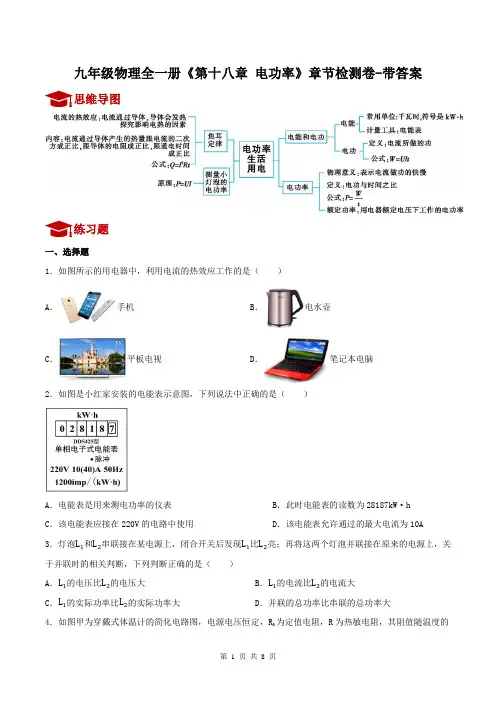

九年级物理全一册《第十八章 电功率》章节检测卷-带答案
九年级物理全一册《第十八章电功率》章节检测卷-带答案思维导图练习题一、选择题1．如图所示的用电器中，利用电流的热效应工作的是（）A．手机B．电水壶C．平板电视D．笔记本电脑2．如图是小红家安装的电能表示意图，下列说法中正确的是（）A．电能表是用来测电功率的仪表B．此时电能表的读数为28187kW·hC．该电能表应接在220V的电路中使用D．该电能表允许通过的最大电流为10A 3．灯泡L1和L2串联接在某电源上，闭合开关后发现L1比L2亮；再将这两个灯泡并联接在原来的电源上，关于并联时的相关判断，下列判断正确的是（）A．L1的电压比L2的电压大B．L1的电流比L2的电流大C．L1的实际功率比L2的实际功率大D．并联的总功率比串联的总功率大4．如图甲为穿戴式体温计的简化电路图，电源电压恒定，R0为定值电阻，R为热敏电阻，其阻值随温度的变化如图乙所示，闭合开关S，当温度升高时，则电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变大，电压表示数变大C．电压表示数与电流表示数的比值变小D．电路中的总功率变小5．如图所示，只闭合开关S时灯L1的功率为16W；断开开关S，闭合S1、S2时，灯L1的功率为25W。
已知电源电压不变，且灯丝电阻不受温度的影响。
则L1、L2两灯灯丝电阻之比是（）A．1∶4 B．4∶3 C．3∶4 D．4∶16．图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示.该玩具的电源电压为4.5V，闭合开关后，“0.5V 0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则（）A．指示灯的灯丝电阻为0.8ΩB．电动机的发热功率为1.6WC．电动机的额定功率为 0.08W D．电路的总功率为1.8W7．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中错误的是（）A．电源电压为6V B．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1W D．P在b端时，该电路的总功率为0.5W8．某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（）A．开关S接触点2时，电饭煲处于加热状态B．开关S接触点1时，电饭煲处于保温状态C．电饭煲处于加热状态时的功率是800WD．保温状态下电饭煲1min消耗200J的电能二、填空题9．小华让家中某个用电器单独工作3min，发现电能表的转盘转过90转，则此用电器消耗的电能是kW·h，此用电器的电功率是W。
人教版物理九年级全一册：第十八章 电功率 专题练习(附答案)
专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。

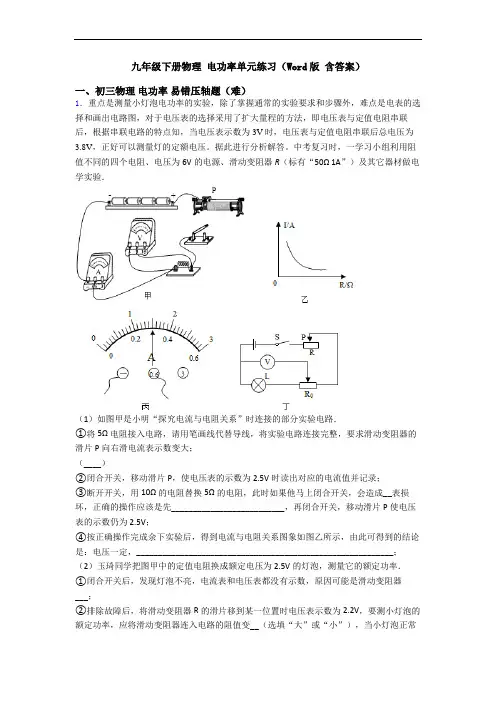

九年级下册物理 电功率单元练习(Word版 含答案)
九年级下册物理电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．重点是测量小灯泡电功率的实验，除了掌握通常的实验要求和步骤外，难点是电表的选择和画出电路图，对于电压表的选择采用了扩大量程的方法，即电压表与定值电阻串联后，根据串联电路的特点知，当电压表示数为3V时，电压表与定值电阻串联后总电压为3.8V，正好可以测量灯的定额电压。
据此进行分析解答。
中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；（____）②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W ．（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R 0（最大阻值用R 0表示），他设计如图丁所示电路，测出了额定电压为U 0=2.5V 的灯泡的额定功率，请补全下列步骤．①闭合开关，先调节滑动变阻器__（选填“R 0”或“R ”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．②接着_________________________，读出这时电压表的示数为U ；③小灯光的额定功率表达式P =____________（用字母表示）．【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】（1）①滑动变阻器的滑片P 向右滑电流表示数变大；说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连，如下图所示：③探究电流与电阻关系应保持电阻两端电压不变，用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大，由==可知串联电路电阻越大，分得的电压越大，用10Ω的电阻替换5Ω的电阻，电阻两端电压会变大，电压表的示数变大，闭合开关，会造成电压表损坏，正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处，再闭合开关，移动滑片P 使电压表的示数仍为2.5V ；④由图象可知，电流与电阻成反比例函数，故可得结论：电压一定时，电流与电阻成反比；（2）①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器断路；②要测小灯泡的额定功率，应使电压表的示数由2.2V 增加到2.5V ，滑动变阻器应减小接入电路中的电阻，增大电路中的电流；由图丙可知，电流表的量程为0～0.6A ，分度值为0.02A ，示数为0.3A ，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W ；（3）实验步骤：①闭合开关，先调节滑动变阻器R 0的滑片到最左端，再调节另一滑动变阻器的滑片，直到2.5V 时为止；②接着调节变阻器R 0的滑片到最右端，读出这时电压表的示数为U ；③因串联电路中总电压等于各分电压之和，所以，R 0两端的电压U 0=U ﹣2.5V ，2．P 额=U 额I 1=22()U U U U U U R R --⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R1接触不良”、“R2断路”或“R2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。
初中物理电功率单元测试题(含答案)word打印版
一、选择题（36分）1、下列说法中不正确的是（）A．电流做功的过程是电能转化为其他形式能的过程B．做功多的电器消耗的电能多C．电功率大的用电器消耗的电能多D．电功率是表示电流做功的快慢2、如图8—2所示的电路中，电源电压保持不变，闭合开关S后，则R1消耗的功率将（）A．增大B．减少C．不变D．无法确定3、两导体电阻之比为3：2，通过的电流之比为1：4，则在相同时间内产生的热量之比为（）A．3：32 B．3：2 C．6：1 D．32：34、电炉丝断了，截去原长的1/4，仍接在原来的电源上，则此时的功率是原来的（）A．4倍B．1/4倍C．4/3倍D．3/4倍5、L1与L2是额定功率相同的两只灯泡，它们额定电压U1>U2，则下列说法中正确的是（）A．并联时，L2消耗功率大B．串联时，L2消耗功率大C．两灯丝电阻R1<R2 D．正常发光时，L2中的电流小6、某电动机接在电压为220V的电路中工作时，通过的电流为4A，如果电动机线圈电阻为4Ω，则每分钟产生的热量为（）A．52800焦B．3840焦C．4800焦D．14080焦7、发现有人触电，应该立即采取的措施是（）A．用手将触电者拉离电源B．拨打“110”报警电话C．大声呼救D．用干木棒将电线从触电者身上拨开或设法切断电源8、不应用潮湿的手去拨动开关，是因为（）A．开关外壳带电B．开关与潮湿的手都是导体C．开关漏电D．会引起触电危险9、下列判断中正确的是）A．根据P=I2R可知，电阻越大，电功率也越大B．根据P=RU2可知，电阻越大，电功率反而越小C．根据P=UI可知，同一导体两端的电压越小，电功率也越小D．根据P=tW可知，电流做功越多，电功率也越大10、两只灯泡串联在电路中，其中一只灯亮，另一只不亮，原因可能是（）A．两只灯泡相比较，流过不亮的灯泡的电流较小B．不亮的灯泡的灯丝断了C．两只灯泡相比较，亮的灯泡电阻太小D．两只灯泡相比较，不亮的灯泡电阻太小11、额定电压相同的甲、乙两盏电灯，其额定功率之比为5：3，如果将它们串联接入电压与额定电压相同的电路中，下列叙述正确的是（）A．两灯实际消耗功率之比为5:3 B．两灯都能正常发光C．两灯实际通过电流之比为3:5 D．两灯实际电压之比为3:512、某家庭电路中的总保险是按规定安装的，但保险丝有时烧断，有时又烧不断，产生这种情况的原因可能是（）A．电路有断路情况B．有一只灯泡内灯丝断了C．开关接触不良D．有一个灯头两根导线有时发生短路二、填空题（22分）13、电流做功的过程，实际上就是_______能转化为_______能的过程。
九年级物理上册《电功率》练习题(附带答案)
九年级物理上册《电功率》练习题(附带答案)一、单选题1．“赛龙舟”是端午节里的传统节目。
小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。
他用规格为“12V ，6W”的红灯、“12V ，12W”的绿灯及“24Ω，2A”的滑动变阻器等元件，设计了如图所示电路。
当闭合开关S 1、S 2、S ，且滑动变阻器的滑片P 移至R 的最右端时，两灯都正常发光。
电源电压不变，不考虑灯丝电阻的变化。
下列说法正确的是（ ）A ．电源电压为24VB ．该电路最大工作电流是2AC ．该电路最小电功率是3WD ．该电路最大电功率与最小电功率之比为9:22．如图所示，电源电压为4V ，灯泡标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R 的规格为“20Ω 1A”，定值电阻R 0=20Ω，电压表量程“0~3V”，电流表量程为“0~0.6A”。
在电路安全的情况下，下列判断正确的是（ ）A ．只闭合开关S 、S 1时，向左移动滑动变阻器的滑片，灯泡的亮度变暗B ．只闭合开关S 、S 1时，滑动变阻器R 允许接入电路的阻值范围是2Ω～20ΩC ．只闭合开关S 、S 2时，整个电路消耗电功率的范围是0.4W ～0.8WD ．只闭合开关S 、S 2时，在安全范围内向右移动滑片的过程中，电压表示数变化量与电流表示数变化量的比值在增大3．如图甲所示的电路中，0R 为定值电阻，1R 为滑动变阻器（其最大阻值为40Ω），闭合开关S 后，当滑动变阻器的滑片P 从a 端移至b 端的过程中，1R 消耗的电功率随1R 电阻变化关系如图乙所示，根据图象信息，则下列判断正确的是（ ）R的阻值是20Ω；①电路中最小电流0.4A；①R消耗的最大电功率10W①电源电压10V；①A．①①B．①①C．①①D．①①4．某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。
该同学进行多次测量，得到的数据如下表所示。
初中物理第十八章《电功率》单元测试题 (7)(含答案解析)
第十八章《电功率》单元测试题 (7)一、单选题1．( ·青岛)如图甲是某酒精浓度检测仪的原理图。
电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值，电压表示数。
当电压表示数达到一定值时，检测仪发出报警信号。
甲乙酒精气体浓度2．在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则A．接入电路的总电阻变大B．火线和零线中的电流变大C．通过各用电器的电流一定相等D．电炉的功率比灯泡的功率大，所以它两端的电压更高3．下列用电器中，没有用到电流的热效应工作的是（）A．电暖气B．电风扇C．电熨斗D．电饭锅4．家用电能表抄见数所用的单位是A．千瓦 B．千瓦时 C．库仑 D．伏特5．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是A．若把它们并联在4V电路中，乙灯正常发光B．若把它们并联在4V电路中，甲灯比乙灯亮C．若把它们串联在10V电路中，两灯都可以正常发光D．若把它们串联在10V电路中，甲灯比乙灯亮6．如图所示电路，电源电压保持不变。
下列说法正确的是A．同时闭合开关S1和S3，则电路不会出现短路B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路C．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小D．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变小7．图为某电磁炉与液晶电视的产品铭牌。
当它们在正常工作时，下列说法中正确的是A．电磁炉比液晶电视电流做功多B．电磁炉比液晶电视消耗电能快C．电磁炉比液晶电视通过的电流小D．电磁炉比液晶电视的实际电压大8．将两个定值电阻R1、R2并联在电压为U的电源两端，R1消耗的功率为P，R2消耗的功率为4P。
(中考)物理《电功率》专项模拟练习(含答案) (530)
为 ，R1 和 R2 两端的电压之比为
，R1 与 R2 消耗的电功率之比为
。
23．碘钨灯是一种新型电光源，一种照明用的碘钨灯工作电压是 220V，额定功率是
100W。该灯正常工作时，每秒消耗的电能是
J 若考虑温度影响，则发光和不发光
时，
灯丝的电阻较大。
24．商场中，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说微波炉很省
21．某一温度下，连接在电路中的两段导体 A 和 B 中的电流与其两端电压的关系如图所 示。由图信息可知，A 导体的电阻为______Ω。当 A 导体和 B 导体串联在电路中时，通过 的电流是 0.3A。则电源电压为______V，电路消耗的总功率为______W。
22．已知 R1＝12Ω，R2＝15Ω，若把它们串联起来接入电路，则通过 R1 和 R2 的电流之比
（1)若在电路中接入一电压表，使电压表示数随风力的增大而增大，请在图甲中适当位置 画出电压表 （2)无风时，求电压表的示数和定值电阻只消耗的电功率 （3)如果电压表的量程为 0～3V，求该装置所能测量的最大风力．
28．电源电压是 9 伏，当闭合开关 S，电压表示数如图乙所示。热敏电阻的电流随电压变 化 I-U 关系如图丙所示。 求： (1）热敏电阻两端的电压（2）电阻 R 的阻值（3）电阻 R 上消耗的。
电．
13．现有“220V 100W”的电灯泡一只，若将它接在家庭电路中，通过该灯泡的电流为
_________A 若将它接在电压为“110V”的电路中，该灯泡的电阻为________Ω（不考虑
温度对电阻的影响），实际功率为_________W，消耗 1kW·h 的电能可供它连续工作
______h。
14．电炉丝热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为 ．
人教版九年级物理第十八章电功率计算题专项练习Ⅰ(解析卷)
人教版九年级物理第十八章电功率计算题专项练习Ⅰ参考答案与试题解析一、计算题。
1．如图是苏泊尔电饭锅的原理图，它有加热和保温两挡，通过S的通断进行调节，R0，R 都是电阻，当是加热挡时电路的电功率为1000W，当是保温挡时电路总功率为22W。
求：（1）要使电饭锅处于低温挡时，开关S应处于断开状态？（2）电阻丝R0的阻值是多大？（3）当电饭煲处于保温挡时，电路中的电流多大？保温5min电阻丝R0产生的热量是多少？【分析】（1）根据P＝结合电路图分析开关断开和闭合时电饭锅的工作状态；（2）由电饭锅的加热挡功率，根据P＝计算R0的电阻；（3）由电饭锅的保温挡功率，根据P＝UI计算此时电路中电流，由焦耳定律计算保温5min电阻丝R0产生的热量。
【解答】解：（1）由图知，S闭合时，只有电阻R0接入电路中；S断开时，两电阻串联，由串联电路的电阻特点知，S断开时，电路的总电阻较大，电源电压一定，由P＝可知，此时电饭锅的电功率较小，为保温状态，则S闭合时为加热状态；（2）由题知，加热挡时电路的电功率为1000W，此时只有R0接入电路中，由P＝可得：R0＝＝＝48.4Ω；（3）由题知，保温挡时电路总功率为22W，由P＝UI可得，此时电路中电流：I＝＝＝0.1A，此时两电阻串联，所以I0＝I＝0.1A，所以保温5min电阻丝R0产生的热量：Q0＝I02R0t＝（0.1A）2×48.4Ω×5×60s＝145.2J。
答：（1）断开；（2）电阻丝R0的阻值为484Ω；（3）当电饭煲处于保温挡时，电路中的电流为0.1A，保温5min电阻丝R0产生的热量是145.2J。
【点评】本题考查了串联电路特点、电功率以及焦耳定律公式的应用，灵活应用公式、正确判断电饭锅的工作状态是解题的关键。
2．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min。
水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率。
中考物理电功率题20套(带答案)
中考物理电功率题20套(带答案)一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。
