单片机实验报告一-流水灯实验
单片机流水灯实验总结
单片机流水灯实验总结引言：单片机流水灯实验是学习嵌入式系统和单片机基础的重要实践环节。
通过设计和搭建流水灯电路，我们可以深入理解单片机的工作机制和时序控制。
本文将总结我在流水灯实验中的心得体会，分享一些有关单片机流水灯设计的经验。
一、实验概述这个实验的目标是设计一个能够连续闪烁的流水灯电路，通过单片机的控制，实现一串灯按照固定的顺序不断亮灭的效果。
我们可以通过改变灯的亮灭时间和顺序，来获得不同的流水灯效果。
二、选材准备在进行单片机流水灯实验之前，我们需要准备一些基本的材料和工具。
首先，我们需要一块单片机开发板，最常用的是STC89C52系列的开发板，该开发板搭载了一颗51单片机。
此外，我们还需要准备串联的LED灯，该灯可以选择常见的5mm直径的LED灯，同时需要配备一定数量的适量电阻用于限流。
三、实验步骤1. 连接电路：首先，需要将电路图中的元件按照连接要求连接好，确保各个元件之间的连接无误且紧固可靠。
2. 编写程序：接下来，我们需要使用Keil等软件编写单片机的程序。
通过学习嵌入式C语言编程，我们可以控制单片机的输入输出，包括控制LED灯的亮灭。
3. 烧录程序：编写完程序后，需要借助烧录器将程序烧录到单片机中。
这样单片机才能按照我们设计的程序来控制灯的状态。
4. 调试与测试：当烧录完成后，可将单片机开发板上的电源与电源线连接，并打开开关，此时，流水灯便会开始闪烁。
通过观察流水灯的灯光变化，我们可以判断我们的程序是否正确。
四、实验心得通过进行单片机流水灯实验，我深刻体会到了嵌入式系统的编程和硬件设计的重要性。
在编写程序时，我们需要仔细思考流水灯的亮灭规律和顺序，以及每个灯亮灭的时间间隔。
这需要我们对嵌入式C语言的基本语法和单片机的时序控制有一定的理解。
另外，在实验过程中，我遇到了一些问题和挑战。
例如，如何控制灯的顺序和亮灭时间，如何调整程序的延时时间等。
在解决这些问题的过程中，通过查阅资料和与同学的讨论，我逐渐积累了解决问题的经验，并在实践中不断调试和优化程序。
单片机流水灯实训报告
基于AT89C52单片机的流水灯设计实训报告学院：信息工程学院班级：12级电子信息工程本科班学号：姓名：指导教师：2014年 12月29日目录前言 (1)一、总体设计 (2)1.1 总体设计框图 (2)1.2 硬件具体原理图 (3)二、设计内容 (3)2.1 设计要求 (3)2.2 硬件设计 (3)2.3 软件设计 (5)2.3.1 Keil的使用步骤： (5)2.3.2 程序流程 (8)2.3.3 程序代码 (9)三、最小系统板的焊接及调试流程 (12)3.1 最小系统板电路焊接流程： (12)3.1.1焊前准备： (12)3.1.2焊接步骤： (12)3.2 调试及问题解决方法 (13)3.2.1仿真 (13)3.2.2下载 (14)3.2.3问题及解决方法 (14)四、总结体会 (15)前言随着社会的进步和发展和人们生活水平的不断提高单片机技术已经成为当今各种新技术的载体各个应用领域的工程技术人员都应掌握单片机应用术。
同时，它所给人带来的方便也是不可否定的。
其中，数码管就是一个典型的例子。
但人们对它的要求越来越高要为现代人工作、科研、生活、提供更好的方便的设施，就需要从单片机技术入手，一切向着数字化控制、智能化控制方向发展。
单片机应用的意义不仅在于它的广阔范围及所带来的经济效益。
更重要的意义在于，单片机的应用从根本上改变了控制系统传统的设计思想和设计方法。
以前采用硬件电路实现的大部分控制功能，正在用单片机通过软件方法来实现。
单片微型计算机就是将CPU、RAM、ROM、时/计数器和多种接口都集成到一块集成电路芯片上的微型计算机。
近年来随着科技的飞速发展，单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。
在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，加以完善。
我们周围有许多广告牌。
51单片机流水灯实验报告-单片机实验报告流水灯
51单片机流水灯试验一、实验目的1.了解51单片机的引脚结构。
2.根据所学汇编语言编写代码实现LED灯的流水功能。
3.利用开发板下载hex文件后验证功能。
二、实验器材个人电脑，80c51单片机，开发板三、实验原理单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。
使用rl或rr a实现位的转换。
A寄存器的位经过rr a之后转换如下所示：然后将A寄存器转换一次便送给P2即MOV P2,A便将转换后的数送到了P2口，不断循环下去，便实现了逐位置一操作。
四、实验电路图五、通过仿真实验正确性代码如下：ORG 0 MOV A,#00000001B LOOP:MOV P2,ARL AACALL DELAY SJMP LOOPDELAY:MOV R1,#255 DEL2:MOV R2,#250DEL1:DJNZ R2,DEL1DJNZ R1,DEL2RETEnd实验结果：六、实验参考程序#include<reg52.h>#define uchar unsigned char #define uint unsigned intuchar table[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};sbit P00=P0^0;sbit P01=P0^1;void delay(uchar t){uchar i,j;for(i=0;i<t;i++)for(j=0;j<110;j++); }void main(){uchar i;while(1){P00=1;delay(2000);P00=0;for(i=0;i<8;i++){P1=table[i];P2=table[i];delay(2000);}P01=1;delay(2000);P01=0;}}实物展示：（1）单片机最小系统板（2）自己焊制的集成最小系统板自己制作的心形流水灯实验板（3）系统板与实验板的连接展示七．实验总结:这次试验我通过Proteus仿真实现对流水灯功能的实现。
PIC流水灯实验报告

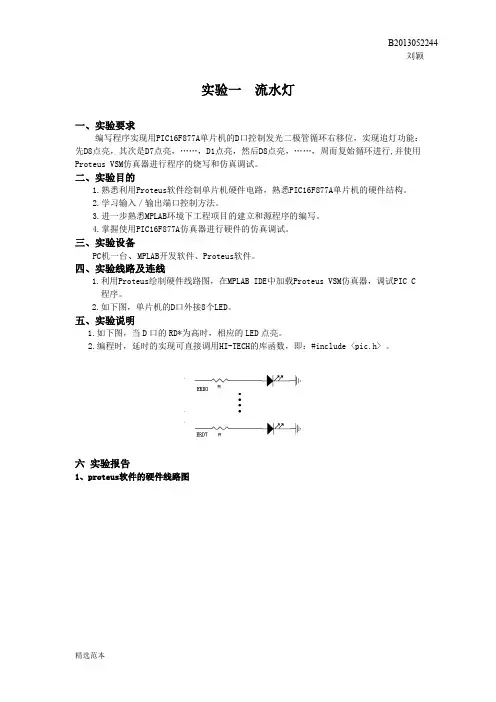

. 精选范本实验一 流水灯一、实验要求 编写程序实现用PIC16F877A 单片机的D 口控制发光二极管循环右移位，实现追灯功能：先D8点亮，其次是D7点亮，……，D1点亮，然后D8点亮，……，周而复始循环进行,并使用Proteus VSM 仿真器进行程序的烧写和仿真调试。
二、实验目的1.熟悉利用Proteus 软件绘制单片机硬件电路，熟悉PIC16F877A 单片机的硬件结构。
2.学习输入／输出端口控制方法。
3.进一步熟悉MPLAB 环境下工程项目的建立和源程序的编写。
4.掌握使用PIC16F877A 仿真器进行硬件的仿真调试。
三、实验设备PC 机一台、MPLAB 开发软件、Proteus 软件。
四、实验线路及连线1.利用Proteus 绘制硬件线路图，在MPLAB IDE 中加载Proteus VSM 仿真器，调试PIC C 程序。
2.如下图，单片机的D 口外接8个LED 。
五、实验说明1.如下图，当D 口的RD*为高时，相应的LED 点亮。
2.编程时，延时的实现可直接调用HI-TECH 的库函数，即：#include <pic.h> 。
六 实验报告1、proteus 软件的硬件线路图B2013052244刘颖2、程序流程图开始TRISD=0x00;A=0x00;N延时等待200ms ?YPORTD=A;A=A<<1;NA=0 ?YA=0x01;精选范本3、观察实验现象八个LED灯循环点亮，先D8点亮，200ms后D8灭，D7点亮，……，D1点亮，200ms后D1灭，然后D8点亮，……，周而复始循环进行。
4、实验分析问题分析：控制流水灯循环点亮的过程中需定义一个全局变量A=0b00000001,让A的值左移，并把值赋给D口，从而达到所需的效果，但当A左移8次后灯却不再点亮。
解决方法：出现上述现象的原因是当A左移8次后A的值变为0，故要对A的值进行判断，如果值为0，则对其进行赋初值。
流水灯实验报告
单片机流水灯实验(说明：本文为word格式，下载后可自由编辑)一、任务让8个LED灯轮流亮起来，实现流水灯的功能。
二、思路让接在P0.0口的LED灯亮起来，那么只要把P0.0口的电平变为低电平就可以了；相反，如果要接在P0.0口的LED灯熄灭，就要把P0.0口的电平变为高电平就可以了。
要实现流水灯功能，只要将8个LED灯依次点亮、熄灭，8只LED 灯便会一亮一暗的做流水灯了。
我们应该注意一点，由于单片机执行每条指令的时间很短，我们在控制二极管亮灭的时候应该延时一段时间，否则我们就看不到“流水”效果了。
三、步骤1、用proteus画电路图。
如下图：2、用keil建工程。
1)运行keil C51软件，点击Project菜单新建项目，选择为AT89C52的单片机型号。
然后单击File选择New新建程序文件，保存成.c 文件，右击Source Group1添加入程序文件。
2)用C语言编写程序代码如下：#include <reg52.h>void delay (unsigned char tmp);code unsigned char tmpled[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};void main(void){unsigned char i;while (1){for(i=0;i<8;i++){P0=tmpled[i];delay(50);}}}void delay(unsigned char tmp){unsigned char i,j;i=tmp;while(i){i--;j=255;{j--;}}}3)右击Target 1打开设置，Output菜单下勾选上create hex file。
4)调试运行程序后，在proteus中双击单片机，添加hex文件，运行看到流水的的效果。
四、实验中遇到的问题。
1、用proteus仿真时候，发现错误：error variable not found parsing property resistance of RN1-Rnvalue expected for RN1-R （n=1~8）而且led灯亮度十分微弱。
单片机实验报告花样流水灯
电子工艺学考试作品报告作品名称：花样流水灯姓名：专业班级：电信1105学号：中南大学物理与电子学院目录第一章系统整体概述…………………………………………………………第二章硬件设计………………………………………………………………第三章软件设计………………………………………………………………第四章调试与分析……………………………………………………………第五章制作感受………………………………………………………………【摘要】当今时代的智能控制电子技术，给人们的生活带来了方便和舒适，而每到晚上五颜六色的霓虹灯则把我们的城市点缀得格外迷人，为人们生活增添了不少色彩。
制作流水灯的方法有很多种，有传统的分立元件，由数字逻辑电路构成的控制系统和单片机智能控制系统等。
本设计介绍一种简单实用的单片机花样流水灯设计与制作，采用基于单片机AT89C52和发光二极管、晶振、复位、电源等电路以及必要的软件组成的以AT89C52为核心，辅以简单的数码管等设备和必要的电路，设计了一款简易的流水灯电路板，并编写简单的程序，使其能够自动工作。
本设计用AT89C52单片机为核心自制一款简易的花样流水灯，并介绍了其软件编程仿真及电路焊接实现，在实践中体验单片机的自动控制功能。
该设计具有实际意义，可以在广告业、媒体宣传、装饰业等领域得到广泛应用。
关键字：AT89C52 单片机流水灯数码管AT89C52单片机概述AT89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元。
AT89C52有40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，3个16位可编程定时计数器，2个全双工串行通信口，2个读写口线，AT89C52可以按照常规方法进行编程。
左右来回循环的流水灯实验报告
青 岛 科 技 大 学微机原理与接口技术综合课程设计（报告）题 目 __________________________________指导教师__________________________ 学生姓名__________________________ 学生学号_________________________________________________________院（部）____________________________专业________________班______年 ___月 ___日直流电机控制综合实验 周艳平宋雪英 01 信息科学技术学院计算机科学与技术0961 2012 12 27摘要 (2)1、单片机概述 (2)2、仿真软件介绍 (2)3、需求分析 (3)一、课程设计目的 (3)二、课程设计要求 (4)三、实验内容 (4)1、设计任务与要求 (4)2、系统分析 (4)1）.硬件电路设计(画出原理图、接线图) (5)2）软件框图 (7)3、用keil建项目流程 (8)4、程序清单 (9)4、系统调试 (11)四、设计总结(结论) (12)摘要近年来，随着电子技术和微型计算机的发展，单片机的档次不断提高，起应用领域也在不断的扩大，已在工业控制、尖端科学、智能仪器仪表、日用家电、汽车电子系统、办公自动化设备、个人信息终端及通信产品中得到广泛的应用、成为现代电子系统中最重要的智能化的核心部件。
而AT89C51就是其中一种，它是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMO8位微处理器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
本课程设计介绍一种LED小灯控制系统的设计方法，以单片机作为主控核心，与按键、排阻、电阻、电容等较少的辅助硬件电路相结合，利用软件实现对LED灯进行控制。
能够通过按键控制8个LED小灯从左到右依次点亮。
关键字：单片机、LED流水灯1、单片机概述单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。
PIC流水灯实验报告
PIC流水灯实验报告
实验目的：通过编写程序，使单片机控制LED流水灯逐个点亮和熄灭。
实验材料：
1、STC89C52单片机开发板×1
2、220欧姆电阻×9
3、LED×9
4、杜邦线
实验原理：
流水灯可以通过将多个LED连接在一起，然后按照一定的顺序控制它们的亮灭来实现。
在该实验中，将使用STC89C52单片机控制流水灯的亮灭。
实验步骤：
1、将220欧姆电阻插入LED的负极（短腿）上。
2、将LED的正极（长腿）依次连接到单片机的P1.0-P1.7和P3.5口上。
3、连接单片机和PC，打开Keil软件，新建工程。
4、在工程中添加头文件和声明变量。
5、编写主函数，并在其中添加控制流水灯的代码。
6、通过编译程序，并将程序下载到单片机中。
7、连接外部电源，观察流水灯的运行情况。
实验效果：
实验成功后，将能够看到LED从1-8依次点亮和熄灭，然后又从8-1依次点亮和熄灭，如图所示。
总结：
通过该实验，掌握了单片机控制LED流水灯的方法。
熟悉了Keil软件的使用，加深了对单片机编程的理解。
在实验过程中，还加深了对电路原理图的理解，并学习了使用杜邦
线进行电路的连接。
该实验不仅提高了我们的动手能力，也增加了我们的实践经验，为以后的学习打下了坚实的基础。
流水灯实验报告
流水灯实验报告实验目的1.了解单片机I/O口的工作原理。
2.掌握51单片机的汇编指令。
3.熟悉汇编程序开发，调试以及仿真环境。
一、实验内容通过汇编指令对单片机I/O进行编程（本实验使用P0口），以控制八个发光二极管以一定顺序亮灭。
（即流水灯效果）二、实验原理通过更改P0口8位的高低电平，分别控制8个发光二极管的亮灭。
具体的亮灭情况如下表：要实现“流水灯”效果，也就是需要将P0口的输出值发生以下变化：FE→FD→FB→F7→EF→DF→BF→7F→BF→DF→EF→F7→FB→FD→FE→......可以使用一个循环，不断对数据进行移位运算实现。
这里的移位指令采用RL和RR，即不带进位的位移运算指令。
如果使用带进位的位移运算指令（RLC和RRC），则需要定期把CY置0，否则会出现同时亮起两个发光二极管的情况。
三、实验过程1.在仿真系统中绘制好单片机的电路图2.编写汇编程序，程序如下：ORG 0000HDelay: MOV R0,#0FFHSJMP StartDelay1: MOV R1,#0FFHStart: MOV A, Delay2: NOP#0FEHMOV P0, A DJNZ R1,Delay2 CLR P2.7 DJNZ R0,Delay1 CLR P3.7 RETMove: MOV R2, #7H ENDMOV R3, #7HRMove: RL AMOV P0, ACALL DelayDJNZ R2,RMoveLMove: RR AMOV P0, ACALL DelayDJNZ R3,LMoveSJMP Move四、实验结果为了便于实验结果的描述，下面分别把P0.0, P0.1…, P0.7对应的发光二极管编号为1, 2, …, 8号二极管。
在仿真系统中，先从1号二极管下面是在仿真系统中的实验结果：1.只有1号二极管点亮2.只有2号二极管点亮3.只有3号二极管点亮4.只有4号二极管点亮5.只有5号二极管点亮6.只有6号二极管点亮7.只有7号二极管点亮8.只有8号二极管点亮实验的结果：二极管的发光状态从1→2→3→4→5→6→7→8→7→…→1→2；如此往复循环。
LED流水灯显示实验,单片机实验报告(2页)
LED流水灯显示实验,单片机实验报告（2页）第第PAGE 1 页LED流水灯显示实验,单片机实验报告D LED 流水灯显示实验单片机实验报告一．实验目的1．熟悉单片机I/O 口的功能。
2．熟悉延时子程序的编写和使用。
3．初步熟悉单片机软硬件设计方法。
二．实验仪器计算机、Keil 编程环境、普中下载软件、单片机开发实验仪。
三．实验原理与内容P0 口做输出口，引脚接一只发光二极管，编写程序，使该发光二极管循环亮灭。
1. LED 流水灯显示2. 开幕和闭幕显示四. 实验线路及原理五. 注意事项1．安装实验仪时，先接通讯串口线，再开电源开关。
2．实验过程中，在进行接插线操作时，必须先关闭电源。
六六. 实验步骤1、主机连线说明：JP10 单片机0 P0 口（8 8 位）J12 74HC245( 数码管段选) ) 2. 短路块J21 P10VccJ21 七. 实验步骤1．打开Keil 编程软件编写程序，并进行汇编产生HEX 文件。
（1）流程图：（2）汇编程序ORG 0000H ; 初始地址0000H LJMP MAIN ; 跳转MAIN 主程序ORG 0100H ; 主程序MAIN 从从0100H 开始存放MAIN :MOV P0,#55H; 赋值P0 口0101 0101B CALL DELAY ; 调用延时子程序，延时MOV P0,#0AAH ; 赋值给P0 口1010 1010B CALL DELAY ; 调用延时子程序，延时SJMP main ; 跳转main 主程序DELAY: MOV R6,#200 ; 延时子程序,R6=200 dey2: MOV R7,#0 ;R7=0 DEY1: NOP ; 空指令DJNZ R7,DEY1;R7≠0 跳转DEY1 DJNZ R6,DEY2;R6≠0 跳转DEY2 RET ; 返回主程序END ; 结束点击普中下载软件，检查设置是否正确。
2．运行程序看结果。
反复修改和下载。
