《机械设计基础》A 期末考试试题及参考答案
0
《机械设计基础》复习题A
一、选择填空题
1.家用缝纫机踏板机构属于＿ ＿机构；
A)曲柄摇杆，B)双曲柄，C)双摇杆
2.V带（三角带）传动的带轮基准直径应取为_____ _________；
A) D1 B) D2 C) D3 D) D4
3.设计V带传动时，带轮直径不能太小，是为了限制＿ ＿；
A)带的长度，B)传动的中心距，C)带的离心力，D)带的弯曲应力
4.标准蜗杆传动中，如果模数m不变，增大蜗杆特性系数q，则蜗杆的刚度将＿＿；
A)增大， B)减少， C)增大或减少， D)不变
5.普通螺纹的公称直径是＿ ＿径；
A)大， B)小， C)中
6.齿轮弯曲强度计算中所用的齿形系数YF的大小与齿轮的＿ ＿有关；
A)齿数， B)模数， C)齿宽
7.齿轮的渐开线形状取决于它的＿。
A)齿顶圆， B)分度圆， C)基圆， D)齿根圆
二、填空题
8.机构运动简图是____ , ,
的简单图形。
9.6105(旧标准代号105)轴承，精度是_______、内径为________、________系列的
___________轴承；

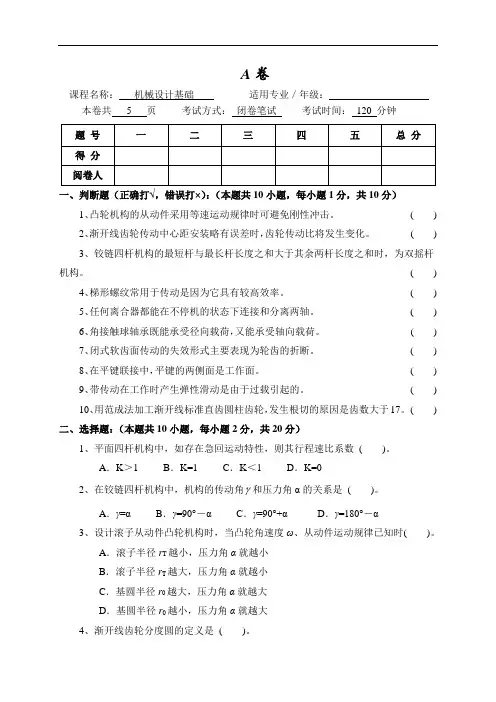

机械设计基础试题A卷附答案
A卷课程名称：机械设计基础适用专业／年级：本卷共 5 页考试方式：闭卷笔试考试时间：120 分钟一、判断题（正确打√，错误打×）：（本题共10小题，每小题1分，共10分）1、凸轮机构的从动件采用等速运动规律时可避免刚性冲击。
( )2、渐开线齿轮传动中心距安装略有误差时，齿轮传动比将发生变化。
( )3、铰链四杆机构的最短杆与最长杆长度之和大于其余两杆长度之和时，为双摇杆机构。
( )4、梯形螺纹常用于传动是因为它具有较高效率。
( )5、任何离合器都能在不停机的状态下连接和分离两轴。
( )6、角接触球轴承既能承受径向载荷，又能承受轴向载荷。
( )7、闭式软齿面传动的失效形式主要表现为轮齿的折断。
( )8、在平键联接中，平键的两侧面是工作面。
( )9、带传动在工作时产生弹性滑动是由于过载引起的。
( )10、用范成法加工渐开线标准直齿圆柱齿轮，发生根切的原因是齿数大于17。
( )二、选择题：（本题共10小题，每小题2分，共20分）1、平面四杆机构中，如存在急回运动特性，则其行程速比系数( )。
A．K＞1 B．K=1 C．K＜1 D．K=02、在铰链四杆机构中，机构的传动角 和压力角α的关系是( )。
A．γ=α B．γ=90°－α C．γ=90°+α D．γ=180°－α3、设计滚子从动件凸轮机构时，当凸轮角速度ω、从动件运动规律已知时( )。
A．滚子半径r T越小，压力角α就越小B．滚子半径r T越大，压力角α就越小C．基圆半径r0越大，压力角α就越大D．基圆半径r0越小，压力角α就越大4、渐开线齿轮分度圆的定义是( )。
A．齿轮上具有标准模数和标准压力角的圆B．齿轮上具有标准模数的圆C．齿轮上齿厚与齿槽宽相等的圆D．两个齿轮啮合时作纯滚动的两个圆5、一对渐开线直齿圆柱齿轮的啮合线切于( )。
A．两齿根圆B．两分度圆C．两基圆D．两节圆6、螺纹的牙型角为α，牙侧角为β，升角为ψ，螺纹副的当量摩擦角为ρ'，则螺纹副的自锁条件是( )。
机械设计基础 试卷A及参考答案
《机械设计基础》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分，共20分）1.构件是机器的__________单元体；零件是机器的__________单元体；部件是机器的 __________单元体。
2.机构具有确定运动的条件是且。
3.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1)当取c杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
4.带传动的主要失效形式是__________与__________。
5.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
6.平面运动副可分为__________和__________，低副又可分为__________和__________。
7.在蜗轮齿数不变的情况下，蜗杆的头数__________，则传动比就__________。
8.螺纹按照其用途不同，一般可分为__________和__________两大类。
9.滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越__________。
10.链传动和带传动都属于__________传动。
二、选择题（每题2分，共20分）1.机构具有确定相对运动的条件是()A、机构的自由度数目等于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目小于主动件数目D、机构的自由度数目大于等于主动件数目2.闭式硬齿面齿轮传动的主要失效形式是（）A、齿面胶合B、轮齿疲劳折断C、齿面磨粒磨损D、轮齿过载折断3.在普通圆柱蜗杆传动中，若其他条件不变而增加蜗杆头数，将使（）。
Ａ、传动效率提高Ｂ、蜗杆强度提高Ｃ、传动中心距增大Ｄ、蜗杆圆周速度提高4.链传动属于()传动。
Ａ、摩擦传动；Ｂ、啮合传动；Ｃ、两者均不是。
5.两个构件之间以线或点接触形成的运动副，称为（)。
Ａ、低副Ｂ、高副Ｃ、移动副Ｄ、转动副6.()是齿轮最主要的参数。

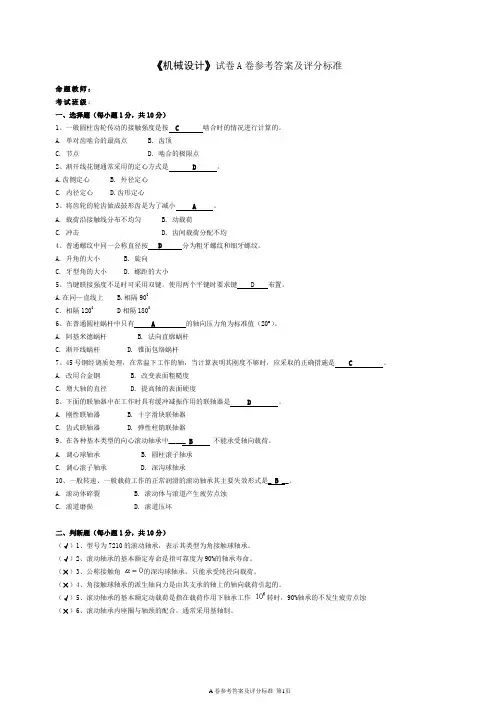

完整word版,《机械设计》期末考试试题(A)答案
《机械设计》试卷A卷参考答案及评分标准命题教师：考试班级：一、选择题（每小题1分，共10分）1、一般圆柱齿轮传动的接触强度是按C啮合时的情况进行计算的。
A. 单对齿啮合的最高点B. 齿顶C. 节点D. 啮合的极限点2、渐开线花键通常采用的定心方式是 D 。
A.齿侧定心B. 外径定心C. 内径定心D.齿形定心3、将齿轮的轮齿做成鼓形齿是为了减小 A 。
A. 载荷沿接触线分布不均匀B. 动载荷C. 冲击D. 齿间载荷分配不均4、普通螺纹中同一公称直径按 D 分为粗牙螺纹和细牙螺纹。
A. 升角的大小B. 旋向C. 牙型角的大小D. 螺距的大小5、当键联接强度不足时可采用双键。
使用两个平键时要求键 D 布置。
A.在同—直线上B.相隔900C．相隔1200 D相隔18006、在普通圆柱蜗杆中只有 A 的轴向压力角为标准值（20 ）。
A. 阿基米德蜗杆B. 法向直廓蜗杆C. 渐开线蜗杆D. 锥面包络蜗杆7、45号钢经调质处理，在常温下工作的轴，当计算表明其刚度不够时，应采取的正确措施是 C 。
A. 改用合金钢B. 改变表面粗糙度C. 增大轴的直径D. 提高轴的表面硬度8、下面的联轴器中在工作时具有缓冲减振作用的联轴器是 D 。
A. 刚性联轴器B. 十字滑块联轴器C. 齿式联轴器D. 弹性柱销联轴器9、在各种基本类型的向心滚动轴承中_____ B不能承受轴向载荷。
A. 调心球轴承B. 圆柱滚子轴承C. 调心滚子轴承D. 深沟球轴承10、一般转速、一般载荷工作的正常润滑的滚动轴承其主要失效形式是_ B __。
A. 滚动体碎裂B. 滚动体与滚道产生疲劳点蚀C. 滚道磨损D. 滚道压坏二、判断题（每小题1分，共10分）（√）1、型号为7210的滚动轴承，表示其类型为角接触球轴承。
（√）2、滚动轴承的基本额定寿命是指可靠度为90%的轴承寿命。
（×）3、公称接触角的深沟球轴承，只能承受纯径向载荷。
（×）4、角接触球轴承的派生轴向力是由其支承的轴上的轴向载荷引起的。
机械基础期末考试a卷试题及答案
机械基础期末考试a卷试题及答案 一、单项选择题（每题2分，共20分） 1. 机械运动的基本形式不包括（ ）。 A. 平动 B. 转动 C. 振动 D. 变形
答案：D 2. 以下哪个选项不是机械零件的失效形式？（ ） A. 断裂 B. 磨损 C. 变形 D. 腐蚀 答案：C 3. 机械零件的强度设计中，通常需要考虑的是（ ）。 A. 静强度 B. 疲劳强度 C. 冲击强度 D. 所有选项
答案：D 4. 以下哪个不是滚动轴承的主要失效形式？（ ） A. 疲劳剥落 B. 过载断裂 C. 磨损 D. 塑性变形
答案：D 5. 齿轮传动中，齿面接触疲劳强度的计算公式为（ ）。 A. σH = [σH] / YH B. σH = [σH] * YH C. σH = [σH] / YH^2 D. σH = [σH] * YH^2
答案：A 6. 以下哪个因素不会影响齿轮的接触强度？（ ） A. 齿面硬度 B. 齿轮材料 C. 齿轮精度 D. 齿轮直径
答案：C 7. 以下哪个不是滑动轴承的润滑状态？（ ） A. 边界润滑 B. 混合润滑 C. 弹性流体动压润滑 D. 干摩擦
答案：D 8. 以下哪个不是链传动的特点？（ ） A. 传动比准确 B. 承载能力大 C. 传动平稳 D. 噪音小
答案：C 9. 以下哪个不是带传动的主要失效形式？（ ） A. 疲劳破坏 B. 磨损 C. 张紧力不足 D. 过载断裂 答案：C 10. 以下哪个不是联轴器的主要类型？（ ） A. 刚性联轴器 B. 弹性联轴器 C. 万向联轴器 D. 同步联轴器
答案：D 二、填空题（每空2分，共20分） 1. 机械零件的失效形式主要包括______、______、______和变形等。
答案：断裂、磨损、腐蚀 2. 机械零件的强度设计需要考虑静强度、______和冲击强度。 答案：疲劳强度
3. 齿轮传动中，齿面接触疲劳强度的计算公式为σH = [σH] / YH，其中YH是______系数。
《机械设计基础》A卷1
第四题作图改错题(共10分)试分析图示轴系结构的错误,并加以说明。
齿轮用油润滑、轴承用脂润滑。
（在空白处按图从左至右编号简要说明错误之内容，只需要说明五个错误，不必在图上改正)。
（10分）图1第五题计算题（共25分）1、已知一正常齿渐开线标准外啮合圆柱直齿轮传动，已知传动比i12 =1。
5，中心距a =100mm，模数m = 2mm，压力角 = 20o, h a＊= 1,c* = 0.25,试分别计算两齿轮的齿数、分度圆直径、齿顶圆直径、齿根圆直径.( 10分)装o 订o 线o 内o 请o 勿o 答o 题2、计算图2所示机构的自由度(若图中含有复合铰链、局部自由度和虚约束等情况时，应具体指出）.（5分）图23、如图所示，安装有两个斜齿圆柱齿轮的转轴由一对代号为7210AC的轴承支承。
已知两齿轮上的轴向分力分别为F x1=3000N，F x2=5000N，方向如图.轴承所受径向载荷F r1=8600N，F r2=12500N。
求两轴承的轴向力F a1、F a2.(轴承内部轴向力F S的计算式为F S=0。
68F r）(10分）系别班级姓名学号任课教师使用班级装o订o线o内o请o勿o答o题广东轻工职业技术学院20 —20 学年第1学期期末试卷（A）卷答案课程名称：《机械设计基础》考试方式：闭卷题号一二三四五合计题分15 14 36 10 25 100第一题（填空，每空1分，共15分）答:1、点，线；面； 2、键;轴径 3、m n1=m n2；αn1=αn2；β1= —β24、点蚀；齿面接触疲劳、齿根弯曲疲劳5、滑动;滚动；6、滚子；球；7 节第二题（是非题，每空1分,共14分）答:1、×2、√3、√4、×5、√6、√7、√第三题（每题2分，共36分）答：1.B；2.D；3。
A;4.A;5.D；6。
C；7.D;8.D;9。
C;10。
C;11.D;12.A；13.B；14。
B;15。
机械设计基础 A卷 答案
湖南机电职业技术学院2007-2008学年度第二期 焊接0701 班 《机械基础》期末考试答案 A 卷一、 判断题（论述正确的在括号后面打“√”，错误的打“X ”。
每题1分，共20分）1、静力学研究的对象是刚体，材料力学研究的对象是变形固体。
（ √ ）2、物体的平衡状态是静止状态。
（ X ）3、变形固体五种基本变形，即拉压变形、剪切与挤压变形、扭转变形及弯曲变形、组合变形。
（ √ ） 4、杆件受剪切变形时，无挤压变形。
（ X ）5、平面任意力系的平衡方程有3种形式，一是基本形式、一是二矩式、一是三矩式。
（ √ ）6、平面汇交力系中各力矢构成的力多边形自行封闭或各力矢的矢量和等于零，则物体平衡。
（ √ ）7、固定端约束反力通常用一组正交的约束反力和一个约束反力偶来表示。
（√ ）8、求平面汇交力系的合力一般只能用几何法求解，不能用解析法求解。
（ X ）9、求内力的常用方法是截面法，截面法解题有两个步骤。
（ X ）10、轴向拉伸时的内力是轴力，压缩时的内力叫剪力。
（ X ）11、 材料的许用应用是由材料的结构形式决定的，与材料的性质无关。
（ X ）12、扭矩是轴扭转时的内力，单位是牛顿。
（ X ）13、键联接的主要作用是实现轴和轮毂零件之间的周向固定，并传递转矩 。
（ √ ）14、螺纹联接对同一公称直径，按螺距大小分为粗牙螺纹和细牙螺纹。
（ √ ）15、螺纹联接的防松可以通过摩擦防松和机械防松等办法。
（√ ）16、花键联接由外花键和内花键组成， 工作时靠键齿的侧面互相挤压传递转矩。
（ √ ）17、二力构件受力特点是：两力大小相等、方向相反、作用线在同一直线上。
（ √ ）18、力偶不能与一个力等效，也不能与一个力平衡，力偶只能用力偶来平衡。
（ √ ）19、光滑面约束的约束反力是过接触点，沿着接触面的法线方向指向被约束的物体。
（ √ ）20、平面任意力系向一点简化的结果是：一个主矢和一个主矩，主矢与简化中心的位置无关，主矩与简化中心的位置有关。
《机械设计基础》试卷A答案
《机械设计基础》试题 A答案 一、填空题（共30分） 1 点 线 大于零 2 曲柄摇杆机构 双曲柄 3 等速 无 4 打滑 发生疲劳损坏 5 节点 一 6 mn=mt*cosβ 7 转 齿面接触 齿根弯曲 齿轮直径d 8 模数相等 压力角相等 螺旋角相等方向相反
9 凸轮轮廓 10 大 11 运动副 12 法向 13 摩擦
14 大 高 15 压溃 剪断
二、选择题（共30分） ACBCD ADDBD BBBDC
三、简答题 （20分，每题10分） 1、简述带传动的工作原理。 带传动一般由主动轮、从动轮和传动带组成。根据工作原理不同，带传动可分为摩擦带
传动和啮合带传动两类。摩擦带传动中，由于传动带紧套在带轮上，使带与带轮的接触面上产生正压力，当主动轮转动时，带与轮接触面间产生摩擦力，作用于带上的摩擦力方向和主动轮圆周速度方向相同，驱使带运动。在从动轮上，带作用于轮上的摩擦力的方向与带的运动方向相同，靠此摩擦力使从动轮转动，从而实现主动轮到从动轮间的运动和动力的传递。
2、简述机械零件的设计准则。 1）强度准则 2）刚度准则 3）耐热性准则 4）振动稳定性准则 5）寿命准则 6）可靠性准则 7）精度准则 四、分析计算题（共20分） 1. 提示：曲柄摇杆机构因为30+80≦70+67，且最短边的邻边作机架
2. 有虚约束，两处都有复合铰链，活动构件=7，低副=10，高副=0， 自由度=3*7-2*10=1，由一个自由度有一个主动力，所以机构有确定的运动。
五、 1. 端盖与轴接触且无密封，应有一定的空隙且装有密封； 2. 套筒与轴承接触时超过轴承内圈高度，使轴承装卸不方便，应低于轴承内圈高度； 3. 套筒顶不住齿轮，应使轴肩适当向齿轮内部，使套筒只是顶在齿轮上； 4. 精加工面过长，且装卸轴承不方便，应该给轴分级； 5. 联轴器的键和齿轮的键位置不对，两者的键应该在同一条直线上； 6. 轴肩过高超过轴承内圈高度，无法拆卸轴承，应适当降低高度，使其在轴承内圈内；
