交换机的工作原理
交换机的工作原理
1.交换机的工作原理
当交换机收到数据时，它会检查它的目的MAC地址，然后把数据从目的主机所在的接口
转发出去。交换机之所以能实现这一功能，是因为交换机内部有一个MAC地址表，MAC地址
表记录了网络中所有MAC地址与该交换机各端口的对应信息。某一数据帧需要转发时，交换
机根据该数据帧的目的MAC地址来查找MAC地址表，从而得到该地址对应的端口，即知道具
有该MAC地址的设备是连接在交换机的哪个端口上，然后交换机把数据帧从该端口转发出
去。
例：某网络如图4-7所示。
图4-7交换机地址表
表4.1端口/MAC地址映射表
假设主机pc1向主机pc7发送一个数据帧，该数据帧被送到交换机后，交换机首先查
MAC地址表，发现主机pc7连接在E0/24接口上，就将数据帧从E0/24接口转发出去。
2、MAC地址表的构建过程
为快速转发报文，以太网交换机需要建立和维护MAC地址表。交换机采用源MAC地址学
习的方法建立MAC地址表。 以图4-7为例说明交换机的地址学习过程。
(1)交换机初始状态
交换机的初始状态MAC地址表为空，如图4-8所示。
(2)地址表源MAC地址学习
当计算机PC1要发送数据帧给计算机PC6时，因此时地址表是空的，交换机将向除PC1
连接端口E0/1以外的其他所有端口转发数据帧。在转发之前，首先检查该数据帧的源MAC
地址（00-10-B5-4B-30-85），并在交换机的MAC地址表中添加一条记录（00-10-B5-4B-30-85，
E0/1）使之和端口E0/1相对应。
(3)计算机PC6接收数据帧
MAC地址 端口
00-10-B5-4B-30-85 E0/1
00-10-B5-4B-30-90 E0/2
00-10-B5-4B-30-65 E0/24
00-10-B5-4B-30-65
PC1
PC2
PC3
PC6 E0/1 E0/2 E0/ 3 … E0/23 E0/24 PC7
00-10-B5-4B-30-85
00-10-B5-4B-30-90
计算机PC6收到发送的数据帧后，用该数据帧的目的MAC地址和本机的MAC地址比较，
发现PC1找的正是它，则接收该数据帧，其他计算机丢弃数据帧。
计算机PC6回复PC1时，交换机直接从端口E0/1转发，并学习到（00-10-B5-4B-30-65）
为PC6连接的端口，将其添加到地址表中，如图4-9所示。
图4-8 交换机地址表初始状态
图4-8 地址表源MAC地址学习
交换机的其他端口利用源MAC地址学习的方法在MAC地址表中不断添加新的MAC地址与
端口号的对应信息。直到MAC地址表添加完整为止。
为了保证MAC地址表中的信息能够实时地反映网络情况，每个学习到的记录都有一个老
化时间，如果在老化时间内收到地址信息则刷新记录。对没有收到相应的地址信息的则删除
该记录。例如，计算机PC6停止了和交换机通信，达到老化时间后，交换机会将其对应的记
录从MAC地址表中删除。
也可以手工添加交换机的MAC地址表的静态记录，手工配置的静态记录没有老化时间的
限制。由于MAC地址表中对于同一个MAC地址只能有一条记录，所以如果手工配置了MAC
地址和端口号对应关系后，交换机就不再动态学习这台计算机的MAC地址了。
MAC地址 端口
00-10-B5-4B-30-85 E0/1
00-10-B5-4B-30-65
E0/23
PC1
PC2
PC3
PC6
E0/1 E0/2 E0/ 3 … E0/23 E0/24
PC7
MAC地址 端口
PC1
PC2
PC3
PC6
E0/1 E0/2 E0/ 3 … E0/23 E0/24
PC7
三层交换机的工作原理简述
三层交换机的工作原理简述
三层交换机的工作原理是基于OSI模型的网络层进行的。
它可以根据IP地址来转发数据包，实现网络的互联和路由功能。
具体步骤如下：
1. 当一个数据包进入三层交换机时，交换机会读取数据包的目标IP地址。
2. 交换机会查询路由表，确定该IP地址所属的子网。
3. 交换机会根据路由表的信息，将数据包转发到适当的出口接口，进入目标子网。
4. 如果目标IP地址所在的子网直接连接到交换机的接口上，交换机可以直接发送数据包。
5. 如果目标IP地址不在同一个子网内，交换机会将数据包发送到默认网关。
6. 默认网关会进一步将数据包转发到目标子网。
三层交换机还可以根据流量和负载实现负载均衡和流量控制。
它可以通过学习和记忆MAC地址和IP地址的映射关系来提高转发速度，这样可以更高效地进行数据包的路由转发。
以太网交换机的工作原理
以太网交换机的工作原理
以太网交换机是一种用于局域网的网络设备，它可以实现局域网内部计算机之
间的数据交换和通信。
它的工作原理主要包括数据帧转发、地址学习、流量控制和碰撞域隔离等方面。
下面我们将详细介绍以太网交换机的工作原理。
首先，以太网交换机通过端口连接各个计算机，当一台计算机发送数据帧时，
交换机会接收到这个数据帧，并通过目的地址来确定应该将数据帧转发到哪个端口。
这样，交换机可以实现数据帧的精确转发，避免了广播风暴和网络拥堵的问题。
其次，以太网交换机还具有地址学习的功能。
当交换机接收到一个数据帧时，
它会学习源地址和端口的对应关系，并将这个信息存储在转发表中。
这样，在下次需要发送数据帧时，交换机就可以根据目的地址在转发表中查找对应的端口，从而实现数据帧的快速转发。
此外，以太网交换机还可以实现流量控制。
当交换机接收到大量的数据帧时，
它可以通过缓存和队列管理来控制数据的流量，避免网络拥堵和数据丢失的问题。
这样可以保证网络的稳定性和可靠性。
最后，以太网交换机还可以实现碰撞域隔离。
在以太网中，如果多台计算机同
时发送数据帧，就会产生碰撞，从而影响网络的正常运行。
而交换机可以通过端口隔离的方式，将不同的计算机划分到不同的碰撞域中，从而避免了碰撞的发生，提高了网络的传输效率。
综上所述，以太网交换机通过数据帧转发、地址学习、流量控制和碰撞域隔离
等功能，实现了局域网内部计算机之间的快速、稳定和可靠的数据交换和通信。
它在现代网络中起着非常重要的作用，是局域网中不可或缺的网络设备之一。

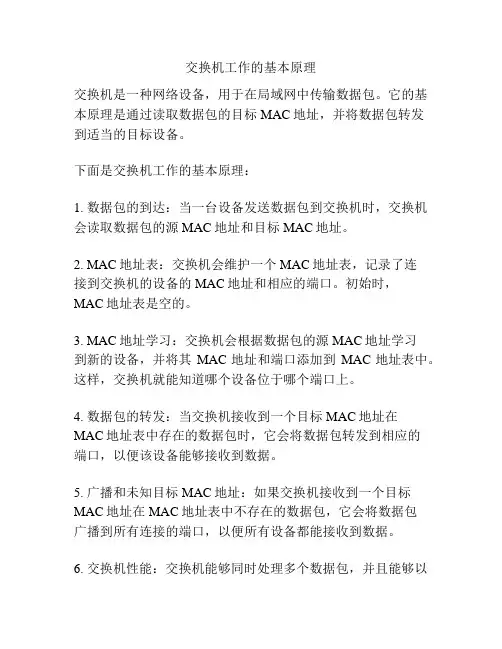

交换机工作的基本原理
交换机工作的基本原理
交换机是一种网络设备，用于在局域网中传输数据包。
它的基本原理是通过读取数据包的目标MAC地址，并将数据包转发
到适当的目标设备。
下面是交换机工作的基本原理：
1. 数据包的到达：当一台设备发送数据包到交换机时，交换机会读取数据包的源MAC地址和目标MAC地址。
2. MAC地址表：交换机会维护一个MAC地址表，记录了连
接到交换机的设备的MAC地址和相应的端口。
初始时，
MAC地址表是空的。
3. MAC地址学习：交换机会根据数据包的源MAC地址学习
到新的设备，并将其MAC地址和端口添加到MAC地址表中。
这样，交换机就能知道哪个设备位于哪个端口上。
4. 数据包的转发：当交换机接收到一个目标MAC地址在
MAC地址表中存在的数据包时，它会将数据包转发到相应的
端口，以便该设备能够接收到数据。
5. 广播和未知目标MAC地址：如果交换机接收到一个目标MAC地址在MAC地址表中不存在的数据包，它会将数据包
广播到所有连接的端口，以便所有设备都能接收到数据。
6. 交换机性能：交换机能够同时处理多个数据包，并且能够以
高速率转发数据包。
这是因为交换机具有硬件加速和专用的转发引擎，能够实现快速的包转发。
总结起来，交换机的基本原理是通过学习和维护MAC地址表，将数据包转发到正确的目标设备，以实现高效的数据传输。
环网交换机电路板工作原理
环网交换机电路板工作原理
环网交换机是一种用于构建局域网的网络设备，它通过内置的电路板来实现交换网络数据的功能。
它的工作原理可以概括为以下几个步骤：
1. 数据接收：环网交换机通过端口接收外部设备发送的数据帧。
每个数据帧都包含了源MAC地址和目的MAC地址等信息。
2. MAC地址学习：环网交换机会将源MAC地址和接收端口
的对应关系记录在转发表中。
这样，交换机就能够知道未来将数据帧发送到此MAC地址的正确端口。
3. 转发表查询：当接收到数据帧后，环网交换机会查找转发表，检查目的MAC地址的对应端口。
如果找到了对应端口，就将
数据帧转发到该端口。
4. 广播传输：如果转发表中没有目的MAC地址的条目，环网
交换机会将数据帧广播到所有端口上，以便与网络中其他设备进行通信。
5. 数据转发：环网交换机根据转发表的信息，将数据帧仅发送到目标端口，从而实现网络数据的转发功能。
总的来说，环网交换机的工作原理就是通过记录和查询MAC
地址的对应关系，将数据帧准确地转发到目标设备，提高了数据传输的效率和安全性。
交换机的工作原理和应用
交换机的工作原理和应用一、交换机的基本概念交换机是计算机网络中的重要设备，常用于局域网或广域网中。
它的主要功能是在网络中转发数据包，实现不同设备之间的通信。
交换机通过学习MAC地址，将数据包从一个接口转发到另一个接口，提供高效的数据传输和广播控制。
二、交换机的工作原理1.MAC地址学习与转发：交换机通过监听数据帧，学习每个接口连接的设备的MAC地址，并将这些信息存储在交换表中。
当接收到一个数据帧时，交换机会查询交换表，找到目标MAC地址所对应的接口，并将数据帧转发到该接口上。
2.广播与组播处理：交换机能够根据转发表中的信息，将广播和组播数据帧仅转发到需要的接口上，而不是广播到整个网络中。
这样可以提高网络的效率，并减少网络拥塞。
3.链路聚合：交换机还可以将多个物理链路聚合成一个逻辑链路，提高链路的带宽和可靠性。
当其中一个链路发生故障时，交换机能自动切换到其他链路上，保证数据的连续传输。
4.虚拟局域网(VLAN)的支持：交换机可以根据端口或MAC地址将网络划分为多个虚拟局域网，实现不同虚拟局域网之间的隔离和通信。
这样可以增强网络的安全性和管理灵活性。
三、交换机的应用场景1.局域网接入交换机：局域网接入交换机常用于办公室、学校和家庭等场景，连接多台计算机和其他网络设备。
它可以根据数据帧的目标MAC地址，将数据包传输到目标设备，实现设备之间的通信。
2.交换机与路由器结合：交换机与路由器结合可以构建复杂的企业网络。
交换机负责局域网中的内部通信，路由器则负责连接不同的局域网和广域网，实现不同网络之间的通信。
3.数据中心交换机：数据中心交换机用于连接大量的服务器和存储设备，实现数据中心内的高速数据传输。
它通常支持更高的带宽和更大的转发能力，以满足数据中心对高性能网络的需求。
4.工业交换机：工业交换机用于工业控制系统中，提供可靠的数据传输和网络连接。
它通常具有防尘、防水、防腐蚀等特性，适用于恶劣的工业环境。
四、交换机的发展趋势1.高速转发能力：随着数据量的增加，对交换机的转发能力提出了更高的要求。
交换机和路由器工作原理
交换机和路由器工作原理一、交换机的工作原理交换机是计算机网络中的一种设备，主要用于在局域网中传输数据。
它的工作原理是通过学习和转发数据帧来实现数据的传输和交换。
1. 数据帧的传输交换机通过物理接口与计算机连接，接收到计算机发送的数据帧后，会根据数据帧中的目的MAC地址进行转发。
它会在内部的转发表中查找目的MAC地址对应的接口，然后将数据帧发送到相应的接口，从而实现数据的传输。
2. 学习和转发交换机在转发数据帧的同时，会学习到源MAC地址和对应的接口信息，并将其存储在转发表中。
当接收到新的数据帧时，交换机会先查找转发表，如果找到了目的MAC地址对应的接口，就直接转发到相应的接口；如果没有找到，则会广播到所有的接口。
通过这种学习和转发的方式，交换机可以动态地更新转发表，从而提高数据传输的效率。
3. 广播和多播除了点对点的数据传输外，交换机还支持广播和多播。
当交换机接收到广播或多播数据帧时，会广播到所有的接口，从而使所有的计算机都能接收到相应的数据。
二、路由器的工作原理路由器是计算机网络中的一种设备，主要用于在不同网络之间传输数据。
它的工作原理是通过路由选择算法来确定数据的最佳传输路径，从而实现数据的路由和转发。
1. 路由选择路由器通过学习网络拓扑和路由信息来确定数据的传输路径。
它会维护一个路由表，记录了不同网络之间的连接关系和最佳路径。
当接收到数据包时，路由器会根据目的IP地址查询路由表，找到下一跳的地址，并将数据包发送到相应的接口。
2. 路由协议为了实现路由选择，路由器需要使用路由协议来交换路由信息。
常用的路由协议有RIP、OSPF和BGP等。
这些协议可以根据网络的拓扑和链路状态进行动态调整，从而实现最优路径的选择。
3. 网络分割和连接路由器可以将不同网络进行分割和连接。
当接收到数据包时，路由器会根据目的IP地址的网络前缀将数据包转发到相应的网络。
同时，路由器还可以将多个网络连接起来，实现不同网络之间的通信。
简述交换机的功能及工作原理
简述交换机的功能及工作原理1.引言本文将简要介绍交换机的功能及其工作原理。
交换机是计算机网络中起到连接不同设备的作用，通过转发数据包来实现设备之间的通信。
接下来，我们将深入探讨交换机的工作原理及其主要功能。
2.交换机的功能交换机具备以下几个重要的功能：2.1.数据转发交换机通过学习和维护转发表来转发数据包。
当交换机接收到一个数据包时，它会检查该数据包的目标MA C地址，并在转发表中查找该地址对应的端口。
然后，交换机将数据包转发到正确的目标端口，从而实现设备之间的直接通信，减少网络拥塞。
2.2.网络分割交换机可以将网络划分为多个虚拟局域网（V LA N），每个V LA N中的设备只能直接与该VL A N内的设备通信。
这种网络分割能够提高网络的安全性和性能，并且有效地控制广播风暴的发生。
2.3.广播优化交换机能够优化广播流量的传输，因为广播数据包只会发送到与广播源设备相连的端口上。
这样一来，广播数据包的传输仅限于需要接收该数据包的设备，避免了信息传输的浪费。
3.交换机的工作原理3.1.学习阶段交换机在初始状态下没有任何关于MA C地址和其对应端口的信息，处于学习阶段。
当交换机接收到一个数据包时，它会检查数据包中的源M AC地址，并将该地址与接收到数据包的端口相关联。
交换机会将此信息添加到转发表中，并标记该端口为与该MA C地址相连的端口。
3.2.转发阶段一旦转发表中出现了M AC地址和其对应的端口信息，交换机就进入了转发阶段。
当交换机接收到一个数据包时，它会查找数据包中的目标M AC地址，并在转发表中查找对应的端口。
交换机会将数据包转发到正确的目标端口，并且该端口的所有设备都可以接收到该数据包。
3.3.刷新阶段为了保持转发表的准确性，交换机会定期刷新转发表。
刷新时，交换机会删除已经过期的条目，并重新学习所有连接的设备的M AC地址和端口关联信息。
4.总结交换机是计算机网络中至关重要的设备，它具备数据转发、网络分割和广播优化的功能。
固定电话交换机原理
固定电话交换机原理
固定电话交换机原理指的是固定电话系统中，用于连接和进行电话通信的中央设备。
该设备负责管理电话的拨号、接听、转接、维持通话等功能，使用户能够实现电话通信。
固定电话交换机的工作原理主要包括以下几个方面：
1. 链路接入：固定电话交换机通过电话线接入用户的电话终端，建立与用户的物理连接。
2. 拨号信号解析：当用户拨号时，固定电话交换机会接收到拨号信号，并对信号进行解析，获取被拨号码。
3. 路由选择：固定电话交换机会根据被拨号码的归属地信息，通过路由选择算法确定下一跳的路径，以便将呼叫转接到目标终端。
4. 呼叫建立：固定电话交换机会通过信令与目标终端交互，进行呼叫建立的过程。
包括向目标终端发送呼叫请求信号，等待对方的应答等。
5. 通话过程：一旦呼叫建立成功，固定电话交换机会将通话双方的语音信号进行转发，使双方可以进行正常的通话。
6. 通话控制：固定电话交换机会监控通话的状态，并对通话进行控制。
例如，可以实现保持、转接、会议等功能。
7. 通话结束：当通话结束时，固定电话交换机会释放通话资源，断开与终端的连接。
总的来说，固定电话交换机通过接收、解析信号，并进行路由选择和信令交互，实现电话通信的建立、转接、维持和释放。
这样，用户通过固定电话终端可以实现与其他终端的通话。
网络交换机的工作原理 交换机 原理 机制
一、交换机的工作原理1.交换机根据收到数据帧中的源MAC地址建立该地址同交换机端口的映射，并将其写入MAC地址表中。
2.交换机将数据帧中的目的MAC地址同已建立的MAC地址表进行比较，以决定由哪个端口进行转发。
3.如数据帧中的目的MAC地址不在MAC地址表中，则向所有端口转发。
这一过程称为泛洪（flood）。
4.广播帧和组播帧向所有的端口转发。
二、交换机的三个主要功能学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。
转发/过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播帧则转发至所有端口）。
消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径。
三、交换机的工作特性1.交换机的每一个端口所连接的网段都是一个独立的冲突域。
2.交换机所连接的设备仍然在同一个广播域内，也就是说，交换机不隔绝广播（惟一的例外是在配有VLAN的环境中）。
3.交换机依据帧头的信息进行转发，因此说交换机是工作在数据链路层的网络设备（此处所述交换机仅指传统的二层交换设备）。
四、交换机的分类依照交换机处理帧时不同的操作模式，主要可分为两类：存储转发：交换机在转发之前必须接收整个帧，并进行错误校检，如无错误再将这一帧发往目的地址。
帧通过交换机的转发时延随帧长度的不同而变化。
直通式：交换机只要检查到帧头中所包含的目的地址就立即转发该帧，而无需等待帧全部的被接收，也不进行错误校验。
由于以太网帧头的长度总是固定的，因此帧通过交换机的转发时延也保持不变。
五、二、三、四层交换机？多种理解的说法：1.二层交换（也称为桥接）是基于硬件的桥接。
基于每个末端站点的唯一MAC地址转发数据包。
二层交换的高性能可以产生增加各子网主机数量的网络设计。
其仍然有桥接所具有的特性和限制。
路由器和交换机的工作原理
路由器和交换机的工作原理路由器和交换机是计算机网络中常见的两种网络设备，它们在网络通信中起到了至关重要的作用。
本文将从路由器和交换机的工作原理两个方面进行介绍。
一、路由器的工作原理路由器是一种网络设备，主要用于在多个网络之间转发数据包。
其工作原理可以简单描述为：根据目标IP地址判断数据包的去向，并决定最佳路径将数据包发送到目标地址。
1. 路由表路由器内部存储着一张路由表，路由表中包含了网络地址和对应的出接口信息。
当路由器接收到一个数据包时，会根据数据包的目标IP地址在路由表中查找匹配的网络地址，并确定数据包的下一跳。
2. IP地址IP地址是路由器工作的基础，它是用来标识网络上的设备的唯一地址。
路由器通过比较目标IP地址与路由表中的网络地址，确定数据包的去向。
3. 路由选择路由器根据路由表中的信息，选择最佳路径将数据包发送到目标地址。
路由选择的依据可以是距离、带宽、负载等多种因素，以保证数据包能够快速、准确地到达目标地址。
4. 路由协议路由器之间通过路由协议进行信息交换，以更新和维护路由表。
常见的路由协议有RIP、OSPF、BGP等，它们根据不同的网络环境和需求，选择最优的路径更新路由表。
二、交换机的工作原理交换机是一种用于局域网内部的网络设备，主要用于在局域网内转发数据包。
其工作原理可以简单描述为：根据MAC地址将数据包从一个接口转发到另一个接口。
1. MAC地址MAC地址是设备的物理地址，每个网络设备都有一个唯一的MAC 地址。
交换机通过比较数据包中的目标MAC地址，确定数据包的去向。
2. 学习表交换机内部存储着一张学习表，学习表中包含了MAC地址和对应的接口信息。
当交换机接收到一个数据包时，会将数据包中的源MAC地址和接收到数据包的接口信息添加到学习表中。
3. 转发决策交换机根据学习表中的信息，决定将数据包从哪个接口转发出去。
如果目标MAC地址在学习表中存在，交换机会将数据包转发到对应的接口；如果目标MAC地址在学习表中不存在，交换机会将数据包转发到所有接口（广播）。
