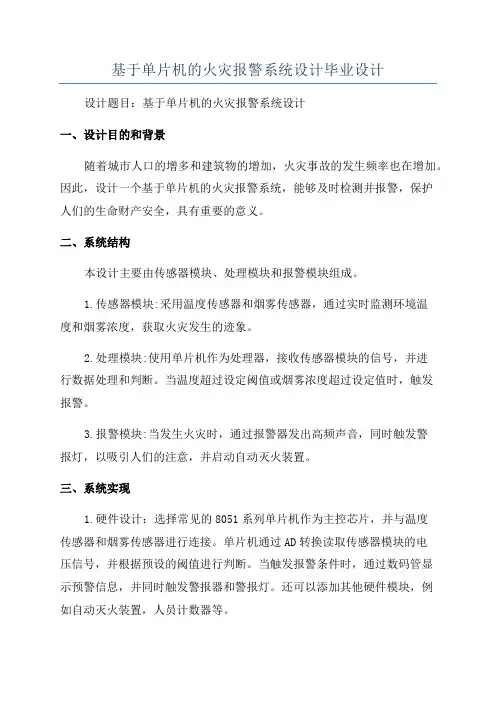

基于单片机的火灾报警系统设计毕业设计
基于单片机的火灾报警系统设计毕业设计设计题目：基于单片机的火灾报警系统设计一、设计目的和背景随着城市人口的增多和建筑物的增加，火灾事故的发生频率也在增加。
因此，设计一个基于单片机的火灾报警系统，能够及时检测并报警，保护人们的生命财产安全，具有重要的意义。
二、系统结构本设计主要由传感器模块、处理模块和报警模块组成。
1.传感器模块:采用温度传感器和烟雾传感器，通过实时监测环境温度和烟雾浓度，获取火灾发生的迹象。
2.处理模块:使用单片机作为处理器，接收传感器模块的信号，并进行数据处理和判断。
当温度超过设定阈值或烟雾浓度超过设定值时，触发报警。
3.报警模块:当发生火灾时，通过报警器发出高频声音，同时触发警报灯，以吸引人们的注意，并启动自动灭火装置。
三、系统实现1.硬件设计：选择常见的8051系列单片机作为主控芯片，并与温度传感器和烟雾传感器进行连接。
单片机通过AD转换读取传感器模块的电压信号，并根据预设的阈值进行判断。
当触发报警条件时，通过数码管显示预警信息，并同时触发警报器和警报灯。
还可以添加其他硬件模块，例如自动灭火装置，人员计数器等。
2.软件设计：使用C语言编写单片机程序。
通过AD转换函数读取传感器信号，并通过计算获取实际温度和烟雾浓度值。
使用条件语句进行报警判断，当满足条件时触发报警和显示预警信息。
同时，使用定时器功能实现定时采样和报警延时等功能。
四、系统优化和安全性1.系统优化：可以通过进一步优化硬件设计和算法实现更高的精确度和可靠性。
例如，添加多个传感器，增加采样点，提高检测的准确性。
同时，可以添加数据存储功能，将火灾发生前的环境数据进行保存，以供事后分析和调查。
2.安全性设计：可以添加密码保护功能，仅有权限的人员能够解除报警和关闭系统。
还可以将系统与监控中心或消防局进行联网，实现实时报警和救援。
五、总结通过设计一个基于单片机的火灾报警系统，可以实时监测环境温度和烟雾浓度，及时预警并采取相应措施，保护人们的安全。

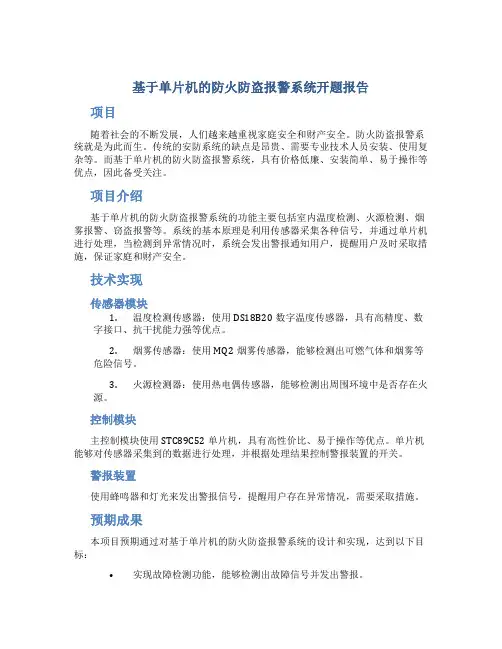

基于单片机的防火防盗报警系统开题报告
基于单片机的防火防盗报警系统开题报告项目随着社会的不断发展，人们越来越重视家庭安全和财产安全。
防火防盗报警系统就是为此而生。
传统的安防系统的缺点是昂贵、需要专业技术人员安装、使用复杂等。
而基于单片机的防火防盗报警系统，具有价格低廉、安装简单、易于操作等优点，因此备受关注。
项目介绍基于单片机的防火防盗报警系统的功能主要包括室内温度检测、火源检测、烟雾报警、窃盗报警等。
系统的基本原理是利用传感器采集各种信号，并通过单片机进行处理，当检测到异常情况时，系统会发出警报通知用户，提醒用户及时采取措施，保证家庭和财产安全。
技术实现传感器模块1.温度检测传感器：使用DS18B20数字温度传感器，具有高精度、数字接口、抗干扰能力强等优点。
2.烟雾传感器：使用MQ2烟雾传感器，能够检测出可燃气体和烟雾等危险信号。
3.火源检测器：使用热电偶传感器，能够检测出周围环境中是否存在火源。
控制模块主控制模块使用STC89C52单片机，具有高性价比、易于操作等优点。
单片机能够对传感器采集到的数据进行处理，并根据处理结果控制警报装置的开关。
警报装置使用蜂鸣器和灯光来发出警报信号，提醒用户存在异常情况，需要采取措施。
预期成果本项目预期通过对基于单片机的防火防盗报警系统的设计和实现，达到以下目标：•实现故障检测功能，能够检测出故障信号并发出警报。
•实现远程监控功能，用户在外出时可通过手机App远程监控家庭安全。
•提高系统的实用性和便利性，能够为用户提供良好的家庭安全保障。
参考资料1.DS18B20数字温度传感器数据手册2.MQ2烟雾传感器数据手册3.STC89C52单片机数据手册4.热电偶传感器原理及应用本项目将以基于单片机的防火防盗报警系统为研究对象，从传感器模块、控制模块、警报装置等方面进行研究和实现。
预期能够达到实现故障检测、远程监控等功能，为用户提供良好的家庭安全保障。
毕业设计论文：基于单片机的家用智能防火防盗报警器的设计[管理资料]
![毕业设计论文：基于单片机的家用智能防火防盗报警器的设计[管理资料]](https://img.taocdn.com/s3/m/e206ab768762caaedc33d47a.png)
目录1 绪论 (1)家用防火防盗报警系统的现状 (1)本文研究的目的和意义 (2)本文研究的内容 (2)2系统总体设计方案 (3)防火防盗报警系统的总体构成 (3)防火防盗报警系统的功能及工作原理 (5)3 智能防火防盗系统的硬件设计 (5)防火探测器的设计 (5)防盗探测器的设计 (7)主控单元电路设计 (9)自动拨号报警电路设计 (9)语音报警电路设计 (10)键盘接口及显示电路设计 (11)4 智能防火防盗系统的软件设计 (11)系统主程序设计 (11)检测报警模块程序设计 (11)拨号模块程序设计 (14)语音模块程序设计 (14)按键模块程序设计 (14)显示模块程序设计 (16)5 结束语 (17)参考文献 (18)致谢 (19)1 绪论随着社会经济的快速发展以及人们生活水平的日益提高，在家庭中液化石油气、管道煤气、天然气进入了大多数家庭，各种家用电器也得到了广泛的使用，人们在享受这些现化设施所带来便利的同时，却也增加了火灾隐患和有害气体中毒等的危险。
与此同时，经济的飞速发展伴随着城市流动人口的急剧增加，给城市的社会治安增加了新的难题，盗窃、入室抢劫等刑事案件也呈现出不断增长的趋势，人们越来越渴望有一个安全舒适的生活空间。
现在一般居民住宅的主要防盗措施仅限于传统的防盗窗、防盗网等机械式家居防卫设备，其虽具有一定的防盗作用，但在实际使用中不仅影响市容的美观，更带来了很多安全隐患。
因此人们迫切需要一种智能型的多功能家庭防火防盗报警系统，使其能可靠进行日常安全防范工作，及时发现各种警情并做出相应处理，以便将警情消灭在萌芽状态，保障居民生命和财产的安全。
但是因经济、技术等原因，目前防火防盗报警系统设计不尽合理的情况比较普遍，在信号检测、信号处理上还存在一定问题，致使一些系统经常出现误报或者漏报，以及报警系统不动作。
人们希望住宅不仅更便利、舒适而且更安全，家庭防火防盗问题就成为人们极为关心的问题。
(完整版)基于单片机的汽车防盗报警系统毕业设计论文
摘要随着科学技术的进步，为对付不断升级的盗车的段，人们研制开发了不同方式结构的防盗器。
本设计以单片机AT89S52作为控制核心，从单片机最小系统设计、防人接近热释电检测电路的设计、玻璃防震、车身防击的振动检测电路的设计、防车门开启检测电路的设计、防接近驾驶座电路、汽车点火闭锁电路的设计、无线遥控电路及无线报警电路的设计等几个方面出发，详细研究和设计了汽车防盗报警器的各个部分内容，设计了单片机及其外围电路，并结合一套经典的程序算法。
给出了一套合理的汽车防盗报警器软硬件解决方案。
关键词单片机热释电多普勒效应振动无线报警遥控AbstractWith the scientific and technological progress, to combat the escalating car theft in the section, people developed different ways to structure the anti-theft device.The design MCU AT89S52 as thcontrol, from the microcomputer system design, anti-people close to the pyroelectric detection circuit design, glass vibration, the vibration of the body against attack detection circuit design, anti-detection circuit to open the door, anti-nearly driving Block circuit, car ignition locking circuit design, wireless remote control circuit and the design of wireless alarm circuit aspects of starting a detailed study and design of the vehicle anti-theft alarm in all parts of the design of the microcontroller and its peripheral circuits, combined with a set of the classic program algorithm. Given a reasonable car burglar alarm Wireless Alarm Remote control第一章绪论随着我国改革开放以来，人们生活水平不断提高，汽车越来越成为人们生活中不可缺少的一部分，从世界上第一辆T型福特车被盗开始，偷车已成为现今社会里最常见的犯罪行为之一，这已成为一个严重的社会问题。
基于STM32系列单片机的多传感器汽车防盗报警系统设计
基于STM32系列单片机的多传感器汽车防盗报警系统设计摘要：本系统采用STM32系列单片机作为控制器，利用GSM模块、GPS模块、加速度传感器、热释电红外线传感器等实现与车主的通信、判断车体是否被转移破坏、是否有人体入侵车辆，一旦有警情发生，便可在短时间内发送短消息到车主手机，实现无声报警。
车主可以通过收发短消息，向系统控制器发送指令，通过继电器操作控制，实现汽车自锁以及声光报警。
关键字；汽车报警；GSM；GPS；加速度传感器；热释电红外线传感器1引言传统汽车防盗系统存在作用距离短、可靠性低等缺点。
抽样调查显示在失窃的汽车中，一半以上都是装有汽车防盗系统的。
这说明现有的汽车防盗报警装置并不可靠，同时还存在着噪声污染、功耗高、误报率高等诸多缺陷。
因此，设计新一代的更为可靠的汽车防盗报警系统是本次设计的最终目标。
2系统结构及设计方案本文设计的汽车防盗报警系统主要是以下部分组成：控制部分、检测部分（传感器部分）、执行部分。
控制部分主要是对GSM通讯以及检测部分电路进行操作和控制。
检测部分用来测试车辆是否被入侵，检测汽车的状态信息。
执行部分是用来收到控制部分的指令后做出系列保护汽车的行为。
除此之外，该系统还引用了GSM通讯模块、GPS模块，用来实现实时数据与车主之间的传输、采集车辆实时位置信息。
3硬件设计3.1控制器设计系统使用了ARM公司的STM32F103C8单片机，该系列单片机对512K Flash 存储器进行了集成，使工作过程中节点和程序收集到的数据得以保存。
工作频率为72MHZ，包含了三个通用16位定时器，一个PWM定时器，一个USB接口、一个CAN、两个SPI、三个USART。
利用5个通用串行接口，可以开展指令和数据通讯；利用两个12位的A/DC，实现声传感器收集信号的模数转换，然后传送到单片机I/O端。
该单片机支持低功耗工作模式，芯片供电电压为3.3V，应用温度范围为-40~+150℃。
GSM模块和GPS模块与STM32F103C8之间分别用串口进行通信。
基于单片机的防盗报警系统的设计
基于单片机的防盗报警系统的设计教学单位宝鸡文理学院学生学号编号本科毕业设计题目：基于单片机的防盗报警系统的设计与实现学生姓名：专业名称：指导教师：2011年5月20日目录一、设计正文 (1)二、附录 (28)1. 设计任务书 (28)2. 设计中期检查报告 (30)3. 指导教师指导记录表 (31)4. 设计结题报告 (32)5. 成绩评定及答辩评议 (34)6. 设计答辩过程记录 (36)基于单片机的防盗报警系统的设计与实现摘要：随着时代的不断进步，人们对环境的安全性提出更高的要求，很多小区都安装了智能报警系统，大大提高了小区的安全程度，有效的保证居民的人身财产安全。
目前国内使用的各类防盗、保安报警器基本都是以超声波、主动式红外发射/接收以及微波等技术为基础。
本文采用单片机为核心的多功能报警器，并以此为核心设计了报警器的硬件系统和软件系统，实现了系统的智能化控制，红外接收首先将接收到的红外光转换为电信号，并进行放大和解调出用于无线发射电路调制信号。
当无人遮挡红外光时，锁相环输出低电平，报警处于监控状态；一旦有人闯入便遮挡住了红外光，则锁相环失锁，输出高电平，驱动继电器接通无线发射电路，监控室便可接收到无线报警信号，单片机检测到报警信号经预设的处理程序。
程序确认后发出报警声音，还可以根据需要设置拍摄、自动拨报警电话等个性化服务。
关键词：8051单片机；红外线传感器；报警器Based on SCM anti-theft newspaper P system design andimplementationAbstract:as the era of progress, people to the environment safety put forward higher requirement, many village installed intelligent alarm system, greatly improving the community safety degree, effective guarantee residents. Person property safety At present domestic use of all kinds of security, security alarm basic are based on ultrasonic, active infrared emission/receiving and microwave technology as the foundation. This paper adopts singlechip is muti_function alarm, and thus the core design the alarm of hardware and software system, realized the system of intelligent control, infrared receiving first will receive signals, and convert infrared light amplification reconciliation v modulated signal for wireless transmitting circuit. When no one block infrared, and phase lock loop output low level, alarm in monitoring state; Once a break-in and covering the infrared phase lock loop, then lost locks, output high-level, drive relay through wireless transmitting circuit, monitoring room will receive to wireless alarm signal, microcontroller detected by default alarm signal processing program. Program confirmed after warning voice, but also can be setup according to need filming, automatic dial the alarm telephone calls and such personalized service.Keywords: t he 8051 single-chip microcomputer; Infrared sensors; ala目录1．绪论 (1)1.1课题背景 (1)1.2防盗报警系统的动向 (2)1.3本论文的工作及论文结构 (2)2．单片微机小区防盗报警系统设计与实现的接收基础 (3)2.1小区家庭防盗概述 (3)2.2单片机的简单介绍 (4)2.3单片机的串口通信 (7)3．系统的硬件实现 (10)3.1硬件实现的总体思想 (10)3.2硬件各个模块的具体实现 (11)3.3按键电路 (11)3.4数码管显示电路 (12)3.4.1数码管的工作原理 (13)3.4.2本文采用的数码管电路 (14)3.5数模转换及滤波输出电路 (16)4．防盗报警系统的软件实现 .................................................... 错误!未定义书签。
基于单片机的智能防盗报警器设计毕业论文
本科毕业设计（论文）基于单片机的智能防盗报警器的实现学院名称：电气信息工程学院专业：通信工程班级：11 通信学号：11313110姓名：胡海洋指导教师姓名：诸一琦指导教师职称：讲师二〇一五年六月基于单片机的智能防盗报警器摘要：基于单片机控制的红外报警器以STC15F104E单片机和AT89S51单片机为核心，实现的原理是热释电红外传感器如果感应到入侵者的红外热辐射，就将其转换成电压信号，经电路放大、然后输出。
检测器是利用红外人体检测探头检测预先设定好的范围内的情况，一旦有危险便向单片机发出信号，再经单片机处理，然后数码管显示出信号发出的具体范围并同时控制蜂鸣器发出警告声音。
用红外线收发管进行检测，安装隐蔽，不易被发现；探测信号采用脉冲信号，节能且抗干扰。
系统可以探测到一定范围内的人的闯入, 可以应用在安防范围比较确定的情况下。
采用这种方法设计的防盗报警器具有误报率较低、安装和配置容易、成本低、能量消耗少、使用方便、成本廉价和探测效果好的优点，有着广阔的市场前景。
关键词：STC15F104E;AT89S51；红外传感器；数据采集；无线通信Based on single chip microcomputerintelligent burglar alarmAbstract: Based on the infrared alarm controlled by single chip microcomputer A T89S51 microcontroller and STC15F104E as the core, realize the principle of the pyroelectric infrared sensor of infrared radiation which can sense the Infrared radiation of intruder and convert it into a super low frequency signal, amplified by the circuit and output. Detector is using infrared detection probe for detecting a prespecified range. Once having the risk, it will send a signal to the microcontroller, and be processed by the computer ,then digital tube shows the signal issued by the specific scope and at the same time control buzzer warning sound. The detection of the infrared transmitting and receiving tube is concealed and difficult to be found; the detection signal adopts pulse signal, energy saving and anti jamming. The system can detect the intrusion of people within a certain range, and can be used in the case of the security scope of the comparison. T he alarm system which use this method to design has advantages such as lower false alarm rate, easy installation and configuration, low cost, less energy consumption, convenient use, low cost detection and good effect, and has broad market prospects.Keywords:STC15F104E; AT89S51; infrared sensor; data acquisition; Wireless communication目录第1章. 绪论 (1)设计的主要背景和意义 (1)设计内容 (1)1.3章节安排 (2)第2章课题分析与方案论证 (3) (3) (3) (3)2.2 总体设计方案 (3)2.3 红外检测模块方案选择 (4)2.3.1 方案设计比较 (5)2.4 复位模块方案选择 (6)2.4.1 方案比较 (7)2.5 无线通信模块方案选择 (7)2.5.1 方案比较 (8)2.6 LCD液晶显示模块方案选择 (8)2.6.1 方案比较 (9)2.7 本章小结 (10)第3章硬件电路的设计 (11)3.1防盗报警器的硬件组成 (11)3.2防盗报警器的硬件设计 (11)3电源设计 (11)3红外检测模块电路设计 (12)3.2.3 报警模块电路设计 (13)3.2.4 复位电路设计 (14)3.2.5 晶振电路设计 (15) (16)3.2.7 LCD显示电路设计 (17)3.3本章小结 (18)第4章软件的设计 (19)4.1红外采集模块 (20)4.1.1总程序设计 (20)4.2采集模块设计流程 (20)采集模块主程序流程 (21)红外接收模块设计流程 (21) (22)4.4 Keil 软件运行程序图 (23)系统分析与调试设计流程 (24)本章小结 (25)第5章测试结果与分析 (26)5.1 硬件部分 (28)5.1.1 仪器测试 (28)5.1.2 测试方法 (28)5.1.3 结果分析 (28)5.2 软件部分 (29)5.2.1 仪器测试 (29)5.2.2 测试方法 (29)5.2.3 结果分析 (30)系统结果与分析 (30)本章小结 (30)第6章总结 (30)参考文献 (31)致谢 (32)附录1 发射模块原理图 (33)附录2 接受模块原理图 (34)附录2 源程序 (35)第1章.绪论1.1 设计的主要背景和意义随着科学技术不断进步和社会经济的不断发展，人们生活水平得到了很大的提高，对私有财产的保护意识也在不断的增强，因而对防盗措施也有了一定的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应用与实践
ｗｗ钾－母番ｅＨｍ■ｇ．伽褂
２００９
３
单片机在防盗报警系统中的应用
付宏海
渤海船舶职业学院，辽宁葫芦岛，１：２５０００
【摘要】单片微型计算机控制技术是计算机应用领域中一个重要的组成部分。本文介绍
ＭＣＳ－５１单片机在防盗报警系统中的应用，重点介绍了该系统的硬件设计，软件设计，突出了
该系统的设计特点。
【关键词】单片机控制技术防盗报警系统硬件设计软件设计
单片微型计算机简称单片机。它是在一块芯片上
集成的一台微型计算机。单片机是微型计算机发展中
的一个分支，以其独特的结构和优点，深受广大用户
欢迎和重视，发展极为迅速，应用极为广泛。它的应
用已渗透到国民经济和人民生活的各个领域，并发挥
出很大的效益。
ＭＣＳ一５１系列单片机以其独特优越的性能，广泛地
应用于智能仪器仪表、工业实时控制、数据采集和处
理等各种领域，组成各种各样的应用系统。
防盗报警系统能对监测点（如宾馆、仓库、居民
楼等场所）进行自动检测，一旦出现盗情，能立即报
警，并指示被盗地点。要求该防盗系统具有结构简
单，可靠性高，成本低等优点。若更换其它的传感
器，该系统还可用于火灾报警、煤气泄漏报警等。
一、总体设计方案
由于该系统主要用于多点集中检测报警，故应能
对监测点进行巡回检测。为防止误报警，当检测到某
点有盗情时，该系统应延时３Ｓ后再检测一次，若确有
一６２一
盗情方可报警，并用显示电路显示出被盗点。系统主
机采用８０３１单片机，用单片微机构成防盗报警系统。
该系统的传感器可选用接触式、断开式等开关量传感
器。系统终端部分选用音响报警电路和数码显示电路。
二、硬件设计
图１单片微机防盗报警系统硬件结构图
万方数据
２００９
３
硬件电路如图１所示。主机选用８０３１单片机，扩充
一片２７１６作为存储器，地址锁存器选用７４ＬＳ３７３，译码
器选用７４Ｌ。－，Ａ．８，报警电路可由一片ＫＤ９５６１及放大器、扬声器构成，数码显示电路选用ＢＳ２１２共阴极数码管，多点检测信号选用８２４３并行们口输入，高电平表示有警。下面简单介绍一下８２４３并行１１０口的结构与功能。８２４３为２４脚双列直插式芯片，其引脚如图２所示，引脚功能如下：Ｐ敖ＵＶＩ２４２２３３２２阳２Ｉ墨２０ａ１９７１８０１１ｇ１８１０１５ｌｌｔ４１２Ｊ３ｖｃｃＰ５．１Ｐ５．２Ｐ弓。３Ｐ６．Ｉ，Ｐ６．１Ｐ６．２Ｐ６．３Ｐ７．３Ｐ７．２Ｐ７．１ｐｔ．臼图２８２４３３ｌ脚图ＰＲＯＧ：地址／数据传送选通信号线，ＰＲＯＣ上的负跳变表示在Ｐ２．３．Ｐ２．０上的地址和控制信号有效，而正跳变则表示Ｐ２．３～Ｐ２．０上的数据有效。Ｐ２．３一Ｐ２．０：数据／地址和控制信号输人线，它是与单片机相连的４位总线，在这４根线上分时传送单片机的指令操作码、口地址和数据。Ｐ７．３。Ｐ４．Ｏ：四个４位双ＦＯ口线，在读期间可由程序设置为输入口，在读后为高阻状态，在写期间以低阻锁存输入。Ｐ２．３．１０２．０上的数据可以被直接写人口，也可与口上的现行数据进行逻辑“与”“或”操作，结果仍在口上。ＣＳ：片选信号线，低电平有效。Ｖｅｅ，ＧＮＤ：电源，接地端。８２４３所包含的四个４位口，分别编址为应用与实践期ｎ＾ｎⅣ．铂Ｄｅｕｍａｇ．０ｔ蚪ｎＰ４、Ｐ５、Ｐ６、Ｐ７，８２４３与ＭＣＳ一５１单片机的所有通信都是通过Ｐ２．３。Ｐ２．０进行的，多片８２４３可以同时加到４位总线Ｐ２．３，Ｐ２．０上，但必须用ＭＣＳ一５ｌ单片机的ＵＱ口线提
供片选信号。
当８２４３开始工作时，必须先使ＰＲＯＧ下跳为低电
平，然后用ＣＬＲ指令使ＰＲＯＧ下跳为低电平，使８２４３指
令有效。再通过ＳＥＴＢ指令使ＰＲＯＧ上升为高电平，向
Ｉ／ｏ口传送数据。由于８２４３每片有４个口，每个口有４个
点，故每片８２４３可监测１６个房间，图中用了２片８２４３，
若需要，还可以增力９８２４３的数量。
三、软件设计
根据总体设计方案，防盗报警系统的流程图如图
３所示。整个程序分为主程序、读数子程序、核对子程
序、查找报警点子程序、显示及报警子程序等五个功
能模块，下面分别介绍。
图３防盗报警系统程序流程图
１、主程序
主程序主要用来进行初始化，设置８２４３的口地址
和控制字，并对检测结果进行核对和控制，其流程图
如图４所示。
一６３—
万方数据
应用与实践
Ｈ心■ｗ．ｓｅｅｕｍｓｇ．ｃ确
２００９３
图４主程序流程图
２、读数子程序
读数子程序主要用来读二片８２４３输出Ｅｌ的信息，
并检查是否有报警信号，其流程图如图５所示。
图５读数子程序
３、核对子程序
核对子程序主要用来核对警报的真实性，以防误
报警，故在该子程序中先延时３ｓ，然后再次渎人相同
口的信号，比较后作出是否报警的判断。其程序流程如图６所示。一６４一图６核对子程序流程图４、查找报警点子程序查找报警点子程序主要完成：①判断当前读的是８２４３四个Ｅｌ的哪一个口；②判断这个口所在的片；③判断这个口有哪几个点不为０。定义为ＰＸ．４，ＰＸ．０（Ｘ＝４—７）。其流程图如图７所示。图７查找报警点子程序流程图５、显示及报警子程序显示及报警子程序主要对所查找到的报警点进行报警和显示，其流程图如图８所示。【参考文献】【１】张新颖．单片机原理与接口技术．黑龙江科技出版社
【２】张靖文．检测技术与系统设计．中国电力出版社
【３】李刚民．单片机原理及实用技术．高等教育出版社
转自《科技信息》２００８年９３４期
万方数据
