燃气锅炉房课程设计一、教学目标本课程的教学目标是使学生掌握燃气锅炉房的基本原理、结构、运行方式和安全操作规程。
通过本课程的学习，学生应能解释燃气锅炉的工作原理，描述锅炉的主要组成部分，分析锅炉的运行特性，掌握锅炉的安全操作和维护方法。
此外，学生还应了解燃气锅炉在现代供热系统中的应用和环保意义，培养对燃气锅炉技术的兴趣和责任感。
具体来说，知识目标包括：•描述燃气锅炉的基本工作原理及其在供热系统中的作用。
•识别并解释锅炉的主要组成部分，如燃烧器、炉膛、受热面等。
•阐述燃气锅炉的运行特性，如热效率、负荷调节能力等。
•描述锅炉启动、停机和日常维护的基本步骤。
•讨论燃气锅炉的环境影响和节能减排措施。
技能目标涉及：•学生能够运用燃气锅炉的基本原理解决实际问题。
•学生能够正确操作锅炉，进行简单的故障排除。
•学生能够进行锅炉房的日常维护和管理。
情感态度价值观目标：•学生培养对燃气锅炉技术及其环保功能的兴趣。
•学生理解安全操作的重要性，形成良好的职业操守。
•学生认识到燃气锅炉在可持续发展中的作用，增强社会责任感。
二、教学内容本课程的教学内容将围绕燃气锅炉的基本原理、结构、运行方式和安全操作规程展开。
具体内容包括：•燃气锅炉的工作原理及其在供热系统中的应用。
•锅炉的主要组成部分，包括燃烧器、炉膛、受热面等，以及它们的功能和作用。
•锅炉的运行特性，如热效率、负荷调节能力、自动控制系统的运作等。
•锅炉的启动、停机程序和日常维护保养方法。
•燃气锅炉的环境影响评估，以及节能减排技术和措施。
•锅炉房的安全操作规程和应急预案。
三、教学方法为了提高教学效果，将采用多种教学方法相结合的方式进行授课，包括：•讲授法：用于阐述燃气锅炉的基本原理、结构和运行特性等基础知识点。
•讨论法：通过小组讨论，让学生探讨燃气锅炉的安全操作和环保意义。
•案例分析法：分析具体的锅炉运行案例，让学生学以致用，提高解决问题的能力。
•实验法：安排实地参观燃气锅炉房，进行现场操作演示，加深学生对知识的理解。
锅炉房课程设计

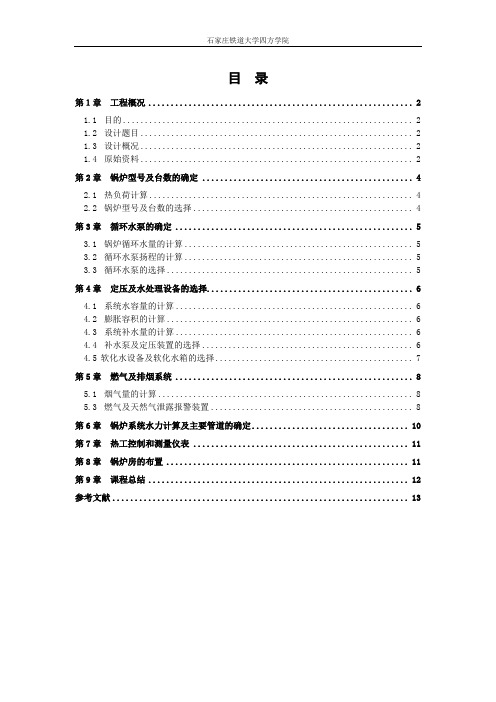

石家庄铁道大学四方学院目录第１章工程概况 (2)1.1目的 (2)1.2设计题目 (2)1.3设计概况 (2)1.4原始资料 (2)第2章锅炉型号及台数的确定 (4)2.1热负荷计算 (4)2.2锅炉型号及台数的选择 (4)第3章循环水泵的确定 (5)3.1锅炉循环水量的计算 (5)3.2循环水泵扬程的计算 (5)3.3循环水泵的选择 (5)第4章定压及水处理设备的选择 (6)4.1系统水容量的计算 (6)4.2膨胀容积的计算 (6)4.3系统补水量的计算 (6)4.4补水泵及定压装置的选择 (6)4.5软化水设备及软化水箱的选择 (7)第5章燃气及排烟系统 (8)5.1烟气量的计算 (8)5.3燃气及天然气泄露报警装置 (8)第6章锅炉系统水力计算及主要管道的确定 (10)第7章热工控制和测量仪表 (11)第8章锅炉房的布置 (11)第9章课程总结 (12)参考文献 (13)第１章工程概况1.1 目的《锅炉及锅炉房设备》课程设计是本课程的主要教学环节之一。
