隧道监控量测(必测内容)
隧道监控量测技术规程样本
一、监控量测基本规定1.监控量测管理必要科学合理, 设计单位应进行监控量测设计, 施工单位应编制监控量测实行细则, 施工中应按细则实施, 工程竣工后应将监控量测资料整顿归档并纳人竣工文献中。
2.监控量测设计应涉及如下内容:（1）拟定监控量测项目;（2）拟定测点布置原则、监控量测断面及监控量测频率;（3）拟定监控量测控制基准。
3.施工单位应拥有专业监控量测人员和设备, 掌握成熟、可靠测试数据解决与分析技术。
4、施工单位应成立现场监控量测小组, 建立相应质量保证体系, 负责及时将监控量测信息反馈于施工和设计。
监控量测人员规定相对稳定, 以保证监控量测工作持续性。
5.现场监控量测工作应涉及如下重要内容:（1）现场状况初始调查;（2）编制实行细则;（3）布设测点并获得初始监测值;（4）现场监控量测及分析;（5）提交监控量测成果。
6.监控量测实行细则应报监理、业主, 经批准后实行, 并作为现场作业、检查验收根据。
监控量测变更必要经项目技术负责人审核, 报监理工程师批准。
7、监控量测系统应可靠、稳定、耐久, 在服务期内运转正常。
仪器设备应按规定进行检查、校对和率定, 并出具有关证明。
8、测点应牢固可靠、易于辨认, 并注意保护, 严防损坏。
9、施工现场必要建立严格监控量测数据复核、审查制度, 保证数据精确性。
监控量测数据应运用计算机系统进行管理, 由专人负责。
如有监控量测数据缺失或异常, 应及时采用补救办法, 并详细做出记录。
10、依照监控量测精度规定, 应减小系统误差, 控制偶尔误差, 避免人为错误。
应经常采用有关办法对误差进行检查分析。
11、施工与监控量测应密切配合, 监控量测元件埋设与监控量测应列人工程施工进度控制筹划中, 监控量测工作应尽量减少对施工工序影响。
二、监控量测技术规定1.监控量测应达到下列目:（1）保证施工安全及构造长期稳定性;（2）验证支护构造效果, 确认支护参数和施工办法精确性或为调节支护参数和施工办法提供根据;（3）拟定二次衬砌施做时间;（4）监控工程对周边环境影响;（5）积累量测数据, 为信息化设计与施工提供根据。
隧道监控量测方案完整版
隧道监控量测方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】四川省雅安至康定高速公路工程项目C17合同段隧道监控量测实施方案中铁隧道股份有限公司雅康高速公路C17合同段项目经理部二0一四年九月十五日目录一、编制依据1、《工程测量规范》（GB 50026-2007）2、《公路工程技术标准》JTG B01-20032、《公路隧道施工技术规范》（JTG F60-2009）4、隧道监控施工技术规范3、招投标文件、设计图纸等有关资料。
二、编制目的现场监控量测是斜井施工管理的重要组成部分，它不仅能指导施工，预报险情，确保安全，而且通过现场监测获得围岩动态的信息（数据），为修正和确定初期支护参数及混凝土衬砌支护时间提供信息依据，为完善斜井工程设计与指导施工提供可靠的足够的数据。
三、工程概况雅安至康定高速公路项目路基土建工程施工C17标段位于四川省西部二郎麓、甘孜藏族自治州东南部，界于邛崃山脉与大雪山脉之间，大渡河由北向南纵贯全境。
川藏公路穿越东北部，是进藏出川的咽喉要道，素有之称。
本合同段横跨泸定县烹坝乡喇嘛寺村与黄草坪村、康定县姑咱镇大杠村与上瓦斯村，涉及2县2乡镇4村，起讫桩号为K108+450～K118+370，线路全长9.92km。
本标段工程主要包括路基工程：1段长283.5米；桥梁工程：3座总长522.5米；隧道工程：3座隧道，其中大坪隧道长3021米，最大埋深863m；大杠山隧道长4799米，最大埋深669米，龙进隧道长1287.5米，最大埋深328m；涵洞工程：钢筋混凝土盖板涵，33m+12.52m两处。
四、监控量测管理1、成立隧道现场监控量测小组，受项目总工领导并配齐必须的检测仪器、设备、用品，明确工作职责和标准，承担量测任务。
2、量测组负责测点埋设、日常量测、数据处理和仪器设备的保养维修工作，并及时将量测信息反馈于施工和设计。
监控量测

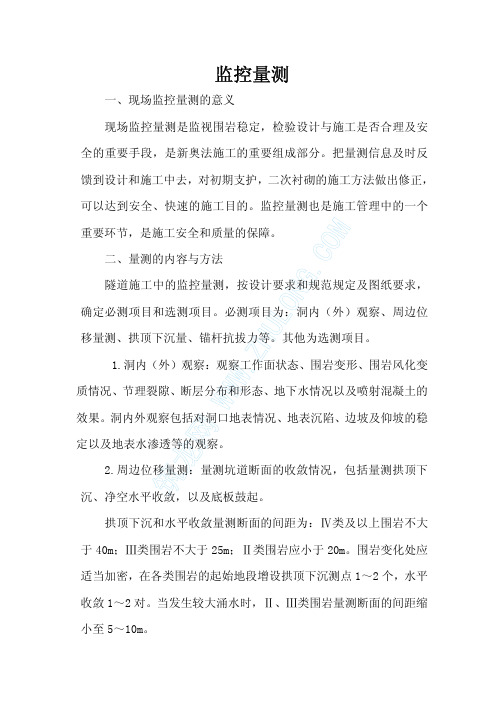

筑龙网 WW W.ZH UL ON G.CO M监控量测一、现场监控量测的意义现场监控量测是监视围岩稳定，检验设计与施工是否合理及安全的重要手段，是新奥法施工的重要组成部分。
把量测信息及时反馈到设计和施工中去，对初期支护，二次衬砌的施工方法做出修正，可以达到安全、快速的施工目的。
监控量测也是施工管理中的一个重要环节，是施工安全和质量的保障。
二、量测的内容与方法隧道施工中的监控量测，按设计要求和规范规定及图纸要求，确定必测项目和选测项目。
必测项目为：洞内（外）观察、周边位移量测、拱顶下沉量、锚杆抗拔力等。
其他为选测项目。
1.洞内（外）观察：观察工作面状态、围岩变形、围岩风化变质情况、节理裂隙、断层分布和形态、地下水情况以及喷射混凝土的效果。
洞内外观察包括对洞口地表情况、地表沉陷、边坡及仰坡的稳定以及地表水渗透等的观察。
2.周边位移量测：量测坑道断面的收敛情况，包括量测拱顶下沉、净空水平收敛，以及底板鼓起。
拱顶下沉和水平收敛量测断面的间距为：Ⅳ类及以上围岩不大于40m；Ⅲ类围岩不大于25m；Ⅱ类围岩应小于20m。
围岩变化处应适当加密，在各类围岩的起始地段增设拱顶下沉测点1～2个，水平收敛1～2对。
当发生较大涌水时，Ⅱ、Ⅲ类围岩量测断面的间距缩小至5～10m。
筑龙网WW W.ZH UL ON G.CO M各测点在避免爆破作业破坏测点的前提下，尽可能靠近工作面埋设，一般为0.5～2m，并在下一次爆破循环前获得初始读数。
初读数在开挖后12h 内读取，最迟不得超过24h，而且在下一循环开挖前，必须完成初期变形值的读数。
净空水平收敛测线的布置根据施工方法、地质条件、量测断面所在位置、隧道埋置深度等条件确定。
在地质条件良好，采用全断面开挖方式时，设一条水平测线；当采用台阶开挖方式时，在拱腰和边墙部位各设一条水平测线。
拱顶下沉量测与净空水平收敛量测在同一量测断面内进行，采用水准仪测定下沉量。
当地质条件复杂，下沉量大或偏压明显时，除量测拱顶下沉外，增加量测拱腰下沉及基底隆起量。
公路隧道施工监测技术规范_公路隧道监控量测施工技术规范(9页)
公路隧道施工监测技术规范_公路隧道监控量测施工技术规范（9页）1.1一般规定1.1.1采用复合式衬砌的隧道，必须将现场监控量测项目列入施工组织设计，并在施工中认真实施。
1.1.2量测计划应根据隧道的围岩条件、支护类型和参数、施工方法以及所确定的量测目的进行编制。
同时应考虑量测费用的经济性，并注意与施工的进程相适应。
1.1.3监控量测应达到以下目的：掌握围岩和支护的动态信息并及时反馈，指导施工作业;通过对围岩和支护的变位、应力量测，修改支护系统设计。
1.1.4采用复合式衬砌的隧道，施工、设计单位必须紧密配合，共同研究，分析各项量测信息，确认或修正设计参数。
1.2量测内容与方法1.2.1复合式衬砌的隧道应按表1.2.1选择量测项目。
表1.2.1中的14项为必测项目；511项为选测项目，应根据围岩条件、地表沉降要求等确定。
号项H名称方法及工具布世量测间隔时间15d16d一个月13个月大于3个月地质和支护状况观察构结岩性、面产状及支护裂缝观察或描罗述，地质盘等开挖后及支初期护后进行进破爆次每后行2边周位移各种类型收敛计每1050m一个断面，每断对3面2测点21天/次次1/2天12/次周次13月/3拱顶下沉水平仪、水准尺、钢尺杆第10个一50m断面12天/次1次/2天12周/次13次月/隧道现场监控量测项目及量测方法表1.2.1测或.4锚杆锚或内索及力抗拔力各类电测锚杆、锚杆测力计及拉拔器每10m一个断面，每个断面至根少做三锚杆5地表下沉水平仪、水准尺50m每5一个断面,面断每个至少7个测点，每隧道至少2个断而。
中线每520m一个测点2B开挖面距量测断面前后V天。
12次/时，开挖面距量测断面前后V5B时，1次/2天。
开挖面距量测断面前后＞5B时，1次/周。
6围岩洞内钻孔每5次121次/22次次体内中安设单100m一个/天天1周/31位移点、多点断而，每断/月（洞杆式或钢112面内）丝式位移个测点。
设点计.7围岩体内位移（地表设点）地而钻孔中安设各每代表性地段一个断而，每断个35面钻孔同地表下沉要求8岩围压力及两层支护间压力各种类型压力盒性代表每个段一地断而，每断面宜为个2022测点12次/天1次/2天12次/周13次/月9支钢撑内力及外力计或其他测力计棉钢10每一拱支撑对测力计12次/天1次/2夭12次/周13次/月支护、各类混凝性每代表次2/2次12次31衬砌土内应变个段一地1/天天1周/次月/内应计、应力每断断而、力、表计、测缝11而宜为面应计及表面测点力及应力解除裂测法.量缝围岩各种波仪在有代表————性弹及配套探性地段设测波试头置注：B为隧道开挖宽度1.2.2爆破开挖后应立即进行工程地质与水文地质状况观察和记录，并进行地质描述。
隧道监控量测方案
四川省雅安至康定高速公路工程项目C17合同段隧道监控量测实施方案中铁隧道股份有限公司雅康高速公路C17合同段项目经理部二0一四年九月十五日目录一、编制依据 .....................................................................................................................三、工程概况 .....................................................................................................................四、监控量测管理 .............................................................................................................五、监控量测技术要求 ................................................................................................... 1．量测数据必须准确可靠。
............................................................................................... 2．数据处理和预测预报要快速准确。
............................................................................... 3．监控必须及时有效、落到实处。
...................................................................................六、量测项目及内容 .........................................................................................................七、工作内容、方法和仪器 .............................................................................................⒈洞内外观察.........................................................................................................................2. 拱顶下沉量测...................................................................................................................3.地表沉降.............................................................................................................................4、周边位移...........................................................................................................................八、洞内监控量测断面间距 .............................................................................................九、量测频率与结束标准 .................................................................................................十、监测数据的统计分析与信息反馈 ............................................................................. 十一、初期支护监测结果异常的处理 .............................................................................一、编制依据1、《工程测量规范》（GB 50026-2007）2、《公路工程技术标准》JTG B01-20032、《公路隧道施工技术规范》（JTG F60-2009）4、隧道监控施工技术规范3、招投标文件、设计图纸等有关资料。
隧道控制测量和监控量测
一、洞内外控制测量
2、隧道洞外控制测量
按《工程测量规范》要求，隧道施工独立控制网旳边长投影变形值 要不大于2.5cm/km。从上表能够看出该隧道控制网达不到精度要求，为 了减小投影需建立独立网。
该隧道独立网采用既变化投影面又变化投影带旳措施。该独立网是 在北京54椭球下，以勘测网中隧道进口GPS9201点作为约束点起算，以 GPS9201-GPS9209方向作为约束方向，中央子午线 ，投影面高程H=332.10m。
一、洞内外控制测量
一、洞内外控制测量
2、隧道洞外控制测量
以某一长大隧道为例，该隧道东西走向，长约8km，中间设一斜井。该 区布设了勘测网（北京54参照椭球，0米投影面，中央子午线经度为 1 1 8 ° 1 5 ′ ） ， 在测区共加密12个点GPS9201-GPS9212.
一、洞内外控制测量
2、隧道洞外控制测量
二、隧道监控量测
5、监测资料整顿及数据分析
回归分析是量测数据数学处理旳主要措施，经过对量测数据回归分 析预测最终位移值和各阶段旳位移速率。详细措施如下： 1 将量测统计及时输入计算机系统，根据统计绘制纵横断面地表下 沉曲线和洞内各测点旳位移u-时间t 旳关系曲线。 2 若位移-时间关系曲线出现反常，表白围岩和支护已呈不稳定状态， 加强监控量测频率，必要时将暂停开挖并进行加强支护处理。 3 当位移-时间关系曲线趋于平缓时，进行数据处理或回归分析，从 而推算最终位移值和掌握位移变化规律。 4 各测试项目旳位移速率明显收敛，围岩基本稳定后，进行二次衬 砌旳施作。
从上表能够看出，地面全站仪旳测量数据与独立网 GPS 坐标反算旳 数据吻合程度很好，能够验证独立网测量成果旳精度和可靠性，用该独 立网能够到达该隧道贯穿误差精度旳要求，所以该平面独立网能够作为 该隧道施工测量控制旳基准。
隧道施工监测
高速公路隧道施工监控量测与超前地质预报技术方案按照《公路隧道施工技术规范》（JTG F60-2009）、《公路隧道施工技术细则》（JTG/T F60-2009）的要求，根据隧道所处位置地质情况，对于复合式衬砌和喷锚衬砌隧道为保证施工阶段的安全，在隧道施工全过程必须进行监控量测与超前地质预报工作。
一、隧道施工监控量测（一）隧道施工监控量测内容.根据《公路隧道施工技术规范》（JTG F60-2009）、《公路隧道施工技术细则》（JTG/T F60-2009）的规定隧道施工监控量测内容包括必测项目（表一）和选测项目（表二）两大类。
1、隧道施工监控量测必测项目见表一。
2、隧道施工监控量测选测项目见表二。
~。
（二）隧道施工监控量测1、地质和支护状况观察隧（1）目的：对开挖后没有支护的围岩稳定性进行评估，初步确定围岩级别；开挖后支护的情况评估。
（2）具体方法：用地质罗盘、地质锤、放大镜等仪器工具及时绘制开挖工作（掌子）面地质素描图，填写开挖工作（掌子）面地质状态记录表和施工阶段围岩级别判定卡；对已初支地段主要观察围岩、喷射混凝土、锚杆和钢拱架等的工作状态，隧道内的地质和支护情况描述的主要内容见表三。
（3）观察（持续）时间：绘制开挖工作（掌子）面地质素描图，填写开挖工作（掌子）面地质状态记录表和施工阶段围岩级别判应在每次开挖（爆破）后进行；对已初支地段围岩、喷射混凝土、锚杆和钢拱架等的工作状态的观察宜每天进行一次。
"2、隧道洞内初期支护周边收敛位移及拱顶下沉量测（1）目的：对隧道已开挖并进行初支地段进行周边收敛位移及拱顶下沉量测，以了解在隧道施工期间初支周边收敛位移及拱顶下沉情况，掌握隧道初支周边收敛位移及拱顶下沉趋势和可能对隧道施工产生的影响。
（2）具体方法：根据围岩条件沿隧道纵向每5～50米一个断面，每断面设2～3对周边收敛位移量测点及1～3个拱顶下沉量测点，断面测点布置如下图1，然后定期用精密水准仪量测观测点的相对下沉量和绝对下沉量，用隧道净空变化测定计(简称收敛计)量测测点间的位移，计算测点间的相对位移值和绝对位移值，并绘制对时间的变化曲线，即可直观得出反映出隧道的稳定情况。
隧道监控量测及控制标准
隧道监控量测及控制标准一、引言隧道是城市交通建设中重要的基础设施之一，隧道的安全运营对保障交通流畅和人员安全具有重要意义。
随着隧道建设与管理的不断发展，隧道监控量测及控制成为了一个重要的方面。
本标准旨在规范隧道监控量测及控制的相关要求，提高隧道运营管理水平。
二、监控设备和仪器1. 监控摄像设备：应确保隧道内部完全可见，安装位置和角度要科学合理，能够覆盖隧道入口、出口以及所有关键区域。
2. 光照设备：应根据隧道的具体情况选择合适的光照设备，保证隧道内部亮度均匀，避免出现死角。
3. 温湿度传感器：应当设置适量的温湿度传感器，实时监测隧道内部温度和湿度，以确保隧道内的环境舒适和安全。
4. 空气质量传感器：隧道内应设置空气质量传感器，实时监测隧道内的空气质量，包括二氧化碳浓度、一氧化碳浓度、颗粒物浓度等。
5. 其他设备：根据需要，还可以配备其他设备，如声音监测传感器、火灾报警设备等。
三、数据采集和分析1. 数据采集：隧道监控系统应采集各种传感器的数据，包括温湿度数据、空气质量数据、摄像数据等，并进行实时传输到监控中心。
2. 数据存储：隧道监控系统应具备足够的数据存储能力，能够长期保存数据，以备审查和分析。
3. 数据分析：监控中心应进行对采集的数据进行分析，及时发现异常情况，并采取相应的措施进行处理。
四、监控中心1. 监控中心的位置：监控中心应设在隧道附近的安全位置，便于监控工作的展开，并保证监控设备的稳定供电。
2. 监控中心的设备：监控中心应具备合适的计算机设备和软件，能够实时接收和分析监控数据，并进行报警处理。
3. 监控人员：监控中心应有专职人员，能够熟练操作监控设备，并能够快速准确地判断和处理各类异常情况。
4. 紧急应急处理：监控中心应建立紧急应急处理流程和机制，及时响应各类突发事件，保障隧道的安全运营。
五、定期检查和维护1. 定期检查：隧道监控系统应定期进行检查，包括设备和仪器的检查以及数据的完整性和准确性的检查。
隧道监控量测技术交底
中铁十七局集团张呼铁路ZHZQ-2标
技术交底书
到小钢板处。
量测时全站仪直接测量反光靶标就可完成，测点应牢固可靠、标识清楚，并注意保护，严防爆破损坏。
(3)量测点埋设
浅埋隧道地表沉降测点在隧道开挖前布设。
地表沉降测点和隧道内测点布置在同一断面里程，测点布设按照设计和规程要求进行，地表有控制性建（构）筑物时，量测范围适当加宽。
（4）地表下沉量测应在开挖工作面前方，隧道埋深与隧道开挖高度之和处开始量测，直到衬砌结构封闭、下沉基本停止时为止。
(5)量测要求
初期支护施作2h后即埋设测点，初始读数应在开挖后12h内读取，最迟不超过24h，而且在下一循环开挖前，必须完成初期变形值的读取。
4、测点布设
隧道监控量测点实物见图1，量测断面布置图见图2。
图1 监控量测点实物图。
公路隧道施工技术规范监控量测
9 监控量测9.1 一般规定9.1.1采用复合式衬砌的隧道，必须将现场监控量测项目列入施工组织设计，并在施工中认真实施。
9.1.2量测计划应根据隧道的围岩条件、支护类型和参数、施工方法以及所确定的量测目的进行编制。
同时应考虑量测费用的经济性，并注意与施工的进程相适应。
9.1.3 监控量测应达到以下目的：(1)掌握围岩和支护的动态信息并及时反馈，指导施工作业；(2)通过对围岩和支护的变位、应力量测，修改支护系统设计。
9.1.4 采用复合式衬砌的隧道，施工、设计单位必须紧密配合，共同研究，分析各项量测信息，确认或修正设计参数。
9.2 量测内容与方法9.2.1 复合式衬砌的隧道应按表9.2.1选择量测项目。
表9.2.1中的1～4项为必测项目；5～11项为选测项目，应根据围岩条件、地表沉降要求等确定。
隧道现场监控量测项目及量测方法表9.2.1注：Ｂ为隧道开挖宽度9.2.2爆破开挖后应立即进行工程地质与水文地质状况观察和记录，并进行地质描述。
地质变化处和重要地段，应有照片记载，量测记录表见附录E。
初期支护完成后应进行喷层表面的观察和记录，并进行裂缝描述。
9.2.3 隧道开挖后应及时进行围岩、初期支护的周边位移量测、拱顶下沉量测；安设锚杆后，应进行锚杆抗拔力试验。
当围岩差、段面大或地表沉降控制严时宜进行围岩体内位移量测和其它量测。
位于Ⅲ～Ⅰ围岩中且覆盖层厚度小于40m的隧道，应进行地表沉降量测。
9.2.4 量测部位和测点布置，应根据地质条件、量测项目和施工方法等确定。
9.2.5 测点应距开挖面2m的范围内尽快安设，并应保证爆破后24h内或下一次爆破前测读初次读数。
9.2.6 测点的测试频率应根据围岩和支护的位移速度及离开挖面的距离确定。
9.2.7 现场量测手段，应根据量测项目及国内量测仪器的现状来选用。
一般应尽量选择简单可靠、耐久、成本低、稳定性能好，被测量的物理概念明确，有足够大的量程，便于进行分析和反馈的测试仪具。
