2023年矿井水泵联合试运转方案及安全
煤矿联合试运转方案总述
汇报人：2023-11-18CATALOGUE目录•方案目的和背景•联合试运转的总体要求•联合试运转的准备事项•联合试运转的实施过程•联合试运转的风险及应对措施•联合试运转的效果评估及改进建议01方案目的和背景确保煤矿生产线的安全性和可靠性01联合试运转的目的是为了确保煤矿生产线的各个设备在运行时能够稳定、安全地工作，从而降低事故发生的可能性，保障员工和周边社区的安全。
检验煤矿生产线的生产能力02通过联合试运转，可以检验煤矿生产线的生产能力是否达到预期，从而为提高煤矿的产量和经济效益提供依据。
优化煤矿生产线的运营效率03联合试运转过程中，可以发现并解决存在的设备性能问题、操作问题或流程问题，从而提高煤矿生产线的运营效率。
中国煤炭行业的快速发展随着中国经济的快速发展，对煤炭的需求量逐年增加，为了满足日益增长的市场需求，提高煤矿的生产能力、安全性和可靠性成为当务之急。
政府对煤矿安全和生产能力的监管政府对煤矿的安全生产和生产能力有严格的监管要求，联合试运转是监管部门对煤矿进行验收的重要环节，必须按照相关规定和标准进行。
提高煤矿企业竞争力的需要随着国内外市场竞争的加剧，提高煤矿的生产能力、安全性和可靠性成为企业提高竞争力的关键因素。
02联合试运转的总体要求矿井排水系统矿井供电系统采掘工作面矿井运输系统矿井通风系统验证矿井排水系统的有效性验证矿井运输系统的效率验证矿井通风系统的稳定性验证矿井供电系统的可靠性验证采掘工作面的安全性《煤矿安全规程》及相关行业标准联合试运转方案及有关技术规范矿井安全监控系统及有关设备的使用规范试运转遵循的标准和规范03联合试运转的准备事项安全培训针对联合试运转的特殊要求，应组织专业的安全培训，提高参与人员的安全意识和操作技能。
制定安全规程在联合试运转前，应制定详细的安全规程，包括操作规程、应急预案等，确保参与联合试运转的人员都了解并遵守相关规定。
安全设施设置根据联合试运转的需求，应合理设置安全设施，如消防器材、通风设备、应急照明等，确保在紧急情况下能够快速响应。
主排水泵联合试运转安全措施
主排水泵联合试运转安全措施在工业生产过程中，涉及到很多机械设备的使用，而安全问题则显得尤为重要。
主排水泵是在排水系统中任务十分重要的设备，主要用于提升废水，污水以及积水等液体物质。
主排水泵的联合试运转则是指两个及以上主排水泵进行同时工作，实现多级提升的作用。
在进行主排水泵联合试运转中，存在着诸多风险和安全隐患。
因此，在进行联合试运转前，应当采取相应的安全措施，以确保联合试运转的安全稳定进行。
联合试运转的危险性主排水泵联合试运转的过程中，存在着很多的危险性。
主要表现在以下几个方面：1.高速旋转的工作状态容易引起泵体振动、轴承磨损等问题，造成泵的机械故障，进而带来损失风险。
2.主排水泵联合试运转时，由于泵体应力过大，容易引起泵底缝合处接口出现裂缝或者漏水现象，同时导致工作效率降低，配送水量下降。
3.水泵连续工作时间过久，容易造成水流过快甚至喷涌溅出，增加操作人员受伤的风险。
主排水泵联合试运转安全措施在进行主排水泵联合试运转之前，必须要采取正确的措施进行预防，减少因操作疏忽，或人为错误而带来的损失。
1、联合试运转前应检查设备联合试运转前，需要检查泵体、轴承、链条、机座等各个部件是否处于正常工作状态；检测设备布线是否正确；检测上述设备是否有明显锈蚀、老化问题；调查屏障省的泵管的口径和泵接口是否匹配；将泵接口垂直于地面，以减少设备实现持久性的紊乱。
2、防止电源供应不足联合试运转过程中，设备所需电能十分重要，不足的电源供应极易导致联合试运转失败，甚至是电气火灾。
因此，在进行联合试运转前，必须确认电源供应正常稳定，并检查所有的电线接头是否良好。
3、正确设置控制装置为了确保联合试运转的安全稳定，需要利用自动化系统、人工自控系统等控制装置进行实时监控和管理。
并且应设置过流、过压、过载保护装置，实现智能化控制。
4、设置设备防护装置泵阀间安装有进口前水马达、过滤器等防护设备可以有效减少泵体进口产生杂质,并防止泵供给工作过程中,固体颗粒或长货物，以防止泵压力减低，把握装置发生裂痕或漏水。
水泵联合运转试验安全技术措施
水泵联合运转试验安全技术措施集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-水泵联合运转试验安全技术措施根据《煤矿安全规程》第281条的规定和集团公司的要求精神，矿井定于5月15日上午9时对主排水泵进行联合试运转，为保证该工作的顺利进行，特制定如下安全技术措施。
一、组织措施项目负责人：周绍全安全负责人：田新奇技术负责人：测试中心人员二、联合试运转的目的1、测试主排水泵的总排水量，各单台泵的排水量、效率、单耗等。
2、检验主排水管道的排水能力。
3、检验供电、启动设备的性能状况。
4、对主排水泵司机进行实际考核。
三、联合试运转前的准备工作1、机电车间应在5月15日（提前一天）前对主排水泵、高压配电装置、输电线路、主排水管道、各部管件、闸阀等做详细认真的检查和维修，并做好检查和维修记录。
2、主排水设备包括电器设备必须台台完好，随时能投入运行。
3、机电科应提前通知调度室，水泵联合试运转时间定于综采面检修时间，若联合试运转未结束，综采面不得生产。
避开矿井运行最大负荷，由调度室统一指挥。
4、主泵房内应配齐专用维修工具。
四、联合试运行的步骤1、零点班主水泵司机应对每台水泵做如下详细检查并做好记录，发现问题及时向车间领导汇报。
（1）、检查对轮间隙，进行盘车实验，看其是否灵活。
（2）、检查轴承润滑油量和填料压盖压紧程度是否适当。
（3）、各部螺栓是否连接牢靠。
（4）、排水闸阀是否在关闭状态。
（5）、真空表、压力表指针是否在零位。
（6）、水泵启动按钮是否灵敏、可靠。
2、14日四点班和15日零点班尽量少开泵，保证水仓有足够的联合排水试验用水，若遇到特殊情况除外。
3、上午9：00联合试运行正式开始。
4、水泵司机操作真空射流泵，当真空表指针为-0.06MP以上时，启动排水泵，当压力表指针为2-3MP时，水泵司机渐渐打开闸阀，使排水正常。
5、分别单独开1#-3#泵做单台水泵排水及效能测试。
6、做联合试运行：主水泵运行顺序为1#泵至3#泵依次运行，当1#泵正常排水5分钟后，再开启2#泵，做2泵单管道测试；间隔同样时间开启3#泵，再做3泵双管道测试。
煤矿主排水泵联合运转试验安全技术措施方案
主排水泵联合运转试验安全技术措施为搞好夏季“三防”工作，检验我矿主排水泵系统的性能和排水供电系统的可靠性，确保我矿夏季的安全，按照《规程规定》经研决定对我矿的主排水泵系统进行联合运转实验。
一．组织措施为保证这次实验工作的顺利进行，矿成立实验指挥部：总指挥长：副总指挥：成员：指挥部设在调度室二．实验时间按排及分工1.试验时间：试验时间定于年月日16：40—17：10进行。
2.试验任务及分工(1)主泵房组。
由负责，成员有主泵司机2人、电工2人、机工2人、技术员一人。
负责主水泵的开、停以及主泵房内阀门的开关和主泵启动时、稳定运行时的电压、电流等数据的记录工作。
(2)供电组。
由负责，成员有外线电工2人。
负责安全供电和试验电流、电压等数据的监测记录。
(3)地面管道组。
由负责，成员有3名管道维修工，负责地面加压房的阀门开关及管道巡查和维护。
(4)测水组。
由负责，成员有3名测量人员。
负责排水量的测试工作。
(5)通讯组。
由负责，成员有4名电话维修工（井上、下）。
负责试验时井上、下及风井的通讯工作。
(7)安全督察组。
由负责，成员有3名安检人员。
负责各现场安全监督工作。
(8)地面排水工作由调度室负责协调按排。
机电科负责协调与35KV变电所的配合工作。
3.全面技术指导工作由负责，各组协调工作由负责。
三．主排水系统图四、实验内容：1.主排水泵联合运行情况：2.35kv变电所监测情况：五、试验准备工作1、通讯维修人员要提前检查各单位的通讯线路。
确保试验时参加试验单位的通讯畅通。
2、水电队要提前检查地面排水、供电系统确保系统稳定。
停地面所有负荷。
3、机电队要提前检查主泵房管道、主水泵、阀门等设施，确保灵敏可靠。
4、参加试验的各单位，要在规定时间内到达工作地点做好准备工作，并向调度室汇报。
4.各单位在接道本措施后，将本次实验涉及到设备和管道检修完毕并将检修结果报到机电科。
六.注意事项及要求：1、主排水泵联合试运转工作要由指挥部在调度室统一按排按步进行。
煤矿井下排水泵联合试运行施工方案及措施
水泵联合试运转方案及安全技术措施试验地****水平泵房 施工单位：机电 部编制人:部 长:编制日期： 2018 年4 月18 日执行日期：2018 年月日************** 煤矿审批意见贯彻学习记录***水平泵房水泵联合试运转方案及安全技术措施为认真搞好煤矿井下排水联合试验工作，提高矿井防灾抗灾能力，确保矿井雨季安全度汛，根据《煤矿安全规程》规定，针对矿井实际情况，由机电部组织对***水平排水系统联合运转进行测试，检验工作、备用、检修水泵同时运行情况，主排水管、备用排水管同时排水状况，检验能否满足矿井最大涌水量时排水要求，保证矿井排水泵正常运行，特制定本方案及安全技术措施。
一、_____________________ 施工时间：2018年__ 月日时分二、人员组织安全负责人：施工负责人：技术负责人：参加施工人员：_____________________________________________________三、试验前的准备工作1、在水泵联合试运转前检查双回路供电是否可靠。
2、必须对水泵及吸、排水管路、水泵控制开关、电机进行一次全面检查，发现问题及时处理，以确保每台水泵在试验期间均可投入正常运行，每台水泵必须配备灵敏可靠的压力表、真空表。
3、对变电所、水泵开关、供电线路进行一次全面检查，并对整定值进行检查核对，发现问题及时处理，并通知调度室在水泵联合试运转期间工作面应停止设备运行，确保在联合试运转期间供电可靠。
4、水泵联合试运转前，必须提前通知水泵房司机保持水仓三分之二的储水量，并彻底清挖吸水井与水仓，详细检查吸水井及排水闸阀等，发现问题及时处理，以保证在试验期间水泵快速启动，装置灵敏可靠、操作方便快捷，流水畅通。
5、水仓要留有足够联合试运转的水量6、将水仓及地面矿井水处理池预留有效容积，防止水量过大造成溢流。
7、水泵试运转前应通知调度指挥中心、变电所等相关岗位。
8水泵联合试运转前，矿井必须停止副斜井绞车、架空乘人装置等非重要生产负荷。

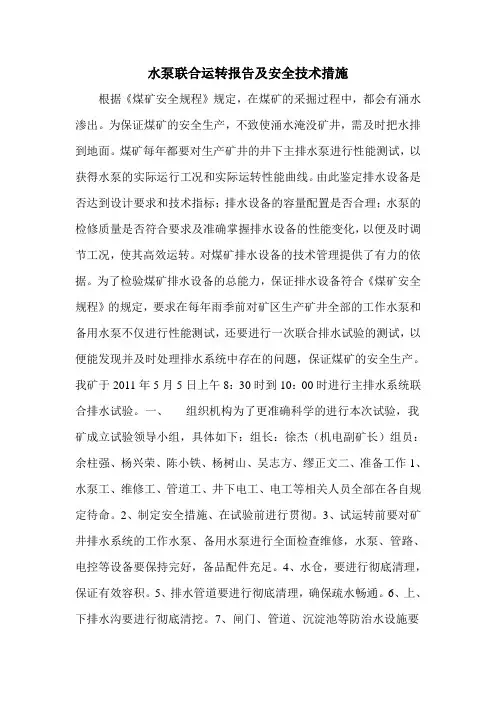

水泵联合运转报告及安全技术措施
水泵联合运转报告及安全技术措施根据《煤矿安全规程》规定，在煤矿的采掘过程中，都会有涌水渗出。
为保证煤矿的安全生产，不致使涌水淹没矿井，需及时把水排到地面。
煤矿每年都要对生产矿井的井下主排水泵进行性能测试，以获得水泵的实际运行工况和实际运转性能曲线。
由此鉴定排水设备是否达到设计要求和技术指标；排水设备的容量配置是否合理；水泵的检修质量是否符合要求及准确掌握排水设备的性能变化，以便及时调节工况，使其高效运转。
对煤矿排水设备的技术管理提供了有力的依据。
为了检验煤矿排水设备的总能力，保证排水设备符合《煤矿安全规程》的规定，要求在每年雨季前对矿区生产矿井全部的工作水泵和备用水泵不仅进行性能测试，还要进行一次联合排水试验的测试，以便能发现并及时处理排水系统中存在的问题，保证煤矿的安全生产。
我矿于2011年5月5日上午8：30时到10：00时进行主排水系统联合排水试验。
一、组织机构为了更准确科学的进行本次试验，我矿成立试验领导小组，具体如下：组长：徐杰（机电副矿长）组员：余柱强、杨兴荣、陈小铁、杨树山、吴志方、缪正文二、准备工作1、水泵工、维修工、管道工、井下电工、电工等相关人员全部在各自规定待命。
2、制定安全措施、在试验前进行贯彻。
3、试运转前要对矿井排水系统的工作水泵、备用水泵进行全面检查维修，水泵、管路、电控等设备要保持完好，备品配件充足。
4、水仓，要进行彻底清理，保证有效容积。
5、排水管道要进行彻底清理，确保疏水畅通。
6、上、下排水沟要进行彻底清挖。
7、闸门、管道、沉淀池等防治水设施要进行认真检查维护，确保安全可靠。
8、备齐各种测量仪表及工具。
三、试验方案水泵的联合运行有并联和串联两种方式，并联工作是两台或多台泵通过一条(或多条)管道排水，其主要目的是增加管路中的排水量；同时我矿采用同型号的水泵。
同型号的水泵并联工作，没有极限工况点的问题，操作管理方便，并联效果好。
故我矿水泵联合运转采取并联的方式运行。
水泵联合试运转安全技术措施正式版
水泵联合试运转安全技术措施正式版一、前期准备工作：1.完成水泵及相关设备的安装验收，并确保设备的正常运转。
2.定期检查和维护相关工程设施，确保水泵能正常接入系统。
3.组织相关人员参加培训，掌握水泵联合试运转的操作技能和安全知识。
4.制定水泵联合试运转的操作规程，并明确安全责任人和应急措施。
二、安全检查：1.检查水泵和相关设备是否符合操作要求，如密封件是否完好、电气设备是否接地可靠等。
2.检查供电设备和电气线路，确保电气设备运行正常，线路无短路或漏电现象。
3.检查水泵联合试运转过程中的控制系统，确保控制设备正常、灵敏可靠。
三、操作措施：1.按照操作规程，启动水泵联合试运转，逐台逐台进行，确保每台水泵都能正常运行。
2.在启动水泵前，需检查水泵的进出口阀门、流量表、压力表等仪表设备是否正常，确保仪表的准确性。
3.在排水系统中适当设置泄压设备，以防止由于压力过大导致设备破裂或发生事故。
4.在试运转过程中，注意水泵的温度、振动和噪音等数据指标，及时发现异常情况并及时处理。
5.严禁在试运转过程中对设备进行违规操作，如随意调节参数、更换设备等，以免引发事故。
四、安全监测和记录：1.在试运转过程中，设立专人负责对水泵运行状态进行监测，及时发现问题并及时报告并处理。
2.记录水泵联合试运转的运行数据，如温度、振动、流量、压力等，以备后续分析和判断。
3.定期对水泵联合试运转进行安全评估，确保操作措施的有效性和安全性。
五、应急措施：1.准备应急设备和材料，如消防器材、急救箱等，并确保设备的完好和易于使用。
2.定期组织应急演练，培训员工对突发事故的应急处理能力，提高事故应对能力。
3.设立应急通道和疏散标志，确保人员的安全疏散。
六、事故处理：1.当发生事故时，应立即切断电源并采取措施控制事故扩大。
2.立即通知相关人员并采取适当的救援措施，确保人员的安全。
3.对事故进行事后调查和分析，总结经验教训，提出改进方案，以防止类似事故再次发生。
矿井联合试运转方案
设备技术参数与操作手册
设备技术参数
列出矿井内所有设备的技术参数 ，如型号、功率、生产能力等， 以便了解设备的性能特点和适用 范围。
操作手册
提供设备的详细操作指南，包括 启动、停止、维护等方面的操作 步骤和注意事项，确保试运转过 程中的设备操作规范、安全。
矿井安全规定与操作流程
安全规定
明确试运转期间的安全纪律和注意事项，如佩戴安全帽、遵守设 备操作规程等，确保试运转过程中的人员和设备安全。
问题记录与改进：在试运转过程中，详细记录遇到的问 题和不足，及时进行调整和改进，确保矿井安全、高效 运行。
试运转前期准备
02
人员组织与培训
人员配备
根据矿井联合试运转的需要，明 确各级管理人员、技术人员和操 作人员的配备要求，确保人员数 量和专业能力满足试运转需求。
培训内容
制定详细的培训计划，包括安全规 章制度、设备操作技能、应急处置 等方面的培训，确保人员具备必要 的操作和安全意识。
组织专业人员：组建由矿山工程师、设备技术人员、安 全管理人员等组成的试运转团队，确保试运转的专业性 和安全性。
工艺流程验证：按照矿井生产工艺流程，逐步进行试运 转，验证各工序的衔接和运行情况。
制定试运转计划：明确试运转的时间、人员、设备等方 面的安排，确保试运转有序进行。
设备检测和调试：对矿井内的各类设备进行全面检测和 调试，确保设备正常运行。
验证矿井工艺流程
联合试运转可以实际验证矿井的生产工艺流程，检查各工序之间的 衔接情况，以提高生产效率。
发现并解决潜在问题
在试运转过程中，及时发现潜在的安全隐患和运行问题，为矿井正 式投产提供有力保障。
矿井联合试运转的背景
01
02
井下中央泵房水泵联合试运转报告及措施
*******煤业公司中央泵房水泵联合运转试验报告及措施机电工区四年第一节矿井主排水系统概述................................ -1 - 第二节人员组织、分工与责任................................ -2 - 第三节试验方法和步骤...................................... -3 - 第四节水泵管路的能力校核.................................. -5 - 第五节中央水泵房联合试运转排水试验安全技术措施............ -6 -第一节矿井主排水系统概述*********中央泵房安装有MD155-30x7型水泵3台，其中1台工作水泵、1台备用水泵、1台检修水泵，单台水泵电机功率为160KW,单台水泵的额定排水能力为155m3/h，主排水泵铺设有159x6mm型排水管路2趟，水仓设计容积800m3。
根据初设计算目前矿井的正常涌水量为28m3/h，最大涌水量为32m3/h。
根据《煤矿安全规程》第二百七十八条的有关要求，矿井必须有工作水泵、备用水泵、检修水泵。
水泵的能力，应能在20小时内排出矿井24 小时的正常涌水量，备用水泵的能力应不小于工作水泵的70%，工作水泵和备用水泵的总能力应能在20小时内排出矿井24小时的最大涌水量。
结合我矿的实际情况，在雨季来临之际，对我矿井排水系统的排水能力进行了联合试运转，现将水泵联合试运转情况报告如下：一、矿井主排水系统状况我矿副井井底车场中央水泵房承担着井下的涌水排至地面的任务。
泵房排水系统概况如下：主水泵房利用现有3台MD155-30X7型水泵，该型水泵额定流量为155m3/h, 一级额定扬程为30m,必需汽蚀余量为3.9m。
正常涌水时为1台工作，1台备用，1台检修；最大涌水时为2台工作，1台备用。
选用YB2-315L1-4型防爆电机，功率160kW,电压等级380/660V,转速1480r/min。
水泵联合试运转方案及安全技术措施
水泵联合试运转方案及安全技术措施姓名：XXX部门：XXX日期：XXX水泵联合试运转方案及安全技术措施为保证水泵有足够的排水能力，计划于对井下泵房水泵进行联合排水试运转，为圆满完成此项任务，特编制试运转方案及安全技术措施如下：一、组织领导联合试运转总指挥：王志荣现场指挥人：李洪峰操作人：王铁军监护人：何营朝电钳工；王江舟机修工；何刚领中央变电所配电工；张根恒二、排水、供电系统概述嵩基煤业井下有两台水泵担负矿井的排水任务，型号为：MD46－3010，平时一开一备用，通过管路直接将水排至地面，排水系统供电全部由井下中央变电所直接供电。
两台水泵均由井下中央变电所内10KVA变压器变压后经低压馈电供电。
三、联合试运转的目的1、检测主排水水泵与备用水泵，正常运转时的排水能力是否满足要求。
2、检测供电电网能否满足最大涌水时排水的负荷需求。
3、检测主排水系统的设施是否能满足排水的要求。
如：水仓的容积是否达到要求，排水沟是否能满足排水流量的要求等。
第 2 页共 5 页四、联合试运转的方案1、先开启泵房1#水泵，再开启2#水泵。
2台水泵同时运行一段时间并完成性能测试后，停止泵房2#水泵，保持泵房1#水泵运转。
2、联合试运行时，泵房及变电所设专人负责，并安排有电工和钳工值班，做好应急准备。
3、运行中每10分钟记录运行参数，泵房记录数据有：电流、电压、压力、水位，变电所记录各回路的电流与电压，联合试运转结束后将数据汇总。
五、安全技术措施1、试运转前，电钳工把泵房、变电所及供电设备检查、检修一遍，并全部试运行，保证运转正常，发现问题及时处理。
2、试运转前水仓水位要求：不低于水仓净高的一半。
确保试运行期间水量满足要求。
3、所有岗位人员到位后要立即向现场指挥人、值班室电话汇报，联系地点为变电所，电话：8127。
4、运行前，各地点负责人与电气、机械维修人员将现场的设备、设施检查一遍确认无误后，向现场指挥人汇报，由现场指挥人向总指挥汇报可以进行联合试运转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2023年矿井水泵联合试运转方案及安全
一、方案概述
矿井水泵是矿井排水系统中重要的设备之一，为了确保矿井排水系统的正常运行，需要对矿井水泵进行联合试运转。
本方案主要包括试运转的流程、时间安排以及安全措施等内容。
二、试运转流程
1.准备工作：清理现场，检查设备，确认试运转参数和联合试运转计划。
2.单泵试运转：首先进行单泵试运转，依次启动每个水泵，检查其运转是否正常，运行一段时间后停止。
3.多泵串联试运转：将水泵按照串联方式连接，按照一定顺序依次启动水泵，检查其运转是否正常，运行一段时间后停止。
4.多泵并联试运转：将水泵按照并联方式连接，同时启动水泵，检查其运转是否正常，运行一段时间后停止。
5.多泵联合试运转：将水泵按照一定顺序依次启动，并在运行过程中逐步加大负荷，检查泵组整体性能和配合是否正常。
6.停泵检查：试运转结束后，逐个停止水泵，并检查设备的运行情况和设备是否有异常现象。
三、时间安排
矿井水泵联合试运转需要充分考虑到设备的运行状况和试运转过程中的实际情况，合理确定时间安排。
1.准备工作：1天
2.单泵试运转：每台水泵运行2小时，总计需1天。
3.多泵串联试运转：每个泵组运行4小时，总计需2天。
4.多泵并联试运转：每个泵组运行4小时，总计需2天。
5.多泵联合试运转：每个泵组运行8小时，总计需4天。
6.停泵检查：1天。
总计：11天。
四、安全措施
在进行矿井水泵联合试运转时，必须严格遵守安全规程，确保人员生命安全和设备完好，采取以下安全措施：
1.试运转前应进行试运转前安全会，明确各责任人员的任务和安全注意事项。
2.试运转前检查设备的技术状态，确保设备符合要求，无漏电、短路等安全隐患。
3.试运转过程中，应严格按照操作规程操作，禁止擅自更改设备参数。
4.试运转现场应设置警示标识和安全防护设施，确保试运转过程中人员的安全。
5.试运转过程中应有专人负责监控设备的运行情况，及时发现和处理设备异常情况。
6.试运转结束后，应及时对设备进行检查，确保设备完好。
7.试运转过程中应做好安全记录和事故报告，及时总结经验教训，为后续的运行提供参考和指导。
以上为矿井水泵联合试运转方案及安全措施的详细内容，通过合理的试运转流程和严格的安全措施，可以确保矿井水泵的正常运行，提高排水系统的稳定性和可靠性。
