机械制图习题集第九章答案《装配图》

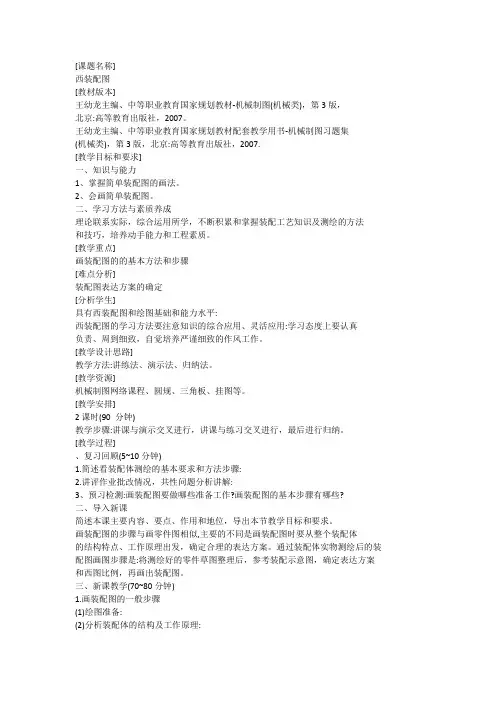

中职机械制图(机械类)第4版王幼龙 第9章教案第九章装配图9-8
[课题名称]
西装配图
[教材版本]
王幼龙主编、中等职业教育国家规划教材-机械制图(机械类)，第3版，
北京:高等教育出版社，2007。
王幼龙主编、中等职业教育国家规划教材配套教学用书-机械制图习题集
(机械类)，第3版，北京:高等教育出版社，2007.
[教学目标和要求]
一、知识与能力
1、掌握简单装配图的画法。
2、会画简单装配图。
二、学习方法与素质养成
理论联系实际，综合运用所学，不断积累和掌握装配工艺知识及测绘的方法
和技巧，培养动手能力和工程素质。
[教学重点]
画装配图的的基本方法和步骤
[难点分析]
装配图表达方案的确定
[分析学生]
具有西装配图和绘图基础和能力水平:
西装配图的学习方法要注意知识的综合应用、灵活应用:学习态度上要认真
负责、周到细致，自觉培养严谨细致的作风工作。
[教学设计思路]
教学方法:讲练法、演示法、归纳法。
[教学资源]
机械制图网络课程、圆规、三角板、挂图等。
[教学安排]
2课时(90 分钟)
教学步骤:讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。
[教学过程]
、复习回顾(5~10分钟)
1.简述看装配体测绘的基本要求和方法步骤:
2.讲评作业批改情况，共性问题分析讲解:
3、预习检测:画装配图要做哪些准备工作?画装配图的基本步骤有哪些?
二、导入新课
简述本课主要内容、要点、作用和地位，导出本节教学目标和要求。
画装配图的步骤与画零件图相似,主要的不同是画装配图时要从整个装配体
的结构特点、工作原理出发，确定合理的表达方案。通过装配体实物测绘后的装
配图画图步骤是:将测绘好的零件草图整理后，参考装配示意图，确定表达方案
和西图比例，再画出装配图。
三、新课教学(70~80分钟)
1.画装配图的一般步骤
(1)绘图准备:
(2)分析装配体的结构及工作原理: (3)确定表达方案，选定一组视图:
(4)绘制装配图。
教师讲授绘图准备:分析装配体结构及工作原理:确定表达方案，选定- -组
《机械制图》装配图习题
1、判断
装配图中的安装尺寸表示了装配图所表达的机器和部件中零件间的
装配关系。（ ） 2、判断题
装配图中某一零件的剖面符号一致性，可以帮助阅读者理解该零件的
形状。（ ） 3、单选
下面哪项不是阅读装配图的内容（ ）。 A.分析各零件的主要结构形状和作用，并了解装配体的尺寸和技术要
求。 B.了解装配体的名称、用途及工作原理。
C.绘制零件视图。
D.弄清装配体的组成、零件间装配关系，了解装配体的装、拆步骤和
方法。 4、单选
拆画零件图的关键是将零件正确地从装配图中分离出来，下面哪项不
是正确分离零件的方法。（ ） A.通过投影规律识别该零件在其他视图上的轮廓
B.通过零件的剖面符号分离零件
C.通过装配图的技术要求分离零件
D.通过零件的序号分离零件
5、判断 由装配图拆画零件图时，不需要重新确定零件图的视图表达方案，零
件图的视图表达与装配图的视图表达方案相同即可。（ ） 6、判断
由装配图拆画零件图时，在装配图中允许不画的零件工艺结构，在零
件图中应全部补画出来。（ ） 7、单选
下图轴承座俯视图采用了（ ）的画法。
A、假想画法
B、简化画法
C、剖视画法
D、拆卸与剖视相结合
8、填空题
球阀装配图中，Φ16H11/d11是压盖和阀杆的配合尺寸，属于（ ）
配合。
A、间隙配合
B、过盈配合
C、过渡配合
9、上图中，G1表示（ ）。
A、普通螺纹连接
B、55°密封管螺纹连接
C、55°非密封管螺纹连接
D、表面光洁度
10、判断题
球阀装配图中Φ25属于装配体的性能尺寸。（ ）
机械制图习题集答案(高教四版)——装配图
装配图的作用和内容装配图中的尺寸零件序号及明细栏
装配结构的合理性装配图的画法
看装配图及拆画零件图的方法装配图中的视图
装配图：表达机器或部件的图样。
装配图表达机器的工作原理、零件间装配
关系、零件主要结构形状以及装配、检验、安装时所需尺寸数据、技术要求。球阀拆装演示
1.一组图形表达机器工作原理、零件间装配关系、零件主要结构。2.几类尺寸性能、装配、总体、安装等尺寸。
3.技术要求装配、检验、使用等方面的要求。
4.标题栏、零件序号和明细栏装配图的内容
除已讨论的机件各种表示法，还有一些表达机器的特殊表示法。规定画法
特殊表示法装配图中的视图
视图、剖视、断面•各种视图、剖视、断面等表示方法，都适用于装配图。•为表达零件间的装配关系，剖切平面必须包含装配干线。滑动轴承装配图同一零件的剖面线方向和间隔应一致；相邻零件的剖面线应区分（改变方向或
间隔）。装配图的规定画法1.沿结合面剖切画法与拆卸画法。例1、例2
2.装配图中的螺栓、螺钉连接等相同的零件组或零件，可只详细
画一处，其余只需表示其装配位置。例1
3.对实心杆件和标准件(如螺栓)，当剖切平面通过其轴线或对称
面剖切时，只画这些零件外形。例1、例2
4.可单独画出某一零件的视图，但需注出该零件的视图名称，指
明投影方向，注上相同的字母。例1
5.简化画法工艺结构（圆角、倒角、退刀槽等）可不画。
6、当剖切平面通过的部件为标准产品或部件以由其他图样表示
清楚时，可按不剖绘制。例如油杯
7.假想画法相邻零、部件或极限位置用双点画线画出。例1、例2
8.展开画法空间结构展开在平面上。例1简化画法和特殊画法转子油泵滑动轴承装配图中的尺寸标注和技术要求装配图中的尺寸标注
装配图中的技术要求
装配图中的尺寸标注
1．性能尺寸（规格尺寸）：是设计和用户选用产品的主
要依据。
2.外形尺寸：总长、总宽、总高
3.装配尺寸：配合尺寸、连接尺寸、相对位置尺寸。
4.安装尺寸：将机器安装在基础上或部件装配在机器上所

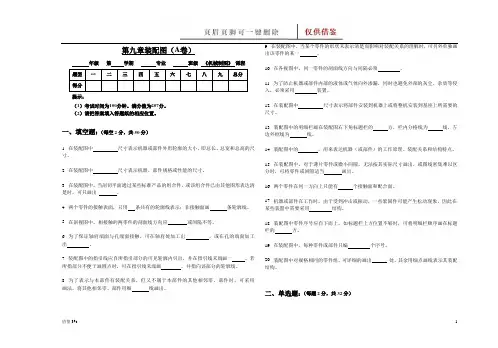

第九章装配图(A卷)(教学资料)
借鉴3% 1 第九章装配图（A卷）
年级 第 学期 专业 班级 《机械制图》 课程
题型 一 二 三 四 五 六 七 八 九 总分
得分
提示：
（1）考试时间为100分钟。满分值为207分。
（2）请把答案填入答题纸的相应位置。
一、填空题：（每空2分，共50分）
1.
在装配图中 尺寸表示机器或部件外形轮廓的大小，即总长、总宽和总高的尺寸。
2. 在装配图中
尺寸表示机器、部件规格或性能的尺寸。
3. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出 。
4. 两个零件的接触表面，只用 条共有的轮廓线表示；非接触面画 条轮廓线。
5. 在剖视图中，相接触的两零件的剖面线方向应 或间隔不等。
6. 为了保证轴肩端面与孔端面接触，可在轴肩处加工出 ，或在孔的端面加工出 。
7. 装配图中的指引线应自所指引部分的可见轮廓内引出，并在指引线末端画一 。若所指部分不便于画圆点时，可在指引线末端画 ，并指向该部分的轮廓线。
8. 为了表示与本部件有装配关系，但又不属于本部件的其他相邻零、部件时，可采用
画法，将其他相邻零、部件用细 线画出。
9. 在装配图中，当某个零件的形状未表示清楚而影响对装配关系的理解时，可另外单独画出该零件的某一 。
10. 在各视图中，同一零件的剖面线方向与间隔必须 。
11.
为了防止机器或部件内部的液体或气体向外渗漏，同时也避免外部的灰尘、杂质等侵入，必须采用 装置。
12. 在装配图中 尺寸表示将部件安装到机器上或将整机安装到基座上所需要的尺寸。
机械制图第9章装配图习题答案
班级： 姓名： 学号： 1·
第 9 章 装配图
9. 1 根据手动气阀的装配示意图和零件图画出其装配图。
手动气阀用途及工作原理
手动气阀是汽车上用的—种压缩空气开关机构。当通过手柄球 （序号 1）和心杆 （序号 2）将气阀杆 （序号 6）拉到最上位置时 （如图所示 ），储
气筒与工作气缸接通。当气阀杆推到最下位置时， 工作气缸与储气筒的通道被关闭， 此时工作气缸通过气阀杆中心的孔道与大气接通。 气阀 杆与阀体 （序号 4）孔是间隙配合，装有 O 型密封圈 （序号 5）以防止压缩空气泄露。螺母 （序号 3）是固定手动气阀位置用的。 2· 班级： 姓名： 学号：
班级： 姓名： 学号： 3·
4· 班级： 姓名： 学号： 9. 2 根据虎钳的装配示意图和零件图画出其装配图。
班级： 姓名： 学号： 5·
6· 班级： 姓名： 学号：
班级： 姓名： 学号： 7·
8· 班级： 姓名： 学号：
班级： 姓名： 学号： 9·
9. 3 读柱塞泵装配图。
1．柱塞泵工作原理： 柱塞泵用于输送液体并提高输出液体压力。当柱塞 5向左移动时，泵体 1右端和阀体 9 左端口内压力减小，液体从阀体 9下端口 顶起下阀瓣 14 进入泵体内。 当柱塞 5向右移动时， 压缩液体， 压力增加， 使下阀瓣 14关闭，并顶起上阀瓣 13，液体从阀体 9 后端口输出。
2．读懂柱塞泵装配图，回答问题
回答问题：
(1) 柱塞泵共有 14 种零件组成，其中标准件有 3 种。
(2) 主视图采用 局部剖视 图，俯视图采用 局部剖视 图，左视图均采用 全剖视 图。
(3) 件 7 的作用 是 密封填料 。
(4) 件 8 和件 6 的作用是 件 8 密封和减少件 5的磨损， 件 6 锁紧密封件 。
(5) Φ32H8 ／k8 是件 5 与件 8 的 配合 尺寸，为 基孔 制 过渡 配合。
机械制图试题库加答案
机械制图
第 1 页；共 22 页 《机械制图》课程
试题库（中专）
第一章
制图基本知识与技能
一、填空题
1、机械制图当中基本图幅有哪五种 A0
、 A1
、 A2 、 A3
A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。
3、机械制图当中的汉字应写成 长仿宋 体。
*4、图样中的尺寸以 ㎜ 为单位。
5、在标注直径时，在数字前面应该加 φ ，在标注半径时应在数字前加 R 。
6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。
7、在标注角度尺寸时，数字应 水平 书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。
★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。
二、选择题
1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB
2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线
3、下列比例当中表示放大比例的是（ B ）
A．1：1 B． 2：1 C.1：2
4、在标注球的直径时应在尺寸数字前加（ C ）
A．R B．Φ C.SΦ
4、下列比例当中表示缩小比例的是（ C ）
A．1：1 B． 2：1 C.1：2
机械制图－第九章装配图－装配结构-工程
机械制图－第九章装配图－装配结构-工程
★9.5 装配结构
★9.5.1接触面与配合面的结构
1、两个零件接触时，在同一方向只能有一对接触面 ，
。
两零件间的接触面
2、轴颈和孔配合时，应在孔的接触端面制做倒角或在轴肩根部切槽，以保证零件间接触良好。
接触面转角处的结构
★9.5.2 便于装拆的合理结构
1、滚动轴承的内、外圈在进行轴向定位设计时，必须要考虑到拆卸的方便，
工程
《机械制图－第九章 装配图－装配结构》(https://www.)。
滚动轴承端面接触的结构
2、用螺纹紧固件连接时，要考虑到安装和拆卸紧固件是否方便。
留出扮手空间
3、密封装置和防松装置
（1）.填料函密封的装置
（2）.管子接口处用垫片密封的密封装置
（3）.滚动轴承的常用密封装置
4、防松装置
机械制图试题库加答案解析
WORD 格式整理
《机械制图》课程 试题库（中专）
第一章 制图基本知识与技能
一、填空题
1 、机械制图当中基本图幅有哪五种 A0
A4 其中 A4图纸幅的尺寸为 、 A1 、 A2 、
210×297 。 A3
2 、机械制图当中常用的线型有
寸线，尺寸界线采用 细实线
3 、机械制图当中的汉字应写成
*4 、图样中的尺寸以 ㎜ 粗实线 、细实线 、
线，轴线，中心线采用
长仿宋 体 。
为单位 。 虚线 等，可见轮廓线采用 粗实 线，尺
细点画线 。
5 、在标注直径时，在数字前面应该加 φ
6 、尺寸标注由 尺寸界线 、 尺寸线 ，在标注半径时应在数字前加 R 。
和尺寸数字组成。
7 、在标注角度尺寸时，数字应 水平 书写。
★8 、机械制图中通常采用两种线宽，粗、细线的比率为 2 ：1 。
9 、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。
★10 、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。
二、选择题
1 、下列符号中表示强制国家标准的是（ C ）。
A ． GB/T B ． GB/Z C.GB
2 、不可见轮廓线采用（ B ）来绘制。
A ．粗实线 B ．虚线 C.细实线
3 、下列比例当中表示放大比例的是（ B ）
A ．1 ：1 B ． 2 ：1 C.1 ：2
4 、在标注球的直径时应在尺寸数字前加（ C ）
A ．R B ．Φ C.SΦ
4 、下列比例当中表示缩小比例的是（ C ）
机械制图零件图、装配图题库(有难度)
-------------------------------------密-----------------------封-----------------------线---------------------------------
班级___________ 考场__________ 姓名______________ 学号_________ 徐工技校2011至2012学年度第二学期
《机械制图》期终考试试题库（零件图、装配图）
题号 一 二 三 四 五 六 总分
得分
阅卷
一、填空题（每空1分）
第九章 零件图
1. 主视图的投影方向应该能够反映零件的 。（难度：A）
2. 和 公差简称为形位公差（难度：A）
3. 尺寸公差带是由 和 两个要素组成。
确定公差带位置，
确定公差带大小。（难度：A）
4.
配合有 和 两种基准制。配合分成间隙配合 、 和
三类。（难度：A）
5. 允许尺寸变动的两个 称为极限尺寸。（难度：A） 6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于 的零件图上。第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于 的零件图上。第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于 的零件图上。（难度：B） 7. 形位公差的框格用 线绘制，分成 格或多格 。（难度：A）
8. 按作用不同，可将基准分为 基准和 基准。（难度：A） 9. 基孔制的孔（基准孔）的基本偏差代号用 符号表示，其基本偏差值为 。基轴制的轴（基准轴）的基本偏差代号用 符号表示，其基本偏差值为 。（难度：A）
机械制图装配图答案
机械制图装配图答案
【篇一：机械制图试题库及答案】
填空题：
1、工程常用的投影法分为两类和，其
中正投影法属于平行投影法 投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，
根据投影原理标准或有关规定画出的图形，叫做 视图 。
3、在图纸上必须用画出图框，标题栏一般应位于图纸的方位。
4、图样中，机件的可见轮廓线用画出，不可见轮廓线用 画出，尺寸线和尺寸界限用 细实线画出， 对称中心线和轴线用 细点划
线画出。
5、比例是和相应要素的线性尺寸比，在画图时应尽
量采用 原值 的比例，须要时也可采用放大或缩小的比例，其中1：
2为2：1为比例。无论采用哪种比例，图
样上标注的应是机件的 实际 尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据和及视图大小
无关。
7、标注尺寸的三要素界线 。
9、标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺
寸数字的字头方向应
。角度的尺寸数字一律按位置书写。当任何图线穿过尺
寸数字时都必须 断开 。
10、平面图形中的线段有线段 三种。
11、绘图板是用来固定，丁字尺是用来画线 。
12、在机械制图中选用规定的线型，虚线是用 于中心线、对称线就用 细点划线。
13、标注圆的直径尺寸时，应在数字前加注符号，标注球的直
14、图样上的尺寸，由和尺寸起止符号组成。
15、图样上的书写的汉字采用体，其字的宽度应为高度的
16、三视图的投影规律。
17、读简单零件图的步骤起来想整体 。
18图纸的幅面分为幅面两类，基本幅面按
尺寸大小可分为 5 种，其代号分别为 a0、a1、a2、a3、a4 。
19、图纸格式分为 不留装订边和种，按标题栏的方位又
可将图纸格式分为 x型 和 y型两种。
20标题栏应位于图纸的 右下方 标题栏中的文字方向为向 。
