液压伺服控制系统的概述
液压伺服控制系统的概述
液压伺服控制，是在液压传动和自动控制理论基础上建立起来的一种自动控制系统。许多工
业部门和技术领域对高响应、高精度、高功率、重量比和大功率的液压伺服控制系统的需要
不断扩大，促使液压伺服控制技术迅速发展。特别是反馈控制技术在液压装置中的应用、电
子技术与液压技术的结合，使液压伺服控制系统这门技术不论在元件和系统方面，还是在理
论和应用方面都日趋完善和成熟，并形成一门新的学科，称为液压技术的重要发展方向之一
液压伺服控制出来具有液压传动的各种优点外，还具有反应快、系统刚度大和伺服精度等优
点，因此广泛应用用于金属切削机床、重型机械、锻压机械、起重机械、汽车、飞机、船舶
和军事装备等方面。特别是计算机控制技术的完善和普及为电子技术和液压技术的结合奠定
了基础，大大地提高了液压控制系统的功能与完成复杂控制的能力。机电液一体化技术已逐
渐扩展到各个工业领域。由此可见，液压伺服控制系统的研究与发展对国防工业和民用工业、
对实现四个现代化、赶超国际先进水平都有着相当重要的意义。
公司网址：液压机http://www.cavee.cn
油压机http://www.chinacavee.com
压力机http://www.tzcavee.com
四柱液压机http://www.sdcavee.com
拉伸机http://www.cavee.cn/product/list_1504.html
校直机http://www.cavee.cn/product/list_1505.html
单柱液压机http://www.cavee.cn/product/list_1495.html
框式液压机http://www.cavee.cn/product/list_1498.html
汽车纵梁液压机http://www.cavee.cn/392.html
粉末成型液压机http://www.cavee.cn/388.html
简单讲述各液压机使用的行业
单臂液压机可以做轴类、轴承和其他类似零件的的校正工艺，也可以做轴，套类零件的压装
和简单板型原件的拉伸，成型、落料等工艺。
多功能液压机使用于各类零部件的压装，调弯整形，压印压痕，翻遍，冲孔及小零件的浅拉
伸，金属粉末制品的成型等加工工艺。
四柱液压机使用于各种可塑性材料的压制工艺，如冲压，弯曲，翻边，薄板件的拉伸，成型，
弯曲，冲裁等，也可用于校正，压装，砂轮成型，塑料制品及粉末制品的压制成型。
以上是液压机中客户比较常用的种类。
液压传动因具有结构简单，体积小，重量轻，反应速度快，输出力较大等特点，可以方便的
实现无级调速，容易实现频繁换向，容易实现自动化等优点，使其从民用到国防，从一般到
精度很高的控制系统，都在使用其。机床行业中，磨床、铣床、拉床、压力机、剪板机和组
合机床等都在使用
变量泵-液压缸容积调速回路的工作原理和性能怎样
图7-7为变量泵-液压缸组成的开式容积调速回路，回路正常工作时溢流阀处于关闭状态，
做安全阀用。工作时蹦1的出口压力由负载f决定，当负载不变时泵输出的推力不变，与活
塞速度的快慢无关，因此这种调速回路成为恒推力调速回路。
泵-缸式容积调速回路的活塞运动速度为
v-qp/a1=qpt-k1 f/a1/a1
式中qpt-变量泵的理论流量
k1-变量泵的泄漏系数。
将上式按不同的qpt值作图，可得到一组平行直线，即回路的速度负载特性曲线，如图7-8
所说，其中v f为液压缸输出的速度和推力。由图中可见，在泵的流量一定的情况下，由于
泵泄漏量的影响，活塞运动速度会随负载的增大而减小，当负载增加到一定值时，在低速下
会出现活塞停止运动的现象，这时变量泵的理论流量等于其泄漏量。可见，低速时回路承载
性能较差。
液压伺服系统工作原理
.
. 液压伺服系统工作原理
1.1 液压伺服系统工作原理
液压伺服系统以其响应速度快、负载刚度大、控制功率大等独特的优点在工业控制中得到了广泛的应用。
电液伺服系统通过使用电液伺服阀，将小功率的电信号转换为大功率的液压动力，从而实现了一些重型机械设备的伺服控制。
液压伺服系统是使系统的输出量，如位移、速度或力等，能自动地、快速而准确地跟随输入量的变化而变化，与此同时，输出功率被大幅度地放大。液压伺服系统的工作原理可由图1来说明。
图1所示为一个对管道流量进行连续控制的电液伺服系统。在大口径流体管道1中，阀板2的转角θ变化会产生节流作用而起到调节流量qT的作用。阀板转动由液压缸带动齿轮、齿条来实现。这个系统的输入量是电位器5的给定值xi。对应给定值xi，有一定的电压输给放大器7，放大器将电压信号转换为电流信号加到伺服阀的电磁线圈上，使阀芯相应地产生一定的开口量xv。阀开口xv使液压油进入液压缸上腔，推动液压缸向下移动。液压缸下腔的油液则经伺服阀流回油箱。液压缸的向下移动，使齿轮、齿条带动阀板产生偏转。同时，液压缸活塞杆也带动电位器6的触点下移xp。当xp所对应的电压与xi所对应的电压相等时，两电压之差为零。这时，放大器的输出电流亦为零，伺服阀关闭，液压缸带动的阀板停在相应的qT位置。
图1 管道流量（或静压力）的电液伺服系统
1—流体管道；2—阀板；3—齿轮、齿条；4—液压缸；5—给定电位器；6—流量传感电位器；7—放大器；8—电液伺服阀
在控制系统中，将被控制对象的输出信号回输到系统的输入端，并与给定值进行比较而形成偏差信号以产生对被控对象的控制作用，这种控制形式称之为反馈控制。反馈信号与给定信号符号相反，即总是形成差值，这种反馈称之为负反馈。用负反馈产生的偏差信号进行调节，是反馈控制的基本特征。而对图1所示的实例中，电位器6就是反馈装置，偏差信号就是给定信号电压与反馈信号电压在放大器输入端产生的△u。
电液伺服系统
电液伺服系统
电液伺服系统是一种将电气信号转换为液压能量的控制系统。它通过控制液压阀的开启和关闭来调节液压执行器的工作状态，从而实现对机械装置的精确控制。本文档将详细介绍电液伺服系统的结构、工作原理、常见问题及解决方案等内容。
一、系统结构
1.1 主机部分
主机部分是电液伺服系统的核心组成部分，包括电液转换器、伺服阀、传感器等。其中，电液转换器将电信号转换为液压能量，伺服阀通过控制液压流量来控制液压执行器的运动，传感器用于监测执行器的位置和速度。
1.2 液压执行器
液压执行器是电液伺服系统中的重要组成部分，主要包括液压缸和液压马达两种。液压缸可将液压能量转换为机械能，实现直线运动；液压马达则可将液压能量转换为机械能，实现旋转运动。
1.3 控制部分
控制部分由控制器和信号处理器组成，用于接收、处理和传输控制信号。控制器可根据输入信号的变化调节伺服阀的开启度，从而实现对电液伺服系统的精确控制。 二、工作原理
2.1 系统工作流程
电液伺服系统的工作流程一般包括输入信号采样、信号处理、控制指令、伺服阀控制和液压执行器动作等步骤。具体流程如下：
（1）输入信号采样：传感器将液压执行器的位置和速度等信息转换为电信号，并传输给信号处理器。
（2）信号处理：信号处理器对输入信号进行滤波、放大等处理，将其转换为控制系统可识别的信号。
（3）控制指令：控制器根据输入信号的变化相应的控制指令。
（4）伺服阀控制：控制器根据控制指令调节伺服阀的开启度，控制液压系统的流量大小。
（5）液压执行器动作：伺服阀的控制信号作用于液压执行器，使其按照要求的位置和速度进行运动。
2.2 系统控制策略
电液伺服系统可采用位置控制、速度控制和力控制等不同的控制策略。其中，位置控制可实现对执行器位置的精确控制；速度控制可实现对执行器速度的精确控制；力控制可实现对执行器施加的力或扭矩的精确控制。
三、常见问题及解决方案 3.1 液压系统压力不稳定
液压伺服系统的发展和应用

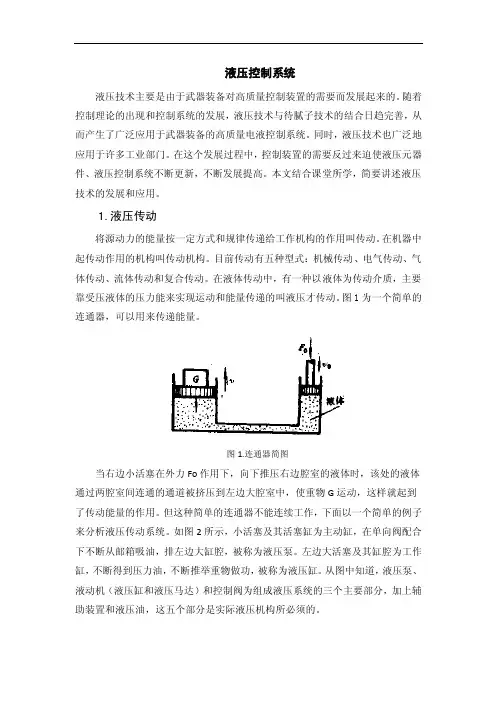

0 000液压控制系统
液压技术主要是由于武器装备对高质量控制装置的需要而发展起来的。随着
控制理论的出现和控制系统的发展，液压技术与待腻子技术的结合日趋完善，从
而产生了广泛应用于武器装备的高质量电液控制系统。同时，液压技术也广泛地
应用于许多工业部门。在这个发展过程中，控制装置的需要反过来迫使液压元器
件、液压控制系统不断更新，不断发展提高。本文结合课堂所学，简要讲述液压
技术的发展和应用。
1.液压传动
将源动力的能量按一定方式和规律传递给工作机构的作用叫传动。在机器中
起传动作用的机构叫传动机构。目前传动有五种型式：机械传动、电气传动、气
体传动、流体传动和复合传动。在液体传动中，有一种以液体为传动介质，主要
靠受压液体的压力能来实现运动和能量传递的叫液压才传动。图1为一个简单的
连通器，可以用来传递能量。
图1.连通器简图
当右边小活塞在外力Fo作用下，向下推压右边腔室的液体时，该处的液体
通过两腔室间连通的通道被挤压到左边大腔室中，使重物G运动，这样就起到
了传动能量的作用。但这种简单的连通器不能连续工作，下面以一个简单的例子
来分析液压传动系统。如图2所示，小活塞及其活塞缸为主动缸，在单向阀配合
下不断从邮箱吸油，排左边大缸腔，被称为液压泵。左边大活塞及其缸腔为工作
缸，不断得到压力油，不断推举重物做功，被称为液压缸。从图中知道，液压泵、
液动机（液压缸和液压马达）和控制阀为组成液压系统的三个主要部分，加上辅
助装置和液压油，这五个部分是实际液压机构所必须的。
0 000
图2.千斤顶的原理图
2.液压元件
根据各个元件在液压系统中的作用，主要分为动力元件(液压能源)—液压泵，
执行元件(液动机)—液压马达(输出旋转运动)和液压缸(输出直线运动)，以及各种
控制阀。
2.1.液压控制元件
液压阀是液压系统的控制元件，通过它改变系统中流体的运动方向、压力和
流量。在节流式伺服系统中，它直接控制执行元件动作；在容积式伺服系统中，
液压伺服系统工作原理 2
液压伺服体系工作道理
1.1 液压伺服体系工作道理
液压伺服体系以其响应速度快.负载刚度大.控制功率大等奇特的长处在工业控制中得到了广泛的应用.
电液伺服体系经由过程应用电液伺服阀,将小功率的电旌旗灯号转换为大功率的液压动力,从而实现了一些重型机械装备的伺服控制.
液压伺服体系是使体系的输出量,如位移.速度或力等,能主动地.快速而精确地追随输入量的变更而变更,与此同时,输出功率被大幅度地放大.液压伺服体系的工作道理可由图1来解释.
图1所示为一个对管道流量进行中断控制的电液伺服体系.在大口径流体管道1中,阀板2的转角θ变更会产生撙节感化而起到调撙节量qT的感化.阀板迁移转变由液压缸带动齿轮.齿条来实现.这个体系的输入量是电位器5的给定值xi.对应给定值xi,有必定的电压输给放大器7,放大器将电压旌旗灯号转换为电流旌旗灯号加到伺服阀的电磁线圈上,使阀芯响应地产生必定的启齿量xv.阀启齿xv使液压油进入液压缸上腔,推进液压缸向下移动.液压缸下腔的油液则经伺服阀流回油箱.液压缸的向下移动,使齿轮.齿条带动阀板产生偏转.同时,液压缸活塞杆也带动电位器6的触点下移xp.当xp所对应的电压与xi所对应的电压相等时,两电压之差为零.这时,放大器的输出电流亦为零,伺服阀封闭,液压缸带动的阀板停在响应的qT地位.
图1 管道流量（或静压力）的电液伺服体系
1—流体管道;2—阀板;3—齿轮.齿条;4—液压缸;5—给定电位器;6—流量传感电位器;7—放大器;8—电液伺服阀
在控制体系中,将被控制对象的输出旌旗灯号回输到体系的输入端,并与给定值进行比较而形成误差旌旗灯号以产生对被控对象的控制造用,这种控制情势称之为反馈控制.反馈旌旗灯号与给定旌旗灯号符号相反,即老是形成差值,这种反馈称之为负反馈.用负反馈产生的误差旌旗灯号进行调节,是反馈控制的根本特点.而对图1所示的实例中,电位器6就是反馈装配,误差旌旗灯号就是给定旌旗灯号电压与反馈旌旗灯号电压在放大器输入端产生的△u.
数控液压伺服控制系统工作原理及在冲压工艺中的应用
数控液压伺服控制系统工作原理及在
冲压工艺中的应用
阳泉煤业集团华越机械有限公司 （山西０４５００８） 路艳旗李跃军刘瑞堂
数控液压伺服控制系统由数控装置、数控伺服
阀、数控液压缸或液压马达、液压泵站四部分组 成。数字液压缸是数控液压伺服控制系统理论在实 际应用中较为活跃的一种新型设备。目前，我们正 在探索数字液压缸在锻压工艺及设备领域中的应
用。
１．概述
数字液压缸简称为“数字油缸”，其把步进电
动机、液压滑阀、闭环位置反馈设计组合在液压缸
内部，接通液压油源时，通过专门的数字控制器、 计算机或ＰＬＣ发出数字脉冲信号来控制步进电动
机，进而达到控制液压缸运动的目的。 数字油缸有如下独特功能： （１）能够实现很高的运动精度。可应用于大 型机械设备，对其进行微米级的运动控制，且因为
数字油缸响应时间极短，故可迅速完成运动控制。 （２）具有在多参数、多系统要求的情况下实
现协同工作的能力。 （３）运动控制可完全数字化。其速度、角度
及行程与电脉冲直接对应，只要控制电脉冲就可以 实现自动化的控制要求。
（４）易于实现防爆功能。液压缸与步进电动 机均有多规格、多类型防爆产品，使得数字液压缸
应用于矿山机械等领域成为可能，只需要选择合适 的产品配型即可使用。 （５）操作简单易学。所有运动过程在ＰＬＣ控
３．弯管装置应用
以公司为中国一重唐钢生产推床机上水冷 配管为例，其外径为 ２０ｍｍ钢管，弯曲半径为 １６０ｍｍ，弯管过程为：首先，将各层弧形辊按
Ｒ１６０ｍｍ位置调整好，并将每层辊子开口度调整为 ２０。，然后开始弯制过程。 将钢管５一端垂直放入最上层两根弧形辊（２、 ３、４、６组合成为弧形辊）开口中，用千斤顶顶压
管子另一端，管子即按图示箭头方向压入本装置。
管子向下的力带动弧形辊转动，轴头２、６固定，每 层一对弧形辊身４形成的开口起到导向作用，管子
在压下的过程中同时被弧形辊压制成弯头。需要多 长弯头就压人多长，方便快捷。固定轴头和转动辊
液压缸位置伺服控制系统的设计与优化
液压缸位置伺服控制系统的设计与优化
液压是一种广泛应用于工业领域的技术，而液压缸作为其中的重要组成部分，起到了控制和传动力的关键作用。液压缸的位置伺服控制系统设计与优化是一个不断发展的领域，本文将从控制原理、设计方法和优化策略三个方面探讨液压缸位置伺服控制系统的发展和应用。
一、控制原理
液压缸的位置伺服控制系统是基于反馈控制原理的。该系统的目标是通过对液压油的控制，使液压缸的位置达到期望值。控制器根据外部的输入信号和反馈信息，对液压系统进行控制和调节，以实现位置的精确控制。
在液压缸位置伺服控制系统中，主要采用的控制方式有比例控制、积分控制和微分控制。比例控制通过调节控制信号与反馈信号之间的比例关系，使系统的响应更为迅速。积分控制通过积分控制器对误差进行积分，以消除系统的稳态误差。微分控制则通过微分控制器对误差的变化率进行调节，以提高系统的动态响应性能。
二、设计方法
液压缸位置伺服控制系统的设计方法主要包括系统分析、参数选取、控制器设计和系统仿真等步骤。在系统分析中，需要确定系统的目标、输入和输出，并对系统进行建模和分析。参数选取则是根据系统的要求和性能指标，选择合适的液压元件和参数数值。控制器设计是根据系统的特点和需求，设计出合适的控制算法和参数。系统仿真则是通过软件模拟系统的运行和反馈信息，以评估系统的性能和稳定性。
在液压缸位置伺服控制系统的设计中，还需要考虑到系统的非线性和动态特性。液压系统的非线性主要体现在油液的粘性、压力和温度对系统性能的影响等方面。为了解决这些非线性问题，可以采用模糊控制、神经网络控制等方法来调节系统的响应。而系统的动态特性则需要通过对控制系统的参数进行调节和优化，以提高系统的动态性能和稳定性。
三、优化策略
液压缸位置伺服控制系统的优化策略主要包括参数优化、结构优化和控制策略优化。参数优化是根据系统的性能指标和要求，通过试验和仿真等方法对系统的参数进行调整和优化。结构优化是通过改变系统的结构和组件，以提高系统的性能和效率。控制策略优化则是通过改进控制算法和参数，以提高系统的响应性和控制精度。
工程机械中的液压伺服系统
工业技术 ｌ—ｌ－＿＿ Ｃｈｉｎａ ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｒｅｖｉｅｗ 工程机械中的液压伺服系统 马长亮刘志强 （唐山市金石超硬材料有限公司河北唐山０６３０００ 【摘要】：随着液压伺服控制技术的飞速发展，液压伺服系统的应用越来越广泛，随之液压伺服控制也出现了一些新的特点，基于此对于液压伺 服系统的工作原理进行研究，并进一步探讨液压传动的优点和缺点和改造方向，以期能够对于相关工作人员提供参考。 【关键词】：数控液压伺服系统数控改造 中图分类号ＴＧ６５９ 文献标识码：ＴＧ 液压传动以运动传递平稳、均匀 体积小、结构紧凑，反应灵敏、 操作简单，易于实现自动化，自动润滑，标准化程度高，元件寿命长等特 点，被广泛应用于工程机械中。这给液压油系统的保养及维护提出了更 高的要求。因此，必须做好对液压设备的使用与维护，延长其使用寿命。 在重视液压系统的维护管理的基础上，采取有效的措施防止故障的发 生。 一、引言 液压控制技术是以流体力学、液压传动和液力传动为基础，应用 现代控制理论、模糊控制理论，ｊ，５－计算机技术、集成传感器技术应用 到液压技术和电子技术中，为实现机械工程自动化或生产现代化而发 展起来的一门技术，它广泛的应用于国民经济的各行各业，在农业、 化工、轻纺、交通运输、机械制造中都有广泛的应用，尤其在高、新、 尖装备中更为突出。随着机电一体化的进程不断加快，技术装各的工 作精度、响应速度和自动化程度的要求不断提高，对液压控制技术的 要求也越来越高，文章基于此，首先分析了液压伺服控制系统的工作 特点，并进一步探讨了液压传动的优点和缺点和改造方向。 二、液压伺服控制系统原理 目前以高压液体作为驱动源的伺服系统在各行各业应用十分的 广泛，液压伺服控制具有以下优点：易于实现直线运动的速度位移及 力控制，驱动力、力矩和功率大，尺寸小重量轻，加速性能好，响应 速度快，控制精度高，稳定性容易保证等。 液压伺服控制系统的工作特点：（１）在系统的输出和输入之间存在 反馈连接，从而组成闭环控制系统。反馈介质可以是机械的，电气的、 气动的、液压的或它们的组合形式。（２）系统的主反馈是负反馈，即反 馈信号与输入信号相反，两者相比较得偏差信号控制液压能源，输入 到液压元件的能量，使其向减小偏差的方向移动，既以偏差来减小偏 差。（３）系统的输入信号的功率很小，而系统的输出功率可以达到很大。 因此它是一个功率放大装置，功率放大所需的能量由液压能源供给， 供给能量的控制是根据伺服系统偏差大小自动进行的。 综上所述，液压伺服控制系统的工作原理就是流体动力的反馈控 制。即利用反馈连接得到偏差信号，再利用偏差信号去控制液压能源 输入到系统的能量，使系统向着减小偏差的方向变化，从而使系统的 实际输出与希望值相符。 在液压伺服控制系统中，控制信号的形式有机液伺服系统、电液 伺服系统和气液伺服系统。机液伺服系统中系统的给定、反馈和比较 环节采用机械构件，常用于飞机舵面操纵系统、汽车转向装置和液压 仿形机床及工程机械。但反馈机构中的摩擦、间隙和惯性会对系统精 度产生不利影响。电液伺服系统中误差信号的检测、校正和初始放大 采用电气和电子元件或计算机，形成模拟伺服系统、数字伺服系统或 数字模拟混合伺服系统。电液伺服系统具有控制精度高、响应速度高、 信号处理灵活和应用广泛等优点，可以组成位置、速度和力等方面的 伺服系统。 三、液压传动帕优点和缺点 液压传动系统的主要优点液压传动之所以能得到广泛的应用，是 因为它与机械传动、电气传动相比，具有以下主要优点： １液压传动是由油路连接，借助油管的连接可以方便灵活的布置 传动机构，这是比机械传动优越的地方。例如，在井下抽取石油的泵 可采用液压传动来驱动，以克服长驱动轴效率低的缺点。由于液压缸 的推力很大，且容易布置。在挖掘机等重型工程机械上已基本取代了 老式的机械传动，不仅操作方便，而且外形美观大方。 ２液压传动装置的重量轻、结构紧凑、惯性小。例如相同功率液 ５２ 科技博览Ｉ 文章编号１ ００９—９１ ４Ｘ（２０１ ３）０１—００５２—０１ 压马达的体积为电动机的１２％～１３％。液压泵和液压马达单位功率 的体积目前是发电机和电动机的１／１０，可在大范围内实现无级调速。 借助阀或变量泵、变量马达可实现无级调速，调速范围可达１：２０００， 并可在液压装置运行的过程中进行调速。 ３传递运动均匀平稳，负载变化时速度较稳定。因此，金属切削 机床中磨床的传动现在几乎都采用液压传动。液压装置易于实现过载 保护，使用安全、可靠，不会因过载而造成主件损坏：各液压元件能 同时自行润滑，因此使用寿命长。液压传动容易实现自动化。借助于 各种控制阀，特别是采用液压控制和电气控制结合使用时，能很容易 的实现复杂的自动工作循环，而且可以实现遥控。液压元件己实现了 标准化、系列化、和通用化，便于设计、制造和推广使用。 液压传动系统的主要缺点，１液压系统的漏油等因素，影响运动 的平稳性和正确性，使液压传动不能保证严格的传动比：２液压传动 对油温的变化比较敏感，温度变化时，液体勃性变化引起运动特性变 化，使工作稳定性受到影响，所以不宜在温度变化很大的环境条件下 工作：３为了减少泄漏以及满足某些性能上的要求，液压元件制造和 装配精度要求比较高，加工工艺比较复杂。液压传动要求有单独的能 源，不像电源那样使用方便。液压系统发生的故障不易检查和排除。 四、机床数控改造方向 （一）加工精度。精度是机床必须保证的一项性能指标。位置伺服 控制系统的位置精度在很大程度上决定了数控机床的加工精度。因此 位置精度是一个极为重要的指标。为了保证有足够的位置精度，一方 面是正确选择系统中开环放大倍数的大小，另一方面是对位置检测元 件提出精度的要求。因为在闭环控制系统中，对于检测元件本身的误 差和被检测量的偏差是很难区分出来的，反馈检测元件的精度对系统 的精度常常起着决定性的作用。在设计数控机床、尤其是高精度或太 中型数控机床时，必须精心选用检测元件。所选择的测量系统的分辨 率或脉冲当量，一般要求比加工精度高一个数量级。总之，高精度的 控制系统必须有高精度的检测元件作为保证。 （－）先局部后整体。确定改造步骤时，应把整个电气设备部分改 造先分成若干个子系统进行，如数控系统、测量系统、主轴、进给系 统、面板控制与强电部分等，待各系统基本成型后再互联完成全系统 工作。这样可使改造工作减少遗漏和差错。在每个子系统工作中，应 先做技术性较低的、工作量较大的工作，然后做技术性高的、要求精 细的工作，做到先易后难、先局部后整体，有条不紊、循序渐进。 （－）提高可靠性。数控机床是一种高精度、高效率的自动化设备， 如果发生故障其损失就更大，所以提高数控机床的可靠性就显得尤为 重要。可靠度是评价可靠性的主要定量指标之一，其定义为：产品在 规定条件下和规定时间内，完成规定功能的概率。对数控机床来说， 它的规定条件是指其环境条件、工作条件及工作方式等，例如温度、 湿度、振动、电源、干扰强度和操作规程等。这里的功能主要指数控 机床的使用功能，例如数控机床的各种机能，伺服性能等。 五、结语 液压技术在高、新、尖技术装备中有着举足轻重的作用，掌握液 压控制系统是今后机械控制系统发展中最重要的一部分。 参考文献： １、（美）Ａ．Ｈ海恩《流体动力系统的故障诊断及排除》【Ｍ】北京：机 械工业出版社２０００； ２、陆望龙《实用液压机械故障排除与修理大全》ＩＭ］湖南：湖南科
伺服控制器在液压系统中的应用
伺服控制器在液压系统中的应用
液压系统是一种利用液体传输能量、实现运动控制的系统。在液压系统中，伺服控制器扮演着至关重要的角色。伺服控制器通过监测反馈信号，并根据预设的目标值来调节液压系统中的执行元件，从而实现精准的运动控制和位置控制。本文将探讨伺服控制器在液压系统中的应用，并分析其优势和局限性。
首先，伺服控制器在液压系统中的应用非常广泛。液压系统常被用于需要大功率、高精度和快速响应的工程领域。例如，工业自动化设备、机械加工、模具制造、航空航天等行业都广泛采用伺服控制器来实现精确的位置控制和运动轨迹控制。伺服控制器不仅能够控制液压系统中的液压阀门和执行元件，还可以通过配合相应的传感器实现对温度、流量、压力等参数的实时监测和反馈控制。这样一来，伺服控制器不仅可以提高液压系统的运动控制精度，还可以提高系统的安全性、可靠性和反应速度。
其次，伺服控制器在液压系统中具有多种优势。首先，伺服控制器拥有高响应速度和精确的运动控制能力。液压系统的执行元件需要根据输入信号实现快速、准确地移动到预定的位置，而伺服控制器正是通过对反馈信号的快速处理和调节，使得液压系统能够实时响应外部指令，并实现高精度的运动控制。其次，伺服控制器具有较高的稳定性和抗干扰能力。液压系统常面临来自外界环境和内部部件的干扰，例如温度变化、压力波动等，而伺服控制器通过智能算法和滤波器的设计，可以减小这些干扰的影响，保持系统的稳定性和可靠性。此外，伺服控制器还可以通过软件调节参数、曲线优化等方法来适应不同的工况需求，提高液压系统的性能和适应性。
然而，伺服控制器在液压系统中也存在一些局限性。首先，伺服控制器的成本较高。相比于传统的液压系统控制方式，伺服控制器所需的硬件设备和软件系统价格昂贵，对于一些低成本、大批量的应用场景可能不够经济实用。其次，伺服控制器的维护和修复相对复杂。伺服控制器需要配备专业的技术人员进行维护和修复，一旦发生故障，往往需要更长的停机时间和更高的维修成本。最后，伺服控制器对环境的要求较高。伺服控制器对温度、湿度、电磁干扰等因素都有一定的要求，需要在严格的环境条件下使用，否则可能会影响其性能和可靠性。
液压伺服控制系统的特点
液压伺服控制系统的特点
◇文／吴奕嶙翟新红 ●＿蒜 一
中国高斯拽术企业
【摘要】 液压伺服系统是一种采用液压伺服机构、根据液压传动原理建立起来的自动控制系统。在这种系
统中。执行元件的运动随着控制机构的信号改变，因而伺服系统又称随动系统。由于其具有结构紧凑、尺寸
小、重量轻、出力大，刚性好，响应快，精度高等特点，因而在工业上获得了广泛的应用。本文主要针对液压伺
服控制的特点进行详细的分析和概述。 【关键词】液压伺服控制负反馈重量比力矩惯量比
众所周知．液压传动是利用密闭系统中的受压液体来传递运动
和动力的一种传动方式。液压传动与机械传动相比，具有许多优点， 所以在机械设备中，液压传动是被广泛采用的传动方式之一。特别
是近年来，液压与微电子、计算机技术相结合。使液压技术的发展进
入了一个新的阶段，成为发展速度最快的技术之一。其中液压伺服
系统控制系统就是液压技术领域中一个重要的分支。
～、液压伺服系统的工作原理
液压伺服系统是由以下一些基本元件组成：
输入元件——将给定值加于系统的输入端的元件。该元件可以
是机械的、电气的、液压的或者是其它的组合形式。
反馈测量元件——测量系统的输出量并转换成反馈信号的元 件。各种类形的传感器常用作反馈测量元件。
比较元件——将输入信号与反馈信号相比较。得出误差信号的
元件。 放大、能量转换元件——将误差信号放大．并将各种形式的信
号转换成大功率的液压能量的元件。电气伺服放大器、电液伺服阀 均属于此类元件：
执行元件——将产生调节动作的液压能量加于控制对象上的 元件．如液压缸或液压马达。
控制对象——各类生产设备，如机器工作台、刀架等。 伺服系统又称跟踪系统，是一种自动控制系统，在这种系统
中。执行元件能够自动地、快速而准确地按照输入信号的变化规律
而动作。同时，系统还起到将信号功率放大的作用。这种由液压元件
组成的系统称为液压伺服系统。其特点如下： １．同是一个位置跟踪系统。输出位移自动地跟随输入位移的变
《液压与气动技术》电子教案 第17单元课：多缸工作控制回路、液压伺服控制回路
第17单元课：多缸工作控制回路、液压伺服控制回路
授课
班级 授课
周次 9-1 上课
日期 上课
时间
单元
学时 2 上课
地点 教研室主任审核
教学
目标 能力目标 知识目标 素质目标
1.能够明确多缸工作控制回路的实现方式；
2.能够明确伺服控制回路的工作原理；
3.能够应用伺服控制回路解决实际问题。 1.掌握多缸工作控制回路的种类；
2.掌握多缸工作控制回路的工作原理及应用；
3.掌握多缸工作控制回路的实现方式；
4.液压伺服回路的工作原理、特点以及分类。 1.培养学生善于分析、归纳总结、知识获取和应用的自主学习能力；
2.培养学生树立乐学善用的意识；
3.培养学生团队协作和分工合作的职业素质；
4.使学生明确职业道德基本要求。
能力
训练
设计 任务1：多缸工作控制回路
任务2：液压伺服回路的工作原理和特点
任务3：液压伺服回路应用实例
重点
难点
及
解决
方法 重点：
1.多缸工作控制回路的种类。
2.多缸工作控制回路的工作原理及应用。
3.多缸工作控制回路的实现方式。
4.液压伺服回路的工作原理、特点以及分类。
难点：
1.多缸工作控制回路的工作原理及应用。
2.多缸工作控制回路的实现方式。
3.液压伺服回路的工作原理、特点以及分类。
解决方法：
采取学生自主学习、小组讨论，教师演示讲解，学生实践，教师指导，学生完善、教师总结归纳的方法。
使用
外语
单词 顺序动作回路（Sequential action loop）
同步回路（Synchronous circuit）
互不干扰回路（Interference free circuit）
液压伺服控制回路（Hydraulic servo control loop）
教学材料 1.采用的教材
《液压与气动技术》（第五版），张宏友主编，大连理工大学出版社，2018.2.
2.参考资料
（1）《液压与气压传动》（第5版），左健民，机械工业出版社，2016.4.
